YAMAHA YZ450F 2015 Betriebsanleitungen (in German)

ANZUGSMOMENT
2-20
Motorhalterungs-Schraube (unten) M10 1 53 Nm (5.3 m·kgf, 38 ft·lbf)
Motorhalterungs-Schraube (oben) M8 4 34 Nm (3.4 m·kgf, 25 ft·lbf)
Motorhalterungs-Schraube (vorne) M8 4 34 Nm (3.4 m·kgf, 25 ft·lbf)
Rahmenheck- und Rahmen-
SchraubeM8 4 32 Nm (3.2 m·kgf, 23 ft·lbf)
Motorschutz-Schraube (rechts) M6 1 7 Nm (0.7 m·kgf, 5.1 ft·lbf)
Schwingenachse und -Mutter M16 1 85 Nm (8.5 m·kgf, 61 ft·lbf)
Untere Federbein-Schraube M10 1 56 Nm (5.6 m·kgf, 41 ft·lbf)
Federbein-Schraube oben M10 1 53 Nm (5.3 m·kgf, 38 ft·lbf)
Federbein-Kontermutter M60 1 30 Nm (3.0 m·kgf, 22 ft·lbf)
Umlenkhebel- und Schwingen-Mut-
terM14 1 70 Nm (7.0 m·kgf, 51 ft·lbf)
Übertragunshebel Umlenkhebel-
Mutter Übertragungshebel und
Schwingen-MutterM14 1 80 Nm (8.0 m·kgf, 58 ft·lbf)
Übertragungshebel-Schraube (rah-
menseitig)M14 1 80 Nm (8.0 m·kgf, 58 ft·lbf)
Schwinge und Bremsschlauch-Hal-
terung-SchraubeM5 4 3.5 Nm (0.35 m·kgf, 2.5 ft·lbf)
Antriebsketten-Spannvorrichtungs-
Schraube (oben)M8 1 16 Nm (1.6 m·kgf, 12 ft·lbf)
Antriebsketten-Spannvorrichtungs-
Schraube (unten)M8 1 16 Nm (1.6 m·kgf, 12 ft·lbf)
Antriebskettenschienen-Schraube M6 1 7 Nm (0.7 m·kgf, 5.1 ft·lbf)
Antriebskettenschienen-Mutter M6 2 7 Nm (0.7 m·kgf, 5.1 ft·lbf)
Antriebskettenführungs-Schraube M5 3 4.0 Nm (0.40 m·kgf, 2.9 ft·lbf)
Schraube für Rahmenheck und
SeitenabdeckungM6 2 7 Nm (0.7 m·kgf, 5.1 ft·lbf)
Kraftstofftank-Schraube (vorn) M6 2 7 Nm (0.7 m·kgf, 5.1 ft·lbf)
Kraftstofftank-Schraube (hinten) M6 1 9 Nm (0.9 m·kgf, 6.5 ft·lbf)
Kraftstofftankhalterungs-Schraube
(vorn)M6 4 7 Nm (0.7 m·kgf, 5.1 ft·lbf)
Kraftstofftankhalterungs-Schraube
(hinten)M6 2 7 Nm (0.7 m·kgf, 5.1 ft·lbf)
Kraftstoffpumpen-Schraube M5 6 4.0 Nm (0.40 m·kgf, 2.9 ft·lbf)
Kraftstoff-Zulaufrohr-Schraube M5 2 3.4 Nm (0.34 m·kgf, 2.5 ft·lbf)
Schraube für Kraftstofftank-Ver-
schluss-AbdeckungM6 2 4.0 Nm (0.40 m·kgf, 2.9 ft·lbf)
Schraube für Sitzbank-Halterung
und KraftstofftankM6 1 7 Nm (0.7 m·kgf, 5.1 ft·lbf) BEZEICHNUNGGewin-
de-
größeAnz. ANZUGSMOMENTBe-
merkun-
gen

ANZUGSMOMENT
2-21
HINWEIS
1. Die Ringmutter unten mit dem Hakenschlüssel zunächst auf ca. 38 Nm (3.8 m·kgf, 27 ft·lbf) festz-
iehen, dann um eine Umdrehung lockern.
2. Die Ringmutter unten anschließend erneut auf 7 Nm (0.7 m·kgf, 5.1 ft·lbf) festziehen.Sitzbankschraube M8 2 22 Nm (2.2 m·kgf, 16 ft·lbf)
Schraube der linken Seitenabdeck-
ungM6 1 7 Nm (0.7 m·kgf, 5.1 ft·lbf)
Schraube der rechten Seitenab-
deckungM6 2 7 Nm (0.7 m·kgf, 5.1 ft·lbf)
Schraube für Rahmen und Lufthutze M6 2 7 Nm (0.7 m·kgf, 5.1 ft·lbf)
Schraube für Kraftstofftank und
LufthutzeM6 2 7 Nm (0.7 m·kgf, 5.1 ft·lbf)
Schraube für Kühlerschutz und
LufthutzeM6 4 7 Nm (0.7 m·kgf, 5.1 ft·lbf)
Vorderradabdeckungs-Schraube M6 4 10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Schraube für Hinterradabdeckung
(vorn)M6 4 7 Nm (0.7 m·kgf, 5.1 ft·lbf)
Schraube für Hinterradabdeckung
(hinten)M6 2 16 Nm (1.6 m·kgf, 12 ft·lbf)
Schmutzfänger-Schraube — 2 1.3 Nm (0.13 m·kgf, 0.94 ft·lbf)
Nummernschild-Schraube M6 1 7 Nm (0.7 m·kgf, 5.1 ft·lbf)BEZEICHNUNGGewin-
de-
größeAnz. ANZUGSMOMENTBe-
merkun-
gen

SCHMIERSTELLEN UND SCHMIERUNGSARTEN
2-22
GAS1SL5060
SCHMIERSTELLEN UND SCHMIERUNGSARTEN
GAS1SL5061MOTOR
Schmierstelle Schmierungsarten
Dichtringlippen
Lager
O-Ring
Zylinderkopf-Schraubengewinde, Sitzbank, Beilagscheiben
Ventilschäfte
Ventilschaft-Enden
Tassenstößel-Außenoberfläche
Nocken und Zapfen
Tassenstößeloberfläche oben
Kurbelwellenzapfen
Druckflächen von Kurbelwellenzapfen
Kolben-Außenoberfläche
Kolbenbolzen-Außenoberfläche
Bewegliche Teile des Dekompressionssystems
Wasserpumpen-Laufradwelle
Ölpumpenrotoren (innen und außen)
Ölkanal-Dichtung
Ölpumpenwelle
Kickstarter-Ritzel und Klinkenrad
Kickhebelwelle
Innenfläche des Kickstarter-Zwischenrads
Kontaktfläche von Klinkenrad und Klinkenradführung
Primärantriebsritzel-Muttergewinde Kontaktfläche
Kupplungsnaben-Muttergewinde und Kontaktfläche
Primärabtriebrad-Innenfläche und Endfläche
Kupplungs-Druckstangen-Beilagscheibe
Kupplungs-Druckstange 1 Außenoberfläche
Kupplungs-Druckstange 1 Druckfläche
Kupplungs-Druckstange 2 Außenoberfläche
Kupplungsausrückwelle-Außenfläche
Getriebezahnrad-Innenfläche (Rad und Ritzel) und Distanzhülse
Getriebezahnräder (Schaltgabel-Führungsnut)
Schaltwalze-Nuten
Schaltgabel und Schaltgabelführung-Außenfläche
Schaltwelle
Bewegliche Teile von Schalthebel-Baugruppe
LS
E
LS
M
M
M
E
M
E
M
E
E
E
E
E
E
LS
E
M
E
E
M
E
E
E
E
E
E
E
E
M
E
E
E
E
E

SCHMIERSTELLEN UND SCHMIERUNGSARTEN
2-23
GAS1SL5062FAHRWERKZylinderkopfdeckel-DichtungThree Bond
No.1215®
Kurbelgehäuse-PassflächeThree Bond
No.1215®
Statorkabel-GummitülleThree Bond
No.1215®
Schmierstelle Schmierungsarten
Lager oben (Lenkkopf)
Lager oben und Laufring-Abdeckung (Lenkkopf)
Unteres Lager und Dichtringlippe (Lenkkopf)
Lenkachsengewinde und Muttergewinde-Kontaktfläche
Schwingenachsenlager
Schwingendrehteil (Distanzhülse-Seitenfläche und Drucklager)
Schwingendrehteil (Distanzhülse-Außenfläche)
Schwingendrehteil (Dichtringlippe)
Schwingenachse-Außenfläche
Umlenkhebellager und Dichtringlippe
Umlenkhebel-Anlaufscheibenfläche (beide Seiten)
Umlenkhebel-Distanzhülsen-Außenfläche und Schrauben-Außenfläche
Umlenkhebel-Schraubengewinde (Schwingenseite)
Übertragungshebellager und Dichtringlippe
Übertragungshebel-Distanzhülsen-Außenfläche und Schrauben-Außen-
fläche
Federbein-Distanzhülse-Außenfläche und Staubschutzmanschettenlippe
(oben)
Federbeinlager und Staubschutzmanschettenlippe (unten)
Drehpunkt des Fußbremshebels (O-Ring und Schraubenaußenfläche)
Vorderrad-Dichtringlippe
Vorderachse-Außenfläche
Hinterrad-Dichtringlippe
Hinterachse-Außenfläche
Druckstangen-Kontaktbereich (Vorderrad-Hauptbremszylinder)
Außenfläche der Handbremshebel-Schraube
Kupplungshebel-Gleitfläche und Schrauben-Außenfläche
Kupplungshebel-Positioneinstellungsende
Kupplungshebel-Einstellungsgummilippe
Kupplungszugende (kupplungshebelseitig)
Innenfläche der Rohrführung (Gasdrehgriff) und Gaszug-EndeSchmierstelle Schmierungsarten
LS
LS
LS
LS
M
M
M
M
M
M
M
M
M
M
M
M
M
LS
LS
LS
LS
LS
S
S
LS
LS
LS
LS
LS

SCHMIERSTELLEN UND SCHMIERUNGSARTEN
2-24
Vorderrad-Bremssattelkolben
Vorderrad-Bremssattelkolbendichtring
Vorderrad-Bremssattel-Staubschutzmanschette
Außenfläche des Vorderrad-Bremssattelkolbens
Vorderrad-Bremssattel-Stiftschraube und Manschette
Vorderrad-Hauptbremszylinder-Druckstangenende
Vorderrad-Hauptbremszylindersatz
Hinterrad-Bremssattelkolben
Hinterrad-Bremssattelkolbendichtring
Hinterrad-Bremssattel-Staubschutzmanschette
Außenfläche des Hinterrad-Bremssattelkolbens
Hinterrad-Bremssattel-Stiftschraube und Manschette
Hinterrad-Hauptbremszylinder-Druckstangenende
Hinterrad-HauptbremszylindersatzSchmierstelle Schmierungsarten
S
S
S
S
S
S
S
S

SCHMIERSYSTEM-TABELLE UND -SCHAUBILDER
2-25
GAS1SL5063
SCHMIERSYSTEM-TABELLE UND -SCHAUBILDER
GAS1SL5064SCHMIERSYSTEM-SCHAUBILDER

SCHMIERSYSTEM-TABELLE UND -SCHAUBILDER
2-26
1. Einlass-Nockenwelle
2. Auslass-Nockenwelle
3. Kolben
4. Öldüse
5. Ölfiltereinsatz
6. Ölpumpe
7. Ölsieb
8. Kurbelwelle
9. Ausgangswelle
10. Eingangswelle

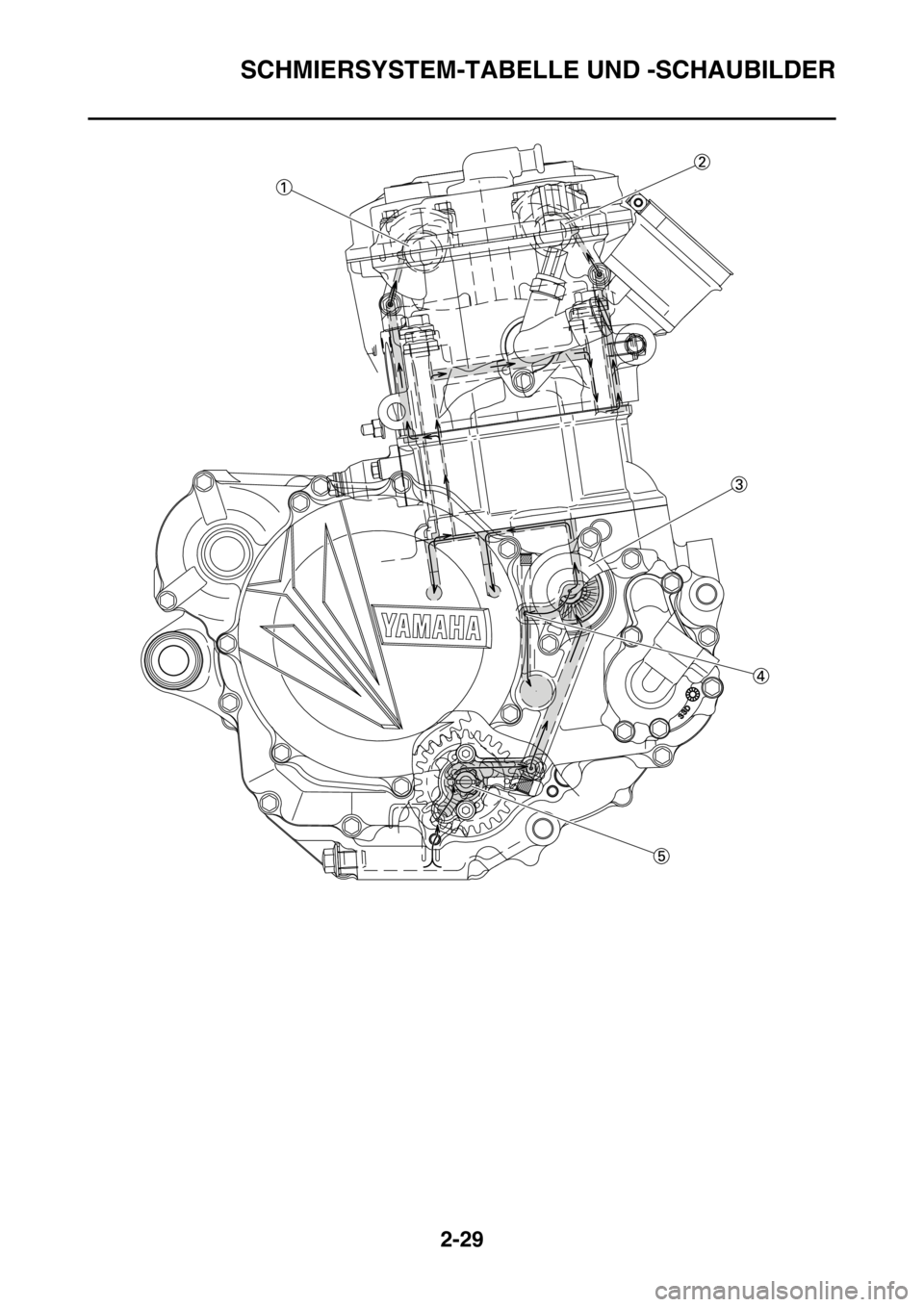

SCHMIERSYSTEM-TABELLE UND -SCHAUBILDER
2-27

SCHMIERSYSTEM-TABELLE UND -SCHAUBILDER
2-28

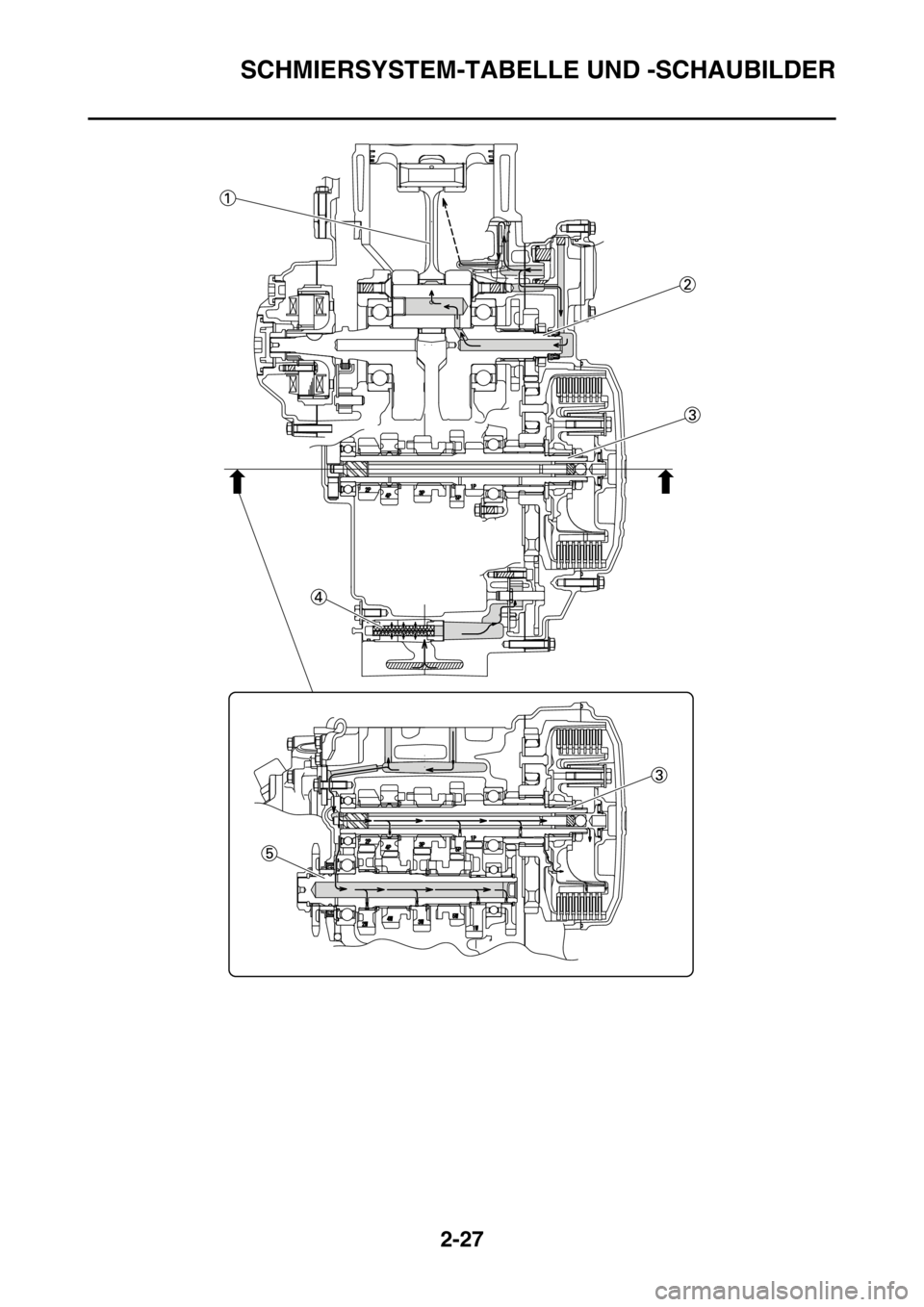

1. Übertragungshebel
2. Kurbelwelle
3. Eingangswelle
4. Ölsieb
5. Ausgangswelle

SCHMIERSYSTEM-TABELLE UND -SCHAUBILDER
2-29
