WARTUNGSINTERVALLE
3-5
Dichtring erneuern
Dichtringe und
Staubschutzman-
schetten reinigen
und fettenLithiumseifenfett
PROTEKTOR-FÜH-
RUNG
Erneuern
FEDERBEIN
Kontrollieren und
einstellen
Schmieren(nach
einer
Fahrt
im Re-
gen) Unibälle und Lager einfetten.
Festziehen Auf Anzugsmomente kontrol-
lieren.
BREMSE(N)
Hand- und Fußb-
remshebel-Posi-
tion einstellen
Drehpunkte
schmieren
Bremsscheiben-
Oberfläche kontrol-
lieren
Flüssigkeitsstand
kontrollieren und
Anlage auf Undich-
tigkeit prüfen
Bremsscheiben-,
Bremssattel-,
Hauptbremszylin-
der-Schrauben
und
Hohlschrauben
festziehenAuf Anzugsmomente kontrol-
lieren.
Scheibenbrems-
beläge erneuern
Bremsflüssigkeit
wechselnAlle Jahre BEZEICHNUNGNach
dem
Ein-
fahrenNach
jedem
Ren-
nen
(ca. 2.5
Stun-
den)Nach
jedem
3. Ren-
nen
(ca. 7.5
Stun-
den)Nach
jedem
5. Ren-
nen
(ca.
12.5
Stun-
den)Nach
BedarfBemerkungen

WARTUNGSINTERVALLE
3-6
SCHWINGE
Kontrollieren,
schmieren und fes-
tziehenMolybdändisulfidfett
UMLENKHEBEL
UND ÜBERTRA-
GUNGSHEBEL
Kontrollieren,
schmieren und fes-
tziehenMolybdändisulfidfett
LENKKOPF
Spiel kontrollieren
und festziehenAuf Anzugsmomente kontrol-
lieren.
Reinigen und
schmierenNach einer Fahrt im regen
Lager erneuern
RÄDER UND REIFEN
Luftdruck kontrol-
lieren und auf Ver-
zug, Verschleiß
sowie lose
Speichen prüfen
Kettenrad-
Schraube festzie-
hen
Die Lager prüfen
Lager erneuern
Schmieren Lithiumseifenfett
ANTRIEBSKETTE Kettenöl verwenden.
Reinigen, Schmie-
ren, Durchhang
und Ausrichtung
einstellen
Erneuern
ANTRIEBSKETTEN
FÜHRUNG
Kontrollieren Auf Verschleiß kontrollieren. BEZEICHNUNGNach
dem
Ein-
fahrenNach
jedem
Ren-
nen
(ca. 2.5
Stun-
den)Nach
jedem
3. Ren-
nen
(ca. 7.5
Stun-
den)Nach
jedem
5. Ren-
nen
(ca.
12.5
Stun-
den)Nach
BedarfBemerkungen

WARTUNGSINTERVALLE
3-7
ANTRIEBSKETTEN-
FÜHRUNG UND AN-
TRIEBSKETTENSCH
IENE
Erneuern
SEILZÜGE
Verlegung
(Verbindung)
Kontrollieren und
einfetten
Gaszug prüfen und
reinigenGaszüge am Drosselklap-
pengehäuse auf Verschmut-
zung und Verschleiß prüfen.
HEBEL
Kupplungshebel-
Spiel justieren
KICKSTARTERHEB-
EL, FUSSBREM-
SHEBEL,
FUSSRASTE
Schmieren
EXTERNE
SCHRAUBVERBIND-
UNGEN
Festziehen Siehe unter “ANZUGSDREH-
MOMENTE KONTROLLIE-
REN” auf Seite 1-25. BEZEICHNUNGNach
dem
Ein-
fahrenNach
jedem
Ren-
nen
(ca. 2.5
Stun-
den)Nach
jedem
3. Ren-
nen
(ca. 7.5
Stun-
den)Nach
jedem
5. Ren-
nen
(ca.
12.5
Stun-
den)Nach
BedarfBemerkungen

ROUTINEKONTROLLE VOR FAHRTBEGINN
3-8
GASB111066
ROUTINEKONTROLLE VOR FAHRTBEGINN
Ob zum Einfahren, Training oder Rennen, vor dem Starten stets die “Routinekontrolle vor Fahrtbe-
ginn” ausführen.
Vor dem ersten Einsatz folgende Punkte kontrollieren.
GASB111067ALLGEMEINE KONTROLL- UND WARTUNGSARBEITEN
HINWEIS
Normale Wartung so ausführen, damit beim Rennen nur Nachprüfungen und einfache Justierungen
erforderlich sind, um die verfügbare Zeit optimal ausnutzen zu können.BEZEICHNUNG Kontrollieren Seite
KühlflüssigkeitSicherstellen, dass die Kühlflüssigkeit bis zum Kühlerdeckel
reicht.
Das Kühlsystem auf Undichtigkeit prüfen.3-9 – 11
KraftstoffSicherstellen, dass der Tank mit frischem Kraftstoff befüllt ist
Die Kraftstoffleitung auf Undichtigkeit prüfen.1-22
MotorölDen Ölstand kontrollieren. Kurbelgehäuse und Ölleitung auf
Öllecks kontrollieren.3-16 – 18
Schaltung und Kup-
plungKontrollieren, ob die Gänge sich einwandfrei einlegen lassen
und die Kupplung rucklos funktioniert.3-12 – 13
Gasdrehgriff und -
gehäuseDie Funktion des Gasdrehgriffs und das Gaszugspiel kon-
trollieren. Gasdrehgriff und -gehäuse ggf. schmieren.3-13 – 14
BremsenHandbremshebel-Spiel sowie Funktion der Vorder- und Hin-
terrad- Bremsen kontrollieren.3-24 – 30
AntriebsketteAntriebsketten-Durchhang und -Ausrichtung kontrollieren.
Sicherstellen, dass die Antriebskette gründlich geschmiert
ist.3-30 – 31
4-68 – 69
RäderReifenluftdruck und auf starken Verschleiß kontrollieren. Auf
lose Speichen und übermäßiges Spiel kontrollieren.3-37
LenkungSicherstellen, dass der Lenker sich stockungsfrei bewegen
lässt, jedoch kein Spiel aufweist.3-37 – 38
Teleskopgabel und
FederbeinAuf Funktionsstörungen und Ölaustritt kontrollieren.
3-31 – 36
SeilzügeSicherstellen, dass die Gas- und Kupplungszüge stockungs-
frei arbeiten. Sicherstellen, dass die Seilzüge durch
Schwenken des Lenkers und Einfedern der Gabel nicht be-
hindert werden.—
AuspuffrohrSicherstellen, dass der Auspuffkrümmer fest montiert ist und
keine Risse aufweist.3-15 – 16
Kettenrad Sicherstellen, dass die Kettenrad-Schraube festgezogen ist. 4-9 – 10
SchmierungEinwandfreie Funktion sicherstellen. Gegebenenfalls
schmieren. 3-13 – 14
3-38
Schraubverbindun-
genFahrgestell und Motor auf lockere Schraubverbindungen
kontrollieren.1-25 – 26
KabelanschlüsseSicherstellen, dass Lichtmaschine, Steuergerät und Zünd-
spule fest angeschlossen sind.1-11 – 13
EinstellungenEntsprechen die Einstellungen den Fahrbahn- und Wetter-
bedingungen sowie den Ergebnissen der Testfahrten? Sind
sämtliche Kontroll- und Wartungsarbeiten abgeschlossen?10-1 – 9

MOTOR
3-9
GASB111068
MOTOR
GASB111069KÜHLFLÜSSIGKEITSSTAND KONTROLLIE-
REN
EWA1DX1003
WARNUNG
Falls die Kühlflüssigkeit heiß scheint, nicht
den Kühlerverschlussdeckel abnehmen.
1. Das Fahrzeug aufrecht auf ebener Fläche
abstellen.
2. Demontieren:
• Kühler-Verschlussdeckel “1”
3. Kontrollieren:
• Kühlflüssigkeitsstand
Maximalstand “a” oder niedriger  Kühlflüs-
sigkeit auf Maximalstand nachfüllen.
ECA1DX1004
ACHTUNG
• Das Auffüllen mit Wasser statt Kühlflüs-
sigkeit verringert den Frostschutzmittel-
gehalt der Kühlflüssigkeit. Wenn Wasser
anstelle von Kühlflüssigkeit verwendet
wird, die Frostschutzmittel-Konzentration
in der Kühlflüssigkeit überprüfen und ggf.
korrigieren.
• Nur destilliertes Wasser, am besten je-
doch Kühlflüssigkeit verwenden. Wenn
kein destilliertes Wasser zur Verfügung
steht, enthärtetes Wasser verwenden.4. Den Motor anlassen, einige Minuten lang
warmlaufen lassen und dann ausschalten.
5. Kontrollieren:
• Kühlflüssigkeitsstand
HINWEIS
Vor der Kontrolle des Kühlflüssigkeitsstandes
einige Minuten warten, bis sich die Kühlflüssig-
keit gesetzt hat.
GASB111070KÜHLSYSTEM KONTROLLIEREN
1. Demontieren:
• Sitzbank
• Seitenabdeckung (links/rechts)
• Lufthutze (links/rechts)
Siehe unter “ALLGEMEINES FAHRG-
ESTELL” auf Seite 4-1.
• Luftfilter-Gehäusedeckel
Siehe unter “DROSSELKLAPPENGE-
HÄUSE” auf Seite 7-6.
2. Kontrollieren:
• Kühler
• Kühlerschläuche
Rissig/beschädigt  Erneuern.
Siehe unter “KÜHLER” auf Seite 6-1.
3. Montieren:
• Luftfilter-Gehäusedeckel
Siehe unter “DROSSELKLAPPENGE-
HÄUSE” auf Seite 7-6.
• Lufthutze (links/rechts)
• Sitzbank
• Seitenabdeckung (links/rechts)
Siehe unter “ALLGEMEINES FAHRG-
ESTELL” auf Seite 4-1.
GASB111071KÜHLFLÜSSIGKEIT WECHSELNEWA1DX1004
WARNUNG
Falls die Kühlflüssigkeit heiß scheint, nicht
den Kühlerverschlussdeckel abnehmen.
1. Ein Auffanggefäß unter den Motor stellen.
2. Demontieren:
• Kühlflüssigkeits-Ablassschraube “1”
1. Kühler
1

MOTOR
3-10
3. Demontieren:
• Kühlerverschlussdeckel
Langsam den Kühler-Verschlussdeckel
lösen, um Kühlflüssigkeit ablaufen zu las-
sen.
HINWEIS
Wenn der Kühler-Verschlussdeckel gelöst wid,
spritzt Kühlflüssigkeit heraus; deshalb den Be-
hälter in die Nähe der Öffnung bringen.
4. Das Kühlsystem gründlich mit sauberem
Leitungswasser spülen.
5. Montieren:
• Kupferscheibe
• Kühlmittelablassschraube
6. Kühlflüssigkeit eingießen.
EWA13040
WARNUNG
• Wenn die Kühlflüssigkeit in die Augen
gelangt, müssen diese gründlich mit Was-
ser gespült und von einem Arzt untersucht
werden.
• Wenn die Kühlflüssigkeit auf die Kleidung
kommt, muss sie zunächst mit Wasser
und anschließend mit Seife und Wasser
ausgewaschen werden.
• Bei Verschlucken der Kühlflüssigkeit Er-
brechen herbeiführen und sich sofort in
ärztliche Behandlung begeben.
ECA13480
ACHTUNG
• Das Auffüllen mit Wasser statt Kühlflüs-
sigkeit verringert den Frostschutzmittel-
gehalt der Kühlflüssigkeit. Wenn Wasser
anstelle von Kühlflüssigkeit verwendet
wird, die Frostschutzmittel-Konzentration
in der Kühlflüssigkeit überprüfen und ggf.
korrigieren.
• Nur destilliertes Wasser, am besten je-
doch Kühlflüssigkeit verwenden. Wenn
kein destilliertes Wasser zur Verfügung
steht, enthärtetes Wasser verwenden.
• Wenn Kühlflüssigkeit mit gestrichener
Fläche in Berührung kommt, muss diese
sofort mit Wasser abgespült werden.
• Nicht verschiedene Kühlflüssigkeits-
sorten mischen.
7. Montieren:
• Kühler-Verschlussdeckel
8. Den Motor anlassen, einige Minuten lang
warmlaufen lassen, dann stoppen und ab-
kühlen lassen.
9. Kontrollieren:
• Kühlflüssigkeitsstand
Siehe unter “KÜHLFLÜSSIGKEITSSTAND
KONTROLLIEREN” auf Seite 3-9.

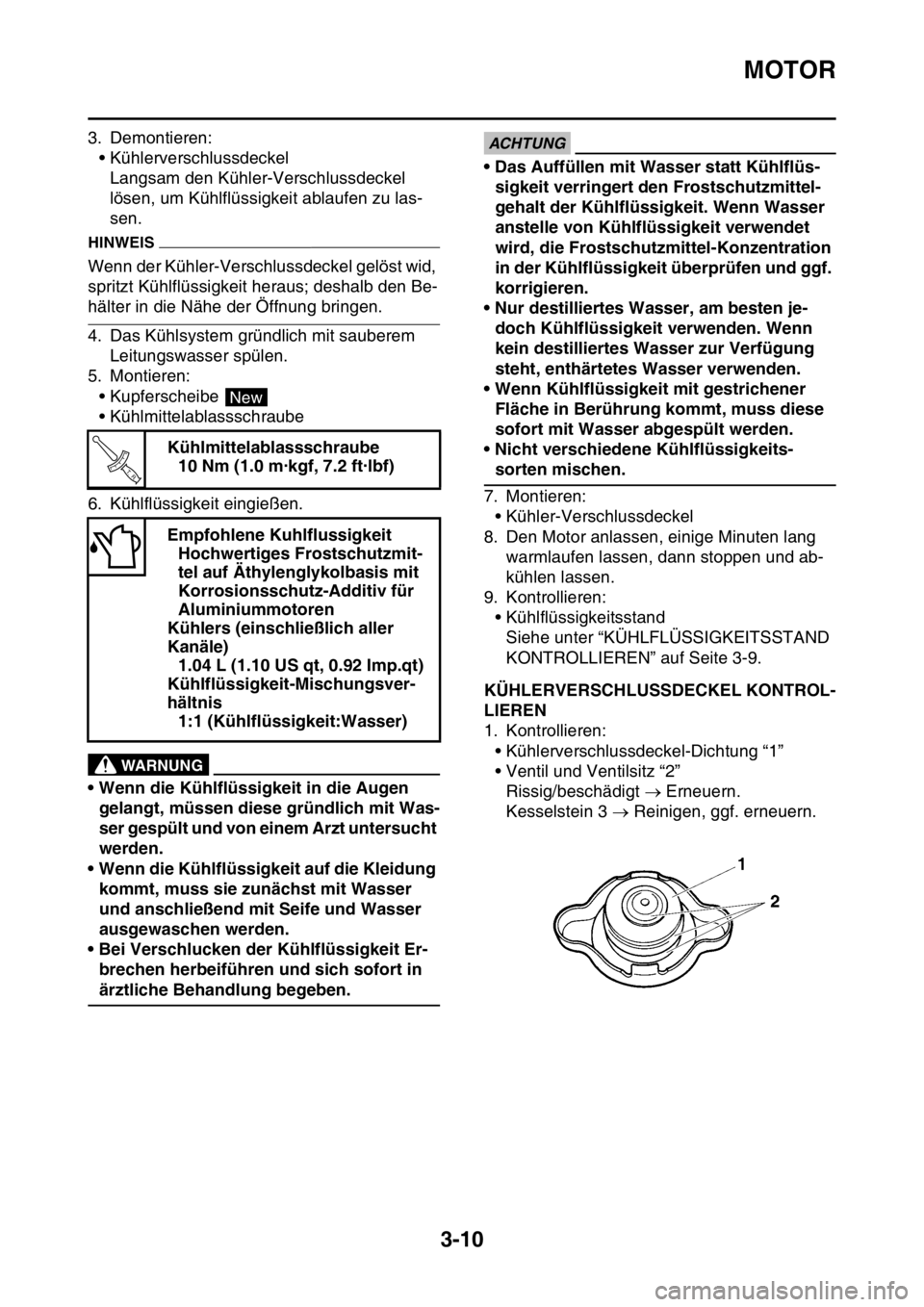

GASB111072KÜHLERVERSCHLUSSDECKEL KONTROL-
LIEREN
1. Kontrollieren:
• Kühlerverschlussdeckel-Dichtung “1”
• Ventil und Ventilsitz “2”
Rissig/beschädigt  Erneuern.
Kesselstein 3  Reinigen, ggf. erneuern. Kühlmittelablassschraube
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Empfohlene Kuhlflussigkeit
Hochwertiges Frostschutzmit-
tel auf Äthylenglykolbasis mit
Korrosionsschutz-Additiv für
Aluminiummotoren
Kühlers (einschließlich aller
Kanäle)
1.04 L (1.10 US qt, 0.92 Imp.qt)
Kühlflüssigkeit-Mischungsver-
hältnis
1:1 (Kühlflüssigkeit:Wasser)
New
T R..

MOTOR
3-11

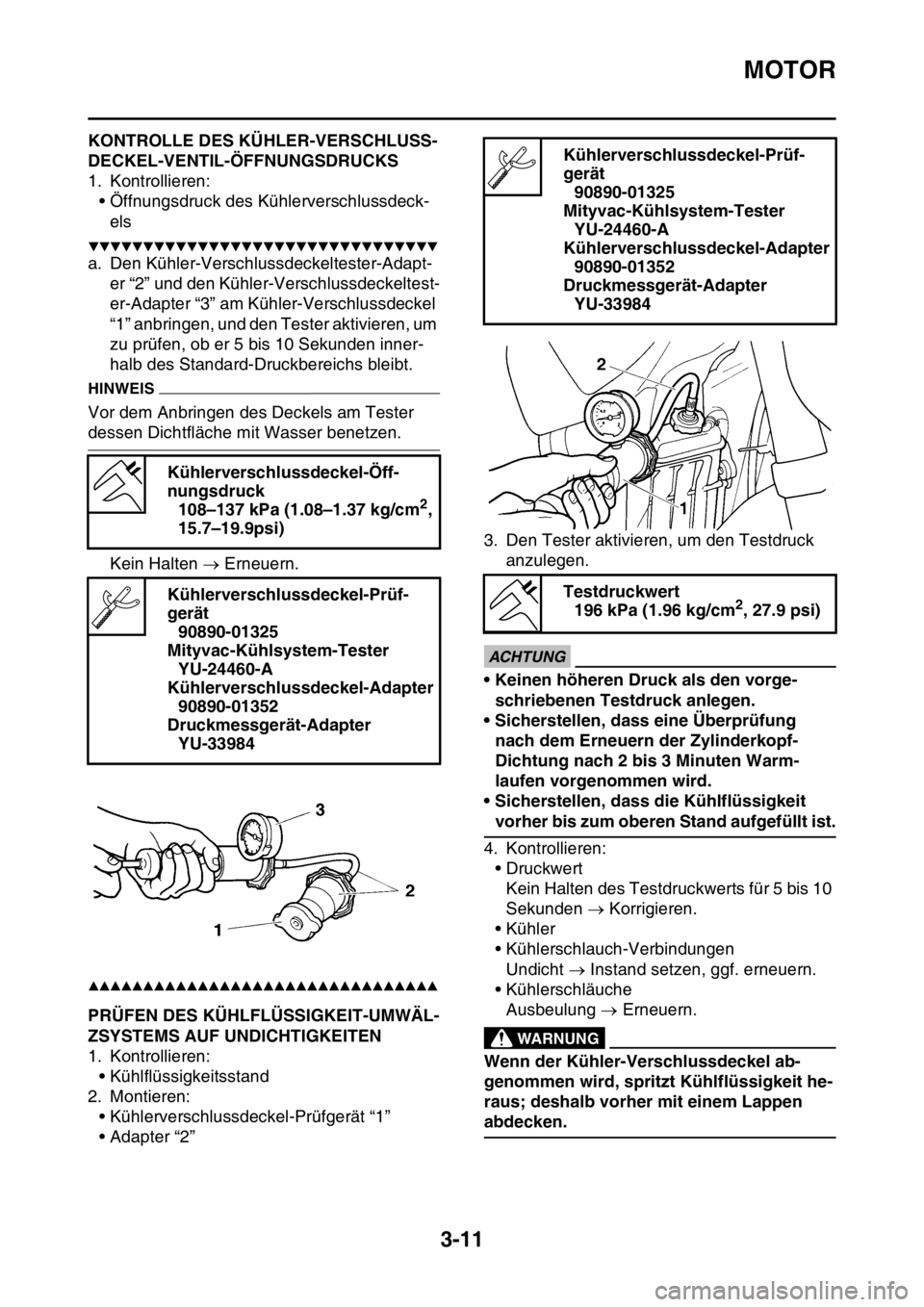

GASB111073KONTROLLE DES KÜHLER-VERSCHLUSS-
DECKEL-VENTIL-ÖFFNUNGSDRUCKS
1. Kontrollieren:
• Öffnungsdruck des Kühlerverschlussdeck-
els
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
a. Den Kühler-Verschlussdeckeltester-Adapt-
er “2” und den Kühler-Verschlussdeckeltest-
er-Adapter “3” am Kühler-Verschlussdeckel
“1” anbringen, und den Tester aktivieren, um
zu prüfen, ob er 5 bis 10 Sekunden inner-
halb des Standard-Druckbereichs bleibt.
HINWEIS
Vor dem Anbringen des Deckels am Tester
dessen Dichtfläche mit Wasser benetzen.
Kein Halten  Erneuern.
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
GASB111074PRÜFEN DES KÜHLFLÜSSIGKEIT-UMWÄL-
ZSYSTEMS AUF UNDICHTIGKEITEN
1. Kontrollieren:
• Kühlflüssigkeitsstand
2. Montieren:
• Kühlerverschlussdeckel-Prüfgerät “1”
• Adapter “2”3. Den Tester aktivieren, um den Testdruck
anzulegen.
ECA@
ACHTUNG
• Keinen höheren Druck als den vorge-
schriebenen Testdruck anlegen.
• Sicherstellen, dass eine Überprüfung
nach dem Erneuern der Zylinderkopf-
Dichtung nach 2 bis 3 Minuten Warm-
laufen vorgenommen wird.
• Sicherstellen, dass die Kühlflüssigkeit
vorher bis zum oberen Stand aufgefüllt ist.
4. Kontrollieren:
• Druckwert
Kein Halten des Testdruckwerts für 5 bis 10
Sekunden  Korrigieren.
• Kühler
• Kühlerschlauch-Verbindungen
Undicht  Instand setzen, ggf. erneuern.
• Kühlerschläuche
Ausbeulung  Erneuern.
EWA@
WARNUNG
Wenn der Kühler-Verschlussdeckel ab-
genommen wird, spritzt Kühlflüssigkeit he-
raus; deshalb vorher mit einem Lappen
abdecken. Kühlerverschlussdeckel-Öff-
nungsdruck
108–137 kPa (1.08–1.37 kg/cm
2,
15.7–19.9psi)
Kühlerverschlussdeckel-Prüf-
gerät
90890-01325
Mityvac-Kühlsystem-Tester
YU-24460-A
Kühlerverschlussdeckel-Adapter
90890-01352
Druckmessgerät-Adapter
YU-33984
Kühlerverschlussdeckel-Prüf-
gerät
90890-01325
Mityvac-Kühlsystem-Tester
YU-24460-A
Kühlerverschlussdeckel-Adapter
90890-01352
Druckmessgerät-Adapter
YU-33984
Testdruckwert
196 kPa (1.96 kg/cm
2, 27.9 psi)

MOTOR
3-12

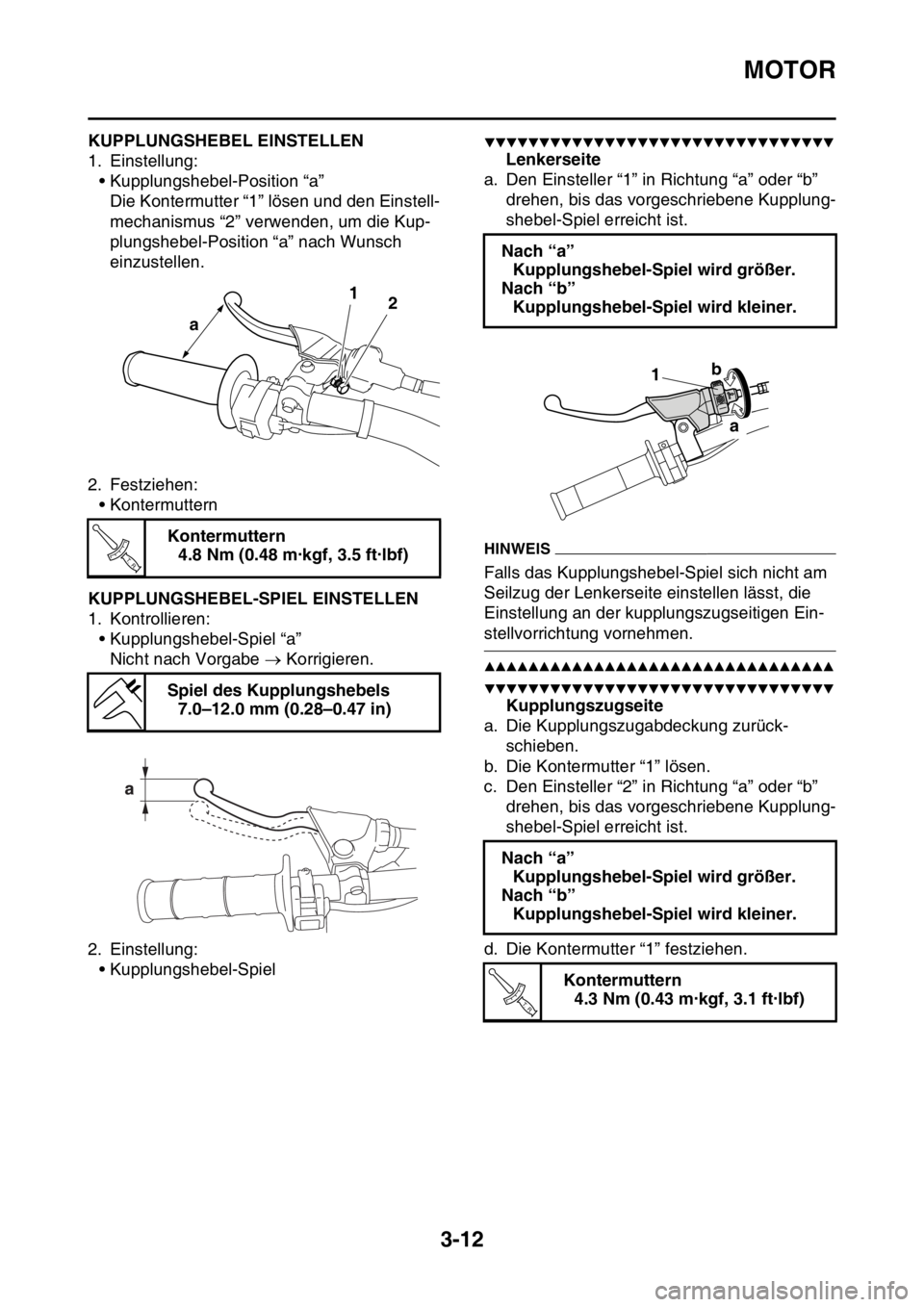

GASB111075KUPPLUNGSHEBEL EINSTELLEN
1. Einstellung:
• Kupplungshebel-Position “a”
Die Kontermutter “1” lösen und den Einstell-
mechanismus “2” verwenden, um die Kup-
plungshebel-Position “a” nach Wunsch
einzustellen.
2. Festziehen:
• Kontermuttern
GASB111076KUPPLUNGSHEBEL-SPIEL EINSTELLEN
1. Kontrollieren:
• Kupplungshebel-Spiel “a”
Nicht nach Vorgabe  Korrigieren.
2. Einstellung:
• Kupplungshebel-Spiel
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
Lenkerseite
a. Den Einsteller “1” in Richtung “a” oder “b”
drehen, bis das vorgeschriebene Kupplung-
shebel-Spiel erreicht ist.
HINWEIS
Falls das Kupplungshebel-Spiel sich nicht am
Seilzug der Lenkerseite einstellen lässt, die
Einstellung an der kupplungszugseitigen Ein-
stellvorrichtung vornehmen.
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼

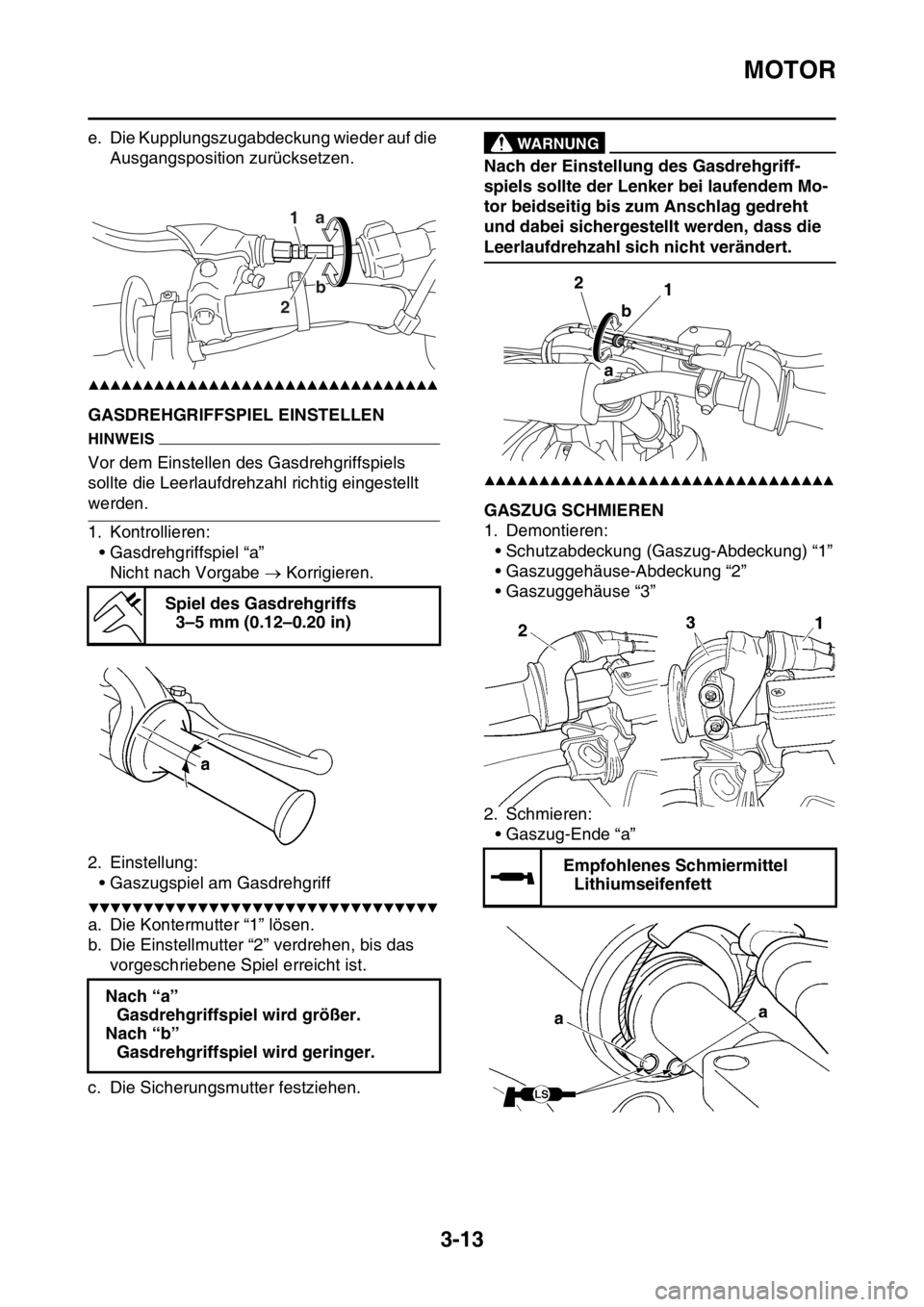

Kupplungszugseite
a. Die Kupplungszugabdeckung zurück-
schieben.
b. Die Kontermutter “1” lösen.
c. Den Einsteller “2” in Richtung “a” oder “b”
drehen, bis das vorgeschriebene Kupplung-
shebel-Spiel erreicht ist.
d. Die Kontermutter “1” festziehen. Kontermuttern
4.8 Nm (0.48 m·kgf, 3.5 ft·lbf)
Spiel des Kupplungshebels
7.0–12.0 mm (0.28–0.47 in)
1
2
a
T R..
Nach “a”
Kupplungshebel-Spiel wird größer.
Nach “b”
Kupplungshebel-Spiel wird kleiner.
Nach “a”
Kupplungshebel-Spiel wird größer.
Nach “b”
Kupplungshebel-Spiel wird kleiner.
Kontermuttern
4.3 Nm (0.43 m·kgf, 3.1 ft·lbf)
a b
1
T R..

MOTOR
3-13
e. Die Kupplungszugabdeckung wieder auf die
Ausgangsposition zurücksetzen.
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
GASB111077GASDREHGRIFFSPIEL EINSTELLEN
HINWEIS
Vor dem Einstellen des Gasdrehgriffspiels
sollte die Leerlaufdrehzahl richtig eingestellt
werden.
1. Kontrollieren:
• Gasdrehgriffspiel “a”
Nicht nach Vorgabe  Korrigieren.
2. Einstellung:
• Gaszugspiel am Gasdrehgriff
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
a. Die Kontermutter “1” lösen.
b. Die Einstellmutter “2” verdrehen, bis das
vorgeschriebene Spiel erreicht ist.
c. Die Sicherungsmutter festziehen.
EWA
WARNUNG
Nach der Einstellung des Gasdrehgriff-
spiels sollte der Lenker bei laufendem Mo-
tor beidseitig bis zum Anschlag gedreht
und dabei sichergestellt werden, dass die
Leerlaufdrehzahl sich nicht verändert.
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
GASB111078GASZUG SCHMIEREN
1. Demontieren:
• Schutzabdeckung (Gaszug-Abdeckung) “1”
• Gaszuggehäuse-Abdeckung “2”
• Gaszuggehäuse “3”
2. Schmieren:
• Gaszug-Ende “a” Spiel des Gasdrehgriffs
3–5 mm (0.12–0.20 in)
Nach “a”
Gasdrehgriffspiel wird größer.
Nach “b”
Gasdrehgriffspiel wird geringer.
1a
b
2
b
Empfohlenes Schmiermittel
Lithiumseifenfett
1 2
b
a

MOTOR
3-14
3. Montieren:
• Gaszuggehäuse
• Gaszuggehäuse-Schraube
4. Montieren:
• Gaszuggehäuse-Abdeckung
• Schutzabdeckung (Gaszug- Abdeckung)
EWA
WARNUNG
Prüfen, ob sich der Gasdrehgriff glatt dre-
hen lässt. Wenn er sich nicht glatt bewegt,
die Einbaupositionen korrigieren.

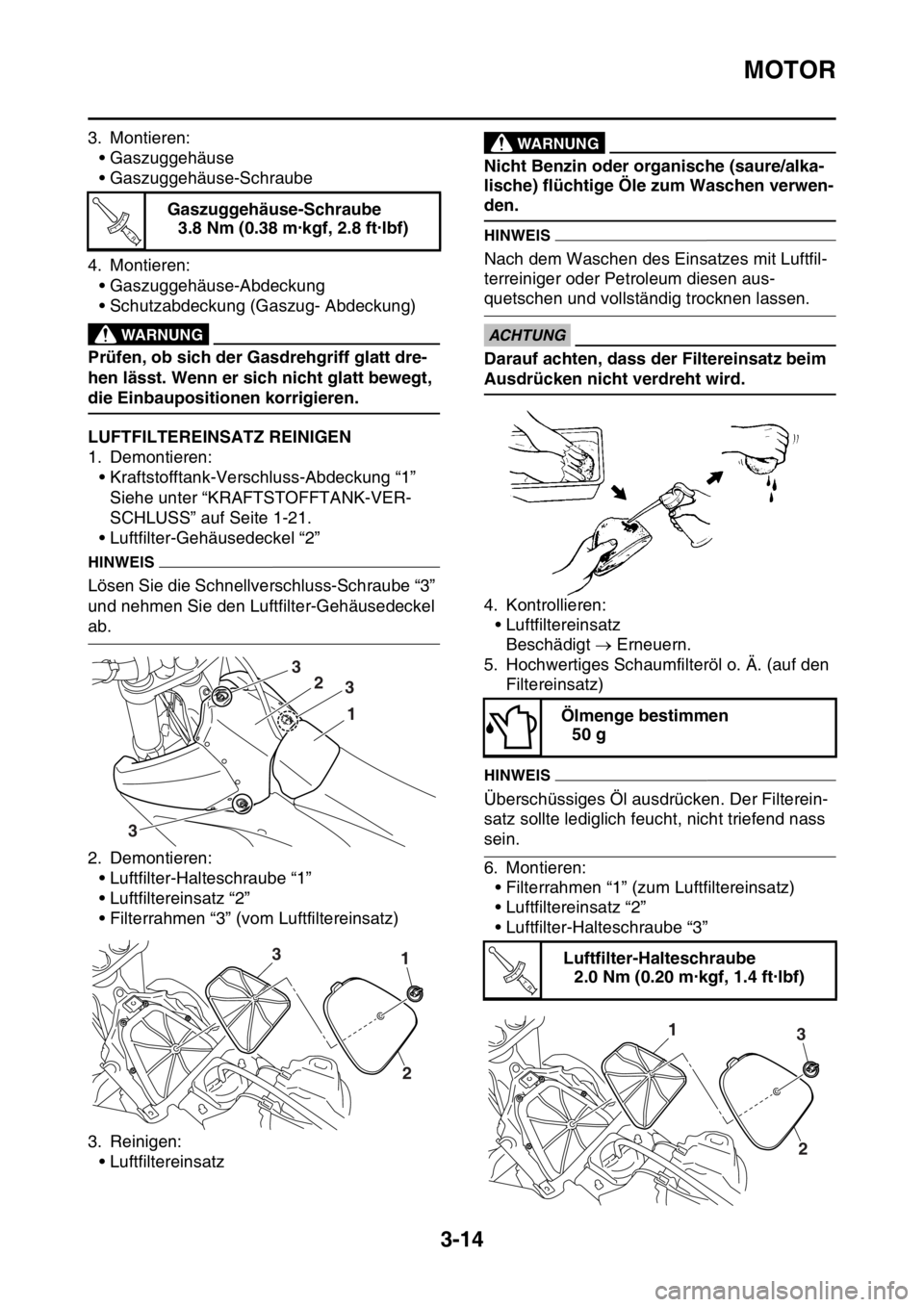

GASB111079LUFTFILTEREINSATZ REINIGEN
1. Demontieren:
• Kraftstofftank-Verschluss-Abdeckung “1”
Siehe unter “KRAFTSTOFFTANK-VER-
SCHLUSS” auf Seite 1-21.
• Luftfilter-Gehäusedeckel “2”
HINWEIS
Lösen Sie die Schnellverschluss-Schraube “3”
und nehmen Sie den Luftfilter-Gehäusedeckel
ab.
2. Demontieren:
• Luftfilter-Halteschraube “1”
• Luftfiltereinsatz “2”
• Filterrahmen “3” (vom Luftfiltereinsatz)
3. Reinigen:
• Luftfiltereinsatz
EWA
WARNUNG
Nicht Benzin oder organische (saure/alka-
lische) flüchtige Öle zum Waschen verwen-
den.
HINWEIS
Nach dem Waschen des Einsatzes mit Luftfil-
terreiniger oder Petroleum diesen aus-
quetschen und vollständig trocknen lassen.
ECA
ACHTUNG
Darauf achten, dass der Filtereinsatz beim
Ausdrücken nicht verdreht wird.
4. Kontrollieren:
• Luftfiltereinsatz
Beschädigt  Erneuern.
5. Hochwertiges Schaumfilteröl o. Ä. (auf den
Filtereinsatz)
HINWEIS
Überschüssiges Öl ausdrücken. Der Filterein-
satz sollte lediglich feucht, nicht triefend nass
sein.
6. Montieren:
• Filterrahmen “1” (zum Luftfiltereinsatz)
• Luftfiltereinsatz “2”
• Luftfilter-Halteschraube “3” Gaszuggehäuse-Schraube
3.8 Nm (0.38 m·kgf, 2.8 ft·lbf)
T R..
1
2
3
3
3
13
2
Ölmenge bestimmen
50 g
Luftfilter-Halteschraube
2.0 Nm (0.20 m·kgf, 1.4 ft·lbf)
T R..
31
2
