YAMAHA YZ85 2008 Betriebsanleitungen (in German)

5PA-28199-86
YZ85(X)
YZ85LW(X)
OWNER’S MANUAL
MANUEL DU PROPRIÉTAIRE
BEDIENUNGSANLEITUNG

PRINTED ON RECYCLED PAPER
IMPRIMÉ SUR PAPIER RECYCLÉ
AUF RECYCLINGPAPIER GEDRUCKT
YAMAHA MOTOR CO., LTD.
PRINTED IN JAPAN
2007.04-1.5×1 CR
(E,F,G)

BEDIENUNGSANLEITUNG
YZ85(X)
YZ85LW(X)
5PA-28199-86-G0
U5PA86G0.book Page 1 Monday, April 9, 2007 3:21 PM

U5PA86G0.book Page 2 Monday, April 9, 2007 3:21 PM

VORWORT
GAU41541
Herzlichen Glückwunsch zu Ihrem neuen Yamaha YZ85(X)/YZ85LW(X). Dieses Modell ist das Ergebnis der ausgedehnten Erfahrung von
Yamaha bei der Herstellung ausgezeichneter tempomachender Sport- und Reise-Rennmaschinen. Es stellt den hohen Grad an hand-
werklichem Können und Zuverlässigkeit dar, die Yamaha zum führenden Anbieter in diesen Bereichen gemacht haben.
Diese Anleitung soll Sie mit Betrieb, Inspektion und einfacher Wartung dieses Motorrads vertraut machen. Richten Sie Fragen zum Betrieb
oder zur Wartung Ihres Motorrads an einen Yamaha-Händler.
WICHTIGE SICHERHEITSINFORMATION:

DIESE ANLEITUNG UNBEDINGT VOR DER INBETRIEBNAHME DES MOTORRADS VOLLSTÄNDIG DURCHLESEN. STELLEN
SIE SICHER, DASS SIE ALLE ANWEISUNGEN RICHTIG VERSTANDEN HABEN.


BEACHTEN SIE AUCH ALLE VORSICHTS- UND WARNHINWEIS-KLEBESCHILDER AM MOTORRAD.


EIN MOTORRAD NIE OHNE VORHERIGE PASSENDE AUSBILDUNG ODER EINWEISUNG FAHREN.
WICHTIGER HINWEIS FÜR DIE ELTERN:
Dieses Motorrad ist kein Spielzeug. Bevor Sie Ihr Kind auf diesem Motorrad fahren lassen, sollten Sie unbedingt alle in der Bedienungs-
anleitung enthaltenen Anweisungen und Warnhinweise durchgelesen und verstanden haben. Danach sollten Sie diese Ihrem Kind vermit-
teln und sich vergewissern, dass es alles verstanden hat und die Anweisungen befolgen wird. Kinder unterscheiden sich in ihren Fertig-
keiten, körperlichen Fähigkeiten und in ihrem Urteilsvermögen. Nicht jedes Kind ist in der Lage, ein Motorrad sicher zu fahren. Eltern sollten
ihre Kinder beim Fahren des Motorrads ständig beaufsichtigen. Eltern sollten ihren Kindern die weitere Benutzung des Motorrads nur dann
gestatten, wenn sie sicher damit umgehen können.
MOTORRÄDER SIND EINSPURIGE FAHRZEUGE. SICHERER EINSATZ UND BETRIEB HÄNGEN VON DEN RICHTIGEN FAHR-
TECHNIKEN, SOWIE VON DER GESCHICKLICHKEIT DES FAHRERS AB. JEDER FAHRER SOLLTE DIE FOLGENDEN ERFOR-
DERNISSE KENNEN, BEVOR ER DIESES MOTORRAD FÄHRT.
ER ODER SIE SOLLTE:


GRÜNDLICHE ANLEITUNG VON KOMPETENTER STELLE ÜBER ALLE ASPEKTE DES MOTORRADFAHRENS ERHALTEN.


DIE WARNUNGEN UND WARTUNGSERFORDERNISSE ENTSPRECHEND DER BEDIENUNGSANLEITUNG BEACHTEN.


QUALIFIZIERTE AUSBILDUNG IN SICHEREN UND RICHTIGEN FAHRTECHNIKEN ERHALTEN.


PROFESSIONELLE TECHNISCHE WARTUNG ENTSPRECHEND DEN HINWEISEN IN DER BEDIENUNGSANLEITUNG
DURCHFÜHREN LASSEN UND/ODER FALLS DIES WEGEN MECHANISCHER UMSTÄNDE ERFORDERLICH IST.
U5PA86G0.book Page 1 Monday, April 9, 2007 3:21 PM

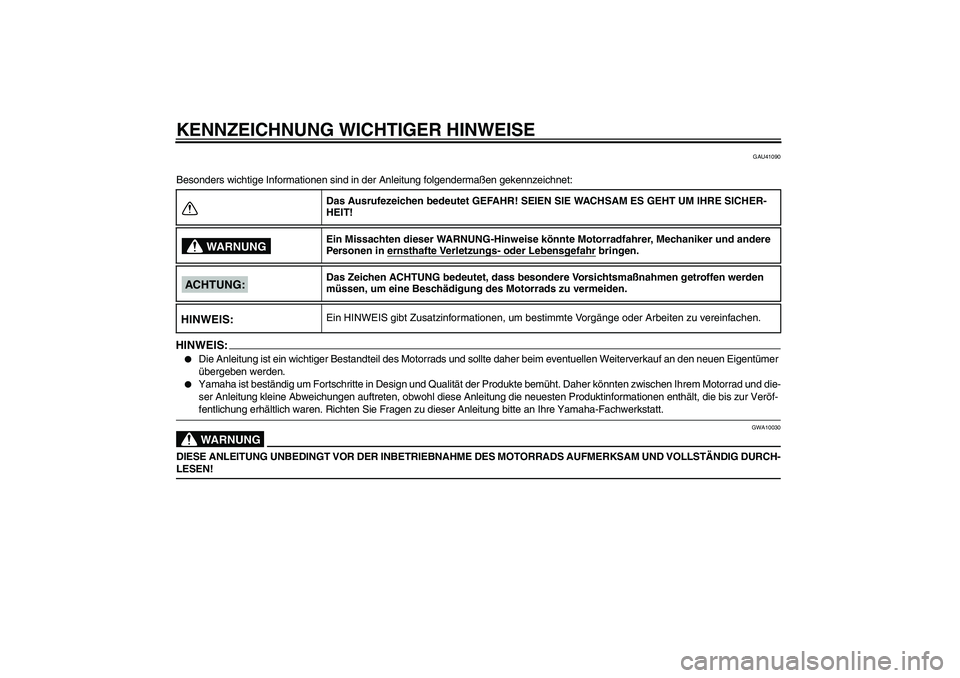

KENNZEICHNUNG WICHTIGER HINWEISE
GAU41090
Besonders wichtige Informationen sind in der Anleitung folgendermaßen gekennzeichnet:HINWEIS:

Die Anleitung ist ein wichtiger Bestandteil des Motorrads und sollte daher beim eventuellen Weiterverkauf an den neuen Eigentümer
übergeben werden.


Yamaha ist beständig um Fortschritte in Design und Qualität der Produkte bemüht. Daher könnten zwischen Ihrem Motorrad und die-
ser Anleitung kleine Abweichungen auftreten, obwohl diese Anleitung die neuesten Produktinformationen enthält, die bis zur Veröf-fentlichung erhältlich waren. Richten Sie Fragen zu dieser Anleitung bitte an Ihre Yamaha-Fachwerkstatt.WARNUNG
GWA10030
DIESE ANLEITUNG UNBEDINGT VOR DER INBETRIEBNAHME DES MOTORRADS AUFMERKSAM UND VOLLSTÄNDIG DURCH-LESEN!Das Ausrufezeichen bedeutet GEFAHR! SEIEN SIE WACHSAM ES GEHT UM IHRE SICHER-
HEIT!
Ein Missachten dieser WARNUNG-Hinweise könnte Motorradfahrer, Mechaniker und andere
Personen in ernsthafte Verletzungs- oder Lebensgefahr
bringen.
Das Zeichen ACHTUNG bedeutet, dass besondere Vorsichtsmaßnahmen getroffen werden
müssen, um eine Beschädigung des Motorrads zu vermeiden.
Ein HINWEIS gibt Zusatzinformationen, um bestimmte Vorgänge oder Arbeiten zu vereinfachen.
WARNUNG
ACHTUNG:
HINWEIS:
U5PA86G0.book Page 1 Monday, April 9, 2007 3:21 PM

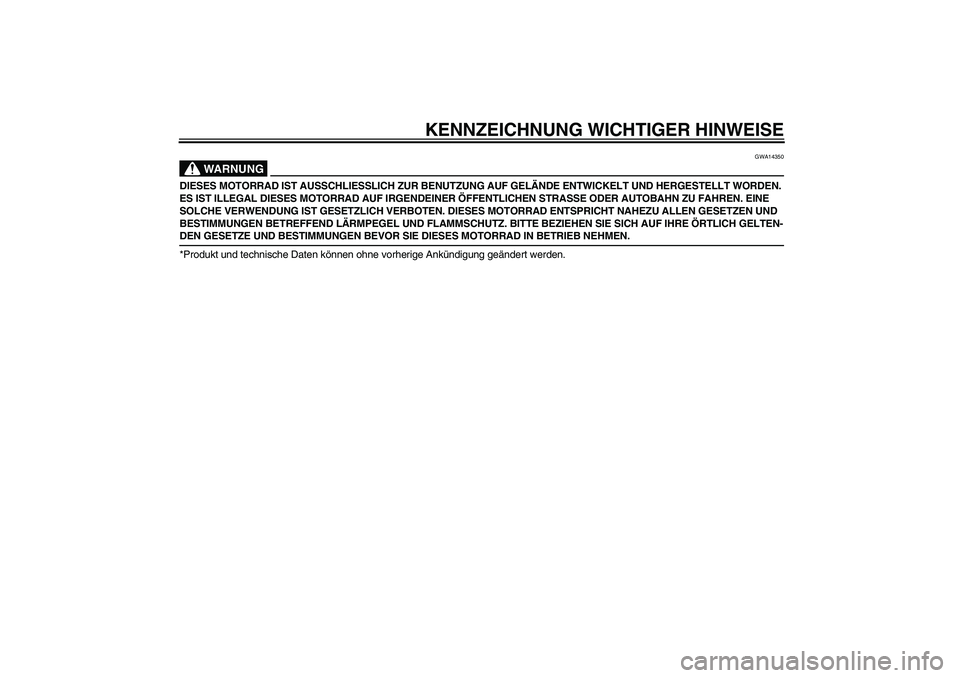

KENNZEICHNUNG WICHTIGER HINWEISE
WARNUNG
GWA14350
DIESES MOTORRAD IST AUSSCHLIESSLICH ZUR BENUTZUNG AUF GELÄNDE ENTWICKELT UND HERGESTELLT WORDEN.
ES IST ILLEGAL DIESES MOTORRAD AUF IRGENDEINER ÖFFENTLICHEN STRASSE ODER AUTOBAHN ZU FAHREN. EINE
SOLCHE VERWENDUNG IST GESETZLICH VERBOTEN. DIESES MOTORRAD ENTSPRICHT NAHEZU ALLEN GESETZEN UND
BESTIMMUNGEN BETREFFEND LÄRMPEGEL UND FLAMMSCHUTZ. BITTE BEZIEHEN SIE SICH AUF IHRE ÖRTLICH GELTEN-DEN GESETZE UND BESTIMMUNGEN BEVOR SIE DIESES MOTORRAD IN BETRIEB NEHMEN.
*Produkt und technische Daten können ohne vorherige Ankündigung geändert werden.
U5PA86G0.book Page 2 Monday, April 9, 2007 3:21 PM

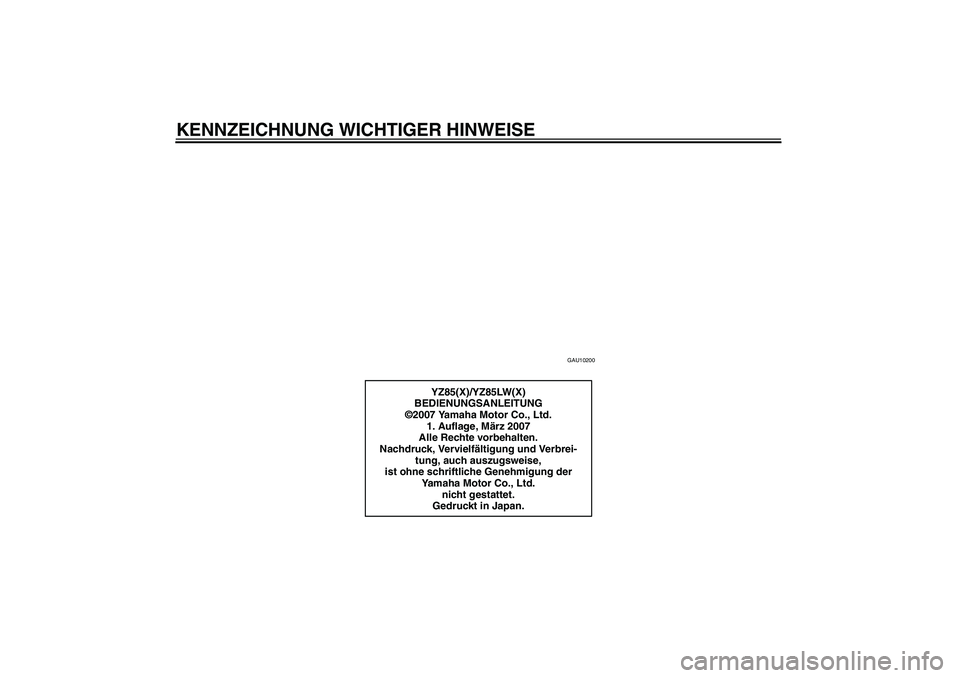

KENNZEICHNUNG WICHTIGER HINWEISE
GAU10200
YZ85(X)/YZ85LW(X)
BEDIENUNGSANLEITUNG
©2007 Yamaha Motor Co., Ltd.
1. Auflage, März 2007
Alle Rechte vorbehalten.
Nachdruck, Vervielfältigung und Verbrei-
tung, auch auszugsweise,
ist ohne schriftliche Genehmigung der
Yamaha Motor Co., Ltd.
nicht gestattet.
Gedruckt in Japan.
U5PA86G0.book Page 3 Monday, April 9, 2007 3:21 PM

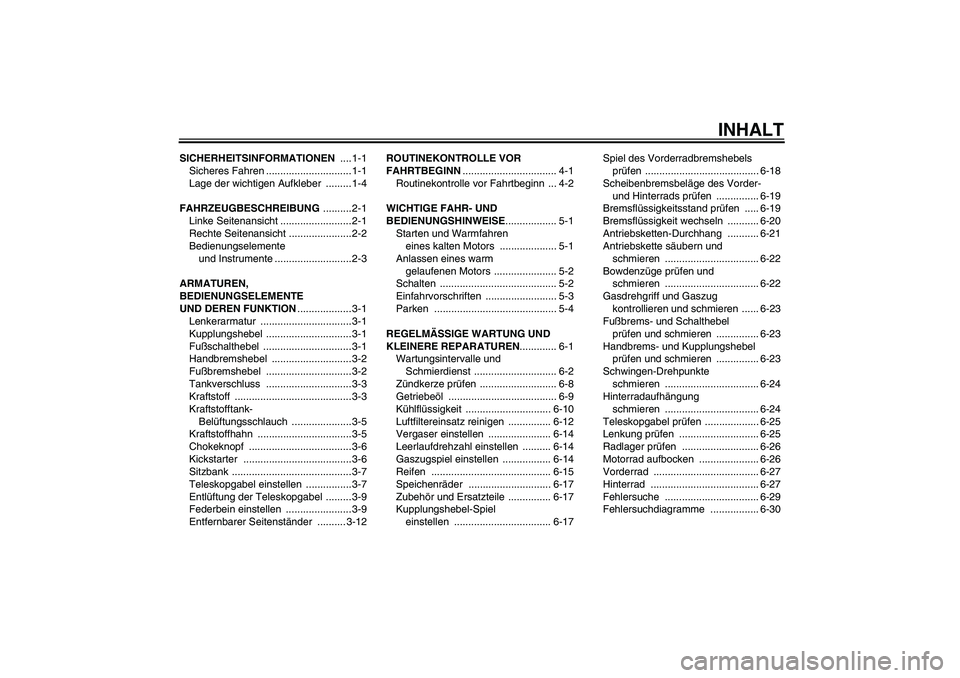

INHALT
SICHERHEITSINFORMATIONEN ....1-1
Sicheres Fahren .............................. 1-1
Lage der wichtigen Aufkleber ......... 1-4
FAHRZEUGBESCHREIBUNG ..........2-1
Linke Seitenansicht ......................... 2-1
Rechte Seitenansicht ......................2-2
Bedienungselemente
und Instrumente ...........................2-3
ARMATUREN,
BEDIENUNGSELEMENTE
UND DEREN FUNKTION................... 3-1
Lenkerarmatur ................................3-1
Kupplungshebel .............................. 3-1
Fußschalthebel ............................... 3-1
Handbremshebel ............................ 3-2
Fußbremshebel .............................. 3-2
Tankverschluss .............................. 3-3
Kraftstoff ......................................... 3-3
Kraftstofftank-
Belüftungsschlauch .....................3-5
Kraftstoffhahn .................................3-5
Chokeknopf .................................... 3-6
Kickstarter ......................................3-6
Sitzbank .......................................... 3-7
Teleskopgabel einstellen ................3-7
Entlüftung der Teleskopgabel ......... 3-9
Federbein einstellen ....................... 3-9
Entfernbarer Seitenständer .......... 3-12ROUTINEKONTROLLE VOR
FAHRTBEGINN................................. 4-1
Routinekontrolle vor Fahrtbeginn ... 4-2
WICHTIGE FAHR- UND
BEDIENUNGSHINWEISE.................. 5-1
Starten und Warmfahren
eines kalten Motors .................... 5-1
Anlassen eines warm
gelaufenen Motors ...................... 5-2
Schalten ......................................... 5-2
Einfahrvorschriften ......................... 5-3
Parken ........................................... 5-4
REGELMÄSSIGE WARTUNG UND
KLEINERE REPARATUREN............. 6-1
Wartungsintervalle und
Schmierdienst ............................. 6-2
Zündkerze prüfen ........................... 6-8
Getriebeöl ...................................... 6-9
Kühlflüssigkeit .............................. 6-10
Luftfiltereinsatz reinigen ............... 6-12
Vergaser einstellen ...................... 6-14
Leerlaufdrehzahl einstellen .......... 6-14
Gaszugspiel einstellen ................. 6-14
Reifen .......................................... 6-15
Speichenräder ............................. 6-17
Zubehör und Ersatzteile ............... 6-17
Kupplungshebel-Spiel
einstellen .................................. 6-17Spiel des Vorderradbremshebels
prüfen ........................................ 6-18
Scheibenbremsbeläge des Vorder-
und Hinterrads prüfen ............... 6-19
Bremsflüssigkeitsstand prüfen ..... 6-19
Bremsflüssigkeit wechseln ........... 6-20
Antriebsketten-Durchhang ........... 6-21
Antriebskette säubern und
schmieren ................................. 6-22
Bowdenzüge prüfen und
schmieren ................................. 6-22
Gasdrehgriff und Gaszug
kontrollieren und schmieren ...... 6-23
Fußbrems- und Schalthebel
prüfen und schmieren ............... 6-23
Handbrems- und Kupplungshebel
prüfen und schmieren ............... 6-23
Schwingen-Drehpunkte
schmieren ................................. 6-24
Hinterradaufhängung
schmieren ................................. 6-24
Teleskopgabel prüfen ................... 6-25
Lenkung prüfen ............................ 6-25
Radlager prüfen ........................... 6-26
Motorrad aufbocken ..................... 6-26
Vorderrad ..................................... 6-27
Hinterrad ...................................... 6-27
Fehlersuche ................................. 6-29
Fehlersuchdiagramme ................. 6-30
U5PA86G0.book Page 1 Monday, April 9, 2007 3:21 PM

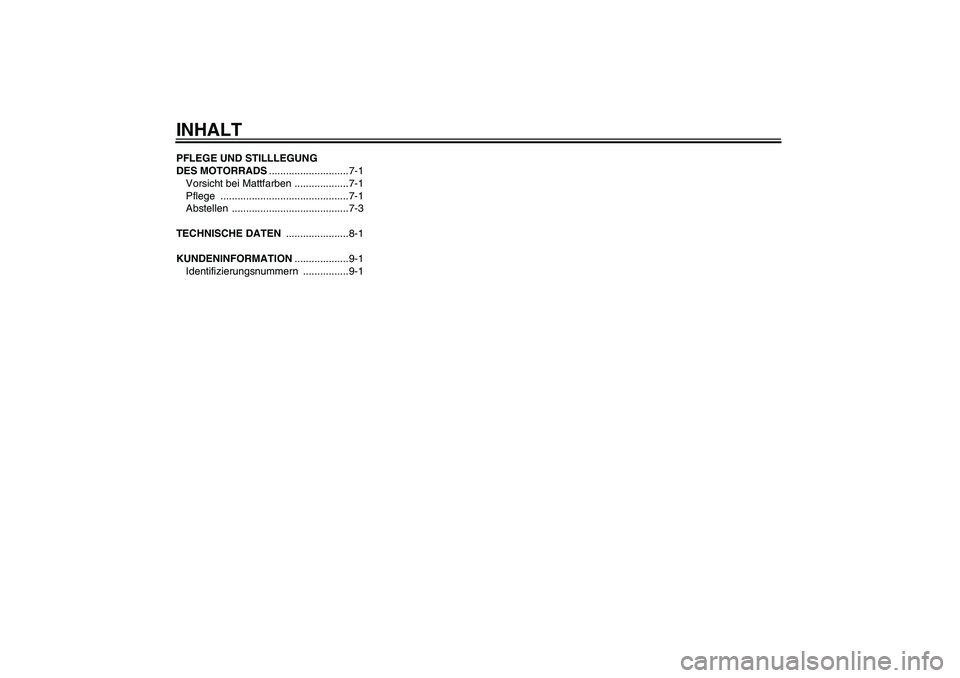

INHALTPFLEGE UND STILLLEGUNG
DES MOTORRADS............................7-1
Vorsicht bei Mattfarben ...................7-1
Pflege .............................................7-1
Abstellen .........................................7-3
TECHNISCHE DATEN ......................8-1
KUNDENINFORMATION...................9-1
Identifizierungsnummern ................9-1U5PA86G0.book Page 2 Monday, April 9, 2007 3:21 PM
