YAMAHA YZ85 2010 Betriebsanleitungen (in German)

DIC183
5PA-28199-88
YZ85(Z)
YZ85LW(Z)
OWNER’S MANUAL
MANUEL DU PROPRIÉTAIRE
BEDIENUNGSANLEITUNG
Il convient de lire attentivement ce manuel avant la pre-
mière utilisation du véhicule.
Bitte lesen Sie diese Bedienungsanleitung sorgfältig
durch, bevor Sie das Fahrzeug in Betrieb nehmen.
Read this manual carefully before operating this vehicle.

PRINTED ON RECYCLED PAPER
IMPRIMÉ SUR PAPIER RECYCLÉ
AUF RECYCLINGPAPIER GEDRUCKT
YAMAHA MOTOR CO., LTD.
PRINTED IN JAPAN
2009.06-0.3×1 CR
(E,F,G)
DIC183

Bitte lesen Sie diese Bedienungsanleitung sorgfältig
durch, bevor Sie das Fahrzeug in Betrieb nehmen.
BEDIENUNGSANLEITUNG
YZ85(Z)
YZ85LW(Z)
5PA-28199-88-G0
U5PA88G0.book Page 1 Tuesday, June 9, 2009 8:45 AM

GAU46090

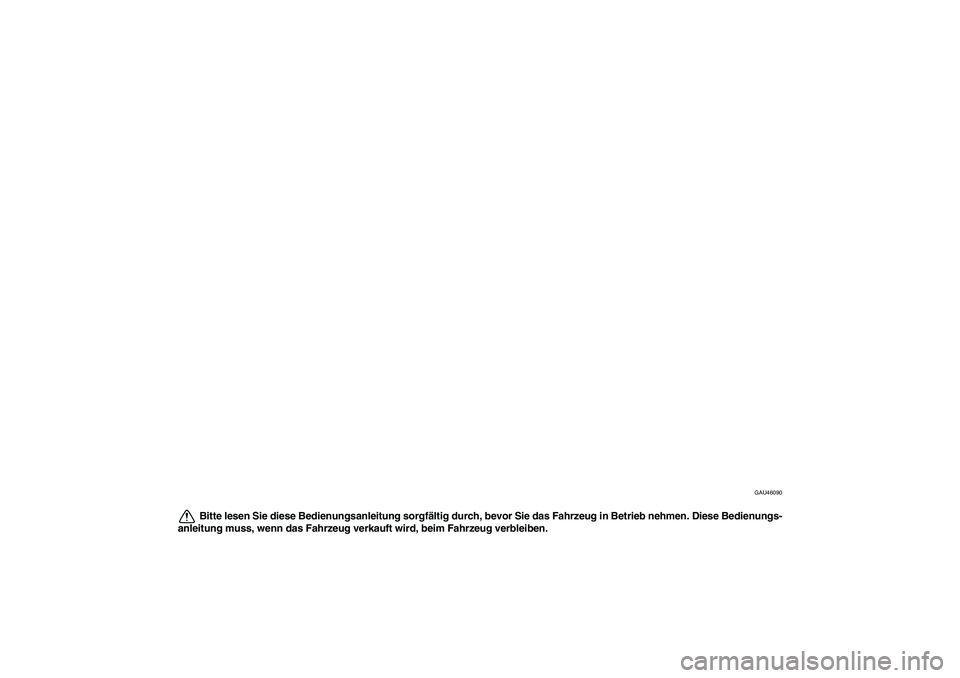

Bitte lesen Sie diese Bedienungsanleitung sorgfältig durch, bevor Sie das Fahrzeug in Betrieb nehmen. Diese Bedienungs-
anleitung muss, wenn das Fahrzeug verkauft wird, beim Fahrzeug verbleiben.
U5PA88G0.book Page 1 Tuesday, June 9, 2009 8:45 AM

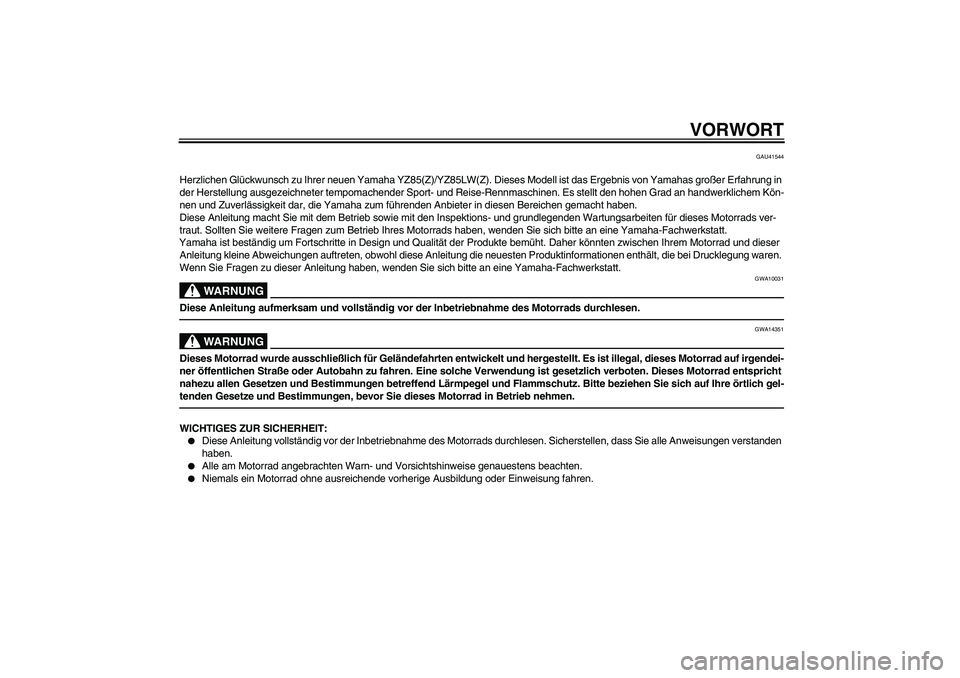

VORWORT
GAU41544
Herzlichen Glückwunsch zu Ihrer neuen Yamaha YZ85(Z)/YZ85LW(Z). Dieses Modell ist das Ergebnis von Yamahas großer Erfahrung in
der Herstellung ausgezeichneter tempomachender Sport- und Reise-Rennmaschinen. Es stellt den hohen Grad an handwerklichem Kön-
nen und Zuverlässigkeit dar, die Yamaha zum führenden Anbieter in diesen Bereichen gemacht haben.
Diese Anleitung macht Sie mit dem Betrieb sowie mit den Inspektions- und grundlegenden Wartungsarbeiten für dieses Motorrads ver-
traut. Sollten Sie weitere Fragen zum Betrieb Ihres Motorrads haben, wenden Sie sich bitte an eine Yamaha-Fachwerkstatt.
Yamaha ist beständig um Fortschritte in Design und Qualität der Produkte bemüht. Daher könnten zwischen Ihrem Motorrad und dieser
Anleitung kleine Abweichungen auftreten, obwohl diese Anleitung die neuesten Produktinformationen enthält, die bei Drucklegung waren.
Wenn Sie Fragen zu dieser Anleitung haben, wenden Sie sich bitte an eine Yamaha-Fachwerkstatt.
WARNUNG
GWA10031
Diese Anleitung aufmerksam und vollständig vor der Inbetriebnahme des Motorrads durchlesen.
WARNUNG
GWA14351
Dieses Motorrad wurde ausschließlich für Geländefahrten entwickelt und hergestellt. Es ist illegal, dieses Motorrad auf irgendei-
ner öffentlichen Straße oder Autobahn zu fahren. Eine solche Verwendung ist gesetzlich verboten. Dieses Motorrad entspricht
nahezu allen Gesetzen und Bestimmungen betreffend Lärmpegel und Flammschutz. Bitte beziehen Sie sich auf Ihre örtlich gel-
tenden Gesetze und Bestimmungen, bevor Sie dieses Motorrad in Betrieb nehmen.WICHTIGES ZUR SICHERHEIT:

Diese Anleitung vollständig vor der Inbetriebnahme des Motorrads durchlesen. Sicherstellen, dass Sie alle Anweisungen verstanden
haben.


Alle am Motorrad angebrachten Warn- und Vorsichtshinweise genauestens beachten.


Niemals ein Motorrad ohne ausreichende vorherige Ausbildung oder Einweisung fahren.
U5PA88G0.book Page 1 Tuesday, June 9, 2009 8:45 AM

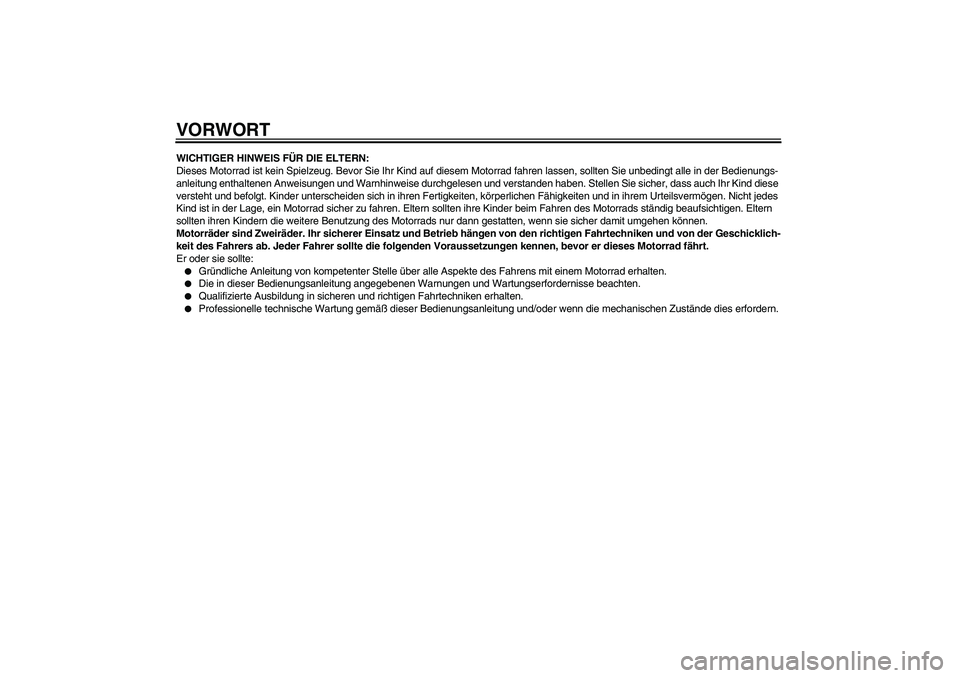

VORWORTWICHTIGER HINWEIS FÜR DIE ELTERN:
Dieses Motorrad ist kein Spielzeug. Bevor Sie Ihr Kind auf diesem Motorrad fahren lassen, sollten Sie unbedingt alle in der Bedienungs-
anleitung enthaltenen Anweisungen und Warnhinweise durchgelesen und verstanden haben. Stellen Sie sicher, dass auch Ihr Kind diese
versteht und befolgt. Kinder unterscheiden sich in ihren Fertigkeiten, körperlichen Fähigkeiten und in ihrem Urteilsvermögen. Nicht jedes
Kind ist in der Lage, ein Motorrad sicher zu fahren. Eltern sollten ihre Kinder beim Fahren des Motorrads ständig beaufsichtigen. Eltern
sollten ihren Kindern die weitere Benutzung des Motorrads nur dann gestatten, wenn sie sicher damit umgehen können.
Motorräder sind Zweiräder. Ihr sicherer Einsatz und Betrieb hängen von den richtigen Fahrtechniken und von der Geschicklich-
keit des Fahrers ab. Jeder Fahrer sollte die folgenden Voraussetzungen kennen, bevor er dieses Motorrad fährt.
Er oder sie sollte:

Gründliche Anleitung von kompetenter Stelle über alle Aspekte des Fahrens mit einem Motorrad erhalten.


Die in dieser Bedienungsanleitung angegebenen Warnungen und Wartungserfordernisse beachten.


Qualifizierte Ausbildung in sicheren und richtigen Fahrtechniken erhalten.


Professionelle technische Wartung gemäß dieser Bedienungsanleitung und/oder wenn die mechanischen Zustände dies erfordern.
U5PA88G0.book Page 2 Tuesday, June 9, 2009 8:45 AM

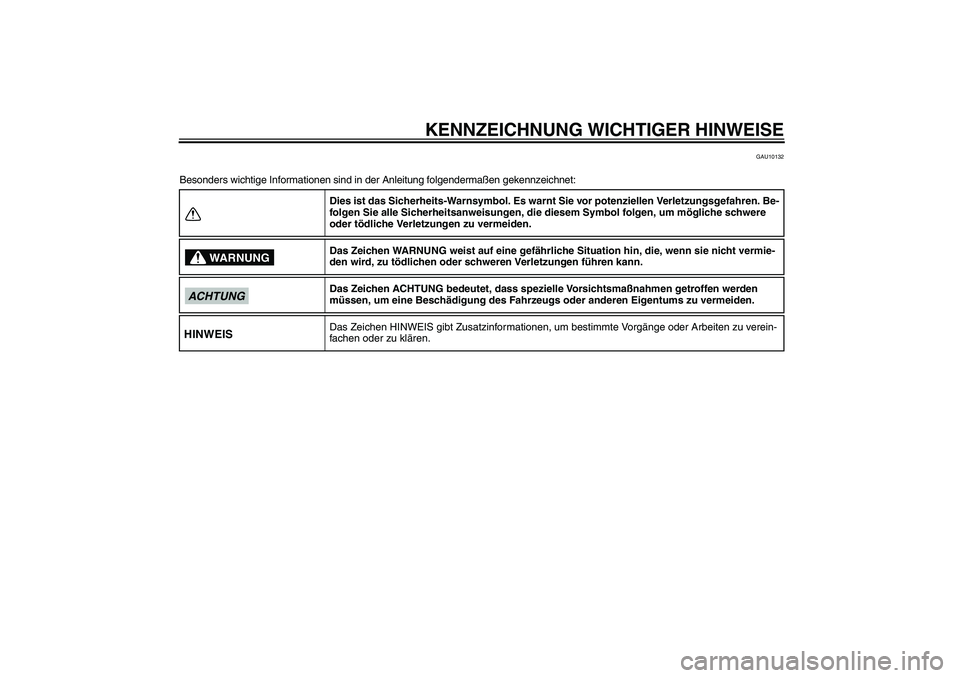

KENNZEICHNUNG WICHTIGER HINWEISE
GAU10132
Besonders wichtige Informationen sind in der Anleitung folgendermaßen gekennzeichnet:
Dies ist das Sicherheits-Warnsymbol. Es warnt Sie vor potenziellen Verletzungsgefahren. Be-
folgen Sie alle Sicherheitsanweisungen, die diesem Symbol folgen, um mögliche schwere
oder tödliche Verletzungen zu vermeiden.
Das Zeichen WARNUNG weist auf eine gefährliche Situation hin, die, wenn sie nicht vermie-
den wird, zu tödlichen oder schweren Verletzungen führen kann.
Das Zeichen ACHTUNG bedeutet, dass spezielle Vorsichtsmaßnahmen getroffen werden
müssen, um eine Beschädigung des Fahrzeugs oder anderen Eigentums zu vermeiden.
Das Zeichen HINWEIS gibt Zusatzinformationen, um bestimmte Vorgänge oder Arbeiten zu verein-
fachen oder zu klären.
WARNUNG
ACHTUNGHINWEIS
U5PA88G0.book Page 1 Tuesday, June 9, 2009 8:45 AM

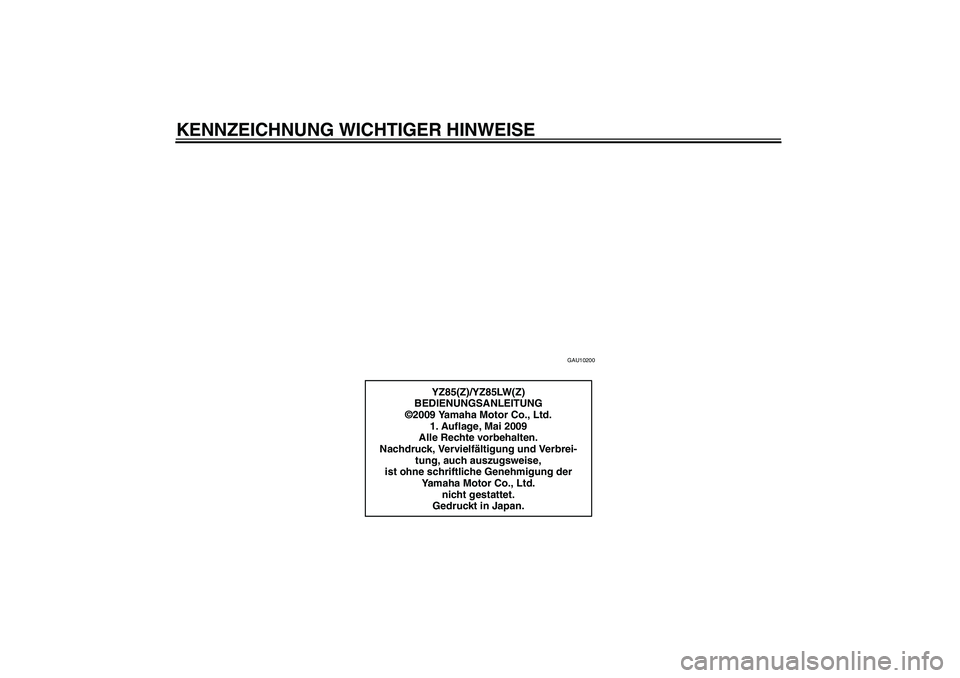

KENNZEICHNUNG WICHTIGER HINWEISE
GAU10200
YZ85(Z)/YZ85LW(Z)
BEDIENUNGSANLEITUNG
©2009 Yamaha Motor Co., Ltd.
1. Auflage, Mai 2009
Alle Rechte vorbehalten.
Nachdruck, Vervielfältigung und Verbrei-
tung, auch auszugsweise,
ist ohne schriftliche Genehmigung der
Yamaha Motor Co., Ltd.
nicht gestattet.
Gedruckt in Japan.
U5PA88G0.book Page 2 Tuesday, June 9, 2009 8:45 AM

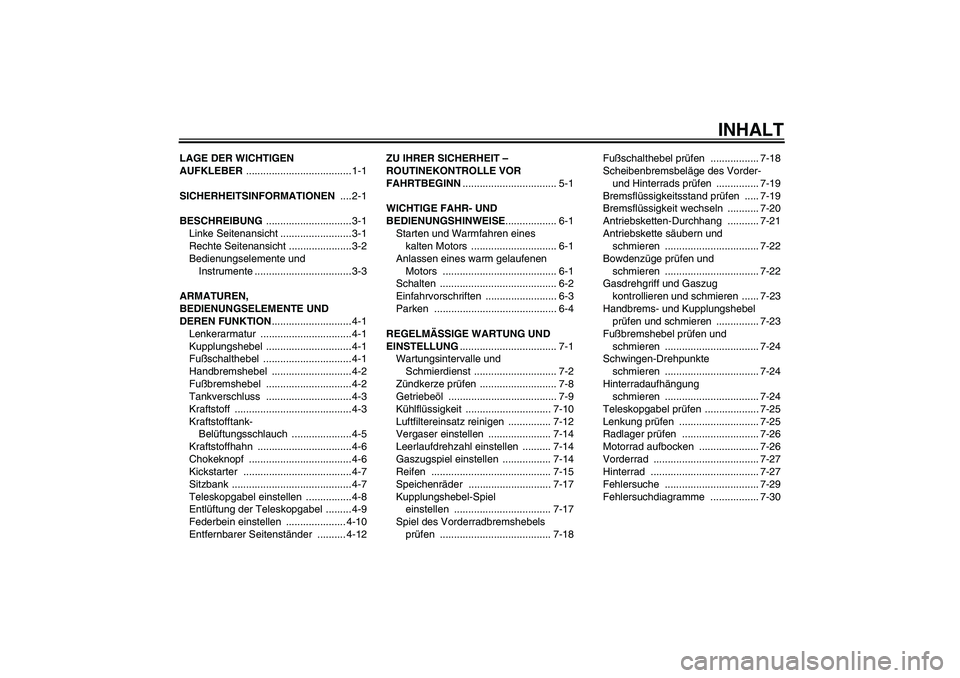

INHALT
LAGE DER WICHTIGEN
AUFKLEBER ..................................... 1-1
SICHERHEITSINFORMATIONEN ....2-1
BESCHREIBUNG .............................. 3-1
Linke Seitenansicht ......................... 3-1
Rechte Seitenansicht ......................3-2
Bedienungselemente und
Instrumente .................................. 3-3
ARMATUREN,
BEDIENUNGSELEMENTE UND
DEREN FUNKTION............................ 4-1
Lenkerarmatur ................................4-1
Kupplungshebel .............................. 4-1
Fußschalthebel ............................... 4-1
Handbremshebel ............................ 4-2
Fußbremshebel .............................. 4-2
Tankverschluss .............................. 4-3
Kraftstoff ......................................... 4-3
Kraftstofftank-
Belüftungsschlauch .....................4-5
Kraftstoffhahn .................................4-6
Chokeknopf .................................... 4-6
Kickstarter ......................................4-7
Sitzbank .......................................... 4-7
Teleskopgabel einstellen ................4-8
Entlüftung der Teleskopgabel ......... 4-9
Federbein einstellen ..................... 4-10
Entfernbarer Seitenständer .......... 4-12ZU IHRER SICHERHEIT –
ROUTINEKONTROLLE VOR
FAHRTBEGINN................................. 5-1
WICHTIGE FAHR- UND
BEDIENUNGSHINWEISE.................. 6-1
Starten und Warmfahren eines
kalten Motors .............................. 6-1
Anlassen eines warm gelaufenen
Motors ........................................ 6-1
Schalten ......................................... 6-2
Einfahrvorschriften ......................... 6-3
Parken ........................................... 6-4
REGELMÄSSIGE WARTUNG UND
EINSTELLUNG.................................. 7-1
Wartungsintervalle und
Schmierdienst ............................. 7-2
Zündkerze prüfen ........................... 7-8
Getriebeöl ...................................... 7-9
Kühlflüssigkeit .............................. 7-10
Luftfiltereinsatz reinigen ............... 7-12
Vergaser einstellen ...................... 7-14
Leerlaufdrehzahl einstellen .......... 7-14
Gaszugspiel einstellen ................. 7-14
Reifen .......................................... 7-15
Speichenräder ............................. 7-17
Kupplungshebel-Spiel
einstellen .................................. 7-17
Spiel des Vorderradbremshebels
prüfen ....................................... 7-18Fußschalthebel prüfen ................. 7-18
Scheibenbremsbeläge des Vorder-
und Hinterrads prüfen ............... 7-19
Bremsflüssigkeitsstand prüfen ..... 7-19
Bremsflüssigkeit wechseln ........... 7-20
Antriebsketten-Durchhang ........... 7-21
Antriebskette säubern und
schmieren ................................. 7-22
Bowdenzüge prüfen und
schmieren ................................. 7-22
Gasdrehgriff und Gaszug
kontrollieren und schmieren ...... 7-23
Handbrems- und Kupplungshebel
prüfen und schmieren ............... 7-23
Fußbremshebel prüfen und
schmieren ................................. 7-24
Schwingen-Drehpunkte
schmieren ................................. 7-24
Hinterradaufhängung
schmieren ................................. 7-24
Teleskopgabel prüfen ................... 7-25
Lenkung prüfen ............................ 7-25
Radlager prüfen ........................... 7-26
Motorrad aufbocken ..................... 7-26
Vorderrad ..................................... 7-27
Hinterrad ...................................... 7-27
Fehlersuche ................................. 7-29
Fehlersuchdiagramme ................. 7-30
U5PA88G0.book Page 1 Tuesday, June 9, 2009 8:45 AM

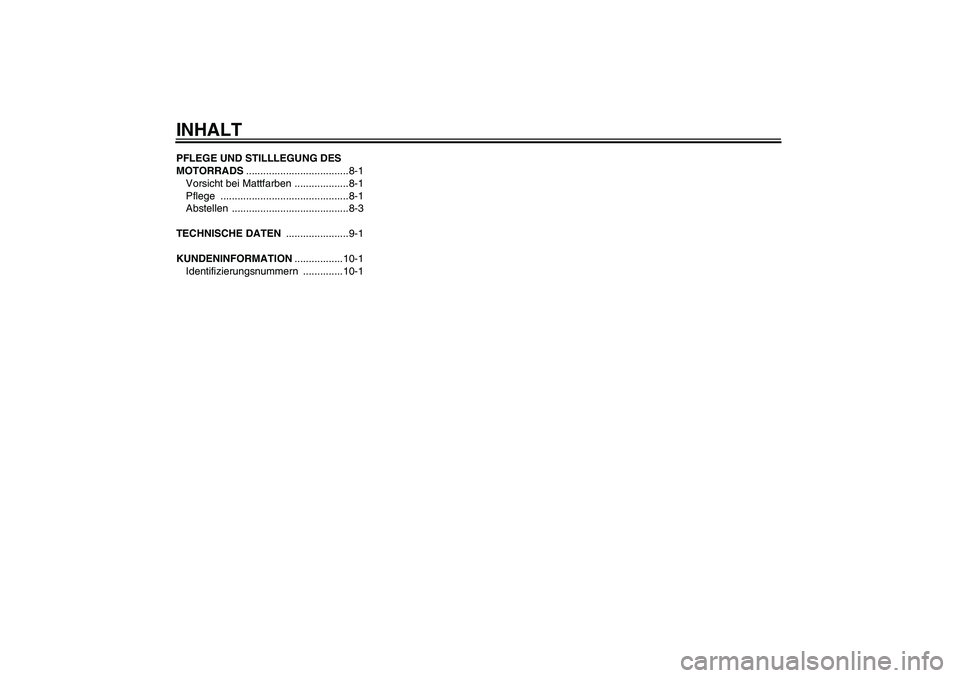

INHALTPFLEGE UND STILLLEGUNG DES
MOTORRADS....................................8-1
Vorsicht bei Mattfarben ...................8-1
Pflege .............................................8-1
Abstellen .........................................8-3
TECHNISCHE DATEN ......................9-1
KUNDENINFORMATION.................10-1
Identifizierungsnummern ..............10-1U5PA88G0.book Page 2 Tuesday, June 9, 2009 8:45 AM
