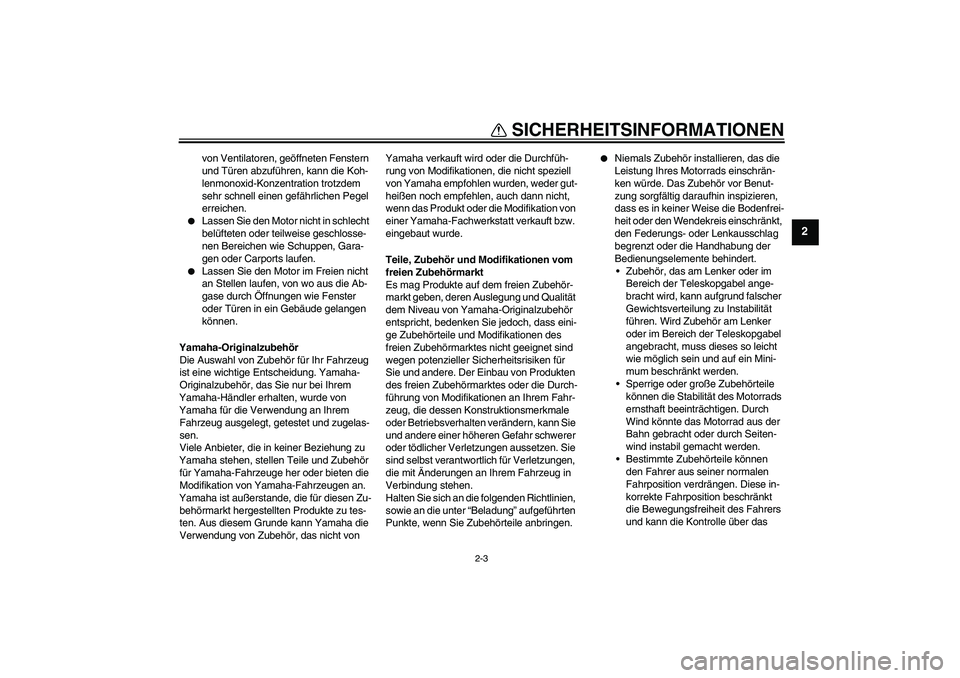

SICHERHEITSINFORMATIONEN
2-3
2
von Ventilatoren, geöffneten Fenstern
und Türen abzuführen, kann die Koh-
lenmonoxid-Konzentration trotzdem
sehr schnell einen gefährlichen Pegel
erreichen.


Lassen Sie den Motor nicht in schlecht
belüfteten oder teilweise geschlosse-
nen Bereichen wie Schuppen, Gara-
gen oder Carports laufen.


Lassen Sie den Motor im Freien nicht
an Stellen laufen, von wo aus die Ab-
gase durch Öffnungen wie Fenster
oder Türen in ein Gebäude gelangen
können.
Yamaha-Originalzubehör
Die Auswahl von Zubehör für Ihr Fahrzeug
ist eine wichtige Entscheidung. Yamaha-
Originalzubehör, das Sie nur bei Ihrem
Yamaha-Händler erhalten, wurde von
Yamaha für die Verwendung an Ihrem
Fahrzeug ausgelegt, getestet und zugelas-
sen.
Viele Anbieter, die in keiner Beziehung zu
Yamaha stehen, stellen Teile und Zubehör
für Yamaha-Fahrzeuge her oder bieten die
Modifikation von Yamaha-Fahrzeugen an.
Yamaha ist außerstande, die für diesen Zu-
behörmarkt hergestellten Produkte zu tes-
ten. Aus diesem Grunde kann Yamaha die
Verwendung von Zubehör, das nicht von Yamaha verkauft wird oder die Durchfüh-
rung von Modifikationen, die nicht speziell
von Yamaha empfohlen wurden, weder gut-
heißen noch empfehlen, auch dann nicht,
wenn das Produkt oder die Modifikation von
einer Yamaha-Fachwerkstatt verkauft bzw.
eingebaut wurde.
Teile, Zubehör und Modifikationen vom
freien Zubehörmarkt
Es mag Produkte auf dem freien Zubehör-
markt geben, deren Auslegung und Qualität
dem Niveau von Yamaha-Originalzubehör
entspricht, bedenken Sie jedoch, dass eini-
ge Zubehörteile und Modifikationen des
freien Zubehörmarktes nicht geeignet sind
wegen potenzieller Sicherheitsrisiken für
Sie und andere. Der Einbau von Produkten
des freien Zubehörmarktes oder die Durch-
führung von Modifikationen an Ihrem Fahr-
zeug, die dessen Konstruktionsmerkmale
oder Betriebsverhalten verändern, kann Sie
und andere einer höheren Gefahr schwerer
oder tödlicher Verletzungen aussetzen. Sie
sind selbst verantwortlich für Verletzungen,
die mit Änderungen an Ihrem Fahrzeug in
Verbindung stehen.
Halten Sie sich an die folgenden Richtlinien,
sowie an die unter “Beladung” aufgeführten
Punkte, wenn Sie Zubehörteile anbringen.


Niemals Zubehör installieren, das die
Leistung Ihres Motorrads einschrän-
ken würde. Das Zubehör vor Benut-
zung sorgfältig daraufhin inspizieren,
dass es in keiner Weise die Bodenfrei-
heit oder den Wendekreis einschränkt,
den Federungs- oder Lenkausschlag
begrenzt oder die Handhabung der
Bedienungselemente behindert.
Zubehör, das am Lenker oder im
Bereich der Teleskopgabel ange-
bracht wird, kann aufgrund falscher
Gewichtsverteilung zu Instabilität
führen. Wird Zubehör am Lenker
oder im Bereich der Teleskopgabel
angebracht, muss dieses so leicht
wie möglich sein und auf ein Mini-
mum beschränkt werden.
Sperrige oder große Zubehörteile
können die Stabilität des Motorrads
ernsthaft beeinträchtigen. Durch
Wind könnte das Motorrad aus der
Bahn gebracht oder durch Seiten-
wind instabil gemacht werden.
Bestimmte Zubehörteile können
den Fahrer aus seiner normalen
Fahrposition verdrängen. Diese in-
korrekte Fahrposition beschränkt
die Bewegungsfreiheit des Fahrers
und kann die Kontrolle über das
U5PA88G0.book Page 3 Tuesday, June 9, 2009 8:45 AM

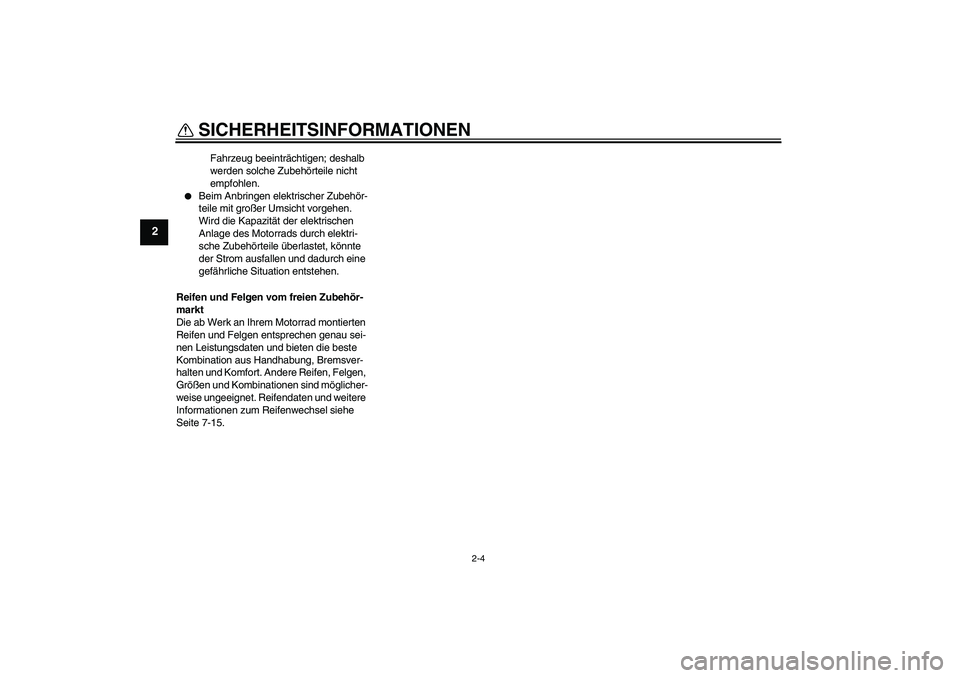

SICHERHEITSINFORMATIONEN
2-4
2
Fahrzeug beeinträchtigen; deshalb
werden solche Zubehörteile nicht
empfohlen.


Beim Anbringen elektrischer Zubehör-
teile mit großer Umsicht vorgehen.
Wird die Kapazität der elektrischen
Anlage des Motorrads durch elektri-
sche Zubehörteile überlastet, könnte
der Strom ausfallen und dadurch eine
gefährliche Situation entstehen.
Reifen und Felgen vom freien Zubehör-
markt
Die ab Werk an Ihrem Motorrad montierten
Reifen und Felgen entsprechen genau sei-
nen Leistungsdaten und bieten die beste
Kombination aus Handhabung, Bremsver-
halten und Komfort. Andere Reifen, Felgen,
Größen und Kombinationen sind möglicher-
weise ungeeignet. Reifendaten und weitere
Informationen zum Reifenwechsel siehe
Seite 7-15.
U5PA88G0.book Page 4 Tuesday, June 9, 2009 8:45 AM

BESCHREIBUNG
3-1
3
GAU10410

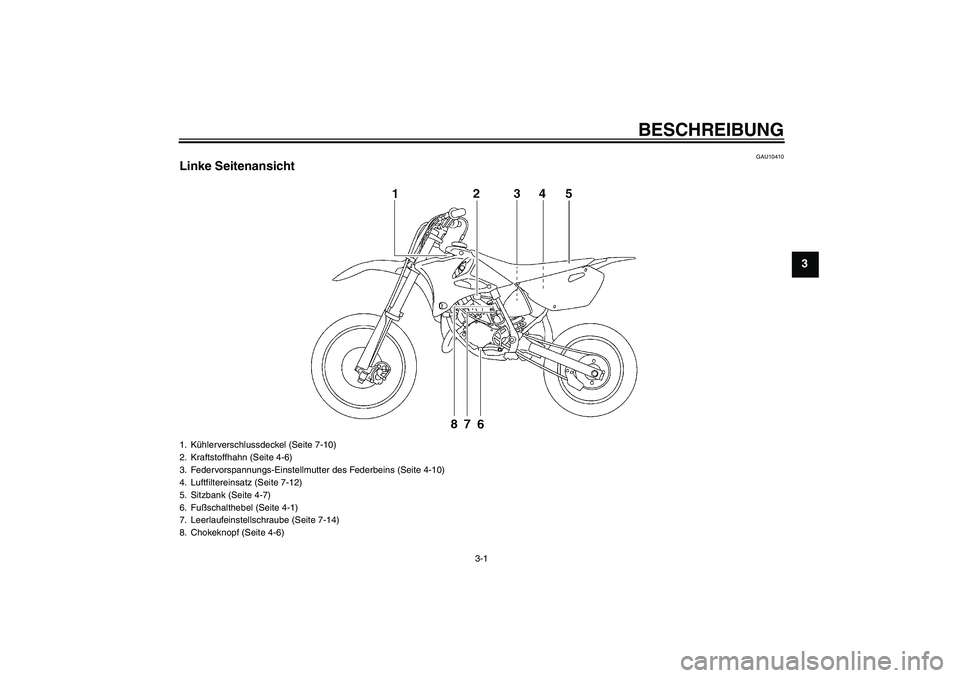

Linke Seitenansicht1. Kühlerverschlussdeckel (Seite 7-10)
2. Kraftstoffhahn (Seite 4-6)
3. Federvorspannungs-Einstellmutter des Federbeins (Seite 4-10)
4. Luftfiltereinsatz (Seite 7-12)
5. Sitzbank (Seite 4-7)
6. Fußschalthebel (Seite 4-1)
7. Leerlaufeinstellschraube (Seite 7-14)
8. Chokeknopf (Seite 4-6)
U5PA88G0.book Page 1 Tuesday, June 9, 2009 8:45 AM

BESCHREIBUNG
3-2
3
GAU10420

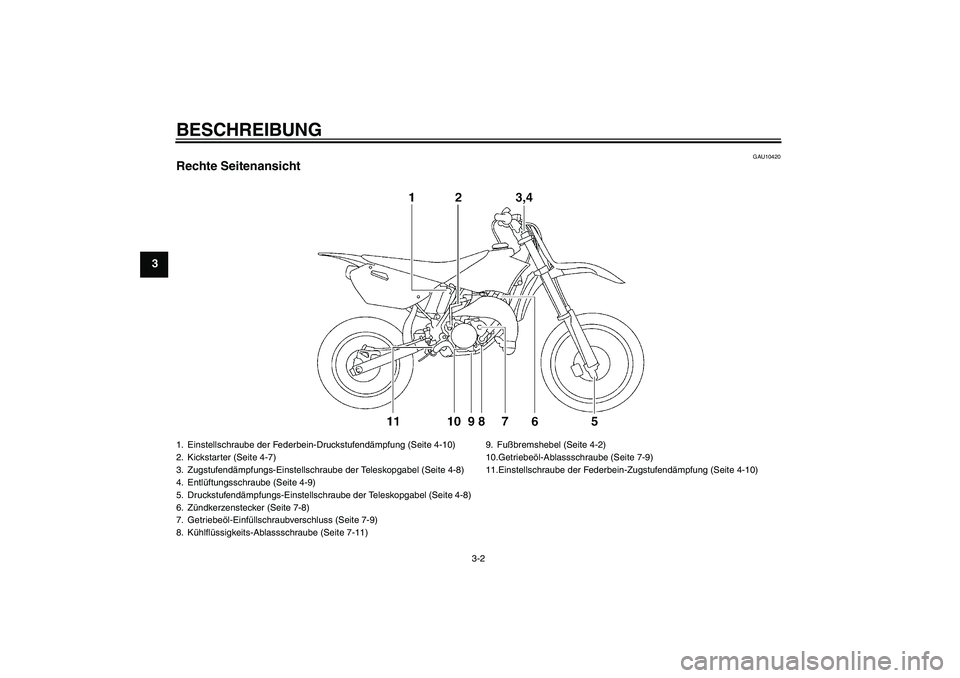

Rechte Seitenansicht1. Einstellschraube der Federbein-Druckstufendämpfung (Seite 4-10)
2. Kickstarter (Seite 4-7)
3. Zugstufendämpfungs-Einstellschraube der Teleskopgabel (Seite 4-8)
4. Entlüftungsschraube (Seite 4-9)
5. Druckstufendämpfungs-Einstellschraube der Teleskopgabel (Seite 4-8)
6. Zündkerzenstecker (Seite 7-8)
7. Getriebeöl-Einfüllschraubverschluss (Seite 7-9)
8. Kühlflüssigkeits-Ablassschraube (Seite 7-11)9. Fußbremshebel (Seite 4-2)
10.Getriebeöl-Ablassschraube (Seite 7-9)
11.Einstellschraube der Federbein-Zugstufendämpfung (Seite 4-10)U5PA88G0.book Page 2 Tuesday, June 9, 2009 8:45 AM

BESCHREIBUNG
3-3
3
GAU10430

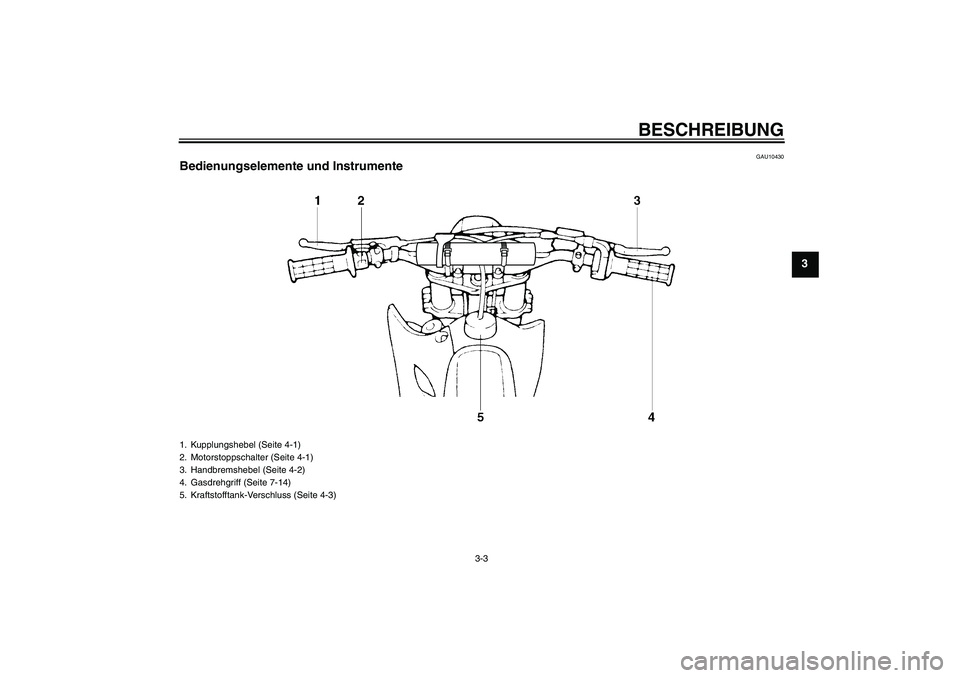

Bedienungselemente und Instrumente1. Kupplungshebel (Seite 4-1)
2. Motorstoppschalter (Seite 4-1)
3. Handbremshebel (Seite 4-2)
4. Gasdrehgriff (Seite 7-14)
5. Kraftstofftank-Verschluss (Seite 4-3)
U5PA88G0.book Page 3 Tuesday, June 9, 2009 8:45 AM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
4-1
4
GAU40660
Lenkerarmatur
GAU12670
Motorstoppschalter “ENGINE STOP”
Diesen Schalter solange drücken, bis der
Motor in einem Notfall, z. B. wenn das Fahr-
zeug stürzt oder wenn der Gaszug klemmt,
stoppt.
GAU12850
Kupplungshebel Der Kupplungshebel befindet sich auf der
linken Seite des Lenkers. Um das Getriebe
auszukuppeln, den Hebel in Richtung Len-
kergriff ziehen. Um das Getriebe einzukup-
peln, den Hebel freigeben. Der Hebel sollte
schnell gezogen und langsam losgelassen
werden, um reibungslosen Kupplungsbe-
trieb zu erzielen.
GAU12870
Fußschalthebel Der Fußschalthebel befindet sich links vom
Motor und wird zusammen mit dem Kupp-
lungshebel betätigt, wenn die Gänge des
Synchrongetriebes, ausgestattet mit 6-Ge-
schwindigkeiten, gewechselt werden.
1. Motorstoppschalter “ENGINE STOP”
1. Kupplungshebel
1. Fußschalthebel
U5PA88G0.book Page 1 Tuesday, June 9, 2009 8:45 AM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
4-2
4
GAU41261

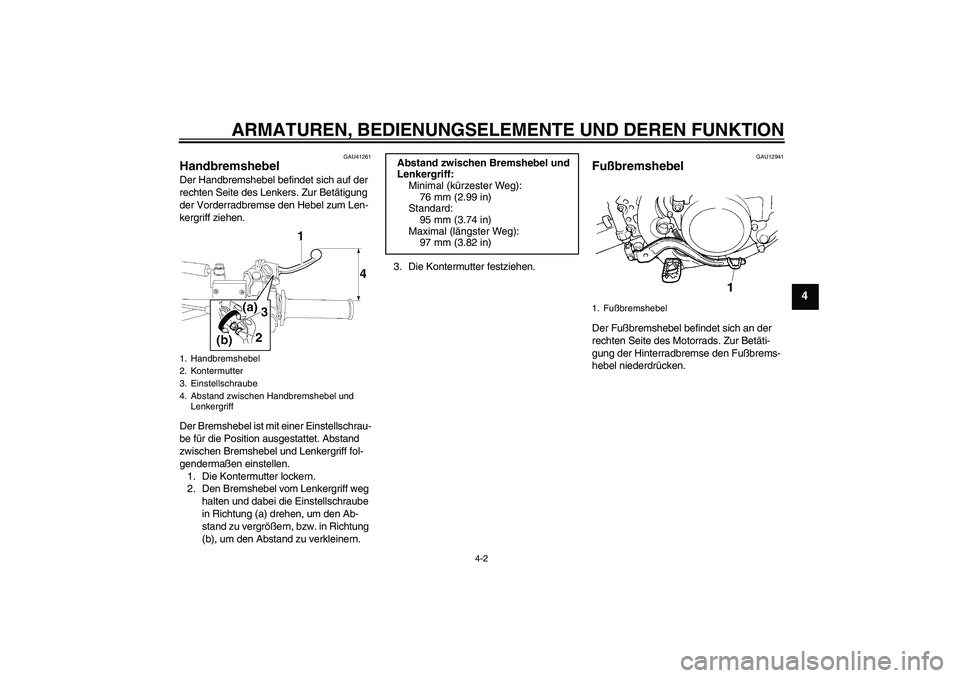

Handbremshebel Der Handbremshebel befindet sich auf der
rechten Seite des Lenkers. Zur Betätigung
der Vorderradbremse den Hebel zum Len-
kergriff ziehen.
Der Bremshebel ist mit einer Einstellschrau-
be für die Position ausgestattet. Abstand
zwischen Bremshebel und Lenkergriff fol-
gendermaßen einstellen.
1. Die Kontermutter lockern.
2. Den Bremshebel vom Lenkergriff weg
halten und dabei die Einstellschraube
in Richtung (a) drehen, um den Ab-
stand zu vergrößern, bzw. in Richtung
(b), um den Abstand zu verkleinern.3. Die Kontermutter festziehen.
GAU12941
Fußbremshebel Der Fußbremshebel befindet sich an der
rechten Seite des Motorrads. Zur Betäti-
gung der Hinterradbremse den Fußbrems-
hebel niederdrücken.
1. Handbremshebel
2. Kontermutter
3. Einstellschraube
4. Abstand zwischen Handbremshebel und
Lenkergriff
Abstand zwischen Bremshebel und
Lenkergriff:
Minimal (kürzester Weg):
76 mm (2.99 in)
Standard:
95 mm (3.74 in)
Maximal (längster Weg):
97 mm (3.82 in)
1. Fußbremshebel
U5PA88G0.book Page 2 Tuesday, June 9, 2009 8:45 AM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
4-3
4
GAU13182
Tankverschluss Den Tankverschluss zum Öffnen gegen
den Uhrzeigersinn aufdrehen und dann ab-
ziehen.
Zum Schließen den Tankverschluss in die
Tanköffnung einsetzen und im Uhrzeiger-
sinn zudrehen.
WARNUNG
GWA11091
Nach dem Betanken sicherstellen, dass
der Tankverschluss korrekt verschlos-
sen ist. Austretender Kraftstoff ist eine
Brandgefahr.
GAU41833
Kraftstoff Dieses Motorrad ist für die Verwendung ei-
nes Gemischs aus Benzin und Zweitakt-
Motoröl ausgelegt. Mischen Sie stets das
Benzin und Öl in einem sauberen Behälter,
bevor Sie es in den Kraftstofftank einfüllen.ACHTUNG
GCA15601
Immer frisches Benzin verwenden und
den Kraftstofftank erst kurz vor der Fahrt
mit der frischen Mischung auffüllen. Nur
vorgemischten Kraftstoff verwenden,
der nicht älter als wenige Stunden ist.Herstellung des Gemischs aus Benzin
und Zweitakt-Motoröl
Füllen Sie zuerst das Zweitakt-Motoröl in ei-
nen sauberen Behälter und fügen Sie dann
Benzin hinzu. Schütteln Sie den Behälter
seitlich hin und her, um den Kraftstoff gut
durchzumischen.
ACHTUNG
GCA15590
Ausschließlich bleifreien Kraftstoff tan-
ken. Die Verwendung verbleiten Kraft-
stoffs verursacht schwerwiegende
1. Kraftstofftank-Verschluss
1. Zweitakt-Motoröl
2. Benzin
3. BehälterEmpfohlener Kraftstoff:
Nur bleifreies Superbenzin
Empfohlenes Zweitakt-Motoröl:
Siehe Seite 9-1.
Fassungsvermögen des Kraftstoff-
tanks:
5.0 L (1.32 US gal, 1.10 Imp.gal)
Mischungsverhältnisse (Benzin zu
Öl):
Einfahrzeit: 15:1
Nach dem Einfahren: 30:1
U5PA88G0.book Page 3 Tuesday, June 9, 2009 8:45 AM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
4-4
4
Schäden an Teilen des Motors, zum Bei-
spiel an den Kolbenringen und der Aus-
puffanlage.Ihr Yamaha Motor wurde für den Betrieb mit
bleifreiem Superbenzin mit einer Oktanzahl
von mindestens 91 [(R+M)/2] oder mit einer
Research-Oktanzahl von mindestens 95
entwickelt. Wenn Klopfen (oder Klingeln)
auftritt, wechseln Sie zu einer anderen
Kraftstoffmarke.
Falls das empfohlene Zweitakt-Motoröl
nicht erhältlich ist, ist ein gleichwertiges Öl
einzusetzen.ACHTUNG
GCA15551
Niemals Zweitakt-Motoröl verschiedener
Sorten mischen. Stets die gleiche Ölsor-
te verwenden, um eine maximale Motor-
leistung zu gewährleisten.
Falls eine andere Ölsorte verwendet
wird, sollten zuerst Kraftstofftank und
Vergaser-Schwimmerkammer völlig ent-
leert werden, bevor die neue Sorte nach-
gefüllt wird.
Füllen des Kraftstofftanks
Vor Fahrtantritt sicherstellen, dass ausrei-
chend Benzin im Tank ist.
WARNUNG
GWA10881
Benzin und Benzindämpfe sind extrem
leicht entzündlich. Befolgen Sie diese
Anweisungen, um Brand- und Explosi-
onsgefahr zu vermeiden und die Verlet-
zungsgefahr beim Betanken zu verrin-
gern.1. Vor dem Tanken den Motor ausschal-
ten und sicherstellen, dass niemand
auf dem Fahrzeug sitzt. Während des
Tankens niemals rauchen und darauf
achten, dass sich keine Funkenquel-
len, offenes Feuer oder andere Zünd-
quellen in der Nähe befinden, ein-schließlich Zündflammen für
Warmwasserbereiter oder Wäsche-
trockner.
2. Den Kraftstofftank nicht überfüllen. Mit
dem Betanken aufhören, wenn der
Kraftstoff den unteren Rand des Ein-
füllstutzens erreicht hat. Da sich der
Kraftstoff bei Erwärmung ausdehnt,
kann bei heißem Motor oder starker
Sonneneinstrahlung Kraftstoff aus
dem Tank austreten.
3. Verschütteten Kraftstoff immer sofort
aufwischen. ACHTUNG: Verschütte-
ten Kraftstoff sofort mit einem sau-
beren, trockenen, weichen Tuch ab-
wischen, da Kraftstoff lackierte
Oberflächen und Kunststoffteile an-
greift.
[GCA10071]
4. Sicherstellen, dass der Tankver-
schluss fest zugedreht ist.
WARNUNG
GWA15151
Benzin ist giftig und kann schwere oder
tödliche Verletzungen verursachen. Ge-
hen Sie mit Benzin vorsichtig um. Sau-
gen Sie Benzin niemals mit dem Mund
an. Falls Sie etwas Benzin verschluckt,
eine größere Menge an Benzindämpfen
eingeatmet oder etwas Benzin in Ihre
Augen bekommen haben, suchen Sie
sofort einen Arzt auf. Gelangt Benzin auf
1. Maximaler Kraftstoffstand
2. Kraftstofftank-Einfüllrohr
U5PA88G0.book Page 4 Tuesday, June 9, 2009 8:45 AM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
4-5
4
Ihre Haut, betroffene Stellen mit Wasser
und Seife waschen. Gelangt Benzin auf
Ihre Kleidung, betroffene Kleidungsstü-
cke wechseln.
GAU41360

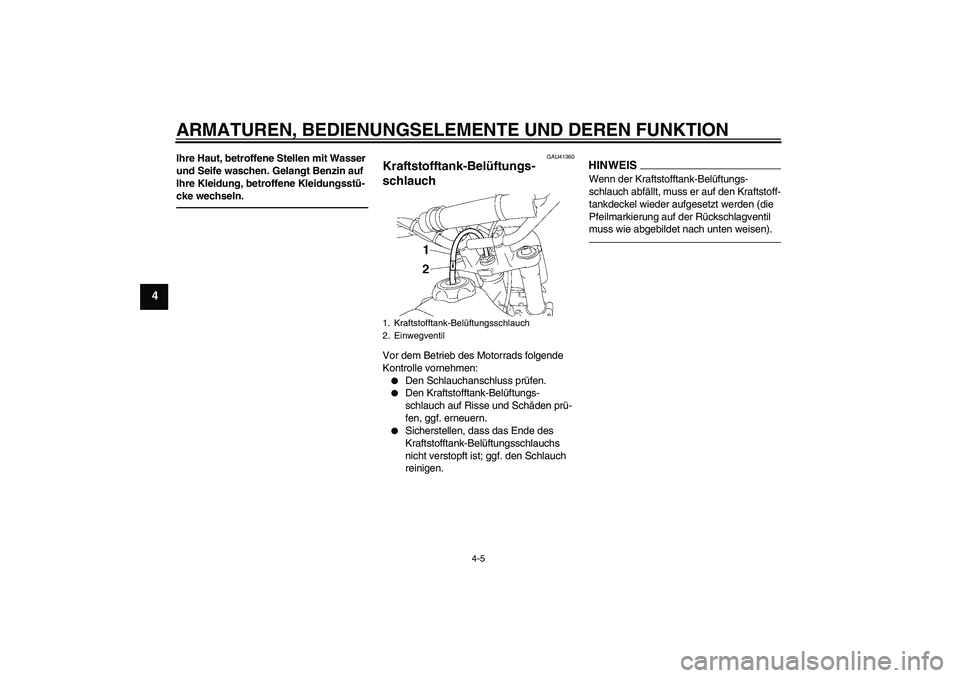

Kraftstofftank-Belüftungs-
schlauch Vor dem Betrieb des Motorrads folgende
Kontrolle vornehmen:

Den Schlauchanschluss prüfen.


Den Kraftstofftank-Belüftungs-
schlauch auf Risse und Schäden prü-
fen, ggf. erneuern.


Sicherstellen, dass das Ende des
Kraftstofftank-Belüftungsschlauchs
nicht verstopft ist; ggf. den Schlauch
reinigen.
HINWEISWenn der Kraftstofftank-Belüftungs-
schlauch abfällt, muss er auf den Kraftstoff-
tankdeckel wieder aufgesetzt werden (die
Pfeilmarkierung auf der Rückschlagventil
muss wie abgebildet nach unten weisen).
1. Kraftstofftank-Belüftungsschlauch
2. Einwegventil
U5PA88G0.book Page 5 Tuesday, June 9, 2009 8:45 AM
