YAMAHA YZ85 2010 Betriebsanleitungen (in German)
Manufacturer: YAMAHA, Model Year: 2010, Model line: YZ85, Model: YAMAHA YZ85 2010Pages: 86, PDF-Größe: 2.63 MB

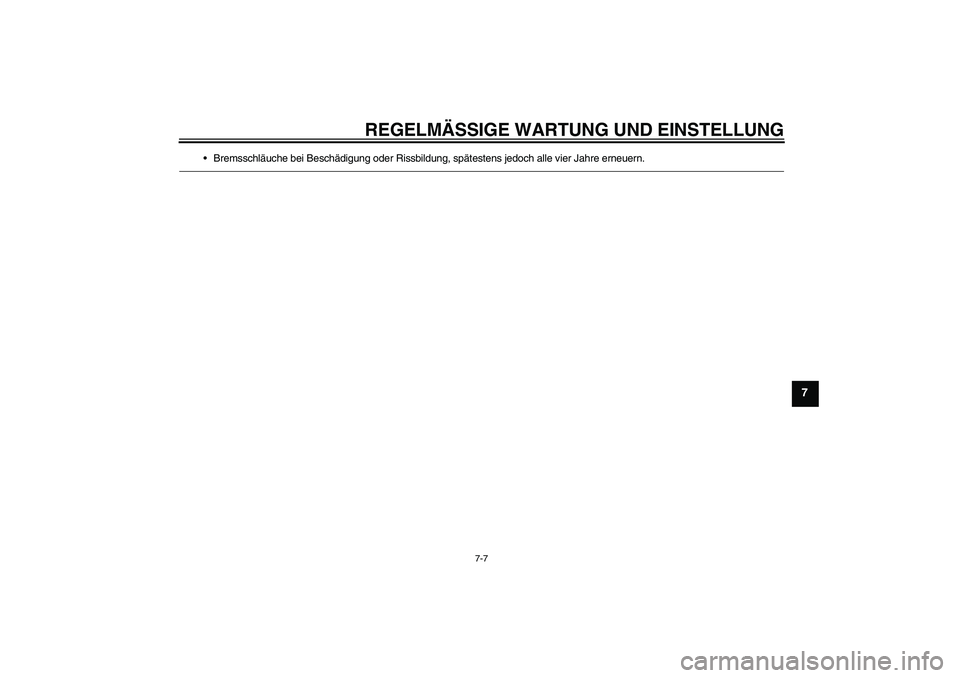

Page 51 of 86
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
7-7
7
Bremsschläuche bei Beschädigung oder Rissbildung, spätestens jedoch alle vier Jahre erneuern.
U5PA88G0.book Page 7 Tuesday, June 9, 2009 8:45 AM

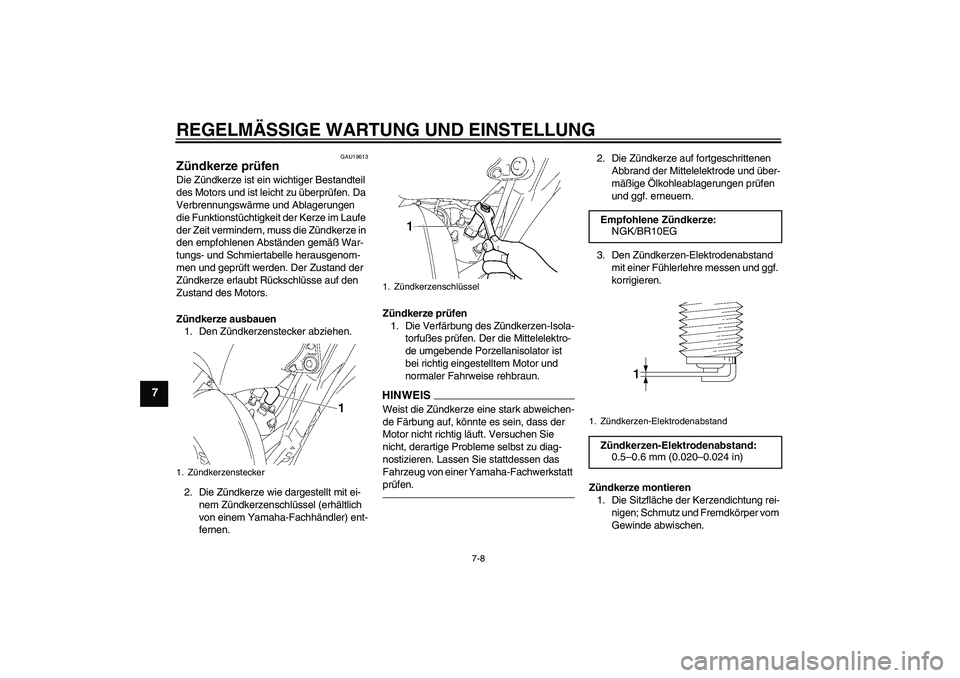

Page 52 of 86
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
7-8
7
GAU19613
Zündkerze prüfen Die Zündkerze ist ein wichtiger Bestandteil
des Motors und ist leicht zu überprüfen. Da
Verbrennungswärme und Ablagerungen
die Funktionstüchtigkeit der Kerze im Laufe
der Zeit vermindern, muss die Zündkerze in
den empfohlenen Abständen gemäß War-
tungs- und Schmiertabelle herausgenom-
men und geprüft werden. Der Zustand der
Zündkerze erlaubt Rückschlüsse auf den
Zustand des Motors.
Zündkerze ausbauen
1. Den Zündkerzenstecker abziehen.
2. Die Zündkerze wie dargestellt mit ei-
nem Zündkerzenschlüssel (erhältlich
von einem Yamaha-Fachhändler) ent-
fernen.Zündkerze prüfen
1. Die Verfärbung des Zündkerzen-Isola-
torfußes prüfen. Der die Mittelelektro-
de umgebende Porzellanisolator ist
bei richtig eingestelltem Motor und
normaler Fahrweise rehbraun.
HINWEI
S
Weist die Zündkerze eine stark abweichen-
de Färbung auf, könnte es sein, dass der
Motor nicht richtig läuft. Versuchen Sie
nicht, derartige Probleme selbst zu diag-
nostizieren. Lassen Sie stattdessen das
Fahrzeug von einer Yamaha-Fachwerkstatt
prüfen.
2. Die Zündkerze auf fortgeschrittenen
Abbrand der Mittelelektrode und über-
mäßige Ölkohleablagerungen prüfen
und ggf. erneuern.
3. Den Zündkerzen-Elektrodenabstand
mit einer Fühlerlehre messen und ggf.
korrigieren.
Zündkerze montieren
1. Die Sitzfläche der Kerzendichtung rei-
nigen; Schmutz und Fremdkörper vom
Gewinde abwischen.
1. Zündkerzenstecker
1. Zündkerzenschlüssel
Empfohlene Zündkerze:
NGK/BR10EG1. Zündkerzen-ElektrodenabstandZündkerzen-Elektrodenabstand:
0.5–0.6 mm (0.020–0.024 in)
U5PA88G0.book Page 8 Tuesday, June 9, 2009 8:45 AM

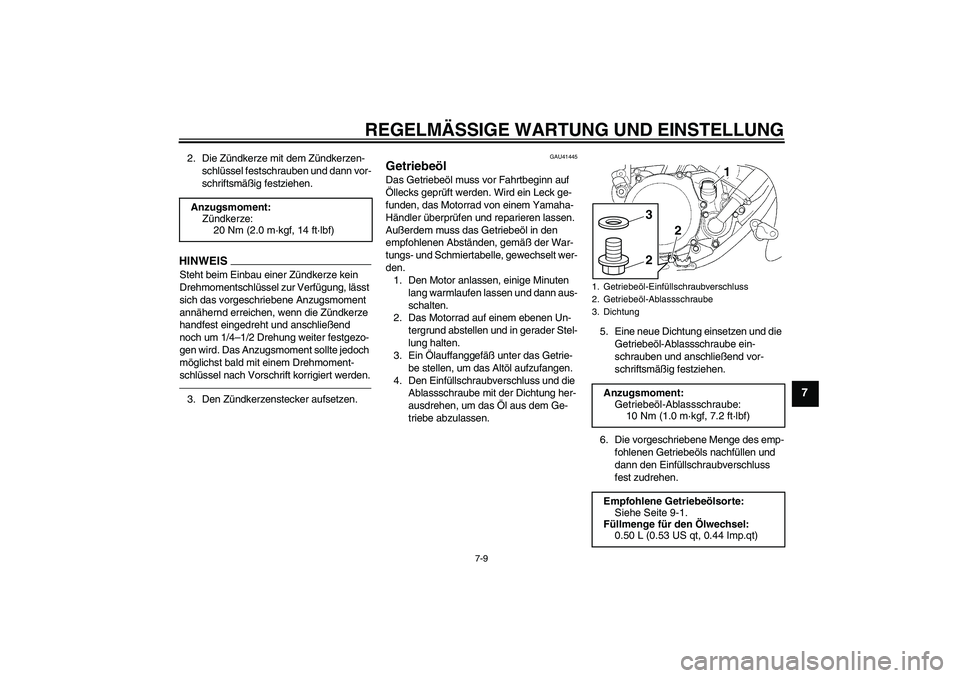

Page 53 of 86
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
7-9
7
2. Die Zündkerze mit dem Zündkerzen-
schlüssel festschrauben und dann vor-
schriftsmäßig festziehen.HINWEISSteht beim Einbau einer Zündkerze kein
Drehmomentschlüssel zur Verfügung, lässt
sich das vorgeschriebene Anzugsmoment
annähernd erreichen, wenn die Zündkerze
handfest eingedreht und anschließend
noch um 1/4–1/2 Drehung weiter festgezo-
gen wird. Das Anzugsmoment sollte jedoch
möglichst bald mit einem Drehmoment-
schlüssel nach Vorschrift korrigiert werden.3. Den Zündkerzenstecker aufsetzen.
GAU41445
Getriebeöl Das Getriebeöl muss vor Fahrtbeginn auf
Öllecks geprüft werden. Wird ein Leck ge-
funden, das Motorrad von einem Yamaha-
Händler überprüfen und reparieren lassen.
Außerdem muss das Getriebeöl in den
empfohlenen Abständen, gemäß der War-
tungs- und Schmiertabelle, gewechselt wer-
den.
1. Den Motor anlassen, einige Minuten
lang warmlaufen lassen und dann aus-
schalten.
2. Das Motorrad auf einem ebenen Un-
tergrund abstellen und in gerader Stel-
lung halten.
3. Ein Ölauffanggefäß unter das Getrie-
be stellen, um das Altöl aufzufangen.
4. Den Einfüllschraubverschluss und die
Ablassschraube mit der Dichtung her-
ausdrehen, um das Öl aus dem Ge-
triebe abzulassen.5. Eine neue Dichtung einsetzen und die
Getriebeöl-Ablassschraube ein-
schrauben und anschließend vor-
schriftsmäßig festziehen.
6. Die vorgeschriebene Menge des emp-
fohlenen Getriebeöls nachfüllen und
dann den Einfüllschraubverschluss
fest zudrehen. Anzugsmoment:
Zündkerze:
20 Nm (2.0 m·kgf, 14 ft·lbf)
1. Getriebeöl-Einfüllschraubverschluss
2. Getriebeöl-Ablassschraube
3. Dichtung
Anzugsmoment:
Getriebeöl-Ablassschraube:
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Empfohlene Getriebeölsorte:
Siehe Seite 9-1.
Füllmenge für den Ölwechsel:
0.50 L (0.53 US qt, 0.44 Imp.qt)
21
2
3
U5PA88G0.book Page 9 Tuesday, June 9, 2009 8:45 AM

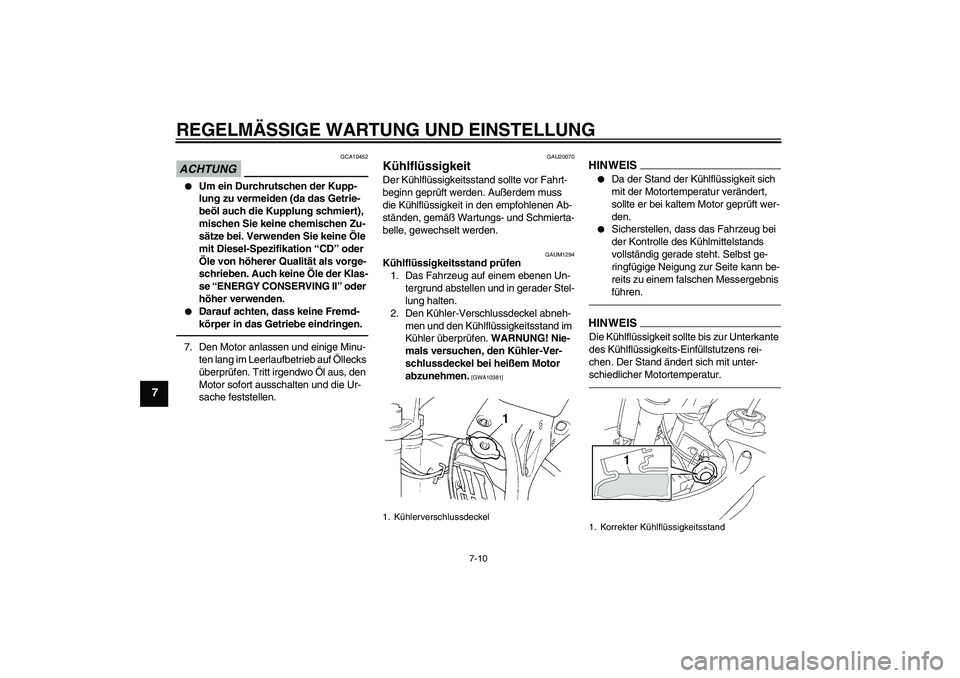

Page 54 of 86
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
7-10
7
ACHTUNG
GCA10452
Um ein Durchrutschen der Kupp-
lung zu vermeiden (da das Getrie-
beöl auch die Kupplung schmiert),
mischen Sie keine chemischen Zu-
sätze bei. Verwenden Sie keine Öle
mit Diesel-Spezifikation “CD” oder
Öle von höherer Qualität als vorge-
schrieben. Auch keine Öle der Klas-
se “ENERGY CONSERVING II” oder
höher verwenden.
Darauf achten, dass keine Fremd-
körper in das Getriebe eindringen.
7. Den Motor anlassen und einige Minu-
ten lang im Leerlaufbetrieb auf Öllecks
überprüfen. Tritt irgendwo Öl aus, den
Motor sofort ausschalten und die Ur-
sache feststellen.
GAU20070
Kühlflüssigkeit Der Kühlflüssigkeitsstand sollte vor Fahrt-
beginn geprüft werden. Außerdem muss
die Kühlflüssigkeit in den empfohlenen Ab-
ständen, gemäß Wartungs- und Schmierta-
belle, gewechselt werden.
GAUM1294
Kühlflüssigkeitsstand prüfen
1. Das Fahrzeug auf einem ebenen Un-
tergrund abstellen und in gerader Stel-
lung halten.
2. Den Kühler-Verschlussdeckel abneh-
men und den Kühlflüssigkeitsstand im
Kühler überprüfen. WARNUNG! Nie-
mals versuchen, den Kühler-Ver-
schlussdeckel bei heißem Motor
abzunehmen.
[GWA10381]
HINWEIS
Da der Stand der Kühlflüssigkeit sich
mit der Motortemperatur verändert,
sollte er bei kaltem Motor geprüft wer-
den.
Sicherstellen, dass das Fahrzeug bei
der Kontrolle des Kühlmittelstands
vollständig gerade steht. Selbst ge-
ringfügige Neigung zur Seite kann be-
reits zu einem falschen Messergebnis
führen.
HINWEISDie Kühlflüssigkeit sollte bis zur Unterkante
des Kühlflüssigkeits-Einfüllstutzens rei-
chen. Der Stand ändert sich mit unter-
schiedlicher Motortemperatur.
1. Kühlerverschlussdeckel
1. Korrekter Kühlflüssigkeitsstand
U5PA88G0.book Page 10 Tuesday, June 9, 2009 8:45 AM

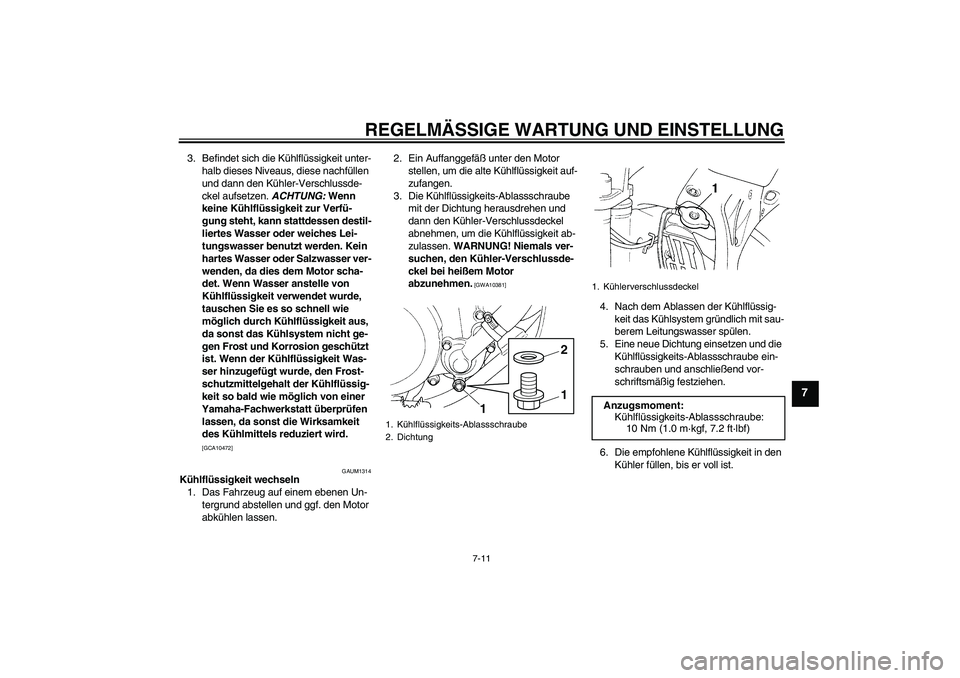

Page 55 of 86
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
7-11
7
3. Befindet sich die Kühlflüssigkeit unter-
halb dieses Niveaus, diese nachfüllen
und dann den Kühler-Verschlussde-
ckel aufsetzen. ACHTUNG: Wenn
keine Kühlflüssigkeit zur Verfü-
gung steht, kann stattdessen destil-
liertes Wasser oder weiches Lei-
tungswasser benutzt werden. Kein
hartes Wasser oder Salzwasser ver-
wenden, da dies dem Motor scha-
det. Wenn Wasser anstelle von
Kühlflüssigkeit verwendet wurde,
tauschen Sie es so schnell wie
möglich durch Kühlflüssigkeit aus,
da sonst das Kühlsystem nicht ge-
gen Frost und Korrosion geschützt
ist. Wenn der Kühlflüssigkeit Was-
ser hinzugefügt wurde, den Frost-
schutzmittelgehalt der Kühlflüssig-
keit so bald wie möglich von einer
Yamaha-Fachwerkstatt überprüfen
lassen, da sonst die Wirksamkeit
des Kühlmittels reduziert wird.
[GCA10472]
GAUM1314
Kühlflüssigkeit wechseln
1. Das Fahrzeug auf einem ebenen Un-
tergrund abstellen und ggf. den Motor
abkühlen lassen.2. Ein Auffanggefäß unter den Motor
stellen, um die alte Kühlflüssigkeit auf-
zufangen.
3. Die Kühlflüssigkeits-Ablassschraube
mit der Dichtung herausdrehen und
dann den Kühler-Verschlussdeckel
abnehmen, um die Kühlflüssigkeit ab-
zulassen. WARNUNG! Niemals ver-
suchen, den Kühler-Verschlussde-
ckel bei heißem Motor
abzunehmen.
[GWA10381]
4. Nach dem Ablassen der Kühlflüssig-
keit das Kühlsystem gründlich mit sau-
berem Leitungswasser spülen.
5. Eine neue Dichtung einsetzen und die
Kühlflüssigkeits-Ablassschraube ein-
schrauben und anschließend vor-
schriftsmäßig festziehen.
6. Die empfohlene Kühlflüssigkeit in den
Kühler füllen, bis er voll ist.
1. Kühlflüssigkeits-Ablassschraube
2. Dichtung
1
1
2
1. Kühlerverschlussdeckel
Anzugsmoment:
Kühlflüssigkeits-Ablassschraube:
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
U5PA88G0.book Page 11 Tuesday, June 9, 2009 8:45 AM

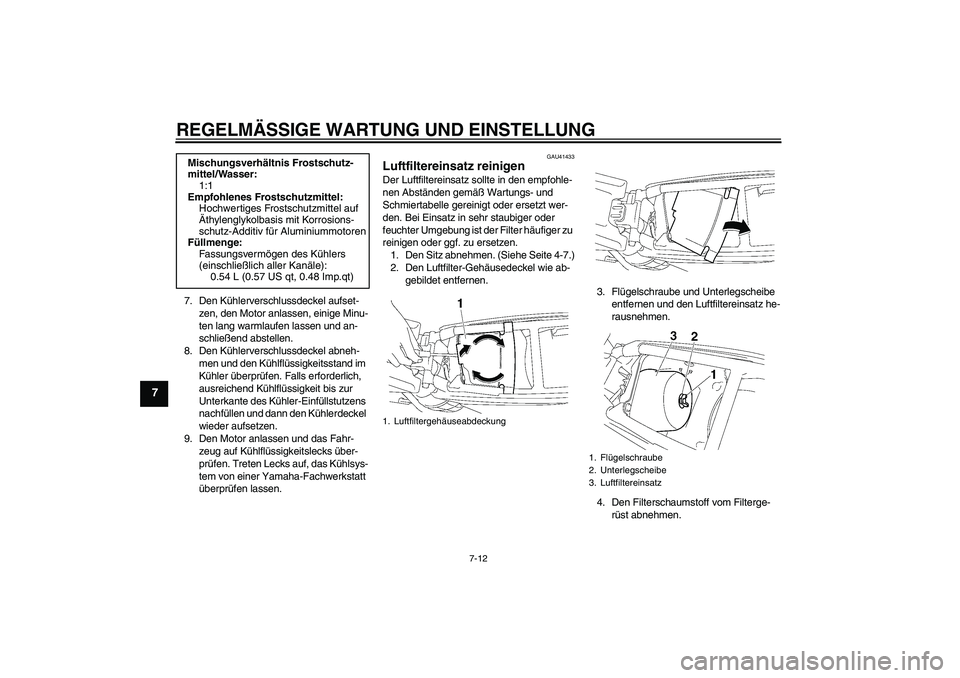

Page 56 of 86
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
7-12
7
7. Den Kühlerverschlussdeckel aufset-
zen, den Motor anlassen, einige Minu-
ten lang warmlaufen lassen und an-
schließend abstellen.
8. Den Kühlerverschlussdeckel abneh-
men und den Kühlflüssigkeitsstand im
Kühler überprüfen. Falls erforderlich,
ausreichend Kühlflüssigkeit bis zur
Unterkante des Kühler-Einfüllstutzens
nachfüllen und dann den Kühlerdeckel
wieder aufsetzen.
9. Den Motor anlassen und das Fahr-
zeug auf Kühlflüssigkeitslecks über-
prüfen. Treten Lecks auf, das Kühlsys-
tem von einer Yamaha-Fachwerkstatt
überprüfen lassen.
GAU41433
Luftfiltereinsatz reinigen Der Luftfiltereinsatz sollte in den empfohle-
nen Abständen gemäß Wartungs- und
Schmiertabelle gereinigt oder ersetzt wer-
den. Bei Einsatz in sehr staubiger oder
feuchter Umgebung ist der Filter häufiger zu
reinigen oder ggf. zu ersetzen.
1. Den Sitz abnehmen. (Siehe Seite 4-7.)
2. Den Luftfilter-Gehäusedeckel wie ab-
gebildet entfernen.
3. Flügelschraube und Unterlegscheibe
entfernen und den Luftfiltereinsatz he-
rausnehmen.
4. Den Filterschaumstoff vom Filterge-
rüst abnehmen. Mischungsverhältnis Frostschutz-
mittel/Wasser:
1:1
Empfohlenes Frostschutzmittel:
Hochwertiges Frostschutzmittel auf
Äthylenglykolbasis mit Korrosions-
schutz-Additiv für Aluminiummotoren
Füllmenge:
Fassungsvermögen des Kühlers
(einschließlich aller Kanäle):
0.54 L (0.57 US qt, 0.48 Imp.qt)1. Luftfiltergehäuseabdeckung
1. Flügelschraube
2. Unterlegscheibe
3. Luftfiltereinsatz
U5PA88G0.book Page 12 Tuesday, June 9, 2009 8:45 AM

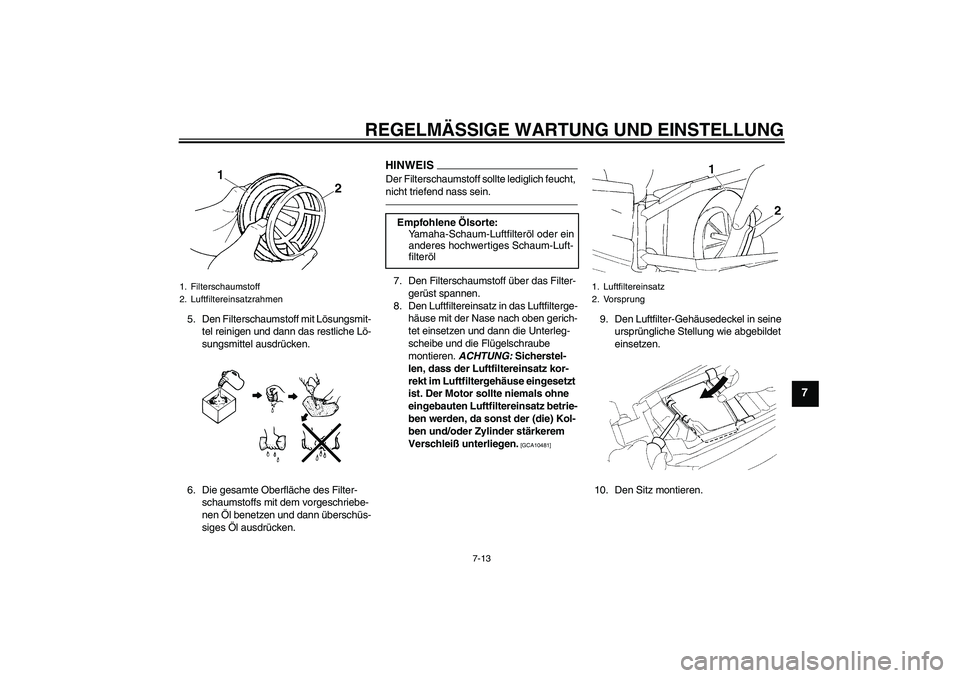

Page 57 of 86
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
7-13
7
5. Den Filterschaumstoff mit Lösungsmit-
tel reinigen und dann das restliche Lö-
sungsmittel ausdrücken.
6. Die gesamte Oberfläche des Filter-
schaumstoffs mit dem vorgeschriebe-
nen Öl benetzen und dann überschüs-
siges Öl ausdrücken.
HINWEISDer Filterschaumstoff sollte lediglich feucht,
nicht triefend nass sein.7. Den Filterschaumstoff über das Filter-
gerüst spannen.
8. Den Luftfiltereinsatz in das Luftfilterge-
häuse mit der Nase nach oben gerich-
tet einsetzen und dann die Unterleg-
scheibe und die Flügelschraube
montieren. ACHTUNG: Sicherstel-
len, dass der Luftfiltereinsatz kor-
rekt im Luftfiltergehäuse eingesetzt
ist. Der Motor sollte niemals ohne
eingebauten Luftfiltereinsatz betrie-
ben werden, da sonst der (die) Kol-
ben und/oder Zylinder stärkerem
Verschleiß unterliegen.
[GCA10481]
9. Den Luftfilter-Gehäusedeckel in seine
ursprüngliche Stellung wie abgebildet
einsetzen.
10. Den Sitz montieren.
1. Filterschaumstoff
2. Luftfiltereinsatzrahmen
Empfohlene Ölsorte:
Yamaha-Schaum-Luftfilteröl oder ein
anderes hochwertiges Schaum-Luft-
filteröl
1. Luftfiltereinsatz
2. Vorsprung
U5PA88G0.book Page 13 Tuesday, June 9, 2009 8:45 AM

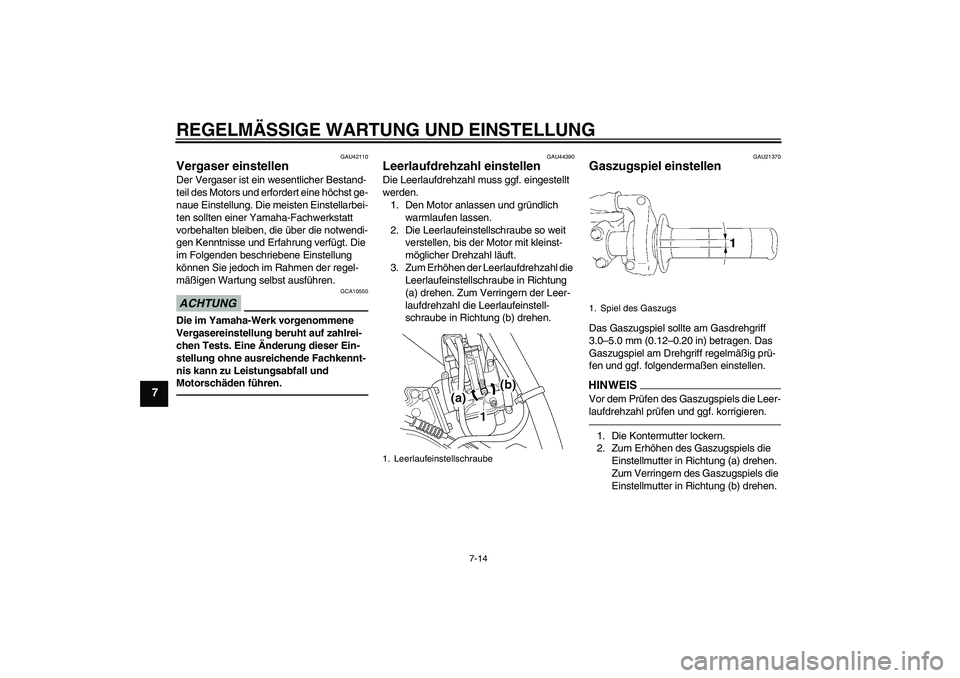

Page 58 of 86
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
7-14
7
GAU42110
Vergaser einstellen Der Vergaser ist ein wesentlicher Bestand-
teil des Motors und erfordert eine höchst ge-
naue Einstellung. Die meisten Einstellarbei-
ten sollten einer Yamaha-Fachwerkstatt
vorbehalten bleiben, die über die notwendi-
gen Kenntnisse und Erfahrung verfügt. Die
im Folgenden beschriebene Einstellung
können Sie jedoch im Rahmen der regel-
mäßigen Wartung selbst ausführen.ACHTUNG
GCA10550
Die im Yamaha-Werk vorgenommene
Vergasereinstellung beruht auf zahlrei-
chen Tests. Eine Änderung dieser Ein-
stellung ohne ausreichende Fachkennt-
nis kann zu Leistungsabfall und
Motorschäden führen.
GAU44390
Leerlaufdrehzahl einstellen Die Leerlaufdrehzahl muss ggf. eingestellt
werden.
1. Den Motor anlassen und gründlich
warmlaufen lassen.
2. Die Leerlaufeinstellschraube so weit
verstellen, bis der Motor mit kleinst-
möglicher Drehzahl läuft.
3. Zum Erhöhen der Leerlaufdrehzahl die
Leerlaufeinstellschraube in Richtung
(a) drehen. Zum Verringern der Leer-
laufdrehzahl die Leerlaufeinstell-
schraube in Richtung (b) drehen.
GAU21370
Gaszugspiel einstellen Das Gaszugspiel sollte am Gasdrehgriff
3.0–5.0 mm (0.12–0.20 in) betragen. Das
Gaszugspiel am Drehgriff regelmäßig prü-
fen und ggf. folgendermaßen einstellen.HINWEI
S
Vor dem Prüfen des Gaszugspiels die Leer-
laufdrehzahl prüfen und ggf. korrigieren.1. Die Kontermutter lockern.
2. Zum Erhöhen des Gaszugspiels die
Einstellmutter in Richtung (a) drehen.
Zum Verringern des Gaszugspiels die
Einstellmutter in Richtung (b) drehen.
1. Leerlaufeinstellschraube
1. Spiel des Gaszugs
U5PA88G0.book Page 14 Tuesday, June 9, 2009 8:45 AM
Page 59 of 86

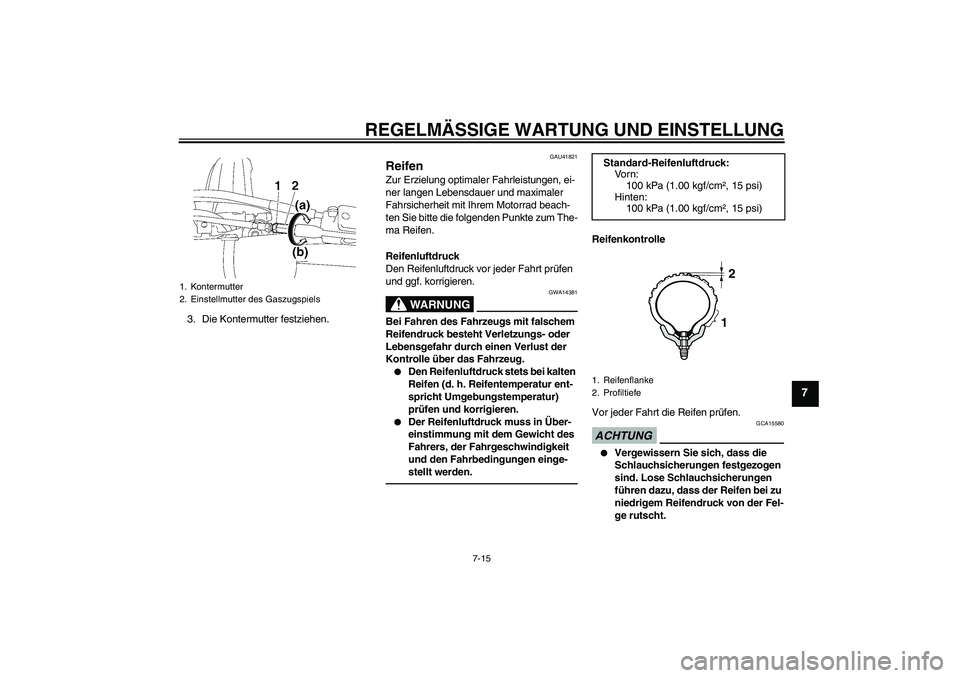

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
7-15
7
3. Die Kontermutter festziehen.
GAU41821
Reifen Zur Erzielung optimaler Fahrleistungen, ei-
ner langen Lebensdauer und maximaler
Fahrsicherheit mit Ihrem Motorrad beach-
ten Sie bitte die folgenden Punkte zum The-
ma Reifen.
Reifenluftdruck
Den Reifenluftdruck vor jeder Fahrt prüfen
und ggf. korrigieren.
WARNUNG
GWA14381
Bei Fahren des Fahrzeugs mit falschem
Reifendruck besteht Verletzungs- oder
Lebensgefahr durch einen Verlust der
Kontrolle über das Fahrzeug.
Den Reifenluftdruck stets bei kalten
Reifen (d. h. Reifentemperatur ent-
spricht Umgebungstemperatur)
prüfen und korrigieren.
Der Reifenluftdruck muss in Über-
einstimmung mit dem Gewicht des
Fahrers, der Fahrgeschwindigkeit
und den Fahrbedingungen einge-
stellt werden.
Reifenkontrolle
Vor jeder Fahrt die Reifen prüfen.ACHTUNG
GCA15580
Vergewissern Sie sich, dass die
Schlauchsicherungen festgezogen
sind. Lose Schlauchsicherungen
führen dazu, dass der Reifen bei zu
niedrigem Reifendruck von der Fel-
ge rutscht.
1. Kontermutter
2. Einstellmutter des Gaszugspiels
Standard-Reifenluftdruck:
Vo r n :
100 kPa (1.00 kgf/cm², 15 psi)
Hinten:
100 kPa (1.00 kgf/cm², 15 psi)
1. Reifenflanke
2. Profiltiefe
12
U5PA88G0.book Page 15 Tuesday, June 9, 2009 8:45 AM
Page 60 of 86
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
7-16
7
Vergewissern Sie sich, dass der
Ventilstutzen senkrecht steht. Ein
schräg stehender Ventilstutzen
zeigt an, dass der Reifen gegenüber
seiner ursprünglichen Lage auf der
Felge verrutscht ist. Drehen Sie den
Reifen so, dass der Ventilstutzen
wieder gerade steht.
Bei unzureichender Profiltiefe, Nägeln oder
Glassplittern in der Lauffläche, rissigen
Flanken usw. den Reifen umgehend von ei-
ner Yamaha-Fachwerkstatt wechseln las-
sen.
Reifenausführung
Dieses Motorrad ist mit Speichenrädern
und Schlauchreifen ausgerüstet.
WARNUNG
GWA10461
Die Vorder- und Hinterreifen sollten im-
mer vom selben Hersteller und von glei-
cher Ausführung sein. Anderenfalls
kann sich das Fahrverhalten des Fahr-
zeugs ändern und es kann zu Unfällen
kommen.
Ausschließlich die nachfolgenden Reifen
sind nach zahlreichen Tests von der
Yamaha Motor Co., Ltd. freigegeben wor-
den.
WARNUNG
GWA14390
Abgenutzte Reifen unverzüglich
von einer Yamaha-Fachwerkstatt
austauschen lassen. Übermäßig
abgefahrene Reifen beeinträchti-
gen die Fahrstabilität und können
zum Verlust der Kontrolle über das
Motorrad führen.
Den Austausch von Bauteilen, die
mit den Rädern und der Bremsanla-
ge zu tun haben, sowie den Reifen-
wechsel grundsätzlich von einer
Yamaha-Fachwerkstatt vornehmen
lassen, die über die notwendige
fachliche Erfahrung verfügt.
Ein beschädigter Schlauch sollte
am besten nicht mehr repariert wer-
den. Falls die Lage es jedoch erfor-
dert, die Reparatur mit größter
Sorgfalt ausführen und den
Schlauch dann möglichst bald er-
neuern.
Mindestprofiltiefe (vorn und hinten):
4.0 mm (0.16 in)
Vorderreifen:
Größe:
YZ85 70/100-17 40M
YZ85LW 70/100-19 42M
YZ85LWZ 70/100-19 42M
YZ85Z 70/100-17 40M
Hersteller/Modell:
YZ85 DUNLOP/D739FA (ZAF)
YZ85 DUNLOP/D756F
(AUT)(BEL)(CHE)(DEU)(DNK)(ES
P)(FIN)(FRA)(GBR)(GRC)(IRL)(IT
A)(NLD)(NOR)(POL)(PRT)(SVN)(
SWE)
YZ85LW DUNLOP/D739FA (ZAF)
YZ85LW DUNLOP/D756F
(AUT)(BEL)(CHE)(DEU)(DNK)(ES
P)(FIN)(FRA)(GBR)(GRC)(IRL)(IT
A)(NLD)(NOR)(POL)(PRT)(SVN)(
SWE)
YZ85LWZ DUNLOP/D756F
YZ85Z DUNLOP/D756F
Hinterreifen:
Größe:
YZ85 90/100-14 49M
YZ85LW 90/100-16 52M
YZ85LWZ 90/100-16 52M
YZ85Z 90/100-14 49M
Hersteller/Modell:
DUNLOP/D756
U5PA88G0.book Page 16 Tuesday, June 9, 2009 8:45 AM
