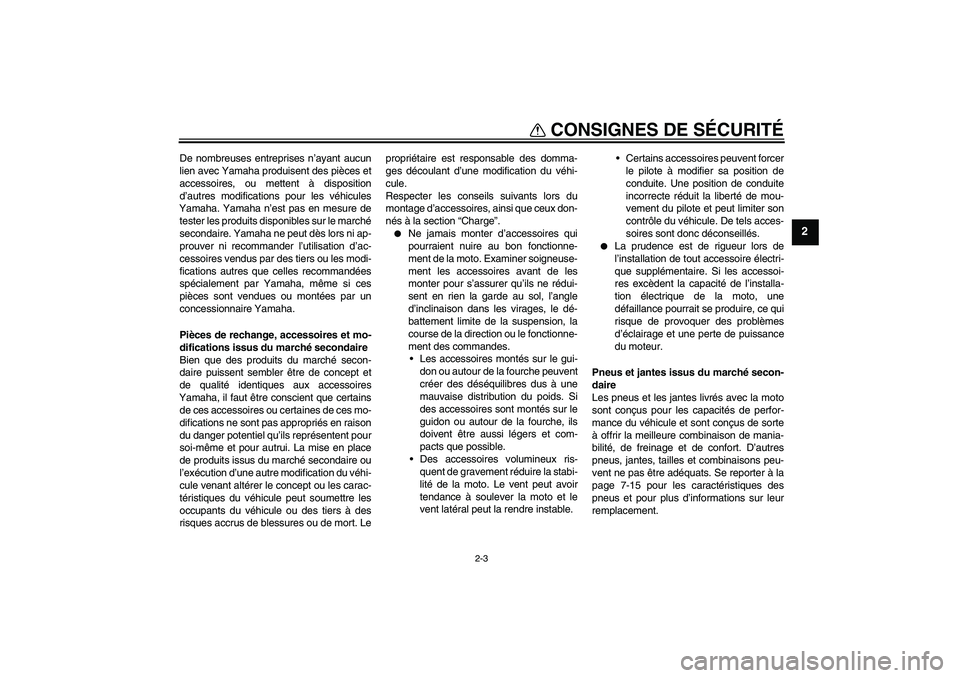

CONSIGNES DE SÉCURITÉ
2-3
2
De nombreuses entreprises n’ayant aucun
lien avec Yamaha produisent des pièces et
accessoires, ou mettent à disposition
d’autres modifications pour les véhicules
Yamaha. Yamaha n’est pas en mesure de
tester les produits disponibles sur le marché
secondaire. Yamaha ne peut dès lors ni ap-
prouver ni recommander l’utilisation d’ac-
cessoires vendus par des tiers ou les modi-
fications autres que celles recommandées
spécialement par Yamaha, même si ces
pièces sont vendues ou montées par un
concessionnaire Yamaha.
Pièces de rechange, accessoires et mo-
difications issus du marché secondaire
Bien que des produits du marché secon-
daire puissent sembler être de concept et
de qualité identiques aux accessoires
Yamaha, il faut être conscient que certains
de ces accessoires ou certaines de ces mo-
difications ne sont pas appropriés en raison
du danger potentiel qu’ils représentent pour
soi-même et pour autrui. La mise en place
de produits issus du marché secondaire ou
l’exécution d’une autre modification du véhi-
cule venant altérer le concept ou les carac-
téristiques du véhicule peut soumettre les
occupants du véhicule ou des tiers à des
risques accrus de blessures ou de mort. Lepropriétaire est responsable des domma-
ges découlant d’une modification du véhi-
cule.
Respecter les conseils suivants lors du
montage d’accessoires, ainsi que ceux don-
nés à la section “Charge”.


Ne jamais monter d’accessoires qui
pourraient nuire au bon fonctionne-
ment de la moto. Examiner soigneuse-
ment les accessoires avant de les
monter pour s’assurer qu’ils ne rédui-
sent en rien la garde au sol, l’angle
d’inclinaison dans les virages, le dé-
battement limite de la suspension, la
course de la direction ou le fonctionne-
ment des commandes.
Les accessoires montés sur le gui-
don ou autour de la fourche peuvent
créer des déséquilibres dus à une
mauvaise distribution du poids. Si
des accessoires sont montés sur le
guidon ou autour de la fourche, ils
doivent être aussi légers et com-
pacts que possible.
Des accessoires volumineux ris-
quent de gravement réduire la stabi-
lité de la moto. Le vent peut avoir
tendance à soulever la moto et le
vent latéral peut la rendre instable.Certains accessoires peuvent forcer
le pilote à modifier sa position de
conduite. Une position de conduite
incorrecte réduit la liberté de mou-
vement du pilote et peut limiter son
contrôle du véhicule. De tels acces-
soires sont donc déconseillés.


La prudence est de rigueur lors de
l’installation de tout accessoire électri-
que supplémentaire. Si les accessoi-
res excèdent la capacité de l’installa-
tion électrique de la moto, une
défaillance pourrait se produire, ce qui
risque de provoquer des problèmes
d’éclairage et une perte de puissance
du moteur.
Pneus et jantes issus du marché secon-
daire
Les pneus et les jantes livrés avec la moto
sont conçus pour les capacités de perfor-
mance du véhicule et sont conçus de sorte
à offrir la meilleure combinaison de mania-
bilité, de freinage et de confort. D’autres
pneus, jantes, tailles et combinaisons peu-
vent ne pas être adéquats. Se reporter à la
page 7-15 pour les caractéristiques des
pneus et pour plus d’informations sur leur
remplacement.
U5PA88F0.book Page 3 Tuesday, June 9, 2009 8:43 AM

DESCRIPTION
3-1
3
FAU10410
Vue gauche1. Bouchon du radiateur (page 7-10)
2. Robinet de carburant (page 4-6)
3.Écrou de réglage de la précontrainte de ressort du combiné ressort-
amortisseur (page 4-10)
4.Élément du filtre à air (page 7-12)
5. Selle (page 4-7)
6. Sélecteur (page 4-1)
7. Vis de butée de papillon des gaz (page 7-14)
8. Bouton de starter (page 4-6)U5PA88F0.book Page 1 Tuesday, June 9, 2009 8:43 AM

DESCRIPTION
3-2
3
FAU10420

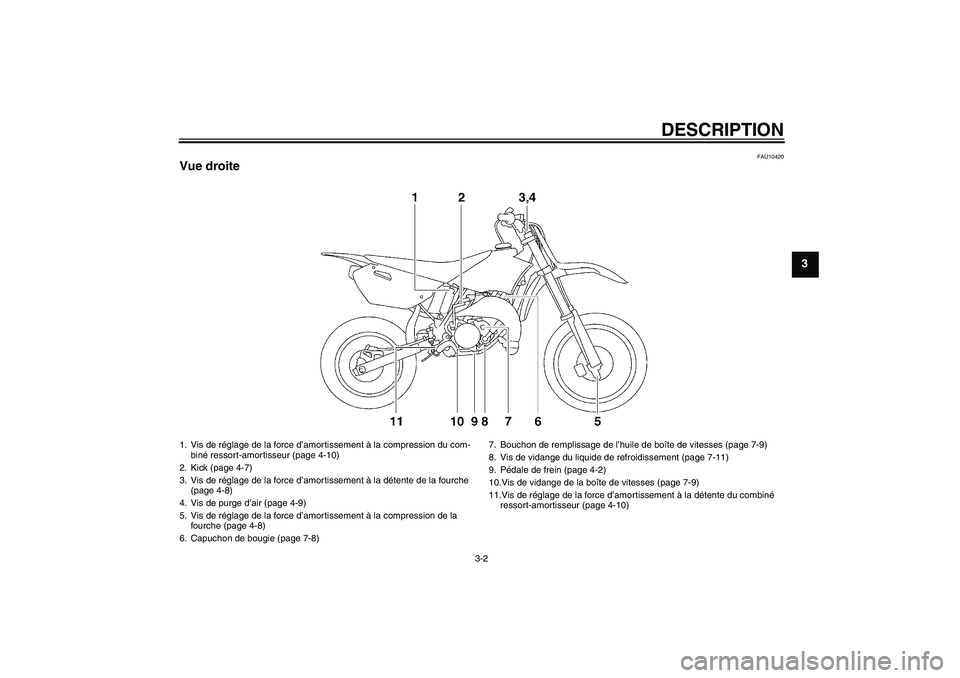

Vue droite1. Vis de réglage de la force d’amortissement à la compression du com-
biné ressort-amortisseur (page 4-10)
2. Kick (page 4-7)
3. Vis de réglage de la force d’amortissement à la détente de la fourche
(page 4-8)
4. Vis de purge d’air (page 4-9)
5. Vis de réglage de la force d’amortissement à la compression de la
fourche (page 4-8)
6. Capuchon de bougie (page 7-8)7. Bouchon de remplissage de l’huile de boîte de vitesses (page 7-9)
8. Vis de vidange du liquide de refroidissement (page 7-11)
9. Pédale de frein (page 4-2)
10.Vis de vidange de la boîte de vitesses (page 7-9)
11.Vis de réglage de la force d’amortissement à la détente du combiné
ressort-amortisseur (page 4-10)
U5PA88F0.book Page 2 Tuesday, June 9, 2009 8:43 AM

DESCRIPTION
3-3
3
FAU10430

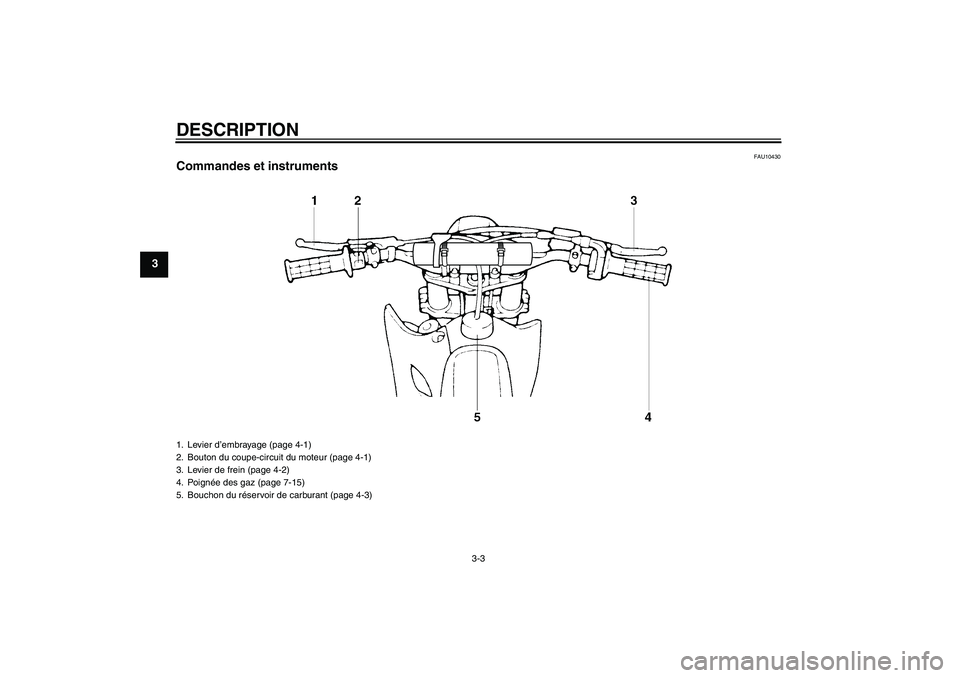

Commandes et instruments1. Levier d’embrayage (page 4-1)
2. Bouton du coupe-circuit du moteur (page 4-1)
3. Levier de frein (page 4-2)
4. Poignée des gaz (page 7-15)
5. Bouchon du réservoir de carburant (page 4-3)U5PA88F0.book Page 3 Tuesday, June 9, 2009 8:43 AM

COMMANDES ET INSTRUMENTS
4-1
4
FAU40660
Contacteur au guidon
FAU12670
Coupe-circuit du moteur “ENGINE
STOP”
En cas d’urgence, comme par exemple, lors
d’une chute ou d’un blocage de câble des
gaz, maintenir ce bouton enfoncé jusqu’à
ce que le moteur se coupe.
FAU12850
Levier d’embrayage Le levier d’embrayage se trouve à la poi-
gnée gauche. Pour débrayer, tirer le levier
vers la poignée. Pour embrayer, relâcher le
levier. Un fonctionnement en douceur s’ob-
tient en tirant le levier rapidement et en le
relâchant lentement.
FAU12870
Sélecteur Le sélecteur est situé du côté gauche de la
moto et s’utilise conjointement avec le levier
d’embrayage lors du changement des 6 vi-
tesses à prise constante dont la boîte de vi-
tesses est équipée.
1. Bouton du coupe-circuit du moteur “ENGINE
STOP”
1. Levier d’embrayage
1. Sélecteur
U5PA88F0.book Page 1 Tuesday, June 9, 2009 8:43 AM

COMMANDES ET INSTRUMENTS
4-2
4
FAU41261
Levier de frein Le levier de frein est situé à la poignée
droite. Pour actionner le frein avant, tirer le
levier vers la poignée.
Le levier de frein est équipé d’une vis de ré-
glage de position. Régler la distance entre
le levier de frein et la poignée du guidon
comme suit.
1. Desserrer le contre-écrou.
2. Tout en éloignant le levier de la poi-
gnée du guidon en le repoussant, tour-
ner la vis de réglage dans le sens (a)
pour augmenter la distance et dans le
sens (b) pour la réduire.3. Serrer le contre-écrou.
FAU12941
Pédale de frein La pédale de frein est située du côté droit de
la moto. Pour actionner le frein arrière, ap-
puyer sur la pédale de frein.
1. Levier de frein
2. Contre-écrou
3. Vis de réglage
4. Distance entre le levier de frein et la poignée
Distance entre le levier de frein et la
poignée du guidon :
Minimum (la plus courte) :
76 mm (2.99 in)
Standard :
95 mm (3.74 in)
Maximum (la plus longue) :
97 mm (3.82 in)
1. Pédale de frein
U5PA88F0.book Page 2 Tuesday, June 9, 2009 8:43 AM

COMMANDES ET INSTRUMENTS
4-3
4
FAU13182
Bouchon du réservoir de carbu-
rant Pour retirer le bouchon du réservoir de car-
burant, le tourner dans le sens inverse des
aiguilles d’une montre, puis l’enlever.
Pour remettre le bouchon du réservoir de
carburant en place, l’introduire dans l’orifice
du réservoir, puis le tourner dans le sens
des aiguilles d’une montre.
AVERTISSEMENT
FWA11091
S’assurer que le bouchon du réservoir
de carburant est refermé correctement
après avoir effectué le plein. Une fuite de
carburant constitue un risque d’incen-
die.
FAU41833
Carburant Cette moto fonctionne à l’aide d’un mélange
d’essence et d’huile moteur 2 temps. Tou-
jours préparer un mélange d’essence et
d’huile dans un récipient propre avant de
remplir le réservoir de carburant.ATTENTION
FCA15601
Toujours utiliser une essence fraîche et
remplir le réservoir de carburant de mé-
lange frais juste avant l’utilisation du vé-
hicule. Ne pas utiliser de mélange pré-
paré plus de quelques heures au
préalable.Préparation du mélange essence et huile
moteur 2 temps
Verser l’huile moteur 2 temps dans un réci-
pient propre, puis ajouter l’essence. Agiter
le récipient d’un côté à l’autre afin d’incorpo-
rer parfaitement l’essence.
ATTENTION
FCA15590
Utiliser uniquement de l’essence sans
plomb. L’utilisation d’essence avec
plomb endommagerait gravement cer-
1. Bouchon du réservoir de carburant
1. Huile moteur 2 temps
2. Essence
3. Récipient
Carburant recommandé:
Essence super sans plomb unique-
ment
Huile moteur 2 temps
recommandée:
Voir page 9-1.
Capacité du réservoir de carburant :
5.0 L (1.32 US gal, 1.10 Imp.gal)
Proportion (essence et huile) :
Période de rodage : 15:1
Après le rodage : 30:1
U5PA88F0.book Page 3 Tuesday, June 9, 2009 8:43 AM

COMMANDES ET INSTRUMENTS
4-4
4
taines pièces du moteur, telles que les
segments, ainsi que le système d’échap-
pement.Ce moteur Yamaha fonctionne à l’essence
super sans plomb d’un indice d’octane à la
pompe [(R+M)/2] de 91 ou plus, ou d’un in-
dice d’octane recherche de 95 ou plus. Si
des cognements ou cliquetis surviennent,
changer de marque d’essence.
Si l’huile moteur 2 temps recommandée
n’est pas disponible, recourir à une huile
équivalente.ATTENTION
FCA15551
Ne jamais utiliser deux marques d’huile
moteur 2 temps différentes pour le
même mélange. Toujours utiliser le
même type d’huile pour assurer le ren-
dement optimal du moteur.
S’il s’avère nécessaire d’utiliser une
marque d’huile différente, veiller à vidan-
ger le mélange précédent du réservoir
de carburant et de la cuve à niveau cons-
tant avant de refaire le plein.

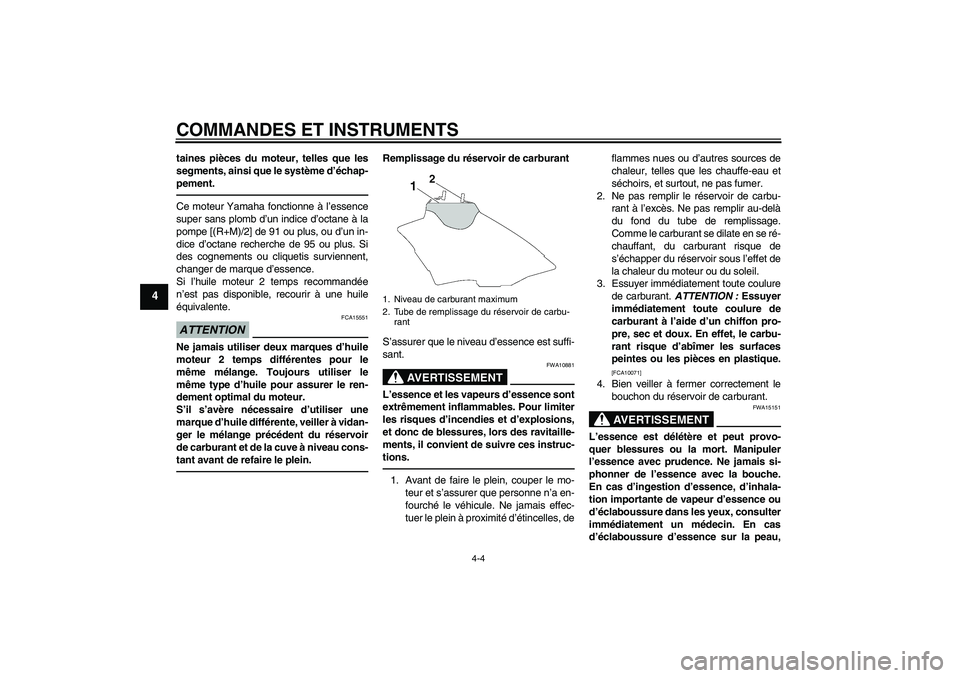

Remplissage du réservoir de carburant
S’assurer que le niveau d’essence est suffi-
sant.
AVERTISSEMENT
FWA10881
L’essence et les vapeurs d’essence sont
extrêmement inflammables. Pour limiter
les risques d’incendies et d’explosions,
et donc de blessures, lors des ravitaille-
ments, il convient de suivre ces instruc-
tions.1. Avant de faire le plein, couper le mo-
teur et s’assurer que personne n’a en-
fourché le véhicule. Ne jamais effec-
tuer le plein à proximité d’étincelles, deflammes nues ou d’autres sources de
chaleur, telles que les chauffe-eau et
séchoirs, et surtout, ne pas fumer.
2. Ne pas remplir le réservoir de carbu-
rant à l’excès. Ne pas remplir au-delà
du fond du tube de remplissage.
Comme le carburant se dilate en se ré-
chauffant, du carburant risque de
s’échapper du réservoir sous l’effet de
la chaleur du moteur ou du soleil.
3. Essuyer immédiatement toute coulure
de carburant. ATTENTION : Essuyer
immédiatement toute coulure de
carburant à l’aide d’un chiffon pro-
pre, sec et doux. En effet, le carbu-
rant risque d’abîmer les surfaces
peintes ou les pièces en plastique.
[FCA10071]
4. Bien veiller à fermer correctement le
bouchon du réservoir de carburant.
AVERTISSEMENT
FWA15151
L’essence est délétère et peut provo-
quer blessures ou la mort. Manipuler
l’essence avec prudence. Ne jamais si-
phonner de l’essence avec la bouche.
En cas d’ingestion d’essence, d’inhala-
tion importante de vapeur d’essence ou
d’éclaboussure dans les yeux, consulter
immédiatement un médecin. En cas
d’éclaboussure d’essence sur la peau,
1. Niveau de carburant maximum
2. Tube de remplissage du réservoir de carbu-
rant
U5PA88F0.book Page 4 Tuesday, June 9, 2009 8:43 AM

COMMANDES ET INSTRUMENTS
4-5
4
se laver immédiatement à l’eau et au sa-
von. En cas d’éclaboussure d’essence
sur les vêtements, changer immédiate-
ment de vêtements.
FAU41360

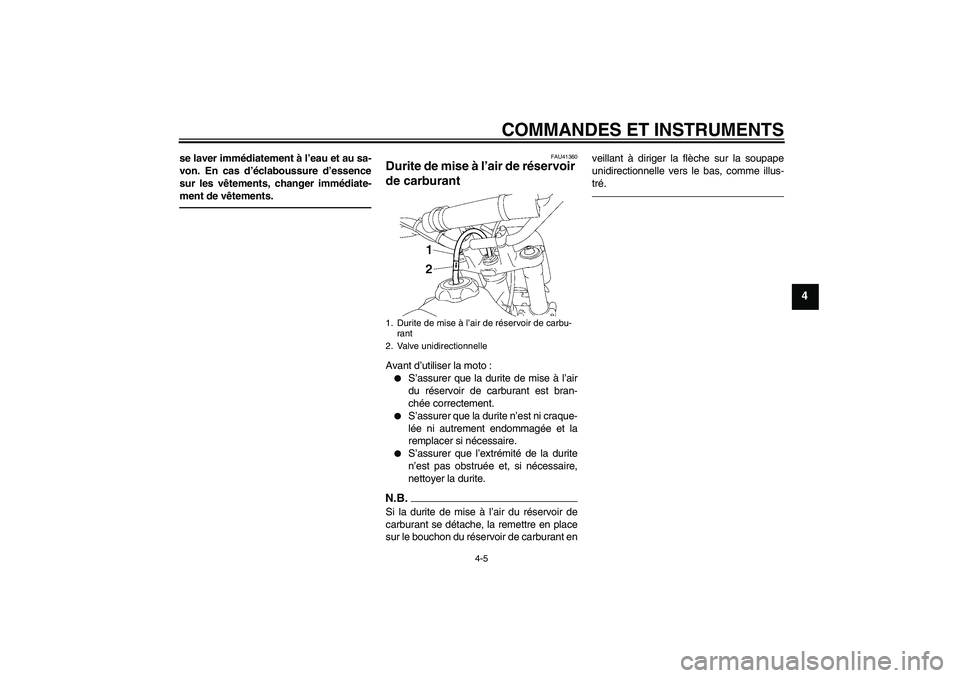

Durite de mise à l’air de réservoir
de carburant Avant d’utiliser la moto :

S’assurer que la durite de mise à l’air
du réservoir de carburant est bran-
chée correctement.


S’assurer que la durite n’est ni craque-
lée ni autrement endommagée et la
remplacer si nécessaire.


S’assurer que l’extrémité de la durite
n’est pas obstruée et, si nécessaire,
nettoyer la durite.
N.B.Si la durite de mise à l’air du réservoir de
carburant se détache, la remettre en place
sur le bouchon du réservoir de carburant enveillant à diriger la flèche sur la soupape
unidirectionnelle vers le bas, comme illus-
tré.1. Durite de mise à l’air de réservoir de carbu-
rant
2. Valve unidirectionnelle
U5PA88F0.book Page 5 Tuesday, June 9, 2009 8:43 AM

COMMANDES ET INSTRUMENTS
4-6
4
FAU41280
Robinet de carburant Le robinet de carburant fournit le carburant
du réservoir au carburateur, tout en le fil-
trant.
Le robinet de carburant a deux positions :
OFF (fermé)
Le carburant ne passe pas. Toujours remet-
tre la manette à cette position quand le mo-
teur est arrêté.ON (ouvert)
Le carburant parvient au carburateur. À
moins de manquer de carburant, placer la
manette à cette position avant de démarrer.
FAU13640
Bouton de starter La mise en marche à froid requiert un mé-
lange air-carburant plus riche. C’est le star-
ter qui permet d’enrichir le mélange.
Déplacer le bouton vers (a) pour ouvrir le
starter.
Déplacer le bouton vers (b) pour fermer le
starter.
1. Flèche placée sur “OFF”
1. Flèche placée sur “ON”
1. Bouton de starter
U5PA88F0.book Page 6 Tuesday, June 9, 2009 8:43 AM
