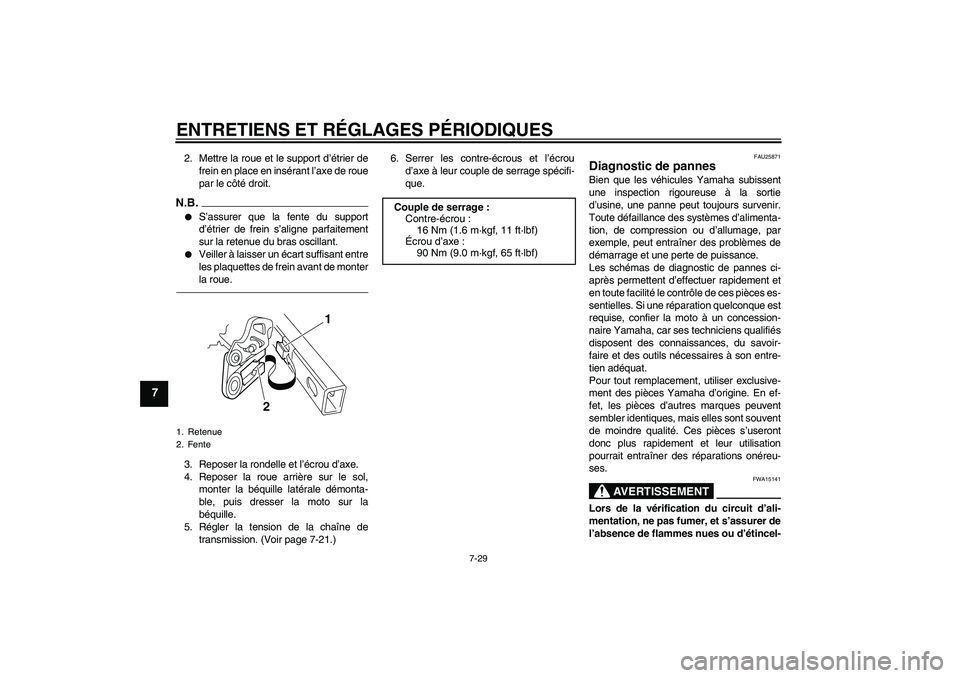

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
7-29
7
2. Mettre la roue et le support d’étrier de
frein en place en insérant l’axe de roue
par le côté droit.N.B.
S’assurer que la fente du support
d’étrier de frein s’aligne parfaitement
sur la retenue du bras oscillant.
Veiller à laisser un écart suffisant entre
les plaquettes de frein avant de monter
la roue.
3. Reposer la rondelle et l’écrou d’axe.
4. Reposer la roue arrière sur le sol,
monter la béquille latérale démonta-
ble, puis dresser la moto sur la
béquille.
5. Régler la tension de la chaîne de
transmission. (Voir page 7-21.)6. Serrer les contre-écrous et l’écrou
d’axe à leur couple de serrage spécifi-
que.
FAU25871
Diagnostic de pannes Bien que les véhicules Yamaha subissent
une inspection rigoureuse à la sortie
d’usine, une panne peut toujours survenir.
Toute défaillance des systèmes d’alimenta-
tion, de compression ou d’allumage, par
exemple, peut entraîner des problèmes de
démarrage et une perte de puissance.
Les schémas de diagnostic de pannes ci-
après permettent d’effectuer rapidement et
en toute facilité le contrôle de ces pièces es-
sentielles. Si une réparation quelconque est
requise, confier la moto à un concession-
naire Yamaha, car ses techniciens qualifiés
disposent des connaissances, du savoir-
faire et des outils nécessaires à son entre-
tien adéquat.
Pour tout remplacement, utiliser exclusive-
ment des pièces Yamaha d’origine. En ef-
fet, les pièces d’autres marques peuvent
sembler identiques, mais elles sont souvent
de moindre qualité. Ces pièces s’useront
donc plus rapidement et leur utilisation
pourrait entraîner des réparations onéreu-
ses.
AVERTISSEMENT
FWA15141
Lors de la vérification du circuit d’ali-
mentation, ne pas fumer, et s’assurer de
l’absence de flammes nues ou d’étincel-
1. Retenue
2. Fente
21
Couple de serrage :
Contre-écrou :
16 Nm (1.6 m·kgf, 11 ft·lbf)
Écrou d’axe :
90 Nm (9.0 m·kgf, 65 ft·lbf)
