PFLEGE UND STILLLEGUNG DE S MOTORRAD S
8-4
8
e. Den Zündkerzenstecker von der
Zündkerze abziehen, die Zündker-
ze einschrauben und den Zünd-
kerzenstecker wieder auf die
Zündkerze aufsetzen.
WARNUNG! Um Beschä dig un-
g en un d Verletzun gen durch
Funken zu vermei den, beim
Durch drehen des Motors si-
cherstellen, dass die Zünd ker-
zenelektro den geer det sin d.

[GWA10952]
5. Alle Seilzüge und Drehpunkte aller He- bel und des Fußbremshebels schmie-
ren.
6. Den Luftdruck der Reifen kontrollieren und ggf. korrigieren. Anschließend
das Motorrad so aufbocken, dass bei-
de Räder über dem Boden schweben.
Anderenfalls jeden Monat die Räder
etwas verdrehen, damit die Reifen
nicht ständig an derselben Stelle auf-
liegen und dadurch beschädigt wer-
den.
7. Den Schalldämpfer mit Plastiktüten so abdecken, dass keine Feuchtigkeit
eindringen kann.HINWEISNotwendige Reparaturen vor der Stillle-
gung des Motorrads ausführen.
U1SN83G0.book Page 4 Wedne sday, September 3, 2014 2:15 PM

TECHNISCHE DATEN
9-1
9
A bmessun gen:Gesamtlänge:
YZ85 1821 mm (71.7 in)
YZ85F 1821 mm (71.7 in)
YZ85LW 1899 mm (74.8 in)
YZ85LWF 1899 mm (74.8 in)
Gesamtbreite:
758 mm (29.8 in)
Gesamthöhe: YZ85 1126 mm (44.3 in)
YZ85F 1126 mm (44.3 in)
YZ85LW 1156 mm (45.5 in)
YZ85LWF 1156 mm (45.5 in)
Sitzhöhe: YZ85 841 mm (33.1 in)
YZ85F 841 mm (33.1 in)
YZ85LW 873 mm (34.4 in)
YZ85LWF 873 mm (34.4 in)
Radstand:
YZ85 1257 mm (49.5 in)
YZ85F 1257 mm (49.5 in)
YZ85LW 1285 mm (50.6 in)
YZ85LWF 1285 mm (50.6 in)
Bodenfreiheit: YZ85 330 mm (12.99 in)
YZ85F 330 mm (12.99 in)
YZ85LW 360 mm (14.17 in)
YZ85LWF 360 mm (14.17 in)Gewicht:Gewicht (fahrfertig):
YZ85 71 kg (157 lb)
YZ85F 71 kg (157 lb)
YZ85LW 73 kg (161 lb)
YZ85LWF 73 kg (161 lb)
Motor:Bauart:Flüssigkeitsgekühlter 2-Takt-Motor
Zylinderanordnung:
Einzylinder
Hubraum: 85 cm3
Bohrung × Hub:
47.5 × 47.8 mm (1.87 × 1.88 in)
Verdichtungsverhältnis:
8.1 : 1
Startsystem: Kickstarter
Schmiersystem: MischungMotoröl:Sorte (Viskosität):YAMALUBE 2RGetrie beöl:Sorte:
YAMALUBE 4 (10W-40) oder SAE 10W-40
Füllmenge für den Ölwechsel: 0.50 L (0.53 US qt, 0.44 Imp.qt)Füllmeng e:Kühlers (einschließlich aller Kanäle):
0.54 L (0.57 US qt, 0.48 Imp.qt)Luftfilter:Luftfiltereinsatz:NasselementKraftstoff:Empfohlener Kraftstoff:Ausschließlich bleifreies Superbenzin
Tankvolumen (Gesamtinhalt): 5.0 L (1.32 US gal, 1.10 Imp.gal)
Ver gaser:Typ × Anzahl:
PWK28 x 1Zün dkerze(n):Hersteller/Modell:
NGK/BR10EG
Zündkerzen-Elektrodenabstand: 0.5–0.6 mm (0.020–0.024 in)Kupplun g:Kupplungsbauart:
Mehrscheiben-ÖlbadkupplungKraftü bertra gun g:Primäruntersetzungsverhältnis:
3.611 (65/18)
Achsantrieb: Kette
Sekundäruntersetzungsverhältnis: YZ85 3.428 (48/14)
YZ85F 3.428 (48/14)
YZ85LW 3.714 (52/14)
YZ85LWF 3.714 (52/14)
Getriebeart:
klauengeschaltetes 6-Gang-Getriebe
Getriebebetätigung: Fußbedienung (links)
Getriebeabstufung: 1. Gang: 2.454 (27/11)
2. Gang: 1.882 (32/17)
3. Gang:
1.529 (26/17)
4. Gang: 1.294 (22/17)
U1SN83G0.book Page 1 Wedne sday, September 3, 2014 2:15 PM

TECHNISCHE DATEN
9-2
9
5. Gang:
1.130 (26/23)
6. Gang: 1.000 (25/25)
Fahr gestell:Rahmenbauart:
Halbdoppelschleifenrohrrahmen
Lenkkopfwinkel: YZ85 26.30 Grad
YZ85F 26.30 Grad
YZ85LW 26.00 Grad
YZ85LWF 26.00 Grad
Nachlauf:
YZ85 88 mm (3.5 in)
YZ85F 88 mm (3.5 in)
YZ85LW 99 mm (3.9 in)
YZ85LWF 99 mm (3.9 in)Vor derreifen:Ausführung:
Schlauchreifen
Dimension:
YZ85 70/100-17 40M
YZ85F 70/100-17 40M
YZ85LW 70/100-19 42M
YZ85LWF 70/100-19 42M
Hersteller/Typ: DUNLOP/MX51FHinterreifen:Ausführung:
Schlauchreifen Dimension:
YZ85 90/100-14 49M
YZ85F 90/100-14 49M
YZ85LW 90/100-16 52M
YZ85LWF 90/100-16 52M
Hersteller/Typ: DUNLOP/MX51
Reifenluft druck ( bei kaltem Reifen):
Vorn:
100 kPa (1.00 kgf/cm2, 15 psi)
Hinten: 100 kPa (1.00 kgf/cm2, 15 psi)
Vor derra d:Rad-Bauart:
Speichenrad
Felgengröße: YZ85 17x1.40
YZ85F 17x1.40
YZ85LW 19x1.40
YZ85LWF 19x1.40Hinterra d:Rad-Bauart:
Speichenrad
Felgengröße: YZ85 14x1.60
YZ85F 14x1.60
YZ85LW 16x1.85
YZ85LWF 16x1.85Vor derra dbremse:Bauart:
Einzelscheibenbremse
Betätigung: Handbedienung (rechts) Empfohlene Flüssigkeit:
DOT 4
Hinterra dbremse:Bauart:
Einzelscheibenbremse
Betätigung: Fußbedienung (rechts)
Empfohlene Flüssigkeit: DOT 4Vor derra d-Fe derun g:Bauart:
Teleskopgabel
Feder/Stoßdämpfer-Bauart: Spiralfeder, hydraulisch gedämpft
Federweg:
275 mm (10.8 in)Hinterra d-Fe derun g:Bauart:
Schwinge (Gelenkaufhängung)
Feder/Stoßdämpfer-Bauart:
Spiralfeder, hydraulisch gedämpft,
gasdruckunterstützt
Federweg:
YZ85 282 mm (11.1 in)
YZ85F 282 mm (11.1 in)
YZ85LW 287 mm (11.3 in)
YZ85LWF 287 mm (11.3 in)Elektrische Anlag e:Zündsystem:
CDI
U1SN83G0.book Page 2 Wedne sday, September 3, 2014 2:15 PM

KUNDENINFORMATION
10-1
10
GAU53562
Id entifizierun gsnummernÜbertragen Sie die Fahrzeug-Identifizie-
rungsnummer, die Motor-Seriennummer
sowie die Daten der Modellcode-Plakette
in die dafür vorgesehenen Felder. Diese
Identifizierungsnummern benötigen Sie für
die Registrierung des Fahrzeugs bei der
Zulassungsbehörde sowie für die Bestel-
lung von Ersatzteilen bei Yamaha-Händ-
lern.
FAHRZEUG-
IDENTIFIZIERUNGSNUMMER:
MOTOR-SERIENNUMMER:
MODELLCODE-PLAKETTE:
GAU26401
Fahrzeu g-I dentifizierun gsnummer
Die Fahrzeug-Identifizierungsnummer ist
am Lenkkopfrohr eingeschlagen. Tragen
Sie diese Nummer in das entsprechende
Feld ein.HINWEISDie Fahrzeug-Identifizierungsnummer dient
zur Identifizierung ihres Motorrads, und
wird von der Zulassungsbehörde regist-
riert.
GAU26442
Motor- Seriennummer
Die Motor-Seriennummer ist im Kurbelge-
häuse eingeschlagen.
GAU26461
Mo dellco de-Plakette
1. Fahrzeug-Identifizierungsnummer
1. Motor-Seriennummer
1. Modellcode-Plakette
1
U1SN83G0.book Page 1 Wedne sday, September 3, 2014 2:15 PM

KUNDENINFORMATION
10-2
10
Die Modellcode-Plakette ist an der gezeig-
ten Stelle auf dem Rahmen angebracht.
Übertragen Sie Informationen auf dieser
Plakette in die vorgesehenen Felder. Diese
Informationen benötigen Sie zur Ersatzteil-
Bestellung bei Ihrem Yamaha-Händler.
U1SN83G0.book Page 2 Wednesday, September 3, 2014 2:15 PM

11-1
11
INDEXAAbstellen ................................................. 8-3
Antriebsketten-Durchhang.................... 7-21
Antriebskette, säubern und schmieren ........................................... 7-23
Aufkleber, Lage ....................................... 1-1BBowdenzüge, prüfen und schmieren .... 7-23
Bremsflüssigkeitsstand, prüfen ............ 7-20
Bremsflüssigkeit, wechseln .................. 7-21CChokeknopf ............................................ 4-7EEinfahrzeit ............................................... 6-3FFahrzeug-Identifizierungsnummer ........ 10-1
Federbein, einstellen............................. 4-10
Fehlersuchdiagramme .......................... 7-31
Fehlersuche .......................................... 7-30
Fußbremshebel ....................................... 4-3
Fußbremshebel, prüfen und
schmieren ........................................... 7-24
Fußschalthebel ....................................... 4-2
Fußschalthebel, prüfen ......................... 7-19GGasdrehgriff und Gaszug, kontrollieren
und schmieren .................................... 7-23
Getriebeöl ............................................... 7-9HHandbremshebel .................................... 4-2
Handbrems- und Kupplungshebel,
prüfen und schmieren......................... 7-24
Hinterrad ............................................... 7-28
Hinterradaufhängung, sc hmieren ......... 7-25
IIdentifizierungsnummern ...................... 10-1KKickstarter .............................................. 4-7
Kraftstoff................................................. 4-3
Kraftstoffhahn ......................................... 4-6
Kraftstofftank-Belüftungsschlauch ......... 4-5
Kühlflüssigkeit ...................................... 7-10
Kupplungshebel ..................................... 4-1
Kupplungshebel-Spiel, einstellen ......... 7-17LLage der Teile ......................................... 3-1
Leerlaufdrehzahl ................................... 7-14
Lenkerarmatur ........................................ 4-1
Lenkung, prüfen ................................... 7-26
Luftfiltereinsatz, reinigen ...................... 7-12MModellcode-Plakette ............................ 10-1
Motor, Anlassen eines warm
gelaufenen............................................ 6-1
Motorrad aufbocken ............................. 7-27
Motor-Seriennummer ........................... 10-1
Motorstoppschalter ................................ 4-1PParken .................................................... 6-4
Pflege ..................................................... 8-1RRäder .................................................... 7-17
Radlager, prüfen ................................... 7-26
Reifen ................................................... 7-15SSchalten ................................................. 6-2
Scheibenbremsbeläge des Vorder- und Hinterrads, prüfen .......... 7-19 Schwingen-Drehpunkte,
schmieren......7-25
Seitenständer ........................................4-12
Sicherheitsinformationen ........................2-1
Sitzbank ..................................................4-7
Spiel des Gasdrehgriffs, einstellen .......7-15
Spiel des Handbremshebels, prüfen.....7-18
Starten und Warmfahren eines kalten Motors ..................................................6-1
TTankverschluss .......................................4-3
Technische Daten ...................................9-1
Teleskopgabel, einstellen........................4-8
Teleskopgabel, Entlüftung ......................4-9
Teleskopgabel, prüfen ..........................7-25VVergaser, einstellen ...............................7-14
Vorderrad ..............................................7-27
Vorsicht bei Mattfarben...........................8-1WWartungsintervalle und Schmierdienst ...7-2ZZündkerze, prüfen ...................................7-8
U1SN83G0.book Page 1 Wedne sday, September 3, 2014 2:15 PM

U1SN83G0.book Page 2 Wednesday, September 3, 2014 2:15 PM

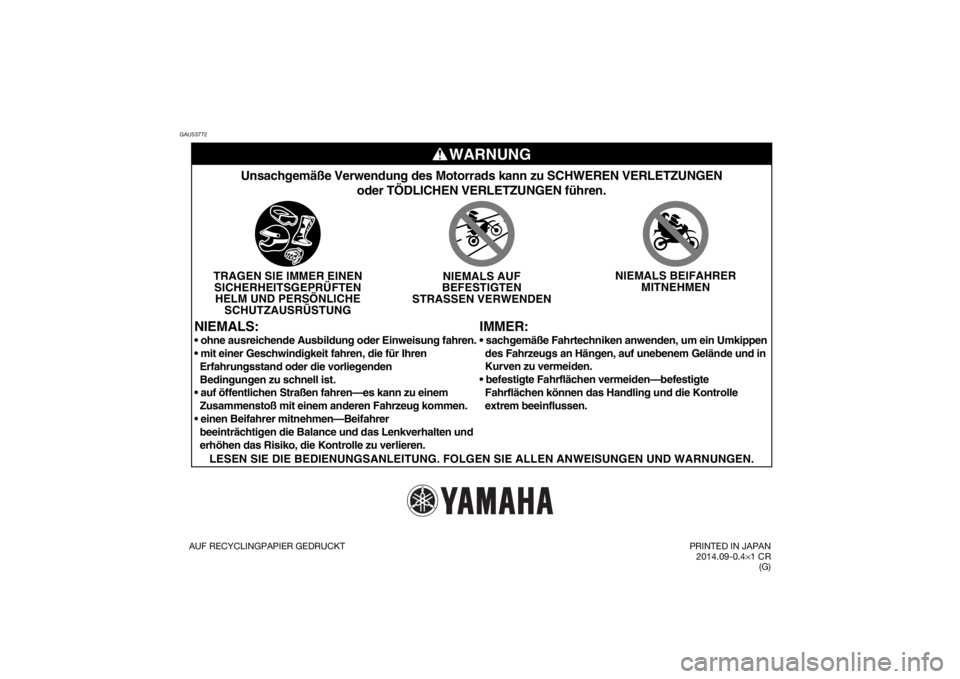

GAU53772
