YAMAHA YZ85 2019 Notices Demploi (in French)

Entretien périodique et réglage
7-13
7
9. Remettre le couvercle du boîtier de
filtre à air en place comme illustré.
10. Monter la selle.
FAU42111
Réglage du carburateur
Le carburateur est une pièce maîtresse du
moteur qui nécessite des réglages très pré-
cis. Pour cette raison, la plupart des ré-
glages d’un carburateur requièrent les
compétences d’un concessionnaire
Yamaha. Le réglage décrit ci-dessous peut
toutefois être effectué sans problème par le
propriétaire.
ATTENTION
FCA10551
Le carburateur a été réglé à l’usine
Yamaha après avoir subi de nombreux
tests. Toute mo dification des réglages
effectuée par une personne ne possé-
d ant pas les connaissances techniques
requises pourrait provoquer une baisse
d u rend ement du moteur, voire son en-
d ommagement.
1. Rondelle
1
UB4B80F0.book Page 13 Tuesday, March 27, 2018 11:36 AM

Entretien périodique et réglage
7-14
7
FAU44391
Réglage du régime de ralenti du
moteur
Il convient de régler le régime de ralenti
quand nécessaire.
1. Mettre le moteur en marche et veiller à bien le mettre en température.
2. Tourner la vis de butée de papillon des gaz jusqu’à ce que le moteur tourne
au régime le plus faible possible.
3. Pour augmenter le régime de ralenti du moteur, tourner la vis de butée de
papillon des gaz dans le sens (a). Pour
diminuer le régime de ralenti du mo-
teur, tourner la vis de butée de papil-
lon des gaz dans le sens (b).
FAU48434
Réglage de la gar de de la poi-
gnée des gaz
Mesurer la garde de la poignée des gaz
comme illustré.
Contrôler régulièrement la garde de la poi-
gnée des gaz et la régler comme suit si né-
cessaire.
N.B.
Il faut s’assurer que le régime de ralenti du
moteur est réglé correctement avant de
procéder au contrôle et au réglage de la
garde de la poignée des gaz.
1. Faire glisser le cache en caoutchouc
vers l’arrière.
2. Desserrer le contre-écrou.
3. Pour augmenter la garde de la poi-
gnée des gaz, tourner l’écrou de ré-
glage dans le sens (a). Pour réduire la
garde de la poignée des gaz, tourner
l’écrou de réglage dans le sens (b).
1. Vis de butée de papillon des gaz
1. Garde de la poignée des gaz
Gar de de la poignée d es gaz :
3.0–6.0 mm (0.12–0.24 in)
UB4B80F0.book Page 14 Tuesday, March 27, 2018 11:36 AM

Entretien périodique et réglage
7-15
7
4. Serrer le contre-écrou, puis faire glis-
ser le cache en caoutchouc en place.
FAU65042
Pneus
Les pneus sont le seul contact entre le vé-
hicule et la route. Quelles que soient les
conditions de conduite, la sécurité repose
sur une très petite zone de contact avec la
route. Par conséquent, il est essentiel de
garder en permanence les pneus en bon
état et de les remplacer au moment oppor-
tun par les pneus spécifiés.
Pression d e gonflage
Il faut contrôler et, le cas échéant, régler la
pression de gonflage des pneus avant
chaque utilisation du véhicule.
AVERTISSEMENT
FWA14382
La cond uite d’un véhicule d ont les pneus
ne sont pas gonflés à la pression cor-
recte peut être la cause de blessures
graves, voire d e mort, en provoquant
une perte d e contrôle.
 Contrôler et régler la pression de
gonflage des pneus lorsque ceux-ci
sont à la température ambiante.
 Adapter la pression de gonflage
d es pneus au poi ds du pilote, à la vi-
tesse et aux con ditions de
con duite.
1. Contre-écrou
2. Écrou de réglage de la garde de poignée
des gaz
3. Cache en caoutchouc
1 2
3
(a)
(b)
Pression d e gonflage de pneu
stan dar d:
Avant : 100 kPa (1.00 kgf/cm2, 15 psi)
Arrière : 100 kPa (1.00 kgf/cm2, 15 psi)
UB4B80F0.book Page 15 Tuesday, March 27, 2018 11:36 AM

Entretien périodique et réglage
7-16
7
Contrôle des pneus
Contrôler les pneus avant chaque départ.
ATTENTION
FCA15582
 S’assurer que la butée d e talon est
serrée. En effet, le pneu risquerait
d e se d éjanter lorsque le gonflage
est insuffisant.
 Bien veiller à ce que la queue de
soupape soit bien droite. Une tige
d e valve de pneu inclinée in dique
que le pneu est mal assis sur sa
jante. Tourner le pneu d e sorte que
le corps d e valve soit bien droit.
Si la bande de roulement centrale a atteint
la limite spécifiée, si un clou ou des éclats
de verre sont incrustés dans le pneu ou si
son flanc est craquelé, faire remplacer im-
médiatement le pneu par un concession-
naire Yamaha.
Renseignements sur les pneus
Ce modèle est équipé de pneus avec
chambre à air.
Les pneus s’usent, même s’ils n’ont pas été
utilisés ou n’ont été utilisés qu’occasionnel-
lement. Des craquelures sur la bande de
roulement et les flancs du pneu, parfois ac- compagnées d’une déformation de la car-
casse, sont des signes significatifs du vieil-
lissement du pneu. Les vieux pneus et les
pneus usagés doivent être contrôlés par
des professionnels du pneumatique afin de
s’assurer qu’ils peuvent encore servir.
AVERTISSEMENT
FWA10462
Les pneus avant et arrière
doivent être
d e la même conception et du même fa-
bricant afin d e garantir une bonne tenue
d e route et éviter les acci dents.
Après avoir subi de nombreux tests, seuls
les pneus cités ci-après ont été homolo-
gués par Yamaha pour ce modèle.
AVERTISSEMENT
FWA14391
 Faire remplacer par un concession-
naire Yamaha tout pneu usé à l’ex-
cès. La stabilité de la moto est ré-
d uite lorsque ses pneus sont trop
usés, ce qui peut entraîner la perte
d e son contrôle.
 Le remplacement des pièces se
rapportant aux freins et aux roues
d oit être confié à un concession-
naire Yamaha, car celui-ci possè de
les connaissances et l’expérience
nécessaires à ces travaux.

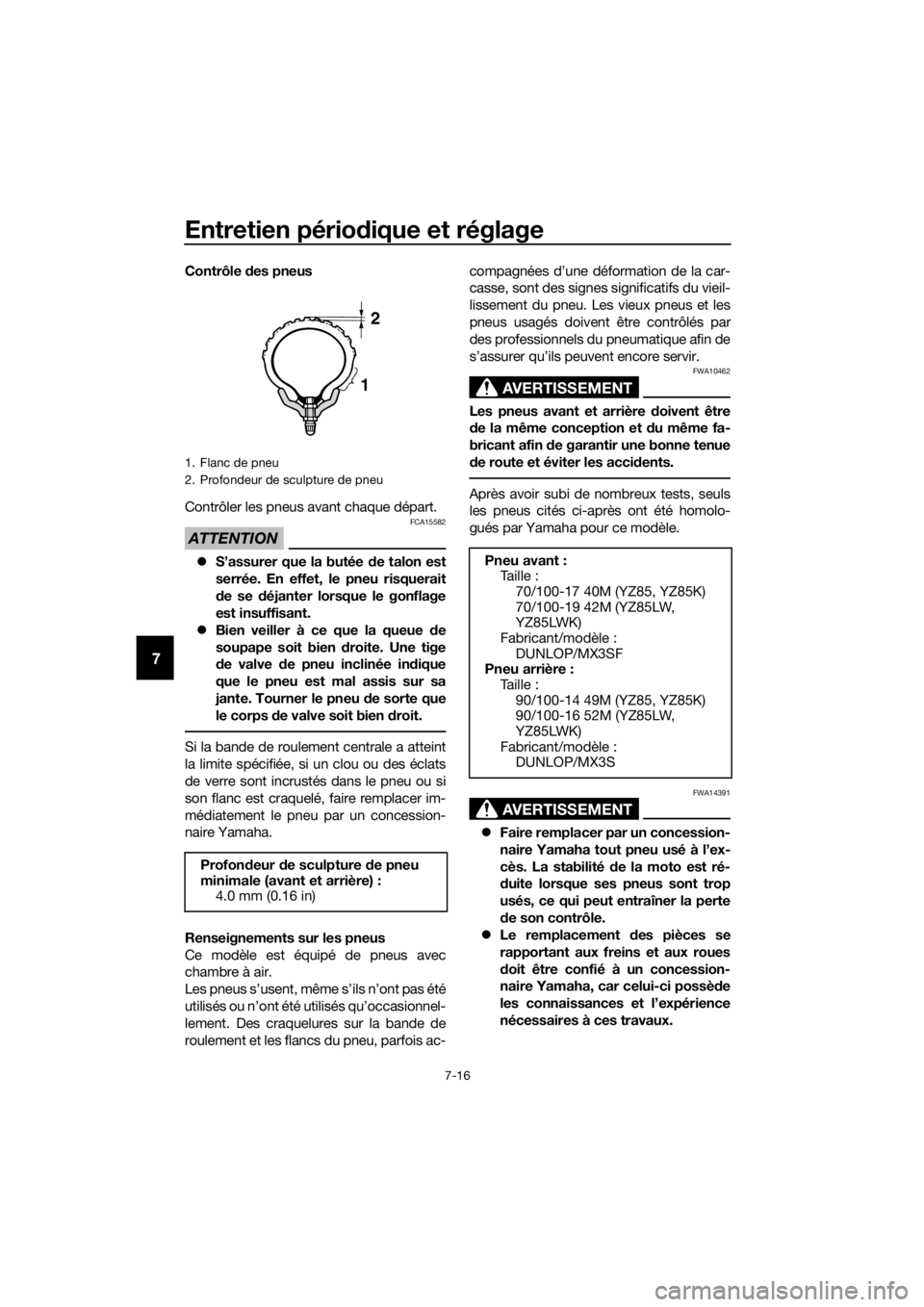

1. Flanc de pneu
2. Profondeur de sculpture de pneu
Profon deur de sculpture de pneu
minimale (avant et arrière) : 4.0 mm (0.16 in)
1
2
Pneu avant :Taille :
70/100-17 40M (YZ85, YZ85K)
70/100-19 42M (YZ85LW,
YZ85LWK)
Fabricant/modèle : DUNLOP/MX3SF
Pneu arrière :
Taille :90/100-14 49M (YZ85, YZ85K)
90/100-16 52M (YZ85LW,
YZ85LWK)
Fabricant/modèle : DUNLOP/MX3S
UB4B80F0.book Page 16 Tuesday, March 27, 2018 11:36 AM

Entretien périodique et réglage
7-17
7
La pose d’une rustine sur une
chambre à air crevée n’est pas re-
comman dée. En cas d’urgence tou-
tefois, réparer la chambre à air avec
le plus gran d soin, puis la remplacer
le plus tôt possible par une pièce de
bonne qualité.FAU48322
Roues à rayons
AVERTISSEMENT
FWA10611
Les roues d e ce modèle ne sont pas
conçues pour des pneus sans chambre
à air (“Tubeless”). Ne pas monter d es
pneus sans chambre à air sur ce mo-
d èle.
Pour assurer un fonctionnement optimal,
une longue durée de service et une bonne
sécurité de conduite, prendre note des
points suivants concernant les roues re-
commandées.
 Avant chaque démarrage, il faut s’as-
surer que les jantes de roue ne sont
pas craquelées, qu’elles n’ont pas de
saut, ne sont pas voilées ou tout au-
trement endommagées, et il faut
contrôler le serrage et le bon état des
rayons. Si une roue est endommagée
de quelque façon, la faire remplacer
par un concessionnaire Yamaha. Ne
jamais tenter une quelconque répara-
tion sur une roue. Toute roue défor-
mée ou craquelée doit être rempla-
cée.
 Il faut équilibrer une roue à chaque fois
que le pneu ou la roue sont remplacés
ou remis en place après démontage.
Une roue mal équilibrée se traduit par
un mauvais rendement, une mauvaise
tenue de route et réduit la durée de
service du pneu.
UB4B80F0.book Page 17 Tuesday, March 27, 2018 11:36 AM

Entretien périodique et réglage
7-18
7
FAU65775
Réglage de la gar de du levier
d ’embrayage
Mesurer la garde du levier d’embrayage
comme illustré.
Contrôler régulièrement la garde du levier
d’embrayage et, si nécessaire, la régler
comme suit.
Pour augmenter la garde du levier d’em-
brayage, tourner le dispositif de réglage de
la garde dans le sens (a). Pour la réduire, le
tourner dans le sens (b).
N.B.
Si on ne parvient pas à obtenir la garde du
levier d’embrayage spécifiée, procéder
comme suit :
1. Desserrer le câble d’embrayage en
tournant le dispositif de réglage à fond
dans le sens (a).
2. Faire glisser vers l’arrière le cache en caoutchouc et le dispositif de réglage
de la garde le long du câble d’em-
brayage, puis desserrer le contre-
écrou.
3. Pour augmenter la garde du levier d’embrayage, tourner le boulon de ré-
glage de la garde dans le sens (a).
Pour la réduire, tourner le boulon de
réglage dans le sens (b). 4. Serrer le contre-écrou au câble d’em-
brayage.
5. Faire glisser le dispositif de réglage de
la garde du levier d’embrayage et le
cache en caoutchouc pour les re-
mettre dans leur position d’origine, en
veillant à aligner la fente du dispositif
de réglage et la fente du boulon de ré-
glage.

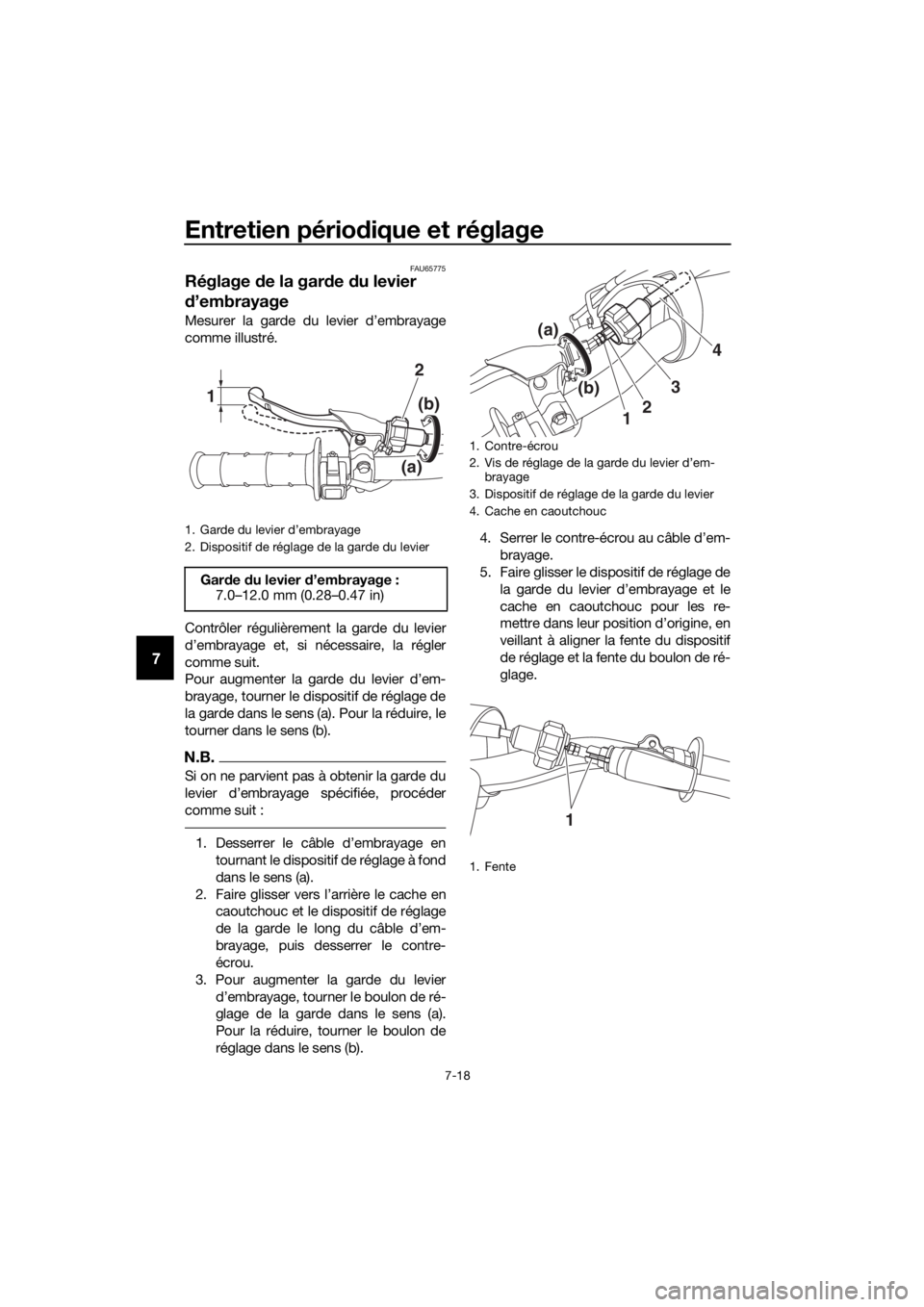

1. Garde du levier d’embrayage
2. Dispositif de réglage de la garde du levier
Gar de du levier d’embrayage :
7.0–12.0 mm (0.28–0.47 in)
2
1 (b)
(a)
1. Contre-écrou
2. Vis de réglage de la garde du levier d’em- brayage
3. Dispositif de réglage de la garde du levier
4. Cache en caoutchouc
1. Fente
4
3
2
1
(b)
(a)
1
UB4B80F0.book Page 18 Tuesday, March 27, 2018 11:36 AM

Entretien périodique et réglage
7-19
7
FAU37914
Contrôle de la gar de du levier de
frein
La garde à l’extrémité du levier de frein doit
être inexistante. Si ce n’est pas le cas, faire
contrôler le circuit des freins par un
concessionnaire Yamaha.
AVERTISSEMENT
FWA14212
Une sensation d e mollesse dans le levier
d e frein pourrait signaler la présence
d ’air dans le circuit de freinage. Dans ce
cas, ne pas utiliser le véhicule avant
d ’avoir fait purger le circuit par un
concessionnaire Yamaha. La présence
d ’air dans le circuit hy draulique ré duit la
puissance de freinage et cela pourrait
provoquer la perte de contrôle d u véhi-
cule et être la cause d’un acci dent.
FAU44821
Contrôle du sélecteur
Contrôler le fonctionnement du sélecteur
avant chaque départ. Si le fonctionnement
ne s’effectue pas en douceur, faire contrô-
ler le véhicule par un concessionnaire
Yamaha.

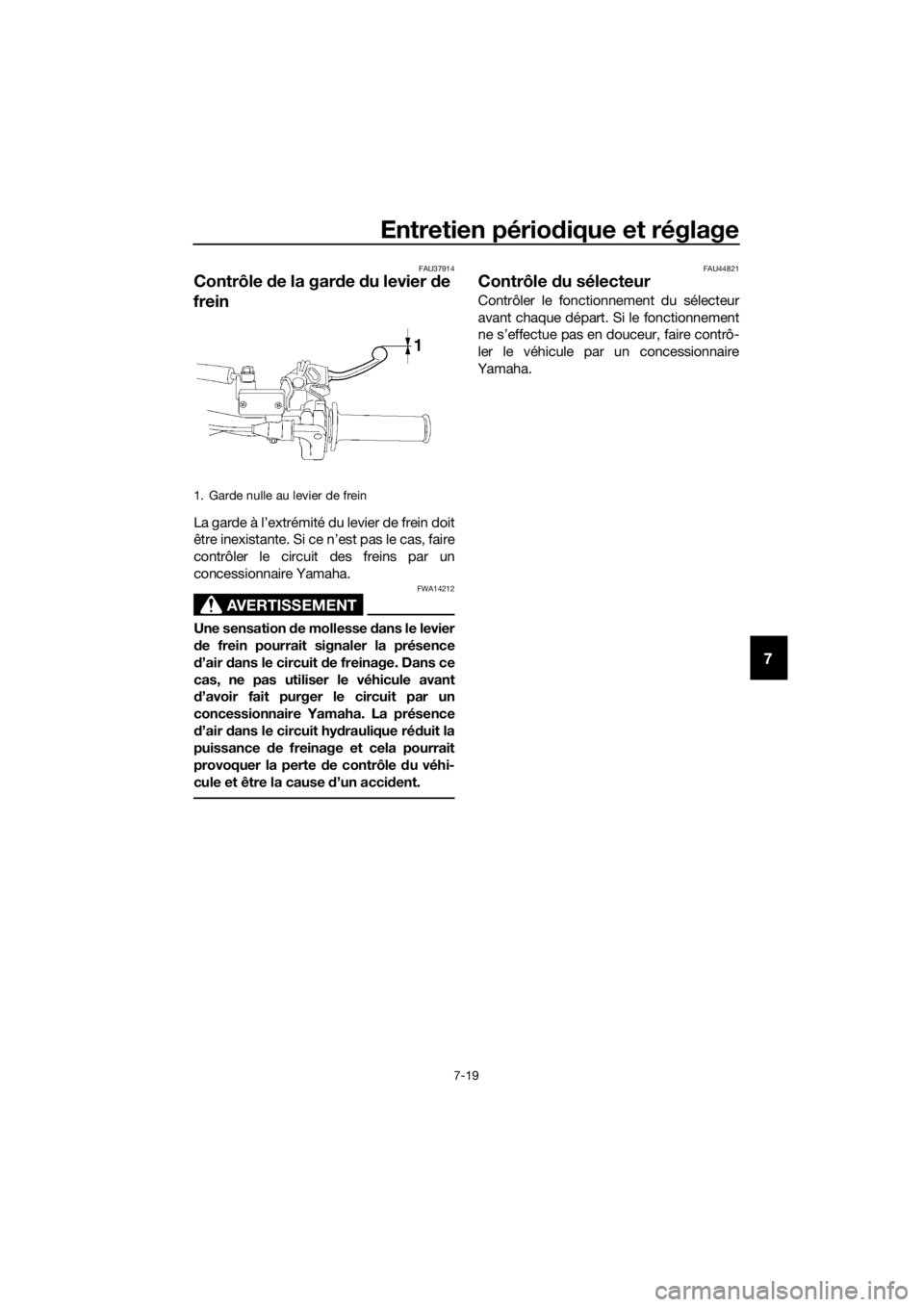

1. Garde nulle au levier de frein
UB4B80F0.book Page 19 Tuesday, March 27, 2018 11:36 AM

Entretien périodique et réglage
7-20
7
FAU22393
Contrôle des plaquettes de frein
avant et arrière
Contrôler l’usure des plaquettes de frein
avant et arrière aux fréquences spécifiées
dans le tableau des entretiens et grais-
sages périodiques.

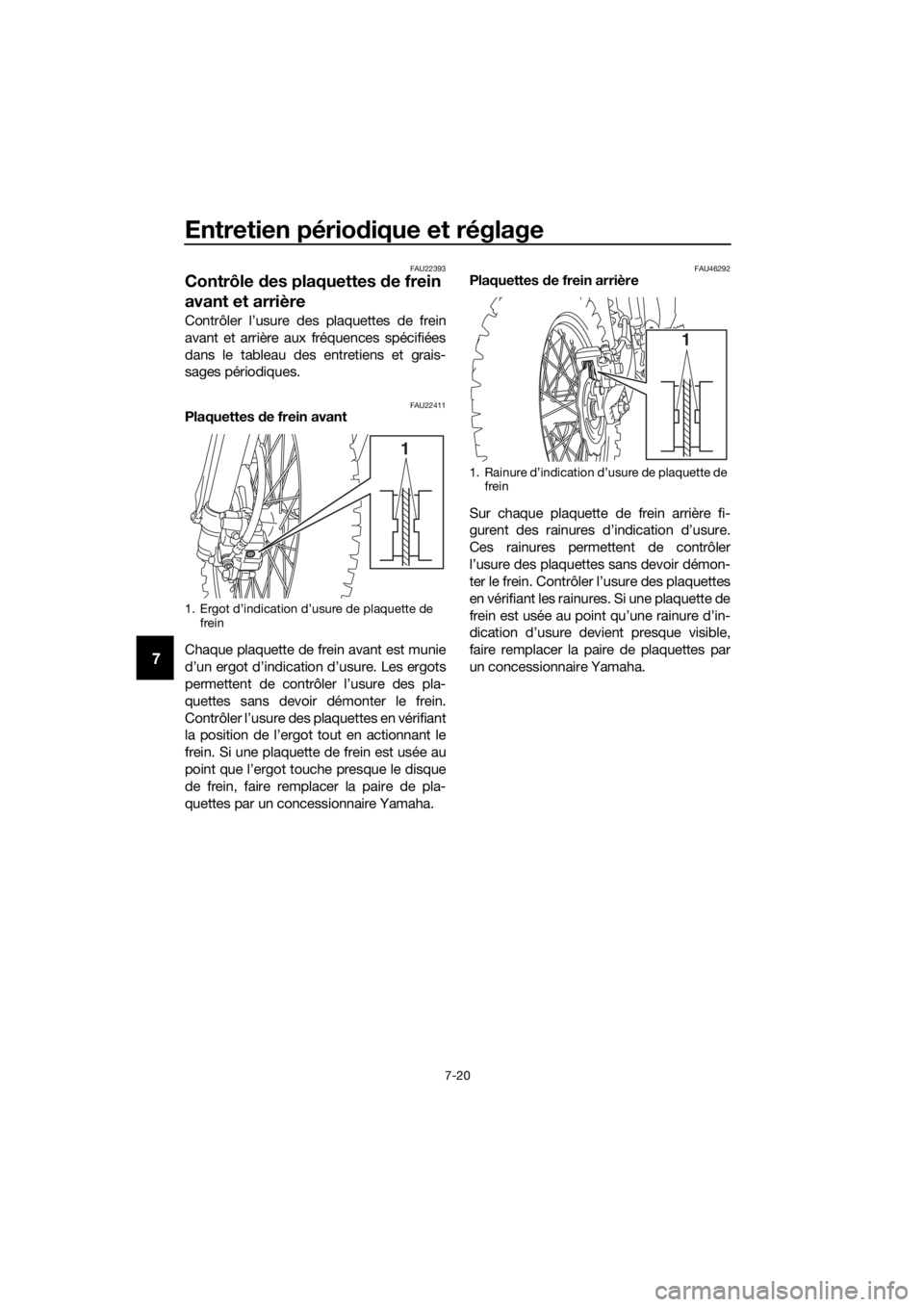

FAU22411Plaquettes de frein avant
Chaque plaquette de frein avant est munie
d’un ergot d’indication d’usure. Les ergots
permettent de contrôler l’usure des pla-
quettes sans devoir démonter le frein.
Contrôler l’usure des plaquettes en vérifiant
la position de l’ergot tout en actionnant le
frein. Si une plaquette de frein est usée au
point que l’ergot touche presque le disque
de frein, faire remplacer la paire de pla-
quettes par un concessionnaire Yamaha.
FAU46292Plaquettes de frein arrière
Sur chaque plaquette de frein arrière fi-
gurent des rainures d’indication d’usure.
Ces rainures permettent de contrôler
l’usure des plaquettes sans devoir démon-
ter le frein. Contrôler l’usure des plaquettes
en vérifiant les rainures. Si une plaquette de
frein est usée au point qu’une rainure d’in-
dication d’usure devient presque visible,
faire remplacer la paire de plaquettes par
un concessionnaire Yamaha.
1. Ergot d’indication d’usure de plaquette de frein
1
1. Rainure d’indication d’usure de plaquette de frein
1
UB4B80F0.book Page 20 Tuesday, March 27, 2018 11:36 AM

Entretien périodique et réglage
7-21
7
FAU22583

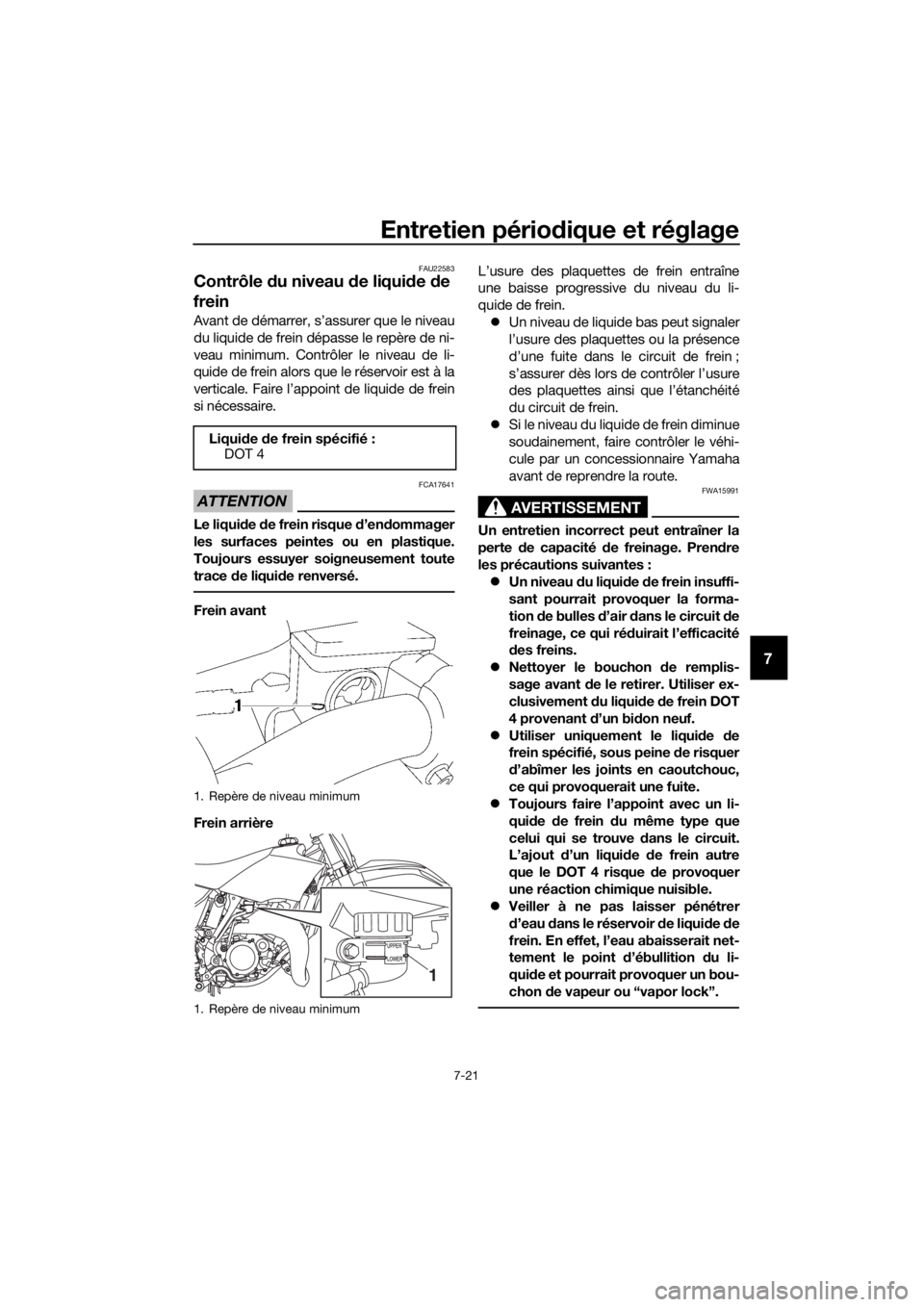

Contrôle du niveau d e liquide de
frein
Avant de démarrer, s’assurer que le niveau
du liquide de frein dépasse le repère de ni-
veau minimum. Contrôler le niveau de li-
quide de frein alors que le réservoir est à la
verticale. Faire l’appoint de liquide de frein
si nécessaire.
ATTENTION
FCA17641
Le liqui de de frein risque d’en dommager
les surfaces peintes ou en plastique.
Toujours essuyer soigneusement toute
trace de liqui de renversé.
Frein avant
Frein arrière L’usure des plaquettes de frein entraîne
une baisse progressive du niveau du li-
quide de frein.
 Un niveau de liquide bas peut signaler
l’usure des plaquettes ou la présence
d’une fuite dans le circuit de frein ;
s’assurer dès lors de contrôler l’usure
des plaquettes ainsi que l’étanchéité
du circuit de frein.
 Si le niveau du liquide de frein diminue
soudainement, faire contrôler le véhi-
cule par un concessionnaire Yamaha
avant de reprendre la route.
AVERTISSEMENT
FWA15991
Un entretien incorrect peut entraîner la
perte de capacité de freinage. Pren dre
les précautions suivantes :  Un niveau d u liquide de frein insuffi-
sant pourrait provoquer la forma-
tion de bulles d’air dans le circuit de
freinage, ce qui ré duirait l’efficacité
d es freins.
 Nettoyer le bouchon de remplis-
sage avant de le retirer. Utiliser ex-
clusivement du liqui de de frein DOT
4 provenant d’un bi don neuf.
 Utiliser uniquement le liqui de de
frein spécifié, sous peine de risquer
d ’abîmer les joints en caoutchouc,
ce qui provoquerait une fuite.
 Toujours faire l’appoint avec un li-
qui de de frein d u même type que
celui qui se trouve dans le circuit.
L’ajout d’un liqui de de frein autre
que le DOT 4 risque de provoquer
une réaction chimique nuisible.
 Veiller à ne pas laisser pénétrer
d’eau dans le réservoir d e liquide de
frein. En effet, l’eau abaisserait net-
tement le point d’ébullition du li-
qui de et

pourrait provoquer un bou-
chon de vapeur ou “vapor lock”.
Liqui de de frein spécifié :
DOT 4
1. Repère de niveau minimum
1. Repère de niveau minimum
1
UB4B80F0.book Page 21 Tuesday, March 27, 2018 11:36 AM

Entretien périodique et réglage
7-22
7
FAU51721
Changement du liqui de de frein
Faire changer le liquide de frein par un
concessionnaire Yamaha aux fréquences
spécifiées dans le tableau des entretiens et
graissages périodiques. Il convient égale-
ment de faire remplacer les bagues d’étan-
chéité de maître-cylindre et d’étrier, ainsi
que les durites de frein aux fréquences in-
diquées ci-dessous ou chaque fois qu’elles
sont endommagées ou qu’elles fuient.
 Bagues d’étanchéité : Remplacer
tous les deux ans.
 Durites de frein : Remplacer tous les
quatre ans.
FAU22762

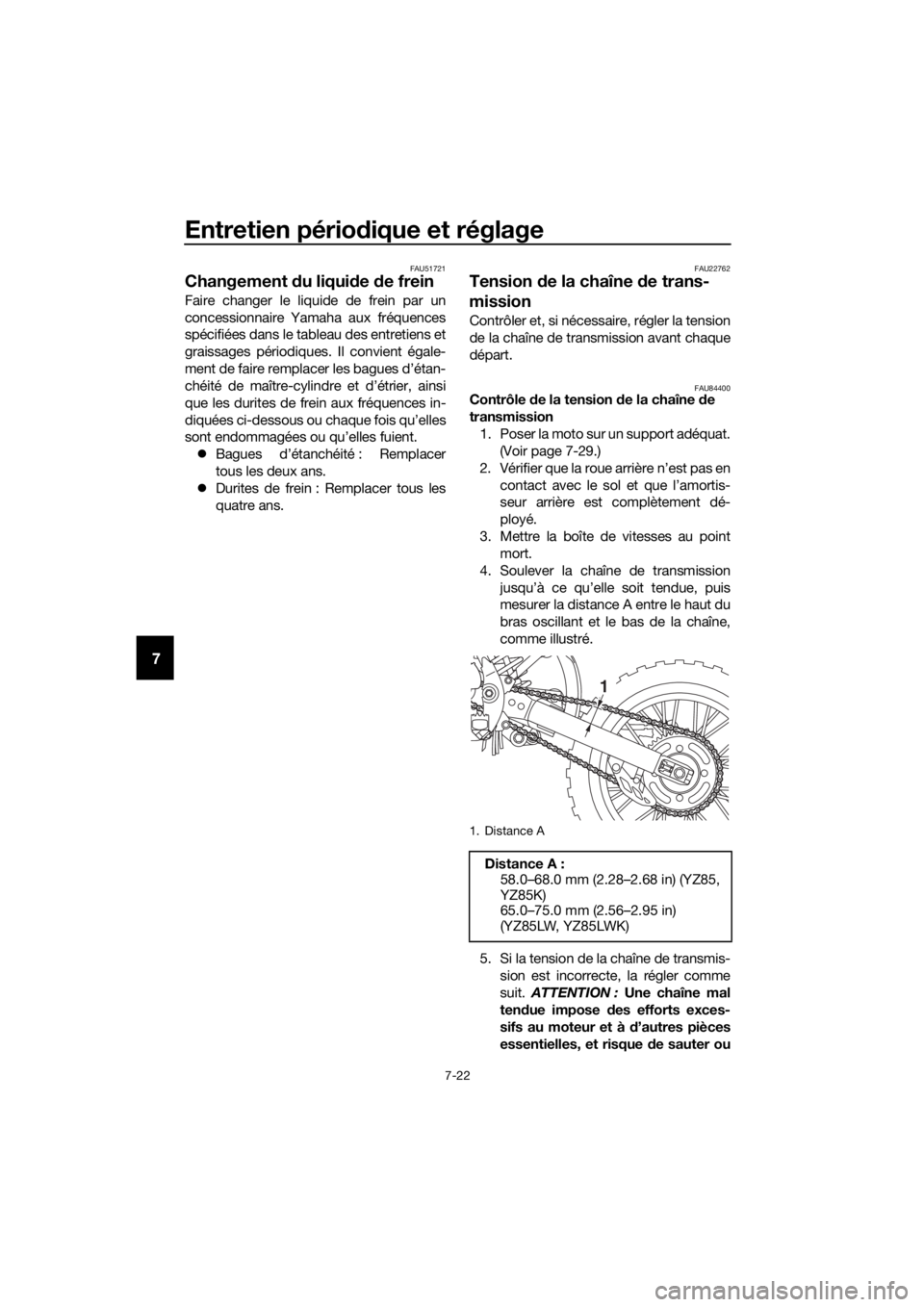

Tension de la chaîne d e trans-
mission
Contrôler et, si nécessaire, régler la tension
de la chaîne de transmission avant chaque
départ.
FAU84400Contrôle de la tension d e la chaîne de
transmission 1. Poser la moto sur un support adéquat. (Voir page 7-29.)
2. Vérifier que la roue arrière n’est pas en contact avec le sol et que l’amortis-
seur arrière est complètement dé-
ployé.
3. Mettre la boîte de vitesses au point mort.
4. Soulever la chaîne de transmission jusqu’à ce qu’elle soit tendue, puis
mesurer la distance A entre le haut du
bras oscillant et le bas de la chaîne,
comme illustré.
5. Si la tension de la chaîne de transmis- sion est incorrecte, la régler comme
suit. ATTENTION : Une chaîne mal
ten due impose des efforts exces-
sifs au moteur et à d’autres pièces
essentielles, et risque de sauter ou
1. Distance A
Distance A :
58.0–68.0 mm (2.28–2.68 in) (YZ85,
YZ85K)
65.0–75.0 mm (2.56–2.95 in)
(YZ85LW, YZ85LWK)
1
UB4B80F0.book Page 22 Tuesday, March 27, 2018 11:36 AM
