YAMAHA YZF-R1 2001 Betriebsanleitungen (in German)

Regelmäßige Wartung und kleinere Reparaturen
6-40
6
GAU03609
Vorderrad einbauen
1. Das Rad zwischen den Gabelholmen
anheben.
2. Die Radachse durchstecken.
3. Das Motorrad herablassen.
4. Die Bremssättel festschrauben.HINWEIS:@ Zwischen den Bremsbelägen muß ein
genügend großer Spalt für die Brems-
scheibe vorhanden sein. @5. Die Bremsschlauchhalter festschrau-
ben.
6. Die Vorderachs-Klemmschraube
montieren und dann die folgenden
Teile vorschriftsmäßig anziehen.7. Die Teleskopgabel mehrmals einfe-
dern, um deren Funktion zu prüfen.
8. Das Verkleidungsteil montieren. Anzugsmoment
Radachse
72 Nm (7,2 m·kg)
Vorderachs-Klemmschraube
23 Nm (2,3 m·kg)
Bremssattel-Schraube
40 Nm (4,0 m·kg)
G_5jj.book Page 40 Friday, September 8, 2000 3:57 PM

Regelmäßige Wartung und kleinere Reparaturen
6-41
6
GAU03537

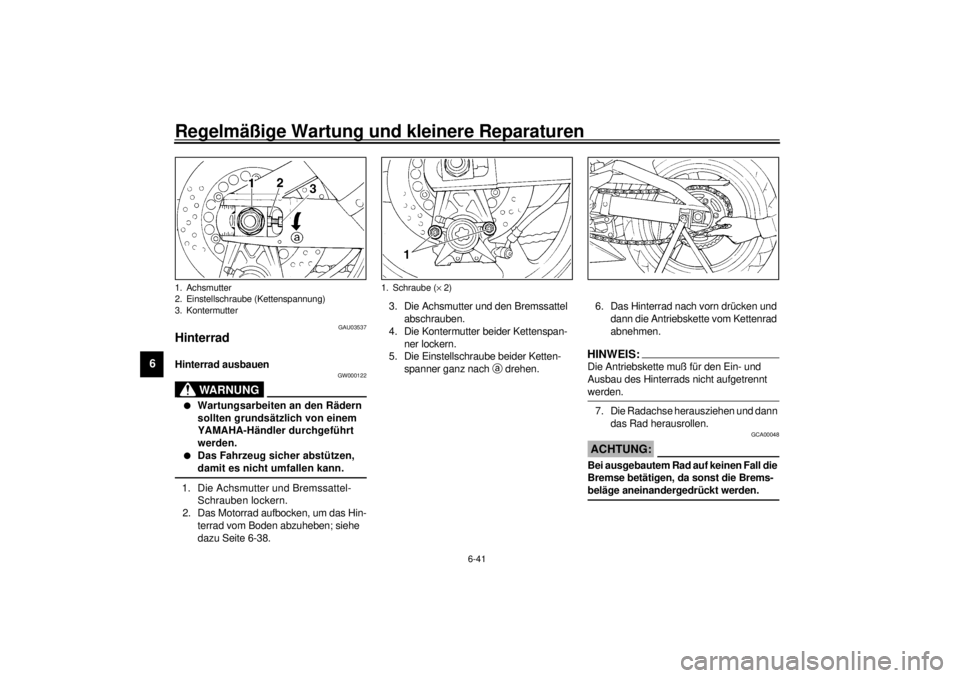

Hinterrad Hinterrad ausbauen
GW000122
WARNUNG
@ l
Wartungsarbeiten an den Rädern
sollten grundsätzlich von einem
YAMAHA-Händler durchgeführt
werden.
l
Das Fahrzeug sicher abstützen,
damit es nicht umfallen kann.
@1. Die Achsmutter und Bremssattel-
Schrauben lockern.
2. Das Motorrad aufbocken, um das Hin-
terrad vom Boden abzuheben; siehe
dazu Seite 6-38.3. Die Achsmutter und den Bremssattel
abschrauben.
4. Die Kontermutter beider Kettenspan-
ner lockern.
5. Die Einstellschraube beider Ketten-
spanner ganz nach
a drehen.6. Das Hinterrad nach vorn drücken und
dann die Antriebskette vom Kettenrad
abnehmen.
HINWEIS:@ Die Antriebskette muß für den Ein- und
Ausbau des Hinterrads nicht aufgetrennt
werden. @7. Die Radachse herausziehen und dann
das Rad herausrollen.
GCA00048
ACHTUNG:@ Bei ausgebautem Rad auf keinen Fall die
Bremse betätigen, da sonst die Brems-
beläge aneinandergedrückt werden. @
1. Achsmutter
2. Einstellschraube (Kettenspannung)
3. Kontermutter
1. Schraube (´ 2)
G_5jj.book Page 41 Friday, September 8, 2000 3:57 PM

Regelmäßige Wartung und kleinere Reparaturen
6-42
6
GAU03538
Hinterrad einbauen
1. Das Rad zwischen die Schwingenar-
me rollen und dann die Radachse von
der linken Seite her durchstecken.
2. Die Antriebskette auf das Kettenrad
spannen und dann den Antriebsket-
ten-Durchhang einstellen; siehe dazu
Seite 6-27.
3. Die Achsmutter festziehen und das
Motorrad herablassen.
4. Den Bremssattel festschrauben.HINWEIS:@ Zwischen den Bremsbelägen muß ein ge-
nügend großer Spalt für die Bremsscheibe
vorhanden sein. @5. Die Achsmutter und die Bremssattel-
Schrauben vorschriftsmäßig anziehen.
GAU03087
Fehlersuche Obwohl alle YAMAHA-Fahrzeuge vor der
Auslieferung einer strengen Inspektion
unterzogen werden, kann es im Alltag zu
Störungen kommen. Zum Beispiel kön-
nen Defekte am Kraftstoff- oder Zünd-
system oder mangelnde Kompression zu
Anlaßproblemen und Leistungseinbußen
führen.
Die nachfolgenden Fehlersuchdiagram-
me beschreiben die Vorgänge, die es
Ihnen ermöglichen, eine einfache und
schnelle Kontrolle der einzelnen Funk-
tionsbereiche vorzunehmen. Reparatur-
arbeiten sollten jedoch unbedingt von
einem YAMAHA-Händler ausgeführt wer-
den, denn nur dieser bietet das Know-
how, die Werkzeuge und die Erfahrung
für eine optimale Wartung.
Ausschließlich YAMAHA-Originalersatztei-
le verwenden. Ersatzteile anderer Herstel-
ler mögen zwar so aussehen wie YAMAHA-
Teile, bieten aber nur selten die gleiche
Qualität und Lebensdauer, was erhöhte
Reparaturkosten zur Folge hat. Anzugsmoment
Achsmutter
150 Nm (15,0 m·kg)
Bremssattel-Schraube
40 Nm (4,0 m·kg)
G_5jj.book Page 42 Friday, September 8, 2000 3:57 PM

Regelmäßige Wartung und kleinere Reparaturen
6-43
6
GAU02990

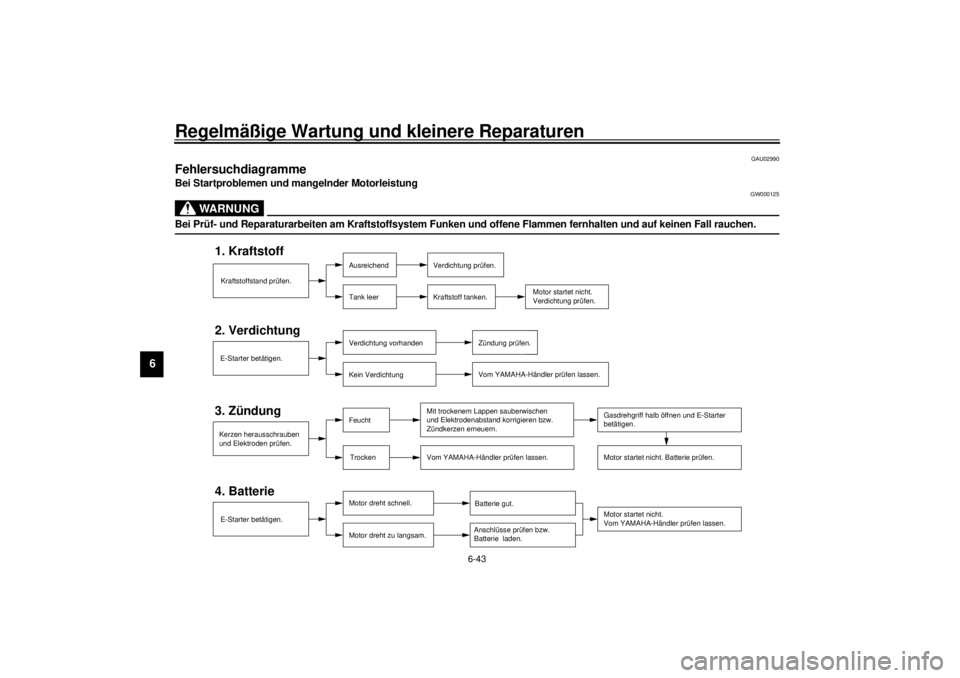

Fehlersuchdiagramme Bei Startproblemen und mangelnder Motorleistung
GW000125
WARNUNG
@ Bei Prüf- und Reparaturarbeiten am Kraftstoffsystem Funken und offene Flammen fernhalten und auf keinen Fall rauchen. @
Ausreichend
Tank leerVerdichtung prüfen.
Kraftstoff tanken.
2. Verdichtung
Verdichtung vorhanden
Kein VerdichtungZündung prüfen.
Vom YAMAHA-Händler prüfen lassen.
Kerzen herausschrauben
und Elektroden prüfen.
3. Zündung
Feucht
TrockenMit trockenem Lappen sauberwischen
und Elektrodenabstand korrigieren bzw.
Zündkerzen erneuern.
Vom YAMAHA-Händler prüfen lassen. Motor startet nicht. Batterie prüfen.Gasdrehgriff halb öffnen und E-Starter
betätigen.
4. Batterie
Motor dreht schnell.
Motor dreht zu langsam.Batterie gut.
1. KraftstoffKraftstoffstand prüfen.
E-Starter betätigen.
E-Starter betätigen.
Anschlüsse prüfen bzw.
Batterie laden.
Motor startet nicht.
Verdichtung prüfen.
Motor startet nicht.
Vom YAMAHA-Händler prüfen lassen.
G_5jj.book Page 43 Friday, September 8, 2000 3:57 PM

Regelmäßige Wartung und kleinere Reparaturen
6-44
6

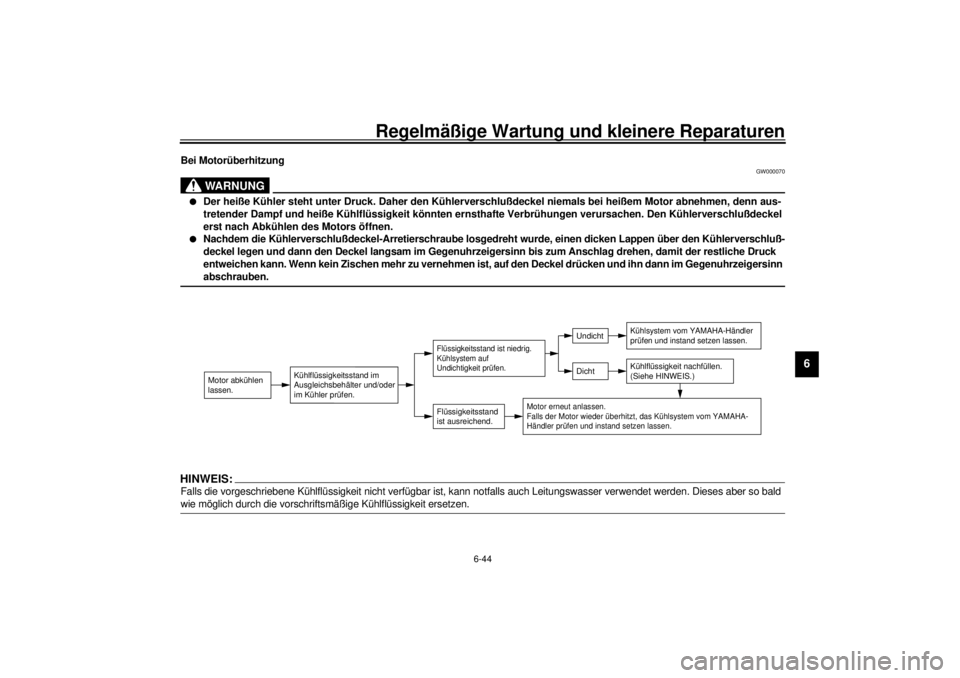

Bei Motorüberhitzung
GW000070
WARNUNG
@ l
Der heiße Kühler steht unter Druck. Daher den Kühlerverschlußdeckel niemals bei heißem Motor abnehmen, denn aus-
tretender Dampf und heiße Kühlflüssigkeit könnten ernsthafte Verbrühungen verursachen. Den Kühlerverschlußdeckel
erst nach Abkühlen des Motors öffnen.
l
Nachdem die Kühlerverschlußdeckel-Arretierschraube losgedreht wurde, einen dicken Lappen über den Kühlerverschluß-
deckel legen und dann den Deckel langsam im Gegenuhrzeigersinn bis zum Anschlag drehen, damit der restliche Druck
entweichen kann. Wenn kein Zischen mehr zu vernehmen ist, auf den Deckel drücken und ihn dann im Gegenuhrzeigersinn
abschrauben.
@HINWEIS:@ Falls die vorgeschriebene Kühlflüssigkeit nicht verfügbar ist, kann notfalls auch Leitungswasser verwendet werden. Dieses aber so bald
wie möglich durch die vorschriftsmäßige Kühlflüssigkeit ersetzen. @
Motor abkühlen
lassen.
Kühlflüssigkeitsstand im
Ausgleichsbehälter und/oder
im Kühler prüfen.
Flüssigkeitsstand
ist ausreichend.Flüssigkeitsstand ist niedrig.
Kühlsystem auf
Undichtigkeit prüfen.
DichtUndicht
Kühlsystem vom YAMAHA-Händler
prüfen und instand setzen lassen.Kühlflüssigkeit nachfüllen.
(Siehe HINWEIS.)
Motor erneut anlassen.
Falls der Motor wieder überhitzt, das Kühlsystem vom YAMAHA-
Händler prüfen und instand setzen lassen.
G_5jj.book Page 44 Friday, September 8, 2000 3:57 PM

G_5jj.book Page 45 Friday, September 8, 2000 3:57 PM

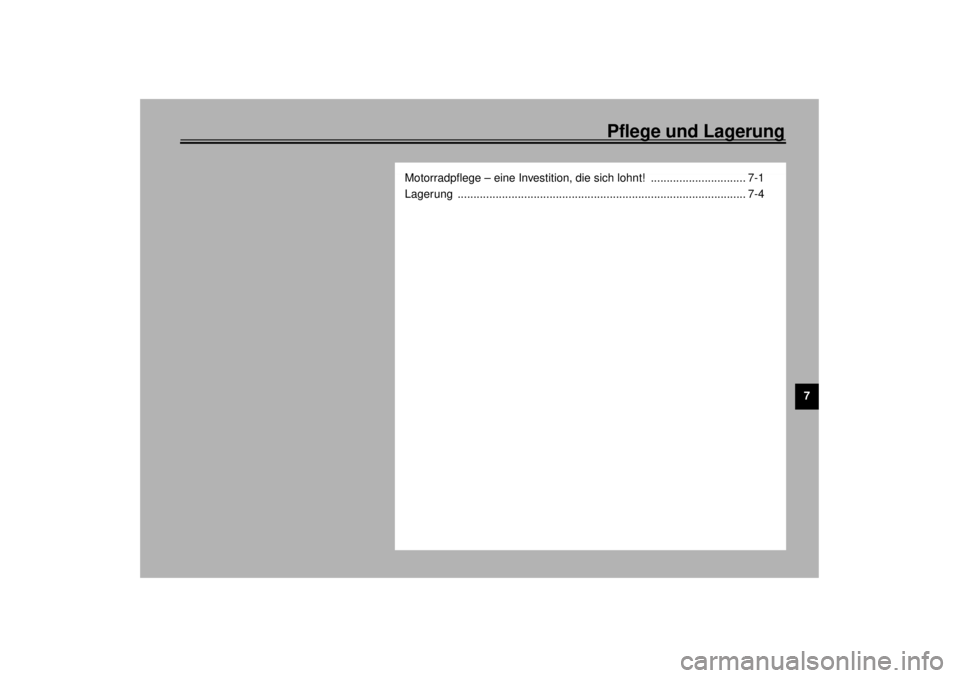

Pflege und Lagerung
7
Motorradpflege – eine Investition, die sich lohnt! .............................. 7-1
Lagerung ........................................................................................... 7-4
G_5jj.book Page 1 Friday, September 8, 2000 3:57 PM

7-1
7
GAU03539
7-Pflege und LagerungMotorradpflege – eine Investition,
die sich lohnt! Die “Faszination Motorrad” basiert unter
anderem auf der sichtbaren Technik. Dies
hat aber leider auch einen Nachteil: Wäh-
rend bei Automobilen beispielsweise ein
korrodierter Auspuff unbeachtet bleibt,
fallen schon kleine Rostansätze an der
Motorrad-Auspuffanlage unangenehm
auf. Gegen Schönheitsfehler können Sie
durch gekonnte Pflege allerdings viel tun.
Außerdem sollten Sie eines bedenken:
YAMAHA kann eine Gewährleistung nur
dann übernehmen, wenn Sie Ihr Motorrad
auch angemessen pflegen. Denn obwohl
nur hochwertige Materialien verwendet
werden, sind nicht alle Bauteile absolut
korrosionssicher. Deshalb geben wir hier
wichtige Hinweise, wie Ihr Motorrad be-
handelt werden muß, um dauerhaft gut in
Form zu bleiben.Vorbereitung für die Wäsche
1. Den Schalldämpfer abkühlen lassen
und dann mit einer Plastiktüte so ab-
decken, daß kein Wasser eindringen
kann.
2. Sicherstellen, daß alle elektrischen
Steckverbinder – auch Zündkerzen-
stecker – und Abdeckkappen fest
sitzen, damit dort ebenfalls keine
Feuchtigkeit eindringen kann.
3. Auf stark verschmutzte Stellen, die
z. B. durch verkrustetes Motoröl ver-
unreinigt sind, nur dann einen Kalt-
reiniger mit dem Pinsel auftragen,
wenn keine Gummidichtungen in der
Nähe liegen. Diese könnten sonst
rasch aushärten und ihre Dichtwir-
kung verlieren. Auch von Kette,
Kettenrädern und Radachsen sollte
Kaltreiniger ferngehalten werden.Wäsche
GCA00056
ACHTUNG:@ l
Moderne Reiniger, insbesondere
säurehaltige Felgenreiniger, lösen
festgebackenen Schmutz zwar sehr
gut, aber sie können bei besonders
langem Einwirken unter Umständen
die metallische Oberfläche angrei-
fen. Deshalb raten wir von Felgen-
reinigern ab. Auf keinen Fall dürfen
sie bei Drahtspeichenrädern zum
Einsatz kommen. Wenn Sie solche
Reiniger trotzdem verwenden: Nach
der empfohlenen Einwirkzeit die be-
handelten Teile unbedingt sehr gut
mit Wasser spülen, trocknen und
anschließend mit einem Korrosions-
schutz (Sprühwachs oder -öl) ver-
sehen.
l
Starke Reiniger verhalten sich auch
aggressiv gegenüber Kunststoffen
und Gummibauteilen sowie dem
Schalldämpfer. Der Schalldämpfer
sowie Verkleidungsteile, Radabdek-
kungen, Lampengläser, Lenkergrif-
fe usw. sollten lediglich mit einem
sauberen weichen Lappen bzw.
Schwamm und Wasser behandelt
werden; nach Bedarf ein mildes Rei-
nigungsmittel zugeben. Bei Kratzern
G_5jj.book Page 1 Friday, September 8, 2000 3:57 PM

Pflege und Lagerung
7-2
7
hochwertiges Poliermittel für Kunst-
stoff verwenden. Den Schalldämpfer
nach Bedarf mit einer weichen Bür-
ste und einem alkalischen Reiniger
behandeln.
l
Niemals folgende Mittel bzw. einen
mit diesen Mitteln angefeuchteten
Lappen oder Schwamm benutzen:
alkalische oder stark säurehaltige
Reinigungsmittel, Lösungsmittel,
Benzin, Rostschutz- oder -entfer-
nungsmittel, Brems- oder Kühlflüs-
sigkeit, Batteriesäure.
l
Zum Waschen keinen Hochdruck-
Wasserstrahl verwenden. Soge-
nannte Dampfstrahler an Tankstel-
len oder Münzwaschanlagen drük-
ken häufig Feuchtigkeit in Radlager,
elektrische Steckverbindungen,
Instrumente, Armaturen, Scheinwer-
fer, Brems- und Blinkleuchten, Ge-
päckfächer, Entlüftungsöffnungen
und -schläuche, Dichtringe (an Tele-
gabel, Schwingenlagern und Getrie-
bewellen) sowie Bremszylinder.
l
Zur Behandlung der Windschutz-
scheibe (falls vorhanden): Scharfe
Reinigungsmittel können zu einer
Eintrübung der Scheibe führen, und
ein harter Schwamm kann Kratzer
verursachen. Kunststoffreiniger vor
dem ersten Einsatz am besten an
einer nicht im Blickfeld liegenden
Stelle testen, ob er Scheuerspuren
hinterläßt.
@Regelmäßige WäscheSchmutz am besten mit warmem Wasser,
einem milden Haushaltsreiniger und
einem sauberen, weichen Schwamm
lösen, danach mit einem sanften Wasser-
strahl abspülen. Schwer zugängliche Stel-
len mit einer Bürste reinigen. Insekten
lassen sich leicht entfernen, wenn zuvor
ein nasses Tuch oder Spezialmittel einige
Minuten die Verschmutzungen gelöst hat.Nach Einsatz im Winter, im Regen und in

Küstennähe
Nach einer Fahrt in Küstennähe, auf salz-
gestreuten Straßen und auch nach einer
Regenfahrt im Frühjahr sollten Sie Ihre
YAMAHA folgendermaßen behandeln.HINWEIS:@ Nicht nur in den Wintermonaten, wenn
wegen Glätte gestreut wurde, sondern
auch im Frühjahr befindet sich Salz auf
der Fahrbahn, das zusammen mit Was-
ser aggressiv auf allen Metallteilen rea-
giert. Auch Meerwasser und salzhaltige
Luft beschleunigen Korrosion. @1. Das Motorrad abkühlen lassen und
dann kalt abspülen oder mit einer Sei-
fenlauge abwaschen.
GCA00012
ACHTUNG:@ Warmes Wasser verstärkt das aggressi-
ve Verhalten von Salz. @2. Nach dem Trocknen des Fahrzeugs
alle metallischen Oberflächen (mit
Ausnahme des Titan-Schalldämp-
fers) mit Sprühöl oder -wachs konser-
vieren.
G_5jj.book Page 2 Friday, September 8, 2000 3:57 PM

Pflege und Lagerung
7-3
7
Titan-Schalldämpfer reinigenUnbedingt folgende Angaben zur Pflege
des Titan-Schalldämpfers beachten.l
Der Titan-Schalldämpfer sollte ledig-
lich mit einem sauberen weichen
Lappen bzw. Schwamm, Wasser
und einem milden Reinigungsmittel
behandelt werden; nach Bedarf eine
weiche Bürste und einen alkalischen
Reiniger verwenden.
l
Scharfe und scheuernde Reinigungs-
mittel tragen die Schalldämpfer-Be-
schichtung ab.
l
Schon geringe (z. B. auf Lappen
oder Fingern befindliche) Öl- oder
Fettspuren hinterlassen Flecke auf
dem Titan-Schalldämpfer, die aller-
dings mit einem milden Reinigungs-
mittel leicht entfernt werden können.
l
Die thermisch bedingte Verfärbung
des Titan-Schalldämpfers und dessen
Eingangrohres ist normal und kann
nicht entfernt werden.Nach der Wäsche
1. Das Motorrad mit einem Leder oder
einem saugfähigen Tuch trockenwi-
schen.
2. Die Antriebskette trocknen und sofort
schmieren, um Rostansatz zu verhin-
dern.
3. Verchromte Bauteile aus Stahl oder
Alu mit einem handelsüblichen
Chrompolish polieren.
4. Alle metallischen Oberflächen müs-
sen unbedingt vor Korrosion ge-
schützt werden, auch wenn sie ver-
chromt, vernickelt, eloxiert oder auf
eine andere Art oberflächenvergütet
sind. Dies kann mit Sprühwachs oder
Sprühöl erfolgen.
5. Sollten nach der Wäsche noch
Schmutzstellen zu sehen sein, diese
mit einem weichen Tuch und Sprühöl
reinigen.
6. Steinschläge, Scheuerstellen und an-
dere kleine Lackschäden mit Farblack
ausbessern bzw. mit Klarlack versie-
geln.
7. Lackierte Oberflächen sollten mit
einem handelsüblichen Lackkonser-
vierer geschützt werden.
8. Das Motorrad vollständig trocknen
(lassen), bevor es untergestellt oder
abgedeckt wird.
GWA00031
WARNUNG
@ l
Wenn Wachs oder Öl auf Bremsen
oder Reifen gelangen, besteht Ge-
fahr.
l
Nach Bedarf Bremsscheiben und
-beläge mit Aceton oder einem
handelsüblichen Bremsenreiniger
säubern, Reifen mit Seifenlauge
abwaschen. Anschließend vor-
sichtig mit dem Motorrad losfah-
ren, eine Bremsprobe machen und
verhalten in Kurven einfahren.
@
G_5jj.book Page 3 Friday, September 8, 2000 3:57 PM
