Pflege und Lagerung
7-4
7
GCA00013
ACHTUNG:@ l
Wachs und Öl stets sparsam auf-
tragen und jeglichen Überschuß
abwischen.
l
Niemals Gummi- oder Kunststoff-
teile einölen bzw. wachsen, son-
dern mit geeigneten Pflegemitteln
behandeln.
l
Polituren nicht zu häufig einsetzen,
denn diese enthalten Schleifmittel,
die eine dünne Schicht des Lackes
abtragen.
@HINWEIS:@ Produktempfehlungen erhalten Sie bei
Ihrem YAMAHA-Händler. @
Lagerung Kurzzeitiges Abstellen
Das Motorrad sollte stets kühl und trocken
untergestellt und mit einer luftdurchlässigen
Plane abgedeckt werden, um es vor Staub
zu schützen.
GCA00014
ACHTUNG:@ l
Stellen Sie ein nasses Motorrad
niemals in eine unbelüftete Garage
oder decken es mit einer Plane ab,
denn dann bleibt das Wasser auf
den Bauteilen stehen, und das kann
Rostbildung zur Folge haben.
l
Feuchte Kellerräume sind kein ge-
eigneter Abstellplatz. Das gleiche
gilt für Stallungen (ammoniakhalti-
ge Luft ist besonders aggressiv)
und Räume, in denen aggressive
Chemikalien gelagert werden.
@
Stillegung
Möchten Sie Ihr Motorrad für mehr als zwei
Monate aus dem Verkehr ziehen, sollten
folgende Schutzvorkehrungen getroffen
werden, um Schäden und Korrosion zu
verhindern.
1. Eine komplette Motorradpflege, wie
zuvor beschrieben, durchführen.
2. Den Kraftstoffhahn ggf. auf “OFF”
stellen.
3. Die Vergaser-Schwimmerkammern
durch Aufdrehen der Ablaßschrauben
entleeren, um einer Verharzung vor-
zubeugen. Das abgelassene Benzin
in den Kraftstofftank einfüllen.
4. Volltanken, um Rostbildung im Tank
vorzubeugen.
5. Zum Vermeiden von Korrosion im
Motor die folgenden Schritte aus-
führen:
G_5jj.book Page 4 Friday, September 8, 2000 3:57 PM

Pflege und Lagerung
7-5
7
a. Die Zündkerzenstecker abziehen und
dann die Zündkerzen herausschrau-
ben.
b. Je etwa einen Teelöffel Motoröl durch
die Kerzenbohrungen einfließen las-
sen.
c. Die Zündkerzen mit aufgestecktem
Zündkerzenstecker an Masse legen,
um Funkenbildung zu verhindern.
d. Den Motor mit dem Starter (ggf. Kick-
starter) etwa fünf Sekunden durchdre-
hen lassen, damit das Öl an Zylinder,
Kolben usw. gelangt.
e. Die Zündkerzen einschrauben und
dann die Zündkerzenstecker aufstek-
ken.
GWA00003
WARNUNG
@ Schritt 5. c) unbedingt beachten, um Ver-
letzung durch Hochspannung vorzubeu-
gen. @
6. Sämtliche Seilzüge sowie alle Hebel-
und Ständer-Drehpunkte ölen.
7. Den Luftdruck der Reifen kontrollieren
und ggf. korrigieren. Anschließend
das Motorrad so aufbocken, daß bei-
de Räder über dem Boden schweben.
Anderenfalls jeden Monat das Motor-
rad etwas verschieben, damit die Rei-
fen nicht ständig an derselben Stelle
aufliegen und dadurch beschädigt
werden.
8. Den Schalldämpfer abkühlen lassen
und dann mit einer Plastiktüte so ab-
decken, daß keine Feuchtigkeit ein-
dringen kann.
9. Die Batterie ausbauen, kühl und trok-
ken lagern, jeden Monat prüfen und
ggf. aufladen. Temperaturen unter
0°C und über 30°C sind zu vermeiden.
Für nähere Angaben zum Lagern der
Batterie siehe Seite 6-33.HINWEIS:@ Anfallende Reparaturen oder Inspektion
vor der Stillegung ausführen. @
G_5jj.book Page 5 Friday, September 8, 2000 3:57 PM

Technische Daten
8
Technische Daten ............................................................................... 8-1
G_5jj.book Page 1 Friday, September 8, 2000 3:57 PM

8-1
8
GAU01038
8-Technische DatenTechnische DatenCS-01G
Modell YZF-R1
Abmessungen
Gesamtlänge 2.035 mm
Gesamtbreite 695 mm
Gesamthöhe 1.105 mm
Sitzhöhe 815 mm
Radstand 1.395 mm
Bodenfreiheit 140 mm
Wendekreis-Halbmesser 3.400 mm
Leergewicht (fahrfertig, voll-
getankt)
194 kg
Motor
Bauart flüssigkeitsgekühlter 4-Zyl.-
4-Takt-Ottomotor, zwei oben-
liegende Nockenwellen (DOHC)
Zylinderanordnung 4-Zylinder-Reihe, quer nach vorn
geneigt
Hubraum 998 cm
3
Bohrung ´ Hub 74 ´ 58 mm
Verdichtungsverhältnis 11,8:1
Startsystem Elektrostarter
Schmiersystem NaßsumpfschmierungMotoröl
Sorte (Viskosität)
Klassen
nach API: SE, SF oder SG
nach ACEA: G-4 oder G-5
Füllmenge
Ölwechsel ohne Filter-
wechsel 2,7 L
Ölwechsel mit Filter-
wechsel 2,9 L
Gesamtmenge (Motor
trocken) 3,6 L
-20 -10 0
10 20 30
40
50 ˚C
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40
ACHTUNG:Keine Öle verwenden, die Reibschutzmittel enthalten. Pkw-
Motoröle mit der Bezeichnung “ENERGY CONSERVING II”
enthalten oft solche Zusätze. Diese können beim Motorrad
zu Kupplungsrutschen und Leistungsminderung führen.
G_5jj.book Page 1 Friday, September 8, 2000 3:57 PM

Technische Daten
8-2
8
Kühlsystem-Fassungsvermögen
(Gesamtinhalt)
2,55 L
Luftfilter
Trockenelement
Kraftstoff
Sorte bleifreies Normalbenzin
Tankvolumen (Gesamtinhalt) 18 L
Davon Reserve ca. 3,8 L
Vergaser
Modell MIKUNI
Ty p ´ Anzahl BDSR40 ´ 4
Zündkerzen
Hersteller/Modell NGK / CR9E oder
DENSO / U27ESR-N
Elektrodenabstand 0,7–0,8 mm
KupplungsbauartMehrscheiben-Ölbadkupplung
Kraftübertragung
Primärantrieb Stirnräder
Primärübersetzung 1,581
Sekundärantrieb Kette
Sekundärübersetzung 2,688
Anzahl Kettenradzähne
(vorn/hinten) 16/43
Getriebe klauengeschaltetes 6-Gang-
Getriebe
Getriebebetätigung Fußschalthebel (links)Getriebeabstufung
1. Gang 2,500
2. Gang 1,842
3. Gang 1,500
4. Gang 1,333
5. Gang 1,200
6. Gang 1,115
Fahrwerk
Rahmenbauart unten offener Zentralrohrrahmen
Lenkkopfwinkel 24°
Nachlauf 92 mm
Reifen
Vo r n
Ausführung Schlauchlos-Reifen
Dimension 120/70 ZR17 (58 W)
Hersteller/Typ Metzeler / MEZ3Y Front
Dunlop / D207FQ
Hinten
Ausführung Schlauchlos-Reifen
Dimension 190/50 ZR17 (73 W)
Hersteller/Typ Metzeler / MEZ3Y
Dunlop / D207N
G_5jj.book Page 2 Friday, September 8, 2000 3:57 PM

Technische Daten
8-3
8
Max. Gesamtzuladung* 201 kg
Reifenluftdruck (bei kaltem
Reifen)
Bis 90 kg*
Vorn 250 kPa; 2,50 kg/cm
2; 2,50 bar
Hinten 250 kPa; 2,50 kg/cm2; 2,50 bar
90 kg–Maximum*
Vorn 250 kPa; 2,50 kg/cm2; 2,50 bar
Hinten 290 kPa; 2,90 kg/cm2; 2,90 bar
Hochgeschwindigkeitsfahrt
Vorn 250 kPa; 2,50 kg/cm2; 2,50 bar
Hinten 250 kPa; 2,50 kg/cm2; 2,50 bar
* Summe aus Fahrer, Beifahrer, Gepäck und Zubehör
Räder
Vo r n
Ausführung Gußrad
Dimension 17 ´ MT 3,50
Hinten
Ausführung Gußrad
Dimension 17 ´ MT 6,00
Bremsanlage
Vo r n
Bauart Doppelscheibenbremse
Betätigung Handbremshebel (rechts)
Bremsflüssigkeit DOT 4Hinten
Bauart Einscheibenbremse
Betätigung Fußbremshebel (rechts)
Bremsflüssigkeit DOT 4
Radaufhängung (Bauart)
Vorn Teleskopgabel
Hinten Schwinge mit Umlenkhebel-
abstützung
Feder-/Dämpferelemente
Vorn hydraulisch gedämpfte Teleskop-
gabel mit Spiralfedern
Hinten Zentralfederbein mit gasdruck-
unterstütztem Stoßdämpfer und
Spiralfeder
Federweg
Vorn 135 mm
Hinten 130 mm
Elektrische Anlage
Zündsystem digitale Transistorzündanlage
Lichtmaschine
Bauart Drehstromgenerator mit
Permanentmagnet
Leistung 14 V, 365 W bei 5.000 U/min
G_5jj.book Page 3 Friday, September 8, 2000 3:57 PM

Technische Daten
8-4
8
Batterie
Typ GT12B-4
Bezeichnung (Span-
nung, Kapazität) 12 V, 10 Ah
ScheinwerferHalogenlampe
Lampen (Bezeichnung ´ Anzahl)
Scheinwerfer 12 V, 60/55 W ´ 2
Rücklicht/Bremslicht 12 V, 5/21 W ´ 2
Blinker 12 V, 21 W ´ 4
Standlicht vorn 12 V, 5 W ´ 2
Instrumentenbeleuchtung LED
Leerlauf-Kontrolleuchte LED
Fernlicht-Kontrolleuchte LED
Blinker-Kontrolleuchte LED
Reserve-Warnleuchte LED
Ölstand-Warnleuchte LED
Sicherungen
Hauptsicherung 30 A
Scheinwerfersicherung 20 A
Signalanlagensicherung 20 A
Kühlerlüftersicherung 10 A
Zündungssicherung 15 A
Tachometersicherung 10 A
G_5jj.book Page 4 Friday, September 8, 2000 3:57 PM

G_5jj.book Page 5 Friday, September 8, 2000 3:57 PM

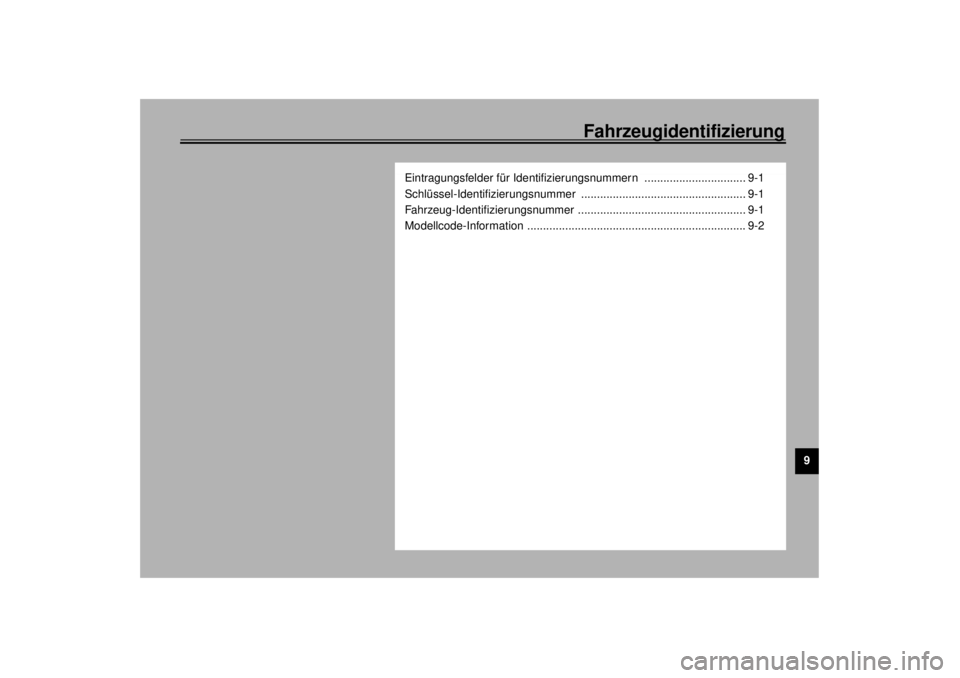

Fahrzeugidentifizierung
9
Eintragungsfelder für Identifizierungsnummern ................................ 9-1
Schlüssel-Identifizierungsnummer .................................................... 9-1
Fahrzeug-Identifizierungsnummer ..................................................... 9-1
Modellcode-Information ..................................................................... 9-2
G_5jj.book Page 1 Friday, September 8, 2000 3:57 PM

9-1
9
GAU01039
9-Fahrzeugidentifizierung
GAU02944
Eintragungsfelder für Identifi-
zierungsnummern Bitte übertragen Sie die Schlüssel- und
Fahrzeug-Identifizierungsnummern sowie
die Modellcode-Information in die dafür vor-
gesehenen Felder, da diese für die Bestel-
lung von Ersatzteilen und -schlüsseln sowie
bei einer Diebstahlmeldung benötigt wer-
den.
1. SCHLÜSSEL-IDENTIFIZIERUNGS-
NUMMERCA-02G2. FAHRZEUG-IDENTIFIZIERUNGS-
NUMMERCA-02G3. MODELLCODE-INFORMATIONCA-01GGAU01041
Schlüssel-Identifizierungsnummer Die Schlüssel-Identifizierungsnummer
ist, wie in der Abbildung gezeigt, auf dem
Schlüsselanhänger eingestanzt. Diese
Nummer im entsprechenden Feld notie-
ren, da sie bei der Bestellung eines Er-
satzschlüssels angegeben werden muß.
GAU01043
Fahrzeug-Identifizierungsnummer Die Fahrzeug-Identifizierungsnummer ist
an der gezeigten Stelle am Lenkkopfrohr
eingeschlagen. Tragen Sie diese Nummer
in das entsprechende Feld ein.HINWEIS:@ Die Fahrzeug-Identifizierungsnummer wird
von der Zulassungsbehörde registriert. @
1. Schlüssel-Identifizierungsnummer
1. Fahrzeug-Identifizierungsnummer
