YAMAHA YZF-R1 2001 Betriebsanleitungen (in German)

Regelmäßige Wartung und kleinere Reparaturen
6-30
6
GAU03164

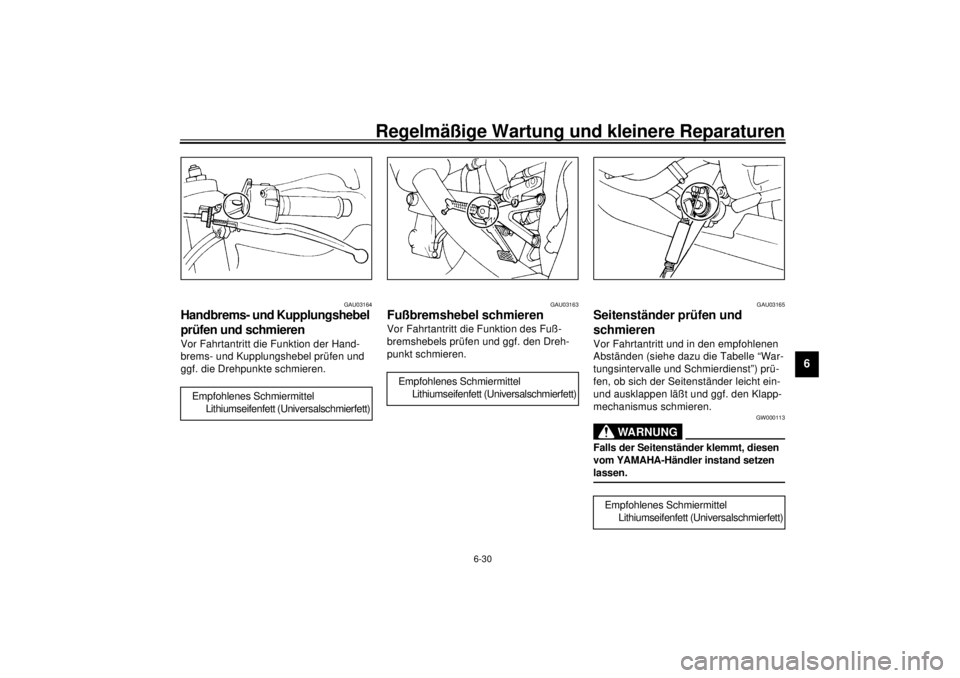

Handbrems- und Kupplungshebel
prüfen und schmieren Vor Fahrtantritt die Funktion der Hand-
brems- und Kupplungshebel prüfen und
ggf. die Drehpunkte schmieren.
GAU03163
Fußbremshebel schmieren Vor Fahrtantritt die Funktion des Fuß-
bremshebels prüfen und ggf. den Dreh-
punkt schmieren.
GAU03165
Seitenständer prüfen und
schmieren Vor Fahrtantritt und in den empfohlenen
Abständen (siehe dazu die Tabelle “War-
tungsintervalle und Schmierdienst”) prü-
fen, ob sich der Seitenständer leicht ein-
und ausklappen läßt und ggf. den Klapp-
mechanismus schmieren.
GW000113
WARNUNG
@ Falls der Seitenständer klemmt, diesen
vom YAMAHA-Händler instand setzen
lassen. @
Empfohlenes Schmiermittel
Lithiumseifenfett (Universalschmierfett)
Empfohlenes Schmiermittel
Lithiumseifenfett (Universalschmierfett)
Empfohlenes Schmiermittel
Lithiumseifenfett (Universalschmierfett)
G_5jj.book Page 30 Friday, September 8, 2000 3:57 PM

Regelmäßige Wartung und kleinere Reparaturen
6-31
6
GAU03166
Schwinge schmieren Die Schwingenlager sollten in den empfoh-
lenen Abständen (siehe dazu die Tabelle
“Wartungsintervalle und Schmierdienst”)
geschmiert werden.
GAU02939
Teleskopgabel prüfen Zustand und Funktion der Teleskopgabel
müssen folgendermaßen in den empfohle-
nen Abständen (siehe dazu die Tabelle
“Wartungsintervalle und Schmierdienst”)
geprüft werden.
Sichtprüfung
GW000115
WARNUNG
@ Das Fahrzeug sicher abstützen, damit es
nicht umfallen kann. @Die Gleitrohre auf Riefen und andere
Beschädigungen, die Gabeldichtringe auf
Öllecks prüfen.Funktionsprüfung

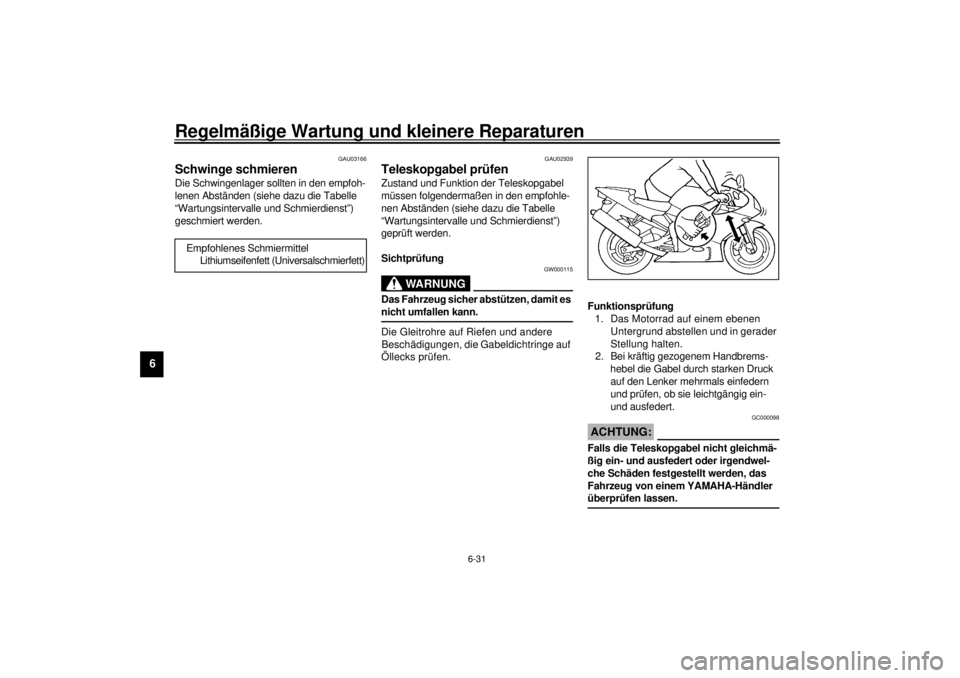

1. Das Motorrad auf einem ebenen
Untergrund abstellen und in gerader
Stellung halten.
2. Bei kräftig gezogenem Handbrems-
hebel die Gabel durch starken Druck
auf den Lenker mehrmals einfedern
und prüfen, ob sie leichtgängig ein-
und ausfedert.
GC000098
ACHTUNG:@ Falls die Teleskopgabel nicht gleichmä-
ßig ein- und ausfedert oder irgendwel-
che Schäden festgestellt werden, das
Fahrzeug von einem YAMAHA-Händler
überprüfen lassen. @
Empfohlenes Schmiermittel
Lithiumseifenfett (Universalschmierfett)
G_5jj.book Page 31 Friday, September 8, 2000 3:57 PM

Regelmäßige Wartung und kleinere Reparaturen
6-32
6
GAU00794
Lenkung prüfen Verschlissene oder lockere Lenkungslager
stellen eine erhebliche Gefährdung dar.
Darum muß der Zustand der Lenkung fol-
gendermaßen in den empfohlenen Abstän-
den (siehe dazu die Tabelle “Wartungs-
intervalle und Schmierdienst”) geprüft
werden.
1. Das Motorrad so aufbocken, daß das
Vorderrad frei in der Luft schwebt.
GW000115
WARNUNG
@ Das Fahrzeug sicher abstützen, damit es
nicht umfallen kann. @

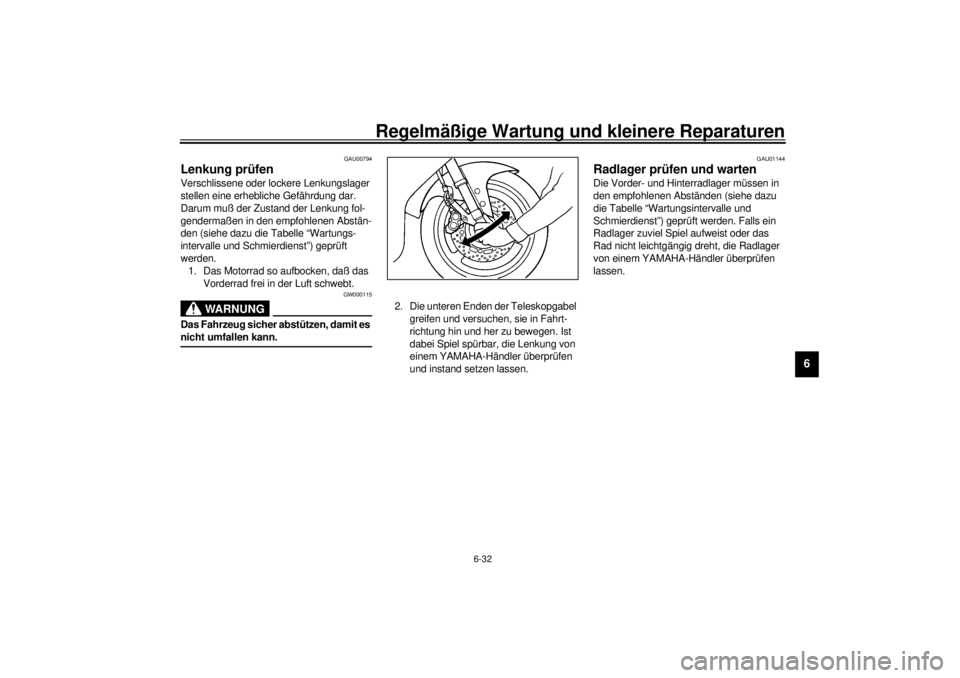

2. Die unteren Enden der Teleskopgabel
greifen und versuchen, sie in Fahrt-
richtung hin und her zu bewegen. Ist
dabei Spiel spürbar, die Lenkung von
einem YAMAHA-Händler überprüfen
und instand setzen lassen.
GAU01144
Radlager prüfen und warten Die Vorder- und Hinterradlager müssen in
den empfohlenen Abständen (siehe dazu
die Tabelle “Wartungsintervalle und
Schmierdienst”) geprüft werden. Falls ein
Radlager zuviel Spiel aufweist oder das
Rad nicht leichtgängig dreht, die Radlager
von einem YAMAHA-Händler überprüfen
lassen.
G_5jj.book Page 32 Friday, September 8, 2000 3:57 PM

Regelmäßige Wartung und kleinere Reparaturen
6-33
6
GAU01291
Batterie warten Die Batterie ist versiegelt und daher war-
tungsfrei. Die Kontrolle des Säurestands
und das Auffüllen von destilliertem Wasser
entfallen deshalb.
Batterie laden
Bei Entladung die Batterie so bald wie mög-
lich von einem YAMAHA-Händler aufladen
lassen. Beachten Sie, daß die Batterie sich
durch die Zuschaltung elektrischer Neben-
verbraucher schneller entlädt und deshalb
öfter aufgeladen werden muß.
GW000116
WARNUNG
@ l
Die Batterie enthält giftige Schwe-
felsäure, die schwere Verätzungen
und bleibende Augenschäden her-
vorrufen kann. Daher beim Umgang
mit Batterien stets einen geeig-
neten Augenschutz tragen. Augen,
Haut und Kleidung unter keinen
Umständen mit Batteriesäure in
Berührung bringen.
l
Erste Hilfe• Äußerlich
: Mit reichlich Wasser
abspülen.
• Innerlich: Große Mengen Wasser
trinken und sofort einen Arzt ru-
fen.
• Augen: Mindestens 15 Minuten
lang gründlich mit Wasser spü-
len und sofort einen Arzt auf-
suchen.
l
Die Batterie erzeugt explosives
Wasserstoffgas (Knallgas). Daher
Funken, offene Flammen, brennen-
de Zigaretten und andere Feuer-
quellen fernhalten. Beim Laden der
Batterie in geschlossenen Räumen
für ausreichende Belüftung sorgen.
l
DIE BATTERIE VON KINDERN
FERNHALTEN.
@
Batterie lagern
1. Vor einer etwa einmonatigen Still-
legung die Batterie ausbauen, auf-
laden und an einem kühlen, licht-
geschützten Ort lagern.
2. Bei einer Stillegung von mehr als
einem Monat mindestens einmal im
Monat den Ladezustand der Batterie
prüfen und ggf. korrigieren.
3. Vor der Montage die Batterie vollstän-
dig aufladen.
4. Bei der Montage der Batterie unbe-
dingt auf richtige Polung und Festig-
keit der Klemmen achten.
G_5jj.book Page 33 Friday, September 8, 2000 3:57 PM

Regelmäßige Wartung und kleinere Reparaturen
6-34
6
GC000102
ACHTUNG:@ l
Die Batterie vor der Lagerung voll-
ständig aufladen. Das Lagern im
entladenen Zustand führt der Bat-
terie bleibende Schäden zu.
l
Zum Laden der wartungsfreien Bat-
terie ist ein spezielles Ladegerät
nötig (Konstantstromstärke und/
oder -spannung). Konventionelle
Ladegeräte können die Lebens-
dauer der wartungsfreien Batterie
vermindern. Sollten Sie nicht mit
Sicherheit über ein korrektes Lade-
gerät verfügen, wenden Sie sich
bitte an Ihren YAMAHA-Händler.
@
GAU03610
Sicherung wechseln Die Hauptsicherungs- und Sicherungs-
kästen befinden sich unter dem Fahrer-
sitz; siehe dazu Seite 3-14.
Eine Sicherung, falls sie durchgebrannt ist,
folgendermaßen erneuern.
1. Die Zündung sowie den Schalter des
betroffenen Stromkreises ausschalten.
2. Die durchgebrannte Sicherung her-
ausnehmen, und dann eine neue
Sicherung mit der vorgesehenen
Amperezahl einsetzen.1. Scheinwerfersicherung
2. Kühlerlüftersicherung
3. Zündungssicherung
4. Signalanlagensicherung
5. Tachometersicherung
6. Ersatzsicherung (´ 3)
1. Hauptsicherung
2. ErsatzsicherungVorgeschriebene Sicherungen
Hauptsicherung: 30 A
Scheinwerfersicherung: 20 A
Signalanlagensicherung: 20 A
Kühlerlüftersicherung: 10 A
Zündungssicherung: 15 A
Tachometersicherung: 10 A
G_5jj.book Page 34 Friday, September 8, 2000 3:57 PM

Regelmäßige Wartung und kleinere Reparaturen
6-35
6
GC000103
ACHTUNG:@ Niemals Sicherungen mit einer höheren
als der empfohlenen Amperezahl ver-
wenden. Eine Sicherung mit falscher
Amperezahl kann Schäden an elektri-
schen Komponenten und sogar einen
Brand verursachen. @3. Die Zündung und den betroffenen
Stromkreis wieder einschalten und
prüfen, ob das elektrische System
einwandfrei arbeitet.
4. Falls die neue Sicherung sofort wieder
durchbrennt, die elektrische Anlage
von einem YAMAHA-Händler über-
prüfen lassen.
GAU00826
Scheinwerferlampe auswechseln Der Scheinwerfer ist mit einer Halogen-
lampe ausgestattet. Eine durchgebrannte
Scheinwerferlampe kann folgenderma-
ßen ausgewechselt werden.
1. Den Scheinwerfer-Steckverbinder
lösen und dann die Lampenschutz-
kappe abnehmen.2. Den Lampenhalter aushängen und
dann die defekte Lampe herausneh-
men.1. Scheinwerfer-Steckverbinder
2. Lampenschutzkappe
1. Lampenhalter
G_5jj.book Page 35 Friday, September 8, 2000 3:57 PM

Regelmäßige Wartung und kleinere Reparaturen
6-36
6
GW000119
WARNUNG
@ Scheinwerferlampen werden sehr schnell
heiß. Deshalb entflammbares Material
fernhalten und die Lampe niemals berüh-
ren, bevor sie ausreichend abgekühlt ist. @3. Die neue Lampe einsetzen und mit
dem Lampenhalter sichern.
GC000104
ACHTUNG:@ Darauf achten, folgende Teile nicht zu
beschädigen:l
Scheinwerferlampe
Schweiß- und Fettspuren auf dem
Glas beeinträchtigen die Leucht-
kraft und Lebensdauer der Lampe.
Deshalb den Glaskolben der neuen
Lampe nicht mit den Fingern berüh-
ren und Verunreinigungen der Lam-
pe mit einem mit Alkohol oder Ver-
dünner angefeuchteten Tuch
entfernen.
l
Streuscheibe
• Keinerlei Aufkleber oder Folien
an der Streuscheibe anbringen.
• Die vorgeschriebene Lampen-
Bezeichnung (Leistung) unbe-
dingt beachten.
@4. Die Lampenschutzkappe und dann
den Steckverbinder aufsetzen.
5. Den Scheinwerfer ggf. vom YAMAHA-
Händler einstellen lassen.
1. Nicht berühren.
G_5jj.book Page 36 Friday, September 8, 2000 3:57 PM

Regelmäßige Wartung und kleinere Reparaturen
6-37
6
GAU01358

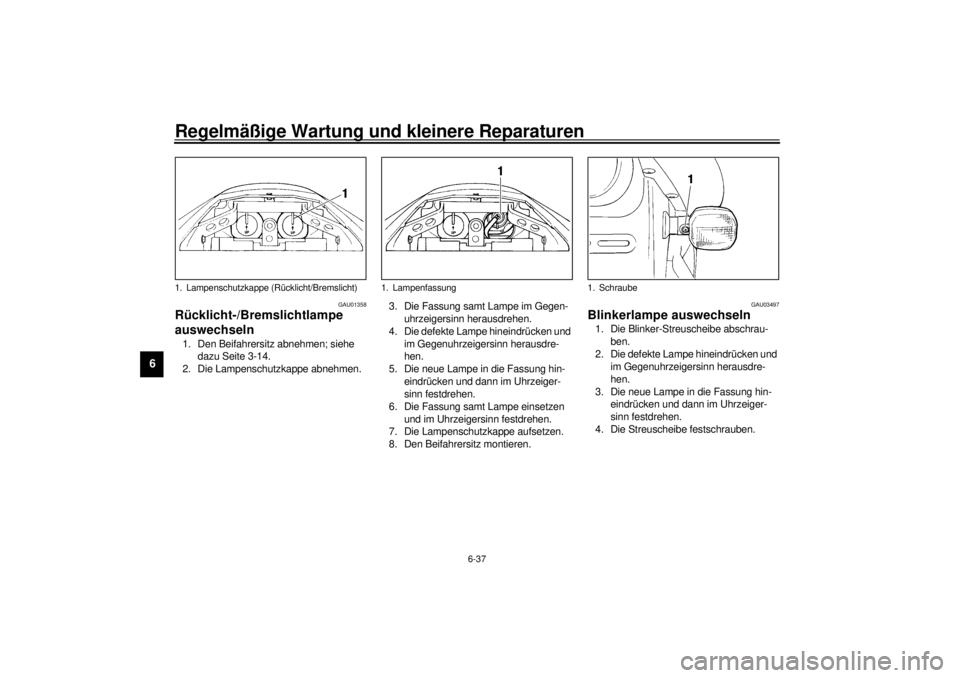

Rücklicht-/Bremslichtlampe
auswechseln 1. Den Beifahrersitz abnehmen; siehe
dazu Seite 3-14.
2. Die Lampenschutzkappe abnehmen.3. Die Fassung samt Lampe im Gegen-
uhrzeigersinn herausdrehen.
4. Die defekte Lampe hineindrücken und
im Gegenuhrzeigersinn herausdre-
hen.
5. Die neue Lampe in die Fassung hin-
eindrücken und dann im Uhrzeiger-
sinn festdrehen.
6. Die Fassung samt Lampe einsetzen
und im Uhrzeigersinn festdrehen.
7. Die Lampenschutzkappe aufsetzen.
8. Den Beifahrersitz montieren.
GAU03497
Blinkerlampe auswechseln 1. Die Blinker-Streuscheibe abschrau-
ben.
2. Die defekte Lampe hineindrücken und
im Gegenuhrzeigersinn herausdre-
hen.
3. Die neue Lampe in die Fassung hin-
eindrücken und dann im Uhrzeiger-
sinn festdrehen.
4. Die Streuscheibe festschrauben.
1. Lampenschutzkappe (Rücklicht/Bremslicht)
1. Lampenfassung
1. Schraube
G_5jj.book Page 37 Friday, September 8, 2000 3:57 PM

Regelmäßige Wartung und kleinere Reparaturen
6-38
6
GCA00065
ACHTUNG:@ Die Schraube nicht zu fest anziehen, um
die Streuscheibe nicht zu beschädigen. @
GAU01579
Motorrad aufbocken Da dieses Modell keinen Hauptständer
besitzt, sollten beim Ausbau der Räder
oder zum Erledigen von anderen War-
tungsarbeiten, bei denen das Motorrad
sicher und senkrecht stehen muß, fol-
gende Hinweise beachtet werden.
Vor der Wartungsarbeit prüfen, ob das
Motorrad sicher und senkrecht steht. Es
kann nach Bedarf auch eine stabile Holz-
kiste unter dem Motor plaziert werden.
Vorderrad
1. Die Motorrad-Hinterseite stabilisie-
ren. Dazu entweder hinten einen
Motorrad-Montageständer verwen-
den oder (falls nicht zwei solcher
Ständer zur Verfügung stehen)
einen Aufbockständer aus dem
Automobilfachhandel unter den
Rahmen in Nähe des Hinterrads
stellen.
2. Das Fahrzeug mit einem Motorrad-
Montageständer vorn so abstützen,
daß das Vorderrad sich frei drehen
läßt.Hinterrad
Das Motorrad so abstützen, daß das Hin-
terrad sich frei drehen läßt. Dazu entweder
hinten einen Motorrad-Montageständer
verwenden oder zwei Aufbockständer unter
den Hauptrahmen oder die Schwingen-
arme stellen.
G_5jj.book Page 38 Friday, September 8, 2000 3:57 PM

Regelmäßige Wartung und kleinere Reparaturen
6-39
6
GAU03167
Vorderrad Vorderrad ausbauen
GW000122
WARNUNG
@ l
Wartungsarbeiten an den Rädern
sollten grundsätzlich von einem
YAMAHA-Händler durchgeführt
werden.
l
Das Fahrzeug sicher abstützen,
damit es nicht umfallen kann.
@1. Das Verkleidungsteil A abnehmen;
siehe dazu Seite 6-5.2. Die Vorderachs-Klemmschraube,
dann die Radachse und die Brems-
sattel-Schrauben lockern.
3. Das Motorrad aufbocken, um das Vor-
derrad vom Boden abzuheben; siehe
dazu Seite 6-38.4. Den Bremsschlauchhalter links und
rechts abschrauben.
5. Den Bremssattel links und rechts ab-
schrauben.
6. Die Radachse herausziehen und dann
das Rad herausrollen.
GCA00046
ACHTUNG:@ Bei demontierten Bremssätteln auf kei-
nen Fall die Bremse betätigen, da sonst
die Bremsbeläge aneinandergedrückt
werden. @
1. Radachse
2. Vorderachs-Klemmschraube
1. Schraube (´ 3)
2. Bremsschlauchhalter
3. Bremssattel
G_5jj.book Page 39 Friday, September 8, 2000 3:57 PM
