YAMAHA YZF-R1 2001 Instructieboekje (in Dutch)

VERZORGING EN STALLING VAN DE MOTORFIETS
7-4
7
DCA00013
LET OP:@ l
Breng een geringe hoeveelheid
oliespray en was aan en verwijder
overtollige hoeveelheden.
l
Breng oliespray of was nooit aan
op rubber of kunststof delen, be-
handel deze met een daartoe be-
stemd verzorgingsmiddel.
l
Vermijd het gebruik van schurende
poetsmiddelen, deze tasten de lak
aan.
@OPMERKING:@ Vraag een Yamaha dealer om advies over
de te gebruiken producten. @
Stalling Korte termijn
Stal uw motorfiets steeds op een koele en
droge plek en bescherm zo nodig tegen stof
met een luchtdoorlatende stallinghoes.
DCA00014
LET OP:@ l
Als de motorfiets wordt gestald in
een slecht geventileerde ruimte of
in vochtige toestand wordt afge-
dekt met een hoes of een dekzeil,
zal water en vocht kunnen binnen-
dringen en roestvorming veroorza-
ken.
l
Voorkom corrosie door de machine
niet te stallen in een vochtige kel-
der, een stal (i.v.m. de aanwezig-
heid van ammoniakdamp) en in een
opslagruimte voor sterke chemica-
liën.
@
Lange termijn
Alvorens uw motorfiets gedurende meerde-
re maanden aaneen te stallen:
1. Volg alle instructies op in de paragraaf
“Verzorging” in dit hoofdstuk.
2. Bij motorfietsen met een brandstof-
kraan die een “OFF” stand heeft: draai
de kraanhendel in “OFF”.
3. Leeg de vlotterkamers in de carbura-
teur door de aftappluggen los te
draaien; u voorkomt zo dat neerslag
uit de brandstof achterblijft. Giet de af-
getapte brandstof terug in de brand-
stoftank.
4. Vul de brandstoftank en voeg een sta-
bilisatoradditief (indien verkrijgbaar)
toe om roestvorming in de tank en
achteruitgang van de brandstof te
voorkomen.
5. Voer de volgende stappen uit om de
cilinders, de zuigerveren etc. te be-
schermen tegen corrosie.
D_5jj.book Page 4 Friday, September 8, 2000 3:29 PM

VERZORGING EN STALLING VAN DE MOTORFIETS
7-5
7
a. Verwijder de bougiedoppen en de
bougies.
b. Giet een theelepel motorolie in elk
bougiegat.
c. Breng de bougiedoppen aan op de
bougies en leg dan de bougies zoda-
nig op de cilinderkop dat de elektroden
aan massa liggen. (Dit voorkomt von-
ken tijdens de volgende stap.)
d. Laat de motor een paar keer rond-
draaien op de startmotor. (De cilinder-
wanden worden zo geolied.)
e. Haal de bougiedoppen los van de
bougies en breng dan de bougies en
de bougiedoppen weer aan.
DWA00003
WAARSCHUWING
@ Om schade of letsel door vonkvorming
te voorkomen, moeten de bougie-elek-
troden aan massa liggen terwijl de mo-
tor wordt rondgedraaid. @
6. Smeer alle bedieningskabels en
scharnierpunten van alle hendels en
pedalen en van de zijstandaard/mid-
denbok.
7. Controleer de bandspanning en corri-
geer deze zo nodig en breng dan de
motorfiets omhoog, zodat beide wie-
len los van de grond zijn. Een andere
mogelijkheid is de wielen elke maand
iets te draaien, zodat de banden niet
op één gedeelte sterker achteruit-
gaan.
8. Dek de uitlaatdemper af met een plas-
tic zak om te voorkomen dat vocht kan
binnendringen.9. Verwijder de accu en laad deze volle-
dig bij. Berg de accu op een koele en
droge plek op en laad hem eens per
maand bij. Berg de accu niet op een
extreem koude of warme plek op (kou-
der dan 0°C of warmer dan 30°C). Zie
pagina 6-33 voor meer informatie over
het opbergen van de accu.
OPMERKING:@ Verricht eventueel noodzakelijke reparaties
alvorens de motorfiets te stallen. @
D_5jj.book Page 5 Friday, September 8, 2000 3:29 PM

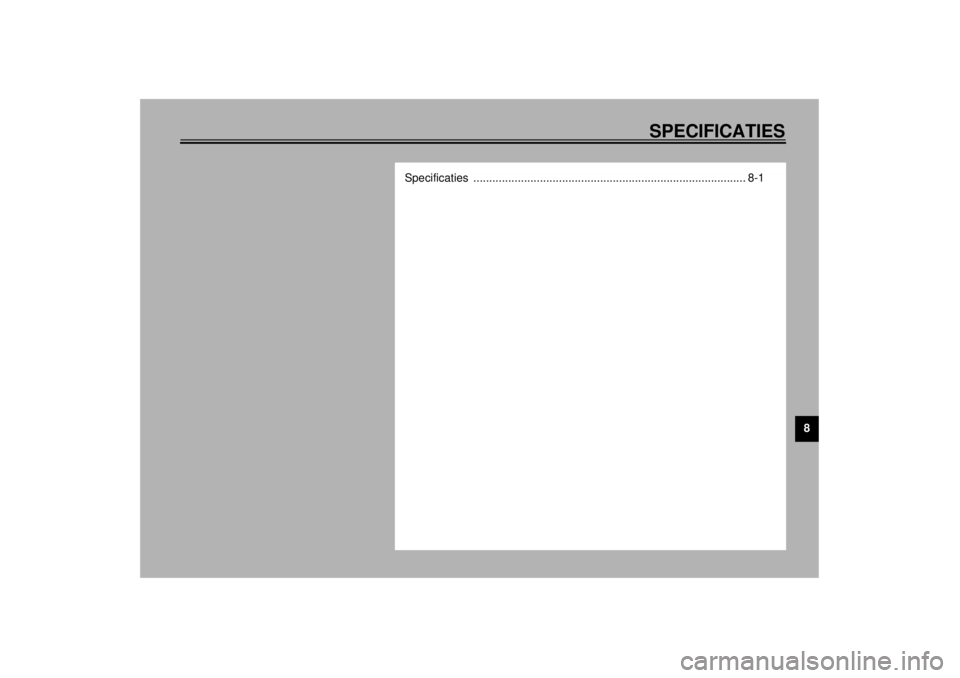

SPECIFICATIES
8
Specificaties ...................................................................................... 8-1
D_5jj.book Page 1 Friday, September 8, 2000 3:29 PM

8-1
8
DAU01038
8-SPECIFICATIESSpecificaties CS-01D
Model YZF-R1
Afmetingen
Grootste lengte 2.035 mm
Grootste breedte 695 mm
Grootste hoogte 1.105 mm
Zadelhoogte 815 mm
Wielbasis 1.395 mm
Grondspeling 140 mm
Minimale draaicirkel 3.400 mm
Basisgewicht (met olie en volle
benzinetank)194 kg
Motor
Type motor Vloeistofgekoelde 4-takt, DOHC
Cilinder-opstelling 4 cilinders parallel voorwaarts
hellend
Verplaatsing 998 cm
3
Boring ´ slag 74 ´ 58 mm
Kompressieverhouding 11,8:1
Startsysteem Elektrische starter
Smeersysteem Oliecarter-systeem (natte bak)Motorolie
Ty p e
Aanbevolen klasse motorolie
API service SE, SF, SG of hoger
Aantal
Zonder vervanging van
oliefilterpatroon 2,7 L
Met vervanging van oliefil-
terpatroon 2,9 L
Totale hoeveelheid (droge
motor) 3,6 L
-20 -10 0
10 20 30
40
50 ˚C
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40
LET OP:Gebruik uitsluitend een motorolie die geen anti-frictie midde-
len bevat. Een motorolie bedoeld voor personenauto’s (vaak
voorzien van het opschrift “ENERGY CONSERVING II”) be-
vat anti-frictie toevoegingen die slippen van de koppeling en/
of de startmotorkoppeling kunnen veroorzaken, met een kor-
tere levensduur van de componenten en slechte motorpres-
taties tot gevolg.
D_5jj.book Page 1 Friday, September 8, 2000 3:29 PM

SPECIFICATIES
8-2
8
Capaciteit van het koelsysteem
(totale hoeveelheid)
2,55 L
LuchtfilterDroog type element
Brandstof
Type Gewone loodvrije benzine
Inhoud hoeveelheid 18 L
Hoeveelheid
reservebrandstof 3,8 L
Carburateur
Bandenmerk MIKUNI
Model ´ aantal BDSR40 ´ 4
Bougies
Bandenmerk/model NGK / CR9E of
DENSO / U27ESR-N
Elektrodenafstand 0,7–0,8 mm
Type koppelingVloeistof, meervoudige platen
Overbrenging
Primair reductie-systeem Recht tandwiel
Primaire reductie-verhouding 1,581
Secundair reductie-systeem Kettingaandrijving
Secundaire reductie-verhou-
ding 2,688
Aantal tanden kettingtandwie-
len (achter/voor) 16/43
Type overbrenging Konstante aangrijping,
6 versnellingenBediening Linkervoet
Overbreng-verhoudingen
1e 2,500
2e 1,842
3e 1,500
4e 1,333
5e 1,200
6e 1,115
Chassis
Type frame Ruitvormig
Casterhoek 24°
Spoorbreedte 92 mm
Banden
Voor
Type Tubeless (enkelwandig)
Bandenmaat 120/70 ZR17 (58W)
Bandenmerk/model Metzeler / MEZ3Y Front
Dunlop / D207FQ
Achter
Type Tubeless (enkelwandig)
Bandenmaat 190/50 ZR17 (73W)
Bandenmerk/model Metzeler / MEZ3Y
Dunlop / D207N
D_5jj.book Page 2 Friday, September 8, 2000 3:29 PM

SPECIFICATIES
8-3
8
Maximale belasting* 201 kg
Bandenspanning
(gemeten aan koude banden)
Tot 90 kg*
Voor 250 kPa (2,50 kg/cm
2, 2,50 bar)
Achter 250 kPa (2,50 kg/cm2, 2,50 bar)
90 kg–Maximale*
Voor 250 kPa (2,50 kg/cm2, 2,50 bar)
Achter 290 kPa (2,90 kg/cm2, 2,90 bar)
Bij rijden met hoge
snelheid
Voor 250 kPa (2,50 kg/cm2, 2,50 bar)
Achter 250 kPa (2,50 kg/cm2, 2,50 bar)
* Totaal gewicht van bestuurder, passagier, bagage en accessoi-
res
Wielen
Vo o r
Type Gietwielen
Bandenmaat 17 ´ MT 3,50
Achter
Type Gietwielen
Bandenmaat 17 ´ MT 6,00Remmen
Voor
Type Dubbele schijfrem
Bediening Rechterhand
Vloeistof DOT 4
Achter
Type Enkele schijfrem
Bediening Rechtervoet
Vloeistof DOT 4
Wielophanging
Voor Teleskoopvork
Achter Zwaaiarm (gekoppelde ophan-
ging)
Veer/schokdemper
Voor Schroefveer / oliegedempt
Achter Schroefveer / gas-olie demper
Veerweg
Voor 135 mm
Achter 130 mm
D_5jj.book Page 3 Friday, September 8, 2000 3:29 PM

SPECIFICATIES
8-4
8
Elektrische installatie
Ontstekingssysteem TCI ontsteking (digitaal)
Laadsysteem
Type Wisselstroom-dynamo
Standaard
vermogen 14 V, 365 W 5.000 tpm
Accu
Model GT12B-4
Gloeilampen,
capaciteit 12 V, 10 Ah
Type koplampKwartslamp (halogeen)
Gloeilampen voltage, wattage ´ aantal
Koplamp 12 V, 60/55 W ´ 2
Achterlicht/remlicht unit 12 V, 5/21 W ´ 2
Richtingaanwijzer 12 V, 21 W ´ 4
Stadslicht 12 V, 5 W ´ 2
Instrumentenverlichting LED
Controlelampje voor vrijstand LED
Controlelampje grootlicht LED
Controlelampje richtingaanwij-
zers LED
Controlelampje voor brand-
stofniveau LED
Waarschuwingslampje voor
olieniveau LEDZekeringen
Hoofdzekering 30 A
Koplampzekering 20 A
Zekering signaleringssysteem 20 A
Zekering radiatorkoelvin 10 A
Zekering ontstekingssysteem 15 A
Zekering kilometerteller 10 A
D_5jj.book Page 4 Friday, September 8, 2000 3:29 PM

D_5jj.book Page 5 Friday, September 8, 2000 3:29 PM

GEBRUIKERSINFORMATIE
9
Identificatienummers ......................................................................... 9-1
Identificatienummer sleutel ............................................................... 9-1
Voertuigidentificatienummer .............................................................. 9-1
Modelinformatiesticker ...................................................................... 9-2
D_5jj.book Page 1 Friday, September 8, 2000 3:29 PM

9-1
9
DAU01039
9-GEBRUIKERSINFORMATIE
DAU02944

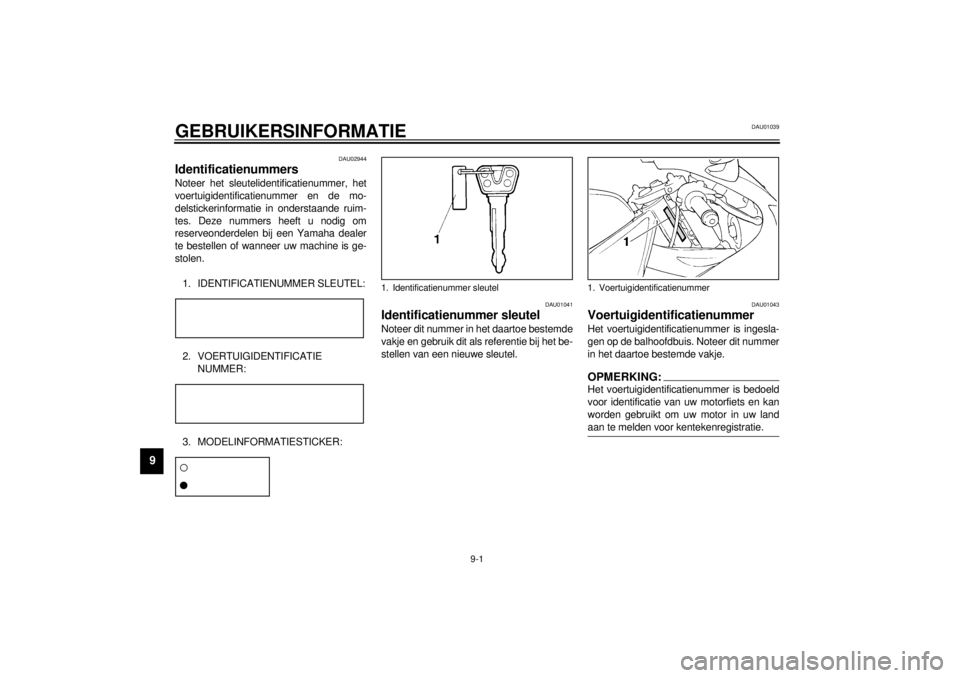

Identificatienummers Noteer het sleutelidentificatienummer, het
voertuigidentificatienummer en de mo-
delstickerinformatie in onderstaande ruim-
tes. Deze nummers heeft u nodig om
reserveonderdelen bij een Yamaha dealer
te bestellen of wanneer uw machine is ge-
stolen.
1. IDENTIFICATIENUMMER SLEUTEL:CA-02D2. VOERTUIGIDENTIFICATIE
NUMMER:CA-02D3. MODELINFORMATIESTICKER:CA-01DDAU01041
Identificatienummer sleutel Noteer dit nummer in het daartoe bestemde
vakje en gebruik dit als referentie bij het be-
stellen van een nieuwe sleutel.
DAU01043
Voertuigidentificatienummer Het voertuigidentificatienummer is ingesla-
gen op de balhoofdbuis. Noteer dit nummer
in het daartoe bestemde vakje.OPMERKING:@ Het voertuigidentificatienummer is bedoeld
voor identificatie van uw motorfiets en kan
worden gebruikt om uw motor in uw land
aan te melden voor kentekenregistratie. @
1. Identificatienummer sleutel
1. Voertuigidentificatienummer
