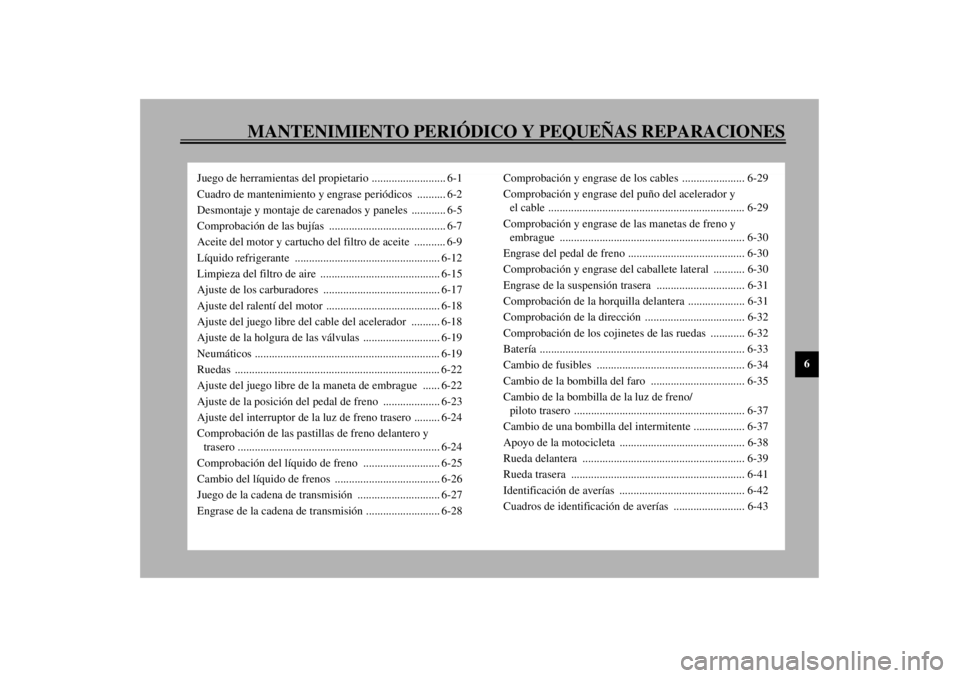

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6
Juego de herramientas del propietario .......................... 6-1
Cuadro de mantenimiento y engrase periódicos .......... 6-2
Desmontaje y montaje de carenados y paneles ............ 6-5
Comprobación de las bujías ......................................... 6-7
Aceite del motor y cartucho del filtro de aceite ........... 6-9
Líquido refrigerante ................................................... 6-12
Limpieza del filtro de aire .......................................... 6-15
Ajuste de los carburadores ......................................... 6-17
Ajuste del ralentí del motor ........................................ 6-18
Ajuste del juego libre del cable del acelerador .......... 6-18
Ajuste de la holgura de las válvulas ........................... 6-19
Neumáticos ................................................................. 6-19
Ruedas ........................................................................ 6-22
Ajuste del juego libre de la maneta de embrague ...... 6-22
Ajuste de la posición del pedal de freno .................... 6-23
Ajuste del interruptor de la luz de freno trasero ......... 6-24
Comprobación de las pastillas de freno delantero y
trasero ....................................................................... 6-24
Comprobación del líquido de freno ........................... 6-25
Cambio del líquido de frenos ..................................... 6-26
Juego de la cadena de transmisión ............................. 6-27
Engrase de la cadena de transmisión .......................... 6-28Comprobación y engrase de los cables ...................... 6-29
Comprobación y engrase del puño del acelerador y
el cable ..................................................................... 6-29
Comprobación y engrase de las manetas de freno y
embrague ................................................................. 6-30
Engrase del pedal de freno ......................................... 6-30
Comprobación y engrase del caballete lateral ........... 6-30
Engrase de la suspensión trasera ............................... 6-31
Comprobación de la horquilla delantera .................... 6-31
Comprobación de la dirección ................................... 6-32
Comprobación de los cojinetes de las ruedas ............ 6-32
Batería ........................................................................ 6-33
Cambio de fusibles .................................................... 6-34
Cambio de la bombilla del faro ................................. 6-35
Cambio de la bombilla de la luz de freno/
piloto trasero ............................................................ 6-37
Cambio de una bombilla del intermitente .................. 6-37
Apoyo de la motocicleta ............................................ 6-38
Rueda delantera ......................................................... 6-39
Rueda trasera ............................................................. 6-41
Identificación de averías ............................................ 6-42
Cuadros de identificación de averías ......................... 6-43
S_5jj.book Page 1 Friday, September 8, 2000 3:42 PM
Page 52 of 116
6-1
6
SAU00462
6-MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
SAU00464
La seguridad es una obligación del propietario.
Con una revisión, ajuste y engrase periódicos su
vehículo se mantendrá en el estado más seguro y
eficaz posible. En las páginas siguientes se ex-
plican los puntos de revisión, ajuste y engrase
más importantes.
Los intervalos que se indican en el cuadro de
mantenimiento y engrase periódicos deben con-
siderarse simplemente como una guía general en
condiciones normales de conducción. No obs-
tante, DEPENDIENDO DE LA METEORO-
LOGÍA, EL TERRENO, EL ÁREA
GEOGRÁFICA Y LAS CONDICIONES PAR-
TICULARES DE USO, PUEDE SER NECE-
SARIO ACORTAR LOS INTERVALOS DE
MANTENIMIENTO.
SW000060
ADVERTENCIA
@ Si no está familiarizado con el mantenimien-
to de la motocicleta, confíelo a un concesiona-
rio Yamaha. @
SAU01575
Juego de herramientas del
propietario El juego de herramientas del propietario se en-
cuentra en el interior del compartimiento porta
objetos debajo del asiento del pasajero. (Véanse
en la página 3-14 las instrucciones para desmon-
tar el asiento del pasajero.)
El objeto de la información de servicio que se
incluye en este manual y de las herramientas que
se suministran en el juego de herramientas del
propietario es ayudarle a realizar las operacio-
nes de mantenimiento preventivo y las pequeñas
reparaciones. Sin embargo, para realizar correc-
tamente algunos trabajos de mantenimiento
puede necesitar herramientas adicionales, como
por ejemplo una llave dinamométrica.
NOTA:@ Si no dispone de las herramientas o la experien-
cia necesarias para realizar un trabajo determi-
nado, confíelo a un concesionario Yamaha. @
SW000063
ADVERTENCIA
@ Las modificaciones no aprobadas por
Yamaha pueden provocar una pérdida de
prestaciones y la inseguridad del vehículo.
Consulte a un concesionario Yamaha antes
de realizar cualquier cambio. @

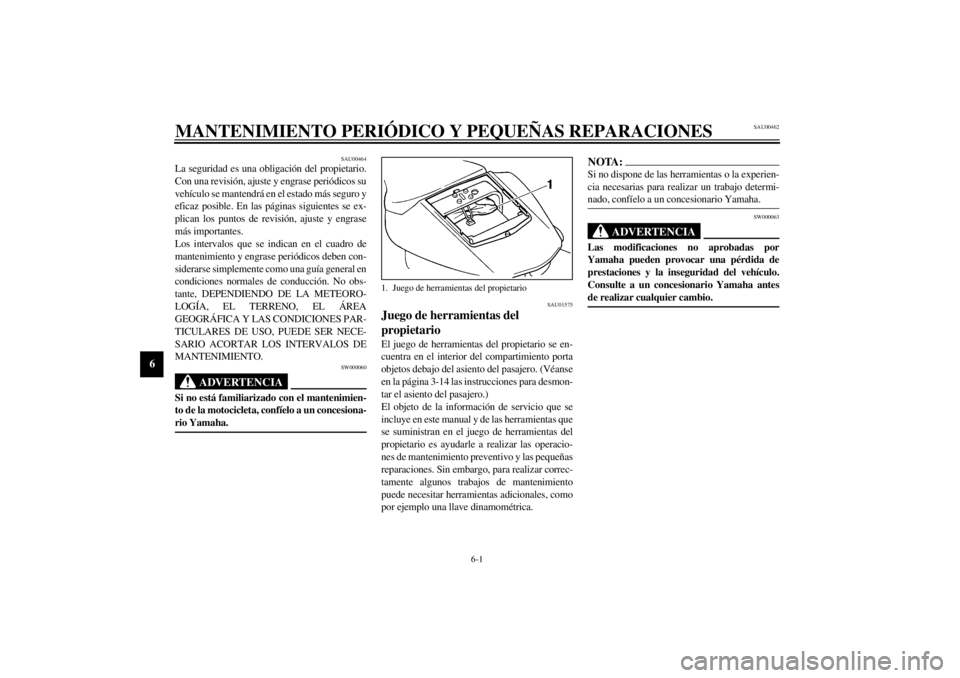

1. Juego de herramientas del propietario
S_5jj.book Page 1 Friday, September 8, 2000 3:42 PM
Page 53 of 116
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-2
6
SAU03540
Cuadro de mantenimiento y engrase periódicos
NOTA:@ l
Las comprobaciones anuales deben realizarse cada año, salvo si en su lugar se realiza un mantenimiento según los kilómetros recorridos.
l
Desde los 50.000 km, repita los intervalos de mantenimiento a partir de 10.000 km.
l
Las operaciones marcadas con un asterisco debe realizarlas un concesionario Yamaha ya que requieren herramientas, información y conocimientos
técnicos especiales.
@CP-03SNº. ELEMENTO COMPROBACIÓN U OPERACIÓN DE MANTENIMIENTOLECTURA DEL CUENTAKILÓMETROS
(´
1.000 km)ANUAL
COMPRO-
BAR
110203040
1*
Línea de gasolina• Comprobar si los tubos de gasolina y el tubo de vacío están
agrietados o dañados.ÖÖÖÖ Ö
2
*
Filtro de gasolina• Comprobar su estado.ÖÖ
3Bujías• Comprobar su estado.
• Limpiar y ajustar distancia entre electrodos.ÖÖ
•Cambiar.ÖÖ
4
*
Válvulas• Comprobar holgura de las válvulas.
•Ajustar.Cada 40.000 km
5 Filtro de aire•Limpiar.ÖÖ
•Cambiar.ÖÖ
6Embrague• Comprobar funcionamiento.
•Ajustar.ÖÖÖÖÖ
7
*
Freno delantero• Comprobar funcionamiento, nivel de líquido y si hay fugas en el
vehículo. (Véase NOTA en la página 6-4.)ÖÖÖÖÖ Ö
• Cambiar las pastillas de freno. Siempre que hayan alcanzado el límite de desgaste
8
*
Freno trasero• Comprobar funcionamiento, nivel de líquido y si hay fugas en el
vehículo. (Véase NOTA en la página 6-4.)ÖÖÖÖÖ Ö
• Cambiar las pastillas de freno. Siempre que hayan alcanzado el límite de desgaste
9
*
Tubo de freno• Comprobar si están agrietados o dañados.ÖÖÖÖ Ö
• Cambiar. (Véase NOTA en la página 6-4.) Cada 4 años
S_5jj.book Page 2 Friday, September 8, 2000 3:42 PM
Page 54 of 116
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-3
6
10
*
Ruedas• Comprobar excentricidad y si están dañadas.ÖÖÖÖ
11
*
Neumáticos• Comprobar la profundidad del dibujo y si están dañados.
• Cambiar si es necesario.
• Comprobar la presión de aire.
• Corregir si es necesario.ÖÖÖÖ
12
*
Cojinetes de las ruedas• Comprobar si los cojinetes están flojos o dañados.ÖÖÖÖ
13
*
Basculante• Comprobar funcionamiento y si el juego es excesivo.ÖÖÖÖ
• Lubricar con grasa a base de jabón de litio. cada 50.000 km
14 Cadena de transmisión• Comprobar la tensión de la cadena.
• Verificar que la rueda trasera esté correctamente alineada.
• Limpiar y engrasar.Cada 1.000 km y después de lavar la
motocicleta o utilizarla con lluvia.
15
*
Cojinetes de la dirección• Comprobar el juego de los cojinetes y si la dirección está dura.ÖÖÖÖÖ
• Lubricar con grasa a base de jabón de litio. cada 20.000 km
16
*
Fijaciones del chasis• Verificar que todas las tuercas, pernos y tornillos estén
correctamente apretados.ÖÖÖÖ Ö
17 Caballete lateral• Comprobar funcionamiento.
•Engrasar.ÖÖÖÖ Ö
18
*
Interruptor del caballete
lateral• Comprobar funcionamiento.ÖÖÖÖÖ Ö
19
*
Horquilla delantera• Comprobar funcionamiento y si pierde aceite.ÖÖÖÖ
20
*
Conjunto amortiguador
trasero• Comprobar funcionamiento y si el amortiguador pierde aceite.ÖÖÖÖ
21
*
Puntos de giro del brazo de
relé y del brazo de unión de
la suspensión trasera• Comprobar funcionamiento.ÖÖÖÖ
22
*
Carburadores• Comprobar el funcionamiento del estárter (estrangulador).
• Ajustar el ralentí del motor y la sincronización.ÖÖÖÖÖ Ö
23 Aceite de motor• Cambiar.ÖÖÖÖÖ Ö Nº. ELEMENTO COMPROBACIÓN U OPERACIÓN DE MANTENIMIENTOLECTURA DEL CUENTAKILÓMETROS
(´
1.000 km)ANUAL
COMPRO-
BAR
1 10203040
S_5jj.book Page 3 Friday, September 8, 2000 3:42 PM
Page 55 of 116
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-4
6
SAU03541
NOTA:@l
El filtro de aire requiere un servicio más frecuente cuando se utiliza el vehículo en lugares especialmente húmedos o polvorientos.
l
Servicio del freno hidráulico
• Compruebe regularmente el nivel de líquido de freno y corríjalo según sea necesario.
• Cada dos años cambie los componentes internos de la bomba de freno y de la pinza, así como el líquido de freno.
• Cambie los tubos de freno cada cuatro años y siempre que estén agrietados o dañados.
@ 24Cartucho del filtro de
aceite del motor•Cambiar.ÖÖÖ
25
*
Sistema de refrigeración• Comprobar el nivel de líquido refrigerante y si hay fugas en el
vehículo.ÖÖÖÖ Ö
•Cambiar.Cada 3 años
26
*
Interruptores de freno
delantero y trasero• Comprobar funcionamiento.ÖÖÖÖÖ Ö
27 Piezas móviles y cables•Engrasar.ÖÖÖÖ Ö
28
*
Sistema de inducción de
aire• Comprobar si la válvula de cierre del aire y la válvula de láminas
están dañadas.
• Cambiar todo el sistema de inducción de aire si es necesario.ÖÖÖÖ Ö
29
*
Silenciador y tubo de
escape• Comprobar si la brida de tornillo está floja.ÖÖÖÖ
30
*
Luces, señales e
interruptores• Comprobar funcionamiento.
• Ajustar la luz del faro.ÖÖÖÖÖ Ö Nº. ELEMENTO COMPROBACIÓN U OPERACIÓN DE MANTENIMIENTOLECTURA DEL CUENTAKILÓMETROS
(´
1.000 km)ANUAL
COMPRO-
BAR
110203040
S_5jj.book Page 4 Friday, September 8, 2000 3:42 PM
Page 56 of 116
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-5
6
SAU01139
Desmontaje y montaje de carenados
y paneles Los carenados y paneles que se muestran más
arriba deben desmontarse para poder realizar al-
gunas de las operaciones de mantenimiento que
se describen en este capítulo. Consulte este
apartado cada vez que necesite desmontar y
montar un carenado o un panel.
SAU03536

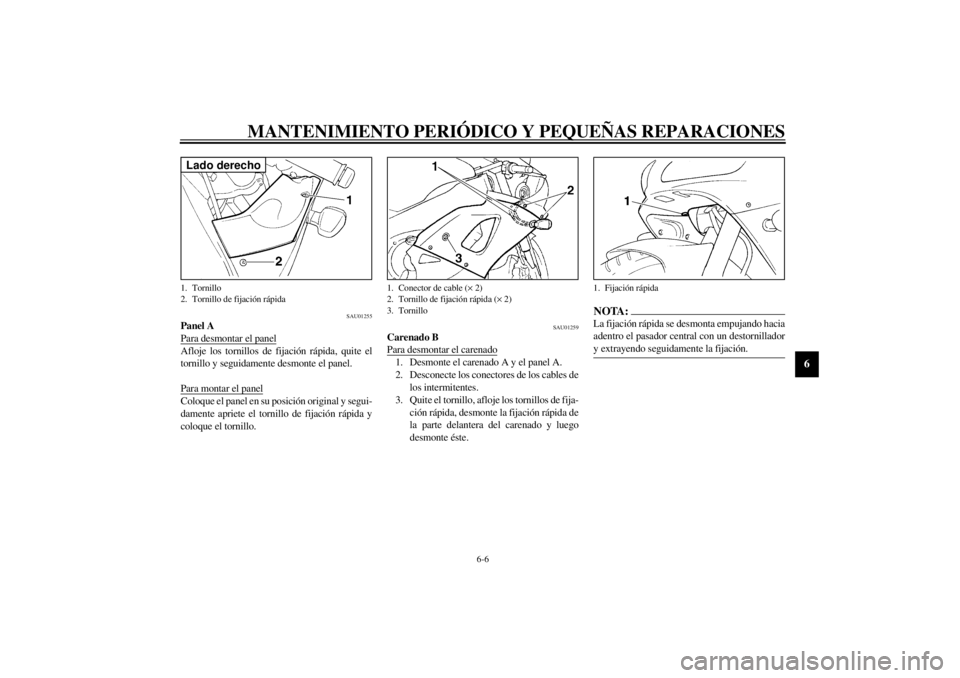

Carenado A
Para desmontar el carenadoQuite el tornillo, afloje 1/4 vuelta en el sentido
contrario al de las agujas del reloj los tornillos
de fijación rápida y desmonte el carenado.Para montar el carenado
Coloque el carenado en su posición original y
seguidamente apriete los tornillos de fijación rá-
pida y coloque el tornillo.
1. Carenado A
2. Panel A
3. Carenado B
1. Tornillo de fijación rápida (´ 4)
2. TornilloLado derecho
1. Tornillo de fijación rápida (´ 4)
2. TornilloLado izquierdo
S_5jj.book Page 5 Friday, September 8, 2000 3:42 PM
Page 57 of 116
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-6
6
SAU01255
Panel A
Para desmontar el panelAfloje los tornillos de fijación rápida, quite el
tornillo y seguidamente desmonte el panel.
Para montar el panelColoque el panel en su posición original y segui-
damente apriete el tornillo de fijación rápida y
coloque el tornillo.
SAU01259
Carenado B
Para desmontar el carenado1. Desmonte el carenado A y el panel A.
2. Desconecte los conectores de los cables de
los intermitentes.
3. Quite el tornillo, afloje los tornillos de fija-
ción rápida, desmonte la fijación rápida de
la parte delantera del carenado y luego
desmonte éste.
NOTA:@ La fijación rápida se desmonta empujando hacia
adentro el pasador central con un destornillador
y extrayendo seguidamente la fijación. @
1. Tornillo
2. Tornillo de fijación rápidaLado derecho
1. Conector de cable (´ 2)
2. Tornillo de fijación rápida (´ 2)
3. Tornillo
1. Fijación rápida
S_5jj.book Page 6 Friday, September 8, 2000 3:42 PM
Page 58 of 116
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-7
6
Para montar el carenado1. Conecte los conectores de los cables de los
intermitentes.
2. Coloque el carenado en su posición origi-
nal.
3. Coloque el tornillo, apriete los tornillos de
la fijación rápida y luego monte ésta.NOTA:@ Para montar la fijación rápida, empuje el pasa-
dor hacia afuera de modo que sobresalga de la
cabeza de la fijación, introduzca ésta en el care-
nado y empuje el pasador hasta que quede nive-
lado con la cabeza de la fijación. @4. Monte el carenado y el panel.
SAU01880
Comprobación de las bujías Las bujías son componentes importantes del
motor que deben ser comprobadas periódica-
mente, preferiblemente por un concesionario
Yamaha. El calor y los depósitos de material
provocan la erosión lenta de cualquier bujía, por
lo que éstas deben desmontarse y comprobarse
de acuerdo con el cuadro de mantenimiento pe-
riódico y engrase. Además, el estado de las bu-
jías puede reflejar el estado del motor.
Compruebe que el aislamiento de porcelana que
rodea al electrodo central en cada bujía tenga un
color canela de tono entre medio y claro (éste es
el color ideal cuando se utiliza la motocicleta
normalmente). Si alguna de las bujías presenta
un color claramente diferente, puede que el mo-
tor esté averíado. No trate de diagnosticar usted
mismo estas averías. En lugar de ello, haga revi-
sar la motocicleta en un concesionario Yamaha.
Si una bujía presenta signos de erosión del elec-
trodo y una acumulación excesiva de carbono u
otros depósitos, debe cambiarse.
Desqués de la extracciónAntes de la installación
Bujía especificada:
CR9E (NGK) o
U27ESR-N (DENSO)
S_5jj.book Page 7 Friday, September 8, 2000 3:42 PM
Page 59 of 116
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-8
6
Antes de montar una bujía, debe medir la distan-
cia entre electrodos de la misma con una galga y
ajustarla al valor especificado según sea necesa-
rio.Limpie la superficie de la junta de la bujía y su
superficie de contacto; seguidamente elimine
toda suciedad de las roscas de la bujía.
NOTA:@ Si no dispone de una llave dinamométrica, una
buena estimación del par correcto es un 1/4–1/2
vuelta adicional después de apretarla a mano.
No obstante, deberá apretar la bujía con el par
especificado tan pronto como sea posible. @
a. Distancia entre electrodos de la bujía
Distancia entre electrodos de la bujía:
0,7– 0,8 mm
Par de apriete:
Bujía:
12,5 Nm (1,25 m·kg)
S_5jj.book Page 8 Friday, September 8, 2000 3:42 PM
Page 60 of 116
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-9
6
SAU03611
Aceite del motor y cartucho del filtro
de aceite Debe comprobar el nivel de aceite del motor an-
tes de cada utilización. Además, debe cambiar el
aceite y el cartucho del filtro de aceite según los
intervalos que se especifican en el cuadro de
mantenimiento periódico y engrase.
Para comprobar el nivel de aceite del motor
1. Sitúe la motocicleta sobre una superficie
horizontal y manténgala en posición verti-
cal.NOTA:@ Verifique que la motocicleta se encuentre en po-
sición vertical para comprobar el nivel de aceite.
Una ligera inclinación hacia el lado puede oca-
sionar una lectura errónea. @
2. Arranque el motor, caliéntelo durante al-
gunos minutos y luego párelo.
3. Espere unos minutos para que el aceite se
asiente y seguidamente observe el nivel
por la mirilla de control situada en el lado
inferior derecho del cárter.NOTA:@ El aceite del motor debe situarse entre las mar-
cas de nivel máximo y mínimo. @4. Si el aceite del motor se encuentra por de-
bajo de la marca de nivel mínimo, añada
una cantidad suficiente de aceite del tipo
recomendado hasta que alcance el nivel
correcto.Para cambiar el aceite del motor (con o sin
sustitución del cartucho del filtro de aceite)
1. Desmonte el carenado A. (Véanse en la
página 6-5 las instrucciones para desmon-
tar y montar el carenado.)1. Mirilla de control del nivel de aceite del motor
2. Marca de nivel máximo
3. Marca de nivel mínimo
1. Tapón de llenado del aceite del motor
S_5jj.book Page 9 Friday, September 8, 2000 3:42 PM
