YAMAHA YZF-R1 2002 Betriebsanleitungen (in German)

Technische Daten
8-4
8
Elektrische Anlage
Zündsystem digitale Transistorzündanlage
Lichtmaschine
Bauart Drehstromgenerator mit
Permanentmagnet
Leistung 14 V, 32 A bei 5.000 U/min
Batterie
Typ GT12B-4
Bezeichnung (Span-
nung, Kapazität) 12 V, 10 Ah
ScheinwerferHalogenlampe
Lampen (Bezeichnung × Anzahl)
Scheinwerfer 12 V, 60/55 W × 2
Rücklicht-/Bremslichtlampe LED
Blinker 12 V, 10 W × 4
Standlicht vorn 12 V, 5 W × 2
Kennzeichenleuchte 12 V, 5 W × 1
Instrumentenbeleuchtung LED
Leerlauf-Kontrolleuchte LED
Fernlicht-Kontrolleuchte LED
Blinker-Kontrolleuchte LED
Reserve-Warnleuchte LED
Ölstand-Warnleuchte LED
Motorstörungs-Warnleuchte LED
Drehzahl-Kontrolleuchte LEDSicherungen
Hauptsicherung 50 A
Scheinwerfersicherung 20 A
Signalanlagensicherung 15 A
Kühlerlüftersicherung 15 A
Zündungssicherung 15 A
Tachometer- und
Zeituhrsicherung 5 A
Einspritzanlagensicherung 15 A
Parkbeleuchtungssicherung 5 A
G_5pw.book Page 4 Friday, December 7, 2001 2:09 PM

Technische Daten
8-5
8
GAU04513
Umrechnungstabelle CS-04GIn dieser Betriebsanleitung werden bei der Angabe von
technischen Daten grundsätzlich die metrischen bzw. SI-
Einheiten verwendet.
Zum Umwandeln von Angaben des SI-Maßsystems in Grö-
ßen des englischen Zoll-Maßsystems die nebenstehende
Umrechnungstabelle benützen.
Beispiel:
SI-Angabe Umwandlungs-
KoeffizientZoll-Angabe
2 mm× 0,03937 = 0,08 in
Umrechnungstabelle
SI-Maßsystem in englisches Zoll-Maßsystem
SI-EinheitUmwandlungs-
KoeffizientEnglische Einheit
Drehmomentm·kgf
m·kgf
cm·kgf
cm·kgf
× 7,233× 86,794× 0,0723× 0,8679ft·lbf
in·lbf
ft·lbf
in·lbf
Gewichtkg
g× 2,205× 0,03527lb
oz
Geschwindigkeit km/h× 0,6214 mi/h
Längekm
m
m
cm
mm× 0,6214× 3,281× 1,094× 0,3937× 0,03937mi
ft
yd
in
in
Volumencc (cm
3)
cc (cm3)
L (liter)
L (liter)
× 0,03527× 0,06102× 0,8799× 0,2199oz (IMP liq.)
cu·in
qt (IMP liq.)
gal (IMP liq.)
Verschiedeneskg/mm
kgf/cm
2
°
C
× 55,997× 14,2234× 1,8 + 32 lb/in
psi (lbf/in
2)
°
F
G_5pw.book Page 5 Friday, December 7, 2001 2:09 PM

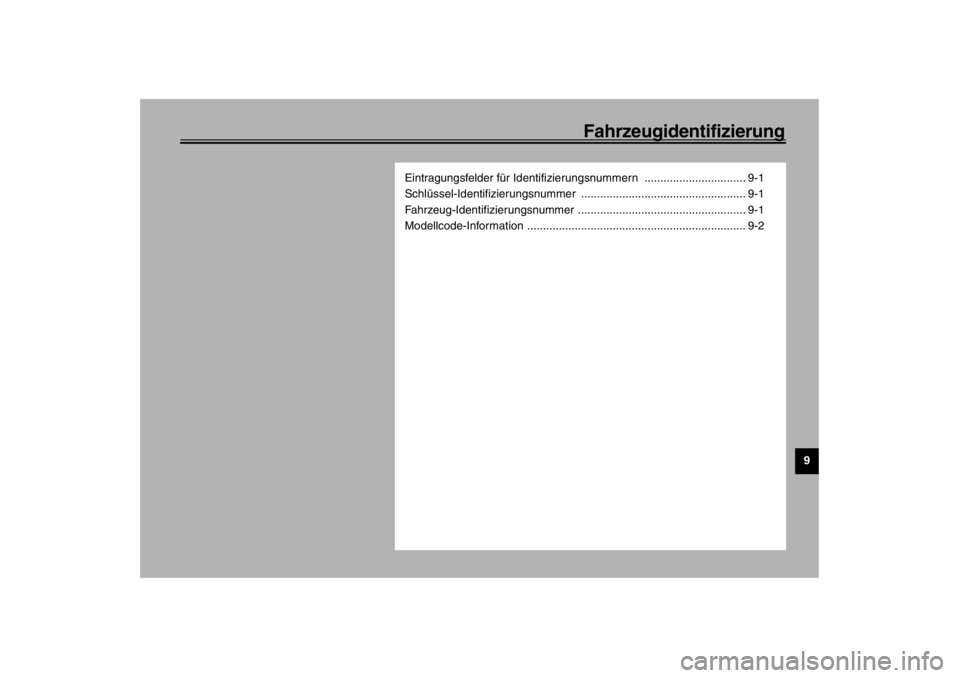

Fahrzeugidentifizierung
9
Eintragungsfelder für Identifizierungsnummern ................................ 9-1
Schlüssel-Identifizierungsnummer .................................................... 9-1
Fahrzeug-Identifizierungsnummer ..................................................... 9-1
Modellcode-Information ..................................................................... 9-2
G_5pw.book Page 1 Friday, December 7, 2001 2:09 PM

9-1
9
GAU01039
9-Fahrzeugidentifizierung
GAU02944
Eintragungsfelder für Identifi-
zierungsnummern Bitte übertragen Sie die Schlüssel- und
Fahrzeug-Identifizierungsnummern sowie
die Modellcode-Information in die dafür vor-
gesehenen Felder, da diese für die Bestel-
lung von Ersatzteilen und -schlüsseln sowie
bei einer Diebstahlmeldung benötigt wer-
den.
1. SCHLÜSSEL-IDENTIFIZIERUNGS-
NUMMERCA-02G2. FAHRZEUG-IDENTIFIZIERUNGS-
NUMMERCA-02G3. MODELLCODE-INFORMATIONCA-01GGAU01041
Schlüssel-Identifizierungs-
nummer Die Schlüssel-Identifizierungsnummer ist,
wie in der Abbildung gezeigt, auf dem
Schlüsselanhänger eingestanzt. Diese
Nummer im entsprechenden Feld notieren,
da sie bei der Bestellung eines Ersatz-
schlüssels angegeben werden muß.
GAU01043
Fahrzeug-Identifizierungs-
nummer Die Fahrzeug-Identifizierungsnummer ist
an der gezeigten Stelle am Lenkkopfrohr
eingeschlagen. Tragen Sie diese Nummer
in das entsprechende Feld ein.HINWEIS:_ Die Fahrzeug-Identifizierungsnummer wird
von der Zulassungsbehörde registriert. _
1. Schlüssel-Identifizierungsnummer
1. Fahrzeug-Identifizierungsnummer
G_5pw.book Page 1 Friday, December 7, 2001 2:09 PM

Fahrzeugidentifizierung
9-2
9
GAU04490
Modellcode-Information Das Modellcode-Klebeschild ist an der ge-
zeigten Stelle auf dem Rahmen unter dem
Beifahrersitz angebracht; siehe dazu Seite
3-17. Übertragen Sie Codenummer und
Info-Kürzel in die vorgesehenen Felder.
Diese Informationen benötigen Sie zur
Ersatzteil-Bestellung bei Ihrem YAMAHA-
Händler.1. Modellcode-Information
G_5pw.book Page 2 Friday, December 7, 2001 2:09 PM

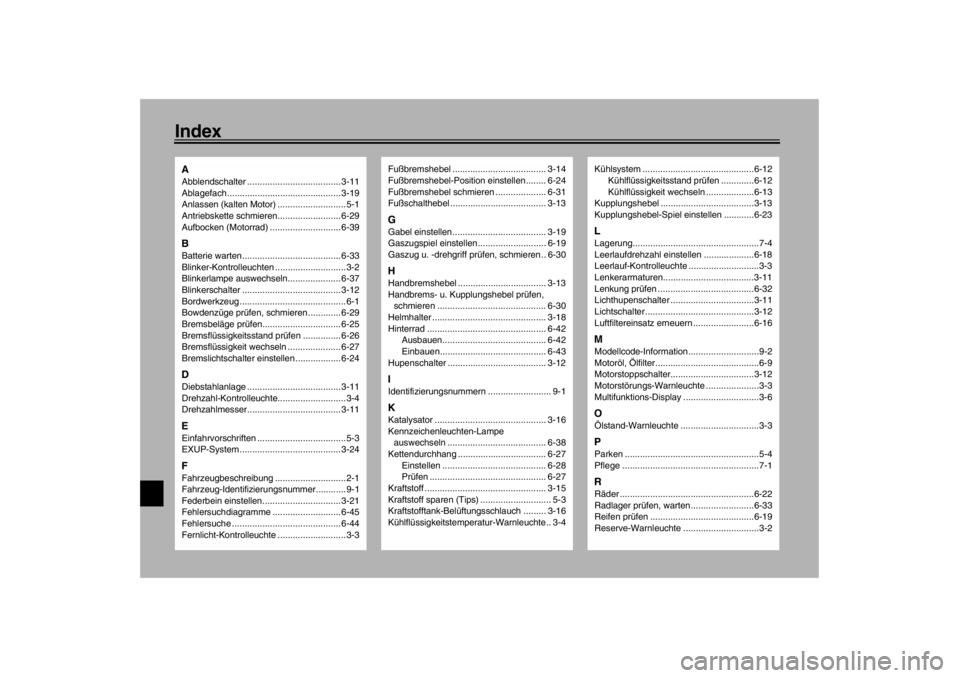

IndexAAbblendschalter ..................................... 3-11
Ablagefach............................................. 3-19
Anlassen (kalten Motor) ...........................5-1
Antriebskette schmieren......................... 6-29
Aufbocken (Motorrad) ............................ 6-39BBatterie warten....................................... 6-33
Blinker-Kontrolleuchten ............................3-2
Blinkerlampe auswechseln..................... 6-37
Blinkerschalter ....................................... 3-12
Bordwerkzeug ..........................................6-1
Bowdenzüge prüfen, schmieren ............. 6-29
Bremsbeläge prüfen............................... 6-25
Bremsflüssigkeitsstand prüfen ............... 6-26
Bremsflüssigkeit wechseln ..................... 6-27
Bremslichtschalter einstellen .................. 6-24DDiebstahlanlage ..................................... 3-11
Drehzahl-Kontrolleuchte...........................3-4
Drehzahlmesser..................................... 3-11EEinfahrvorschriften ...................................5-3
EXUP-System ........................................ 3-24FFahrzeugbeschreibung ............................2-1
Fahrzeug-Identifizierungsnummer............9-1
Federbein einstellen............................... 3-21
Fehlersuchdiagramme ........................... 6-45
Fehlersuche ........................................... 6-44
Fernlicht-Kontrolleuchte ...........................3-3
Fußbremshebel ..................................... 3-14
Fußbremshebel-Position einstellen ........ 6-24
Fußbremshebel schmieren .................... 6-31
Fußschalthebel ...................................... 3-13GGabel einstellen..................................... 3-19
Gaszugspiel einstellen........................... 6-19
Gaszug u. -drehgriff prüfen, schmieren .. 6-30HHandbremshebel ................................... 3-13
Handbrems- u. Kupplungshebel prüfen,
schmieren ........................................... 6-30
Helmhalter ............................................. 3-18
Hinterrad ............................................... 6-42
Ausbauen......................................... 6-42
Einbauen.......................................... 6-43
Hupenschalter ....................................... 3-12IIdentifizierungsnummern ......................... 9-1KKatalysator ............................................ 3-16
Kennzeichenleuchten-Lampe
auswechseln ....................................... 6-38
Kettendurchhang ................................... 6-27
Einstellen ......................................... 6-28
Prüfen .............................................. 6-27
Kraftstoff ................................................ 3-15
Kraftstoff sparen (Tips) ............................ 5-3
Kraftstofftank-Belüftungsschlauch ......... 3-16
Kühlflüssigkeitstemperatur-Warnleuchte .. 3-4
Kühlsystem ............................................6-12
Kühlflüssigkeitsstand prüfen .............6-12
Kühlflüssigkeit wechseln ...................6-13
Kupplungshebel .....................................3-13
Kupplungshebel-Spiel einstellen ............6-23LLagerung..................................................7-4
Leerlaufdrehzahl einstellen ....................6-18
Leerlauf-Kontrolleuchte ............................3-3
Lenkerarmaturen....................................3-11
Lenkung prüfen ......................................6-32
Lichthupenschalter .................................3-11
Lichtschalter ...........................................3-12
Luftfiltereinsatz erneuern ........................6-16MModellcode-Information............................9-2
Motoröl, Ölfilter.........................................6-9
Motorstoppschalter.................................3-12
Motorstörungs-Warnleuchte .....................3-3
Multifunktions-Display ..............................3-6OÖlstand-Warnleuchte ...............................3-3PParken .....................................................5-4
Pflege ......................................................7-1RRäder .....................................................6-22
Radlager prüfen, warten.........................6-33
Reifen prüfen .........................................6-19
Reserve-Warnleuchte ..............................3-2
G_5pw.book Page 1 Friday, December 7, 2001 2:09 PM

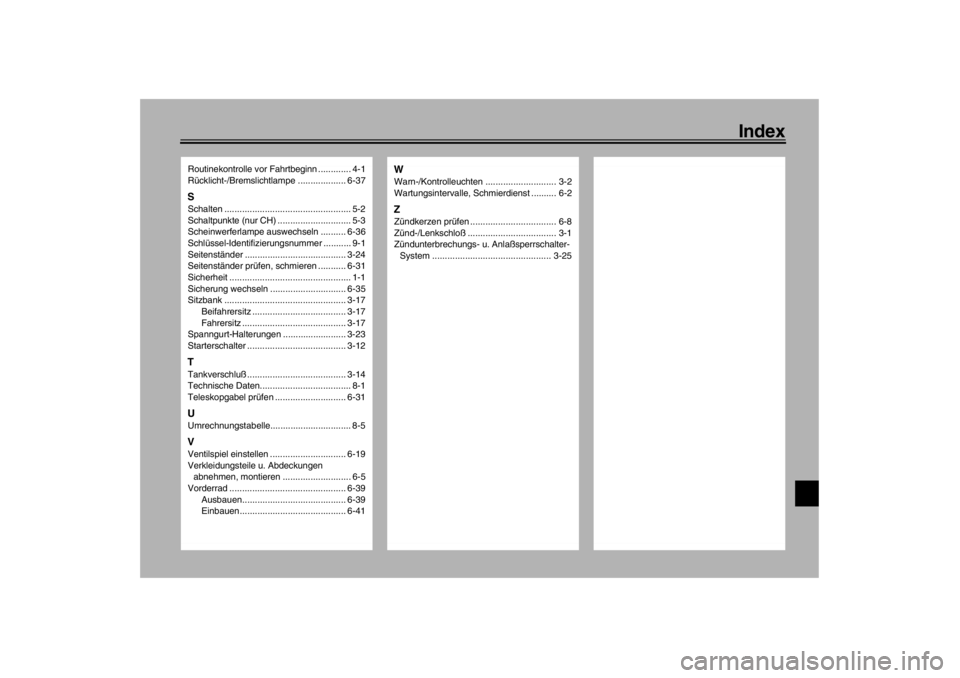

Index
Routinekontrolle vor Fahrtbeginn ............. 4-1
Rücklicht-/Bremslichtlampe ................... 6-37SSchalten .................................................. 5-2
Schaltpunkte (nur CH) ............................. 5-3
Scheinwerferlampe auswechseln .......... 6-36
Schlüssel-Identifizierungsnummer ........... 9-1
Seitenständer ........................................ 3-24
Seitenständer prüfen, schmieren ........... 6-31
Sicherheit ................................................ 1-1
Sicherung wechseln .............................. 6-35
Sitzbank ................................................ 3-17
Beifahrersitz ..................................... 3-17
Fahrersitz ......................................... 3-17
Spanngurt-Halterungen ......................... 3-23
Starterschalter ....................................... 3-12TTankverschluß....................................... 3-14
Technische Daten.................................... 8-1
Teleskopgabel prüfen ............................ 6-31UUmrechnungstabelle................................ 8-5VVentilspiel einstellen .............................. 6-19
Verkleidungsteile u. Abdeckungen
abnehmen, montieren ........................... 6-5
Vorderrad .............................................. 6-39
Ausbauen......................................... 6-39
Einbauen.......................................... 6-41
WWarn-/Kontrolleuchten ............................ 3-2
Wartungsintervalle, Schmierdienst .......... 6-2ZZündkerzen prüfen .................................. 6-8
Zünd-/Lenkschloß................................... 3-1
Zündunterbrechungs- u. Anlaßsperrschalter-
System ............................................... 3-25
G_5pw.book Page 2 Friday, December 7, 2001 2:09 PM

E_5GK_Consumer.fm Page 11 Wednesday, June 13, 2001 1:03 PM

E_5GK_Consumer.fm Page 11 Wednesday, June 13, 2001 1:03 PM

5PW-28199-G0
YZF-R1
BEDIENUNGSANLEITUNG
GEDRUCKT AUF RECYCLING-PAPIER
YAMAHA MOTOR CO., LTD.
PRINTED IN JAPAN
2001 . 12 - 1.6 × 3 CR
(G)
