FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-26
3
CD-01S
Con el motor parado:
1. Baje el caballete lateral.
2. Asegúrese de que el interruptor de parada del motor esté
colocado en la posición “”.
3. Gire la llave a la posición “ON”.
4. Cambie la transmisión a la posición de punto muerto.
5. Presione el interruptor de arranque.
¿Arranca el motor?
Es posible que el interruptor de punto muerto esté
defectuoso.
No deberá circular con la motocicleta hasta que
la haya revisado un concesionario Yamaha.
Con el motor todavía en marcha:
6. Suba el caballete lateral.
7. Mantenga presionada la maneta del embrague.
8. Engrane la transmisión.
9. Baje el caballete lateral.
¿Se cala el motor?Después de haberse calado el motor:
10. Suba el caballete lateral.
11. Mantenga presionada la maneta del embrague.
12. Presione el interruptor de arranque.
¿Arranca el motor?
Es posible que el interruptor del caballete lateral
esté defectuoso.
No deberá circular con la motocicleta hasta que
la haya revisado un concesionario Yamaha.Es posible que el interruptor del embrague esté
defectuoso.
No deberá circular con la motocicleta hasta que
la haya revisado un concesionario Yamaha.
NO
NOTA:Esta comprobación es más precisa si se lleva a
cabo con el motor caliente.
SÍSÍNO
El sistema está en buen estado.
Puede circular con la
motocicleta.
SÍNO
S_5pw.book Page 26 Friday, December 7, 2001 2:36 PM
Page 42 of 120
S_5pw.book Page 27 Friday, December 7, 2001 2:36 PM
Page 43 of 120

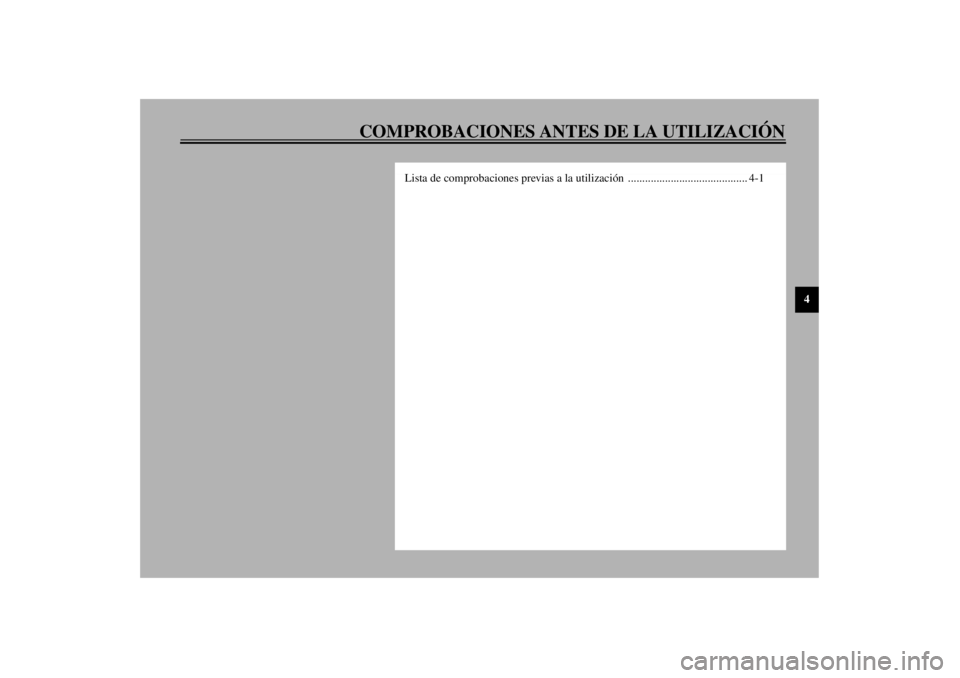

COMPROBACIONES ANTES DE LA UTILIZACIÓN
4
Lista de comprobaciones previas a la utilización .......................................... 4-1
S_5pw.book Page 1 Friday, December 7, 2001 2:36 PM
Page 44 of 120
4-1
4
SAU01114
4-COMPROBACIONES ANTES DE LA UTILIZACIÓNEl estado de un vehículo es responsabilidad de su propietario. Los componentes vitales pueden empezar a deteriorarse rápidamente incluso si no se uti-
liza el vehículo (por ejemplo, como resultado de su exposición a los elementos). Cualquier avería, fuga o disminución de la presión de los neumáticos
puede tener graves consecuencias. Por lo tanto, es muy importante, además de una completa inspección visual, verificar los puntos siguientes antes de
cada utilización.
SAU03439
Lista de comprobaciones previas a la utilización
CO-01S
ELEMENTO COMPROBACIONES PÁGINA
GasolinaComprobar el nivel de gasolina en el depósito.
Poner gasolina si es necesario.
Comprobar si hay fugas en los conductos de gasolina.3-15
Aceite del motorComprobar el nivel de aceite del motor.
Si es necesario, añadir aceite del tipo recomendado hasta el nivel especificado.
Comprobar si hay fugas de aceite en el vehículo.6-9
Líquido refrigeranteComprobar el nivel de líquido refrigerante en el depósito.
Si es necesario, añadir líquido refrigerante del tipo recomendado hasta el nivel
especificado.
Comprobar si hay fugas en el sistema de refrigeración.6-12–6-13
Freno delanteroComprobar su funcionamiento.
Si es blando o esponjoso, haga purgar el sistema hidráulico en un concesionario Yamaha.
Comprobar el nivel de líquido en el depósito.
Si es necesario, añadir líquido de frenos del tipo recomendado hasta el nivel especificado.
Comprobar si hay fugas en el sistema hidráulico.6-25–6-27
Freno traseroComprobar su funcionamiento.
Si es blando o esponjoso, haga purgar el sistema hidráulico en un concesionario Yamaha.
Comprobar el nivel de líquido en el depósito.
Si es necesario, añadir líquido de frenos del tipo recomendado hasta el nivel especificado.
Comprobar si hay fugas en el sistema hidráulico.6-24–6-27
EmbragueComprobar su funcionamiento.
Engrasar el cable si es necesario.
Comprobar el juego libre de la maneta.
Ajustar si es necesario.6-23
Puño del aceleradorVerificar si su funcionamiento es suave.
Comprobar el juego del cable.
Si es necesario, solicitar al concesionario Yamaha que ajuste el juego del cable y engrase éste y
la caja del puño.6-19, 6-30S_5pw.book Page 1 Friday, December 7, 2001 2:36 PM
Page 45 of 120
COMPROBACIONES ANTES DE LA UTILIZACIÓN
4-2
4
NOTA:_ Las comprobaciones previas deben realizarse cada vez que se utiliza la motocicleta. Dicha revisión puede efectuarse en muy poco tiempo, que queda am-
pliamente compensado por la seguridad añadida que aporta. _
SWA00033
ADVERTENCIA
_ Si cualquiera de los elementos de la lista de comprobaciones previas a la utilización funciona incorrectamente, hágalo revisar y reparar antes
de utilizar la motocicleta. _Cables de controlVerificar si su funcionamiento es suave.
Engrasar si es necesario.6-29
Cadena de transmisiónComprobar la holgura de la cadena.
Ajustar si es necesario.
Comprobar el estado de la cadena.
Engrasar si es necesario.6-27–6-28
Ruedas y neumáticosComprobar si están dañadas.
Comprobar el estado de los neumáticos y la profundidad del dibujo.
Comprobar la presión de aire.
Corregir si es necesario.6-19–6-22
Pedales de freno y cambioVerificar si su funcionamiento es suave.
Engrasar el punto de articulación del pedal de freno si es necesario.6-31
Manetas de freno y embragueVerificar si su funcionamiento es suave.
Engrasar los puntos de articulación de la maneta si es necesario.6-30
Caballete lateralVerificar si su funcionamiento es suave.
Engrasar el pivote si es necesario.6-31
Fijaciones del chasisVerificar que todas las tuercas, tornillos y pernos estén bien apretados.
Apretar si es necesario.—
Instrumentos, luces, señales e
interruptoresComprobar su funcionamiento.
Corregir si es necesario.—
Interruptor del caballete lateralComprobar el funcionamiento del sistema de corte del circuito de encendido.
Si el sistema está averiado, haga revisar el vehículo en un concesionario Yamaha.3-26
ELEMENTO COMPROBACIONES PÁGINA
S_5pw.book Page 2 Friday, December 7, 2001 2:36 PM
Page 46 of 120
S_5pw.book Page 3 Friday, December 7, 2001 2:36 PM
Page 47 of 120

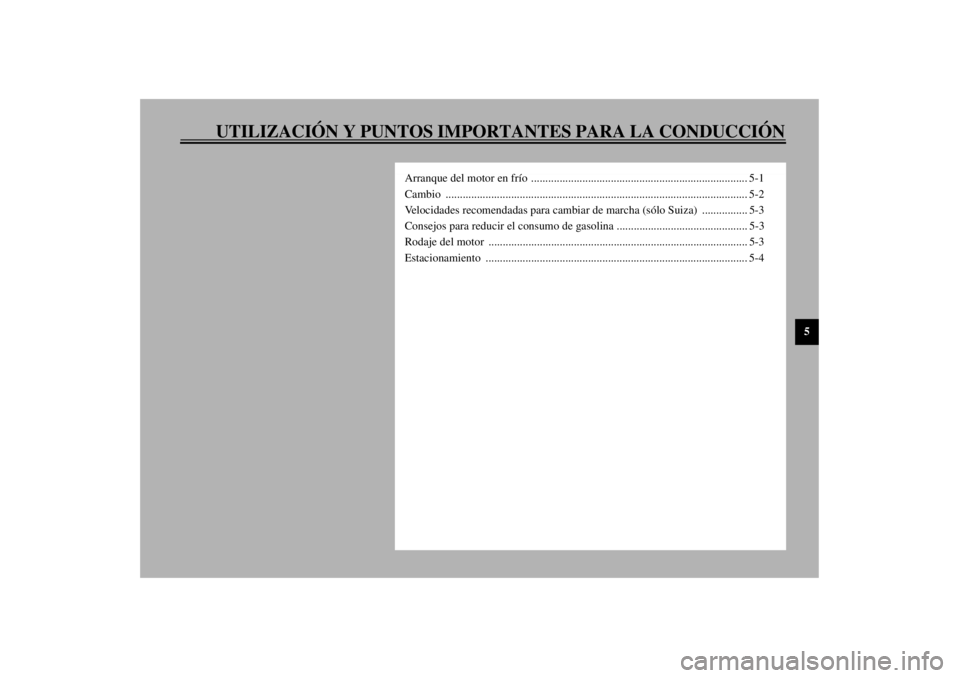

UTILIZACIÓN Y PUNTOS IMPORTANTES PARA LA CONDUCCIÓN
5
Arranque del motor en frío ............................................................................ 5-1
Cambio .......................................................................................................... 5-2
Velocidades recomendadas para cambiar de marcha (sólo Suiza) ................ 5-3
Consejos para reducir el consumo de gasolina .............................................. 5-3
Rodaje del motor ........................................................................................... 5-3
Estacionamiento ............................................................................................ 5-4
S_5pw.book Page 1 Friday, December 7, 2001 2:36 PM
Page 48 of 120
5-1
5
SAU00372
5-UTILIZACIÓN Y PUNTOS IMPORTANTES PARA LA CONDUCCIÓN
SAU00373
ADVERTENCIA
_
Familiarícese bien con todos los mandos
y sus funciones antes de utilizar la mo-
tocicleta. Consulte a un concesionario
Yamaha si tiene alguna duda acerca de
alguno de los mandos o funciones.
No arranque nunca el motor ni lo utilice
en un lugar cerrado. Los gases del esca-
pe son tóxicos y su inhalación puede
provocar rápidamente la pérdida del
conocimiento y la muerte. Asegúrese
siempre de que la ventilación sea ade-
cuada.
Antes de emprender la marcha verifi-
que que el caballete lateral esté subido.
Si el caballete lateral no está completa-
mente subido puede tocar el suelo y dis-
traer al conductor, con el consiguiente
riesgo de que éste pierda el control.
_
SAU04560
Arranque del motor en frío Para que el sistema de corte del circuito de en-
cendido permita el arranque, deben cumplirse
una de las condiciones siguientes:
La transmisión esté en punto muerto.
Haya una marcha puesta, con la maneta de
embrague accionada y el caballete lateral
subido.
SW000054
ADVERTENCIA
_
Compruebe periódicamente el funcio-
namiento del sistema de corte del circui-
to de encendido conforme al
procedimiento descrito en la
página 3-26.
No conduzca nunca con el caballete la-
teral bajado.
_1. Gire la llave a la posición “ON” y verifi-
que que el interruptor de paro del motor se
encuentre en “”.
SCA00132
ATENCION:_ Las luces de aviso e indicadoras siguientes
deben encenderse durante unos segundos y
luego apagarse.
Luz de aviso del nivel de aceite
Luz de aviso del nivel de gasolina
Luz de aviso de la temperatura del lí-
quido refrigerante
Luz indicadora de las revoluciones del
motor
Luz de aviso de avería del motor
Si una luz de aviso o indicadora no se apaga,
consulte en las páginas 3-2–3-5 las instruccio-
nes para comprobar el circuito correspon-
diente.
_2. Ponga la transmisión en punto muerto.NOTA:_ Cuando la transmisión esté en punto muerto, la
luz indicadora de punto muerto debe estar en-
cendida; si no es así, haga revisar el circuito
eléctrico en un concesionario Yamaha. _3. Arranque el motor pulsando el interruptor
de arranque.
S_5pw.book Page 1 Friday, December 7, 2001 2:36 PM
Page 49 of 120
UTILIZACIÓN Y PUNTOS IMPORTANTES PARA LA CONDUCCIÓN
5-2
5
NOTA:_ Si el motor no arranca, suelte el interruptor de
arranque, espere unos segundos e inténtelo de
nuevo. Cada intento de arranque debe ser lo más
breve posible a fin de preservar la batería. No
accione el arranque durante más de 10 segundos
seguidos. _
SCA00045
ATENCION:_ Para prolongar al máximo la vida útil del
motor, ¡nunca acelere mucho con el motor
frío! _NOTA:_ El motor está caliente cuando responde rápida-
mente al acelerador. _
SAU00423
Cambio El cambio de marchas le permite controlar la
cantidad de potencia de motor disponible para
iniciar la marcha, acelerar, subir pendientes, etc.
En la figura se muestran las posiciones del cam-
bio de marchas.NOTA:_ Para poner la transmisión en punto muerto, pise
el pedal de cambio repetidamente hasta que lle-
gue al final de su recorrido y, a continuación, le-
vántelo ligeramente. _
SC000048
ATENCION:_
Incluso con la transmisión en posición
de punto muerto, no descienda pendien-
tes durante periodos de tiempo prolon-
gados con el motor parado ni remolque
la motocicleta en distancias largas. La
transmisión sólo se engrasa correcta-
mente cuando el motor está funcionan-
do. Un engrase inadecuado puede
averíar la transmisión.
Utilice siempre el embrague para cam-
biar de marcha a fin de evitar que se
averíe el motor, la transmisión y la
transmisión secundaria, los cuales no
han sido diseñados para soportar el im-
pacto de un cambio forzado.
_
1. Pedal de cambio
N. Posición de punto muerto
S_5pw.book Page 2 Friday, December 7, 2001 2:36 PM
Page 50 of 120
UTILIZACIÓN Y PUNTOS IMPORTANTES PARA LA CONDUCCIÓN
5-3
5
SAU02937
Velocidades recomendadas para
cambiar de marcha (sólo Suiza) En la tabla siguiente se muestran las velocidades
recomendadas para cambiar de marcha durante
la aceleración.CF-02SNOTA:_ Para reducir dos marchas de una vez, disminuya
la velocidad en consecuencia (p.ej. a 35 km/h
cuando vaya a cambiar de 5ª a 3ª). _
SAU03952
Consejos para reducir el consumo de
gasolina El consumo de gasolina depende en gran medi-
da del estilo de conducción. Considere los con-
sejos siguientes para reducir el consumo de
gasolina:
Caliente bien el motor.
No apure las marchas y evite revolucionar
mucho el motor durante la aceleración.
No fuerce el motor al reducir las marchas
y evite acelerar en punto muerto.
Pare el motor en lugar de dejarlo a ralentí
durante periodos prolongados (p. ej. en los
atascos, en los semáforos o en los pasos a
nivel).
SAU01128
Rodaje del motor No existe un periodo más importante para la
vida del motor que el comprendido entre 0 y
1.600 km. Por esta razón, debe leer atentamente
el material siguiente.
Puesto que el motor es nuevo, no lo fuerce exce-
sivamente durante los primeros 1.600 km. Las
diferentes piezas del motor se desgastan y pulen
hasta sus holguras correctas de trabajo. Durante
este periodo debe evitar el funcionamiento pro-
longado a todo gas o cualquier condición que
pueda provocar el recalentamiento del motor.
Cambiar de marcha
(km/h)
1
a
→2
a
2a
→3
a
3a
→4
a
4a
→5
a
5a
→6
a
20
30
40
50
60
S_5pw.book Page 3 Friday, December 7, 2001 2:36 PM
