YAMAHA YZF-R1 2004 Instructieboekje (in Dutch)

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-14
6
WAARSCHUWING
DWA10410


Let erop dat de brandstoftank cor-
rect wordt ondersteund.


Kantel of trek de brandstoftank niet
te veel heen en weer, anders kun-
nen de brandstofslangen los rakenen zo lekkage veroorzaken.
5. Verwijder de rubber dop en verwijder
dan het deksel van het luchtfilterhuis
door de schroeven los te draaien.
LET OP:
DCA12880
Zorg er bij het verwijderen van het lucht-
filterdeksel voor dat er geen vreemde
voorwerpen in het inlaatspruitstuk val-len.6. Verwijder het luchtfilterelement.
7. Plaats een nieuw luchtfilterelement in
het luchtfilterhuis.
LET OP:
DCA10480


Controleer of het luchtfilterelement
correct in het luchtfilterhuis is ge-
plaatst.


Laat de motor nooit draaien zonder
dat het luchtfilterelement aanwezig
is, dat kan leiden tot overmatige slij-
tage bij de zuiger(s) en/of de cilin-der(s).
8. Monteer het deksel van het luchtfilter-
huis door de schroeven aan te bren-
gen en plaats dan de rubber dop.
9. Plaats de brandstoftank in de oor-
spronkelijke positie en breng dan de
bouten aan.
1. Rubber dop
1. Schroef
2. Luchtfilterdeksel
1. Luchtfilterelement
U5VYD0D0.book Page 14 Friday, November 21, 2003 1:41 PM

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-15
6
WAARSCHUWING
DWA12380


Controleer voor de installatie van
de brandstoftank of de brand-
stofslangen niet zijn beschadigd.
Als een van de slangen is bescha-
digd, start de motor dan niet. Laat
de slang vervangen door een
Yamaha dealer om brandstoflekka-
ge te voorkomen.


Controleer of de brandstofslangen
stevig zijn aangesloten, de juiste
ligging hebben en niet worden afge-
kneld.


Zorg dat de tankbeluchtings-
slang/overloopslang weer in de oor-
spronkelijke positie wordtgeplaatst.
10. Monteer de panelen.11. Breng het bestuurderszadel aan.
DAU34300
Afstellen van het stationair
toerental Het stationair toerental moet als volgt wor-
den gecontroleerd en eventueel afgesteld
volgens de intervalperioden vermeld in het
periodieke smeer- en onderhoudsschema.
De motor moet warm zijn om deze afstelling
te verrichten.OPMERKING:De motor is voldoende warm als deze snelreageert op de gasbediening.
Controleer het stationair toerental en stel dit
indien nodig volgens de specificatie af door
de stationair stelschroef te verdraaien.
Draai de schroef in de richting (a) om het
stationair toerental te verhogen. Draai de
schroef in de richting (b) om het stationair
toerental te verlagen.
1. Tankbeluchtingsslang/overloopslang
1. Stationair stelschroef
U5VYD0D0.book Page 15 Friday, November 21, 2003 1:41 PM

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-16
6
OPMERKING:Als het voorgeschreven stationair toerental
niet haalbaar is volgens de hierboven be-
schreven werkwijze, vraag dan eenYamaha dealer de afstelling uit te voeren.
DAU21380
Speling van de gaskabel
afstellen De vrije slag van de gaskabel dient 3.0–5.0
mm (0.12–0.20 in) te bedragen bij de gas-
greep. Controleer de vrije slag van de gas-
kabel regelmatig en laat de vrije slag indien
nodig afstellen door een Yamaha dealer.
DAU21400
Afstellen van de klepspeling De klepspeling kan tijdens gebruik gaan af-
wijken, waardoor de lucht/brandstof-ver-
houding kan veranderen en/of het
motorgeluid toeneemt. Om dit te voorko-
men moet de klepspeling door een Yamaha
dealer worden afgesteld volgens de inter-
valperioden vermeld in het periodieke
smeer- en onderhoudsschema. Stationair toerental:
1150–1250 tpm
1. Vrije slag gaskabel
U5VYD0D0.book Page 16 Friday, November 21, 2003 1:41 PM

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-17
6
DAU21771
Banden Let ten aanzien van de voorgeschreven
banden op het volgende voor een optimale
prestatie, levensduur en veilige werking van
uw motorfiets.
Bandspanning
De bandspanning moet voor elke rit worden
gecontroleerd en indien nodig worden bijge-
steld.
WAARSCHUWING
DWA10500


De bandspanning moet worden ge-
controleerd en afgesteld terwijl de
banden koud zijn (wanneer de tem-
peratuur van de banden gelijk is
aan de omgevingstemperatuur).


De bandspanning moet worden
aangepast aan de rijsnelheid en het
totale gewicht van rijder, passagier,
bagage en accessoires dat voor ditmodel is vastgesteld.
WAARSCHUWING
DWA11020
De aanwezigheid van bagage heeft grote
invloed op het weggedrag, de rem- en rij-
eigenschappen en de veiligheid van uw
motor. Neem daarom de volgende voor-
zorgsmaatregelen in acht.

DE MOTORFIETS NOOIT OVERBE-
LADEN! Rijden met een overbela-
den motorfiets kan leiden tot
beschadiging van de banden, con-troleverlies of ernstig letsel. Zorg
dat het totale gewicht van de motor-
rijder, de passagier, de bagage en
de gemonteerde accessoires nooit
het voorgeschreven maximumlaad-
gewicht voor de machine over-
schrijdt.


Vervoer geen los verpakte spullen
die tijdens de rit kunnen gaan
schuiven.


Bevestig de zwaarste spullen op
veilige wijze dicht bij het midden
van de motorfiets en verdeel het ge-
wicht over beide zijden.


Pas de luchtdruk in de wielophan-
ging en de bandspanning aan op
het te vervoeren gewicht.


Controleer vóór iedere rit de condi-tie en spanning van de banden. Bandspanning (gemeten op koude
banden):
0–90 kg (0–198 lb):
Voor:
250 kPa (36 psi) (2.50 kgf/cm²)
Achter:
290 kPa (42 psi) (2.90 kgf/cm²)
90–202 kg (198–445 lb):
Voor:
250 kPa (36 psi) (2.50 kgf/cm²)
Achter:
290 kPa (42 psi) (2.90 kgf/cm²)
Rijden met hoge snelheid:
Voor:
250 kPa (36 psi) (2.50 kgf/cm²)
Achter:
290 kPa (42 psi) (2.90 kgf/cm²)
Maximale belasting*:
202 kg (445 lb)
* Totaal gewicht van motorrijder, pas-
sagier, bagage en accessoires
U5VYD0D0.book Page 17 Friday, November 21, 2003 1:41 PM

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-18
6
Inspectie van banden
Voor elke rit moeten de banden worden ge-
controleerd. Als de bandprofieldiepte op het
midden van de band de vermelde limiet
heeft bereikt, de band spijkers of stukjes
glas bevat of wanneer de wang van de band
scheurtjes vertoont, moet de band onmid-
dellijk door een Yamaha dealer worden ver-
vangen.OPMERKING:De slijtagelimiet voor bandprofieldiepte is
voor diverse landen verschillend. Neem al-tijd de lokale voorschriften in acht.
WAARSCHUWING
DWA10470


Laat sterk versleten banden door
een Yamaha dealer vervangen. Rij-
den op een machine met versleten
banden is niet alleen verboden,
maar dit heeft ook een averechts ef-
fect op de rijstabiliteit, waardoor u
de macht over het stuur zou kunnen
verliezen.


De vervanging van onderdelen van
wielen en remmen, inclusief ban-
den, dient te worden overgelaten
aan een Yamaha dealer, die over de
nodige vakkundige kennis en erva-ring beschikt.Bandeninformatie
Deze motorfiets is uitgerust met gietwielen
en tubeless banden met bandventielen.
WAARSCHUWING
DWA10480


De banden op de voor- en achter-
wielen dienen van hetzelfde merk
en dezelfde constructie te zijn, an-
ders is het weggedrag van de motor
mogelijk niet normaal.


Na uitgebreide tests zijn alleen de
hieronder vermelde banden voor dit
model goedgekeurd door Yamaha
Motor Co., Ltd.


Controleer altijd of de ventieldopjes
stevig zijn bevestigd om zo lucht-
lekkage te voorkomen.
1. Wang van band
2. BandprofieldiepteMinimale bandprofieldiepte (voor en
achter):
1.6 mm (0.06 in)
1. Bandventiel
2. Bandventielbuis
3. Bandventieldop met afdichting
U5VYD0D0.book Page 18 Friday, November 21, 2003 1:41 PM

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-19
6


Gebruik uitsluitend de hierna ver-
melde bandventielen en luchtven-
tielbuisjes om bij hoge rijsnelheden
een te lage bandspanning te voor-komen.WAARSCHUWING
DWA10600
Deze motorfiets is uitgerust met speciale
banden die geschikt voor zeer hoge rij-
snelheden. Let op het volgende om deze
banden zo effectief mogelijk te kunnen
gebruiken.


Gebruik bij vervanging uitsluitend
het voorgeschreven type banden.
Bij andere banden is het risico op
een klapband bij zeer hoge rijsnel-
heden niet denkbeeldig.


Gloednieuwe banden bieden op
sommige typen wegdek relatief wei-
nig grip totdat ze zijn “ingereden”.
Het is dan ook verstandig de eerste
100 km (60 mi) nadat een nieuwe
band is aangebracht rustig te blij-
ven rijden en pas daarna de rijsnel-
heid te verhogen.


Voordat met hoge snelheid wordt
gereden moeten de banden zijn op-
gewarmd.


Pas de bandspanning steeds aanvolgens de rijomstandigheden.
DAU21960
Gietwielen Let ten aanzien van de voorgeschreven
wielen op het volgende voor een optimale
prestatie, levensduur en veilige werking van
uw motorfiets.

Controleer de velgen voor iedere rit op
scheurtjes, verbuiging of kromtrekken.
Laat ingeval van schade het wiel door
een Yamaha dealer vervangen. Pro-
beer het wiel nooit zelf te repareren,
hoe klein de reparatie ook is. Vervang
een wiel dat vervormd is of haar-
scheurtjes vertoont.


Na het vervangen van een wiel of band
moet het wiel worden uitgebalanceerd.
Een niet uitgebalanceerd wiel zal mo-
gelijk slecht functioneren, of kan een
slechte wegligging en een verkorte le-
vensduur van de banden tot gevolg
hebben.


Rijd niet te snel direct na het verwisse-
len van een band. Het bandoppervlak
dient eerst te zijn ingereden voordat
het zijn optimale eigenschappen ver-
krijgt. Voorband:
Maat:
120/70 ZR17M/C (58W)
Fabrikant/model:
MICHELIN/Pilot POWER C
DUNLOP/D218FL
Achterband:
Maat:
190/50 ZR17M/C (73W)
Fabrikant/model:
MICHELIN/Pilot POWER G
DUNLOP/D218L
VOOR en ACHTER:
Bandventiel:
TR412
Luchtventielbuis:
#9000A (origineel)
U5VYD0D0.book Page 19 Friday, November 21, 2003 1:41 PM

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-20
6
DAU33890
Vrije slag van koppelingshendel
afstellen De vrije slag van de koppelingshendel dient
10.0–15.0 mm (0.39–0.59 in) te bedragen,
zoals weergegeven. Controleer de vrije slag
van de koppelingshendel regelmatig en stel
indien nodig als volgt af.
Draai de stelbout bij de koppelingshendel
richting (a) voor meer vrije slag van de kop-
pelingshendel. Draai de stelbout richting (b)
voor minder vrije slag van de koppe-
lingshendel.
OPMERKING:Ga als volgt te werk als op de hierboven be-
schreven werkwijze de voorgeschreven
vrije slag van de koppelingshendel nietwordt gehaald.
1. Draai de stelbout bij de koppe-
lingshendel richting (a) om de koppe-
lingskabel losser te stellen.
2. Draai de borgmoer bij het carter los.
3. Draai de stelmoer richting (a) voor
meer gaskabelspeling. Draai de stel-
moer richting (b) voor minder vrije slag
van de koppelingshendel.
4. Draai de borgmoer aan.
DAU22270
Remlichtschakelaar afstellen De remlichtschakelaar, die wordt geacti-
veerd door het rempedaal, is correct afge-
steld wanneer het remlicht gaat branden
vlak voordat de remwerking intreedt. Stel in-
dien nodig de remlichtschakelaar als volgt
af.
Terwijl de stelmoer wordt gedraaid, moet de
remlichtschakelaar op zijn plaats worden
gehouden. Draai de stelmoer in de richting
(a) om het remlicht eerder te laten branden.
Draai de stelmoer in de richting (b) om het
remlicht later te laten branden.
1. Stelbout voor vrije slag koppelingshendel
2. Vrije slag van koppelingshendel
1. Borgmoer
2. Stelmoer voor vrije slag remhendel (carter)
1. Remlichtschakelaar
2. Stelmoer remlichtschakelaar
U5VYD0D0.book Page 20 Friday, November 21, 2003 1:41 PM

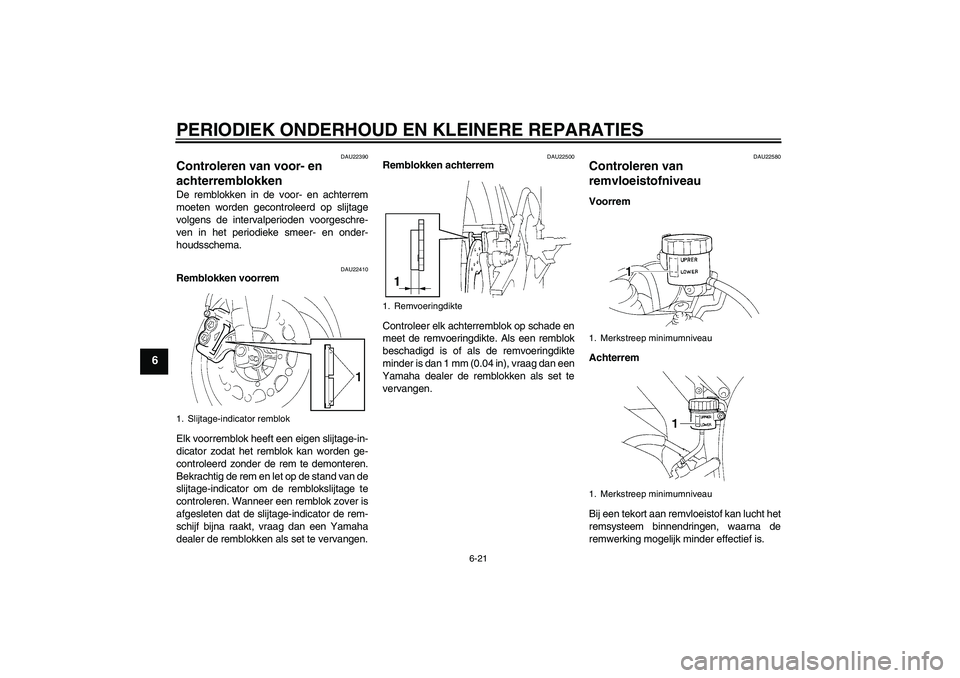

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-21
6
DAU22390
Controleren van voor- en
achterremblokken De remblokken in de voor- en achterrem
moeten worden gecontroleerd op slijtage
volgens de intervalperioden voorgeschre-
ven in het periodieke smeer- en onder-
houdsschema.
DAU22410
Remblokken voorrem
Elk voorremblok heeft een eigen slijtage-in-
dicator zodat het remblok kan worden ge-
controleerd zonder de rem te demonteren.
Bekrachtig de rem en let op de stand van de
slijtage-indicator om de remblokslijtage te
controleren. Wanneer een remblok zover is
afgesleten dat de slijtage-indicator de rem-
schijf bijna raakt, vraag dan een Yamaha
dealer de remblokken als set te vervangen.
DAU22500
Remblokken achterrem
Controleer elk achterremblok op schade en
meet de remvoeringdikte. Als een remblok
beschadigd is of als de remvoeringdikte
minder is dan 1 mm (0.04 in), vraag dan een
Yamaha dealer de remblokken als set te
vervangen.
DAU22580
Controleren van
remvloeistofniveau Voorrem
Achterrem
Bij een tekort aan remvloeistof kan lucht het
remsysteem binnendringen, waarna de
remwerking mogelijk minder effectief is.
1. Slijtage-indicator remblok
1. Remvoeringdikte
1. Merkstreep minimumniveau
1. Merkstreep minimumniveau
U5VYD0D0.book Page 21 Friday, November 21, 2003 1:41 PM

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-22
6
Controleer alvorens te gaan rijden of de
remvloeistof boven de merkstreep voor mi-
nimumniveau staat en vul indien nodig bij.
Een laag remvloeistofniveau wijst mogelijk
op verregaande remblokslijtage en/of lekka-
ge in het remsysteem. Als het remvloeistof-
niveau laag is, controleer dan de
remblokken op slijtage en het remsysteem
op lekkage.
Neem de volgende voorzorgsmaatregelen
in acht:

Bij het controleren van het remvloei-
stofniveau moet het bovenvlak van het
remvloeistofreservoir horizontaal
staan.


Gebruik uitsluitend de voorgeschreven
kwaliteit remvloeistof, anders kunnen
de rubber afdichtingen verslechteren
en zo lekkage en slechte remwerking
teweegbrengen.


Vul bij met hetzelfde type remvloeistof.
Bij vermengen van verschillende typen
remvloeistof kunnen schadelijke che-
mische reacties optreden en kan de
remwerking verslechteren.


Pas op en zorg dat tijdens bijvullen
geen water het remvloeistofreservoir
kan binnendringen. Water zal hetkookpunt van de remvloeistof aanzien-
lijk verlagen zodat dampbelvorming
kan optreden.


Remvloeistof kan gelakte of kunststof
onderdelen aantasten. Veeg gemorste
remvloeistof steeds direct af.


Naarmate de remblokken afslijten, zal
het remvloeistofniveau geleidelijk ver-
der dalen. Vraag echter wel een
Yamaha dealer om een inspectie als
het remvloeistofniveau plotseling sterk
is gedaald.
DAU22730
Verversen van remvloeistof Vraag een Yamaha dealer de remvloeistof
te verversen volgens de intervalperioden
voorgeschreven onder OPMERKING in het
periodieke smeer- en onderhoudsschema.
Laat bovendien de olie-keeringen van de
hoofdremcilinders en de remklauwen en de
remslangen vervangen volgens de interval-
perioden of wanneer ze lekken of zijn be-
schadigd.

Oliekeerringen: Vervang elke twee
jaar.


Remslangen: Vervang elke vier jaar.
Aanbevolen remvloeistof:
DOT 4
U5VYD0D0.book Page 22 Friday, November 21, 2003 1:41 PM

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-23
6
DAU22760
Spanning aandrijfketting De spanning van de aandrijfketting moet
voorafgaand aan elke rit worden gecontro-
leerd en indien nodig worden bijgesteld.
DAU22770
Aandrijfketting controleren op spanning
1. Plaats de motorfiets op een vlakke on-
dergrond en houd hem verticaal.OPMERKIN
G:
Om de kettingspanning te controleren en bij
te stellen, moet de motorfiets rechtop wor-
den gehouden en mag deze geen gewichtdragen.
2. Schakel de versnellingsbak in de vrij-
stand.
3. Draai het achterwiel door de motorfiets
te duwen en vind zo het strakste ge-
deelte in de aandrijfketting; meet nu de
spanning van de ketting zoals afge-
beeld.4. Stel de spanning van de ketting als
volgt bij als deze niet correct is.
DAU34310
Doorbuiging aandrijfketting bijstellen
1. Draai de wielasmoer los en draai dan
de borgmoeren los aan beide zijden
van de achterbrug.
2. Draai om de aandrijfketting strakker te
stellen de stelbout aan beide uiteinden
van de achterbrug in de richting (a).
Stel de ketting losser door de stelbout
aan beide uiteinden van de achterbrug
in de richting (b) te draaien en dan het
achterwiel naar voren te drukken.
OPMERKING:Gebruik voor een goede wieluitlijning de uit-
lijnmerktekens aan beide zijden van de ach-
terbrug, om zeker te zijn dat beidestelmoeren dezelfde positie hebben.LET OP:
DCA10570
Een slecht gespannen aandrijfketting
overbelast de motor en andere vitale de-
len van de motorfiets, waardoor de ket-
ting kan slippen of breken. Om dit te
voorkomen moet de spanning van de
aandrijfketting binnen het voorgeschre-ven bereik blijven. Spanning aandrijfketting:
20.0–25.0 mm (0.79–0.98 in)
1. Spanning aandrijfketting
1. Wielasmoer
2. Stelbout spanning aandrijfketting
3. Borgmoer
4. Uitlijnmerktekens
U5VYD0D0.book Page 23 Friday, November 21, 2003 1:41 PM
