YAMAHA YZF-R1 2004 Manuale de Empleo (in Spanish)
Manufacturer: YAMAHA, Model Year: 2004, Model line: YZF-R1, Model: YAMAHA YZF-R1 2004Pages: 104, tamaño PDF: 5.21 MB
Page 21 of 104
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-7
3
SAU11530
Luz de aviso de avería del motor “”
Esta luz de aviso se enciende o parpadea
cuando un circuito eléctrico de control del
motor está averíado. Cuando ocurra esto,
haga revisar el sistema de autodiagnóstico
en un concesionario Yamaha. (Véase en la
página 3-8 una explicación del dispositivo
de autodiagnóstico.)
El circuito eléctrico de la luz de aviso se
puede comprobar girando la llave a la posi-
ción “ON”. Si la luz de aviso no se enciende
durante unos segundos y luego se apaga,
haga revisar el circuito eléctrico en un con-
cesionario Yamaha.
SAU11571
Luz indicadora de la sincronización del
cambio
Esta luz indicadora se puede programar
para que se encienda y se apague al régi-
men del motor que se desee y se utiliza
para indicar al conductor cuándo es el mo-
mento de cambiar a la siguiente marcha su-
perior.
El circuito eléctrico de la luz indicadora pue-
de comprobarse girando la llave a la posi-
ción “ON”.
Si la luz indicadora no se enciende durante
unos segundos y luego se apaga, haga re-
visar el circuito eléctrico en un concesiona-rio Yamaha. (Véase en la página 3-8 una
explicación detallada del funcionamiento de
esta luz indicadora y de cómo configurarla).
SAU32990
Luz indicadora del sistema
inmovilizador “”
El circuito eléctrico de la luz indicadora se
puede comprobar girando la llave a la posi-
ción “ON”.
Si la luz indicadora no se enciende durante
unos segundos y luego se apaga, haga re-
visar el circuito eléctrico en un concesiona-
rio Yamaha.
Cuando se ha girado la llave a la posición
“OFF” y han transcurrido 30 segundos, la
luz indicadora empieza a parpadear para
indicar que el sistema inmovilizador está
activado. Después de 24 horas, la luz indi-
cadora deja de parpadear; no obstante, el
sistema inmovilizador sigue activado.NOTA:Este modelo está asimismo equipado con
un dispositivo de autodiagnóstico del siste-
ma inmovilizador. Si el sistema del inmovili-
zador es defectuoso, la luz indicadora
empezará a parpadear y el velocíme-
tro/cuentakilómetros mostrará un código de
dos cifras en el momento de girar la llave a
la posición “ON”. Cuando ocurra esto, haga
revisar el sistema de autodiagnóstico en unconcesionario Yamaha. Sin embargo, si la
luz indicadora parpadea lentamente cinco
veces y a continuación más deprisa durante
dos veces, aparecerá el código de error 52.
Este error puede deberse a una interferen-
cia de la señal. En ese caso, intente lo si-
guiente.
1. Utilice la llave de registro de código
para arrancar el motor.NOTA:Compruebe que no haya otras llaves del
sistema inmovilizador cerca del interruptor
principal y no lleve más de una en el mismo
llavero! Las llaves del sistema inmovilizador
pueden crear interferencias de señal, locual puede impedir que arranque el motor.
2. Si el motor arranca, párelo e intente
arrancarlo con las llaves normales.
3. Si el motor no arranca con una de las
llaves normales o con ninguna de
ellas, lleve el vehículo, la llave de re-
gistro de código y las dos llaves nor-
males a un concesionario Yamaha
para volver a registrar las llaves nor-
males.
U5VYS0S0.book Page 7 Thursday, December 4, 2003 4:35 PM

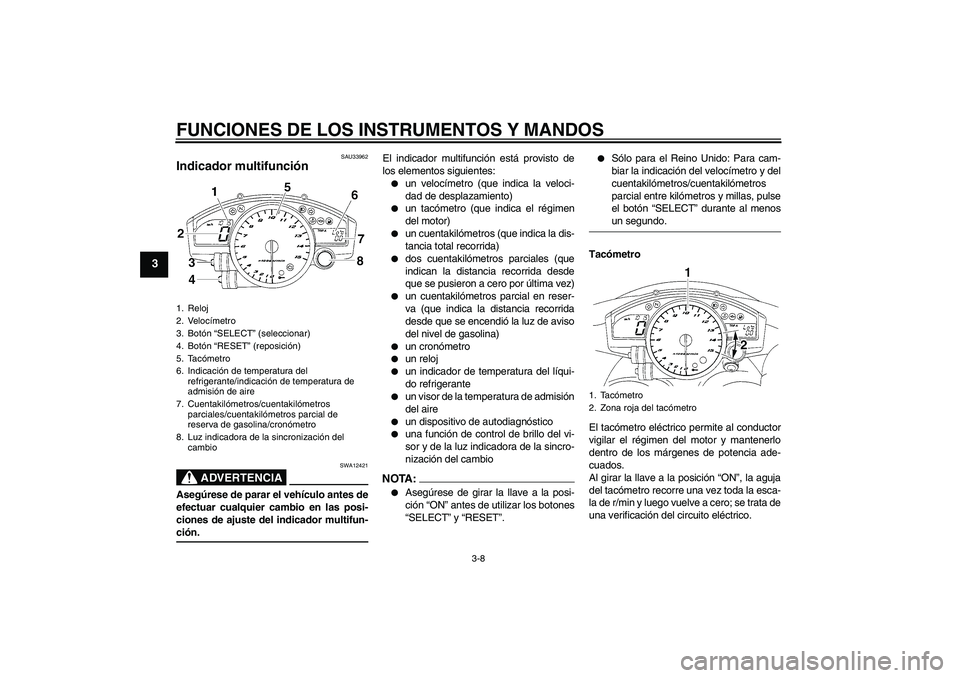

Page 22 of 104
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-8
3
SAU33962
Indicador multifunción
ADVERTENCIA
SWA12421
Asegúrese de parar el vehículo antes de
efectuar cualquier cambio en las posi-
ciones de ajuste del indicador multifun-ción.El indicador multifunción está provisto de
los elementos siguientes:
un velocímetro (que indica la veloci-
dad de desplazamiento)
un tacómetro (que indica el régimen
del motor)
un cuentakilómetros (que indica la dis-
tancia total recorrida)
dos cuentakilómetros parciales (que
indican la distancia recorrida desde
que se pusieron a cero por última vez)
un cuentakilómetros parcial en reser-
va (que indica la distancia recorrida
desde que se encendió la luz de aviso
del nivel de gasolina)
un cronómetro
un reloj
un indicador de temperatura del líqui-
do refrigerante
un visor de la temperatura de admisión
del aire
un dispositivo de autodiagnóstico
una función de control de brillo del vi-
sor y de la luz indicadora de la sincro-
nización del cambio
NOTA:
Asegúrese de girar la llave a la posi-
ción “ON” antes de utilizar los botones
“SELECT” y “RESET”.
Sólo para el Reino Unido: Para cam-
biar la indicación del velocímetro y del
cuentakilómetros/cuentakilómetros
parcial entre kilómetros y millas, pulse
el botón “SELECT” durante al menosun segundo.
Tacómetro
El tacómetro eléctrico permite al conductor
vigilar el régimen del motor y mantenerlo
dentro de los márgenes de potencia ade-
cuados.
Al girar la llave a la posición “ON”, la aguja
del tacómetro recorre una vez toda la esca-
la de r/min y luego vuelve a cero; se trata de
una verificación del circuito eléctrico.
1. Reloj
2. Velocímetro
3. Botón “SELECT” (seleccionar)
4. Botón “RESET” (reposición)
5. Tacómetro
6. Indicación de temperatura del
refrigerante/indicación de temperatura de
admisión de aire
7. Cuentakilómetros/cuentakilómetros
parciales/cuentakilómetros parcial de
reserva de gasolina/cronómetro
8. Luz indicadora de la sincronización del
cambio
1. Tacómetro
2. Zona roja del tacómetro
U5VYS0S0.book Page 8 Thursday, December 4, 2003 4:35 PM

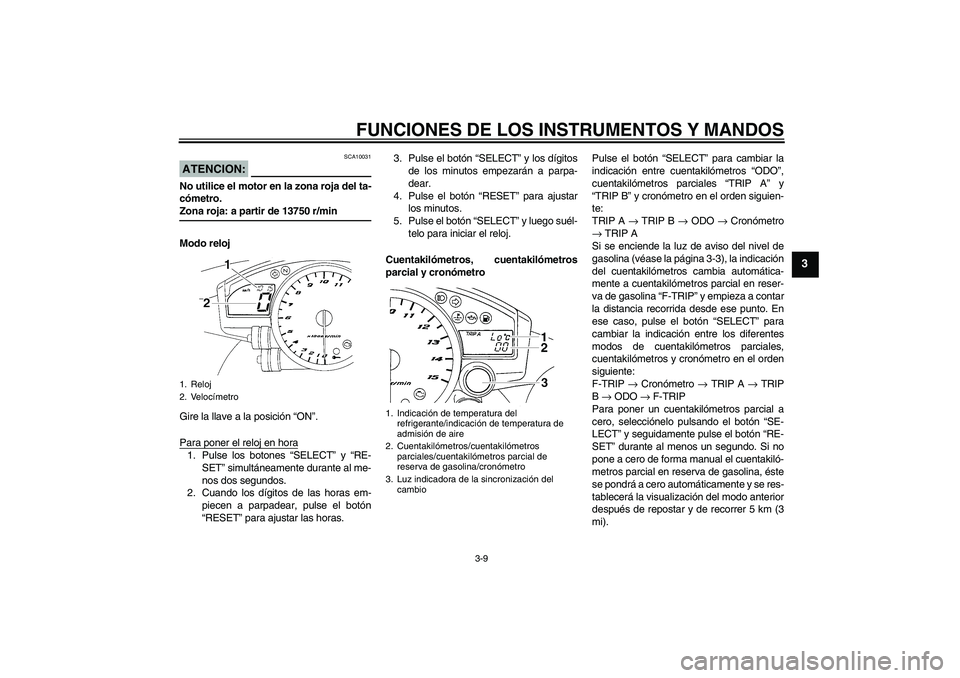

Page 23 of 104
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-9
3
ATENCION:
SCA10031
No utilice el motor en la zona roja del ta-
cómetro.Zona roja: a partir de 13750 r/min
Modo reloj
Gire la llave a la posición “ON”.
Para poner el reloj en hora1. Pulse los botones “SELECT” y “RE-
SET” simultáneamente durante al me-
nos dos segundos.
2. Cuando los dígitos de las horas em-
piecen a parpadear, pulse el botón
“RESET” para ajustar las horas.3. Pulse el botón “SELECT” y los dígitos
de los minutos empezarán a parpa-
dear.
4. Pulse el botón “RESET” para ajustar
los minutos.
5. Pulse el botón “SELECT” y luego suél-
telo para iniciar el reloj.
Cuentakilómetros, cuentakilómetros
parcial y cronómetroPulse el botón “SELECT” para cambiar la
indicación entre cuentakilómetros “ODO”,
cuentakilómetros parciales “TRIP A” y
“TRIP B” y cronómetro en el orden siguien-
te:
TRIP A → TRIP B → ODO → Cronómetro
→ TRIP A
Si se enciende la luz de aviso del nivel de
gasolina (véase la página 3-3), la indicación
del cuentakilómetros cambia automática-
mente a cuentakilómetros parcial en reser-
va de gasolina “F-TRIP” y empieza a contar
la distancia recorrida desde ese punto. En
ese caso, pulse el botón “SELECT” para
cambiar la indicación entre los diferentes
modos de cuentakilómetros parciales,
cuentakilómetros y cronómetro en el orden
siguiente:
F-TRIP → Cronómetro → TRIP A → TRIP
B → ODO → F-TRIP
Para poner un cuentakilómetros parcial a
cero, selecciónelo pulsando el botón “SE-
LECT” y seguidamente pulse el botón “RE-
SET” durante al menos un segundo. Si no
pone a cero de forma manual el cuentakiló-
metros parcial en reserva de gasolina, éste
se pondrá a cero automáticamente y se res-
tablecerá la visualización del modo anterior
después de repostar y de recorrer 5 km (3
mi).1. Reloj
2. Velocímetro
1. Indicación de temperatura del
refrigerante/indicación de temperatura de
admisión de aire
2. Cuentakilómetros/cuentakilómetros
parciales/cuentakilómetros parcial de
reserva de gasolina/cronómetro
3. Luz indicadora de la sincronización del
cambio
U5VYS0S0.book Page 9 Thursday, December 4, 2003 4:35 PM
Page 24 of 104
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-10
3
Cronómetro
Medición normal1. Pulse el botón “RESET” para iniciar el
cronómetro.
2. Pulse el botón “SELECT” para detener
el cronómetro.
3. Velva a pulsar el botón “SELECT”
para poner a cero el cronómetro.
Medición de tiempos parciales1. Pulse el botón “RESET” para iniciar el
cronómetro.
2. Pulse el botón “RESET” para medir
tiempos parciales. (Los dos puntos “:”
comienzan a parpadear).
3. Pulse el botón “RESET” para mostrar
el último tiempo parcial o pulse el bo-
tón “SELECT” para detener el cronó-
metro y mostrar el tiempo total
transcurrido.
4. Pulse el botón “SELECT” para poner a
cero el cronómetro.
Visor de la temperatura del refrigerante
El indicador de temperatura del líquido refri-
gerante indica la temperatura del líquido re-
frigerante. Pulse el botón “RESET” para
cambiar de la indicación de temperatura del
líquido refrigerante a la temperatura del aire
de admisión.
NOTA:Cuando se selecciona la indicación de la
temperatura del líquido refrigerante, apare-
ce “C” durante un segundo y luego la tem-peratura del líquido refrigerante.ATENCION:
SCA10020
No utilice el motor si está sobrecalenta-do.
Visor de la temperatura de admisión del
aire
El indicador de la temperatura del aire de
admisión indica la temperatura del aire que
entra en la caja del filtro de aire. Pulse el bo-
tón “RESET” para cambiar de la indicación
de temperatura del líquido refrigerante a la
temperatura del aire de admisión.NOTA:
Aun cuando esté seleccionada la indi-
cación de la temperatura del aire de
admisión, cuando el motor se recalien-
te la luz de aviso de la temperatura del
líquido refrigerante se encenderá.
Cuando se gira la llave a la posición
“ON”, el indicador muestra automáti-
camente la temperatura del líquido re-
frigerante incluso si antes de girar lallave a la posición “OFF” estaba mos-
trando la temperatura del aire de admi-
sión.
Cuando está seleccionada la indica-
ción de la temperatura del aire de ad-
misión aparece “A” antes de latemperatura.
Dispositivos de autodiagnóstico
Este modelo está equipado con un disposi-
tivo de autodiagnóstico para varios circuitos
eléctricos.
Si cualquiera de estos circuitos está averia-
do, la luz de aviso de avería del motor se
enciende y el indicador de la derecha
muestra un código de error de dos dígitos
(p.ej. 11, 12, 13).
Este modelo está asimismo equipado con
un dispositivo de autodiagnóstico del siste-
ma inmovilizador.
Si cualquiera de los circuitos del sistema in-
movilizador está averiado, la luz indicadora
de dicho sistema parpadea y el indicador de
la derecha muestra un código de error de
dos dígitos (p.ej. 51, 52, 53).
U5VYS0S0.book Page 10 Thursday, December 4, 2003 4:35 PM

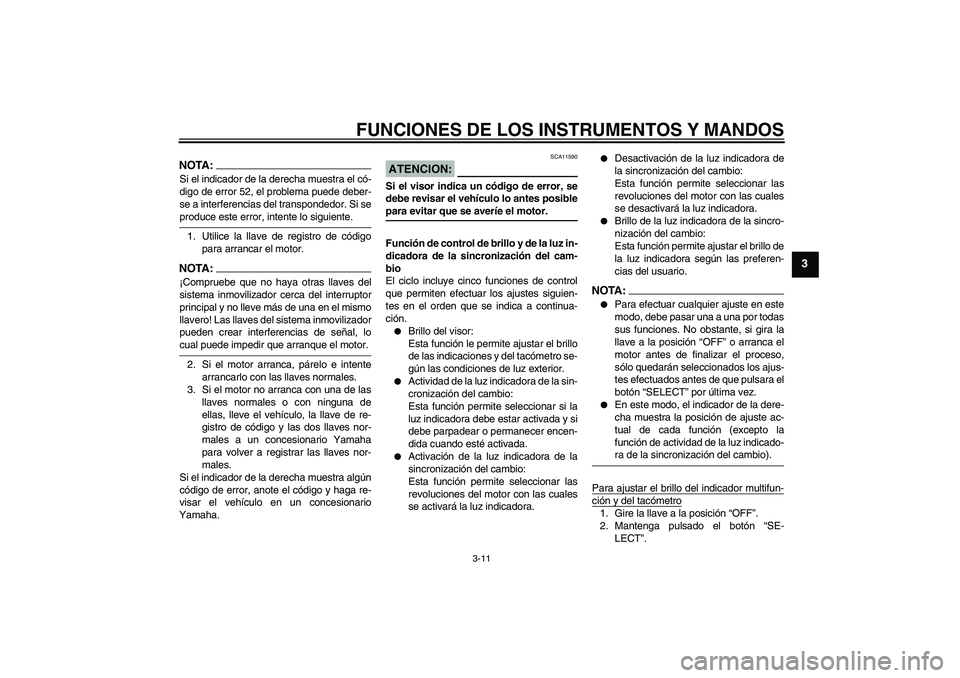

Page 25 of 104
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-11
3
NOTA:Si el indicador de la derecha muestra el có-
digo de error 52, el problema puede deber-
se a interferencias del transpondedor. Si seproduce este error, intente lo siguiente.
1. Utilice la llave de registro de código
para arrancar el motor.NOTA:¡Compruebe que no haya otras llaves del
sistema inmovilizador cerca del interruptor
principal y no lleve más de una en el mismo
llavero! Las llaves del sistema inmovilizador
pueden crear interferencias de señal, locual puede impedir que arranque el motor.
2. Si el motor arranca, párelo e intente
arrancarlo con las llaves normales.
3. Si el motor no arranca con una de las
llaves normales o con ninguna de
ellas, lleve el vehículo, la llave de re-
gistro de código y las dos llaves nor-
males a un concesionario Yamaha
para volver a registrar las llaves nor-
males.
Si el indicador de la derecha muestra algún
código de error, anote el código y haga re-
visar el vehículo en un concesionario
Yamaha.
ATENCION:
SCA11590
Si el visor indica un código de error, se
debe revisar el vehículo lo antes posiblepara evitar que se averíe el motor.
Función de control de brillo y de la luz in-
dicadora de la sincronización del cam-
bio
El ciclo incluye cinco funciones de control
que permiten efectuar los ajustes siguien-
tes en el orden que se indica a continua-
ción.
Brillo del visor:
Esta función le permite ajustar el brillo
de las indicaciones y del tacómetro se-
gún las condiciones de luz exterior.
Actividad de la luz indicadora de la sin-
cronización del cambio:
Esta función permite seleccionar si la
luz indicadora debe estar activada y si
debe parpadear o permanecer encen-
dida cuando esté activada.
Activación de la luz indicadora de la
sincronización del cambio:
Esta función permite seleccionar las
revoluciones del motor con las cuales
se activará la luz indicadora.
Desactivación de la luz indicadora de
la sincronización del cambio:
Esta función permite seleccionar las
revoluciones del motor con las cuales
se desactivará la luz indicadora.
Brillo de la luz indicadora de la sincro-
nización del cambio:
Esta función permite ajustar el brillo de
la luz indicadora según las preferen-
cias del usuario.
NOTA:
Para efectuar cualquier ajuste en este
modo, debe pasar una a una por todas
sus funciones. No obstante, si gira la
llave a la posición “OFF” o arranca el
motor antes de finalizar el proceso,
sólo quedarán seleccionados los ajus-
tes efectuados antes de que pulsara el
botón “SELECT” por última vez.
En este modo, el indicador de la dere-
cha muestra la posición de ajuste ac-
tual de cada función (excepto la
función de actividad de la luz indicado-ra de la sincronización del cambio).
Para ajustar el brillo del indicador multifun-
ción y del tacómetro1. Gire la llave a la posición “OFF”.
2. Mantenga pulsado el botón “SE-
LECT”.
U5VYS0S0.book Page 11 Thursday, December 4, 2003 4:35 PM
Page 26 of 104
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-12
3

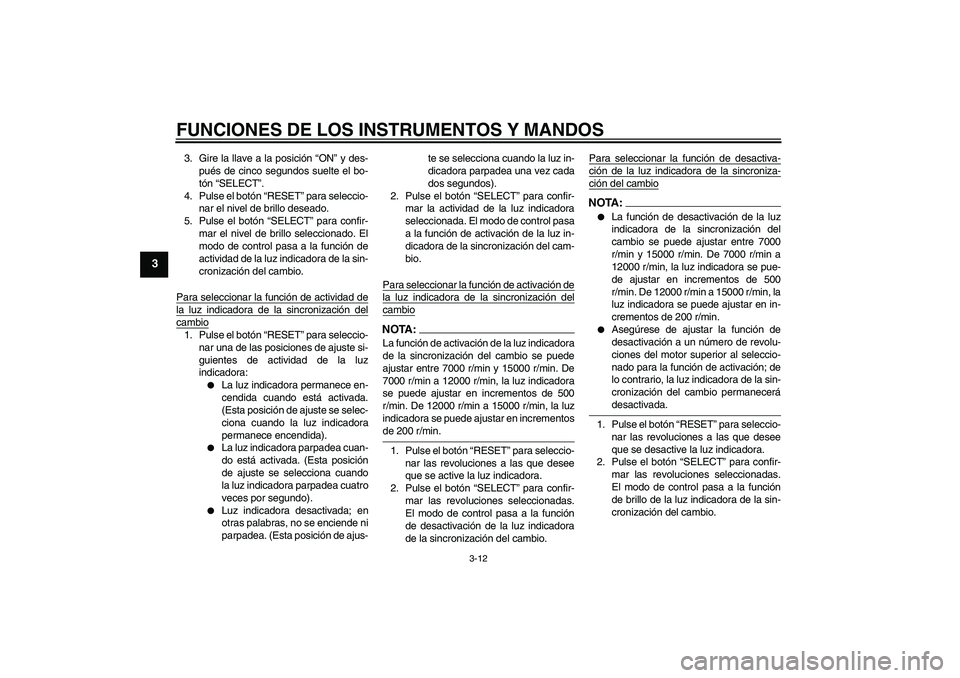

3. Gire la llave a la posición “ON” y des-
pués de cinco segundos suelte el bo-
tón “SELECT”.
4. Pulse el botón “RESET” para seleccio-
nar el nivel de brillo deseado.
5. Pulse el botón “SELECT” para confir-
mar el nivel de brillo seleccionado. El
modo de control pasa a la función de
actividad de la luz indicadora de la sin-
cronización del cambio.
Para seleccionar la función de actividad dela luz indicadora de la sincronización delcambio1. Pulse el botón “RESET” para seleccio-
nar una de las posiciones de ajuste si-
guientes de actividad de la luz
indicadora:
La luz indicadora permanece en-
cendida cuando está activada.
(Esta posición de ajuste se selec-
ciona cuando la luz indicadora
permanece encendida).
La luz indicadora parpadea cuan-
do está activada. (Esta posición
de ajuste se selecciona cuando
la luz indicadora parpadea cuatro
veces por segundo).
Luz indicadora desactivada; en
otras palabras, no se enciende ni
parpadea. (Esta posición de ajus-te se selecciona cuando la luz in-
dicadora parpadea una vez cada
dos segundos).
2. Pulse el botón “SELECT” para confir-
mar la actividad de la luz indicadora
seleccionada. El modo de control pasa
a la función de activación de la luz in-
dicadora de la sincronización del cam-
bio.
Para seleccionar la función de activación de
la luz indicadora de la sincronización delcambioNOTA:La función de activación de la luz indicadora
de la sincronización del cambio se puede
ajustar entre 7000 r/min y 15000 r/min. De
7000 r/min a 12000 r/min, la luz indicadora
se puede ajustar en incrementos de 500
r/min. De 12000 r/min a 15000 r/min, la luz
indicadora se puede ajustar en incrementosde 200 r/min.
1. Pulse el botón “RESET” para seleccio-
nar las revoluciones a las que desee
que se active la luz indicadora.
2. Pulse el botón “SELECT” para confir-
mar las revoluciones seleccionadas.
El modo de control pasa a la función
de desactivación de la luz indicadora
de la sincronización del cambio.Para seleccionar la función de desactiva-
ción de la luz indicadora de la sincroniza-ción del cambioNOTA:
La función de desactivación de la luz
indicadora de la sincronización del
cambio se puede ajustar entre 7000
r/min y 15000 r/min. De 7000 r/min a
12000 r/min, la luz indicadora se pue-
de ajustar en incrementos de 500
r/min. De 12000 r/min a 15000 r/min, la
luz indicadora se puede ajustar en in-
crementos de 200 r/min.
Asegúrese de ajustar la función de
desactivación a un número de revolu-
ciones del motor superior al seleccio-
nado para la función de activación; de
lo contrario, la luz indicadora de la sin-
cronización del cambio permanecerádesactivada.
1. Pulse el botón “RESET” para seleccio-
nar las revoluciones a las que desee
que se desactive la luz indicadora.
2. Pulse el botón “SELECT” para confir-
mar las revoluciones seleccionadas.
El modo de control pasa a la función
de brillo de la luz indicadora de la sin-
cronización del cambio.
U5VYS0S0.book Page 12 Thursday, December 4, 2003 4:35 PM
Page 27 of 104
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-13
3
Para ajustar el brillo de la luz indicadora dela sincronización del cambio1. Pulse el botón “RESET” para seleccio-
nar el nivel de brillo deseado de la luz
indicadora.
2. Pulse el botón “SELECT” para confir-
mar el nivel de brillo seleccionado de
la luz indicadora. El indicador de la de-
recha vuelve a mostrar el cuentakiló-
metros o el cuentakilómetros parcial.
SAU12330
Alarma antirrobo (opcional) Este modelo puede equiparse con una alar-
ma antirrobo opcional en un concesionario
Yamaha. Para más información, póngase
en contacto con un concesionario Yamaha.
SAU12343
Interruptores del manillar Izquerda
Derecha1. Interruptor de ráfagas “PA S S”
2. Conmutador de la luz de “/”
3. Interruptor de intermitencia “/”
4. Interruptor de la bocina “”
5. Interruptor de luces de emergencia “”
1. Interruptor de paro del motor “/”
2. Interruptor de arranque “”
U5VYS0S0.book Page 13 Thursday, December 4, 2003 4:35 PM
Page 28 of 104
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-14
3
SAU12370

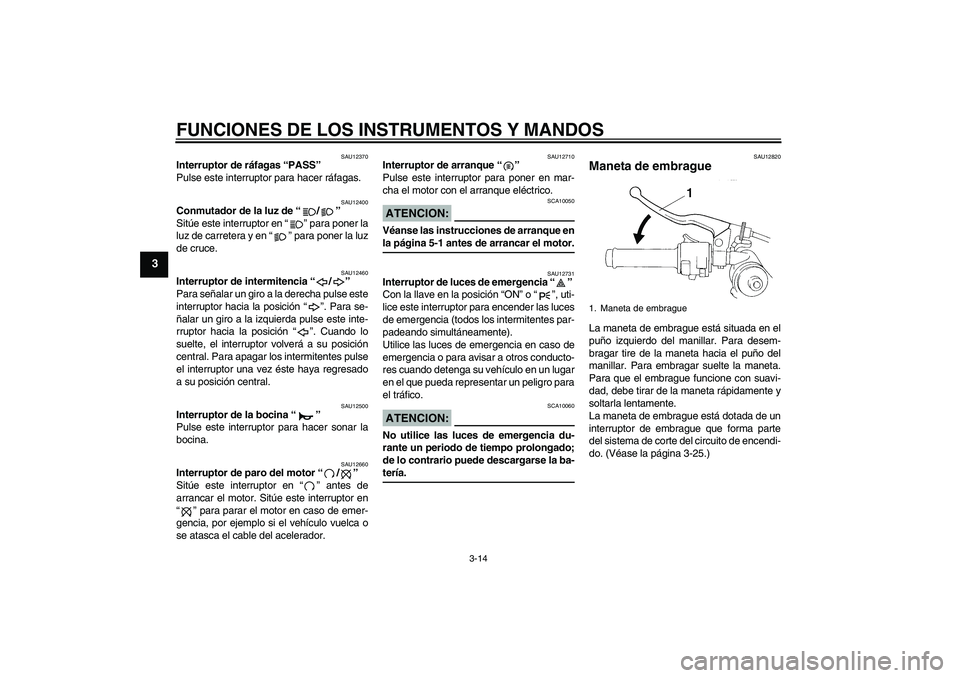

Interruptor de ráfagas “PASS”
Pulse este interruptor para hacer ráfagas.
SAU12400
Conmutador de la luz de “/”
Sitúe este interruptor en “” para poner la
luz de carretera y en “” para poner la luz
de cruce.
SAU12460
Interruptor de intermitencia “/”
Para señalar un giro a la derecha pulse este
interruptor hacia la posición “”. Para se-
ñalar un giro a la izquierda pulse este inte-
rruptor hacia la posición “”. Cuando lo
suelte, el interruptor volverá a su posición
central. Para apagar los intermitentes pulse
el interruptor una vez éste haya regresado
a su posición central.
SAU12500
Interruptor de la bocina “”
Pulse este interruptor para hacer sonar la
bocina.
SAU12660
Interruptor de paro del motor “/”
Sitúe este interruptor en “” antes de
arrancar el motor. Sitúe este interruptor en
“” para parar el motor en caso de emer-
gencia, por ejemplo si el vehículo vuelca o
se atasca el cable del acelerador.
SAU12710
Interruptor de arranque “”
Pulse este interruptor para poner en mar-
cha el motor con el arranque eléctrico.ATENCION:
SCA10050
Véanse las instrucciones de arranque enla página 5-1 antes de arrancar el motor.
SAU12731
Interruptor de luces de emergencia “”
Con la llave en la posición “ON” o “”, uti-
lice este interruptor para encender las luces
de emergencia (todos los intermitentes par-
padeando simultáneamente).
Utilice las luces de emergencia en caso de
emergencia o para avisar a otros conducto-
res cuando detenga su vehículo en un lugar
en el que pueda representar un peligro para
el tráfico.ATENCION:
SCA10060
No utilice las luces de emergencia du-
rante un periodo de tiempo prolongado;
de lo contrario puede descargarse la ba-tería.
SAU12820
Maneta de embrague La maneta de embrague está situada en el
puño izquierdo del manillar. Para desem-
bragar tire de la maneta hacia el puño del
manillar. Para embragar suelte la maneta.
Para que el embrague funcione con suavi-
dad, debe tirar de la maneta rápidamente y
soltarla lentamente.
La maneta de embrague está dotada de un
interruptor de embrague que forma parte
del sistema de corte del circuito de encendi-
do. (Véase la página 3-25.)1. Maneta de embrague
U5VYS0S0.book Page 14 Thursday, December 4, 2003 4:35 PM
Page 29 of 104
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-15
3
SAU12870

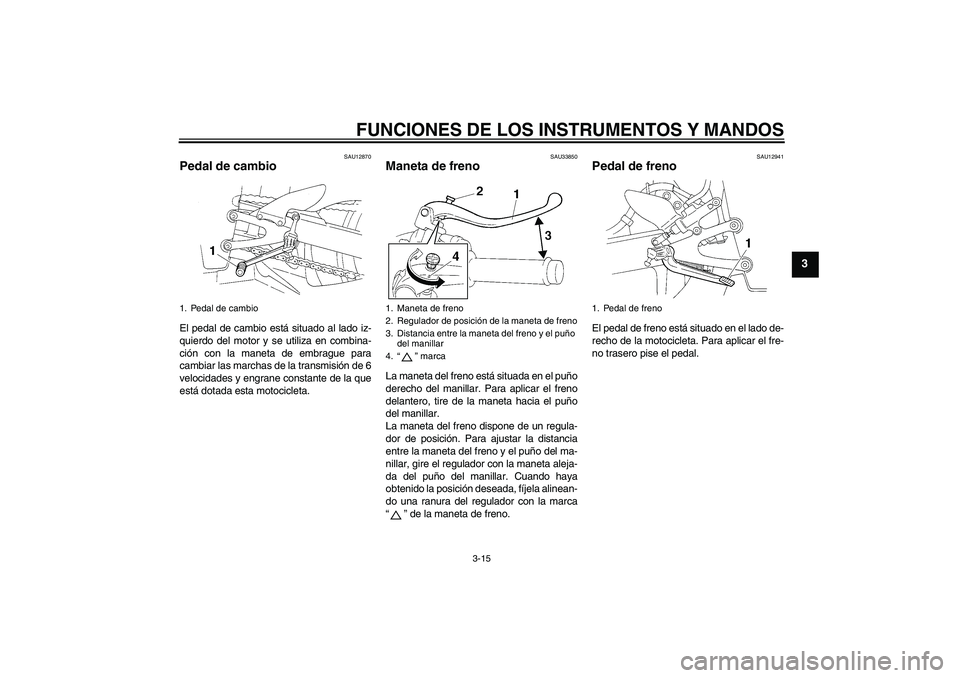

Pedal de cambio El pedal de cambio está situado al lado iz-
quierdo del motor y se utiliza en combina-
ción con la maneta de embrague para
cambiar las marchas de la transmisión de 6
velocidades y engrane constante de la que
está dotada esta motocicleta.
SAU33850
Maneta de freno La maneta del freno está situada en el puño
derecho del manillar. Para aplicar el freno
delantero, tire de la maneta hacia el puño
del manillar.
La maneta del freno dispone de un regula-
dor de posición. Para ajustar la distancia
entre la maneta del freno y el puño del ma-
nillar, gire el regulador con la maneta aleja-
da del puño del manillar. Cuando haya
obtenido la posición deseada, fíjela alinean-
do una ranura del regulador con la marca
“” de la maneta de freno.
SAU12941
Pedal de freno El pedal de freno está situado en el lado de-
recho de la motocicleta. Para aplicar el fre-
no trasero pise el pedal.
1. Pedal de cambio
1. Maneta de freno
2. Regulador de posición de la maneta de freno
3. Distancia entre la maneta del freno y el puño
del manillar
4.“” marca
1. Pedal de freno
U5VYS0S0.book Page 15 Thursday, December 4, 2003 4:35 PM
Page 30 of 104
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-16
3
SAU13070

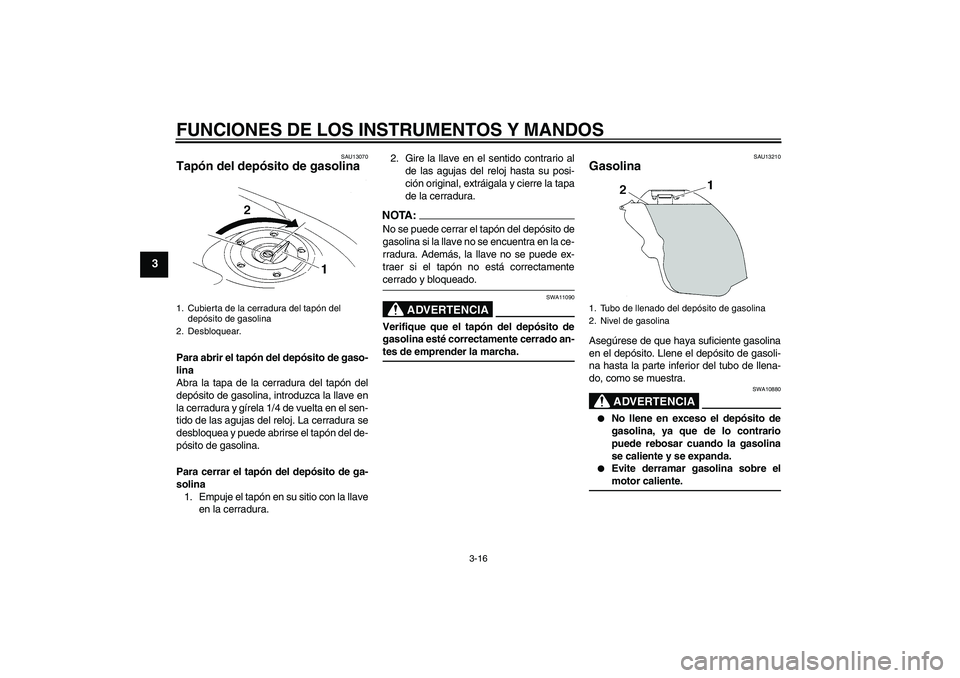

Tapón del depósito de gasolina Para abrir el tapón del depósito de gaso-
lina
Abra la tapa de la cerradura del tapón del
depósito de gasolina, introduzca la llave en
la cerradura y gírela 1/4 de vuelta en el sen-
tido de las agujas del reloj. La cerradura se
desbloquea y puede abrirse el tapón del de-
pósito de gasolina.
Para cerrar el tapón del depósito de ga-
solina
1. Empuje el tapón en su sitio con la llave
en la cerradura.2. Gire la llave en el sentido contrario al
de las agujas del reloj hasta su posi-
ción original, extráigala y cierre la tapa
de la cerradura.
NOTA:No se puede cerrar el tapón del depósito de
gasolina si la llave no se encuentra en la ce-
rradura. Además, la llave no se puede ex-
traer si el tapón no está correctamentecerrado y bloqueado.
ADVERTENCIA
SWA11090
Verifique que el tapón del depósito de
gasolina esté correctamente cerrado an-tes de emprender la marcha.
SAU13210
Gasolina Asegúrese de que haya suficiente gasolina
en el depósito. Llene el depósito de gasoli-
na hasta la parte inferior del tubo de llena-
do, como se muestra.
ADVERTENCIA
SWA10880
No llene en exceso el depósito de
gasolina, ya que de lo contrario
puede rebosar cuando la gasolina
se caliente y se expanda.
Evite derramar gasolina sobre elmotor caliente.
1. Cubierta de la cerradura del tapón del
depósito de gasolina
2. Desbloquear.
1. Tubo de llenado del depósito de gasolina
2. Nivel de gasolina
U5VYS0S0.book Page 16 Thursday, December 4, 2003 4:35 PM
