MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-23
6

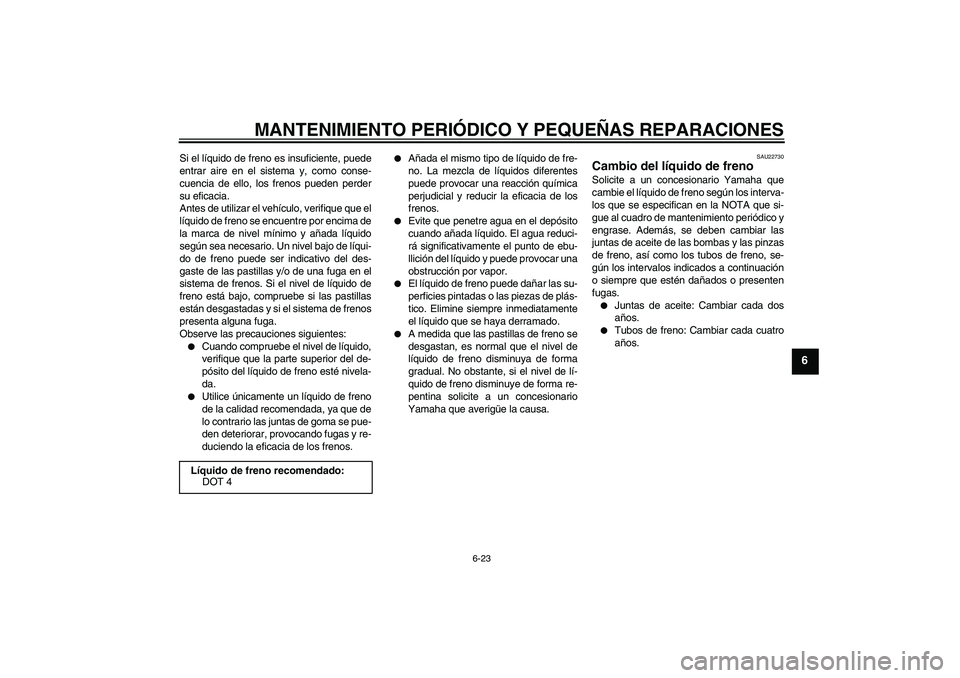

Si el líquido de freno es insuficiente, puede
entrar aire en el sistema y, como conse-
cuencia de ello, los frenos pueden perder
su eficacia.
Antes de utilizar el vehículo, verifique que el
líquido de freno se encuentre por encima de
la marca de nivel mínimo y añada líquido
según sea necesario. Un nivel bajo de líqui-
do de freno puede ser indicativo del des-
gaste de las pastillas y/o de una fuga en el
sistema de frenos. Si el nivel de líquido de
freno está bajo, compruebe si las pastillas
están desgastadas y si el sistema de frenos
presenta alguna fuga.
Observe las precauciones siguientes:

Cuando compruebe el nivel de líquido,
verifique que la parte superior del de-
pósito del líquido de freno esté nivela-
da.


Utilice únicamente un líquido de freno
de la calidad recomendada, ya que de
lo contrario las juntas de goma se pue-
den deteriorar, provocando fugas y re-
duciendo la eficacia de los frenos.


Añada el mismo tipo de líquido de fre-
no. La mezcla de líquidos diferentes
puede provocar una reacción química
perjudicial y reducir la eficacia de los
frenos.


Evite que penetre agua en el depósito
cuando añada líquido. El agua reduci-
rá significativamente el punto de ebu-
llición del líquido y puede provocar una
obstrucción por vapor.


El líquido de freno puede dañar las su-
perficies pintadas o las piezas de plás-
tico. Elimine siempre inmediatamente
el líquido que se haya derramado.


A medida que las pastillas de freno se
desgastan, es normal que el nivel de
líquido de freno disminuya de forma
gradual. No obstante, si el nivel de lí-
quido de freno disminuye de forma re-
pentina solicite a un concesionario
Yamaha que averigüe la causa.
SAU22730
Cambio del líquido de freno Solicite a un concesionario Yamaha que
cambie el líquido de freno según los interva-
los que se especifican en la NOTA que si-
gue al cuadro de mantenimiento periódico y
engrase. Además, se deben cambiar las
juntas de aceite de las bombas y las pinzas
de freno, así como los tubos de freno, se-
gún los intervalos indicados a continuación
o siempre que estén dañados o presenten
fugas.

Juntas de aceite: Cambiar cada dos
años.


Tubos de freno: Cambiar cada cuatro
años.
Líquido de freno recomendado:
DOT 4
U5VYS0S0.book Page 23 Thursday, December 4, 2003 4:35 PM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-24
6
SAU22760

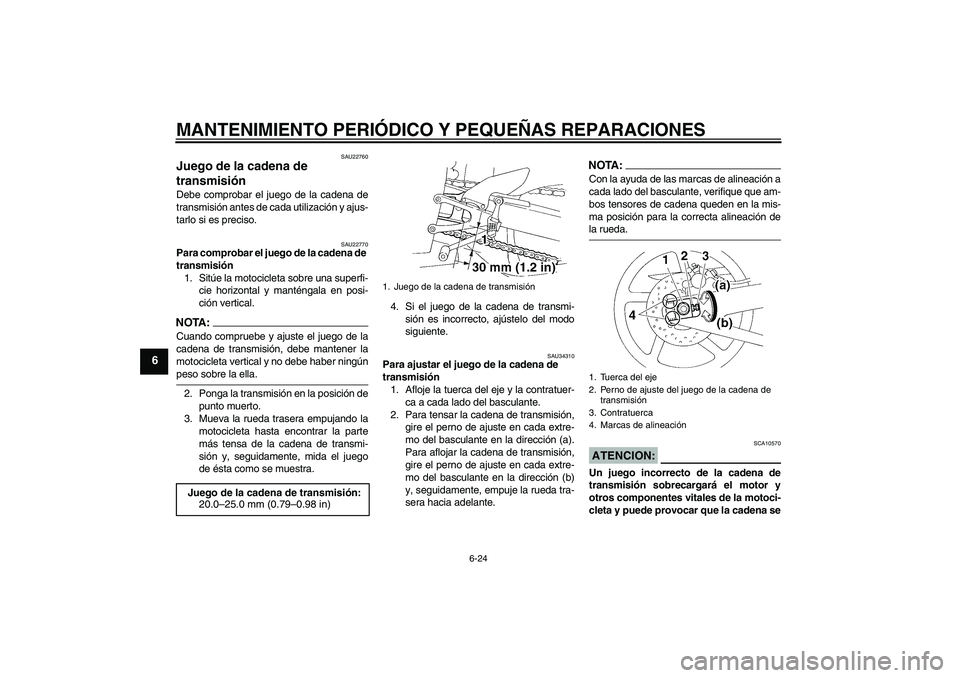

Juego de la cadena de
transmisión Debe comprobar el juego de la cadena de
transmisión antes de cada utilización y ajus-
tarlo si es preciso.
SAU22770
Para comprobar el juego de la cadena de
transmisión
1. Sitúe la motocicleta sobre una superfi-
cie horizontal y manténgala en posi-
ción vertical.NOTA:Cuando compruebe y ajuste el juego de la
cadena de transmisión, debe mantener la
motocicleta vertical y no debe haber ningúnpeso sobre la ella.
2. Ponga la transmisión en la posición de
punto muerto.
3. Mueva la rueda trasera empujando la
motocicleta hasta encontrar la parte
más tensa de la cadena de transmi-
sión y, seguidamente, mida el juego
de ésta como se muestra.4. Si el juego de la cadena de transmi-
sión es incorrecto, ajústelo del modo
siguiente.
SAU34310
Para ajustar el juego de la cadena de
transmisión
1. Afloje la tuerca del eje y la contratuer-
ca a cada lado del basculante.
2. Para tensar la cadena de transmisión,
gire el perno de ajuste en cada extre-
mo del basculante en la dirección (a).
Para aflojar la cadena de transmisión,
gire el perno de ajuste en cada extre-
mo del basculante en la dirección (b)
y, seguidamente, empuje la rueda tra-
sera hacia adelante.
NOTA:Con la ayuda de las marcas de alineación a
cada lado del basculante, verifique que am-
bos tensores de cadena queden en la mis-
ma posición para la correcta alineación dela rueda.ATENCION:
SCA10570
Un juego incorrecto de la cadena de
transmisión sobrecargará el motor y
otros componentes vitales de la motoci-
cleta y puede provocar que la cadena se Juego de la cadena de transmisión:
20.0–25.0 mm (0.79–0.98 in)
1. Juego de la cadena de transmisión
1. Tuerca del eje
2. Perno de ajuste del juego de la cadena de
transmisión
3. Contratuerca
4. Marcas de alineación
U5VYS0S0.book Page 24 Thursday, December 4, 2003 4:35 PM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-25
6

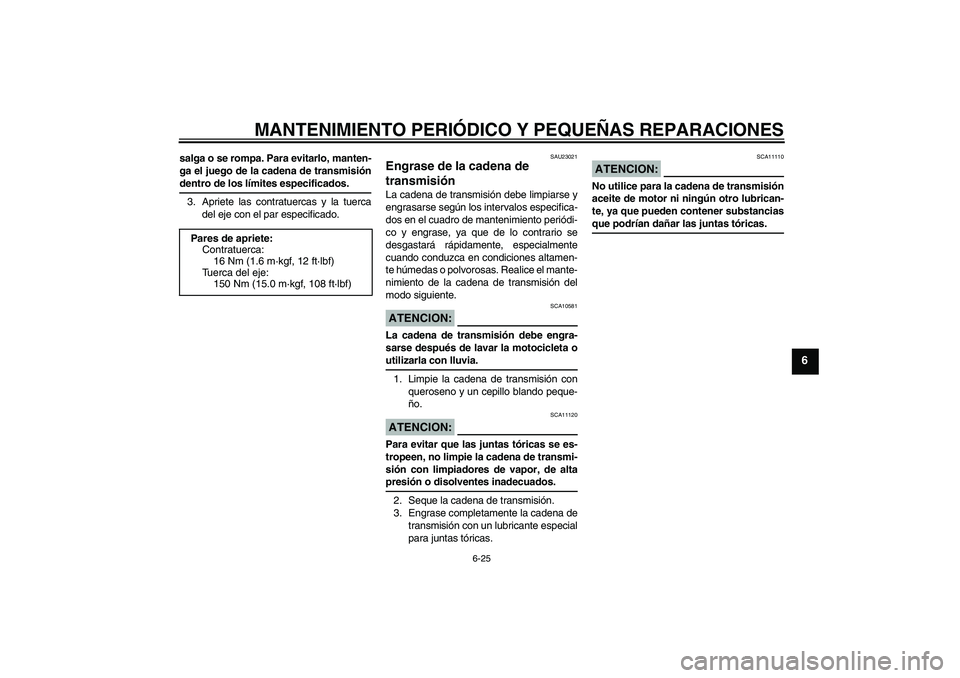

salga o se rompa. Para evitarlo, manten-
ga el juego de la cadena de transmisióndentro de los límites especificados.
3. Apriete las contratuercas y la tuerca
del eje con el par especificado.
SAU23021
Engrase de la cadena de
transmisión La cadena de transmisión debe limpiarse y
engrasarse según los intervalos especifica-
dos en el cuadro de mantenimiento periódi-
co y engrase, ya que de lo contrario se
desgastará rápidamente, especialmente
cuando conduzca en condiciones altamen-
te húmedas o polvorosas. Realice el mante-
nimiento de la cadena de transmisión del
modo siguiente.ATENCION:
SCA10581
La cadena de transmisión debe engra-
sarse después de lavar la motocicleta outilizarla con lluvia.
1. Limpie la cadena de transmisión con
queroseno y un cepillo blando peque-
ño.ATENCION:
SCA11120
Para evitar que las juntas tóricas se es-
tropeen, no limpie la cadena de transmi-
sión con limpiadores de vapor, de altapresión o disolventes inadecuados.
2. Seque la cadena de transmisión.
3. Engrase completamente la cadena de
transmisión con un lubricante especial
para juntas tóricas.
ATENCION:
SCA11110
No utilice para la cadena de transmisión
aceite de motor ni ningún otro lubrican-
te, ya que pueden contener substanciasque podrían dañar las juntas tóricas.
Pares de apriete:
Contratuerca:
16 Nm (1.6 m·kgf, 12 ft·lbf)
Tuerca del eje:
150 Nm (15.0 m·kgf, 108 ft·lbf)
U5VYS0S0.book Page 25 Thursday, December 4, 2003 4:35 PM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-26
6
SAU23100
Comprobación y engrase de los

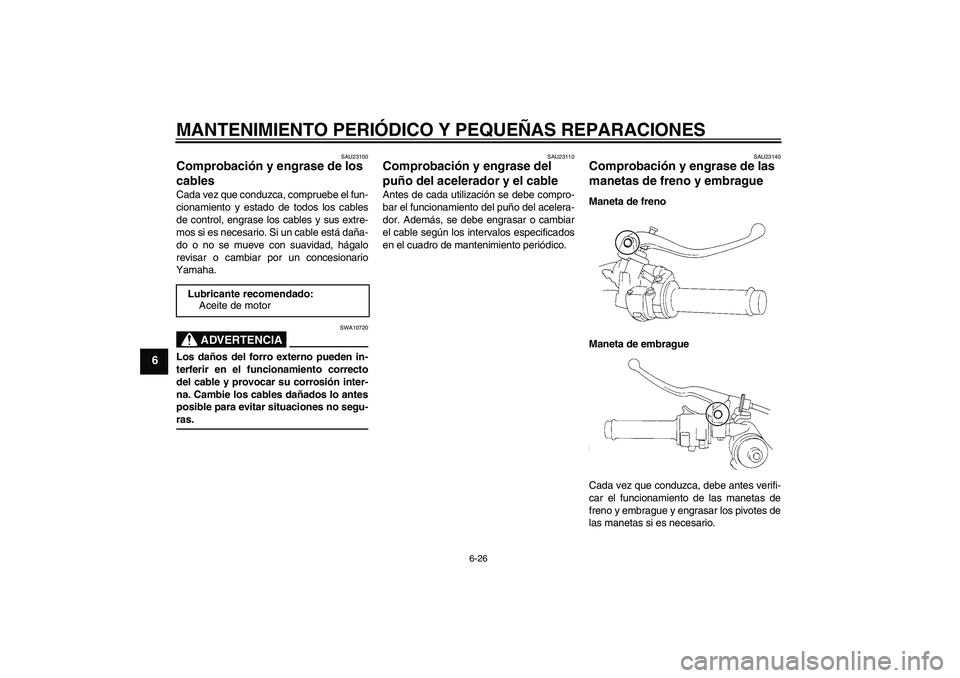

cables Cada vez que conduzca, compruebe el fun-
cionamiento y estado de todos los cables
de control, engrase los cables y sus extre-
mos si es necesario. Si un cable está daña-
do o no se mueve con suavidad, hágalo
revisar o cambiar por un concesionario
Yamaha.
ADVERTENCIA
SWA10720
Los daños del forro externo pueden in-
terferir en el funcionamiento correcto
del cable y provocar su corrosión inter-
na. Cambie los cables dañados lo antes
posible para evitar situaciones no segu-ras.
SAU23110
Comprobación y engrase del
puño del acelerador y el cable Antes de cada utilización se debe compro-
bar el funcionamiento del puño del acelera-
dor. Además, se debe engrasar o cambiar
el cable según los intervalos especificados
en el cuadro de mantenimiento periódico.
SAU23140
Comprobación y engrase de las
manetas de freno y embrague Maneta de freno
Maneta de embrague
Cada vez que conduzca, debe antes verifi-
car el funcionamiento de las manetas de
freno y embrague y engrasar los pivotes de
las manetas si es necesario. Lubricante recomendado:
Aceite de motor
U5VYS0S0.book Page 26 Thursday, December 4, 2003 4:35 PM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-27
6
SAU23200
Comprobación y engrase del

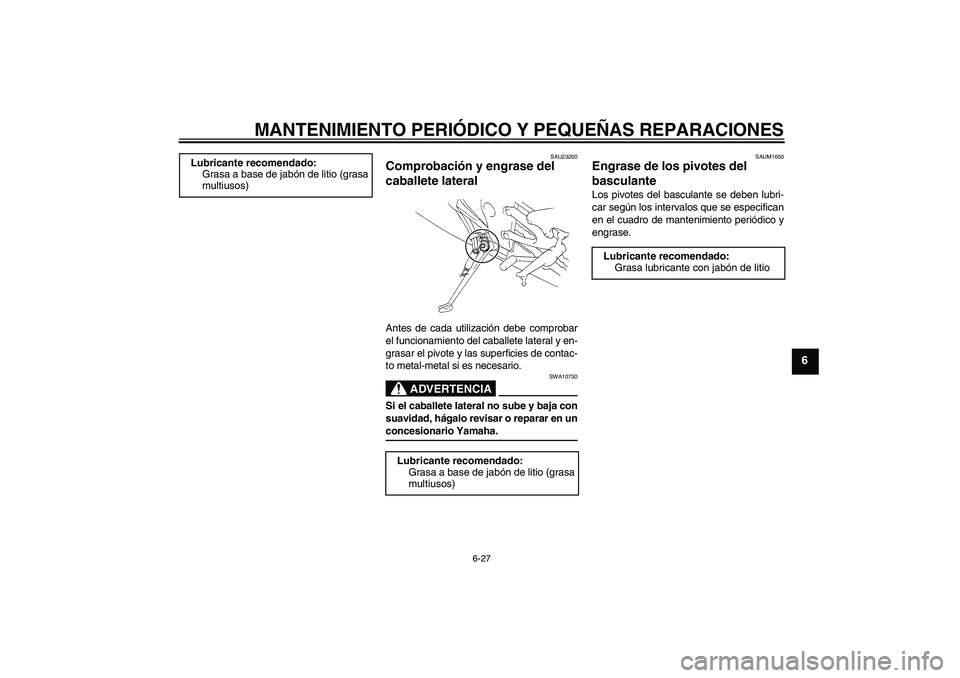

caballete lateral Antes de cada utilización debe comprobar
el funcionamiento del caballete lateral y en-
grasar el pivote y las superficies de contac-
to metal-metal si es necesario.
ADVERTENCIA
SWA10730
Si el caballete lateral no sube y baja con
suavidad, hágalo revisar o reparar en unconcesionario Yamaha.
SAUM1650
Engrase de los pivotes del
basculante Los pivotes del basculante se deben lubri-
car según los intervalos que se especifican
en el cuadro de mantenimiento periódico y
engrase. Lubricante recomendado:
Grasa a base de jabón de litio (grasa
multiusos)
Lubricante recomendado:
Grasa a base de jabón de litio (grasa
multiusos)
Lubricante recomendado:
Grasa lubricante con jabón de litio
U5VYS0S0.book Page 27 Thursday, December 4, 2003 4:35 PM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-28
6
SAU23271

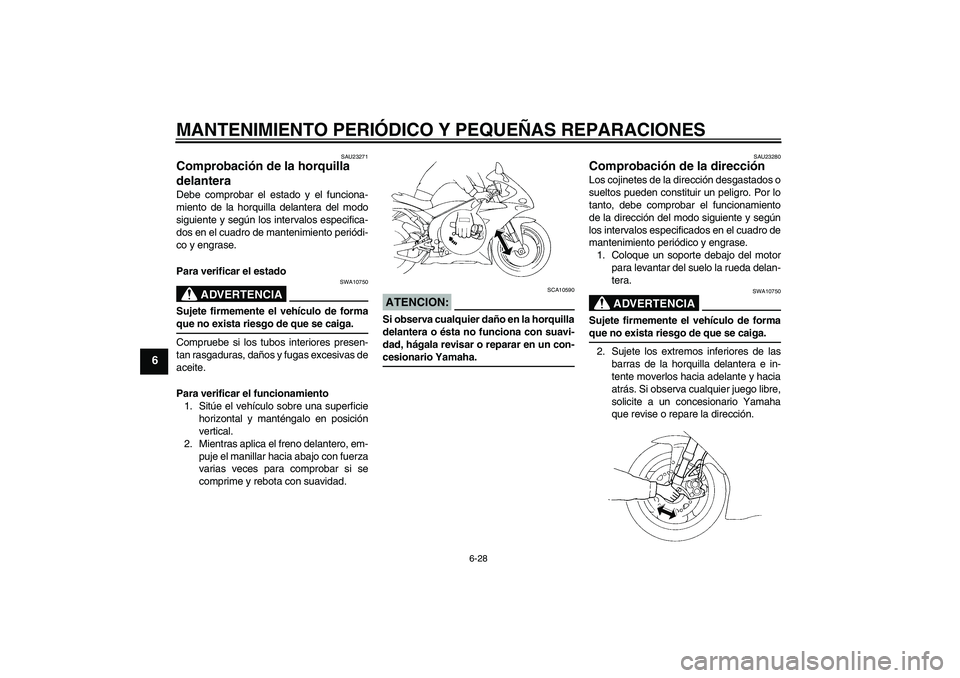

Comprobación de la horquilla
delantera Debe comprobar el estado y el funciona-
miento de la horquilla delantera del modo
siguiente y según los intervalos especifica-
dos en el cuadro de mantenimiento periódi-
co y engrase.
Para verificar el estado
ADVERTENCIA
SWA10750
Sujete firmemente el vehículo de formaque no exista riesgo de que se caiga.
Compruebe si los tubos interiores presen-
tan rasgaduras, daños y fugas excesivas de
aceite.
Para verificar el funcionamiento
1. Sitúe el vehículo sobre una superficie
horizontal y manténgalo en posición
vertical.
2. Mientras aplica el freno delantero, em-
puje el manillar hacia abajo con fuerza
varias veces para comprobar si se
comprime y rebota con suavidad.
ATENCION:
SCA10590
Si observa cualquier daño en la horquilla
delantera o ésta no funciona con suavi-
dad, hágala revisar o reparar en un con-cesionario Yamaha.
SAU23280
Comprobación de la dirección Los cojinetes de la dirección desgastados o
sueltos pueden constituir un peligro. Por lo
tanto, debe comprobar el funcionamiento
de la dirección del modo siguiente y según
los intervalos especificados en el cuadro de
mantenimiento periódico y engrase.
1. Coloque un soporte debajo del motor
para levantar del suelo la rueda delan-
tera.
ADVERTENCIA
SWA10750
Sujete firmemente el vehículo de formaque no exista riesgo de que se caiga.
2. Sujete los extremos inferiores de las
barras de la horquilla delantera e in-
tente moverlos hacia adelante y hacia
atrás. Si observa cualquier juego libre,
solicite a un concesionario Yamaha
que revise o repare la dirección.
U5VYS0S0.book Page 28 Thursday, December 4, 2003 4:35 PM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-29
6
SAU23290
Comprobación de los cojinetes

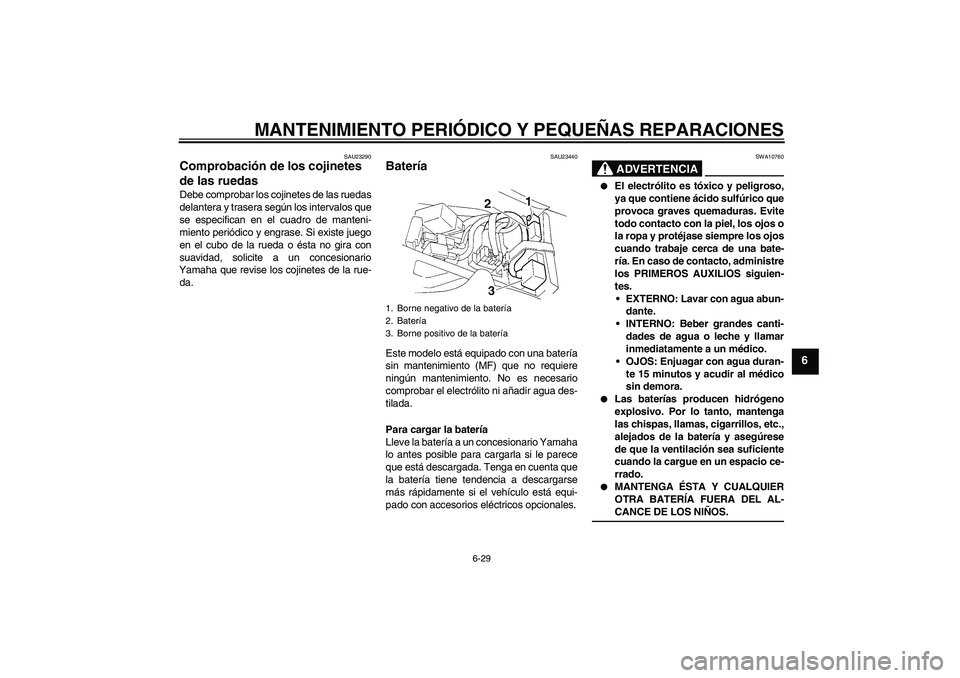

de las ruedas Debe comprobar los cojinetes de las ruedas
delantera y trasera según los intervalos que
se especifican en el cuadro de manteni-
miento periódico y engrase. Si existe juego
en el cubo de la rueda o ésta no gira con
suavidad, solicite a un concesionario
Yamaha que revise los cojinetes de la rue-
da.
SAU23440
Batería Este modelo está equipado con una batería
sin mantenimiento (MF) que no requiere
ningún mantenimiento. No es necesario
comprobar el electrólito ni añadir agua des-
tilada.
Para cargar la batería
Lleve la batería a un concesionario Yamaha
lo antes posible para cargarla si le parece
que está descargada. Tenga en cuenta que
la batería tiene tendencia a descargarse
más rápidamente si el vehículo está equi-
pado con accesorios eléctricos opcionales.
ADVERTENCIA
SWA10760


El electrólito es tóxico y peligroso,
ya que contiene ácido sulfúrico que
provoca graves quemaduras. Evite
todo contacto con la piel, los ojos o
la ropa y protéjase siempre los ojos
cuando trabaje cerca de una bate-
ría. En caso de contacto, administre
los PRIMEROS AUXILIOS siguien-
tes.
EXTERNO: Lavar con agua abun-
dante.
INTERNO: Beber grandes canti-
dades de agua o leche y llamar
inmediatamente a un médico.
OJOS: Enjuagar con agua duran-
te 15 minutos y acudir al médico
sin demora.


Las baterías producen hidrógeno
explosivo. Por lo tanto, mantenga
las chispas, llamas, cigarrillos, etc.,
alejados de la batería y asegúrese
de que la ventilación sea suficiente
cuando la cargue en un espacio ce-
rrado.


MANTENGA ÉSTA Y CUALQUIER
OTRA BATERÍA FUERA DEL AL-CANCE DE LOS NIÑOS.
1. Borne negativo de la batería
2. Batería
3. Borne positivo de la batería
U5VYS0S0.book Page 29 Thursday, December 4, 2003 4:35 PM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-30
6

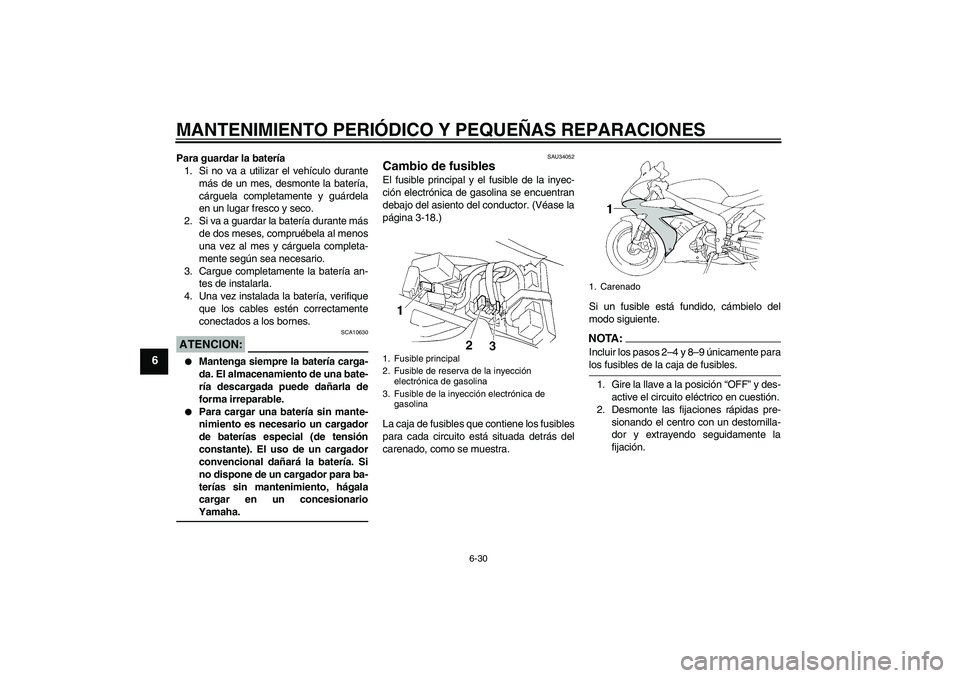

Para guardar la batería
1. Si no va a utilizar el vehículo durante
más de un mes, desmonte la batería,
cárguela completamente y guárdela
en un lugar fresco y seco.
2. Si va a guardar la batería durante más
de dos meses, compruébela al menos
una vez al mes y cárguela completa-
mente según sea necesario.
3. Cargue completamente la batería an-
tes de instalarla.
4. Una vez instalada la batería, verifique
que los cables estén correctamente
conectados a los bornes.ATENCION:
SCA10630


Mantenga siempre la batería carga-
da. El almacenamiento de una bate-
ría descargada puede dañarla de
forma irreparable.


Para cargar una batería sin mante-
nimiento es necesario un cargador
de baterías especial (de tensión
constante). El uso de un cargador
convencional dañará la batería. Si
no dispone de un cargador para ba-
terías sin mantenimiento, hágala
cargar en un concesionarioYamaha.
SAU34052
Cambio de fusibles El fusible principal y el fusible de la inyec-
ción electrónica de gasolina se encuentran
debajo del asiento del conductor. (Véase la
página 3-18.)
La caja de fusibles que contiene los fusibles
para cada circuito está situada detrás del
carenado, como se muestra.Si un fusible está fundido, cámbielo del
modo siguiente.
NOTA:Incluir los pasos 2–4 y 8–9 únicamente paralos fusibles de la caja de fusibles.
1. Gire la llave a la posición “OFF” y des-
active el circuito eléctrico en cuestión.
2. Desmonte las fijaciones rápidas pre-
sionando el centro con un destornilla-
dor y extrayendo seguidamente la
fijación.
1. Fusible principal
2. Fusible de reserva de la inyección
electrónica de gasolina
3. Fusible de la inyección electrónica de
gasolina
1. Carenado
U5VYS0S0.book Page 30 Thursday, December 4, 2003 4:35 PM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-31
6

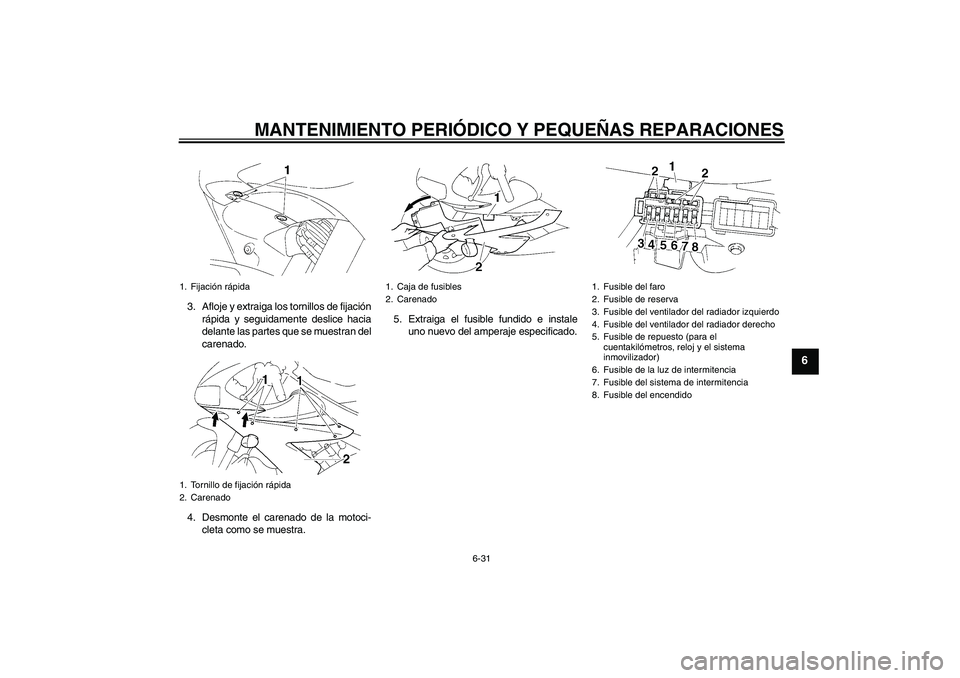

3. Afloje y extraiga los tornillos de fijación
rápida y seguidamente deslice hacia
delante las partes que se muestran del
carenado.
4. Desmonte el carenado de la motoci-
cleta como se muestra.5. Extraiga el fusible fundido e instale
uno nuevo del amperaje especificado.1. Fijación rápida
1. Tornillo de fijación rápida
2. Carenado
1. Caja de fusibles
2. Carenado
1. Fusible del faro
2. Fusible de reserva
3. Fusible del ventilador del radiador izquierdo
4. Fusible del ventilador del radiador derecho
5. Fusible de repuesto (para el
cuentakilómetros, reloj y el sistema
inmovilizador)
6. Fusible de la luz de intermitencia
7. Fusible del sistema de intermitencia
8. Fusible del encendido
U5VYS0S0.book Page 31 Thursday, December 4, 2003 4:35 PM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-32
6
ATENCION:
SCA10640
Para evitar una avería grave del sistema
eléctrico y posiblemente un incendio, no
utilice un fusible con un amperaje supe-rior al recomendado.
6. Gire la llave a la posición “ON” y active
el circuito eléctrico en cuestión para
comprobar que el dispositivo funcione.
7. Si el fusible se funde de nuevo inme-
diatamente, solicite a un concesiona-
rio Yamaha que revise el sistema
eléctrico.8. Coloque el carenado en su posición
original y seguidamente coloque y
apriete los tornillos de fijación rápida.
NOTA:Verifique que los salientes se introduzcanen las ranuras.
9. Coloque las fijaciones rápidas.NOTA:Para montar una fijación rápida, empuje el
pasador hacia atrás de modo que sobresal-
ga de la cabeza de la fijación; seguidamen-
te introduzca ésta y empuje el pasador
hasta que quede nivelado con la cabeza dela fijación.
SAU33900

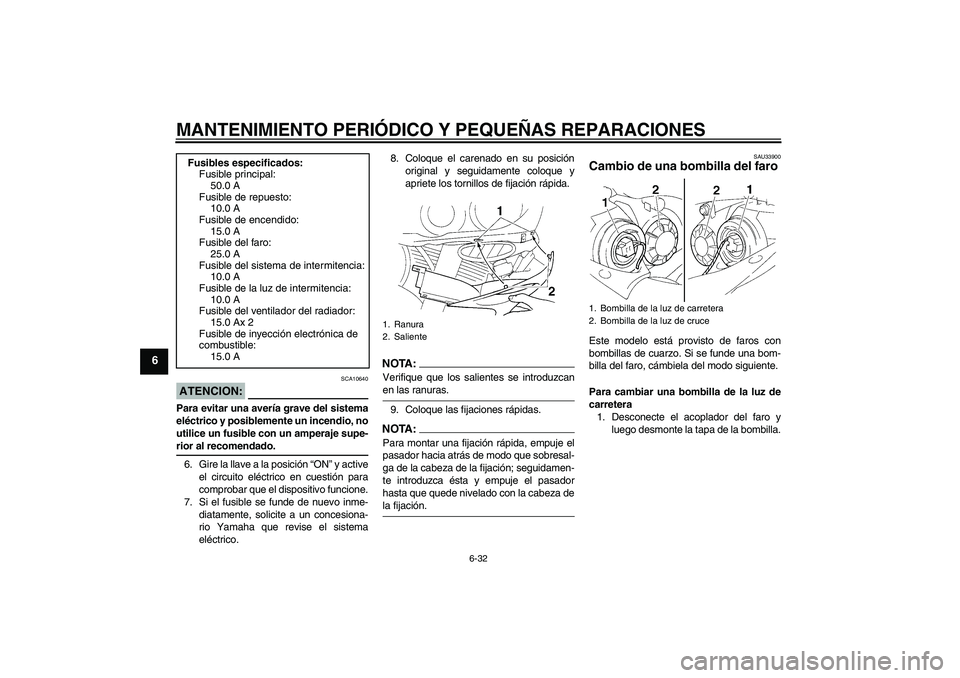

Cambio de una bombilla del faro Este modelo está provisto de faros con
bombillas de cuarzo. Si se funde una bom-
billa del faro, cámbiela del modo siguiente.
Para cambiar una bombilla de la luz de
carretera
1. Desconecte el acoplador del faro y
luego desmonte la tapa de la bombilla. Fusibles especificados:
Fusible principal:
50.0 A
Fusible de repuesto:
10.0 A
Fusible de encendido:
15.0 A
Fusible del faro:
25.0 A
Fusible del sistema de intermitencia:
10.0 A
Fusible de la luz de intermitencia:
10.0 A
Fusible del ventilador del radiador:
15.0 Ax 2
Fusible de inyección electrónica de
combustible:
15.0 A
1. Ranura
2. Saliente
1. Bombilla de la luz de carretera
2. Bombilla de la luz de cruce
U5VYS0S0.book Page 32 Thursday, December 4, 2003 4:35 PM
