FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-17
3
1. Premere il tasto “RESET” per selezio-
nare il regime di rotazione del motore
desiderato per la disattivazione della
spia.
2. Premere il tasto “SELECT” per confer-
mare il regime di rotazione del motore
selezionato. La modalità di comando
passa alla funzione della luminosità
della spia cambio marce.
Per regolare la luminosità della spia cambiomarce1. Premere il tasto “RESET” per selezio-
nare il livello desiderato di luminosità
della spia.
2. Premere il tasto “SELECT” per confer-
mare il livello selezionato di luminosità
della spia. La modalità di controllo pas-
sa al display della posizione di apertu-
ra dell’acceleratore.
Per impostare il display della posizione diapertura dell’acceleratore1. Premere il tasto “RESET” per selezio-
nare una delle seguenti impostazioni
dell’attività:


Vengono visualizzati i segmenti
di apertura dell’acceleratore e
“R1”.


Viene visualizzato solo “R1”.


Non vengono visualizzati né i
segmenti di apertura dell’accele-
ratore, né “R1”.
2. Premere il tasto “SELECT” per confer-
mare l’attività selezionata del display
della posizione di apertura dell’accele-
ratore. Il display ritorna alla modalità
totalizzatore contachilometri o conta-
chilometri parziale.
HAU12331
Allarme antifurto (optional) A richiesta, si può fare installare su questo
modello un allarme antifurto da un conces-
sionario Yamaha. Contattare un concessio-
nario Yamaha per maggiori informazioni.
U14BH0H0.book Page 17 Thursday, November 20, 2008 9:49 AM

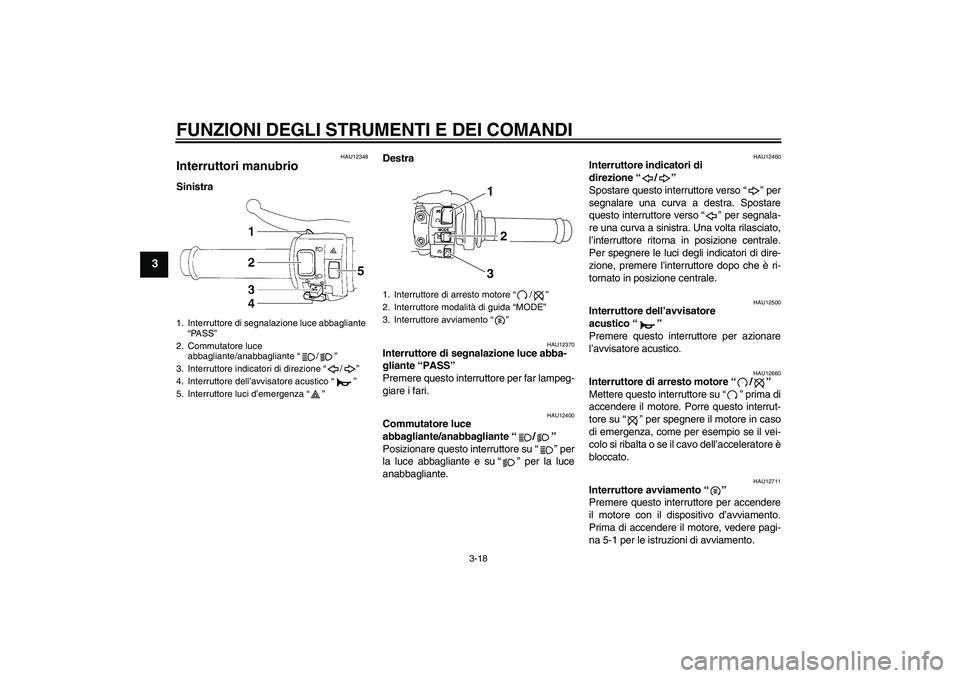

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-18
3
HAU12348
Interruttori manubrio SinistraDestra
HAU12370
Interruttore di segnalazione luce abba-
gliante “PASS”
Premere questo interruttore per far lampeg-
giare i fari.
HAU12400
Commutatore luce
abbagliante/anabbagliante“/”
Posizionare questo interruttore su “ ” per
la luce abbagliante e su “ ” per la luce
anabbagliante.
HAU12460
Interruttore indicatori di
direzione“/”
Spostare questo interruttore verso “ ” per
segnalare una curva a destra. Spostare
questo interruttore verso “ ” per segnala-
re una curva a sinistra. Una volta rilasciato,
l’interruttore ritorna in posizione centrale.
Per spegnere le luci degli indicatori di dire-
zione, premere l’interruttore dopo che è ri-
tornato in posizione centrale.
HAU12500
Interruttore dell’avvisatore
acustico“”
Premere questo interruttore per azionare
l’avvisatore acustico.
HAU12660
Interruttore di arresto motore“/”
Mettere questo interruttore su “ ” prima di
accendere il motore. Porre questo interrut-
tore su “ ” per spegnere il motore in caso
di emergenza, come per esempio se il vei-
colo si ribalta o se il cavo dell’acceleratore è
bloccato.
HAU12711
Interruttore avviamento“”
Premere questo interruttore per accendere
il motore con il dispositivo d’avviamento.
Prima di accendere il motore, vedere pagi-
na 5-1 per le istruzioni di avviamento.
1. Interruttore di segnalazione luce abbagliante
“PASS”
2. Commutatore luce
abbagliante/anabbagliante “ / ”
3. Interruttore indicatori di direzione “ / ”
4. Interruttore dell’avvisatore acustico “ ”
5. Interruttore luci d’emergenza “ ”
1. Interruttore di arresto motore “ / ”
2. Interruttore modalità di guida “MODE”
3. Interruttore avviamento “ ”
1
2
3
U14BH0H0.book Page 18 Thursday, November 20, 2008 9:49 AM

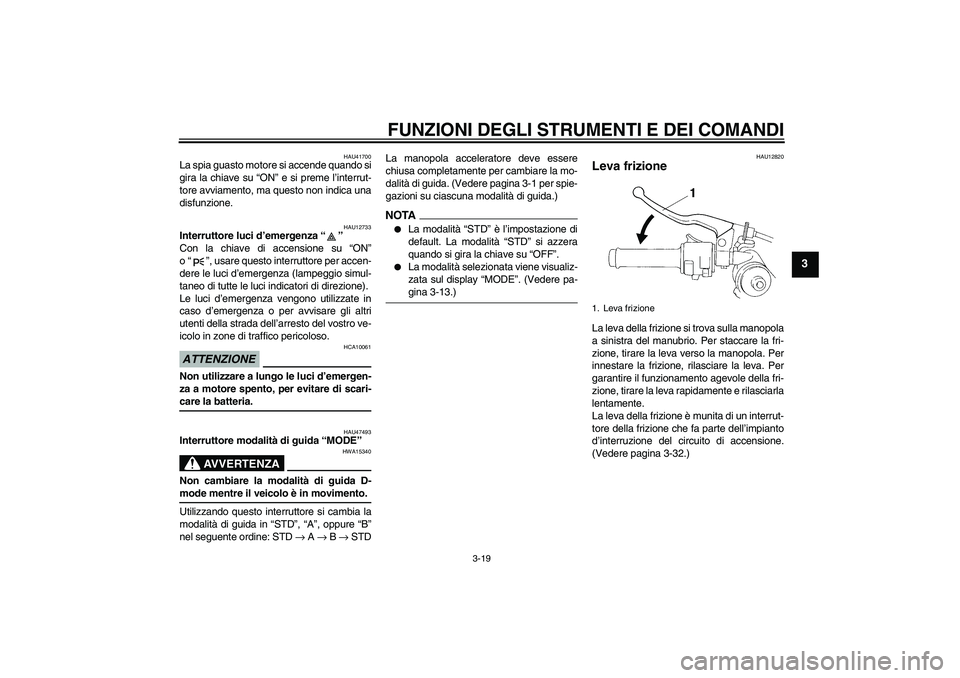

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-19
3
HAU41700
La spia guasto motore si accende quando si
gira la chiave su “ON” e si preme l’interrut-
tore avviamento, ma questo non indica una
disfunzione.
HAU12733
Interruttore luci d’emergenza“”
Con la chiave di accensione su “ON”
o “ ”, usare questo interruttore per accen-
dere le luci d’emergenza (lampeggio simul-
taneo di tutte le luci indicatori di direzione).
Le luci d’emergenza vengono utilizzate in
caso d’emergenza o per avvisare gli altri
utenti della strada dell’arresto del vostro ve-
icolo in zone di traffico pericoloso.ATTENZIONE
HCA10061
Non utilizzare a lungo le luci d’emergen-
za a motore spento, per evitare di scari-care la batteria.
HAU47493
Interruttore modalità di guida “MODE”
AVVERTENZA
HWA15340
Non cambiare la modalità di guida D-mode mentre il veicolo è in movimento.
Utilizzando questo interruttore si cambia la
modalità di guida in “STD”, “A”, oppure “B”
nel seguente ordine: STD → A → B → STDLa manopola acceleratore deve essere
chiusa completamente per cambiare la mo-
dalità di guida. (Vedere pagina 3-1 per spie-
gazioni su ciascuna modalità di guida.)
NOTA

La modalità “STD” è l’impostazione di
default. La modalità “STD” si azzera
quando si gira la chiave su “OFF”.


La modalità selezionata viene visualiz-
zata sul display “MODE”. (Vedere pa-gina 3-13.)
HAU12820
Leva frizione La leva della frizione si trova sulla manopola
a sinistra del manubrio. Per staccare la fri-
zione, tirare la leva verso la manopola. Per
innestare la frizione, rilasciare la leva. Per
garantire il funzionamento agevole della fri-
zione, tirare la leva rapidamente e rilasciarla
lentamente.
La leva della frizione è munita di un interrut-
tore della frizione che fa parte dell’impianto
d’interruzione del circuito di accensione.
(Vedere pagina 3-32.)1. Leva frizione
U14BH0H0.book Page 19 Thursday, November 20, 2008 9:49 AM

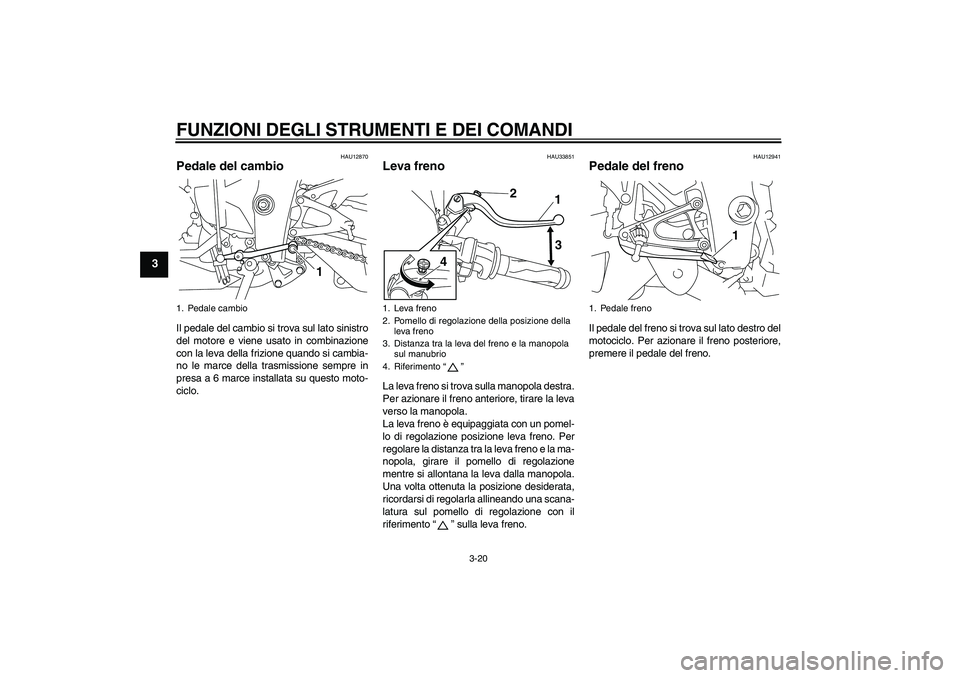

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-20
3
HAU12870
Pedale del cambio Il pedale del cambio si trova sul lato sinistro
del motore e viene usato in combinazione
con la leva della frizione quando si cambia-
no le marce della trasmissione sempre in
presa a 6 marce installata su questo moto-
ciclo.
HAU33851
Leva freno La leva freno si trova sulla manopola destra.
Per azionare il freno anteriore, tirare la leva
verso la manopola.
La leva freno è equipaggiata con un pomel-
lo di regolazione posizione leva freno. Per
regolare la distanza tra la leva freno e la ma-
nopola, girare il pomello di regolazione
mentre si allontana la leva dalla manopola.
Una volta ottenuta la posizione desiderata,
ricordarsi di regolarla allineando una scana-
latura sul pomello di regolazione con il
riferimento “ ” sulla leva freno.
HAU12941
Pedale del freno Il pedale del freno si trova sul lato destro del
motociclo. Per azionare il freno posteriore,
premere il pedale del freno.
1. Pedale cambio
1
1. Leva freno
2. Pomello di regolazione della posizione della
leva freno
3. Distanza tra la leva del freno e la manopola
sul manubrio
4. Riferimento “ ”
42
1
3
1. Pedale freno
1
U14BH0H0.book Page 20 Thursday, November 20, 2008 9:49 AM

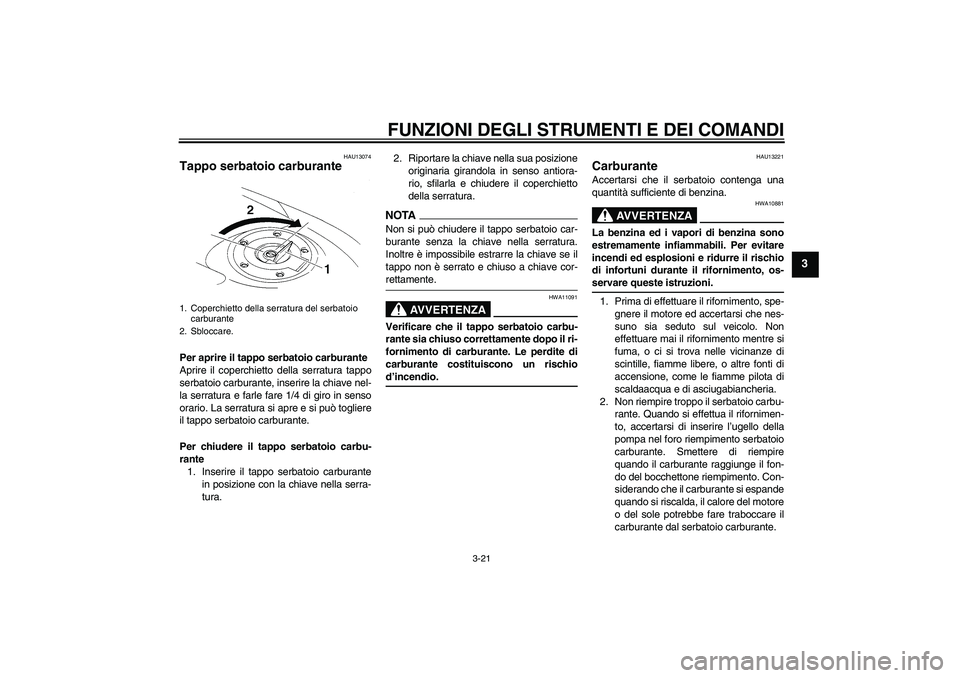

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-21
3
HAU13074
Tappo serbatoio carburante Per aprire il tappo serbatoio carburante
Aprire il coperchietto della serratura tappo
serbatoio carburante, inserire la chiave nel-
la serratura e farle fare 1/4 di giro in senso
orario. La serratura si apre e si può togliere
il tappo serbatoio carburante.
Per chiudere il tappo serbatoio carbu-
rante
1. Inserire il tappo serbatoio carburante
in posizione con la chiave nella serra-
tura.2. Riportare la chiave nella sua posizione
originaria girandola in senso antiora-
rio, sfilarla e chiudere il coperchietto
della serratura.
NOTANon si può chiudere il tappo serbatoio car-
burante senza la chiave nella serratura.
Inoltre è impossibile estrarre la chiave se il
tappo non è serrato e chiuso a chiave cor-rettamente.
AVVERTENZA
HWA11091
Verificare che il tappo serbatoio carbu-
rante sia chiuso correttamente dopo il ri-
fornimento di carburante. Le perdite di
carburante costituiscono un rischiod’incendio.
HAU13221
Carburante Accertarsi che il serbatoio contenga una
quantità sufficiente di benzina.
AVVERTENZA
HWA10881
La benzina ed i vapori di benzina sono
estremamente infiammabili. Per evitare
incendi ed esplosioni e ridurre il rischio
di infortuni durante il rifornimento, os-servare queste istruzioni.
1. Prima di effettuare il rifornimento, spe-
gnere il motore ed accertarsi che nes-
suno sia seduto sul veicolo. Non
effettuare mai il rifornimento mentre si
fuma, o ci si trova nelle vicinanze di
scintille, fiamme libere, o altre fonti di
accensione, come le fiamme pilota di
scaldaacqua e di asciugabiancheria.
2. Non riempire troppo il serbatoio carbu-
rante. Quando si effettua il rifornimen-
to, accertarsi di inserire l’ugello della
pompa nel foro riempimento serbatoio
carburante. Smettere di riempire
quando il carburante raggiunge il fon-
do del bocchettone riempimento. Con-
siderando che il carburante si espande
quando si riscalda, il calore del motore
o del sole potrebbe fare traboccare il
carburante dal serbatoio carburante.
1. Coperchietto della serratura del serbatoio
carburante
2. Sbloccare.
U14BH0H0.book Page 21 Thursday, November 20, 2008 9:49 AM

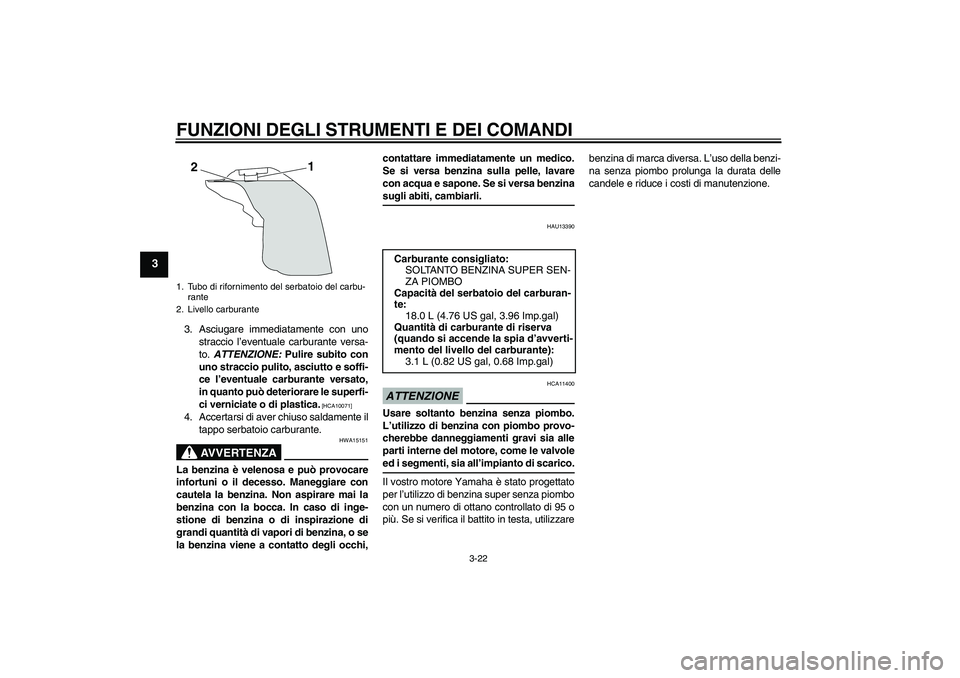

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-22
3
3. Asciugare immediatamente con uno
straccio l’eventuale carburante versa-
to. ATTENZIONE: Pulire subito con
uno straccio pulito, asciutto e soffi-
ce l’eventuale carburante versato,
in quanto può deteriorare le superfi-
ci verniciate o di plastica.
[HCA10071]
4. Accertarsi di aver chiuso saldamente il
tappo serbatoio carburante.
AVVERTENZA
HWA15151
La benzina è velenosa e può provocare
infortuni o il decesso. Maneggiare con
cautela la benzina. Non aspirare mai la
benzina con la bocca. In caso di inge-
stione di benzina o di inspirazione di
grandi quantità di vapori di benzina, o se
la benzina viene a contatto degli occhi,contattare immediatamente un medico.
Se si versa benzina sulla pelle, lavare
con acqua e sapone. Se si versa benzina
sugli abiti, cambiarli.
HAU13390
ATTENZIONE
HCA11400
Usare soltanto benzina senza piombo.
L’utilizzo di benzina con piombo provo-
cherebbe danneggiamenti gravi sia alle
parti interne del motore, come le valvoleed i segmenti, sia all’impianto di scarico.
Il vostro motore Yamaha è stato progettato
per l’utilizzo di benzina super senza piombo
con un numero di ottano controllato di 95 o
più. Se si verifica il battito in testa, utilizzarebenzina di marca diversa. L’uso della benzi-
na senza piombo prolunga la durata delle
candele e riduce i costi di manutenzione.
1. Tubo di rifornimento del serbatoio del carbu-
rante
2. Livello carburante
21
Carburante consigliato:
SOLTANTO BENZINA SUPER SEN-
ZA PIOMBO
Capacità del serbatoio del carburan-
te:
18.0 L (4.76 US gal, 3.96 Imp.gal)
Quantità di carburante di riserva
(quando si accende la spia d’avverti-
mento del livello del carburante):
3.1 L (0.82 US gal, 0.68 Imp.gal)
U14BH0H0.book Page 22 Thursday, November 20, 2008 9:49 AM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-23
3

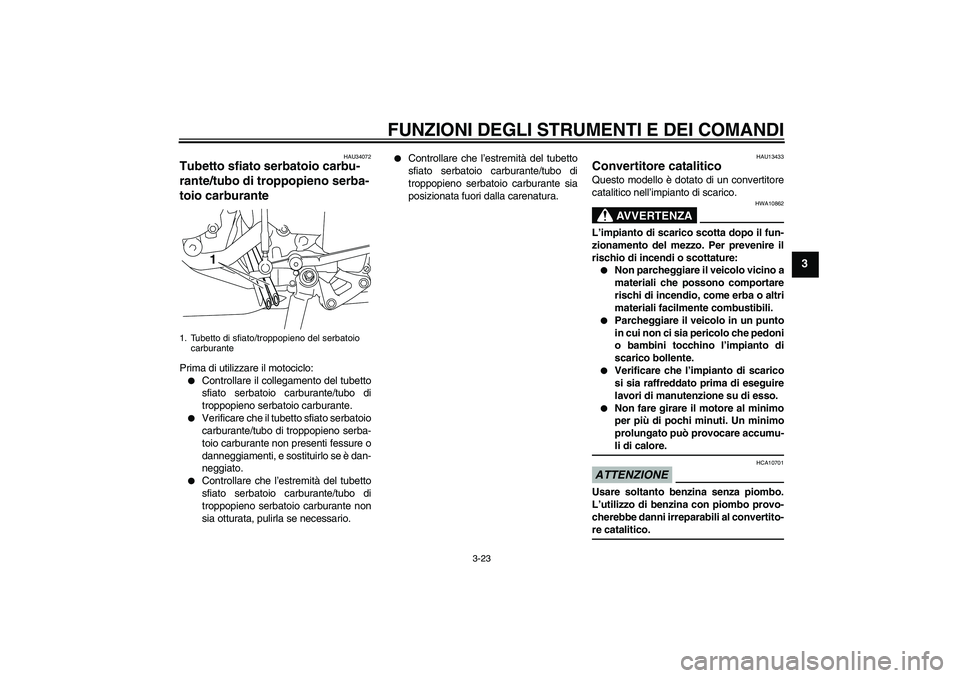

HAU34072
Tubetto sfiato serbatoio carbu-
rante/tubo di troppopieno serba-
toio carburante Prima di utilizzare il motociclo:

Controllare il collegamento del tubetto
sfiato serbatoio carburante/tubo di
troppopieno serbatoio carburante.


Verificare che il tubetto sfiato serbatoio
carburante/tubo di troppopieno serba-
toio carburante non presenti fessure o
danneggiamenti, e sostituirlo se è dan-
neggiato.


Controllare che l’estremità del tubetto
sfiato serbatoio carburante/tubo di
troppopieno serbatoio carburante non
sia otturata, pulirla se necessario.


Controllare che l’estremità del tubetto
sfiato serbatoio carburante/tubo di
troppopieno serbatoio carburante sia
posizionata fuori dalla carenatura.
HAU13433
Convertitore catalitico Questo modello è dotato di un convertitore
catalitico nell’impianto di scarico.
AVVERTENZA
HWA10862
L’impianto di scarico scotta dopo il fun-
zionamento del mezzo. Per prevenire il
rischio di incendi o scottature:

Non parcheggiare il veicolo vicino a
materiali che possono comportare
rischi di incendio, come erba o altri
materiali facilmente combustibili.


Parcheggiare il veicolo in un punto
in cui non ci sia pericolo che pedoni
o bambini tocchino l’impianto di
scarico bollente.


Verificare che l’impianto di scarico
si sia raffreddato prima di eseguire
lavori di manutenzione su di esso.


Non fare girare il motore al minimo
per più di pochi minuti. Un minimo
prolungato può provocare accumu-li di calore.
ATTENZIONE
HCA10701
Usare soltanto benzina senza piombo.
L’utilizzo di benzina con piombo provo-
cherebbe danni irreparabili al convertito-re catalitico.
1. Tubetto di sfiato/troppopieno del serbatoio
carburante
1
U14BH0H0.book Page 23 Thursday, November 20, 2008 9:49 AM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-24
3
HAU47271
Selle Sella passeggero
Per togliere la sella passeggero1. Inserire la chiave nella serratura sella
e girarla in senso orario.
2. Alzare il lato anteriore della sella pas-
seggero e tirarla in avanti.
Per installare la sella passeggero1. Inserire la sporgenza sul retro della
sella passeggero nel supporto sella
come illustrato in figura e poi premere
il lato anteriore della sella verso il bas-
so per bloccarla in posizione.2. Sfilare la chiave.
Sella pilota
Per togliere la sella pilota
1. Togliere la sella passeggero.
2. Tirare verso l’alto gli angoli posti sul
lato posteriore della sella pilota come
illustrato nella figura, togliere i bulloni
con la chiave esagonale posta sul fon-
do della sella passeggero, e poi estrar-
re la sella.
Per installare la sella pilota
1. Inserire le sporgenze nei supporti sella
come illustrato nella figura, poi posizio-
nare la sella nella posizione originaria.
1. Serratura sella passeggero
2. Sbloccare.
12
1. Sporgenza
2. Supporto della sella
1
2
1. Bullone
1. Sella passeggero
2. Chiave esagonale
1
21
U14BH0H0.book Page 24 Thursday, November 20, 2008 9:49 AM

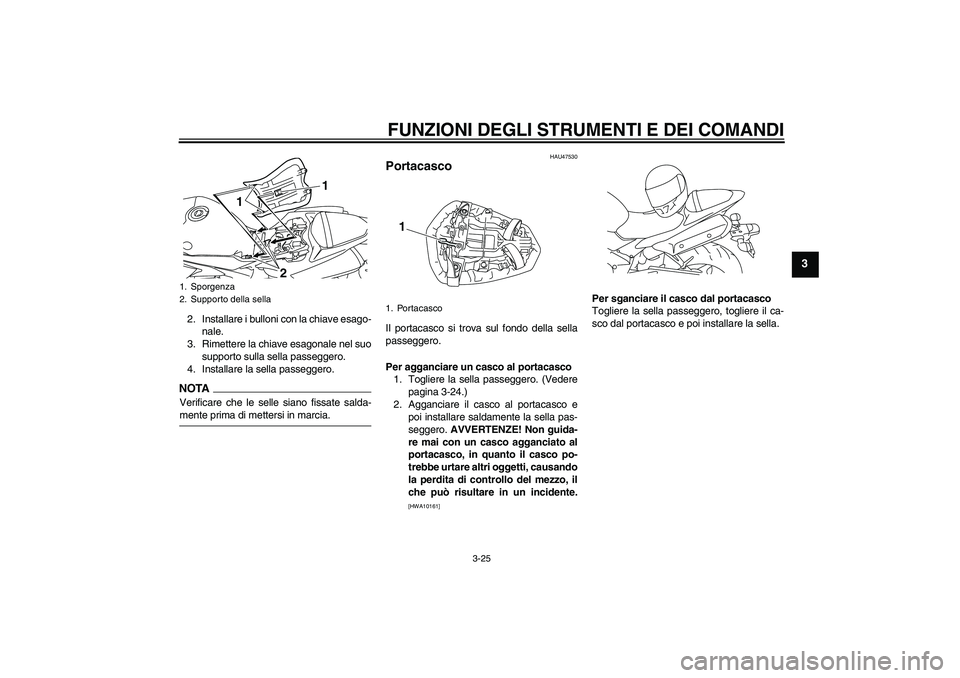

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-25
3
2. Installare i bulloni con la chiave esago-
nale.
3. Rimettere la chiave esagonale nel suo
supporto sulla sella passeggero.
4. Installare la sella passeggero.NOTA
Verificare che le selle siano fissate salda-mente prima di mettersi in marcia.
HAU47530
Portacasco Il portacasco si trova sul fondo della sella
passeggero.
Per agganciare un casco al portacasco
1. Togliere la sella passeggero. (Vedere
pagina 3-24.)
2. Agganciare il casco al portacasco e
poi installare saldamente la sella pas-
seggero. AVVERTENZE! Non guida-
re mai con un casco agganciato al
portacasco, in quanto il casco po-
trebbe urtare altri oggetti, causando
la perdita di controllo del mezzo, il
che può risultare in un incidente.
[HWA10161]
Per sganciare il casco dal portacasco
Togliere la sella passeggero, togliere il ca-
sco dal portacasco e poi installare la sella.
1. Sporgenza
2. Supporto della sella
1
21
1. Portacasco
1
U14BH0H0.book Page 25 Thursday, November 20, 2008 9:49 AM

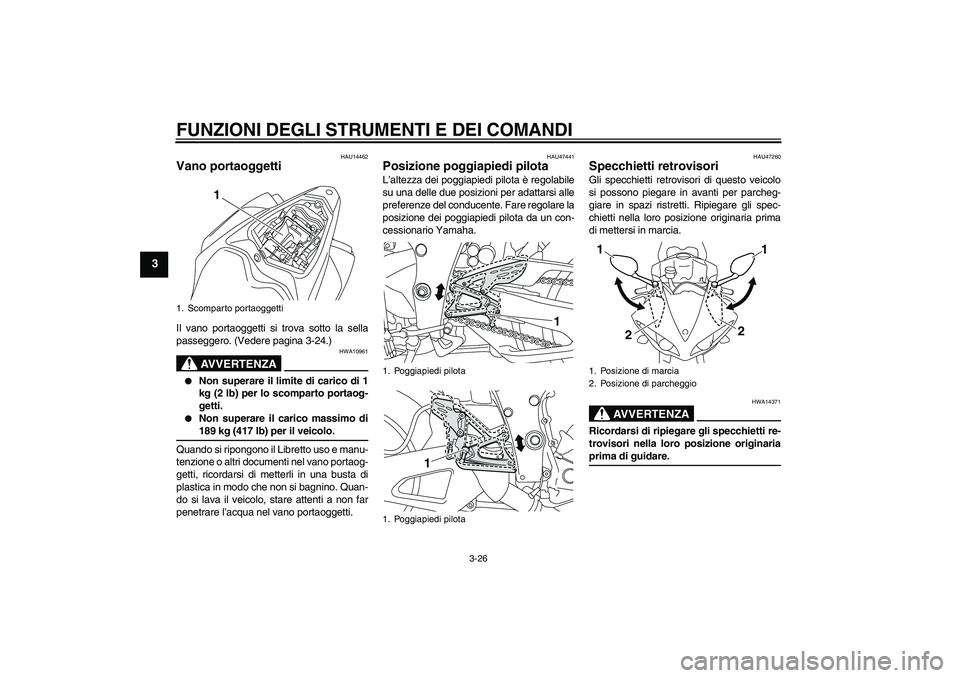

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-26
3
HAU14462
Vano portaoggetti Il vano portaoggetti si trova sotto la sella
passeggero. (Vedere pagina 3-24.)
AVVERTENZA
HWA10961


Non superare il limite di carico di 1
kg (2 lb) per lo scomparto portaog-
getti.


Non superare il carico massimo di189 kg (417 lb) per il veicolo.
Quando si ripongono il Libretto uso e manu-
tenzione o altri documenti nel vano portaog-
getti, ricordarsi di metterli in una busta di
plastica in modo che non si bagnino. Quan-
do si lava il veicolo, stare attenti a non far
penetrare l’acqua nel vano portaoggetti.
HAU47441
Posizione poggiapiedi pilota L’altezza dei poggiapiedi pilota è regolabile
su una delle due posizioni per adattarsi alle
preferenze del conducente. Fare regolare la
posizione dei poggiapiedi pilota da un con-
cessionario Yamaha.
HAU47260
Specchietti retrovisori Gli specchietti retrovisori di questo veicolo
si possono piegare in avanti per parcheg-
giare in spazi ristretti. Ripiegare gli spec-
chietti nella loro posizione originaria prima
di mettersi in marcia.
AVVERTENZA
HWA14371
Ricordarsi di ripiegare gli specchietti re-
trovisori nella loro posizione originariaprima di guidare.
1. Scomparto portaoggetti
1
1. Poggiapiedi pilota
1. Poggiapiedi pilota
1
1
1. Posizione di marcia
2. Posizione di parcheggio11
2
2
U14BH0H0.book Page 26 Thursday, November 20, 2008 9:49 AM
