YAMAHA YZF-R1 2010 Betriebsanleitungen (in German)

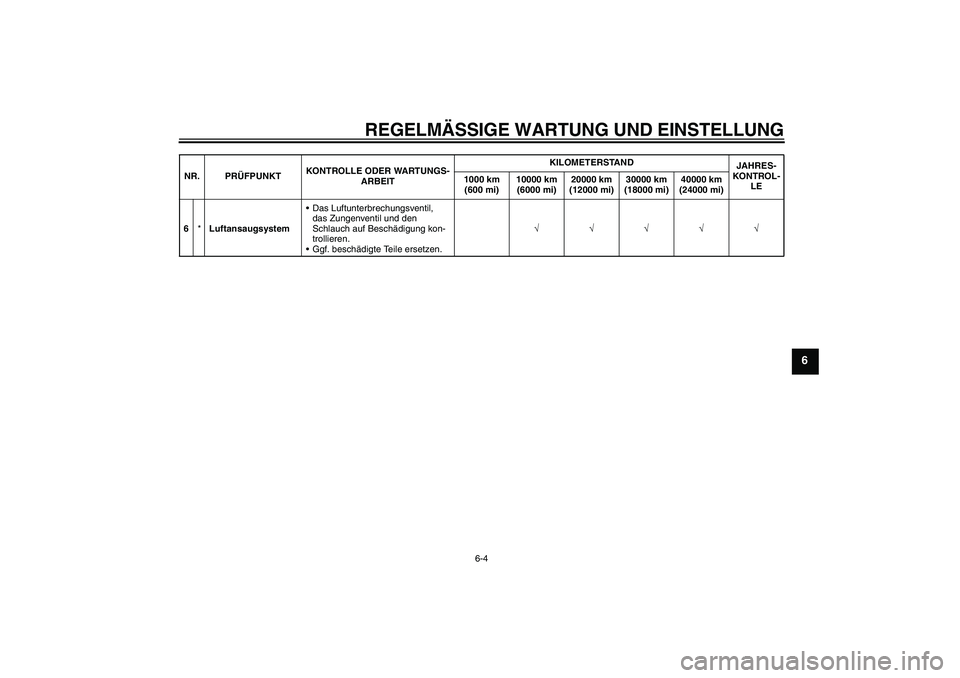

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-4
6
6*LuftansaugsystemDas Luftunterbrechungsventil,
das Zungenventil und den
Schlauch auf Beschädigung kon-
trollieren.
Ggf. beschädigte Teile ersetzen.√√√√√ NR. PRÜFPUNKTKONTROLLE ODER WARTUNGS-
ARBEITKILOMETERSTAND
JAHRES-
KONTROL-
LE 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
U14BG1G0.book Page 4 Thursday, July 23, 2009 9:29 AM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-5
6
GAU1770C
Allgemeine Wartungs- und Schmiertabelle NR. PRÃœFPUNKTKONTROLLE ODER WARTUNGS-
ARBEITKILOMETERSTAND
JAHRES-
KONTROL-
LE 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
1*LuftfiltereinsatzErsetzen.√
2 KupplungFunktion prüfen.
Einstellen.√√√√√
3*VorderradbremseDas Fahrzeug auf ordnungsge-
mäßen Betrieb, Flüssigkeitsstand
und auf Lecks überprüfen.√√√√√√
Scheibenbremsbeläge ersetzen. Bei Abnutzung bis zum Grenzwert
4*HinterradbremseDas Fahrzeug auf ordnungsge-
mäßen Betrieb, Flüssigkeitsstand
und auf Lecks überprüfen.√√√√√√
Scheibenbremsbeläge ersetzen. Bei Abnutzung bis zum Grenzwert
5*BremsschläucheAuf Risse oder Beschädigung
kontrollieren.√√√√√
Ersetzen. Alle 4 Jahre
6*RäderRundlauf prüfen und auf Beschä-
digung kontrollieren.√√√√
7*ReifenProfiltiefe prüfen und auf Beschä-
digung kontrollieren.
Ersetzen, falls nötig.
Luftdruck kontrollieren.
Korrigieren, falls nötig.√√√√√
8*RadlagerDas Lager auf Lockerung oder
Beschädigung kontrollieren.√√√√
U14BG1G0.book Page 5 Thursday, July 23, 2009 9:29 AM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-6
6
9*SchwingeFunktion und auf übermäßiges
Spiel kontrollieren.√√√√
Mit Lithiumseifenfett schmieren. Alle 50000 km (30000 mi)
10 AntriebsketteDen Durchhang, die Ausrichtung
und den Zustand der Antriebsket-
te kontrollieren.
Den Kettendurchhang einstellen
und die Kette gründlich mit einem
O-Ring-Kettenspray schmieren. Alle 800 km (500 mi) und nach dem Waschen des Motorrads, einer Fahrt im
Regen oder in feuchter Umgebung
11*LenkungslagerDas Spiel des Lagers kontrollie-
ren und die Lenkung auf Schwer-
gängigkeit prüfen.√√√√√
Mit Lithiumseifenfett schmieren. Alle 20000 km (12000 mi)
12*LenkungsdämpferFunktion prüfen und auf Öllecks
kontrollieren.√√√√
13*Fahrgestellhalterun-
genSicherstellen, dass alle Muttern
und Schrauben richtig festgezo-
gen sind.√√√√√
14Handbremshebe-
lumlenkwelleMit Silikonfett schmieren.√√√√√
15Fußbremshebelum-
lenkwelleMit Lithiumseifenfett schmieren.√√√√√
16Kupplungshebe-
lumlenkwelleMit Lithiumseifenfett schmieren.√√√√√
17Fußschalthebelum-
lenkwelleMit Lithiumseifenfett schmieren.√√√√√ NR. PRÜFPUNKTKONTROLLE ODER WARTUNGS-
ARBEITKILOMETERSTAND
JAHRES-
KONTROL-
LE 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
U14BG1G0.book Page 6 Thursday, July 23, 2009 9:29 AM

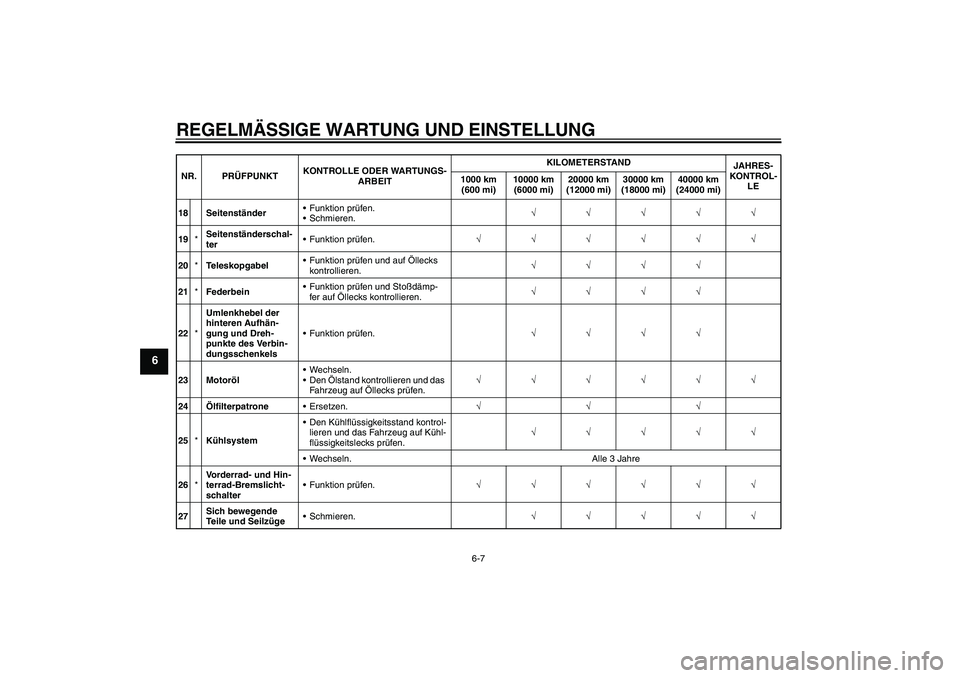

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-7
6
18 SeitenständerFunktion prüfen.
Schmieren.√√√√√
19*Seitenständerschal-
terFunktion prüfen.√√√√√√
20*TeleskopgabelFunktion prüfen und auf Öllecks
kontrollieren.√√√√
21*FederbeinFunktion prüfen und Stoßdämp-
fer auf Öllecks kontrollieren.√√√√
22*Umlenkhebel der
hinteren Aufhän-
gung und Dreh-
punkte des Verbin-
dungsschenkelsFunktion prüfen.√√√√
23 MotorölWechseln.
Den Ölstand kontrollieren und das
Fahrzeug auf Öllecks prüfen.√√√√√√
24ÖlfilterpatroneErsetzen.√√√
25*KühlsystemDen Kühlflüssigkeitsstand kontrol-
lieren und das Fahrzeug auf Kühl-
flüssigkeitslecks prüfen.√√√√√
Wechseln. Alle 3 Jahre
26*Vorderrad- und Hin-
terrad-Bremslicht-
schalterFunktion prüfen.√√√√√√
27Sich bewegende
Teile und SeilzügeSchmieren.√√√√√ NR. PRÜFPUNKTKONTROLLE ODER WARTUNGS-
ARBEITKILOMETERSTAND
JAHRES-
KONTROL-
LE 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)U14BG1G0.book Page 7 Thursday, July 23, 2009 9:29 AM

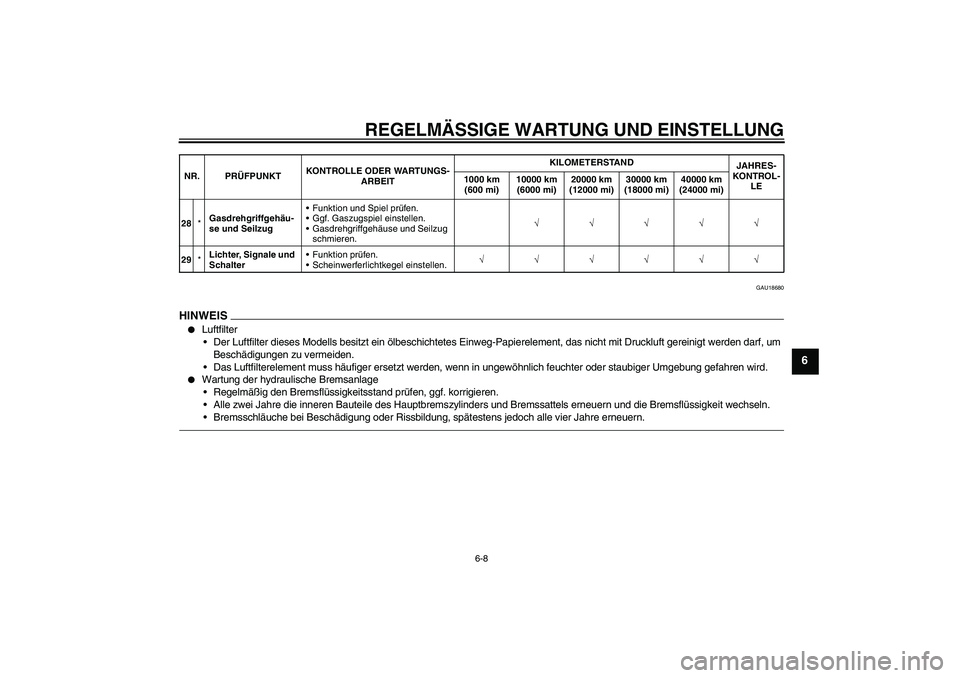

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-8
6
GAU18680
HINWEIS

Luftfilter
Der Luftfilter dieses Modells besitzt ein ölbeschichtetes Einweg-Papierelement, das nicht mit Druckluft gereinigt werden darf, um
Beschädigungen zu vermeiden.
Das Luftfilterelement muss häufiger ersetzt werden, wenn in ungewöhnlich feuchter oder staubiger Umgebung gefahren wird.


Wartung der hydraulische Bremsanlage
Regelmäßig den Bremsflüssigkeitsstand prüfen, ggf. korrigieren.
Alle zwei Jahre die inneren Bauteile des Hauptbremszylinders und Bremssattels erneuern und die Bremsflüssigkeit wechseln.
Bremsschläuche bei Beschädigung oder Rissbildung, spätestens jedoch alle vier Jahre erneuern.
28*Gasdrehgriffgehäu-
se und SeilzugFunktion und Spiel prüfen.
Ggf. Gaszugspiel einstellen.
Gasdrehgriffgehäuse und Seilzug
schmieren.√√√√√
29*Lichter, Signale und
SchalterFunktion prüfen.
Scheinwerferlichtkegel einstellen.√√√√√√ NR. PRÜFPUNKTKONTROLLE ODER WARTUNGS-
ARBEITKILOMETERSTAND
JAHRES-
KONTROL-
LE 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
U14BG1G0.book Page 8 Thursday, July 23, 2009 9:29 AM

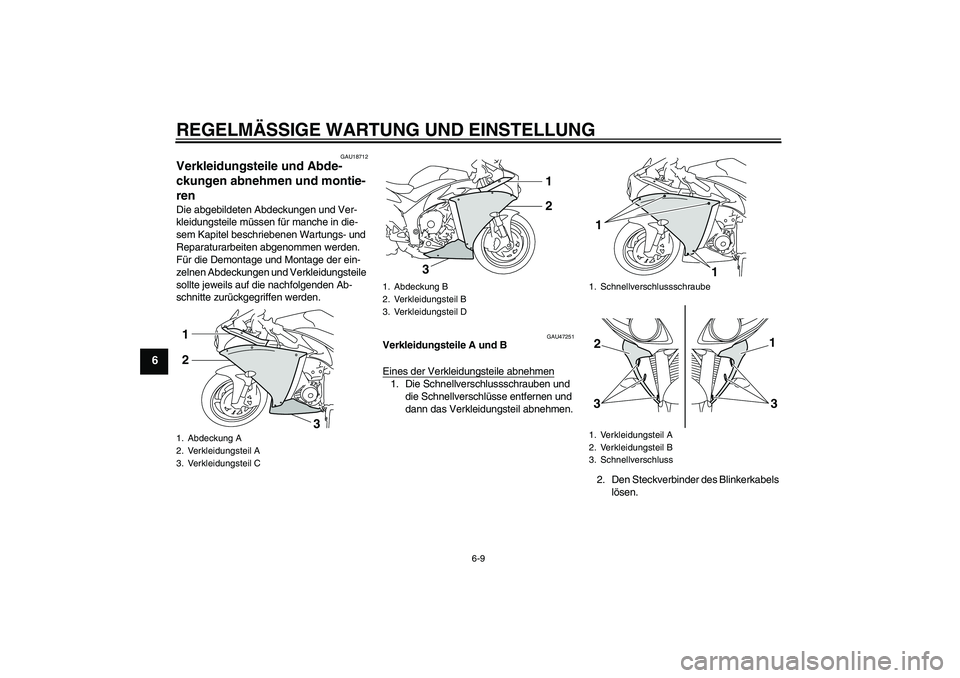

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-9
6
GAU18712
Verkleidungsteile und Abde-
ckungen abnehmen und montie-
ren Die abgebildeten Abdeckungen und Ver-
kleidungsteile müssen für manche in die-
sem Kapitel beschriebenen Wartungs- und
Reparaturarbeiten abgenommen werden.
Für die Demontage und Montage der ein-
zelnen Abdeckungen und Verkleidungsteile
sollte jeweils auf die nachfolgenden Ab-
schnitte zurückgegriffen werden.
GAU47251
Verkleidungsteile A und B
Eines der Verkleidungsteile abnehmen1. Die Schnellverschlussschrauben und
die Schnellverschlüsse entfernen und
dann das Verkleidungsteil abnehmen.
2. Den Steckverbinder des Blinkerkabels
lösen.
1. Abdeckung A
2. Verkleidungsteil A
3. Verkleidungsteil C1
2
3
1. Abdeckung B
2. Verkleidungsteil B
3. Verkleidungsteil D
1
2
3
1. Schnellverschlussschraube
1. Verkleidungsteil A
2. Verkleidungsteil B
3. Schnellverschluss1
1
1
3
2
3
U14BG1G0.book Page 9 Thursday, July 23, 2009 9:29 AM

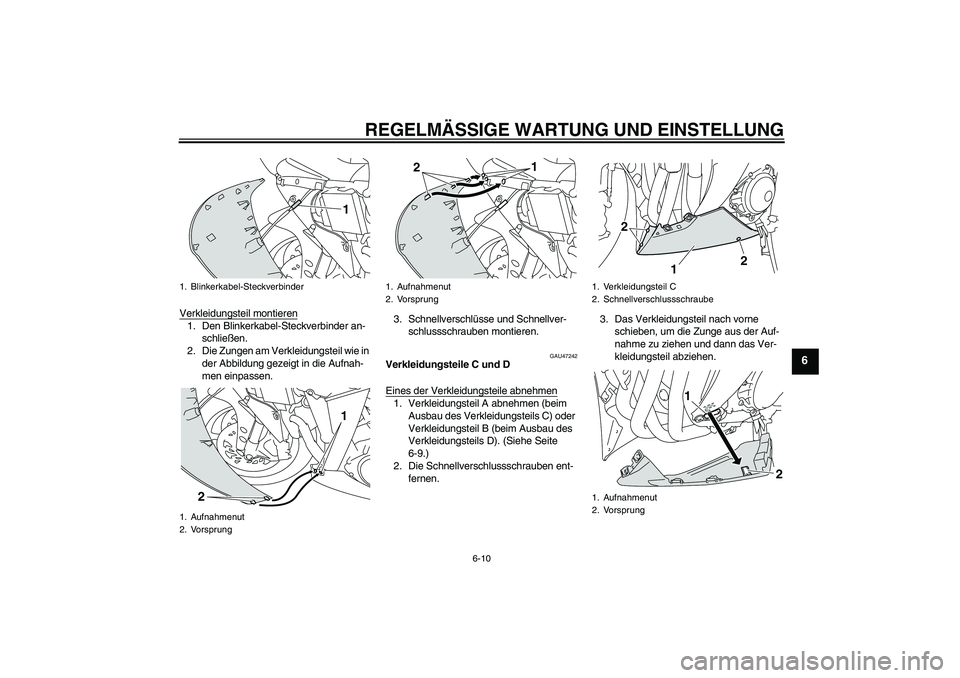

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-10
6
Verkleidungsteil montieren1. Den Blinkerkabel-Steckverbinder an-
schließen.
2. Die Zungen am Verkleidungsteil wie in
der Abbildung gezeigt in die Aufnah-
men einpassen.3. Schnellverschlüsse und Schnellver-
schlussschrauben montieren.
GAU47242
Verkleidungsteile C und D
Eines der Verkleidungsteile abnehmen1. Verkleidungsteil A abnehmen (beim
Ausbau des Verkleidungsteils C) oder
Verkleidungsteil B (beim Ausbau des
Verkleidungsteils D). (Siehe Seite
6-9.)
2. Die Schnellverschlussschrauben ent-
fernen.3. Das Verkleidungsteil nach vorne
schieben, um die Zunge aus der Auf-
nahme zu ziehen und dann das Ver-
kleidungsteil abziehen.
1. Blinkerkabel-Steckverbinder
1. Aufnahmenut
2. Vorsprung
1
2
1
1. Aufnahmenut
2. Vorsprung
1
2
1. Verkleidungsteil C
2. Schnellverschlussschraube
1. Aufnahmenut
2. Vorsprung
22
2 2
1
1
2
U14BG1G0.book Page 10 Thursday, July 23, 2009 9:29 AM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-11
6
Verkleidungsteil montieren1. Die Zunge in die Aufnahme einsetzen
und dann das Verkleidungsteil nach
hinten schieben.2. Das Verkleidungsteil in seine ur-
sprüngliche Lage bringen und dann
die Schnellverschlussschrauben mon-
tieren.
3. Das Verkleidungsteil A oder B montie-
ren.
GAU39061
Abdeckungen A und B
Eine der Abdeckungen abnehmenDie Abdeckung losschrauben und dann,
wie in der Abbildung gezeigt, abziehen.
Abdeckung montierenDie Abdeckung in die ursprüngliche Lage
bringen und dann festschrauben.
1. Verkleidungsteil C
2. Aufnahmenut
3. Vorsprung
1. Verkleidungsteil D
2. Aufnahmenut
3. Vorsprung
2
3
1
3
12
1. Abdeckung A
2. Schraube
21
U14BG1G0.book Page 11 Thursday, July 23, 2009 9:29 AM

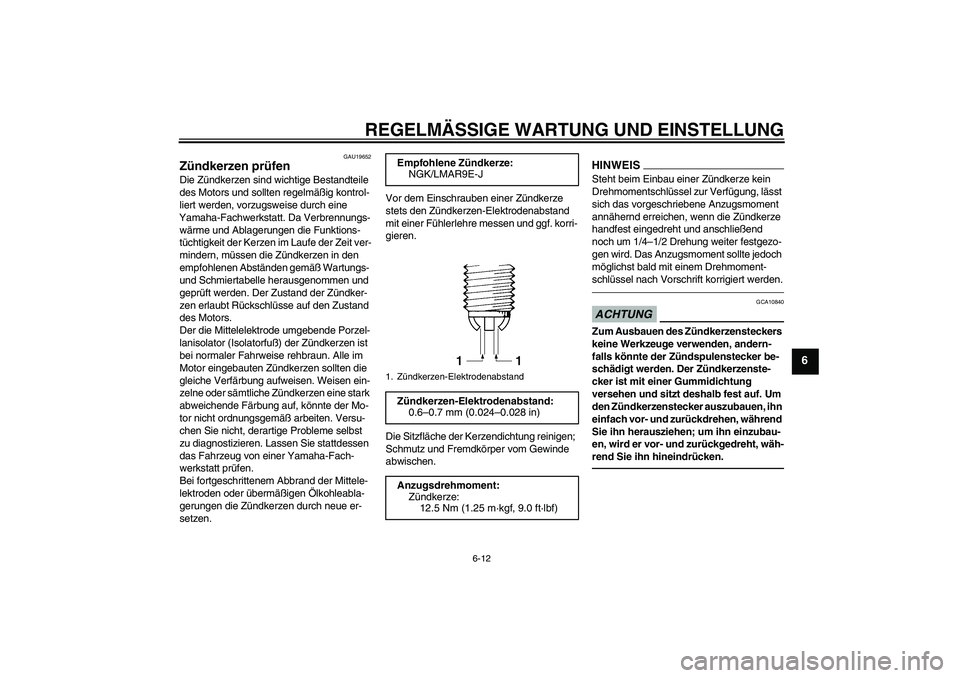

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-12
6
GAU19652
Zündkerzen prüfen Die Zündkerzen sind wichtige Bestandteile
des Motors und sollten regelmäßig kontrol-
liert werden, vorzugsweise durch eine
Yamaha-Fachwerkstatt. Da Verbrennungs-
wärme und Ablagerungen die Funktions-
tüchtigkeit der Kerzen im Laufe der Zeit ver-
mindern, müssen die Zündkerzen in den
empfohlenen Abständen gemäß Wartungs-
und Schmiertabelle herausgenommen und
geprüft werden. Der Zustand der Zündker-
zen erlaubt Rückschlüsse auf den Zustand
des Motors.
Der die Mittelelektrode umgebende Porzel-
lanisolator (Isolatorfuß) der Zündkerzen ist
bei normaler Fahrweise rehbraun. Alle im
Motor eingebauten Zündkerzen sollten die
gleiche Verfärbung aufweisen. Weisen ein-
zelne oder sämtliche Zündkerzen eine stark
abweichende Färbung auf, könnte der Mo-
tor nicht ordnungsgemäß arbeiten. Versu-
chen Sie nicht, derartige Probleme selbst
zu diagnostizieren. Lassen Sie stattdessen
das Fahrzeug von einer Yamaha-Fach-
werkstatt prüfen.
Bei fortgeschrittenem Abbrand der Mittele-
lektroden oder übermäßigen Ölkohleabla-
gerungen die Zündkerzen durch neue er-
setzen.Vor dem Einschrauben einer Zündkerze
stets den Zündkerzen-Elektrodenabstand
mit einer Fühlerlehre messen und ggf. korri-
gieren.
Die Sitzfläche der Kerzendichtung reinigen;
Schmutz und Fremdkörper vom Gewinde
abwischen.
HINWEISSteht beim Einbau einer Zündkerze kein
Drehmomentschlüssel zur Verfügung, lässt
sich das vorgeschriebene Anzugsmoment
annähernd erreichen, wenn die Zündkerze
handfest eingedreht und anschließend
noch um 1/4–1/2 Drehung weiter festgezo-
gen wird. Das Anzugsmoment sollte jedoch
möglichst bald mit einem Drehmoment-
schlüssel nach Vorschrift korrigiert werden.ACHTUNG
GCA10840
Zum Ausbauen des Zündkerzensteckers
keine Werkzeuge verwenden, andern-
falls könnte der Zündspulenstecker be-
schädigt werden. Der Zündkerzenste-
cker ist mit einer Gummidichtung
versehen und sitzt deshalb fest auf. Um
den Zündkerzenstecker auszubauen, ihn
einfach vor- und zurückdrehen, während
Sie ihn herausziehen; um ihn einzubau-
en, wird er vor- und zurückgedreht, wäh-
rend Sie ihn hineindrücken.
Empfohlene Zündkerze:
NGK/LMAR9E-J
1. Zündkerzen-Elektrodenabstand
Zündkerzen-Elektrodenabstand:
0.6–0.7 mm (0.024–0.028 in)
Anzugsdrehmoment:
Zündkerze:
12.5 Nm (1.25 m·kgf, 9.0 ft·lbf)
U14BG1G0.book Page 12 Thursday, July 23, 2009 9:29 AM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-13
6

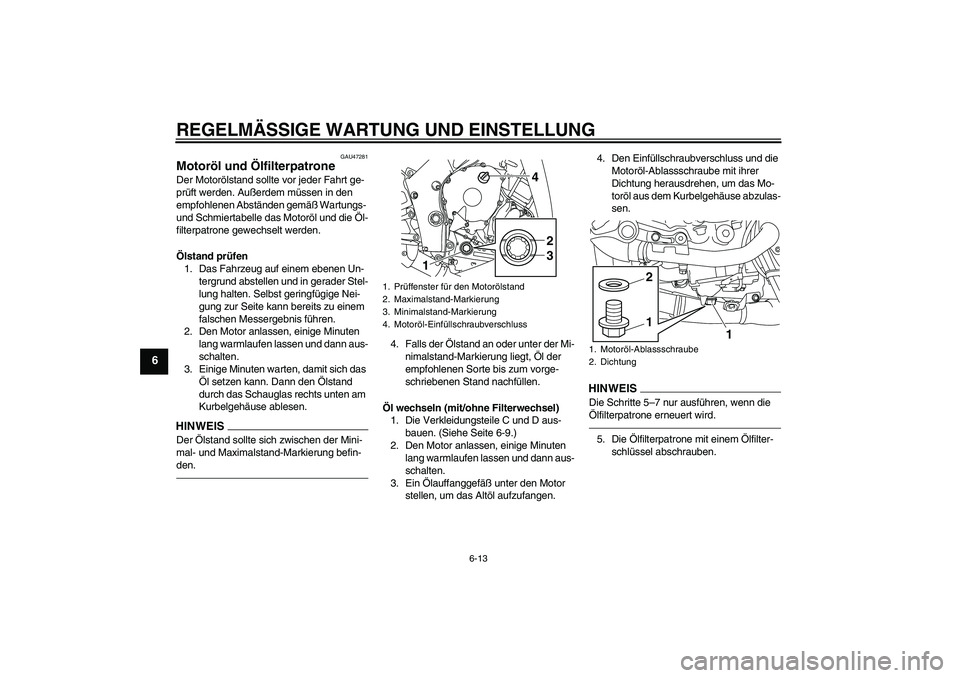

GAU47281
Motoröl und Ölfilterpatrone Der Motorölstand sollte vor jeder Fahrt ge-
prüft werden. Außerdem müssen in den
empfohlenen Abständen gemäß Wartungs-
und Schmiertabelle das Motoröl und die Öl-
filterpatrone gewechselt werden.
Ölstand prüfen
1. Das Fahrzeug auf einem ebenen Un-
tergrund abstellen und in gerader Stel-
lung halten. Selbst geringfügige Nei-
gung zur Seite kann bereits zu einem
falschen Messergebnis führen.
2. Den Motor anlassen, einige Minuten
lang warmlaufen lassen und dann aus-
schalten.
3. Einige Minuten warten, damit sich das
Öl setzen kann. Dann den Ölstand
durch das Schauglas rechts unten am
Kurbelgehäuse ablesen.HINWEISDer Ölstand sollte sich zwischen der Mini-
mal- und Maximalstand-Markierung befin-
den.
4. Falls der Ölstand an oder unter der Mi-
nimalstand-Markierung liegt, Öl der
empfohlenen Sorte bis zum vorge-
schriebenen Stand nachfüllen.
Öl wechseln (mit/ohne Filterwechsel)
1. Die Verkleidungsteile C und D aus-
bauen. (Siehe Seite 6-9.)
2. Den Motor anlassen, einige Minuten
lang warmlaufen lassen und dann aus-
schalten.
3. Ein Ölauffanggefäß unter den Motor
stellen, um das Altöl aufzufangen.4. Den Einfüllschraubverschluss und die
Motoröl-Ablassschraube mit ihrer
Dichtung herausdrehen, um das Mo-
toröl aus dem Kurbelgehäuse abzulas-
sen.
HINWEI
S
Die Schritte 5–7 nur ausführen, wenn die
Ölfilterpatrone erneuert wird.5. Die Ölfilterpatrone mit einem Ölfilter-
schlüssel abschrauben.
1. Prüffenster für den Motorölstand
2. Maximalstand-Markierung
3. Minimalstand-Markierung
4. Motoröl-Einfüllschraubverschluss
2 4
13
1. Motoröl-Ablassschraube
2. Dichtung
1 1
2
U14BG1G0.book Page 13 Thursday, July 23, 2009 9:29 AM
