YAMAHA YZF-R1 2010 Betriebsanleitungen (in German)
Manufacturer: YAMAHA, Model Year: 2010, Model line: YZF-R1, Model: YAMAHA YZF-R1 2010Pages: 114, PDF-Größe: 3.6 MB

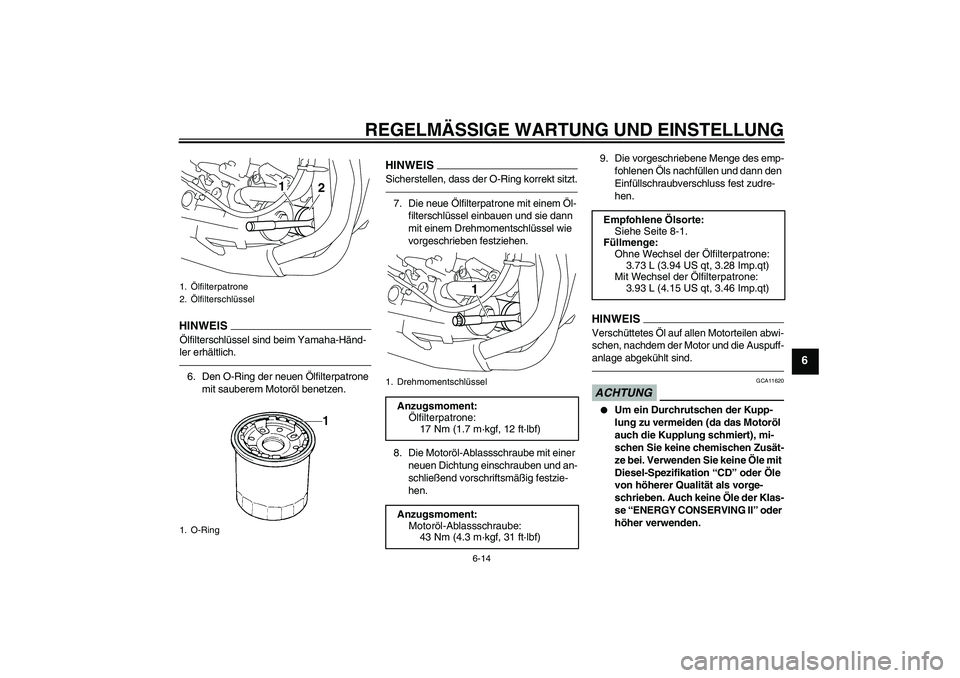

Page 71 of 114
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-14
6
HINWEISÖlfilterschlüssel sind beim Yamaha-Händ-
ler erhältlich.6. Den O-Ring der neuen Ölfilterpatrone
mit sauberem Motoröl benetzen.
HINWEISSicherstellen, dass der O-Ring korrekt sitzt.7. Die neue Ölfilterpatrone mit einem Öl-
filterschlüssel einbauen und sie dann
mit einem Drehmomentschlüssel wie
vorgeschrieben festziehen.
8. Die Motoröl-Ablassschraube mit einer
neuen Dichtung einschrauben und an-
schließend vorschriftsmäßig festzie-
hen.9. Die vorgeschriebene Menge des emp-
fohlenen Öls nachfüllen und dann den
Einfüllschraubverschluss fest zudre-
hen.
HINWEISVerschüttetes Öl auf allen Motorteilen abwi-
schen, nachdem der Motor und die Auspuff-
anlage abgekühlt sind.ACHTUNG
GCA11620
Um ein Durchrutschen der Kupp-
lung zu vermeiden (da das Motoröl
auch die Kupplung schmiert), mi-
schen Sie keine chemischen Zusät-
ze bei. Verwenden Sie keine Öle mit
Diesel-Spezifikation “CD” oder Öle
von höherer Qualität als vorge-
schrieben. Auch keine Öle der Klas-
se “ENERGY CONSERVING II” oder
höher verwenden.
1.Ölfilterpatrone
2.Ölfilterschlüssel
1. O-Ring
1
2
1. Drehmomentschlüssel
Anzugsmoment:
Ölfilterpatrone:
17 Nm (1.7 m·kgf, 12 ft·lbf)
Anzugsmoment:
Motoröl-Ablassschraube:
43 Nm (4.3 m·kgf, 31 ft·lbf)
1
Empfohlene Ölsorte:
Siehe Seite 8-1.
Füllmenge:
Ohne Wechsel der Ölfilterpatrone:
3.73 L (3.94 US qt, 3.28 Imp.qt)
Mit Wechsel der Ölfilterpatrone:
3.93 L (4.15 US qt, 3.46 Imp.qt)
U14BG1G0.book Page 14 Thursday, July 23, 2009 9:29 AM

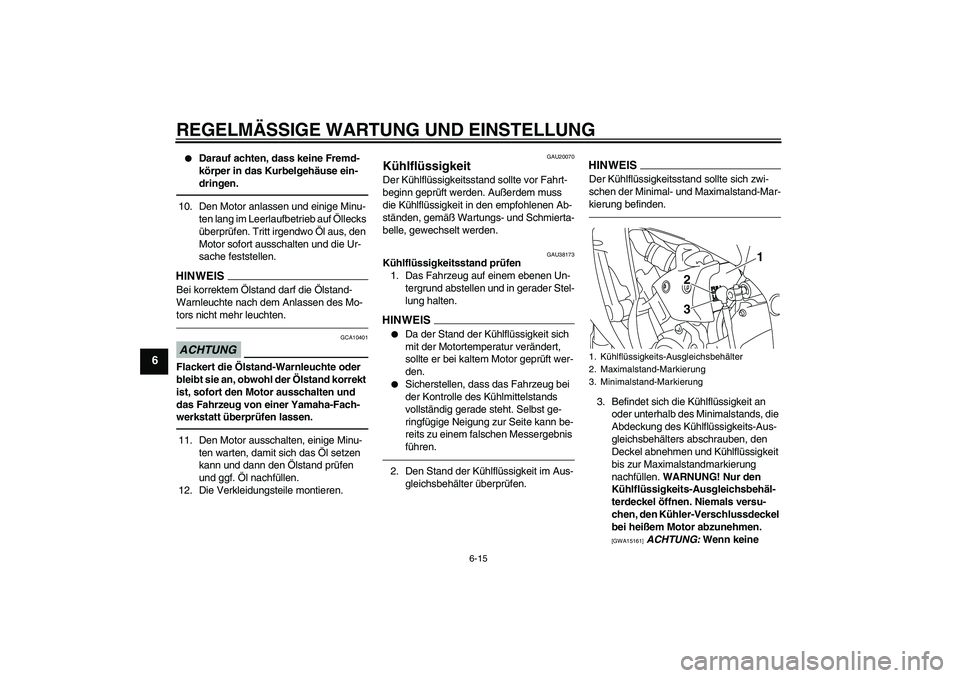

Page 72 of 114
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-15
6
Darauf achten, dass keine Fremd-
körper in das Kurbelgehäuse ein-
dringen.
10. Den Motor anlassen und einige Minu-
ten lang im Leerlaufbetrieb auf Öllecks
überprüfen. Tritt irgendwo Öl aus, den
Motor sofort ausschalten und die Ur-
sache feststellen.HINWEISBei korrektem Ölstand darf die Ölstand-
Warnleuchte nach dem Anlassen des Mo-
tors nicht mehr leuchten.ACHTUNG
GCA10401
Flackert die Ölstand-Warnleuchte oder
bleibt sie an, obwohl der Ölstand korrekt
ist, sofort den Motor ausschalten und
das Fahrzeug von einer Yamaha-Fach-
werkstatt überprüfen lassen.11. Den Motor ausschalten, einige Minu-
ten warten, damit sich das Öl setzen
kann und dann den Ölstand prüfen
und ggf. Öl nachfüllen.
12. Die Verkleidungsteile montieren.
GAU20070
Kühlflüssigkeit Der Kühlflüssigkeitsstand sollte vor Fahrt-
beginn geprüft werden. Außerdem muss
die Kühlflüssigkeit in den empfohlenen Ab-
ständen, gemäß Wartungs- und Schmierta-
belle, gewechselt werden.
GAU38173
Kühlflüssigkeitsstand prüfen
1. Das Fahrzeug auf einem ebenen Un-
tergrund abstellen und in gerader Stel-
lung halten.HINWEI
S
Da der Stand der Kühlflüssigkeit sich
mit der Motortemperatur verändert,
sollte er bei kaltem Motor geprüft wer-
den.
Sicherstellen, dass das Fahrzeug bei
der Kontrolle des Kühlmittelstands
vollständig gerade steht. Selbst ge-
ringfügige Neigung zur Seite kann be-
reits zu einem falschen Messergebnis
führen.
2. Den Stand der Kühlflüssigkeit im Aus-
gleichsbehälter überprüfen.
HINWEISDer Kühlflüssigkeitsstand sollte sich zwi-
schen der Minimal- und Maximalstand-Mar-
kierung befinden.3. Befindet sich die Kühlflüssigkeit an
oder unterhalb des Minimalstands, die
Abdeckung des Kühlflüssigkeits-Aus-
gleichsbehälters abschrauben, den
Deckel abnehmen und Kühlflüssigkeit
bis zur Maximalstandmarkierung
nachfüllen. WARNUNG! Nur den
Kühlflüssigkeits-Ausgleichsbehäl-
terdeckel öffnen. Niemals versu-
chen, den Kühler-Verschlussdeckel
bei heißem Motor abzunehmen.
[GWA15161]
ACHTUNG: Wenn keine
1. Kühlflüssigkeits-Ausgleichsbehälter
2. Maximalstand-Markierung
3. Minimalstand-Markierung
1
3 2
U14BG1G0.book Page 15 Thursday, July 23, 2009 9:29 AM

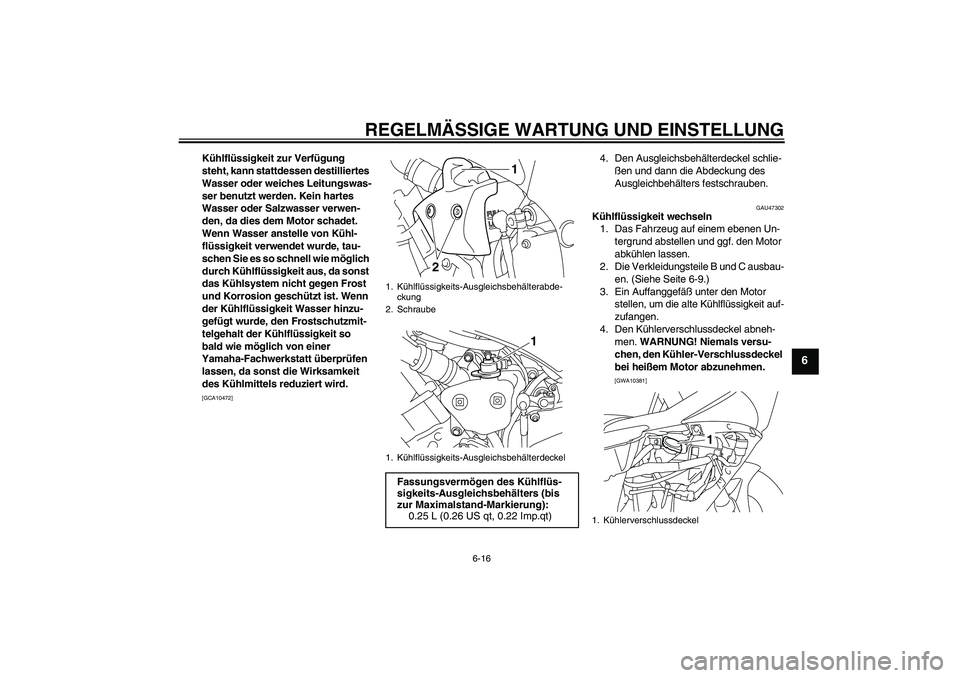

Page 73 of 114
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-16
6
Kühlflüssigkeit zur Verfügung
steht, kann stattdessen destilliertes
Wasser oder weiches Leitungswas-
ser benutzt werden. Kein hartes
Wasser oder Salzwasser verwen-
den, da dies dem Motor schadet.
Wenn Wasser anstelle von Kühl-
flüssigkeit verwendet wurde, tau-
schen Sie es so schnell wie möglich
durch Kühlflüssigkeit aus, da sonst
das Kühlsystem nicht gegen Frost
und Korrosion geschützt ist. Wenn
der Kühlflüssigkeit Wasser hinzu-
gefügt wurde, den Frostschutzmit-
telgehalt der Kühlflüssigkeit so
bald wie möglich von einer
Yamaha-Fachwerkstatt überprüfen
lassen, da sonst die Wirksamkeit
des Kühlmittels reduziert wird.
[GCA10472]
4. Den Ausgleichsbehälterdeckel schlie-
ßen und dann die Abdeckung des
Ausgleichbehälters festschrauben.
GAU47302
Kühlflüssigkeit wechseln
1. Das Fahrzeug auf einem ebenen Un-
tergrund abstellen und ggf. den Motor
abkühlen lassen.
2. Die Verkleidungsteile B und C ausbau-
en. (Siehe Seite 6-9.)
3. Ein Auffanggefäß unter den Motor
stellen, um die alte Kühlflüssigkeit auf-
zufangen.
4. Den Kühlerverschlussdeckel abneh-
men. WARNUNG! Niemals versu-
chen, den Kühler-Verschlussdeckel
bei heißem Motor abzunehmen.
[GWA10381]
1. Kühlflüssigkeits-Ausgleichsbehälterabde-
ckung
2. Schraube
1. Kühlflüssigkeits-Ausgleichsbehälterdeckel
Fassungsvermögen des Kühlflüs-
sigkeits-Ausgleichsbehälters (bis
zur Maximalstand-Markierung):
0.25 L (0.26 US qt, 0.22 Imp.qt)
1
2
1
1. Kühlerverschlussdeckel
1
U14BG1G0.book Page 16 Thursday, July 23, 2009 9:29 AM

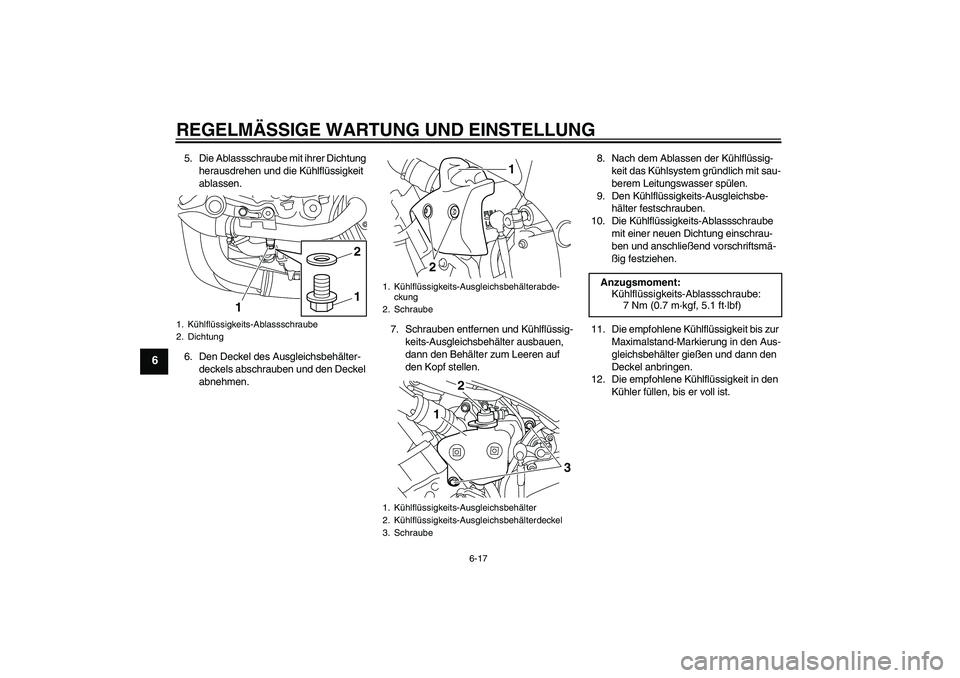

Page 74 of 114
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-17
6
5. Die Ablassschraube mit ihrer Dichtung
herausdrehen und die Kühlflüssigkeit
ablassen.
6. Den Deckel des Ausgleichsbehälter-
deckels abschrauben und den Deckel
abnehmen.7. Schrauben entfernen und Kühlflüssig-
keits-Ausgleichsbehälter ausbauen,
dann den Behälter zum Leeren auf
den Kopf stellen.8. Nach dem Ablassen der Kühlflüssig-
keit das Kühlsystem gründlich mit sau-
berem Leitungswasser spülen.
9. Den Kühlflüssigkeits-Ausgleichsbe-
hälter festschrauben.
10. Die Kühlflüssigkeits-Ablassschraube
mit einer neuen Dichtung einschrau-
ben und anschließend vorschriftsmä-
ßig festziehen.
11. Die empfohlene Kühlflüssigkeit bis zur
Maximalstand-Markierung in den Aus-
gleichsbehälter gießen und dann den
Deckel anbringen.
12. Die empfohlene Kühlflüssigkeit in den
Kühler füllen, bis er voll ist.1. Kühlflüssigkeits-Ablassschraube
2. Dichtung
11
2
1. Kühlflüssigkeits-Ausgleichsbehälterabde-
ckung
2. Schraube
1. Kühlflüssigkeits-Ausgleichsbehälter
2. Kühlflüssigkeits-Ausgleichsbehälterdeckel
3. Schraube
1
212
3
Anzugsmoment:
Kühlflüssigkeits-Ablassschraube:
7 Nm (0.7 m·kgf, 5.1 ft·lbf)
U14BG1G0.book Page 17 Thursday, July 23, 2009 9:29 AM

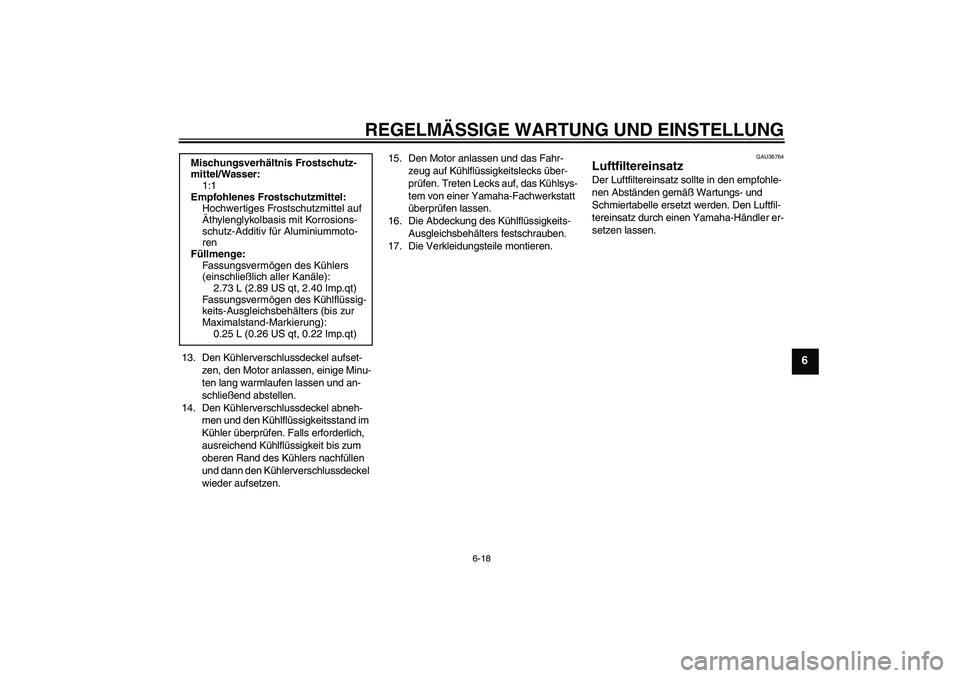

Page 75 of 114
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-18
6
13. Den Kühlerverschlussdeckel aufset-
zen, den Motor anlassen, einige Minu-
ten lang warmlaufen lassen und an-
schließend abstellen.
14. Den Kühlerverschlussdeckel abneh-
men und den Kühlflüssigkeitsstand im
Kühler überprüfen. Falls erforderlich,
ausreichend Kühlflüssigkeit bis zum
oberen Rand des Kühlers nachfüllen
und dann den Kühlerverschlussdeckel
wieder aufsetzen.15. Den Motor anlassen und das Fahr-
zeug auf Kühlflüssigkeitslecks über-
prüfen. Treten Lecks auf, das Kühlsys-
tem von einer Yamaha-Fachwerkstatt
überprüfen lassen.
16. Die Abdeckung des Kühlflüssigkeits-
Ausgleichsbehälters festschrauben.
17. Die Verkleidungsteile montieren.
GAU36764
Luftfiltereinsatz Der Luftfiltereinsatz sollte in den empfohle-
nen Abständen gemäß Wartungs- und
Schmiertabelle ersetzt werden. Den Luftfil-
tereinsatz durch einen Yamaha-Händler er-
setzen lassen. Mischungsverhältnis Frostschutz-
mittel/Wasser:
1:1
Empfohlenes Frostschutzmittel:
Hochwertiges Frostschutzmittel auf
Äthylenglykolbasis mit Korrosions-
schutz-Additiv für Aluminiummoto-
ren
Füllmenge:
Fassungsvermögen des Kühlers
(einschließlich aller Kanäle):
2.73 L (2.89 US qt, 2.40 Imp.qt)
Fassungsvermögen des Kühlflüssig-
keits-Ausgleichsbehälters (bis zur
Maximalstand-Markierung):
0.25 L (0.26 US qt, 0.22 Imp.qt)
U14BG1G0.book Page 18 Thursday, July 23, 2009 9:29 AM

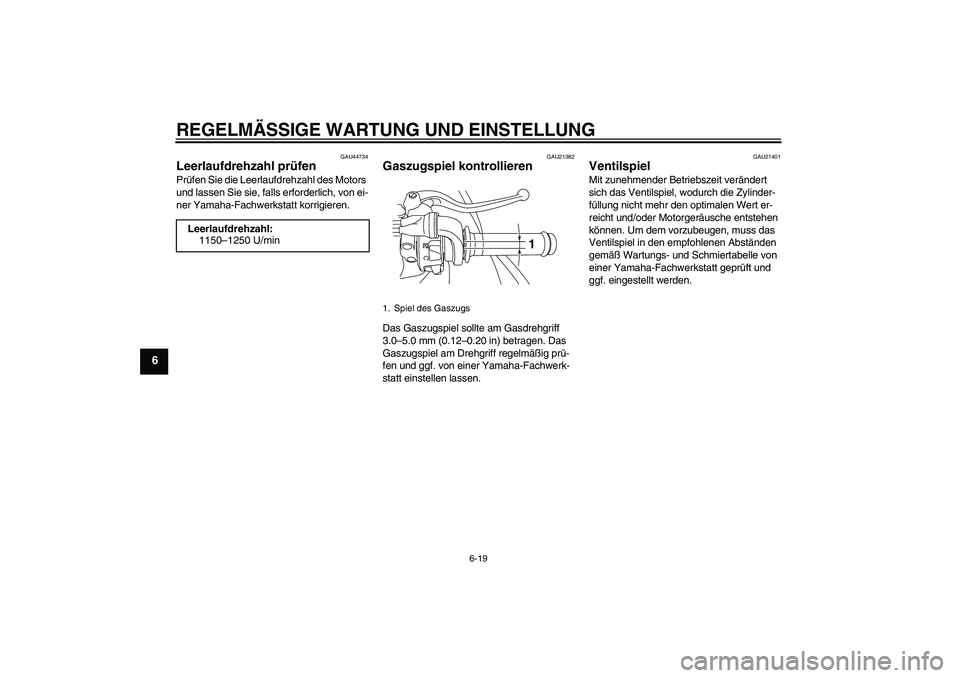

Page 76 of 114
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-19
6
GAU44734
Leerlaufdrehzahl prüfen Prüfen Sie die Leerlaufdrehzahl des Motors
und lassen Sie sie, falls erforderlich, von ei-
ner Yamaha-Fachwerkstatt korrigieren.
GAU21382
Gaszugspiel kontrollieren Das Gaszugspiel sollte am Gasdrehgriff
3.0–5.0 mm (0.12–0.20 in) betragen. Das
Gaszugspiel am Drehgriff regelmäßig prü-
fen und ggf. von einer Yamaha-Fachwerk-
statt einstellen lassen.
GAU21401
Ventilspiel Mit zunehmender Betriebszeit verändert
sich das Ventilspiel, wodurch die Zylinder-
füllung nicht mehr den optimalen Wert er-
reicht und/oder Motorgeräusche entstehen
können. Um dem vorzubeugen, muss das
Ventilspiel in den empfohlenen Abständen
gemäß Wartungs- und Schmiertabelle von
einer Yamaha-Fachwerkstatt geprüft und
ggf. eingestellt werden. Leerlaufdrehzahl:
1150–1250 U/min
1. Spiel des Gaszugs
1
U14BG1G0.book Page 19 Thursday, July 23, 2009 9:29 AM

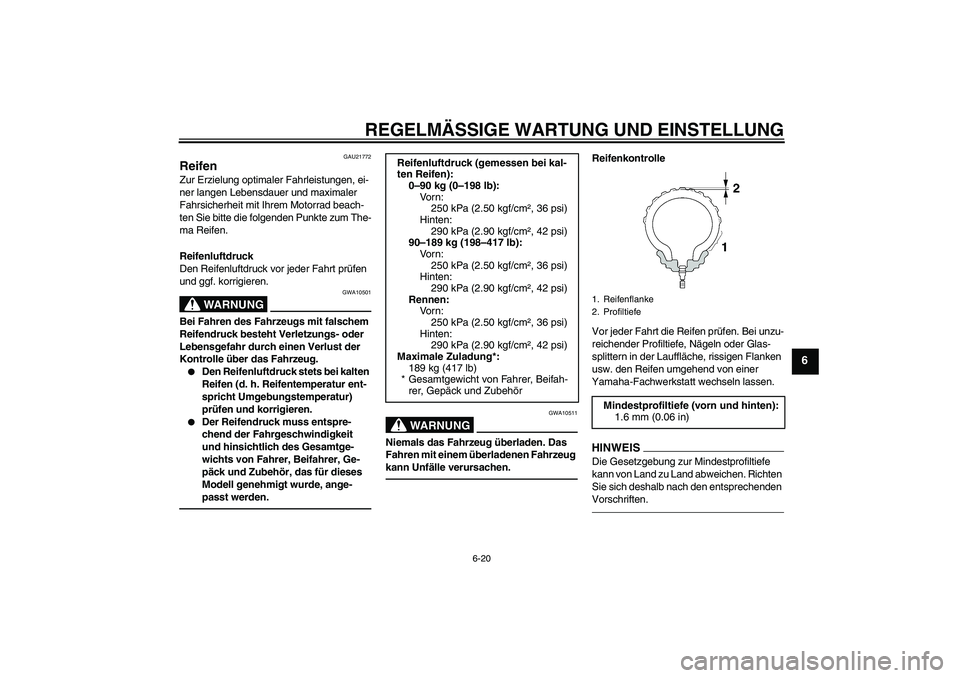

Page 77 of 114
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-20
6
GAU21772
Reifen Zur Erzielung optimaler Fahrleistungen, ei-
ner langen Lebensdauer und maximaler
Fahrsicherheit mit Ihrem Motorrad beach-
ten Sie bitte die folgenden Punkte zum The-
ma Reifen.
Reifenluftdruck
Den Reifenluftdruck vor jeder Fahrt prüfen
und ggf. korrigieren.
WARNUNG
GWA10501
Bei Fahren des Fahrzeugs mit falschem
Reifendruck besteht Verletzungs- oder
Lebensgefahr durch einen Verlust der
Kontrolle über das Fahrzeug.
Den Reifenluftdruck stets bei kalten
Reifen (d. h. Reifentemperatur ent-
spricht Umgebungstemperatur)
prüfen und korrigieren.
Der Reifendruck muss entspre-
chend der Fahrgeschwindigkeit
und hinsichtlich des Gesamtge-
wichts von Fahrer, Beifahrer, Ge-
päck und Zubehör, das für dieses
Modell genehmigt wurde, ange-
passt werden.
WARNUNG
GWA10511
Niemals das Fahrzeug überladen. Das
Fahren mit einem überladenen Fahrzeug
kann Unfälle verursachen.
Reifenkontrolle
Vor jeder Fahrt die Reifen prüfen. Bei unzu-
reichender Profiltiefe, Nägeln oder Glas-
splittern in der Lauffläche, rissigen Flanken
usw. den Reifen umgehend von einer
Yamaha-Fachwerkstatt wechseln lassen.HINWEISDie Gesetzgebung zur Mindestprofiltiefe
kann von Land zu Land abweichen. Richten
Sie sich deshalb nach den entsprechenden
Vorschriften.
Reifenluftdruck (gemessen bei kal-
ten Reifen):
0–90 kg (0–198 lb):
Vo r n :
250 kPa (2.50 kgf/cm², 36 psi)
Hinten:
290 kPa (2.90 kgf/cm², 42 psi)
90–189 kg (198–417 lb):
Vo r n :
250 kPa (2.50 kgf/cm², 36 psi)
Hinten:
290 kPa (2.90 kgf/cm², 42 psi)
Rennen:
Vo r n :
250 kPa (2.50 kgf/cm², 36 psi)
Hinten:
290 kPa (2.90 kgf/cm², 42 psi)
Maximale Zuladung*:
189 kg (417 lb)
* Gesamtgewicht von Fahrer, Beifah-
rer, Gepäck und Zubehör
1. Reifenflanke
2. Profiltiefe
Mindestprofiltiefe (vorn und hinten):
1.6 mm (0.06 in)
U14BG1G0.book Page 20 Thursday, July 23, 2009 9:29 AM
Page 78 of 114

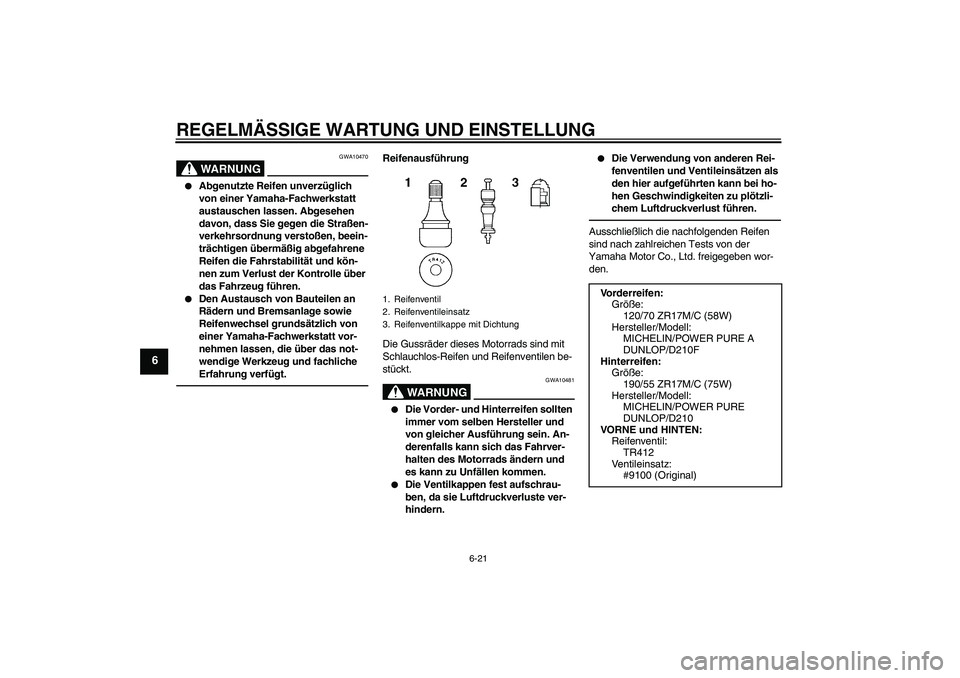

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-21
6
WARNUNG
GWA10470
Abgenutzte Reifen unverzüglich
von einer Yamaha-Fachwerkstatt
austauschen lassen. Abgesehen
davon, dass Sie gegen die Straßen-
verkehrsordnung verstoßen, beein-
trächtigen übermäßig abgefahrene
Reifen die Fahrstabilität und kön-
nen zum Verlust der Kontrolle über
das Fahrzeug führen.
Den Austausch von Bauteilen an
Rädern und Bremsanlage sowie
Reifenwechsel grundsätzlich von
einer Yamaha-Fachwerkstatt vor-
nehmen lassen, die über das not-
wendige Werkzeug und fachliche
Erfahrung verfügt.
Reifenausführung
Die Gussräder dieses Motorrads sind mit
Schlauchlos-Reifen und Reifenventilen be-
stückt.
WARNUNG
GWA10481
Die Vorder- und Hinterreifen sollten
immer vom selben Hersteller und
von gleicher Ausführung sein. An-
derenfalls kann sich das Fahrver-
halten des Motorrads ändern und
es kann zu Unfällen kommen.
Die Ventilkappen fest aufschrau-
ben, da sie Luftdruckverluste ver-
hindern.
Die Verwendung von anderen Rei-
fenventilen und Ventileinsätzen als
den hier aufgeführten kann bei ho-
hen Geschwindigkeiten zu plötzli-
chem Luftdruckverlust führen.
Ausschließlich die nachfolgenden Reifen
sind nach zahlreichen Tests von der
Yamaha Motor Co., Ltd. freigegeben wor-
den.
1. Reifenventil
2. Reifenventileinsatz
3. Reifenventilkappe mit Dichtung
Vorderreifen:
Größe:
120/70 ZR17M/C (58W)
Hersteller/Modell:
MICHELIN/POWER PURE A
DUNLOP/D210F
Hinterreifen:
Größe:
190/55 ZR17M/C (75W)
Hersteller/Modell:
MICHELIN/POWER PURE
DUNLOP/D210
VORNE und HINTEN:
Reifenventil:
TR412
Ventileinsatz:
#9100 (Original)
U14BG1G0.book Page 21 Thursday, July 23, 2009 9:29 AM
Page 79 of 114

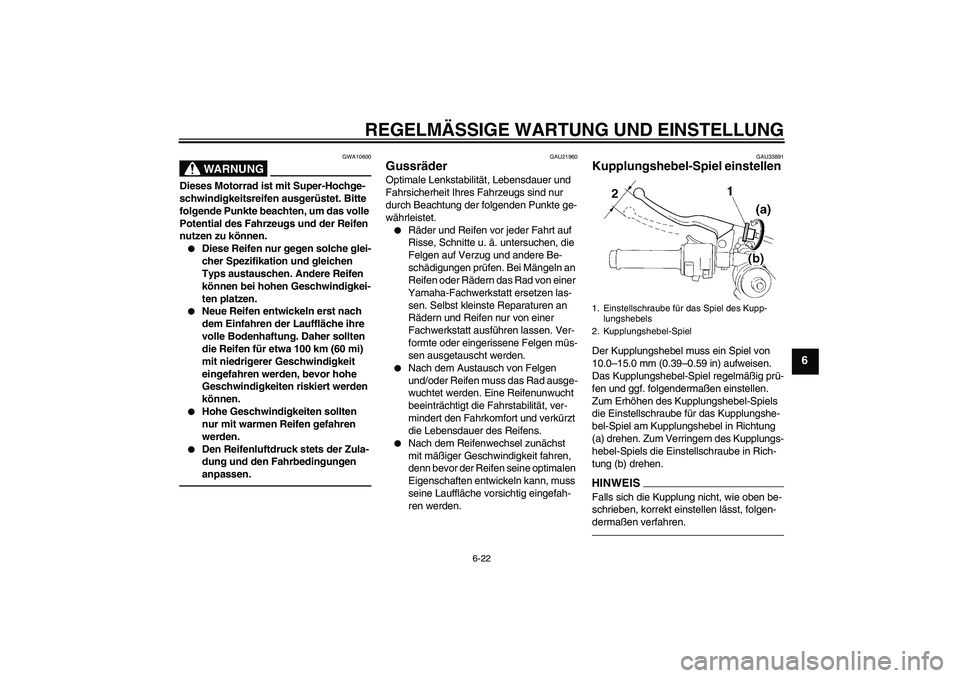

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-22
6
WARNUNG
GWA10600
Dieses Motorrad ist mit Super-Hochge-
schwindigkeitsreifen ausgerüstet. Bitte
folgende Punkte beachten, um das volle
Potential des Fahrzeugs und der Reifen
nutzen zu können.
Diese Reifen nur gegen solche glei-
cher Spezifikation und gleichen
Typs austauschen. Andere Reifen
können bei hohen Geschwindigkei-
ten platzen.
Neue Reifen entwickeln erst nach
dem Einfahren der Lauffläche ihre
volle Bodenhaftung. Daher sollten
die Reifen für etwa 100 km (60 mi)
mit niedrigerer Geschwindigkeit
eingefahren werden, bevor hohe
Geschwindigkeiten riskiert werden
können.
Hohe Geschwindigkeiten sollten
nur mit warmen Reifen gefahren
werden.
Den Reifenluftdruck stets der Zula-
dung und den Fahrbedingungen
anpassen.
GAU21960
Gussräder Optimale Lenkstabilität, Lebensdauer und
Fahrsicherheit Ihres Fahrzeugs sind nur
durch Beachtung der folgenden Punkte ge-
währleistet.
Räder und Reifen vor jeder Fahrt auf
Risse, Schnitte u. ä. untersuchen, die
Felgen auf Verzug und andere Be-
schädigungen prüfen. Bei Mängeln an
Reifen oder Rädern das Rad von einer
Yamaha-Fachwerkstatt ersetzen las-
sen. Selbst kleinste Reparaturen an
Rädern und Reifen nur von einer
Fachwerkstatt ausführen lassen. Ver-
formte oder eingerissene Felgen müs-
sen ausgetauscht werden.
Nach dem Austausch von Felgen
und/oder Reifen muss das Rad ausge-
wuchtet werden. Eine Reifenunwucht
beeinträchtigt die Fahrstabilität, ver-
mindert den Fahrkomfort und verkürzt
die Lebensdauer des Reifens.
Nach dem Reifenwechsel zunächst
mit mäßiger Geschwindigkeit fahren,
denn bevor der Reifen seine optimalen
Eigenschaften entwickeln kann, muss
seine Lauffläche vorsichtig eingefah-
ren werden.
GAU33891
Kupplungshebel-Spiel einstellen Der Kupplungshebel muss ein Spiel von
10.0–15.0 mm (0.39–0.59 in) aufweisen.
Das Kupplungshebel-Spiel regelmäßig prü-
fen und ggf. folgendermaßen einstellen.
Zum Erhöhen des Kupplungshebel-Spiels
die Einstellschraube für das Kupplungshe-
bel-Spiel am Kupplungshebel in Richtung
(a) drehen. Zum Verringern des Kupplungs-
hebel-Spiels die Einstellschraube in Rich-
tung (b) drehen.HINWEISFalls sich die Kupplung nicht, wie oben be-
schrieben, korrekt einstellen lässt, folgen-
dermaßen verfahren.1. Einstellschraube für das Spiel des Kupp-
lungshebels
2. Kupplungshebel-Spiel
U14BG1G0.book Page 22 Thursday, July 23, 2009 9:29 AM
Page 80 of 114
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-23
6
1. Die Einstellschraube am Kupplungs-
hebel in Richtung (a) drehen, um den
Kupplungsseilzug zu lockern.
2. Die Kontermutter am Kurbelgehäuse
lockern.
3. Zum Erhöhen des Kupplungshebel-
Spiels die Einstellmutter für das Kupp-
lungshebel-Spiel in Richtung (a) dre-
hen. Zum Verringern des Kupplungs-
hebel-Spiels die Einstellmutter in
Richtung (b) drehen.
4. Die Kontermutter festziehen.
GAU22273
Bremslichtschalter Das Bremslicht, das vom Fußbremshebel
und Handbremshebel betätigt wird, muss
kurz bevor die Bremsen greifen aufleuch-
ten. Falls erforderlich, den Hinterrad-
Bremslichtschalter wie folgt einstellen, aber
den Vorderrad-Bremslichtschalter grund-
sätzlich von einer Yamaha-Fachwerkstatt
einstellen lassen.
Den Bremslichtschalter festhalten und da-
bei die Einstellmutter des Bremslichtschal-
ters drehen. Um den Einschaltpunkt des
Bremslichts vorzuversetzen, die Einstell-
mutter in Richtung (a) drehen. Um den Ein-
schaltpunkt des Bremslichts zurückzuver-
setzen, die Einstellmutter in Richtung (b)
drehen.
GAU22392
Scheibenbremsbeläge des Vor-
der- und Hinterrads prüfen Der Verschleiß der Scheibenbremsbeläge
vorn und hinten muss in den empfohlenen
Abständen gemäß Wartungs- und Schmier-
tabelle geprüft werden.
GAU43062
Scheibenbremsbeläge vorn
Die Vorderrad-Bremssättel sind mit zwei
Bremsbelag-Sätzen ausgestattet.
Jeder Vorderrad-Scheibenbremsbelag ist
mit einem oder zwei Verschleißanzeigern
ausgestattet, die ein Prüfen der Bremsbelä-
ge ohne Ausbau erlauben. Zur Prüfung des
Bremsbelagverschleißes die Nuten prüfen.
Wenn ein Verschleißanzeiger fast er-
1. Kontermutter
2. Einstellmutter für das Spiel des Kupplungs-
hebels (Kurbelgehäuse)
1
2
(a)(b)
1. Hinterrad-Bremslichtschalter
2. Einstellmutter des Hinterrad-Bremslicht-
schalters
1
(a)
(b) 2
1. Verschleißanzeigerille des Bremsbelags
1
1
U14BG1G0.book Page 23 Thursday, July 23, 2009 9:29 AM
