MANUTENÇÃO PERIÓDICA E AJUSTES
6-35
6
grandes danos no sistema eléctrico
e possivelmente um incêndio.[PWA15131]
3. Rode a chave para “ON” e ligue o cir-
cuito eléctrico em questão para verifi-
car se o dispositivo funciona.4. Caso o fusível se volte imediatamente
a queimar, solicite a um concessioná-
rio Yamaha que verifique o sistema
eléctrico.
PAU39012
Substituição da lâmpada do farol
dianteiro Este modelo está equipado com lâmpadas
do farol dianteiro de quartzo. Se uma lâm-
pada do farol dianteiro se fundir, substitua-
a do modo que se segue.PRECAUÇÃO
PCA10650
Tenha cuidado para não danificar as se-
guintes peças:

Lâmpada do farol dianteiro
Não toque na parte em vidro da lâm-
pada do farol dianteiro para evitar
que se suje com óleo, caso contrá-
rio a transparência do vidro, a lumi-
nosidade da lâmpada e o seu tempo
de duração serão adversamente
afectados. Limpe minuciosamente
quaisquer vestígios de sujidade e
de marcas de dedos, utilizando um
pano humedecido com álcool ou di-
luente.


Lente do farol dianteiro
Não cole nenhum tipo de película
colorida nem autocolantes na lente
do farol dianteiro.
Não utilize uma lâmpada do farol di-
anteiro com um consumo em watts
superior ao especificado.
Fusíveis especificados:
Fusível principal:
50.0 A
Fusível do farol dianteiro:
20.0 A
Fusível do sistema de sinalização:
7.5 A
Fusível da ignição:
15.0 A
Fusível da ventoinha do radiador:
15.0 A × 2
Fusível do sinal de mudança de di-
recção:
7.5 A
Fusível do amortecedor de direc-
ção:
7.5 A
Fusível do sistema de injecção:
15.0 A
Fusível de reser va:
7.5 A
Fusível da válvula eléctrica do ace-
lerador:
7.5 A
U14BP1P0.book Page 35 Friday, July 24, 2009 11:34 AM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-36
6
1. Retire a cobertura da lâmpada do farol
dianteiro, rodando-a no sentido con-
trário ao dos ponteiros do relógio.
2. Desligue o acoplador do farol diantei-
ro.3. Desprenda o suporte da lâmpada do
farol dianteiro e retire a lâmpada fundi-
da.
4. Coloque uma nova lâmpada do farol
dianteiro e fixe-a com o respectivo su-
porte.
5. Ligue o acoplador do farol dianteiro.6. Instale a cobertura da lâmpada do fa-
rol dianteiro, rodando-a no sentido dos
ponteiros do relógio.
7. Solicite a um concessionário Yamaha
que ajuste o feixe do farol dianteiro,
caso necessário.1. Não toque na parte em vidro da lâmpada.
1. Cobertura da lâmpada do farol dianteiro
1
1. Acoplador do farol dianteiro
1. Lâmpada do farol dianteiro
2. Suporte da lâmpada do farol dianteiro
1
12
U14BP1P0.book Page 36 Friday, July 24, 2009 11:34 AM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-37
6
PAU24181
Luz do travão/farolim traseiro Este modelo está equipado com uma luz do
travão/farolim traseiro tipo LED.
Se a luz do travão/farolim traseiro não se
acender, solicite a um concessionário
Yamaha que a verifique.
PAU24204
Substituição de uma lâmpada do
sinal de mudança de direcção 1. Retire a lente do sinal de mudança de
direcção, removendo o respectivo pa-
rafuso.
2. Retire a lâmpada fundida, empurran-
do-a para dentro e rodando-a no sen-
tido contrário ao dos ponteiros do
relógio.
3. Introduza uma lâmpada nova no re-
ceptáculo, empurre-a para dentro e
rode-a no sentido dos ponteiros do re-
lógio até que pare.
4. Instale a lente, colocando o respectivo
parafuso. PRECAUÇÃO: Não aperte
demasiado o parafuso pois a lente
poderá partir.
[PCA11191]PAU24312
Substituição da lâmpada da luz
da chapa de matrícula 1. Retire a unidade da luz da chapa de
matrícula, retirando os respectivos pa-
rafusos.
2. Retire o receptáculo (em conjunto com
a lâmpada), puxando-o para fora.
1. Parafuso
1
1. Unidade da luz da chapa de matrícula
2. Parafuso
1
2
U14BP1P0.book Page 37 Friday, July 24, 2009 11:34 AM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-38
6
3. Puxe a lâmpada fundida para removê-
la.
4. Introduza uma nova lâmpada no re-
ceptáculo.
5. Instale o receptáculo (em conjunto
com a lâmpada), empurrando-o para
dentro.
6. Instale a unidade da luz da chapa de
matrícula, instalando os respectivos
parafusos.
PAU32833
Substituição de uma lâmpada de
mínimos Este modelo está equipado com dois míni-
mos. Se uma das lâmpadas dos mínimos
se fundir, substitua-a do modo seguinte:
1. Retire o painel A (se pretender substi-
tuir a lâmpada de mínimos esquerda)
ou o painel B (se pretender substituir a
lâmpada de mínimos direita). (Consul-
te a página 6-9.)
2. Retire o receptáculo da lâmpada dos
mínimos (em conjunto com a lâmpa-
da), puxando-o para fora.
3. Puxe a lâmpada fundida para removê-
la.4. Introduza uma nova lâmpada no re-
ceptáculo.
5. Instale o receptáculo da lâmpada dos
mínimos (em conjunto com a lâmpa-
da), empurrando-o para dentro.
6. Instale o painel.
1. Lâmpada da luz da chapa de matrícula
1
1. Receptáculo da lâmpada dos mínimos
1
1. Lâmpada dos mínimos
1
U14BP1P0.book Page 38 Friday, July 24, 2009 11:34 AM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-39
6
PAU24350
Suporte do motociclo Uma vez que este modelo não está equipa-
do com um descanso central, tenha em
consideração as seguintes precauções
quando remover a roda dianteira e a roda
traseira ou quando efectuar outro tipo de
manutenção para a qual seja necessário
colocar o motociclo na posição vertical. As-
segure-se de que o motociclo se encontra
numa posição estável e nivelada, antes de
iniciar qualquer procedimento de manuten-
ção. Para obter uma maior estabilidade,
pode ser colocada uma caixa robusta em
madeira por baixo do motor.
Realização de serviços na roda dianteira
1. Estabilize a traseira do motociclo atra-
vés da utilização de um cavalete para
motociclo ou, se não possuir um cava-
lete adicional, através da colocação de
um macaco por baixo do chassis à
frente da roda traseira.
2. Levante a roda dianteira do chão, utili-
zando um cavalete de motociclo.
Realização de serviços na roda traseira
Levante a roda traseira do chão através da
utilização de um cavalete de motociclo ou,
se não possuir um cavalete adicional, atra-
vés da colocação de um macaco, quer porbaixo de cada um dos lados do chassis à
frente da roda traseira, quer por baixo de
cada um dos lados do braço oscilante.
PAU24360
Roda dianteira
PAU33923
Remoção da roda dianteira
AV I S O
PWA10821
Para evitar ferimentos, apoie bem o veí-
culo para que não haja o perigo de este
tombar.1. Desaperte as cavilhas de aperto do
eixo da roda da frente, a cavilha do
eixo e, depois, as cavilhas da pinça do
travão.
2. Levante a roda da frente do chão de
acordo com o procedimento descrito
na página 6-39.1. Cavilha de aperto do eixo da roda dianteira11
U14BP1P0.book Page 39 Friday, July 24, 2009 11:34 AM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-40
6

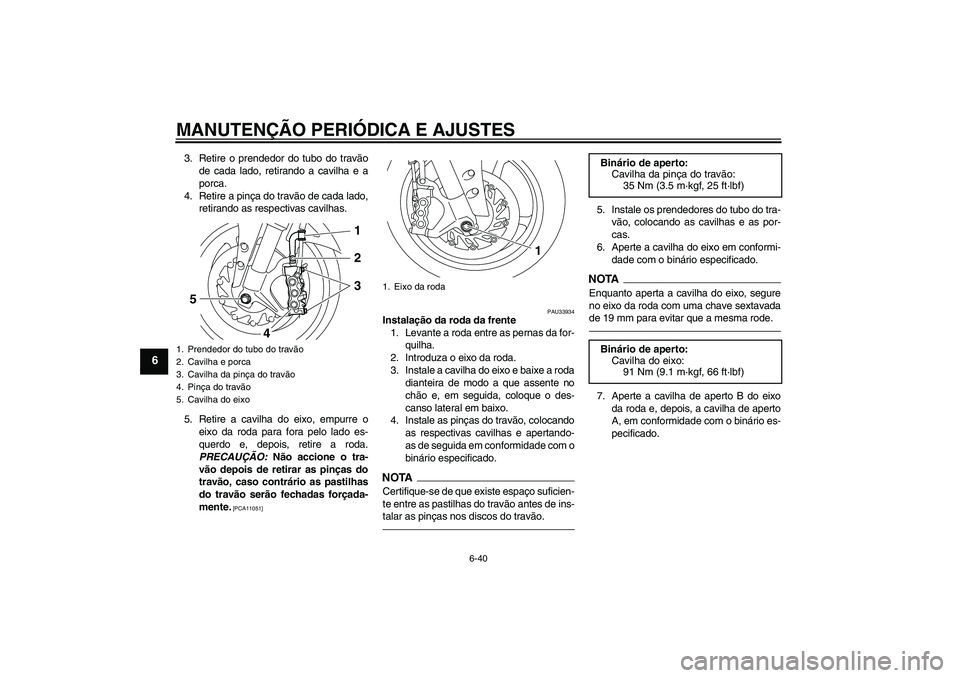

3. Retire o prendedor do tubo do travão
de cada lado, retirando a cavilha e a
porca.
4. Retire a pinça do travão de cada lado,
retirando as respectivas cavilhas.
5. Retire a cavilha do eixo, empurre o
eixo da roda para fora pelo lado es-
querdo e, depois, retire a roda.
PRECAUÇÃO: Não accione o tra-
vão depois de retirar as pinças do
travão, caso contrário as pastilhas
do travão serão fechadas forçada-
mente.
[PCA11051]PAU33934
Instalação da roda da frente
1. Levante a roda entre as pernas da for-
quilha.
2. Introduza o eixo da roda.
3. Instale a cavilha do eixo e baixe a roda
dianteira de modo a que assente no
chão e, em seguida, coloque o des-
canso lateral em baixo.
4. Instale as pinças do travão, colocando
as respectivas cavilhas e apertando-
as de seguida em conformidade com o
binário especificado.NOTACertifique-se de que existe espaço suficien-
te entre as pastilhas do travão antes de ins-
talar as pinças nos discos do travão.
5. Instale os prendedores do tubo do tra-
vão, colocando as cavilhas e as por-
cas.
6. Aperte a cavilha do eixo em conformi-
dade com o binário especificado.NOTA
Enquanto aperta a cavilha do eixo, segure
no eixo da roda com uma chave sextavada
de 19 mm para evitar que a mesma rode.7. Aperte a cavilha de aperto B do eixo
da roda e, depois, a cavilha de aperto
A, em conformidade com o binário es-
pecificado.
1. Prendedor do tubo do travão
2. Cavilha e porca
3. Cavilha da pinça do travão
4. Pinça do travão
5. Cavilha do eixo
1
2
3
4 5
1. Eixo da roda
1
Binário de aperto:
Cavilha da pinça do travão:
35 Nm (3.5 m·kgf, 25 ft·lbf)
Binário de aperto:
Cavilha do eixo:
91 Nm (9.1 m·kgf, 66 ft·lbf)
U14BP1P0.book Page 40 Friday, July 24, 2009 11:34 AM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-41
6
8. Volte a apertar a cavilha de aperto B
em conformidade com o binário espe-
cificado.
9. Bata levemente na parte exterior da
perna da forquilha direita com um mar-
telo de borracha para a alinhar com a
extremidade do eixo da roda.10. Aperte a cavilha de aperto D do eixo
da roda e, depois, a cavilha de aperto
C, em conformidade com o binário es-
pecificado.
11. Volte a apertar a cavilha de aperto D
em conformidade com o binário espe-
cificado.
12. Enquanto acciona o travão dianteiro,
exerça força no sentido descendente
sobre o guiador várias vezes para ve-
rificar se a forquilha está a funcionar
devidamente.
PAU25080
Roda traseira
PAU25313
Remoção da roda de trás
AV I S O
PWA10821
Para evitar ferimentos, apoie bem o veí-
culo para que não haja o perigo de este
tombar.1. Desaperte a porca do eixo.
2. Levante a roda de trás do chão de
acordo com o procedimento descrito
na página 6-39.
1. Cavilha de aperto do eixo da roda dianteira
A
2. Cavilha de aperto do eixo da roda dianteira
B
3. Cavilha de aperto do eixo da roda dianteira
C
4. Cavilha de aperto do eixo da roda dianteira
DBinário de aperto:
Cavilha de aperto do eixo da roda:
21 Nm (2.1 m·kgf, 15 ft·lbf)41
3
2
Binário de aperto:
Cavilha de aperto do eixo da roda:
21 Nm (2.1 m·kgf, 15 ft·lbf)
1. Porca do eixo
2. Braço da pinça do travão
3. Pinça do travão
4. Contraporca
5. Cavilha ajustadora da folga da corrente de
transmissão12
3
5
4(a)
U14BP1P0.book Page 41 Friday, July 24, 2009 11:34 AM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-42
6
3. Retire a porca do eixo.
4. Desaperte a contraporca em ambos
os lados do braço oscilante.
5. Rode as cavilhas ajustadoras da folga
da corrente de transmissão totalmente
na direcção (a) e empurre a roda para
a frente.
6. Retire a corrente de transmissão do
carreto traseiro.NOTA

Se for difícil remover a corrente de
transmissão, retire primeiro o eixo da
roda e levante a roda o suficiente para
retirar a corrente de transmissão do
carreto traseiro.


Não é possível retirar a corrente de
transmissão.
7. Enquanto segura no braço da pinça do
travão, puxe o eixo da roda para fora e
retire a roda. PRECAUÇÃO: Não ac-
cione o travão depois de a roda ter
sido retirada juntamente com o dis-
co do travão, caso contrário as pas-
tilhas do travão serão fechadas
forçadamente.
[PCA11071]PAU25663
Instalação da roda de trás
1. Instale a roda e o braço da pinça do
travão, inserindo o eixo da roda pelo
lado esquerdo.NOTA

Assegure-se de que insere o retentor
do braço da pinça do travão na ranhu-
ra do braço oscilante.


Certifique-se de que existe espaço su-
ficiente entre as pastilhas do travão
antes de instalar a roda.
2. Instale a corrente de transmissão no
carreto traseiro.
3. Instale a porca do eixo e baixe a roda
traseira de modo a que assente no
chão e, em seguida, coloque o des-
canso lateral em baixo.
4. Ajuste a folga da corrente de transmis-
são. (Consulte a página 6-26.)
5. Aperte a porca do eixo e, depois, as
contraporcas em conformidade com
os binários especificados.
1. Eixo da roda
1
1. Retentor
2. FendaBinários de aperto:
Porca do eixo:
150 Nm (15.0 m·kgf, 110 ft·lbf)
Contraporca:
16 Nm (1.6 m·kgf, 11 ft·lbf)
2
1
U14BP1P0.book Page 42 Friday, July 24, 2009 11:34 AM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-43
6
PAU25871
Detecção e resolução de proble-
mas Embora os motociclos Yamaha sejam sub-
metidos a uma inspecção minuciosa antes
do envio da fábrica, poderão ocorrer alguns
problemas durante a sua utilização. Qual-
quer problema nos sistemas de combustí-
vel, compressão ou ignição, por exemplo,
poderá provocar um fraco arranque e perda
de potência.
As seguintes tabelas de detecção e resolu-
ção de problemas apresentam procedimen-
tos fáceis e rápidos, para verificar você
mesmo estes sistemas vitais. No entanto,
caso o seu motociclo precise de qualquer
reparação, leve-o a um concessionário
Yamaha, cujos técnicos habilitados pos-
suem as ferramentas, experiência e conhe-
cimentos necessários para assistir
devidamente o motociclo.
Utilize apenas peças sobresselentes genu-
ínas da Yamaha. As peças não originais
poderão parecer-se com as da Yamaha,
mas são frequentemente inferiores, pos-
suem um tempo de duração mais curto e
podem levar a despesas de reparação ele-
vadas.
AV I S O
PWA15141
Não fume durante a verificação do siste-
ma de combustível e verifique se não há
chamas desprotegidas nem faíscas na
área, incluindo luzes piloto de esquenta-
dores ou caldeiras. A gasolina ou os va-
pores de gasolina podem incendiar-se
ou explodir e causar ferimentos graves
ou danos materiais.
U14BP1P0.book Page 43 Friday, July 24, 2009 11:34 AM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-44
6
PAU42501
Tabelas de detecção e resolução de problemas Problemas no arranque ou fraco desempenho do motor
Verifique o nível de
combustível no respectivo
depósito.1. Combustível
Há combustível suficiente.
Não há combustível.
Verifique a compressão.
Abasteça com combustível.
O motor não arranca.
Verifique a compressão.
Accione o motor de
arranque eléctrico.2. Compressão
Há compressão.
Não há compressão.
Verifique a ignição.
Solicite a um concessionário
Yamaha que verifique o veículo.
Retire as velas de ignição
e verifique os eléctrodos.3. Ignição
Limpe com um pano seco e corrija as distâncias dos
eléctrodos das velas de ignição ou substitua as velas de ignição.
Solicite a um concessionário Yamaha que verifique o veículo.
O motor não arranca. Solicite a um
concessionário Yamaha que
verifique o veículo.O motor não arranca.
Verifique a bateria.
Accione o motor de
arranque eléctrico.4. Bateria
O motor roda rapidamente.
O motor roda lentamente.
A bateria está em boas condições.Verifique as ligações dos fios da bateria e,
se necessário, carregue-a.
SecaHúmida
Accione o motor de arranque eléctrico.
U14BP1P0.book Page 44 Friday, July 24, 2009 11:34 AM
