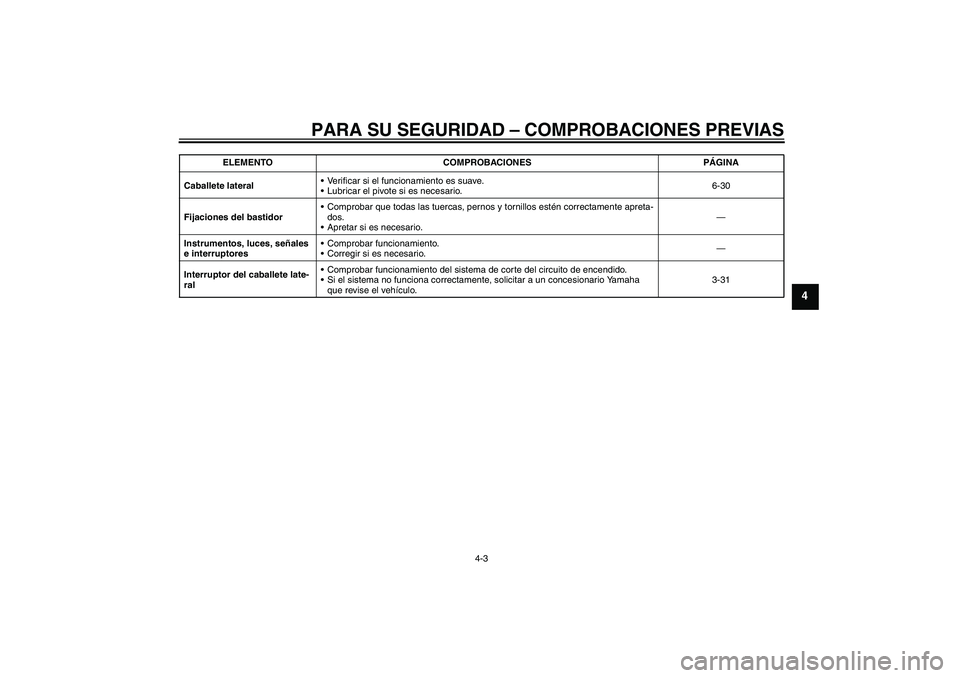

Page 51 of 112
PARA SU SEGURIDAD – COMPROBACIONES PREVIAS
4-3
4
Caballete lateralVerificar si el funcionamiento es suave.
Lubricar el pivote si es necesario.6-30
Fijaciones del bastidorComprobar que todas las tuercas, pernos y tornillos estén correctamente apreta-
dos.
Apretar si es necesario.—
Instrumentos, luces, señales
e interruptoresComprobar funcionamiento.
Corregir si es necesario.—
Interruptor del caballete late-
ral Comprobar funcionamiento del sistema de corte del circuito de encendido.
Si el sistema no funciona correctamente, solicitar a un concesionario Yamaha
que revise el vehículo.3-31 ELEMENTO COMPROBACIONES PÁGINA
U14BS2S0.book Page 3 Wednesday, June 16, 2010 5:18 PM

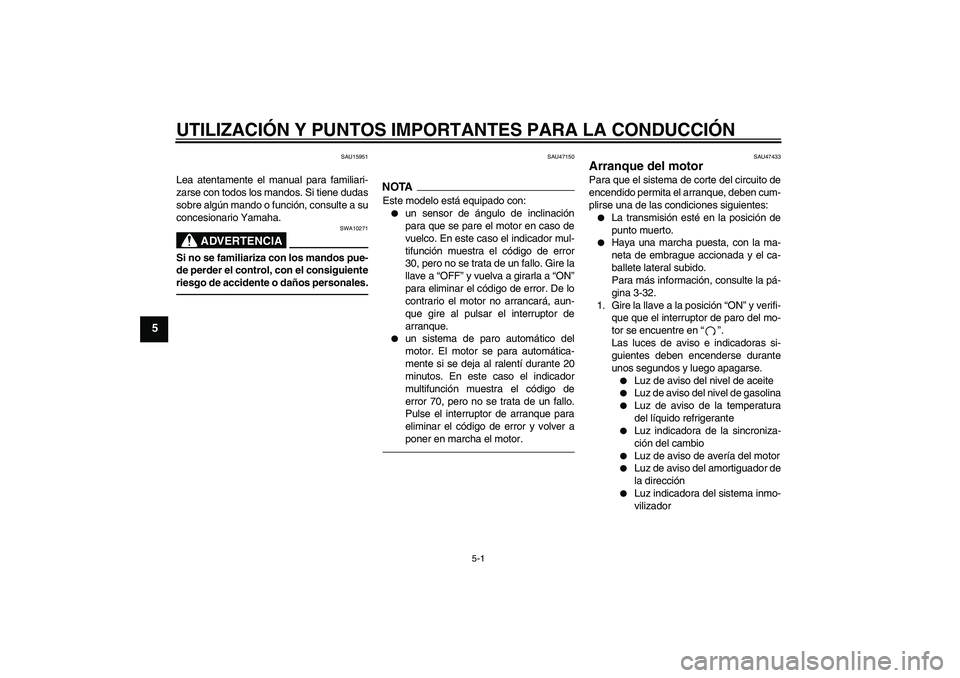

Page 52 of 112
UTILIZACIÓN Y PUNTOS IMPORTANTES PARA LA CONDUCCIÓN
5-1
5
SAU15951
Lea atentamente el manual para familiari-
zarse con todos los mandos. Si tiene dudas
sobre algún mando o función, consulte a su
concesionario Yamaha.
ADVERTENCIA
SWA10271
Si no se familiariza con los mandos pue-
de perder el control, con el consiguiente
riesgo de accidente o daños personales.
SAU47150
NOTAEste modelo está equipado con:
un sensor de ángulo de inclinación
para que se pare el motor en caso de
vuelco. En este caso el indicador mul-
tifunción muestra el código de error
30, pero no se trata de un fallo. Gire la
llave a “OFF” y vuelva a girarla a “ON”
para eliminar el código de error. De lo
contrario el motor no arrancará, aun-
que gire al pulsar el interruptor de
arranque.
un sistema de paro automático del
motor. El motor se para automática-
mente si se deja al ralentí durante 20
minutos. En este caso el indicador
multifunción muestra el código de
error 70, pero no se trata de un fallo.
Pulse el interruptor de arranque para
eliminar el código de error y volver a
poner en marcha el motor.
SAU47433
Arranque del motor Para que el sistema de corte del circuito de
encendido permita el arranque, deben cum-
plirse una de las condiciones siguientes:
La transmisión esté en la posición de
punto muerto.
Haya una marcha puesta, con la ma-
neta de embrague accionada y el ca-
ballete lateral subido.
Para más información, consulte la pá-
gina 3-32.
1. Gire la llave a la posición “ON” y verifi-
que que el interruptor de paro del mo-
tor se encuentre en“”.
Las luces de aviso e indicadoras si-
guientes deben encenderse durante
unos segundos y luego apagarse.
Luz de aviso del nivel de aceite
Luz de aviso del nivel de gasolina
Luz de aviso de la temperatura
del líquido refrigerante
Luz indicadora de la sincroniza-
ción del cambio
Luz de aviso de avería del motor
Luz de aviso del amortiguador de
la dirección
Luz indicadora del sistema inmo-
vilizador
U14BS2S0.book Page 1 Wednesday, June 16, 2010 5:18 PM

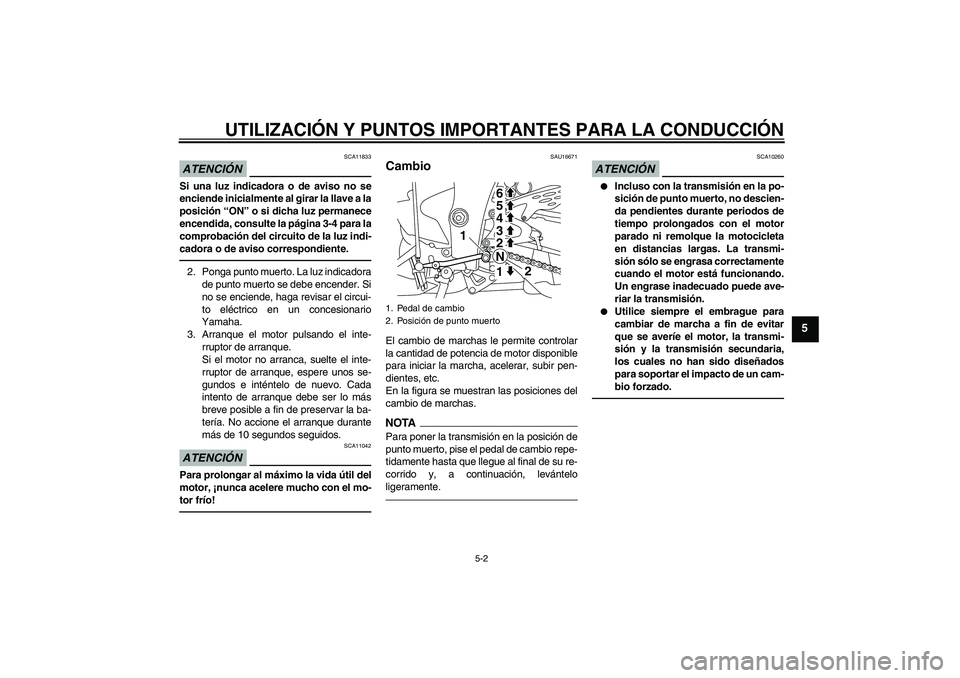

Page 53 of 112
UTILIZACIÓN Y PUNTOS IMPORTANTES PARA LA CONDUCCIÓN
5-2
5
ATENCIÓN
SCA11833
Si una luz indicadora o de aviso no se
enciende inicialmente al girar la llave a la
posición “ON” o si dicha luz permanece
encendida, consulte la página 3-4 para la
comprobación del circuito de la luz indi-
cadora o de aviso correspondiente.2. Ponga punto muerto. La luz indicadora
de punto muerto se debe encender. Si
no se enciende, haga revisar el circui-
to eléctrico en un concesionario
Yamaha.
3. Arranque el motor pulsando el inte-
rruptor de arranque.
Si el motor no arranca, suelte el inte-
rruptor de arranque, espere unos se-
gundos e inténtelo de nuevo. Cada
intento de arranque debe ser lo más
breve posible a fin de preservar la ba-
tería. No accione el arranque durante
más de 10 segundos seguidos.ATENCIÓN
SCA11042
Para prolongar al máximo la vida útil del
motor, ¡nunca acelere mucho con el mo-
tor frío!
SAU16671
Cambio El cambio de marchas le permite controlar
la cantidad de potencia de motor disponible
para iniciar la marcha, acelerar, subir pen-
dientes, etc.
En la figura se muestran las posiciones del
cambio de marchas.NOTAPara poner la transmisión en la posición de
punto muerto, pise el pedal de cambio repe-
tidamente hasta que llegue al final de su re-
corrido y, a continuación, levántelo
ligeramente.
ATENCIÓN
SCA10260
Incluso con la transmisión en la po-
sición de punto muerto, no descien-
da pendientes durante periodos de
tiempo prolongados con el motor
parado ni remolque la motocicleta
en distancias largas. La transmi-
sión sólo se engrasa correctamente
cuando el motor está funcionando.
Un engrase inadecuado puede ave-
riar la transmisión.
Utilice siempre el embrague para
cambiar de marcha a fin de evitar
que se averíe el motor, la transmi-
sión y la transmisión secundaria,
los cuales no han sido diseñados
para soportar el impacto de un cam-
bio forzado.
1. Pedal de cambio
2. Posición de punto muerto
1 1
2
2 3 4
5 6
N
U14BS2S0.book Page 2 Wednesday, June 16, 2010 5:18 PM
Page 54 of 112

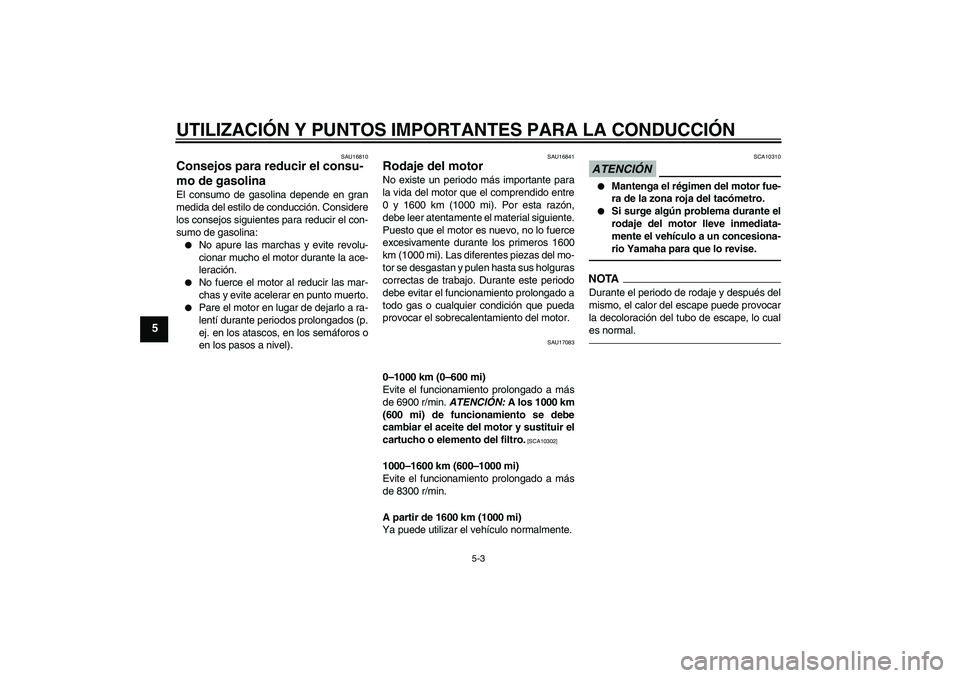

UTILIZACIÓN Y PUNTOS IMPORTANTES PARA LA CONDUCCIÓN
5-3
5
SAU16810
Consejos para reducir el consu-
mo de gasolina El consumo de gasolina depende en gran
medida del estilo de conducción. Considere
los consejos siguientes para reducir el con-
sumo de gasolina:
No apure las marchas y evite revolu-
cionar mucho el motor durante la ace-
leración.
No fuerce el motor al reducir las mar-
chas y evite acelerar en punto muerto.
Pare el motor en lugar de dejarlo a ra-
lentí durante periodos prolongados (p.
ej. en los atascos, en los semáforos o
en los pasos a nivel).
SAU16841
Rodaje del motor No existe un periodo más importante para
la vida del motor que el comprendido entre
0 y 1600 km (1000 mi). Por esta razón,
debe leer atentamente el material siguiente.
Puesto que el motor es nuevo, no lo fuerce
excesivamente durante los primeros 1600
km (1000 mi). Las diferentes piezas del mo-
tor se desgastan y pulen hasta sus holguras
correctas de trabajo. Durante este periodo
debe evitar el funcionamiento prolongado a
todo gas o cualquier condición que pueda
provocar el sobrecalentamiento del motor.
SAU17083
0–1000 km (0–600 mi)
Evite el funcionamiento prolongado a más
de 6900 r/min. ATENCIÓN: A los 1000 km
(600 mi) de funcionamiento se debe
cambiar el aceite del motor y sustituir el
cartucho o elemento del filtro.
[SCA10302]
1000–1600 km (600–1000 mi)
Evite el funcionamiento prolongado a más
de 8300 r/min.
A partir de 1600 km (1000 mi)
Ya puede utilizar el vehículo normalmente.
ATENCIÓN
SCA10310
Mantenga el régimen del motor fue-
ra de la zona roja del tacómetro.
Si surge algún problema durante el
rodaje del motor lleve inmediata-
mente el vehículo a un concesiona-
rio Yamaha para que lo revise.
NOTADurante el periodo de rodaje y después del
mismo, el calor del escape puede provocar
la decoloración del tubo de escape, lo cual
es normal.
U14BS2S0.book Page 3 Wednesday, June 16, 2010 5:18 PM

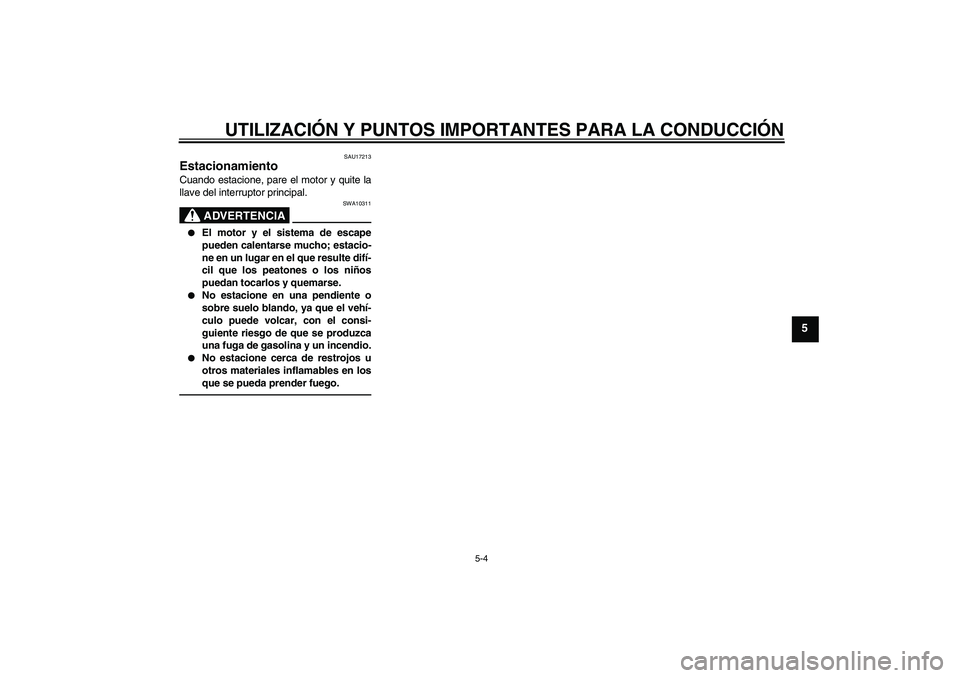

Page 55 of 112
UTILIZACIÓN Y PUNTOS IMPORTANTES PARA LA CONDUCCIÓN
5-4
5
SAU17213
Estacionamiento Cuando estacione, pare el motor y quite la
llave del interruptor principal.
ADVERTENCIA
SWA10311
El motor y el sistema de escape
pueden calentarse mucho; estacio-
ne en un lugar en el que resulte difí-
cil que los peatones o los niños
puedan tocarlos y quemarse.
No estacione en una pendiente o
sobre suelo blando, ya que el vehí-
culo puede volcar, con el consi-
guiente riesgo de que se produzca
una fuga de gasolina y un incendio.
No estacione cerca de restrojos u
otros materiales inflamables en los
que se pueda prender fuego.
U14BS2S0.book Page 4 Wednesday, June 16, 2010 5:18 PM

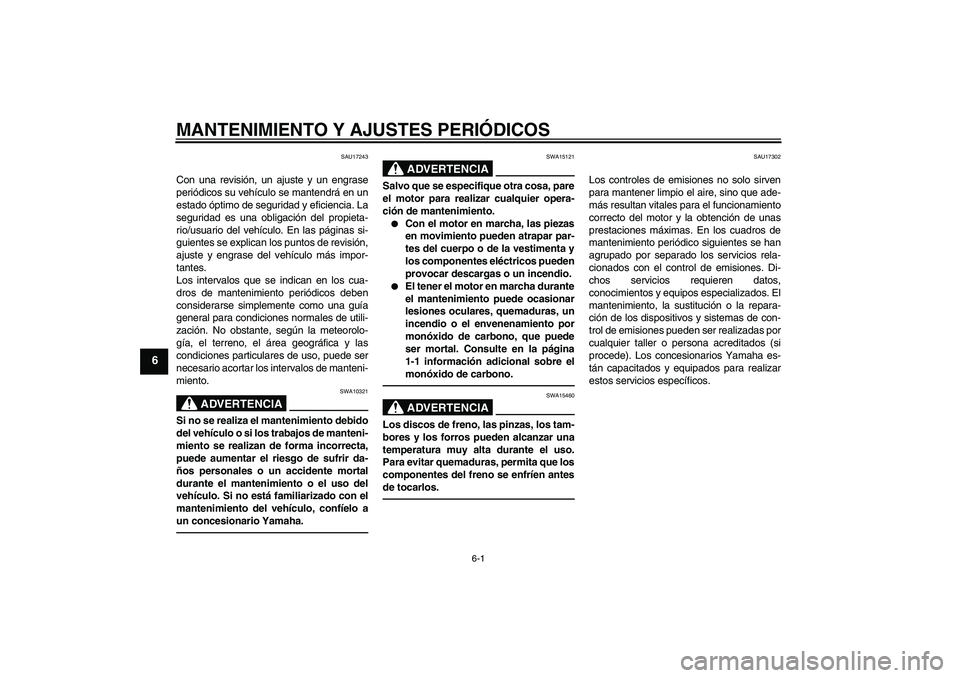

Page 56 of 112
MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-1
6
SAU17243
Con una revisión, un ajuste y un engrase
periódicos su vehículo se mantendrá en un
estado óptimo de seguridad y eficiencia. La
seguridad es una obligación del propieta-
rio/usuario del vehículo. En las páginas si-
guientes se explican los puntos de revisión,
ajuste y engrase del vehículo más impor-
tantes.
Los intervalos que se indican en los cua-
dros de mantenimiento periódicos deben
considerarse simplemente como una guía
general para condiciones normales de utili-
zación. No obstante, según la meteorolo-
gía, el terreno, el área geográfica y las
condiciones particulares de uso, puede ser
necesario acortar los intervalos de manteni-
miento.
ADVERTENCIA
SWA10321
Si no se realiza el mantenimiento debido
del vehículo o si los trabajos de manteni-
miento se realizan de forma incorrecta,
puede aumentar el riesgo de sufrir da-
ños personales o un accidente mortal
durante el mantenimiento o el uso del
vehículo. Si no está familiarizado con el
mantenimiento del vehículo, confíelo a
un concesionario Yamaha.
ADVERTENCIA
SWA15121
Salvo que se especifique otra cosa, pare
el motor para realizar cualquier opera-
ción de mantenimiento.
Con el motor en marcha, las piezas
en movimiento pueden atrapar par-
tes del cuerpo o de la vestimenta y
los componentes eléctricos pueden
provocar descargas o un incendio.
El tener el motor en marcha durante
el mantenimiento puede ocasionar
lesiones oculares, quemaduras, un
incendio o el envenenamiento por
monóxido de carbono, que puede
ser mortal. Consulte en la página
1-1 información adicional sobre el
monóxido de carbono.ADVERTENCIA
SWA15460
Los discos de freno, las pinzas, los tam-
bores y los forros pueden alcanzar una
temperatura muy alta durante el uso.
Para evitar quemaduras, permita que los
componentes del freno se enfríen antes
de tocarlos.
SAU17302
Los controles de emisiones no solo sirven
para mantener limpio el aire, sino que ade-
más resultan vitales para el funcionamiento
correcto del motor y la obtención de unas
prestaciones máximas. En los cuadros de
mantenimiento periódico siguientes se han
agrupado por separado los servicios rela-
cionados con el control de emisiones. Di-
chos servicios requieren datos,
conocimientos y equipos especializados. El
mantenimiento, la sustitución o la repara-
ción de los dispositivos y sistemas de con-
trol de emisiones pueden ser realizadas por
cualquier taller o persona acreditados (si
procede). Los concesionarios Yamaha es-
tán capacitados y equipados para realizar
estos servicios específicos.
U14BS2S0.book Page 1 Wednesday, June 16, 2010 5:18 PM

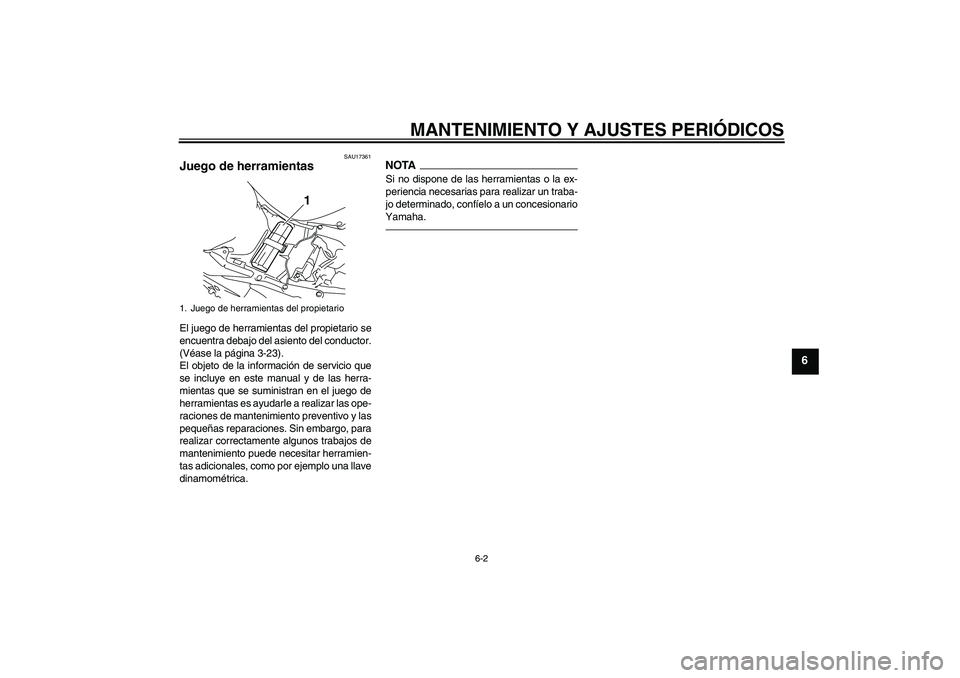

Page 57 of 112
MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-2
6
SAU17361
Juego de herramientas El juego de herramientas del propietario se
encuentra debajo del asiento del conductor.
(Véase la página 3-23).
El objeto de la información de servicio que
se incluye en este manual y de las herra-
mientas que se suministran en el juego de
herramientas es ayudarle a realizar las ope-
raciones de mantenimiento preventivo y las
pequeñas reparaciones. Sin embargo, para
realizar correctamente algunos trabajos de
mantenimiento puede necesitar herramien-
tas adicionales, como por ejemplo una llave
dinamométrica.
NOTASi no dispone de las herramientas o la ex-
periencia necesarias para realizar un traba-
jo determinado, confíelo a un concesionario
Yamaha.
1. Juego de herramientas del propietario
1
U14BS2S0.book Page 2 Wednesday, June 16, 2010 5:18 PM
Page 58 of 112

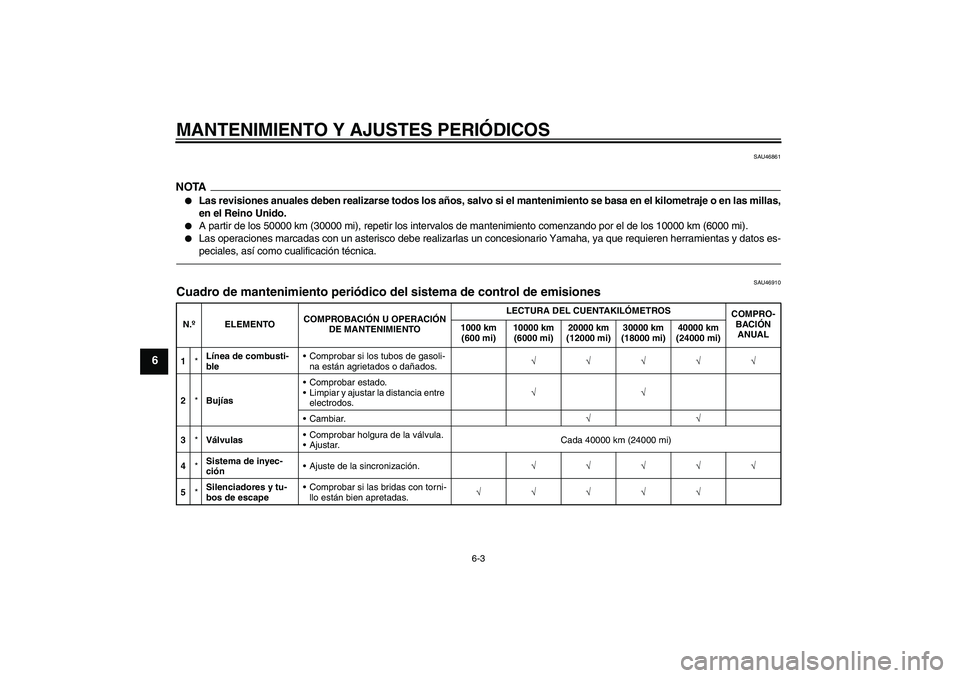

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-3
6
SAU46861
NOTA
Las revisiones anuales deben realizarse todos los años, salvo si el mantenimiento se basa en el kilometraje o en las millas,
en el Reino Unido.
A partir de los 50000 km (30000 mi), repetir los intervalos de mantenimiento comenzando por el de los 10000 km (6000 mi).
Las operaciones marcadas con un asterisco debe realizarlas un concesionario Yamaha, ya que requieren herramientas y datos es-
peciales, así como cualificación técnica.
SAU46910
Cuadro de mantenimiento periódico del sistema de control de emisiones N.ºELEMENTOCOMPROBACIÓN U OPERACIÓN
DE MANTENIMIENTOLECTURA DEL CUENTAKILÓMETROS
COMPRO-
BACIÓN
ANUAL 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
1*Línea de combusti-
bleComprobar si los tubos de gasoli-
na están agrietados o dañados.√√√√√
2*BujíasComprobar estado.
Limpiar y ajustar la distancia entre
electrodos.√√
Cambiar.√√
3*VálvulasComprobar holgura de la válvula.
Ajustar.Cada 40000 km (24000 mi)
4*Sistema de inyec-
ciónAjuste de la sincronización.√√√√√
5*Silenciadores y tu-
bos de escapeComprobar si las bridas con torni-
llo están bien apretadas.√√√√√
U14BS2S0.book Page 3 Wednesday, June 16, 2010 5:18 PM
Page 59 of 112

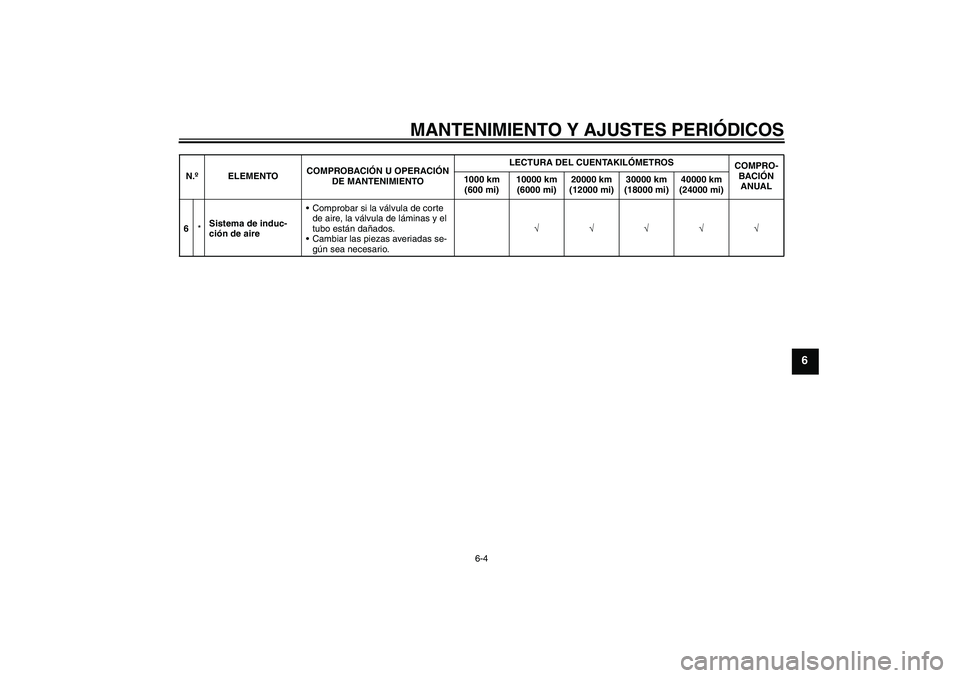

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-4
6
6*Sistema de induc-
ción de aireComprobar si la válvula de corte
de aire, la válvula de láminas y el
tubo están dañados.
Cambiar las piezas averiadas se-
gún sea necesario.√√√√√ N.ºELEMENTOCOMPROBACIÓN U OPERACIÓN
DE MANTENIMIENTOLECTURA DEL CUENTAKILÓMETROS
COMPRO-
BACIÓN
ANUAL 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
U14BS2S0.book Page 4 Wednesday, June 16, 2010 5:18 PM
Page 60 of 112

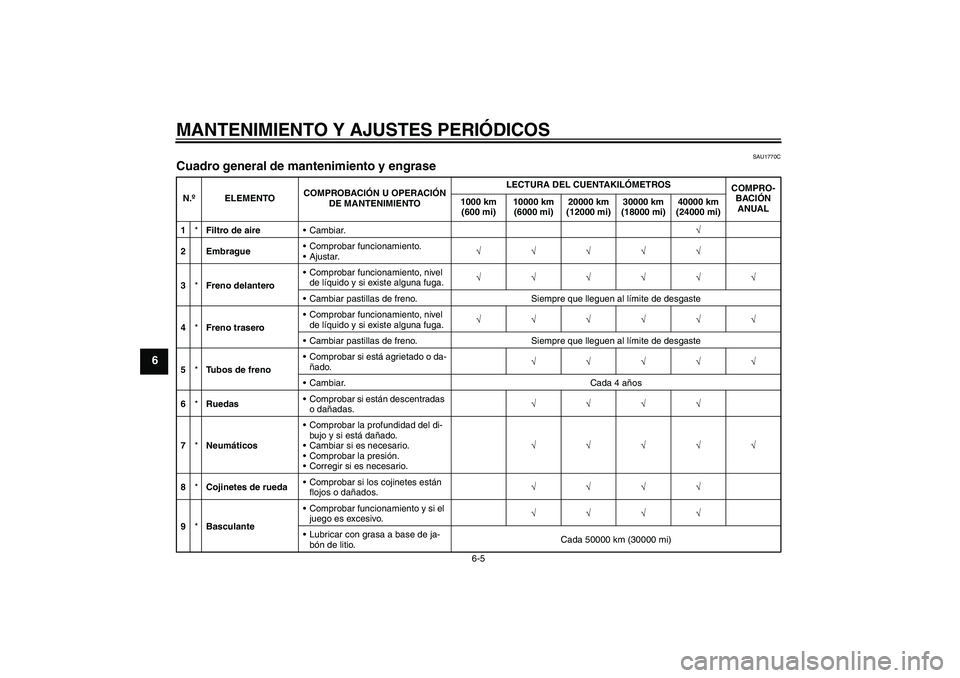

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-5
6
SAU1770C
Cuadro general de mantenimiento y engrase N.ºELEMENTOCOMPROBACIÓN U OPERACIÓN
DE MANTENIMIENTOLECTURA DEL CUENTAKILÓMETROS
COMPRO-
BACIÓN
ANUAL 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
1*Filtro de aireCambiar.√
2 EmbragueComprobar funcionamiento.
Ajustar.√√√√√
3*Freno delanteroComprobar funcionamiento, nivel
de líquido y si existe alguna fuga.√√√√√√
Cambiar pastillas de freno. Siempre que lleguen al límite de desgaste
4*Freno traseroComprobar funcionamiento, nivel
de líquido y si existe alguna fuga.√√√√√√
Cambiar pastillas de freno. Siempre que lleguen al límite de desgaste
5*Tubos de frenoComprobar si está agrietado o da-
ñado.√√√√√
Cambiar. Cada 4 años
6*RuedasComprobar si están descentradas
o dañadas.√√√√
7*NeumáticosComprobar la profundidad del di-
bujo y si está dañado.
Cambiar si es necesario.
Comprobar la presión.
Corregir si es necesario.√√√√√
8*Cojinetes de ruedaComprobar si los cojinetes están
flojos o dañados.√√√√
9*BasculanteComprobar funcionamiento y si el
juego es excesivo.√√√√
Lubricar con grasa a base de ja-
bón de litio.Cada 50000 km (30000 mi)
U14BS2S0.book Page 5 Wednesday, June 16, 2010 5:18 PM
