MANUTENZIONE E REGOLAZIONI PERIODICHE
6-34
6
HAU49823
Sostituzione dei fusibili Il fusibile principale, il fusibile dell’impianto
iniezione carburante, e le scatole fusibili che
contengono i fusibili dei circuiti individuali si
trovano sotto la sella pilota. (Vedere pagina
3-25.)
NOTAPer accedere al fusibile dell’impianto di inie-
zione, togliere il coperchio del relè avvia-
mento tirandolo verso l’alto.
Se un fusibile è bruciato, sostituirlo come
segue.1. Girare la chiave su “OFF” e spegnere il circuito elettrico in questione.
2. Togliere il fusibile bruciato ed installare un fusibile nuovo dell’amperaggio se-
condo specifica. AVVERTENZA! Non
utilizzare un fusibile di amperaggio
superiore a quello consigliato per
evitare di provocare danni estesi
all’impianto elettrico ed eventual-
mente un incendio.
[HWA15131]
1. Fusibile dell’impianto di iniezione carburante
2. Fusibile di riserva sistema iniezione carbu- rante
3. Scatola fusibili
4. Fusibile principale
1
2 3
4
1. Fusibile accensione
2. Fusibile sistema di segnalazione
3. Fusibile della valvola a farfalla elettronica
4. Fusibile di backup (per orologio digitale e si-
stema immobilizzatore)
5. Fusibile ventola radiatore destra
6. Fusibile ventola radiatore sinistra
7. Fusibile di riserva
8. Fusibile indicatore di direzione
9. Fusibile del parastrappi sterzo
10.Fusibile faro
6
5
4
3
2
1
9
10
8
7
7
1. Coperchio relè avviamento
2. Fusibile dell’impianto di iniezione carburante
3. Fusibile di riserva sistema iniezione carbu- rante
1
2
3
U1KBH1H0.book Page 34 Monday, July 2, 2012 11:21 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-35
6
3. Girare la chiave su “ON” ed accendereil circuito elettrico in questione per con-
trollare se l’apparecchiatura funziona.
4. Se nuovamente il fusibile brucia subi- to, fare controllare l’impianto elettrico
da un concessionario Yamaha.
HAU39013
Sostituzione di una lampada faro Questo modello è equipaggiato con lampa-
de faro alogene. Se una lampada faro bru-
cia, sostituirla come segue:ATTENZIONE
HCA10650
Stare attenti a non danneggiare le se-
guenti parti:●
Lampadina del faro
Non toccare la parte di vetro della
lampadina del faro, per mantenerla
priva di olio, altrimenti si influirebbe
negativamente sulla trasparenza
del vetro, sulla luminosità e sulla
durata della lampadina. Eliminare
completamente ogni traccia di
sporco e le impronte delle dita sulla
lampadina utilizzando un panno
inumidito con alcool o diluente.
●
Lente del faro
Non attaccare nessun tipo di pelli-
cola colorata o di adesivo sul tra-
sparente del faro.
Non utilizzare lampadine del faro di
potenza superiore a quella specifi-
cata.
1. Smontare il cappuccio coprilampada
ruotandolo in senso antiorario.
2. Scollegare il connettore faro.
Fusibili secondo specifica:
Fusibile principale:
50.0 A
Fusibile del faro: 20.0 A
Fusibile dell’impianto di segnalazio-
ne: 7.5 A
Fusibile dell’accensione: 15.0 A
Fusibile della ventola del radiatore:
10.0 A × 2
Fusibile dell’indicatore di direzione: 7.5 A
Fusibile del parastrappi sterzo: 7.5 A
Fusibile dell’impianto di iniezione
carburante: 15.0 A
Fusibile di backup:
7.5 A
Fusibile della valvola a farfalla elet-
trica:
7.5 A1. Non toccare la parte di vetro della lampadi-
na.
1. Coprilampada del faro
1
U1KBH1H0.book Page 35 Monday, July 2, 2012 11:21 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-36
6
3. Sganciare il portalampada faro e poitogliere la lampada bruciata.
4. Posizionare una lampada faro nuova e poi fissarla con il portalampada.
5. Collegare il connettore faro.
6. Installare il cappuccio coprilampada ruotandolo in senso orario. 7. Se necessario, fare regolare il fascio
luce da un concessionario Yamaha.
HAU24181
Lampada biluce fanalino/stop Questo modello è equipaggiato con una
lampada biluce fanalino/stop a LED.
Se la lampada biluce fanalino/stop non si
accende, farla controllare da un concessio-
nario Yamaha.

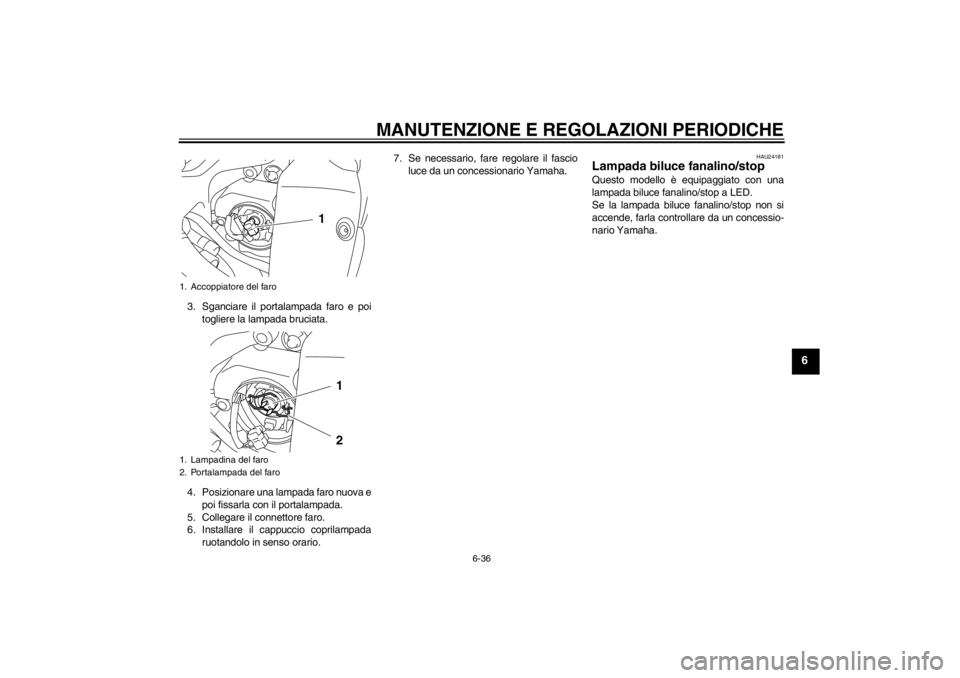

1. Accoppiatore del faro
1. Lampadina del faro
2. Portalampada del faro
1
12
U1KBH1H0.book Page 36 Monday, July 2, 2012 11:21 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-37
6
HAU24204
Sostituzione della lampada indi-
catore di direzione 1. Togliere la lente indicatore di direzionetogliendo la vite.
2. Togliere la lampada bruciata premen- dola e girandola in senso antiorario. 3. Inserire una lampada nuova nel porta-
lampada con cavetto, premerla e poi
girarla in senso orario fino a quando si
blocca.
4. Installare la coppetta installando la vi-
te. ATTENZIONE: Non stringere ec-
cessivamente la vite, altrimenti la
lente potrebbe rompersi.
[HCA11191] HAU24313
Sostituzione della lampada luce
targa 1. Togliere il gruppo luce targa togliendo
le viti.
2. Togliere il cavetto portalampada luce targa (insieme alla lampada) estraen-
dolo.

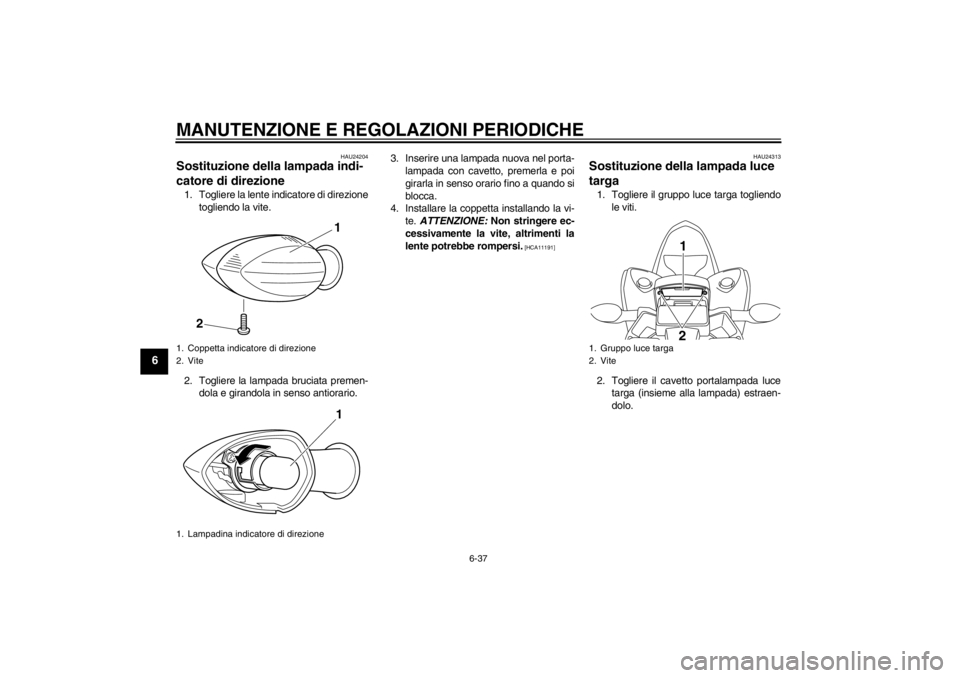

1. Coppetta indicatore di direzione
2. Vite
1. Lampadina indicatore di direzione
1
2
1
1. Gruppo luce targa
2. Vite
1
2
U1KBH1H0.book Page 37 Monday, July 2, 2012 11:21 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-38
6
3. Togliere la lampada bruciata estraen-dola.
4. Inserire una lampada nuova nel porta- lampada con cavetto.
5. Installare il portalampada con cavetto
(insieme alla lampada) premendolo.
6. Installare il gruppo luce targa installan- do le viti.
HAU44940
Luce di posizione anteriore Questo modello è equipaggiato con una
luce di posizione anteriore a LED.
Se la luce di posizione anteriore non si ac-
cende, farla controllare da un concessiona-
rio Yamaha.
HAU24350
Come supportare il motociclo Poiché questo modello non dispone di un
cavalletto centrale, osservare le seguenti
precauzioni quando si rimuovono la ruota
anteriore e posteriore o si eseguono altri la-
vori di manutenzione che richiedono che il
motociclo stia diritto. Prima di iniziare qual-
siasi lavoro di manutenzione, controllare
che il motociclo sia in una posizione stabile
ed in piano. Per una maggiore stabilità, si
può mettere una cassa di legno robusta sot-
to il motore.
Per la manutenzione della ruota anterio-
re
1. Stabilizzare la parte posteriore del mo- tociclo con un cavalletto per motociclo
o, se questo non fosse disponibile,
mettendo un cric sotto il telaio davanti
alla ruota posteriore.
2. Sollevare la ruota anteriore da terra utilizzando un cavalletto per motocicli.
Per la manutenzione della ruota poste-
riore
Sollevare la ruota posteriore da terra con un
cavalletto per motociclo o, se questo non
fosse disponibile, mettendo un cric sotto

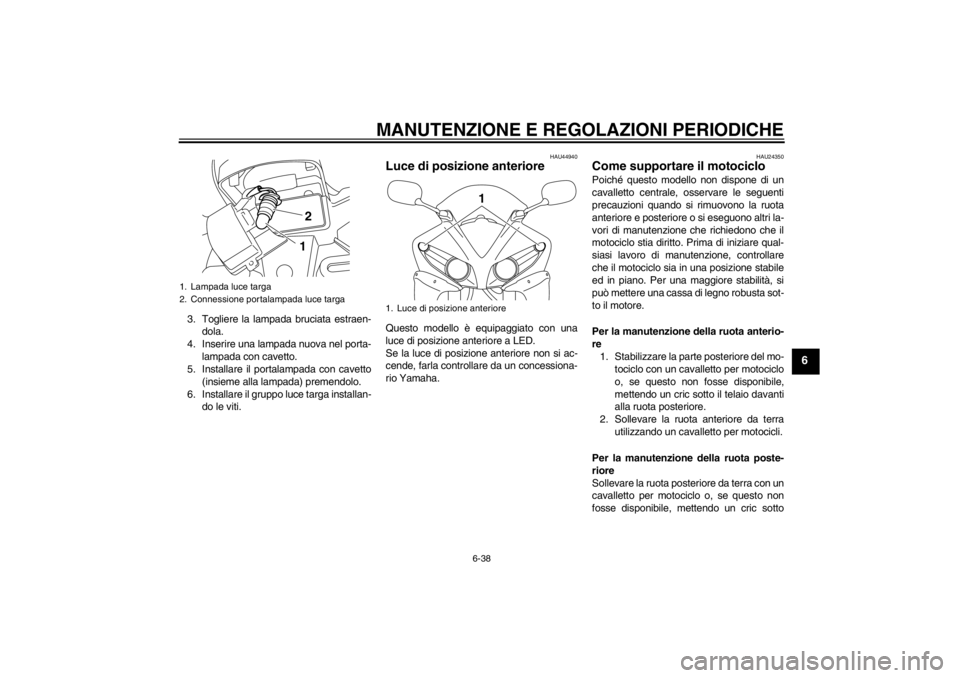

1. Lampada luce targa
2. Connessione portalampada luce targa
12
1. Luce di posizione anteriore
1
U1KBH1H0.book Page 38 Monday, July 2, 2012 11:21 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-39
6
ciascun lato del telaio davanti alla ruota po-
steriore, oppure sotto ciascun lato del for-
cellone.
HAU25871
Ricerca ed eliminazione guasti Sebbene i motocicli Yamaha subiscano un
rigoroso controllo prima della spedizione
dalla fabbrica, si possono verificare dei gua-
sti durante il funzionamento. Eventuali pro-
blemi nei sistemi di alimentazione del
carburante, di compressione o di accensio-
ne, per esempio, possono provocare diffi-
coltà all’avviamento o perdite di potenza.
Le tabelle di ricerca ed eliminazione guasti
che seguono rappresentano una guida rapi-
da e facile per controllare questi impianti vi-
tali. Tuttavia, se il motociclo dovesse
richiedere riparazioni, consigliamo di portar-
lo da un concessionario Yamaha, i cui tec-
nici esperti sono in possesso degli attrezzi,
dell’esperienza e delle nozioni necessari
per l’esecuzione di una corretta manuten-
zione del motociclo.
Usare soltanto ricambi originali Yamaha. Le
imitazioni possono essere simili ai ricambi
originali Yamaha, ma spesso sono di quali-
tà inferiore, hanno durata minore e possono
provocare riparazioni costose.
AVVERTENZA
HWA15141
Quando si controlla l’impianto del carbu-
rante, non fumare, ed accertarsi che non
ci siano fiamme libere o scintille nelle vi-
cinanze, comprese le fiamme pilota discaldaacqua o fornaci. La benzina o i va-
pori di benzina possono accendersi o
esplodere, provocando gravi infortuni o
danni materiali.
U1KBH1H0.book Page 39 Monday, July 2, 2012 11:21 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-40
6
HAU42503

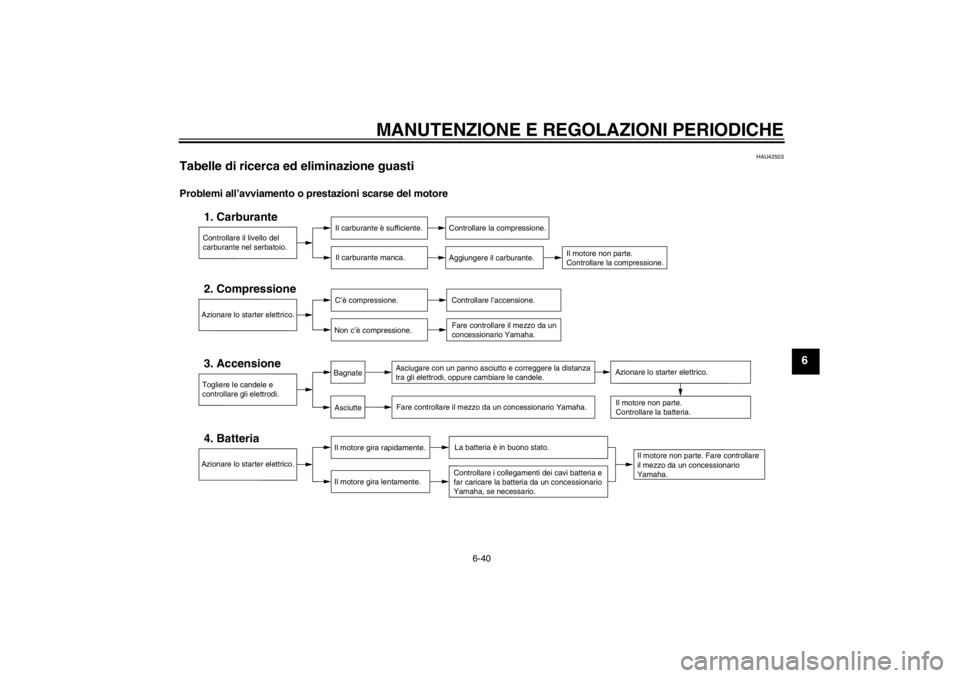

Tabelle di ricerca ed eliminazione guasti Problemi all’avviamento o prestazioni scarse del motore
Controllare il livello del
carburante nel serbatoio.1. Carburante
Il carburante è sufficiente.Il carburante manca.
Controllare la compressione.
Aggiungere il carburante.
Il motore non parte.
Controllare la compressione.
Azionare lo starter elettrico.2. Compressione
C’è compressione.
Non c’è compressione.
Controllare l’accensione. Fare controllare il mezzo da un
concessionario Yamaha.
Togliere le candele e
controllare gli elettrodi.3. Accensione
Asciugare con un panno asciutto e correggere la distanza
tra gli elettrodi, oppure cambiare le candele.
Fare controllare il mezzo da un concessionario Yamaha.
Il motore non parte. Fare controllare
il mezzo da un concessionario
Yamaha.
Il motore non parte.
Controllare la batteria.
Azionare lo starter elettrico.4. Batteria
Il motore gira rapidamente.
Il motore gira lentamente.
La batteria è in buono stato.Controllare i collegamenti dei cavi batteria e
far caricare la batteria da un concessionario
Yamaha, se necessario.
AsciutteBagnate
Azionare lo starter elettrico.
U1KBH1H0.book Page 40 Monday, July 2, 2012 11:21 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-41
6
Surriscaldamento del motore
AVVERTENZA
HWAT1040
●
Non togliere il tappo radiatore quando il motore e il radiatore sono caldi. Liquido bollente e vapore possono fuoriuscire sot-
to pressione e provocare lesioni gravi. Ricordarsi di aspettare fino a quando il motore si è raffreddato.
●
Mettere un panno spesso, come un asciugamano, sul tappo radiatore, e poi girarlo lentamente in senso antiorario fino al
fermo, per permettere alla pressione residua di fuoriuscire. Quando cessa il sibilo, premere il tappo mentre lo si gira in sen-
so antiorario, e poi toglierlo.
NOTASe non si dispone di liquido refrigerante, in sua vece si può us are provvisoriamente dell’acqua del rubinetto, a patto che la si sostituisca al
più presto possibile con il liquido refrigerante consigliato.Attendere fino a
quando il motore
si è raffreddato.
Controllare il livello del liquido
refrigerante nel serbatoio e nel
radiatore.
Il livello del liquido
refrigerante è corretto.Il livello del liquido refrigerante
è basso. Verificare che non ci
siano perdite nel sistema di
raffreddamento.
Fare controllare e riparare il
sistema di raffreddamento da un
concessionario Yamaha.
Aggiungere liquido refrigerante.
(Vedere NOTA.)
Accendere il motore. Se il motore si surriscalda ancora, fare
controllare e riparare il sistema di raffreddamento da un
concessionario Yamaha.
Ci sono
delle perdite.
Non ci sono
perdite.
U1KBH1H0.book Page 41 Monday, July 2, 2012 11:21 AM

PULIZIA E RIMESSAGGIO DEL MOTOCICLO
7-1
7
HAU37833
Verniciatura opaca, prestare at-
tenzione ATTENZIONE
HCA15192
Alcuni modelli sono equipaggiati con
parti a verniciatura opaca. Prima della
pulizia del veicolo, si raccomanda di
consultare un concessionario Yamaha
per consigli sui prodotti da usare. L’uti-
lizzo di spazzole, prodotti chimici forti o
detergenti aggressivi per la pulizia di
queste parti può graffiare o danneggiar-
ne la superficie. Si raccomanda inoltre di
non applicare cera su nessuna parte con
verniciatura opaca.
HAU36904
Pulizia Benché la struttura aperta di un motociclo ri-
veli tutti gli aspetti attraenti della sua tecno-
logia, essa la rende anche più vulnerabile.
Ruggine e corrosione possono svilupparsi
malgrado l’impiego di componenti di alta
qualità. Un tubo di scarico arrugginito po-
trebbe non dare nell’occhio su una macchi-
na, ma comprometterebbe
irrimediabilmente l’estetica di un motociclo.
Una pulizia frequente e appropriata non
soddisfa soltanto le condizioni di garanzia,
bensì mantiene l’estetica del motociclo, ne
allunga la durata e ne ottimizza le prestazio-
ni.
Prima della pulizia1. Coprire le uscite gas di scarico con un sacchetto di plastica dopo che il moto-
re si è raffreddato.
2. Accertarsi che tutti i tappi ed i coperchi, i connettori e gli elementi di connessio-
ne elettrici, cappucci candele compre-
si, siano ben serrati.
3. Eliminare lo sporco difficile da trattare, come l’olio bruciato sul carter, con uno
sgrassante ed una spazzola, ma non
applicare mai questi prodotti sui para-
olio, sulle guarnizioni, sui pignoni, sulla catena di trasmissione e sui perni ruo-
te. Sciacquare sempre lo sporco ed il
prodotto sgrassante con acqua.
Pulizia
ATTENZIONE
HCA15092
●
Evitare di usare detergenti per ruote
fortemente acidi, specialmente sul-
le ruote a raggi. Se si utilizzano pro-
dotti del genere sullo sporco
particolarmente ostinato, non la-
sciare il detergente sulla superficie
interessata più a lungo di quanto in-
dicato sulle istruzioni per l’uso.
Inoltre sciacquare a fondo la super-
ficie con acqua, asciugarla imme-
diatamente e poi applicare uno
spray protettivo anticorrosione.
●
Metodi di lavaggio errati possono
danneggiare le parti in plastica
(quali le carenature, i pannelli, i pa-
rabrezza, le lenti faro, le lenti pan-
nello strumenti ecc.) e le marmitte.
Per pulire la plastica, usare soltanto
un panno o una spugna soffici e pu-
liti. Tuttavia, se non è possibile puli-
re a fondo le parti in plastica con
acqua, è possibile utilizzare un de-
tergente neutro diluito in acqua. Ac-
certarsi di sciacquare con
U1KBH1H0.book Page 1 Monday, July 2, 2012 11:21 AM

PULIZIA E RIMESSAGGIO DEL MOTOCICLO
7-2
7
abbondante acqua ogni residuo di
detergente poiché è dannoso per le
parti in plastica.
●
Non utilizzare prodotti chimici forti
sulle parti in plastica o sulle marmit-
te. Accertarsi di non utilizzare panni
o spugne che siano stati in contatto
con prodotti di pulizia forti o abrasi-
vi, solvente o diluente, carburante
(benzina), prodotti per rimuovere o
inibire la ruggine, liquido freni, anti-
gelo o elettrolito.
●
Non utilizzare macchine di lavaggio
con getti d’acqua ad alta pressione
o di vapore, perché possono provo-
care infiltrazioni d’acqua e deterio-
ramenti nelle seguenti zone: tenute
(dei cuscinetti ruota e del forcello-
ne, forcella e freni), vani portaog-
getti, componenti elettrici
(connettori, elementi di connessio-
ne, strumenti, interruttori e luci),
tubi sfiato e ventilazione.
●
Per i motocicli muniti di parabrezza:
Non usare detergenti forti o spugne
dure che provocherebbero opacità
o graffi. Alcuni prodotti detergenti
per la plastica possono lasciare
graffi sul parabrezza. Provare il pro-
dotto su una piccola parte nascosta
del parabrezza per accertarsi chenon lasci segni. Se il parabrezza è
graffiato, usare un preparato luci-
dante di qualità per plastica dopo il
lavaggio.
Dopo l’utilizzo normaleTogliere lo sporco con acqua calda, un de-
tergente neutro ed una spugna soffice e pu-
lita, e poi sciacquare a fondo con acqua
pulita. Utilizzare uno spazzolino da denti o
uno scovolino per bottiglie per le zone di dif-
ficile accesso. Lo sporco difficile da trattare
e gli insetti si eliminano più facilmente co-
prendo la superficie interessata con un pan-
no bagnato qualche minuto prima della
pulizia.
Dopo la guida nella pioggia, vicino al maree su strade su cui è stato sparso del salePoiché il sale marino o quello sparso sulle
strade in inverno è estremamente corrosivo
in combinazione con l’acqua, ogni volta che
si è utilizzato il mezzo nella pioggia, vicino al
mare e su strade su cui è stato sparso del
sale procedere come segue.NOTAIl sale sparso sulle strade in inverno può re-
starvi fino alla primavera.
1. Lavare il motociclo con acqua fredda e
con un detergente neutro, dopo che il
motore si è raffreddato.
ATTENZIONE: Non usare acqua cal-
da, in quanto aumenta l’azione cor-
rosiva del sale.
[HCA10791]
2. Dopo aver asciugato il motociclo, per prevenire la corrosione, consigliamo di
applicare uno spray protettivo su tutte
le superfici metalliche, comprese quel-
le cromate e nichelate (tranne che sul-
le marmitte di titanio).
Pulizia delle marmitte di titanioQuesto modello è equipaggiato con marmit-
te di titanio che richiedono le seguenti pro-
cedure speciali di pulizia.●
Per pulire le marmitte di titanio, usare
soltanto un panno o una spugna soffi-
ci, puliti, con detergente neutro ed ac-
qua. Tuttavia, se non si riesce a pulire
completamente le marmitte con un de-
tergente neutro, si possono usare pro-
dotti alcalini ed una spazzola morbida.
●
Non usare mai preparati o altri tratta-
menti speciali per pulire le marmitte di
titanio, in quanto asporterebbero la fi-
nitura della superficie esterna delle
marmitte.
U1KBH1H0.book Page 2 Monday, July 2, 2012 11:21 AM
