MANUTENZIONE E REGOLAZIONI PERIODICHE
6-14
6
8. Installare il bullone drenaggio olio e laguarnizione nuova, quindi stringere il
bullone alla coppia di serraggio secon-
do specifica.
9. Rabboccare con la quantità specifica- ta dell’olio motore consigliato e poi in-
stallare e stringere il tappo
riempimento olio.
NOTARicordarsi di pulire con uno straccio l’olio
eventualmente versato sulle parti dopo che
il motore e l’impianto di scarico si sono raf-
freddati.ATTENZIONE
HCA11620
●
Per prevenire slittamenti della fri-
zione (dato che l’olio motore lubrifi-
ca anche la frizione), non miscelare
additivi chimici all’olio. Non utilizza-
re oli con specifica diesel “CD” o oli
di qualità superiore a quella specifi-
cata. Inoltre non usare oli con eti-
chetta “ENERGY CONSERVING II”
(CONSERVANTE ENERGIA II) o su-
periore.
●
Accertarsi che non penetrino corpi
estranei nel carter.
10. Accendere il motore e lasciarlo girare
al minimo per diversi minuti mentre si
verifica che non presenti perdite di
olio. In caso di perdite di olio, spegnere
immediatamente il motore e cercarne
le cause.NOTADopo l’accensione del motore, la spia livello
olio motore deve spegnersi, se il livello
dell’olio è sufficiente.ATTENZIONE
HCA10401
Se la spia livello olio lampeggia o resta
accesa anche se il livello dell’olio è ap-
propriato, spegnere immediatamente il
motore e far controllare il veicolo da un
concessionario Yamaha.11. Spegnere il motore, attendere qualcheminuto per far depositare l’olio, quindi
controllare il livello dell’olio e correg-
gerlo se necessario.
12. Installare le carenature.
1. Chiave dinamometricaCoppia di serraggio: Cartuccia filtro olio:17 Nm (1.7 m·kgf, 12 ft·lbf)
Coppia di serraggio: Bullone drenaggio olio:
43 Nm (4.3 m·kgf, 31 ft·lbf)
1
Olio motore consigliato: Vedere pagina 8-1.
Quantità di olio: Senza la sostituzione della cartuc-
cia filtro olio:
3.73 L (3.94 US qt, 3.28 Imp.qt)
Con la sostituzione della cartuccia
filtro olio:
3.93 L (4.15 US qt, 3.46 Imp.qt)
U1KBH1H0.book Page 14 Monday, July 2, 2012 11:21 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-15
6
HAU20070
Liquido refrigerante Prima di utilizzare il mezzo, controllare sem-
pre il livello del liquido refrigerante. Inoltre si
deve cambiare il liquido refrigerante agli in-
tervalli specificati nella tabella della manu-
tenzione periodica e lubrificazione.
HAU38173
Per controllare il livello del liquido refri-
gerante1. Posizionare il veicolo su una superficie piana e mantenerlo diritto.NOTA●
Si deve controllare il livello del liquido
refrigerante con il motore freddo, in
quanto il livello varia a seconda della
temperatura del motore.
●
Accertarsi che il veicolo sia diritto du-
rante il controllo del livello del liquido
refrigerante. Basta una lieve inclina-
zione laterale per provocare errori nel
controllo.
2. Controllare il livello del liquido refrige-
rante nel serbatoio liquido refrigerante.NOTAIl livello del liquido refrigerante deve trovarsi
tra i riferimenti livello min. e max.
3. Se il livello del liquido refrigerante èall’altezza o al di sotto del riferimento
livello min., togliere il coperchio del
serbatoio liquido refrigerante rimuo-
vendo i bulloni, aprire il tappo serbato-
io liquido refrigerante, quindi
aggiungere liquido refrigerante fino al
riferimento livello max.
AVVERTENZA! Togliere solo il tap-
po serbatoio liquido refrigerante.
Non tentare mai di togliere il tappo
radiatore quando il motore è caldo.
[HWA15161]
ATTENZIONE: Se non si di-
spone di liquido refrigerante, utiliz-
zare al suo posto acqua distillata o
acqua del rubinetto non calcarea.
Non utilizzare acqua calcarea o sa-
lata, in quanto sono dannose per il motore. Se si è usata dell’acqua al
posto del refrigerante, sostituirla
con refrigerante al più presto possi-
bile, altrimenti l’impianto di raffred-
damento non sarebbe protetto dal
gelo e dalla corrosione. Se si è ag-
giunta acqua al refrigerante, far
controllare al più presto possibile
da un concessionario Yamaha il
contenuto di refrigerante, altrimenti
l’efficacia del liquido refrigerante si
riduce.
[HCA10472]

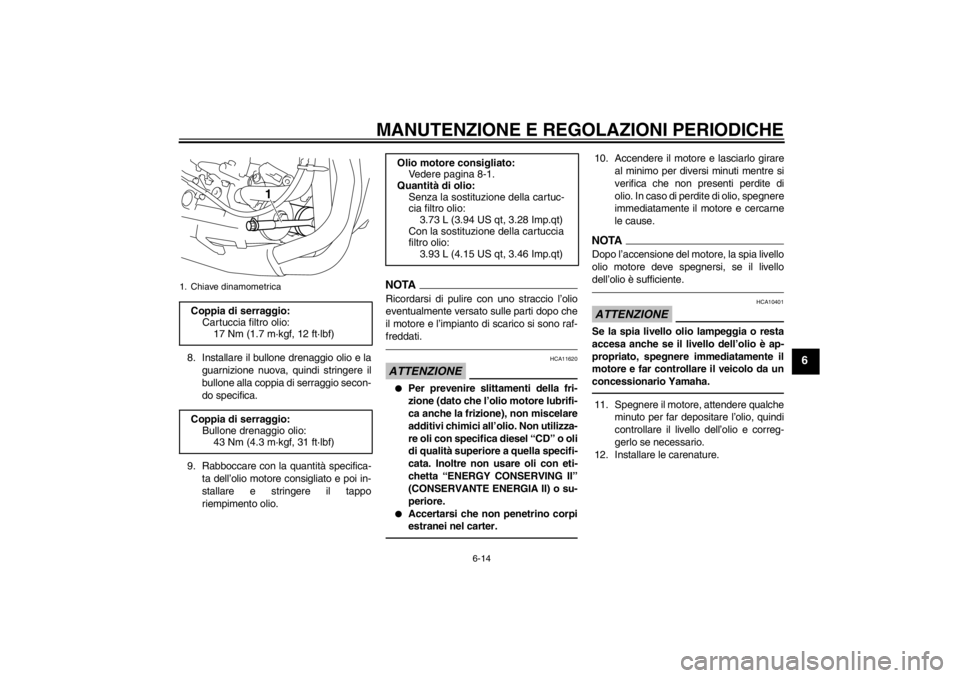

1. Serbatoio liquido refrigerante
2. Riferimento livello max.
3. Riferimento di livello min.
1
3 2
1. Copertura del serbatoio del liquido refrige-
rante
2. Bullone
1
2
U1KBH1H0.book Page 15 Monday, July 2, 2012 11:21 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-16
6
4. Chiudere il tappo serbatoio, quindimontare il coperchio del tappo serba-
toio liquido refrigerante inserendo i
bulloni.
HAU47303
Per cambiare il liquido refrigerante1. Posizionare il veicolo su una superficie piana e lasciare raffreddare il motore,
se necessario.
2. Togliere le carenature B e C. (Vedere pagina 6-9.)
3. Posizionare un contenitore sotto il mo- tore per raccogliere il liquido refrige-
rante usato. 4. Togliere il tappo radiatore.
AVVERTENZA! Non tentare mai ditogliere il tappo radiatore quando il
motore è caldo.
[HWA10381]
5. Togliere il bullone drenaggio liquido re- frigerante e la rispettiva guarnizione
per scaricare il sistema di raffredda-
mento. 6. Rimuovere il coperchio del serbatoio li-
quido refrigerante togliendo i bulloni,
quindi rimuovere il tappo serbatoio li-
quido refrigerante.
1. Tappo serbatoio liquido refrigeranteCapacità serbatoio liquido refrige-
rante (fino al riferimento livello
max.):0.25 L (0.26 US qt, 0.22 Imp.qt)
1
1. Tappo radiatore
1
1. Bullone drenaggio liquido refrigerante
2. Guarnizione
1. Copertura del serbatoio del liquido refrige-
rante
2. Bullone
12
1
2
U1KBH1H0.book Page 16 Monday, July 2, 2012 11:21 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-17
6
7. Rimuovere il serbatoio liquido refrige-rante togliendo i bulloni, quindi capo-
volgere il serbatoio per svuotarlo.
8. Dopo aver scaricato completamente il liquido refrigerante, sciacquare a fon-
do il sistema di raffreddamento con ac-
qua di rubinetto pulita. 9. Installare il serbatoio liquido refrige-
rante installando i bulloni.
10. Installare il bullone drenaggio liquido refrigerante e la guarnizione nuova,
quindi stringere il bullone alla coppia di
serraggio secondo specifica.
11. Versare il liquido refrigerante consi- gliato nel serbatoio fino al riferimento
livello max. e poi installare il tappo ser-
batoio liquido refrigerante.
12. Versare il liquido refrigerante consi- gliato nel radiatore fino a riempirlo. 13. Installare il tappo radiatore, accendere
il motore, farlo girare al minimo per di-
versi minuti e poi spegnerlo.
14. Togliere il tappo radiatore per control- lare il livello del liquido refrigerante nel
radiatore. Se necessario, rabboccare
fino a quando il liquido refrigerante
raggiunge la sommità del radiatore,
poi installare il tappo radiatore.
15. Accendere il motore e verificare che il veicolo non presenti perdite di liquido
refrigerante. In caso di perdite di liqui-
do refrigerante, far controllare il siste-
ma di raffreddamento da un
concessionario Yamaha.1. Tappo serbatoio liquido refrigerante
1. Serbatoio liquido refrigerante
2. Bullone
1
1
2
Coppia di serraggio:Bullone drenaggio liquido refrige-
rante:7 Nm (0.7 m·kgf, 5.1 ft·lbf)
Rapporto di miscelazione antige-
lo/acqua:
1:1
Antigelo consigliato: Antigelo di alta qualità al glicole eti-
lenico contenente inibitori di corro-
sione per motori in alluminio
Quantità di liquido refrigerante:
Capacità radiatore (circuito compre-
so):2.73 L (2.89 US qt, 2.40 Imp.qt)
Capacità serbatoio liquido refrige-
rante (fino al riferimento livello
max.): 0.25 L (0.26 US qt, 0.22 Imp.qt)
U1KBH1H0.book Page 17 Monday, July 2, 2012 11:21 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-18
6
16. Installare il coperchio del tappo serba-toio liquido refrigerante installando i
bulloni.
17. Installare le carenature.
HAU36764
Elemento filtrante Si deve sostituire l’elemento filtrante agli in-
tervalli specificati nella tabella della manu-
tenzione periodica e lubrificazione. Fare
sostituire l’elemento filtrante da un conces-
sionario Yamaha.
HAU44734
Controllo del regime del minimo Controllare il regime del minimo e, se ne-
cessario, farlo correggere da un concessio-
nario Yamaha.
Regime del minimo:1150–1250 giri/min.
U1KBH1H0.book Page 18 Monday, July 2, 2012 11:21 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-19
6
HAU21384
Controllo del gioco della mano-
pola acceleratore Il gioco della manopola acceleratore do-
vrebbe essere di 3.0–5.0 mm (0.12–0.20 in)
all’estremità interna della manopola accele-
ratore. Controllare periodicamente il gioco
della manopola acceleratore e, se necessa-
rio, farlo regolare da un concessionario
Yamaha.
HAU21401
Gioco valvole Il gioco valvole cambia con l’utilizzo del
mezzo, provocando un rapporto scorretto di
miscelazione di aria/carburante e/o rumoro-
sità del motore. Per impedire che ciò acca-
da, fare regolare il gioco valvole da un
concessionario Yamaha agli intervalli speci-
ficati nella tabella della manutenzione perio-
dica e lubrificazione.
HAU21776
Pneumatici I pneumatici sono l’unico punto di contatto
tra il veicolo e la strada. La sicurezza in tutte
le condizioni di guida dipende da un’area di
contatto con la strada relativamente picco-
la. Pertanto, è fondamentale mantenere
sempre i pneumatici in buone condizioni e
sostituirli agli intervalli adeguati con pneu-
matici secondo specifica.
Pressione pneumatici
Controllare sempre e, se necessario, rego-
lare la pressione pneumatici prima di met-
tersi in marcia.
AVVERTENZA
HWA10503
L’utilizzo di questo veicolo con una
pressione pneumatici scorretta può pro-
vocare infortuni gravi o il decesso a se-
guito della perdita del controllo.●
Controllare e regolare la pressione
pneumatici a freddo (ossia quando
la temperatura dei pneumatici è
uguale alla temperatura ambiente).
●
Si deve regolare la pressione pneu-
matici in funzione della velocità di
marcia e del peso totale del pilota,
del passeggero, del carico e degli
accessori omologati per questo
modello.

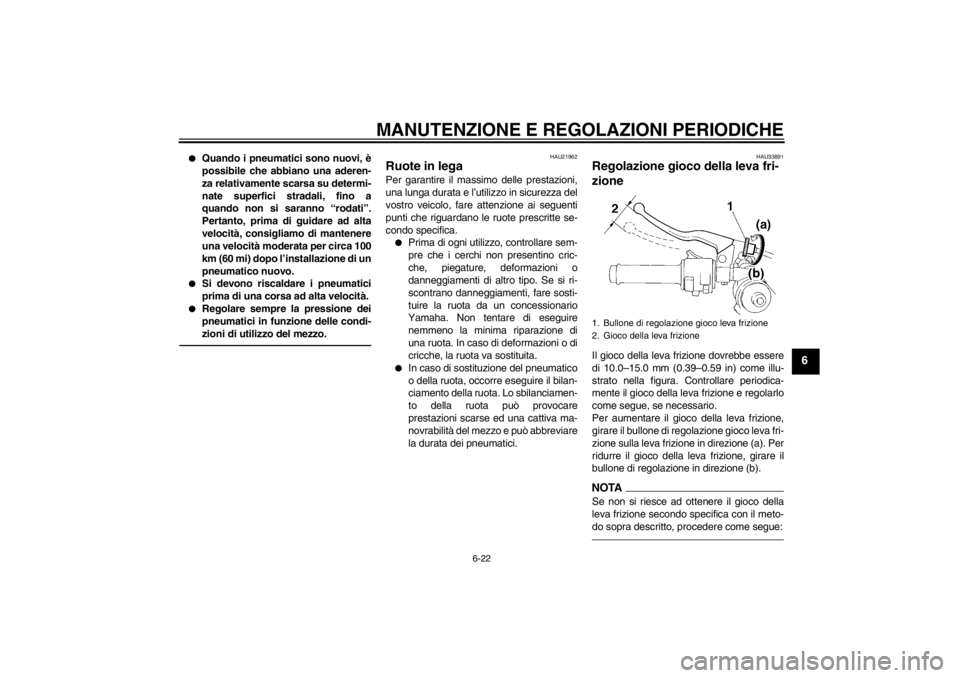

1. Gioco della manopola acceleratore
1
U1KBH1H0.book Page 19 Monday, July 2, 2012 11:21 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-20
6
AVVERTENZA
HWA10511
Non sovraccaricare mai il veicolo. L’uti-
lizzo di un veicolo sovraccarico può pro-
vocare incidenti.
Controllo dei pneumatici
Controllare sempre i pneumatici prima di
ogni utilizzo. Se la profondità battistrada
centrale è scesa al limite secondo specifica,
se ci sono chiodi o frammenti di vetro nel
pneumatico, o se il fianco è fessurato, fare
sostituire immediatamente il pneumatico da
un concessionario Yamaha.
NOTAI limiti di profondità battistrada possono dif-
ferire da nazione a nazione. Rispettare
sempre le disposizioni di legge della nazio-
ne d’impiego.
AVVERTENZA
HWA10471
●
Fare sostituire i pneumatici ecces-
sivamente consumati da un con-
cessionario Yamaha. Oltre ad
essere illegale, l’utilizzo del veicolo
con pneumatici eccessivamente
usurati riduce la stabilità di marcia e
può provocare la perdita del con-
trollo del mezzo.
●
Consigliamo di affidare la sostitu-
zione di tutte le parti in relazione
alle ruote ed ai freni, compresi i
pneumatici, ad un concessionario
Yamaha, che possiede le cono- scenze tecniche e l’esperienza ne-
cessarie.
●
Marciare a velocità moderate dopo
il cambio di un pneumatico, per per-
mettere alla superficie del pneuma-
tico di “rodarsi”, in modo da poter
sviluppare al meglio le proprie ca-
ratteristiche.
Pressione pneumatici (misurata a
pneumatici freddi): 0–90 kg (0–198 lb):Anteriore: 250 kPa (2.50 kgf/cm², 36 psi)
Po st e r io r e : 290 kPa (2.90 kgf/cm², 42 psi)
90–189 kg (198–417 lb):
Anteriore: 250 kPa (2.50 kgf/cm², 36 psi)
Po st e r io r e :
290 kPa (2.90 kgf/cm², 42 psi)
Marcia ad alta velocità: Anteriore:
250 kPa (2.50 kgf/cm², 36 psi)
Po st e r io r e : 290 kPa (2.90 kgf/cm², 42 psi)
Carico massimo*: 189 kg (417 lb)
* Peso totale del conducente, del pas-
seggero, del carico e degli accessori

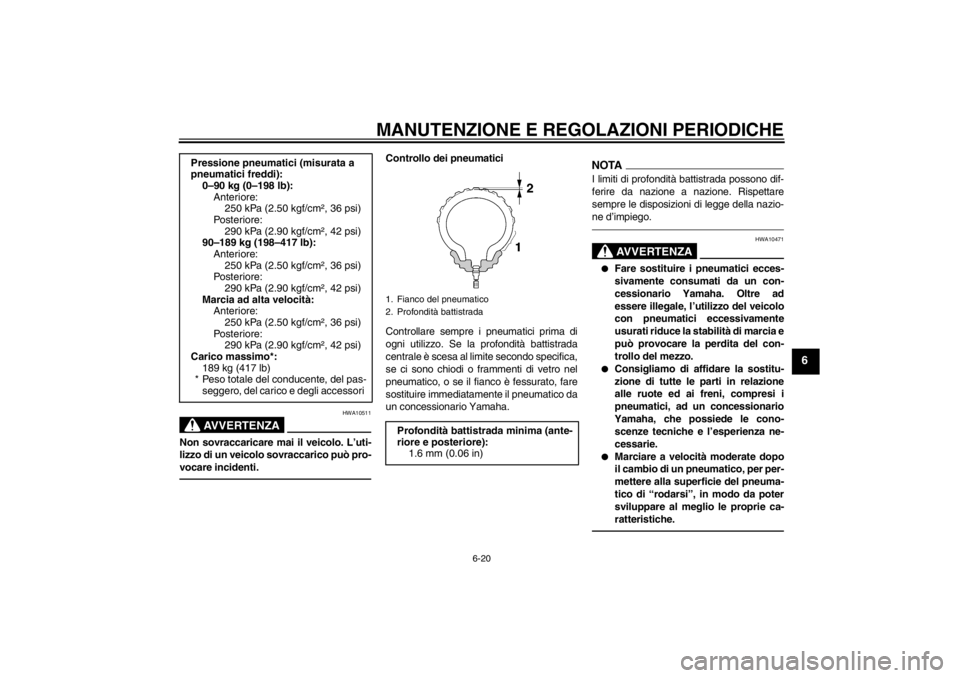

1. Fianco del pneumatico
2. Profondità battistrada
Profondità battistrada minima (ante-
riore e posteriore): 1.6 mm (0.06 in)
U1KBH1H0.book Page 20 Monday, July 2, 2012 11:21 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-21
6
Informazioni sui pneumatici
Questo motociclo è equipaggiato con pneu-
matici senza camera d’aria, valvole aria
pneumatici e ruote in lega.
I pneumatici invecchiano, anche se non
sono stati utilizzati o se sono stati utilizzati
solo occasionalmente. La presenza di cre-
pe sul battistrada e sulla gomma dei fianchi,
talvolta accompagnata dalla deformazione
della carcassa, sono un segno evidente
dell’invecchiamento. I pneumatici vecchi e
invecchiati devono essere controllati da
gommisti specializzati per appurare l’idonei-
tà a proseguirne l’uso.
AVVERTENZA
HWA10481
●
Il pneumatico anteriore e quello po-
steriore devono essere della stessa
marca e design, altrimenti le carat-
teristiche di manovrabilità del mo-
tociclo possono essere differenti,
provocando incidenti.
●
Verificare sempre che i cappucci
delle valvole siano ben stretti per
evitare perdite di pressione
dell’aria.
●
Usare soltanto le valvole per pneu-
matici e gli spilli delle valvole elen-
cati di seguito per evitare che i
pneumatici si sgonfino durante la
marcia ad alta velocità.
Dopo prove approfondite, la Yamaha Motor
Co., Ltd. ha approvato per questo modello
soltanto i pneumatici elencati di seguito.
AVVERTENZA
HWA10600
Questo motociclo è equipaggiato con
pneumatici per altissime velocità. Fare
attenzione ai seguenti punti per sfruttare
al massimo le caratteristiche di questi
pneumatici.●
Per la sostituzione, utilizzare esclu-
sivamente i pneumatici specificati.
Pneumatici diversi corrono il ri-
schio di scoppiare alle altissime ve-
locità.

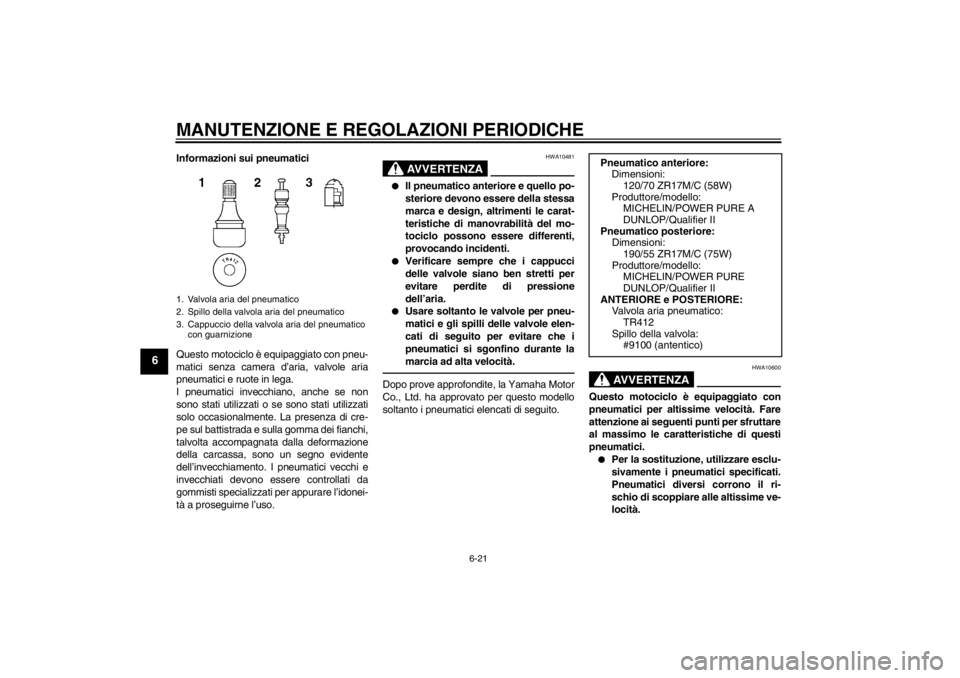

1. Valvola aria del pneumatico
2. Spillo della valvola aria del pneumatico
3. Cappuccio della valvola aria del pneumatico con guarnizione
Pneumatico anteriore:Dimensioni:
120/70 ZR17M/C (58W)
Produttore/modello: MICHELIN/POWER PURE A
DUNLOP/Qualifier II
Pneumatico posteriore: Dimensioni:
190/55 ZR17M/C (75W)
Produttore/modello: MICHELIN/POWER PURE
DUNLOP/Qualifier II
ANTERIORE e POSTERIORE: Valvola aria pneumatico:
TR412
Spillo della valvola: #9100 (antentico)
U1KBH1H0.book Page 21 Monday, July 2, 2012 11:21 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-22
6
●
Quando i pneumatici sono nuovi, è
possibile che abbiano una aderen-
za relativamente scarsa su determi-
nate superfici stradali, fino a
quando non si saranno “rodati”.
Pertanto, prima di guidare ad alta
velocità, consigliamo di mantenere
una velocità moderata per circa 100
km (60 mi) dopo l’installazione di un
pneumatico nuovo.
●
Si devono riscaldare i pneumatici
prima di una corsa ad alta velocità.
●
Regolare sempre la pressione dei
pneumatici in funzione delle condi-
zioni di utilizzo del mezzo.
HAU21962
Ruote in lega Per garantire il massimo delle prestazioni,
una lunga durata e l’utilizzo in sicurezza del
vostro veicolo, fare attenzione ai seguenti
punti che riguardano le ruote prescritte se-
condo specifica.●
Prima di ogni utilizzo, controllare sem-
pre che i cerchi non presentino cric-
che, piegature, deformazioni o
danneggiamenti di altro tipo. Se si ri-
scontrano danneggiamenti, fare sosti-
tuire la ruota da un concessionario
Yamaha. Non tentare di eseguire
nemmeno la minima riparazione di
una ruota. In caso di deformazioni o di
cricche, la ruota va sostituita.
●
In caso di sostituzione del pneumatico
o della ruota, occorre eseguire il bilan-
ciamento della ruota. Lo sbilanciamen-
to della ruota può provocare
prestazioni scarse ed una cattiva ma-
novrabilità del mezzo e può abbreviare
la durata dei pneumatici.
HAU33891
Regolazione gioco della leva fri-
zione Il gioco della leva frizione dovrebbe essere
di 10.0–15.0 mm (0.39–0.59 in) come illu-
strato nella figura. Controllare periodica-
mente il gioco della leva frizione e regolarlo
come segue, se necessario.
Per aumentare il gioco della leva frizione,
girare il bullone di regolazione gioco leva fri-
zione sulla leva frizione in direzione (a). Per
ridurre il gioco della leva frizione, girare il
bullone di regolazione in direzione (b).NOTASe non si riesce ad ottenere il gioco della
leva frizione secondo specifica con il meto-

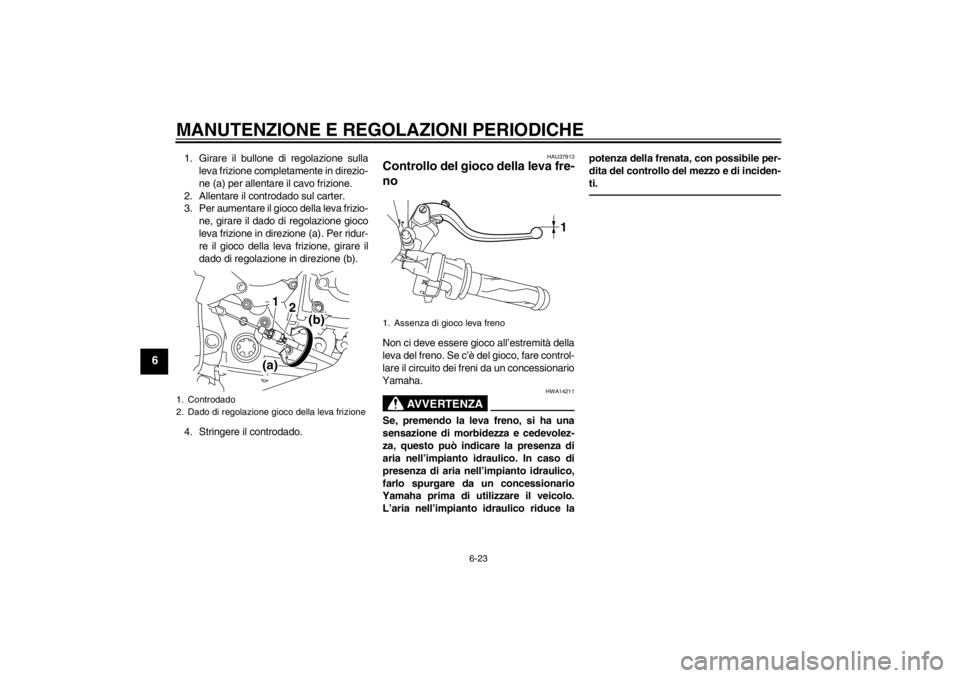

do sopra descritto, procedere come segue:1. Bullone di regolazione gioco leva frizione
2. Gioco della leva frizione
U1KBH1H0.book Page 22 Monday, July 2, 2012 11:21 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-23
6
1. Girare il bullone di regolazione sullaleva frizione completamente in direzio-
ne (a) per allentare il cavo frizione.
2. Allentare il controdado sul carter.
3. Per aumentare il gioco della leva frizio- ne, girare il dado di regolazione gioco
leva frizione in direzione (a). Per ridur-
re il gioco della leva frizione, girare il
dado di regolazione in direzione (b).
4. Stringere il controdado.
HAU37913
Controllo del gioco della leva fre-
no Non ci deve essere gioco all’estremità della
leva del freno. Se c’è del gioco, fare control-
lare il circuito dei freni da un concessionario
Yamaha.
AVVERTENZA
HWA14211
Se, premendo la leva freno, si ha una
sensazione di morbidezza e cedevolez-
za, questo può indicare la presenza di
aria nell’impianto idraulico. In caso di
presenza di aria nell’impianto idraulico,
farlo spurgare da un concessionario
Yamaha prima di utilizzare il veicolo.
L’aria nell’impianto idraulico riduce la potenza della frenata, con possibile per-
dita del controllo del mezzo e di inciden-
ti.
1. Controdado
2. Dado di regolazione gioco della leva frizione
1
2
(a) (b)
1. Assenza di gioco leva freno
1
U1KBH1H0.book Page 23 Monday, July 2, 2012 11:21 AM
