YAMAHA YZF-R1 2016 Instructieboekje (in Dutch)

Functies van instrumenten en bedieningselementen
4-31
1
2
345
6
7
8
9
10
11
12
OPMERKINGZie Remsysteem voor meer informatie
over de werking van het UBS- en ABS-sy-steem.
De remhendel is voorzien van een stelwiel
voor de positie van de remhendel. Om de
afstand tussen de remhendel en de gas-
greep af te stellen, wordt het stelwiel ge-
draaid terwijl de hendel van de gasgreep
vandaan wordt gehouden. Controleer of het
correcte instelpunt op het stelwiel tegen-
over het “ ” merkteken op de remhendel
staat.
DAU12944

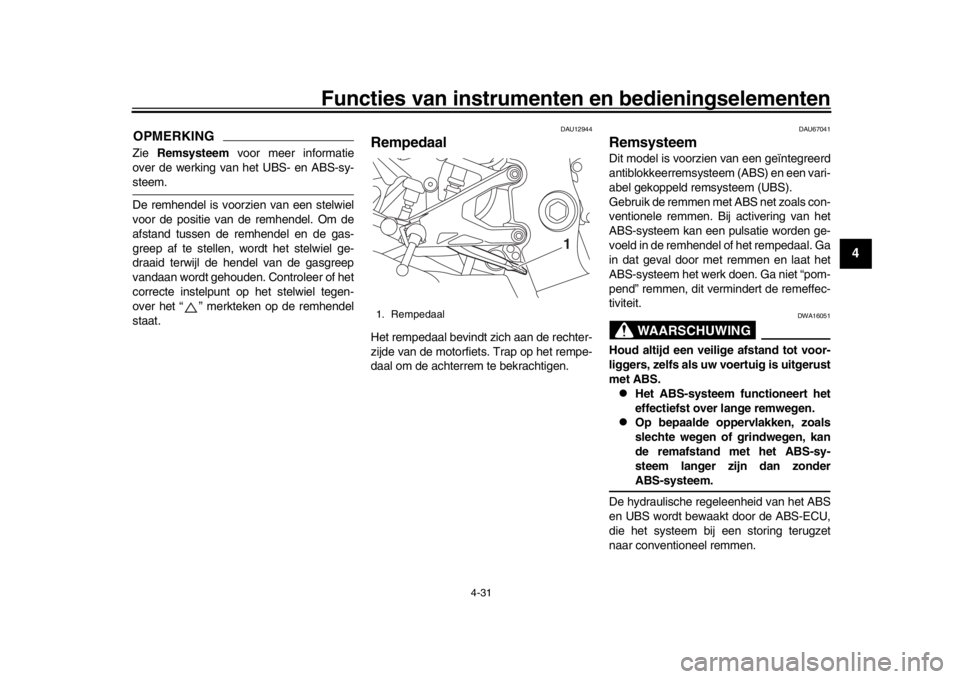

RempedaalHet rempedaal bevindt zich aan de rechter-
zijde van de motorfiets. Trap op het rempe-
daal om de achterrem te bekrachtigen.
DAU67041
RemsysteemDit model is voorzien van een geïntegreerd
antiblokkeerremsysteem (ABS) en een vari-
abel gekoppeld remsysteem (UBS).
Gebruik de remmen met ABS net zoals con-
ventionele remmen. Bij activering van het
ABS-systeem kan een pu lsatie worden ge-
voeld in de remhendel of het rempedaal. Ga
in dat geval door met remmen en laat het
ABS-systeem het werk doen. Ga niet “pom-
pend” remmen, dit vermindert de remeffec-
tiviteit.
WAARSCHUWING
DWA16051
Houd altijd een veilige afstand tot voor-
liggers, zelfs als uw voertuig is uitgerust
met ABS.
Het ABS-systeem functioneert het
effectiefst over lange remwegen.

Op bepaalde oppervlakken, zoals
slechte wegen of grindwegen, kan
de remafstand met het ABS-sy-
steem langer zijn dan zonderABS-systeem.
De hydraulische regeleenheid van het ABS
en UBS wordt bewaakt door de ABS-ECU,
die het systeem bij een storing terugzet
naar conventioneel remmen.
1. Rempedaal
1
2CR-F8199-D1.book 31 ページ ２０１５年８月２９日　土曜日　午後２時３８分

Functies van instrumenten en bedieningselementen
4-32
1
2
34
5
6
7
8
9
10
11
12
OPMERKING
Het ABS voert een zelfdiagnose uit
wanneer de machine wordt gestart en
een snelheid bereikt van 10 km/h (6
mi/h). Tijdens deze test kan de hydrau-
lische regeleenheid een “klikgeluid”
maken en kan een trilling worden ge-
voeld in de remhendel of het rempe-
daal. Dit is normaal.

Dit ABS-systeem is uitgerust met een
testfunctie waarbij de bestuurder pul-
saties kan voelen in de remhendel of
het rempedaal terwijl het ABS-sy-
steem actief is. Er is echter speciaal
gereedschap vereist, dus neem con-tact op met uw Yamaha dealer.
LET OP
DCA20100
Let op dat de wielsensor en de rotor van
de wielsensor niet beschadigd raken,
anders kan het ABS-systeem niet meernaar behoren werken.
Het variabele UBS stuurt bij bediening van
de remhendel een overeenkomende rem-
druk naar de voorrem en een variabele rem-
druk naar de achterrem. De mate van
bekrachtiging van de achterrem is afhanke-lijk van de rijpositie en leunhoek van de ma-
chine. Als alleen het rempedaal wordt
bediend, wordt er geen remdruk naar de
voorrem gestuurd.
Voor maximale remprestaties dient u gelijk-
tijdig zowel de remhendel in te knijpen als
het rempedaal in te drukken.
Wanneer gelijktijdig zowel de remhendel als
het rempedaal worden bediend, regelt het
UBS de verdeling van de remkracht tussen
de twee wielen.
OPMERKING
Het UBS functioneert pas wanneer de
machine in beweging komt.

Na het tot stilstand komen door middel
van het inknijpen van de remhendel is
het UBS nog steeds actief. Verder in-
knijpen van de remhendel leidt niet tot
een grotere remkra
cht van de achter-
rem, dus bekrachtig de achterrem als
meer remkracht vereist is (zoals bij
parkeren op een helling).
Het UBS wordt gedeactiveerd nadat
de remhendel wordt losgelaten.
Als de machine in beweging komt,wordt het UBS weer geactiveerd.
1. Opneemring voorwielsensor
2. Voorwielsensor
1. Opneemring achterwielsensor
2. Achterwielsensor
1
22
1
2CR-F8199-D1.book 32 ページ ２０１５年８月２９日　土曜日　午後２時３８分

Functies van instrumenten en bedieningselementen
4-33
1
2
345
6
7
8
9
10
11
12
DAU13075

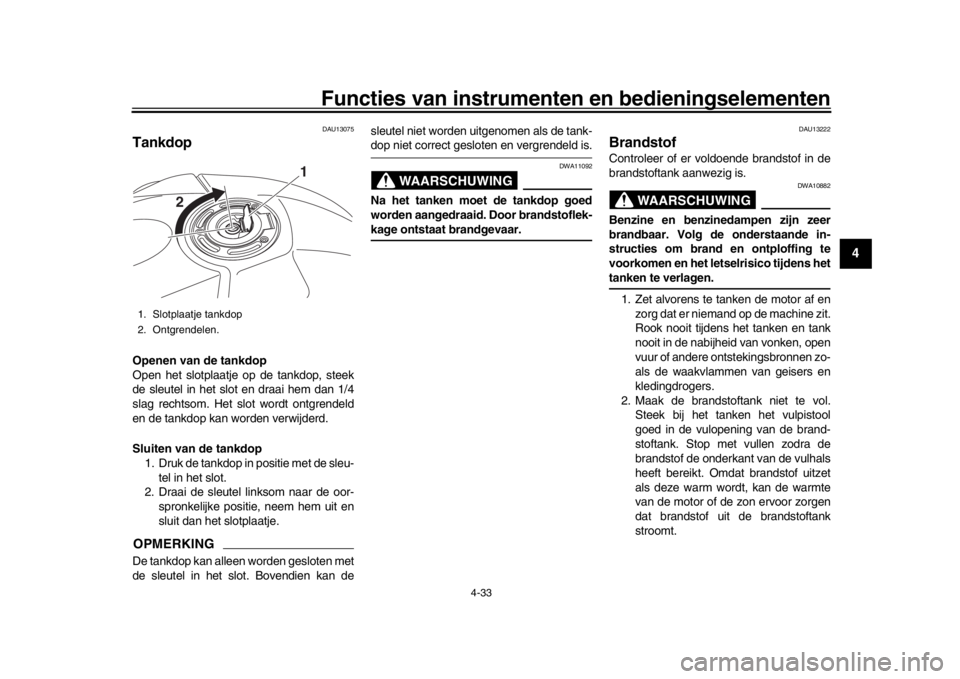

TankdopOpenen van de tankdop
Open het slotplaatje op de tankdop, steek
de sleutel in het slot en draai hem dan 1/4
slag rechtsom. Het slot wordt ontgrendeld
en de tankdop kan worden verwijderd.
Sluiten van de tankdop 1. Druk de tankdop in positie met de sleu-
tel in het slot.
2. Draai de sleutel linksom naar de oor-
spronkelijke positie, neem hem uit en
sluit dan het slotplaatje.OPMERKINGDe tankdop kan alleen worden gesloten met
de sleutel in het slot. Bovendien kan de sleutel niet worden uitgenomen als de tank-
dop niet correct gesloten en vergrendeld is.
WAARSCHUWING
DWA11092
Na het tanken moet de tankdop goed
worden aangedraaid. Door brandstoflek-kage ontstaat brandgevaar.
DAU13222
BrandstofControleer of er voldoende brandstof in de
brandstoftank aanwezig is.
WAARSCHUWING
DWA10882
Benzine en benzinedampen zijn zeer
brandbaar. Volg de onderstaande in-
structies om brand en ontploffing te
voorkomen en het letselrisico tijdens hettanken te verlagen.
1. Zet alvorens te tanken de motor af en zorg dat er niemand op de machine zit.
Rook nooit tijdens het tanken en tank
nooit in de nabijheid van vonken, open
vuur of andere ontstekingsbronnen zo-
als de waakvlammen van geisers en
kledingdrogers.
2. Maak de brandstoftank niet te vol. Steek bij het tanken het vulpistool
goed in de vulopening van de brand-
stoftank. Stop met vullen zodra de
brandstof de onderkant van de vulhals
heeft bereikt. Omdat brandstof uitzet
als deze warm wordt, kan de warmte
van de motor of de zon ervoor zorgen
dat brandstof uit de brandstoftank
stroomt.
1. Slotplaatje tankdop
2. Ontgrendelen.
1
2
2CR-F8199-D1.book 33 ページ ２０１５年８月２９日　土曜日　午後２時３８分

Functies van instrumenten en bedieningselementen
4-34
1
2
34
5
6
7
8
9
10
11
12
3. Veeg uitgestroomde brandstof onmid- dellijk af. LET OP: Veeg gemorste
brandstof onmiddellijk af met een
schone, droge, zachte doek, aange-
zien de brandstof de gelakte opper-
vlakken en kunststof delen kan
aantasten.
[DCA10072]
4. Draai de tankdop stevig vast.
WAARSCHUWING
DWA15152
Benzine is giftig en kan letsel of overlij-
den veroorzaken. Spring zorgvuldig om
met benzine. Probeer nooit om benzine
via de mond over te hevelen. Roep on-
middellijk medische hulp in nadat u ben-
zine heeft ingeslikt, veel benzinedamp
heeft ingeademd of benzine in uw ogen
heeft gekregen. Als benzine op uw huid terechtkomt, was deze dan af met water
en zeep. Als u benzine op uw kleding
morst, trek dan andere kleding aan.
DAU54602
LET OP
DCA11401
Gebruik uitsluitend loodvrije benzine.
Loodhoudende benzine veroorzaakt ern-
stige schade aan inwendige motoron-
derdelen als kleppen en zuigerveren enook aan het uitlaatsysteem.
Uw Yamaha motorblok is gebouwd op het
gebruik van loodvrije superbenzine met een
octaangetal van RON 95 of hoger. Als de
motor gaat detoneren (pingelen), gebruik
dan benzine van een ander merk. Door
loodvrije benzine te gebruiken gaan bou-
gies langer mee en blijven de onderhouds-
kosten beperkt.
Gasohol
Er bestaan twee typen gasohol: gasohol
met ethanol en gasohol met methanol. Gas-
ohol met ethanol kan worden gebruikt, mits
het ethanolgehalte niet hoger is dan 10%
(E10). Gasohol met methanol wordt niet
aangeraden door Yamaha aangezien deze
schade kan toebrengen aan het brandstof-
systeem of problemen kan opleveren met
de voertuigprestaties.

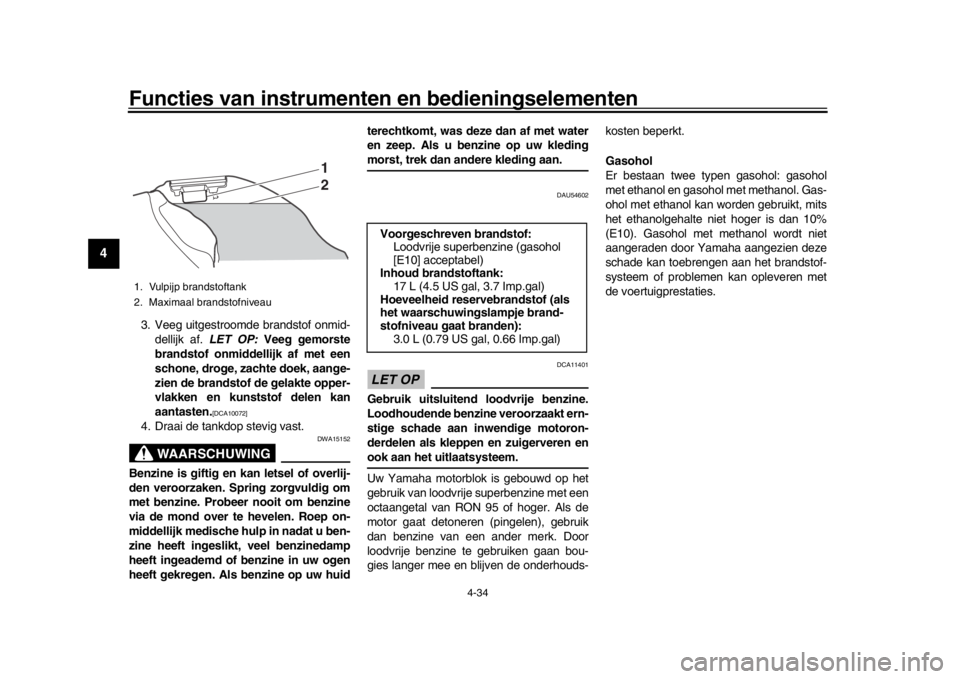

1. Vulpijp brandstoftank
2. Maximaal brandstofniveau
1
2
Voorgeschreven brandstof:
Loodvrije superbenzine (gasohol
[E10] acceptabel)
Inhoud brandstoftank:
17 L (4.5 US gal, 3.7 Imp.gal)
Hoeveelheid reservebrandstof (als
het waarschuwingslampje brand-
stofniveau gaat branden): 3.0 L (0.79 US gal, 0.66 Imp.gal)
2CR-F8199-D1.book 34 ページ ２０１５年８月２９日　土曜日　午後２時３８分

Functies van instrumenten en bedieningselementen
4-35
1
2
345
6
7
8
9
10
11
12
DAU58081

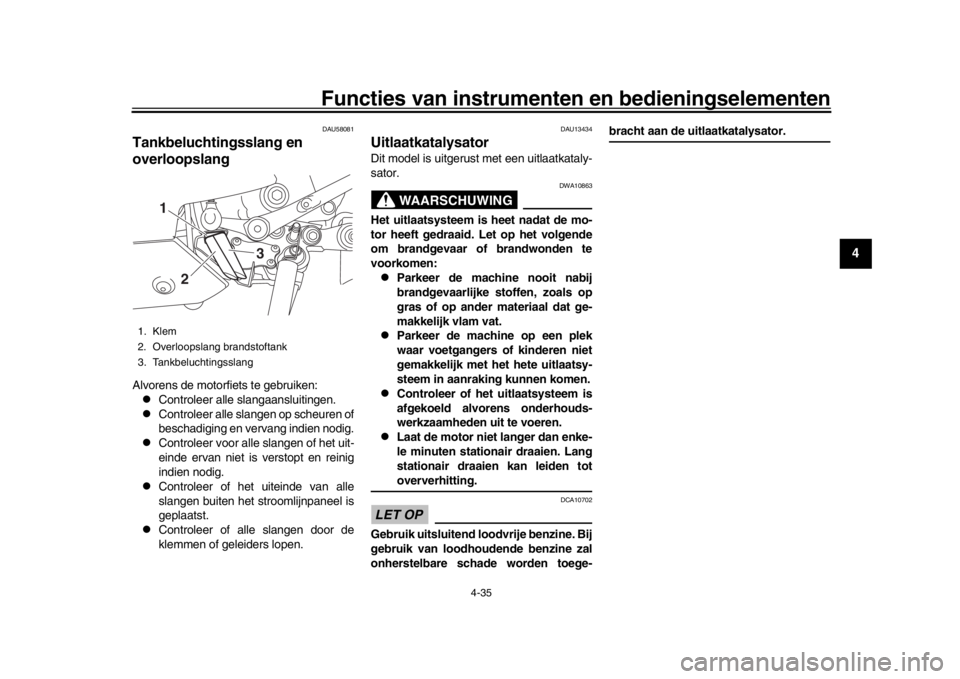

Tankbeluchtingsslang en
overloopslangAlvorens de motorf iets te gebruiken:
Controleer alle slangaansluitingen.

Controleer alle slangen op scheuren of
beschadiging en vervang indien nodig.

Controleer voor alle slangen of het uit-
einde ervan niet is verstopt en reinig
indien nodig.

Controleer of het uiteinde van alle
slangen buiten het stroomlijnpaneel is
geplaatst.

Controleer of alle slangen door de
klemmen of geleiders lopen.
DAU13434
UitlaatkatalysatorDit model is uitgerust met een uitlaatkataly-
sator.
WAARSCHUWING
DWA10863
Het uitlaatsysteem is heet nadat de mo-
tor heeft gedraaid. Let op het volgende
om brandgevaar of brandwonden te
voorkomen:
Parkeer de machine nooit nabij
brandgevaarlijke stoffen, zoals op
gras of op ander materiaal dat ge-
makkelijk vlam vat.

Parkeer de machine op een plek
waar voetgangers of kinderen niet
gemakkelijk met het hete uitlaatsy-
steem in aanraking kunnen komen.

Controleer of het uitlaatsysteem is
afgekoeld alvorens onderhouds-
werkzaamheden uit te voeren.

Laat de motor niet langer dan enke-
le minuten stationair draaien. Lang
stationair draaien kan leiden totoververhitting.
LET OP
DCA10702
Gebruik uitsluitend loodvrije benzine. Bij
gebruik van loodhoudende benzine zal
onherstelbare schade worden toege-
bracht aan de uitlaatkatalysator.
1. Klem
2. Overloopslang brandstoftank
3. Tankbeluchtingsslang
1
2
3
2CR-F8199-D1.book 35 ページ ２０１５年８月２９日　土曜日　午後２時３８分

Functies van instrumenten en bedieningselementen
4-36
1
2
34
5
6
7
8
9
10
11
12
DAU66570

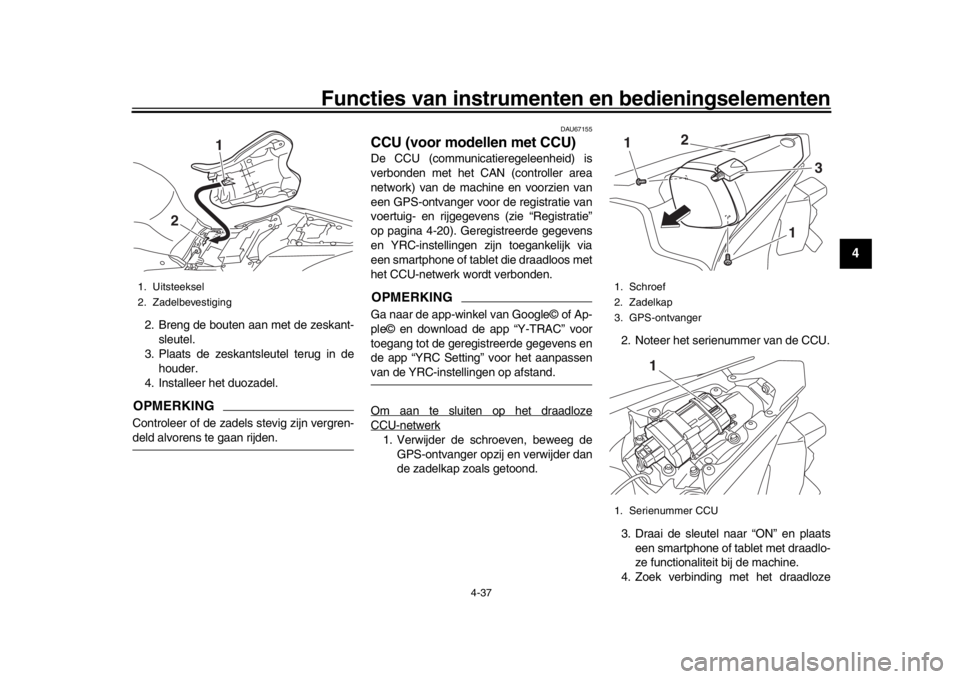

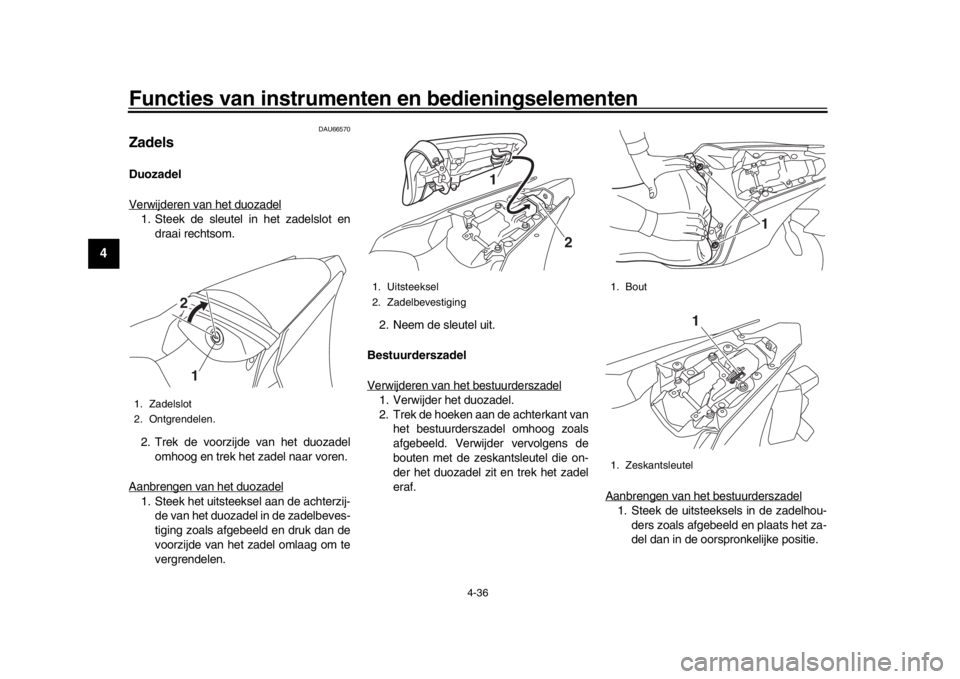

ZadelsDuozadel
Verwijderen van het duozadel1. Steek de sleutel in het zadelslot en draai rechtsom.
2. Trek de voorzijde van het duozadel omhoog en trek het zadel naar voren.
Aanbrengen van het duozadel1. Steek het uitsteeksel aan de achterzij- de van het duozadel in de zadelbeves-
tiging zoals afgebeeld en druk dan de
voorzijde van het zadel omlaag om te
vergrendelen. 2. Neem de sleutel uit.
Bestuurderszadel
Verwijderen van het bestuurderszadel
1. Verwijder het duozadel.
2. Trek de hoeken aan de achterkant van het bestuurderszadel omhoog zoals
afgebeeld. Verwijder vervolgens de
bouten met de zeskantsleutel die on-
der het duozadel zit en trek het zadel
eraf. Aanbrengen van het bestuurderszadel
1. Steek de uitsteeksels in de zadelhou-
ders zoals afgebeeld en plaats het za-
del dan in de oorspronkelijke positie.
1. Zadelslot
2. Ontgrendelen.
12
1. Uitsteeksel
2. Zadelbevestiging
1
2
1. Bout
1. Zeskantsleutel
1
1
2CR-F8199-D1.book 36 ページ ２０１５年８月２９日　土曜日　午後２時３８分

Functies van instrumenten en bedieningselementen
4-37
1
2
345
6
7
8
9
10
11
12
2. Breng de bouten aan met de zeskant- sleutel.
3. Plaats de zeskantsleutel terug in de houder.
4. Installeer het duozadel.OPMERKINGControleer of de zadel s stevig zijn vergren-deld alvorens te gaan rijden.
DAU67155
CCU (voor modellen met CCU)De CCU (communicatieregeleenheid) is
verbonden met het CAN (controller area
network) van de machine en voorzien van
een GPS-ontvanger voor de registratie van
voertuig- en rijgegevens (zie “Registratie”
op pagina 4-20). Geregistreerde gegevens
en YRC-instellingen zijn toegankelijk via
een smartphone of tablet die draadloos met
het CCU-netwerk wordt verbonden.OPMERKINGGa naar de app-winkel van Google© of Ap-
ple© en download de app “Y-TRAC” voor
toegang tot de geregistreerde gegevens en
de app “YRC Setting” voor het aanpassenvan de YRC-instellingen op afstand.
Om aan te sluiten op het draadlozeCCU-netwerk1. Verwijder de schroeven, beweeg de
GPS-ontvanger opzij en verwijder dan
de zadelkap zoals getoond. 2. Noteer het serienummer van de CCU.
3. Draai de sleutel naar “ON” en plaats
een smartphone of tablet met draadlo-
ze functionaliteit bij de machine.
4. Zoek verbinding met het draadloze
1. Uitsteeksel
2. Zadelbevestiging
1
2
1. Schroef
2. Zadelkap
3. GPS-ontvanger
1. Serienummer CCU1
1
2
3
1
2CR-F8199-D1.book 37 ページ ２０１５年８月２９日　土曜日　午後２時３８分

Functies van instrumenten en bedieningselementen
4-38
1
2
34
5
6
7
8
9
10
11
12
netwerk “Yamaha Motor Network”
door het serienummer van de CCU in
te voeren als wachtwoord.
5. Plaats de zadelkap en GPS-ontvanger in de oorspronkelijke positie en breng
dan de schroeven aan.
OPMERKINGAangezien alle modellen met CCU een
draadloos netwerk met een vergelijkbare
naam hebben, wordt aangeraden om
slechts één machine tegelijk in te schakelenom verwarring te voorkomen.
DAU66920

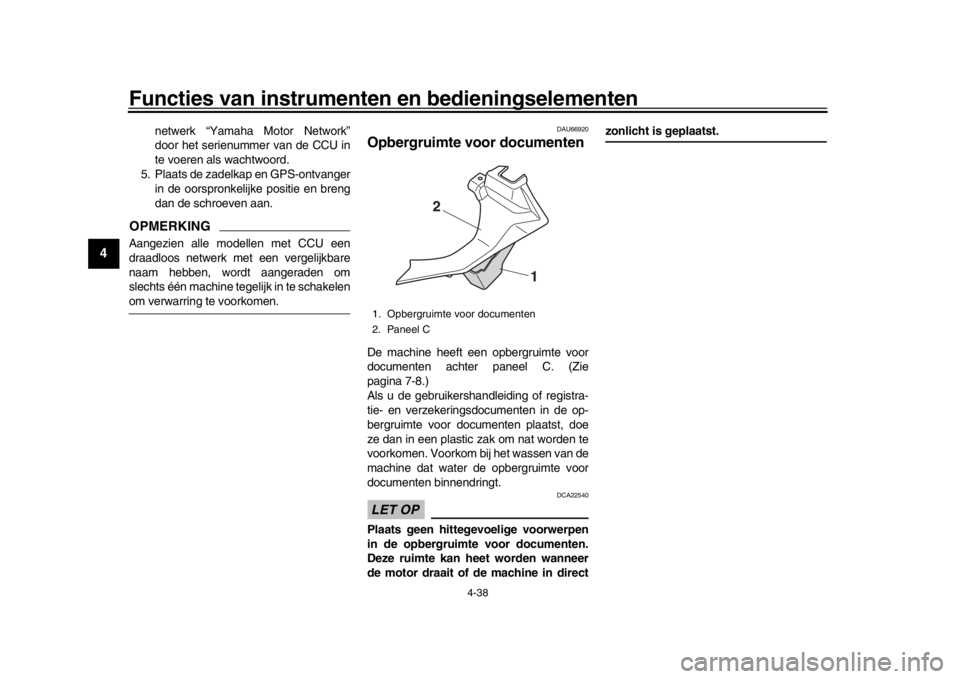

Opbergruimte voor documentenDe machine heeft een opbergruimte voor
documenten achter paneel C. (Zie
pagina 7-8.)
Als u de gebruikershandleiding of registra-
tie- en verzekerings documenten in de op-
bergruimte voor doc umenten plaatst, doe
ze dan in een plastic zak om nat worden te
voorkomen. Voorkom bij het wassen van de
machine dat water de opbergruimte voor
documenten binnendringt.LET OP
DCA22540
Plaats geen hittegevoelige voorwerpen
in de opbergruimte voor documenten.
Deze ruimte kan heet worden wanneer
de motor draait of de machine in direct
zonlicht is geplaatst.
1. Opbergruimte voor documenten
2. Paneel C
1
2
2CR-F8199-D1.book 38 ページ ２０１５年８月２９日　土曜日　午後２時３８分

Functies van instrumenten en bedieningselementen
4-39
1
2
345
6
7
8
9
10
11
12
DAU47261

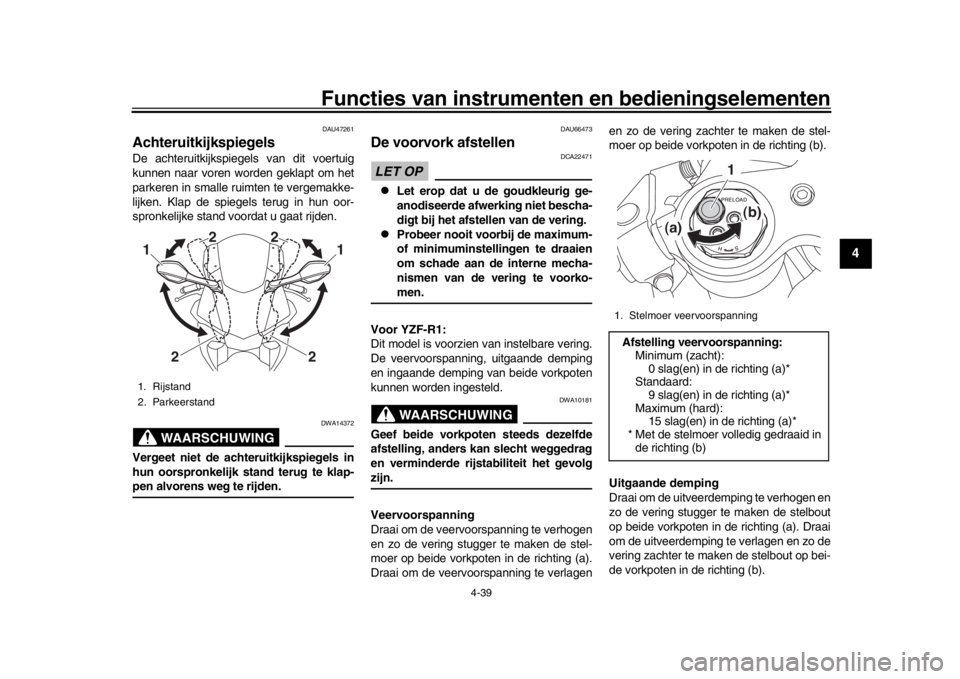

AchteruitkijkspiegelsDe achteruitkijkspiegels van dit voertuig
kunnen naar voren worden geklapt om het
parkeren in smalle ruimten te vergemakke-
lijken. Klap de spiegels terug in hun oor-
spronkelijke stand voordat u gaat rijden.
WAARSCHUWING
DWA14372
Vergeet niet de achteruitkijkspiegels in
hun oorspronkelijk stand terug te klap-pen alvorens weg te rijden.
DAU66473
De voorvork afstellenLET OP
DCA22471

Let erop dat u de goudkleurig ge-
anodiseerde afwerking niet bescha-
digt bij het afstellen van de vering.

Probeer nooit voorbij de maximum-
of minimuminstellingen te draaien
om schade aan de interne mecha-
nismen van de vering te voorko-men.
Voor YZF-R1:
Dit model is voorzien van instelbare vering.
De veervoorspanning, uitgaande demping
en ingaande demping van beide vorkpoten
kunnen worden ingesteld.WAARSCHUWING
DWA10181
Geef beide vorkpoten steeds dezelfde
afstelling, anders kan slecht weggedrag
en verminderde rijstabiliteit het gevolgzijn.
Veervoorspanning
Draai om de veervoorspanning te verhogen
en zo de vering stugger te maken de stel-
moer op beide vorkpoten in de richting (a).
Draai om de veervoorspanning te verlagen en zo de vering zachter te maken de stel-
moer op beide vorkpoten in de richting (b).
Uitgaande demping
Draai om de uitveerdemping te verhogen en
zo de vering stugger te maken de stelbout
op beide vorkpoten in de richting (a). Draai
om de uitveerdemping te verlagen en zo de
vering zachter te maken de stelbout op bei-
de vorkpoten in de richting (b).
1. Rijstand
2. Parkeerstand11
2 22
2
1. Stelmoer veervoorspanningAfstelling veervoorspanning:Minimum (zacht):0 slag(en) in de richting (a)*
Standaard:
9 slag(en) in de richting (a)*
Maximum (hard): 15 slag(en) in de richting (a)*
* Met de stelmoer volledig gedraaid in de richting (b)
1
(a) (b)
2CR-F8199-D1.book 39 ページ ２０１５年８月２９日　土曜日　午後２時３８分

Functies van instrumenten en bedieningselementen
4-40
1
2
34
5
6
7
8
9
10
11
12

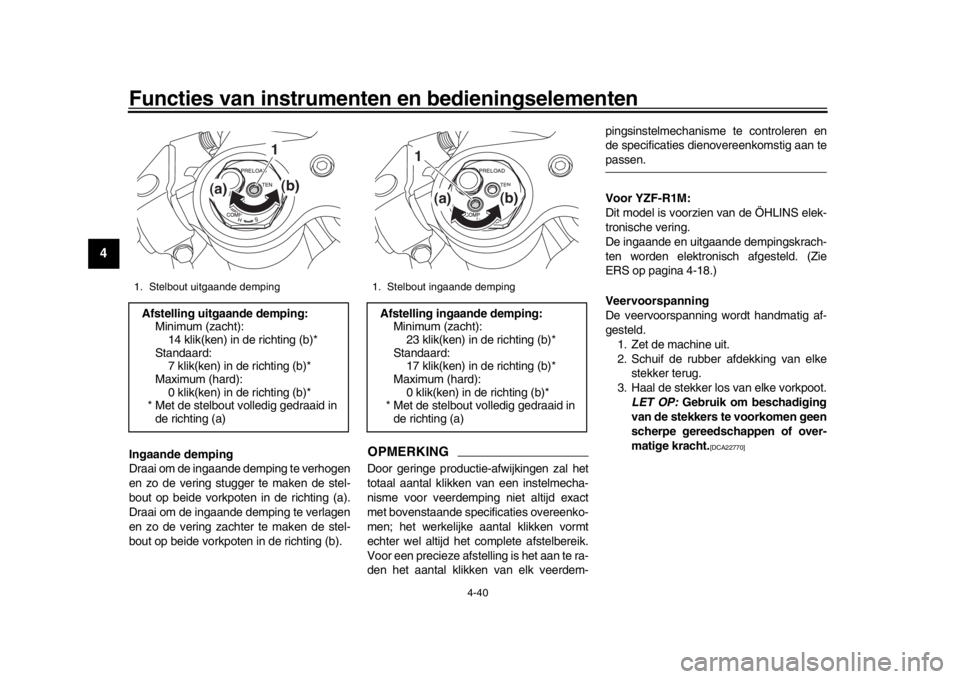

Ingaande demping
Draai om de ingaande demping te verhogen
en zo de vering stugger te maken de stel-
bout op beide vorkpoten in de richting (a).
Draai om de ingaande demping te verlagen
en zo de vering zachter te maken de stel-
bout op beide vorkpoten in de richting (b).
OPMERKINGDoor geringe productie-afwijkingen zal het
totaal aantal klikken van een instelmecha-
nisme voor veerdemping niet altijd exact
met bovenstaande specificaties overeenko-
men; het werkelijke aantal klikken vormt
echter wel altijd het complete afstelbereik.
Voor een precieze afstelling is het aan te ra-
den het aantal klikke n van elk veerdem- pingsinstelmechanisme te controleren en
de specificaties dienovereenkomstig aan te
passen.
Voor YZF-R1M:
Dit model is voorzien van de ÖHLINS elek-
tronische vering.
De ingaande en uitgaande dempingskrach-
ten worden elektronisch afgesteld. (Zie
ERS op pagina 4-18.)
Veervoorspanning
De veervoorspanning
wordt handmatig af-
gesteld. 1. Zet de machine uit.
2. Schuif de rubber afdekking van elke stekker terug.
3. Haal de stekker los van elke vorkpoot.
LET OP: Gebruik om beschadiging
van de stekkers te voorkomen geen
scherpe gereedschappen of over-
matige kracht.
[DCA22770]
1. Stelbout uitgaande dempingAfstelling uitgaande demping: Minimum (zacht):
14 klik(ken) in de richting (b)*
Standaard: 7 klik(ken) in de richting (b)*
Maximum (hard): 0 klik(ken) in de richting (b)*
* Met de stelbout volledig gedraaid in
de richting (a)
1
(a) (b)
1. Stelbout ingaande dempingAfstelling ingaande demping:
Minimum (zacht):
23 klik(ken) in de richting (b)*
Standaard: 17 klik(ken) in de richting (b)*
Maximum (hard): 0 klik(ken) in de richting (b)*
* Met de stelbout volledig gedraaid in
de richting (a)
1
(a) (b)
2CR-F8199-D1.book 40 ページ ２０１５年８月２９日　土曜日　午後２時３８分
