Periodiskt underhåll och justering
7-29
1
2
3
4
5
678
9
10
11
12
MAUM1653
Smörjning av svingarmens
ledpunkterSvingarmens ledpunkter måste smörjas av
en Yamaha-återförsäljare vid de intervall
som anges i tabellen för regelbunden sköt-
sel och smörjning.
MAU23273
Kontroll av framgaffelnFramgaffelns skick och funktion måste kon-
trolleras enligt följande vid de intervall som
anges i tabellen för regelbunden skötsel
och smörjning.
För att kontrollera skicket
Kontrollera om innerr ören är repiga, skada-
de eller om det läcker olja.
För att kontrolle ra funktionen
1. Ställ fordonet på ett plant underlag och håll det upprätt. VARNING! Se till att
fordonet står stadigt så att det inte
faller omkull och orsakar person-
skador.
[MWA10752]
2. Bromsa med frambromsen och tryck
ner styret flera gånger och kontrollera
att framgaffeln mjukt trycks ihop och
går upp igen.
VIKTIGT
MCA10591
Om du ser någon skada eller om fram-
gaffeln inte går mjukt, låt en
Yamaha-återförsäljare kontrollera ellerreparera den.
Rekommenderat smörjmedel: Litiumbaserat fett




Periodiskt underhåll och justering
7-30
1
2
3
4
5
67
8
9
10
11
12
MAU23285
Kontroll av styrningenSlitna eller lösa styrlager kan vara farligt.
Därför måste styrningens funktion kontrolle-
ras enligt följande vid de intervall som ang-
es i tabellen för regelbunden skötsel och
smörjning. 1. Lyft upp framhjulet från marken. (Se si-
dan 7-34.) VARNING! Se till att for-
donet står stadigt så att det inte
faller omkull och orsakar person-
skador.
[MWA10752]
2. Fatta tag i framgaffelns nederdel och
försök att röra den fram och tillbaka.
Om du känner något glapp bör du låta
en Yamaha-återförsäljare kontrollera
eller reparera styrningen.
MAU23292
Kontroll av hjullagerHjullagren fram och bak måste kontrolleras
vid de intervall som anges i tabellen för re-
gelbunden skötsel och smörjning. Om du
känner något glapp i ett hjulnav eller om hju-
let inte snurrar lätt, låt en Yamaha-återför-
säljare kontrollera hjullagren.
MAU68230
BatteriVIKTIGT
MCA22960
Använd bara det originalbatteri från
YAMAHA som specificeras. Om du an-
vänder ett annat batteri kan det bli fel påIMU och motorn kan stanna.
Batteriet sitter placerat under förarsadeln.
(Se sidan 4-34.)VIKTIGT
MCA22970
IMU-enheten är placerad under batteriet.
Den kan inte underhållas av användaren
och är mycket känslig, därför avråder vi
dig från att ta bort batterilådan eller att1. Batteriets plusledning (röd)
2. Batteriets minusledning (svart)
3. Batteri
1
2
3




Periodiskt underhåll och justering
7-31
1
2
3
4
5
678
9
10
11
12
du hanterar IMU-enheten direkt.
Ta inte bort, ändra eller placera
främmande material i eller runt bat-
terilådan.

Utsätt inte IMU-enheten för kraftiga
stötar och var försiktig när du han-
terar batteriet.

Täck inte över IMU-ventilationshåletoch rengör det inte med tryckluft.
Den här modellen är utrustad med ett VR-
LA-batteri (ventilreglerat blybatteri). Du be-
höver därför inte kontrollera elektrolyten
eller fylla på med destillerat vatten. Batteri-
kablarnas anslutningar måste dock kontrol-
leras och dras åt vid behov.VARNING
MWA10761

Elektrolyt är giftigt och farligt efter-
som det innehåller svavelsyra som
kan orsaka brännskador. Undvik
kontakt med huden, ögon och klä-
der och skydda alltid ögonen när du
arbetar nära batterier. Om du får nå-
got på dig, genomför följande FÖR-
STA HJÄLP.
UTVÄRTES: Skölj ordentligt med vatten.
INVÄRTES: Drick stora mängder mjölk eller vatten och kontakta
omedelbart en läkare. ÖGON: Spola med vatten under
15 minuter och uppsök därefter
läkarhjälp.

Batterier producerar explosiv vät-
gas. Håll därför gnistor, öppen flam-
ma, cigaretter etc. borta från
batteriet och sörj för ordentlig ven-
tilation när du laddar det i ett slutet
rum.

HÅLL DETTA OCH ANDRA BATTE-
RIER UTOM RÄCKHÅLL FÖRBARN.
För att ladda batteriet
Låt en Yamaha-återförsäljare ladda batte-
riet så snart som möjligt om det verkar som
om det har blivit urladdat. Kom ihåg att bat-
terier har en tendens att ladda ur sig snab-
bare om fordonet är utrustad med extra
elektrisk utrustning.
VIKTIGT
MCA16522
För att ladda ett VRLA-batteri (ventilreg-
lerat blybatteri) måste du ha en kon-
stantspänningsladdare. Om du
använder en vanlig batteriladdare kanbatteriet ta skada.
För att förvara batteriet 1. Om fordonet inte kommer att använ- das inom en månad, ta bort batteriet
och ladda det och förvara det sedan på
ett svalt och torrt ställe.
VIKTIGT: När
du tar bort batteriet ska du kontrol-
lera att nyckeln är i läget “OFF” och
sedan koppla bort den negativa ka-
beln innan du kopplar bort den po-
sitiva.
[MCA16303]
2. Om batteriet ska förvaras under mer än två månader bör du kontrollera det
en gång i månaden och ladda det om
det behövs.
3. Ladda batteriet helt innan du sätter till- baks det i fordonet. VIKTIGT: När du
monterar batteriet ska du kontrolle-
ra att nyckeln är i läget “OFF” och
sedan ansluta den positiva kabeln
innan du ansluter den negati-
va.
[MCA16841]
4. Se till att batterikablarna blir rätt kopp- lade till batteripolerna när du sätter till-
baks det i fordonet.VIKTIGT
MCA16531
Se till att batteriet a lltid är laddat. Förva-
ring av ett urladdat batteri kan orsakapermanenta skador på batteriet.




Periodiskt underhåll och justering
7-32
1
2
3
4
5
67
8
9
10
11
12
MAU66592
Byte av säkringarHuvudsäkringen och ABS-motorsäkringen
är placerade under förarens sadel.
Komma åt ABS-motorsäkringen1. Ta bort passagerarsadeln och föra- rens sadel. (Se sidan 4-34.)
2. Skruva loss skruvarna och ta bort pa- nelen. 3. Ta bort startreläskyddet genom att dra
det uppåt.
Säkringsdosorna, som innehåller säkringar
för de olika kretsarna, är placerade under
panel A. (Se sidan 7-9.)1. Huvudsäkring
2. Säkring för ABS-motor
3. Startreläets skydd
4. Reservsäkring för ABS-motor1 2
4
3
1. Skruv
2. Panel
1. Startreläets skydd1
1
2
1
1. Säkring för varningsblinkers
2. Säkring för bränsleinsprutningssystemet
3. Säkring för ETV (elektriskt gasspjäll)
4. Backupsäkring
5. Säkring för underordnad kylfläktmotor
6. Motorsäkring för kylfläkt
7. Reservsäkring
1
2
3
4
5
6 7




Periodiskt underhåll och justering
7-33
1
2
3
4
5
678
9
10
11
12
Om en säkring är sönder, byt ut den enligt
följande. 1. Vrid tändningsnyckeln till läge “OFF” och stäng av den elkrets i vilken säk-
ringen har gått sönder.
2. Ta bort den trasiga säkringen och sätt
i en ny säkring med rätt amperetal.
VARNING! Sätt inte i en säkring
med högre amperetal än det som re-
kommenderas för att undvika att el-
systemet tar skada eller att brand uppstår.
[MWA15132]
3. Vrid tändningsnyckeln till läge “ON”
och sätt på den elkrets i vilken säkring-
en har gått sönder för att kontrollera att
elkretsen nu fungerar.
4. Om säkringen omedelbart går sönder
igen, låt en Yamaha-återförsäljare
kontrollera elsystemet.

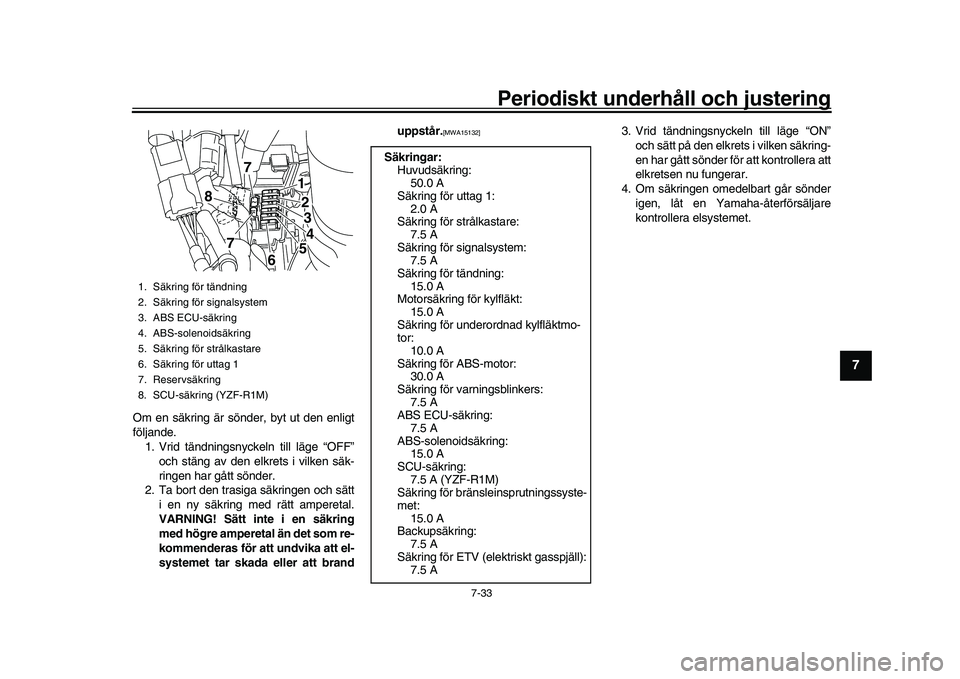

1. Säkring för tändning
2. Säkring för signalsystem
3. ABS ECU-säkring
4. ABS-solenoidsäkring
5. Säkring för strålkastare
6. Säkring för uttag 1
7. Reservsäkring
8. SCU-säkring (YZF-R1M)
1
23
45
6
7
8
7
Säkringar:
Huvudsäkring:50.0 A
Säkring för uttag 1:
2.0 A
Säkring för strålkastare: 7.5 A
Säkring för signalsystem: 7.5 A
Säkring för tändning:
15.0 A
Motorsäkring för kylfläkt: 15.0 A
Säkring för underordnad kylfläktmo-
tor: 10.0 A
Säkring för ABS-motor: 30.0 A
Säkring för varningsblinkers:
7.5 A
ABS ECU-säkring: 7.5 A
ABS-solenoidsäkring: 15.0 A
SCU-säkring:
7.5 A (YZF-R1M)
Säkring för bränsleinsprutningssyste-
met: 15.0 A
Backupsäkring:
7.5 A
Säkring för ETV (ele ktriskt gasspjäll):
7.5 A




Periodiskt underhåll och justering
7-34
1
2
3
4
5
67
8
9
10
11
12
MAU67121
Fordonets lamporDenna modell är helt utrustad med LED-be-
lysning.
Strålkastarna, parkeringsljusen, körrikt-
ningsvisarna, bak-/bromsljuset och num-
merskyltsbelysningen är alla LED-lampor.
Det finns inga lampor som användaren kan
byta.
Om en lampa inte tänds ska du kontrollera
säkringarna och sedan låta en
Yamaha-återförsäljare kontrollera fordonet.VIKTIGT
MCA16581
Sätt inte på någon form av självhäftandefilm eller klisterlapp på strålkastarglaset.
TIPS
Den högra strålkastaren tänds när ljus-
blink-/LAP-knappen “ /LAP” trycks
in eller avbländningskontakten ställs in
på “ ” (helljus).

Parkeringsljusen är konstruerade atttonas ned när R1 går in i viloläge.
MAU67131
Ställa motorcykelnEftersom denna modell inte har något mitt-
stöd bör du använda depåstöd när du tar
bort ett fram- eller bakhjul eller behöver
göra något annat arbete på motorcykeln
som kräver att den står upprätt.
Kontrollera att motorcykeln står stabilt och i
rätt läge innan du börjar arbeta med den.
1. Parkeringsljus
2. Strålkastare
12
1
2
1. Depåstöd (exempel)
1




Periodiskt underhåll och justering
7-35
1
2
3
4
5
678
9
10
11
12
MAU25872
FelsökningTrots att alla Yamaha motorcyklar under-
söks noga innan de lämnar fabriken, kan du
råka ut för felaktigheter under körning. Om
det uppstår problem med exempelvis
bränslet, kompressionen eller tändsyste-
met, kan du få startsvårigheter och effekt-
förluster.
Följande felsökningstabell ger dig möjlighet
att snabbt och enkelt kontrollera dessa vita-
la system själv. Om motorcykeln däremot
har behov av en reparation, bör du lämna
motorcykeln till en Yamaha-återförsäljare,
vars skickliga tekniker har nödvändiga verk-
tyg, erfarenhet och kuns kap att reparera din
motorcykel på ett riktigt sätt.
Använd endast original Yamaha reservde-
lar. Piratdelar kan se likadana ut som delar
från Yamaha, men de är ofta sämre och har
en kortare livslängd vilket kan leda till dyra
reparationskostnader.
VARNING
MWA15142
Rök inte och kontrollera att det inte finns
öppna lågor eller gnistor, inklusive styr-
lågor på t.ex. vattenvärmare eller ugnar,
i närheten när du kontrollerar bränsle-
systemet. Bensin och bensinångor kan
antändas eller explodera vilket kan orsa-
ka allvarliga person- eller egendomsska-
dor.




Periodiskt underhåll och justering
7-36
1
2
3
4
5
67
8
9
10
11
12
MAU42505
FelsökningsschemaStartproblem eller dålig motorprestanda
Kontrollera bränslenivån i
bränsletanken.1. Bränsle
Det finns tillräckligt med
bränsle.
Det finns inget bränsle.
Kontrollera batteriet.
Fyll på
bränsle.
Motorn startar inte.
Kontrollera batteriet.
Skruva loss tändstiften och
kontrollera elektroderna.3. Tändning
Torka av med en torr trasa och ställ in
elektrodavståndet, eller byt tändstiftet.
Låt en Yamaha-återförsäljare kontrollera
fordonet.
Kör startmotorn.4. Kompression
Det finns kompression.
Det finns ingen
kompression.
Motorn startar inte.
Låt en Yamaha-återförsäljare kontrollera fordonet.Låt en Yamaha-återförsäljare kontrollera fordonet.
Motorn startar inte.
Kontrollera kompressionen.
Kör startmotorn.2. Batteri
Motorn går runt snabbt.
Motorn går runt
långsamt.
Motorn startar inte.
Kontrollera tändningen.
Batteriet är ok.Kontrollera batterianslutningarna och
be en Yamaha-återförsäljare ladda
batteriet vid behov.
To r rVå t
Kör startmotorn.




Periodiskt underhåll och justering
7-37
1
2
3
4
5
678
9
10
11
12
Motorn överhettas
VARNING
MWAT1041

Lyft aldrig kylvätskelocket när motor och kylare är varma. Skål lhet trycksatt vätska och ånga kan spruta ut och medföra risk
för allvarliga skador. Vänta tills motorn har kallnat.

Placera en tjock trasa, t.ex. en handduk, över kylvätskelocket och vrid sedan lång samt locket moturs för att släppa ut even-tuellt övertryck. När det pysande ljudet har slutat kan du tryc ka ner locket och vrida det moturs och sedan lyfta av locket.
TIPSOm du inte har tillgång till kylvätska kan du använda vanligt vattenledningsvatten under förutsättning att du byter ut det mot rekommende-rad kylvätska vid första bästa tillfälle.
Vänta tills motorn
har kallnat.
Kontrollera kylvätskenivån i
behållaren och i kylaren.
Kylvätskenivån är
ok.Kylvätskenivån är låg.
Kontrollera om
kylsystemet läcker.
Låt en Yamaha-återförsäljare
kontrollera och reparera
kylsystemet.Fyll på med kylvätska. (Se TIPS.)
Starta motorn. Om motorn överhettas igen, låt en
Yamaha-återförsäljare kontrollera och reparera kylsystemet.
Det finns ett
läckage.Det finns
inget läckage.




8-1
1
2
3
4
5
6
78
9
10
11
12
Skötsel och förvaring av motorcykeln
MAU37834
Försiktighet med matta färgerVIKTIGT
MCA15193
Vissa modeller har delar med matta ytor.
Kontakta en Yamaha-återförsäljare för
råd om vilka produk ter som du ska an-
vända vid rengöring av fordonet. Om du
använder borste, starka kemiska pro-
dukter eller rengöringsmedel när du ren-
gör dessa delar kommer ytan att repas
eller skadas. Du bör heller inte vaxa någ-ra matta ytor.
MAU67140
SkötselMotorcykelns öppna k onstruktion gör dess
teknologi mer attraktiv, men det gör även
den känslig. Trots att högkvalitativt material
har används kan rost och korrosion utveck-
las. Ett rostigt avgasrör syns ofta inte på en
bil men på en motorcykel försämrar det mo-
torcykelns helhetsintryck. Det är inte bara
med tanke på garantin som du ofta behöver
göra en ordentlig skötsel utan det kommer
även att bidra till att motorcykelns ser snygg
ut och dess livslängd förlängs samt dess
prestanda optimeras.
Före rengöring 1. Täck över avgasrörets öppning med
en plastpåse när motorn har kallnat.
2. Kontrollera att alla lock och skydd så- väl som alla elektriska kopplingar, in-
klusive tändstiftshattar, sitter på
ordentligt.
3. Ta bort kraftiga avlagringar av smuts,
som olja som bränt fast på vevhuset,
med ett avfettningsmedel och en bor-
ste. Använd aldrig avfettningsmedel
på tätningar, packningar, kuggkrans,
kedja och hjulaxlar. Skölj alltid av
smutsen och avfettningsmedlet med
vatten. Rengöring
VIKTIGT
MCA22530

Undvik att använda mycket sura fäl-
grengöringsmedel, speciellt på
eker- och magnesiumhjul. Om så-
dan produkter används på ställen
där det är svårt att få bort smuts, låt
inte medlet sitta på under längre tid
än som är angivet på produkten.
Skölj även av ytan omedelbart efter
rengöring och tork
a av den. Spruta
därefter på korrosionsskyddssprej.

Felaktig rengöring kan skada delar
som kåpor och paneler, vindrutan,
instrumentpanelen och displayen,
hjulen, strålkastarlinserna, delar av
plast eller kolfiber, ljuddämparen
osv. Använd bara en mjuk, ren trasa
eller svamp när du rengör sådana
delar. Ett milt rengöringsmedel som
spätts ut med vatten kan dock an-
vändas om det är svårt att få de-
larna rena. Kom ihåg att skölja bort
eventuella rester av rengörings-
medlet med rikligt med vatten efter-
som det kan skada plastdelarna.

Använd inte starka kemiska pro-
dukter på plastdetaljer eller på ljud-
dämparen. Försäkra dig om att den
trasa eller svamp som du använder
