Hantering och viktiga punkter vid körning
6-3
1
2
3
4
567
8
9
10
11
12
MAU16811
Tips för att sänka
bränsleförbrukningenBränsleförbrukningen beror i stor utsträck-
ning på hur du kör. Här får du några tips för
att hålla bränsleförbrukningen nere:
Växla upp tidigt och undvik höga varv-
tal vid acceleration.

Varva inte motorn när du växlar ner
och undvik höga varvtal utan att mo-
torn är belastad.

Stäng av motorn i stället för att låta den
gå på tomgång länge (exempelvis i tra-
fikstockningar, vid trafikljus och vid
järnvägsövergångar).
MAU16842
Inkörning av motornDen viktigaste tiden för motorns livslängd är
den tiden som du kör mellan 0 och 1600 km
(1000 mi). Av denna anledning bör du läsa
detta material noga.
Eftersom motorn är helt ny får den inte be-
lastas för hårt under de första 1600 km
(1000 mi). De olika delarna i motorn slits in
och polerar varandra till rätta driftstoleran-
ser. Under denna period bör du undvika att
ha fullgas eller belasta motorn på sådant
sätt att motorn kan överhettas.
MAU17085
0–1000 km (0–600 mi)
Undvik att varva över 7000 v/min under
längre perioder. VIKTIGT: Efter 1000 km
(600 mi) körning bör du byta motorolja
och oljefilterinsats eller oljefilter.
[MCA10303]
1000–1600 km (600–1000 mi)
Undvik att varva över 8400 v/min under
längre perioder.
Efter 1600 km (1000 mi)
Fordonet kan nu köras normalt.
VIKTIGT
MCA10311

Undvik att varva motorn över det
röda fältet på varvräknaren.

Om det uppstår något problem med
motorn under inkörningstiden bör
du omedelbart ta kontakt med en
Yamaha-återförsäljare som får kon-trollera orsaken.
TIPSUnder och efter inkörning av motorn kan av-
gasvärmen ge upphov till missfärgning påavgasröret, men detta är normalt.




Hantering och viktiga punkter vid körning
6-4
1
2
3
4
56
7
8
9
10
11
12
MAU17214
ParkeringVid parkering, stäng av motorn och ta ur
nyckeln.
VARNING
MWA10312

Eftersom motorn och avgasröret
kan bli mycket varma bör du inte
parkera där fotgängare eller barn
kan nudda delarna och få brännska-
dor.

Parkera inte i en backe eller på
mjukt underlag eftersom fordonet
då kan välta, vilket ökar risken för
bränsleläckor och brand.

Parkera inte i närheten av gräs ellerandra material som kan fatta eld.




7-1
1
2
3
4
5
678
9
10
11
12
Periodiskt underhåll och justering
MAU17246
Regelbunden kontroll, justering och smörj-
ning håller ditt fordon i trafiksäkert och gott
skick. Fordonets ägare/föraren ansvarar för
säkerheten. De viktigaste punkterna för
kontroll, justering och smörjning av fordonet
beskrivs på sidorna som följer.
De tidsintervall som finns angivna i tabellen
för regelbundet underhåll bör enbart ses
som rekommendationer under normala kör-
förhållanden. Underhåll kanske måste utfö-
ras oftare beroende på väder,
vägförhållanden, geografiskt läge och kör-
stil.
VARNING
MWA10322
Risken för personskador eller dödsfall
när fordonet underhålls eller körs kan
öka om fordonet inte sköts eller under-
hålls på rätt sätt. Lå t en Yamaha-återför-
säljare utföra service om du inte är vanvid fordonsunderhåll.
VARNING
MWA15123
Stäng av motorn när underhåll utförs om
inte annat anges.
När motorn är igång finns det rörli-
ga delar i den där kroppsdelar eller
kläder kan fastna och elektriska de-
lar som kan orsaka elektriska stötar eller brand.

Om motorn körs när underhåll ut-
förs kan det leda till ögonskador,
brännskador, brand eller kolmon-
oxidförgiftning – eventuellt med
dödlig utgång. Mer information om
kolmonoxidförgiftning finns på si-dan 1-2.VARNING
MWA15461
Bromsskivor, bromsok, trummor, och
bromsbelägg kan bli mycket varma un-
der användning. Låt bromskomponen-
terna kallna innan du rör vid dem för attundvika brännskador.
MAU17303
Avgasreglering ger inte bara renare luft utan
är även viktigt för ko
rrekt motorfunktion och
maximala prestanda. Arbeten som gäller
avgasreglering indelas separat i tabellerna
över regelbundet underhåll nedan. För så-
dana underhållsarbeten kr ävs specialisera-
de data, kunskaper och utrustningar.
Underhåll, byte och reparation av enheter
och system för avgasreglering ska utföras
av verkstäder eller pers oner som är certifie-
rade (om tillämpligt) . Yamaha-återförsäljare
är utbildade och utrustade att utföra sådana
arbeten.




Periodiskt underhåll och justering
7-2
1
2
3
4
5
67
8
9
10
11
12
MAU67090
Ägarens verktygssatsÄgarens verktygssats ska förvaras separat
från fordonet. Det finns dock två sexkants-
nycklar under passagerarsadeln. (Se
sidan 4-34.)
Den serviceinformation som finns i denna
handbok och de verktyg som tillhandahålls
är till för att hjälpa dig med förebyggande
underhåll och mindre reparationer. Du kan
emellertid behöva ytter ligare verktyg, exem-
pelvis en momentnyckel, för att genomföra
vissa underhållsarbeten på rätt sätt.TIPSOm du inte har tillgång till dessa verktyg el-
ler inte har tillräcklig erfarenhet för ett speci-
ellt arbete, kan du be enYamaha-återförsäljare att utföra det åt dig.1. Sexkantnyckel
1




Periodiskt underhåll och justering
7-3
1
2
3
4
5
678
9
10
11
12

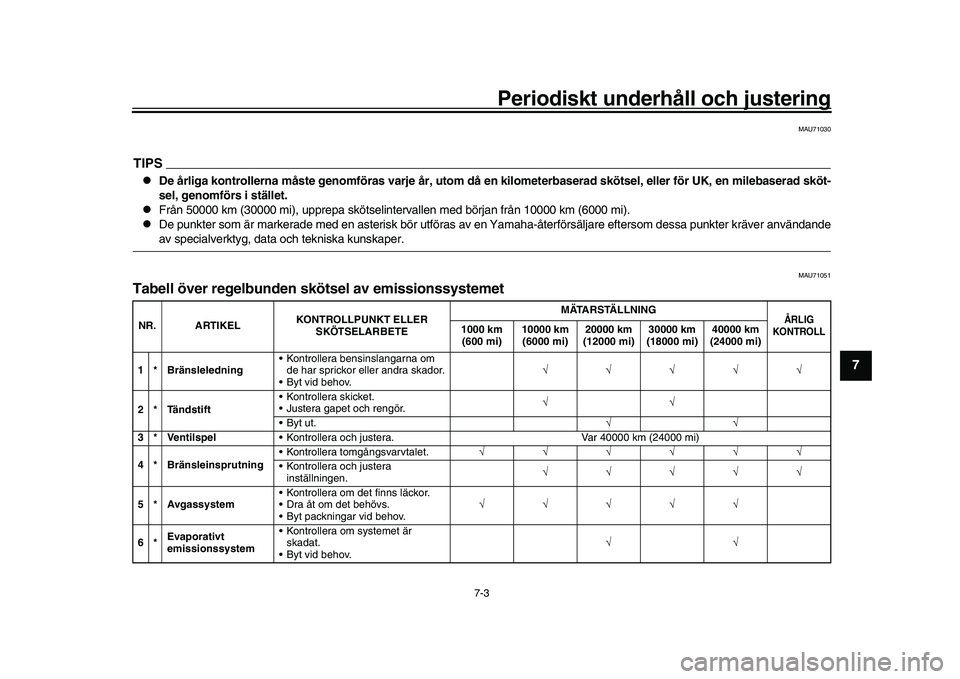

MAU71030
TIPS
De årliga kontrollerna måste genomföras varje år, utom då en kilometerbaserad skötsel, eller för UK, en milebaserad sköt-
sel, genomförs i stället.

Från 50000 km (30000 mi), upprepa skötselinter vallen med början från 10000 km (6000 mi).

De punkter som är markerade med en asterisk bör utföras av en Yamaha-återförsäljare eftersom dessa punkter kräver användandeav specialverktyg, data och tekniska kunskaper.
MAU71051
Tabell över regelbunden skötsel av emissionssystemetNR. ARTIKEL KONTROLLPUNKT ELLER
SKÖTSELARBETE M ÄTA R S TÄ L L N I N G
ÅRLIG
KONTROLL
1000 km (600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
1 * Bränsleledning Kontrollera bensinslangarna om
de har sprickor eller andra skador.
Byt vid behov. √√√√√
2 * Tändstift Kontrollera skicket.
Justera gapet och rengör.
√√
√√
3 * Ventilspel Kontrollera och justera. Var 40000 km (24000 mi)
4 * Bränsleinsprutning Kontrollera tomgångsvarvtalet.
√√√√√√
Kontrollera och justera inställningen. √√√√√
5 * Avgassystem Kontrollera om det finns läckor.
Dra åt om det behövs.
Byt packningar vid behov. √√√√√
6* Evaporativt
emissionssystem Kontrollera om systemet är
skadat.
Byt vid behov. √√




Periodiskt underhåll och justering
7-4
1
2
3
4
5
67
8
9
10
11
12
7* Luftinsugets
system Kontrollera om
luftavstängningsventil, reed-ventil
och slang har skador.
Byt de detaljer som är skadade om det behövs. √√√√√
NR. ARTIKEL
KONTROLLPUNKT ELLER
SKÖTSELARBETE M ÄTA R S TÄ L L N I N G
ÅRLIG
KONTROLL
1000 km (600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)




Periodiskt underhåll och justering
7-5
1
2
3
4
5
678
9
10
11
12
MAU71351
Tabell över allmän skötsel och smörjningNR. ARTIKEL KONTROLLPUNKT ELLER
SKÖTSELARBETE M ÄTA R S TÄ L L N I N G
ÅRLIG
KONTROLL
1000 km (600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
1* Kontroll med
diagnostiskt system Utför en dynamisk kontroll med
Yamahas diagnostikverktyg.
Kontrollera felkoderna. √√√√√√
2 * Luftfilter Byt ut. Var 40000 km (24000 mi)
3 Koppling Kontrollera funktionen.
Ställ in. √√√√√
4 * Frambroms Kontrollera funktionen,
vätskenivån och eventuellt
läckage.
Byt ut bromsbeläggen om det behövs. √√√√√√
5 * Bakbroms Kontrollera funktionen,
vätskenivån och eventuellt
läckage.
Byt ut bromsbeläggen om det behövs. √√√√√√
6 * Bromsslangar Kontrollera om de har sprickor
eller andra skador. √√√√√
Byt ut. Vart 4:e år
7 * Bromsvätska Byt. Vartannat år
8*Hjul Kontrollera om de är skeva eller
har skador.
Byt vid behov. √√√√
9*Däck Kontrollera mönsterdjup och om
de har skador.
Byt vid behov.
Kontrollera lufttrycket.
Korrigera vid behov. √√√√√




Periodiskt underhåll och justering
7-6
1
2
3
4
5
67
8
9
10
11
12
10 * Hjullager Kontrollera lagerspel och om de
har skador. √√√√
11 * Svingarmsledens
lager Kontrollera funktion och om den
har för stort spel. √√√√
Smörj med ett litiumbaserat fett. Var 50000 km (30000 mi)
12 Kedja Kontrollera kedjans spänning,
uppriktning och skick.
Justera och smörj in kedjan ordentligt med ett smörjmedel
som är anpassat för kedjor med
O-ring. Varje 800 km (500 mi) och efter att ha tvättat motorcykeln, kört i regn eller kört i
fuktiga områden
13 * Styrlager Kontrollera om
lageruppsättningarna är lösa. √√ √
Fyll på lagom med litiumbaserat fett. √√
14 * Styrdämpare Kontrollera funktion och om det
läcker olja. √√√√
15 * Ramfästen Kontrollera att alla muttrar, bultar
och skruvar är ordentligt
åtdragna. √√√√√
16 Lagertapp för
bromshandtag Smörj med silikonbaserat fett.
√√√√√
17 Lagertapp för
bromspedal Smörj med ett litiumbaserat fett.
√√√√√
18 Lagertapp för
kopplingshandtag Smörj med ett litiumbaserat fett.
√√√√√
19 Lagertapp för
växelpedal Smörj med ett litiumbaserat fett.
√√√√√
20 Sidostöd Kontrollera funktionen.
Smörj med ett litiumbaserat fett. √√√√√
NR. ARTIKEL
KONTROLLPUNKT ELLER
SKÖTSELARBETE M ÄTA R S TÄ L L N I N G
ÅRLIG
KONTROLL
1000 km (600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)




Periodiskt underhåll och justering
7-7
1
2
3
4
5
678
9
10
11
12
21 * Sidostödets kontakt Kontrollera funktionen och byt ut
vid behov. √√√√√√
22 * Framgaffel Kontrollera funktion och om det
läcker olja.
Byt vid behov. √√√√
23 * Stötdämpare Kontrollera funktion och om det
läcker olja.
Byt vid behov. √√√√
24 * Bakfjädringens
reläarm och
ledpunkten i
kopplingsarmen Kontrollera funktionen.
√√√√
25 Motorolja Byt (värm upp motorn före
dränering).
Kontrollera oljenivån och om det läcker olja. √√√√√√
26 Oljefilterinsats √√√
27 * Kylsystem Kontrollera kylvätskenivån och om
det läcker kylvätska. √√√√√
Byt. Vart 3:e år
28 * EXUP-system Kontrollera funktion, glappet i
kabeln samt skivans läge. √√√
29 * Bromskontakter,
fram och bak Kontrollera funktionen.
√√√√√√
30 * Rörliga delar och
kablar
√√√√√
31 * Gashandtagshus
och vajer Kontrollera funktion och spel.
Justera gasvajerns spel vid
behov.
Smörj gashandtagshuset och vajern. √√√√√
NR. ARTIKEL
KONTROLLPUNKT ELLER
SKÖTSELARBETE M ÄTA R S TÄ L L N I N G
ÅRLIG
KONTROLL
1000 km (600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)




Periodiskt underhåll och justering
7-8
1
2
3
4
5
67
8
9
10
11
12
MAU72811
TIPS
Luftfilter
Luftfiltret på den här modellen har ett ol jetäckt papperselement av engångstyp. Element et kan inte rengöras med tryckluft, det ska-
das om du gör det.
Luftfiltret måste bytas oftare och du kör i fuktiga eller dammiga områden.

Hydraulbroms
Kontrollera regelbundet bromsvätskenivå erna fram och bak. Fyll på vid behov.
Vartannat år bör den bakre huvudbromscylindern, de inre komponenterna i den främ re huvudbromscylindern, bromsoken och
bromsvätskan bytas ut.
Byt ut bromsledningarna vart fjärde år eller tidigare om de är spruckna, skadade eller om någon del av bromsledningen av rostfrittstål har svartnat.
32 *Belysning, signaler
och kontakter Kontrollera funktionen.
Ställ in halvljuset.
√√√√√√
NR. ARTIKEL
KONTROLLPUNKT ELLER
SKÖTSELARBETE M ÄTA R S TÄ L L N I N G
ÅRLIG
KONTROLL
1000 km (600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
