YAMAHA YZF-R1 2019 Instructieboekje (in Dutch)

Periodiek onderhoud en afstelling
7-23
1
2
3
4
5
678
9
10
11
12
DAU36505
Remlichtschakelaars Het remlicht moet gaan branden net voor-
dat de remwerking intreedt. Het remlicht
wordt geactiveerd door schakelaars die zijn
verbonden met de remhendel en het rem-
pedaal. Aangezien de remlichtschakelaars
onderdelen zijn van het Yamaha ABS (An-
ti-lock Brake System), mogen ze alleen
worden onderhouden door een Yamaha
dealer.
DAU22393
Controleren van voor- en
achterremblokkenDe remblokken in de voor- en achterrem
moeten worden gecontroleerd op slijtage
volgens de intervalperioden voorgeschre-
ven in het periodiek e smeer- en onder-
houdsschema.
DAU36891
Remblokken voorrem
Elk voorremblok heeft een eigen slijtage-in-
dicator, zodat het remblok kan worden ge-
controleerd zonder de rem te hoeven
demonteren. Bekrachtig de rem en let op de
stand van de slijtage-indicator om de rem-
blokslijtage te controleren. Wanneer een
remblok zover is afgesleten dat de slijta-
ge-indicator de remschijf bijna raakt, vraag dan een Yamaha dealer de remblokken als
set te vervangen.
DAU48071
Remblokken achterrem
Elk achterremblok heeft een eigen slijta-
ge-indicatorgroef, zodat het remblok kan
worden gecontroleerd zonder de rem te de-
monteren. Let op de slijtage-indicatorgroef
om de remblokslijtage te controleren. Wan-
neer een remblok zover is afgesleten dat de
slijtage-indicatorgroef bijna zichtbaar is,
vraag dan een Yamaha-dealer de remblok-
ken als set te vervangen.
1. Slijtage-indicator remblok
1
1. Slijtage-indicatorgroef remblok
1
1
BX4-9-D2.book 23 ページ ２０１８年１０月２日　火曜日　午後１２時５９分

Periodiek onderhoud en afstelling
7-24
1
2
3
4
5
67
8
9
10
11
12
DAU22583
Het remvloeistofniveau
controlerenControleer alvorens te gaan rijden of de
remvloeistof boven de merkstreep voor mi-
nimumniveau staat. Controleer het rem-
vloeistofniveau met het reservoir rechtop.
Vul indien nodig remvloeistof bij.LET OP
DCA17641
Remvloeistof kan ge lakte of kunststof
onderdelen beschadigen. Veeg gemors-te remvloeistof steeds direct af.
Voorrem Achterrem
Naarmate de remblokken afslijten, zal het
remvloeistofniveau geleidelijk verder dalen.

Een laag remvloeistofniveau kan dui-
den op versleten remblokken of lekka-
ge in het remsysteem. Controleer
daarom de remblokken op slijtage en
het remsysteem op lekkage.

Vraag als het remvloeistofniveau plot-
seling sterk is gedaald een Yamaha
dealer om een inspectie alvorens ver-
der te rijden.WAARSCHUWING
DWA15991
Onjuist uitgevoerd onderhoud kan resul-
teren in verlies van remvermogen. Neem
de volgende voorzorgsmaatregelen in
acht:
Bij een te laag remvloeistofniveaukan lucht binnendringen in het rem-
systeem, waardoor de rempresta-
ties afnemen.

Reinig de reservoirdop alvorens
deze te verwijderen. Gebruik uitslui-
tend DOT 4 remvloeistof uit een on-
aangebroken verpakking.

Gebruik uitsluitend de aanbevolen
remvloeistof, anders kunnen de
rubberafdichtingen beschadigd ra-
ken met lekkage tot gevolg.

Vul bij met hetzelfde type remvloei-
stof. Toevoeging van een ander
type remvloeistof dan DOT 4 kan re-
sulteren in een schadelijke chemi-
sche reactie.

Pas op en zorg dat tijdens bijvullen
geen water het remvloeistofreser-
voir kan binnendringen. Water zal
het kookpunt van de remvloeistof
aanzienlijk verlagen zodat damp-belvorming kan optreden.
Aanbevolen remvloeistof:
DOT 4
1. Merkstreep minimumniveau
1
1. Merkstreep minimumniveau
1
BX4-9-D2.book 24 ページ ２０１８年１０月２日　火曜日　午後１２時５９分

Periodiek onderhoud en afstelling
7-25
1
2
3
4
5
678
9
10
11
12
DAU22734
De remvloeistof verversenLaat de remvloeistof elke 2 jaar verversen
door een Yamaha dealer. Laat bovendien
de keerringen van de hoofdremcilinders en
remklauwen en de remslangen vervangen
volgens de hieronder vermelde intervalperi-
oden of eerder als ze lek of beschadigd zijn.
Remkeerringen: elke 2 jaar

Remslangen: elke 4 jaar
DAU22762
Spanning aandrijfkettingDe spanning van de aandrijfketting moet
voorafgaand aan elke rit worden gecontro-
leerd en indien nodig worden bijgesteld.
DAU74253
Aandrijfketting controleren op spanning 1. Zet de motorfiets op de zijstandaard.OPMERKINGBij het controleren en instellen van de span-
ning van de aandrijfketting mag er geen ge-wicht op de motorfiets rusten.
2. Schakel de versnellingsbak in de vrij- stand.
3. Meet de spanning van de aandrijfket- ting zoals getoond. 4. Stel de spanning van de aandrijfket-
ting als volgt bij als deze niet correct is.
LET OP: Een onjuiste kettingspan-
ning leidt tot overbelasting van de
motor en andere essentiële onder-
delen van de machine en kan resul-
teren in overslaan of breken van de
ketting. Houd om dit te voorkomen
de kettingspanning binnen de ge-
specificeerde waarden.
[DCA10572]
DAU74260
Om de spanning van de aandrijfketting
af te stellen
Raadpleeg een Yamaha dealer voordat u
de spanning van de aandrijfketting afstelt.1. Draai de wielasmoer los en draai dan de borgmoeren los aan beide zijden
van de achterbrug.
2. Draai om de aandrijfketting strakker te stellen de stelbout aan beide uiteinden
van de achterbrug in de richting (a).
Stel de ketting losser door de stelbout
aan beide uiteinden van de achterbrug
in de richting (b) te draaien en dan het
achterwiel naar voren te drukken.OPMERKINGGebruik voor een goede wieluitlijning de uit-
1. Spanning aandrijfketting
1
Spanning aandrijfketting:25.0–35.0 mm (0.98–1.38 in)
BX4-9-D2.book 25 ページ ２０１８年１０月２日　火曜日　午後１２時５９分

Periodiek onderhoud en afstelling
7-26
1
2
3
4
5
67
8
9
10
11
12
lijnmerktekens aan beide zijden van de ach-
terbrug om zeker te zijn dat beidekettingspanners dezelfde positie hebben.
3. Trek de asmoer en daarna de borg- moeren aan met de voorgeschreven
aanhaalmomenten.
4. Zorg ervoor dat de kettingspanners in dezelfde stand staan, dat de spanning van de aandrijfketting correct is en dat
de aandrijfketting soepel beweegt.
DAU23026
Aandrijfketting reinigen en
smerenDe aandrijfketting moet worden gereinigd
en gesmeerd volgens de intervalperioden
zoals voorgeschreven in het periodieke
smeer- en onderhouds
schema, anders zal
de ketting snel slijten, met name in vochtige
of stoffige gebieden. Onderhoud de ketting
als volgt.LET OP
DCA10584
De aandrijfketting moet worden ge-
smeerd nadat de motorfiets is gewassen
of ermee in de regen of in vochtige ge-bieden is gereden.
1. Reinig de aandrijfketting met petrole- um en een zacht borsteltje. LET OP:
Reinig de aandrijfketting niet met
stoomreinigers, hogedrukreinigers
of ongeschikte oplosmiddelen om
schade aan de O-ringen te voorko-
men.
[DCA11122]
2. Wrijf de aandrijfketting droog.
3. Smeer de aandrijfketting grondig met
speciale smering v oor o-ringkettingen.
LET OP: Breng geen motorolie of
andere smeermiddelen aan op de
aandrijfketting, deze kunnen stof-
fen bevatten die de O-ringen kun-
nen beschadigen.
[DCA11112]
1. Wielasmoer
2. Aandrijfkettingspanner
3. Stelbout spanning aandrijfketting
4. Borgmoer
5. UitlijnmerktekensAanhaalmomenten: Wielasmoer:190 N·m (19 kgf·m, 140 lb·ft)
Borgmoer:
16 N·m (1.6 kgf·m, 12 lb·ft)
1
2 3
45
(a)
(b)
BX4-9-D2.book 26 ページ ２０１８年１０月２日　火曜日　午後１２時５９分

Periodiek onderhoud en afstelling
7-27
1
2
3
4
5
678
9
10
11
12
DAU23098
Kabels controleren en smerenDe werking van alle bedieningskabels en de
conditie van alle k abels moet voorafgaand
aan elke rit worden gecontroleerd en de ka-
bel en kabeleinden moeten indien nodig
worden gesmeerd. Vraag een Yamaha
dealer een kabel te controleren of te vervan-
gen wanneer deze is beschadigd of niet
soepel beweegt. WAARSCHUWING!
Schade aan de buitenbehuizing van ka-
bels kan leiden tot interne roestvorming
en storing veroorzaken met de beweging
van kabels. Vervang beschadigde ka-
bels zo snel mogelijk om onveilige om-
standigheden te voorkomen.
[DWA10712] DAU23115
Controleren en smeren van
gasgreep en gaskabelDe werking van de gasgreep hoort vooraf-
gaand aan elke rit te worden gecontroleerd.
Daarnaast moet de kabel door een Yamaha
dealer worden gesmeerd volgens de inter-
valperioden vermeld in het periodieke on-
derhoudsschema.
De gaskabel is voorzien van een rubber af-
dekking. Zorg ervoor
dat de afdekking ste-
vig is aangebracht. Zelfs als de afdekking
correct is aangebracht, is de kabel niet vol-
ledig beschermd tegen binnendringend wa-
ter. Let er daarom op dat er geen water
direct op de afdekking of kabel komt bij het
wassen van de machine. Als de kabel of de
afdekking vies wordt, wrijf deze dan schoon
met een vochtige doek.
DAU44276
Controleren en smeren van rem-
en schakelpedalenDe werking van het rem- en het schakelpe-
daal moet voorafgaand aan elke rit worden
gecontroleerd en de pedaalscharnierpun-
ten moeten indien nodig worden gesmeerd.
Rempedaal
Schakelpedaal
Aanbevolen smeermiddel:
Yamaha-kabelsmeermiddel of een
ander geschikt kabelsmeermiddel
BX4-9-D2.book 27 ページ ２０１８年１０月２日　火曜日　午後１２時５９分

Periodiek onderhoud en afstelling
7-28
1
2
3
4
5
67
8
9
10
11
12
DAU23144
Rem- en koppelingshendels
controleren en smerenDe werking van de rem- en de koppelings-
hendel moet voorafgaand aan elke rit wor-
den gecontroleerd en de
hendelscharnierpunten moeten indien no-
dig worden gesmeerd.
Remhendel
Koppelingshendel
Aanbevolen smeermiddel:
Lithiumvet
Aanbevolen smeermiddelen: Remhendel:Siliconenvet
Koppelingshendel:
Lithiumvet
BX4-9-D2.book 28 ページ ２０１８年１０月２日　火曜日　午後１２時５９分

Periodiek onderhoud en afstelling
7-29
1
2
3
4
5
678
9
10
11
12
DAU23203

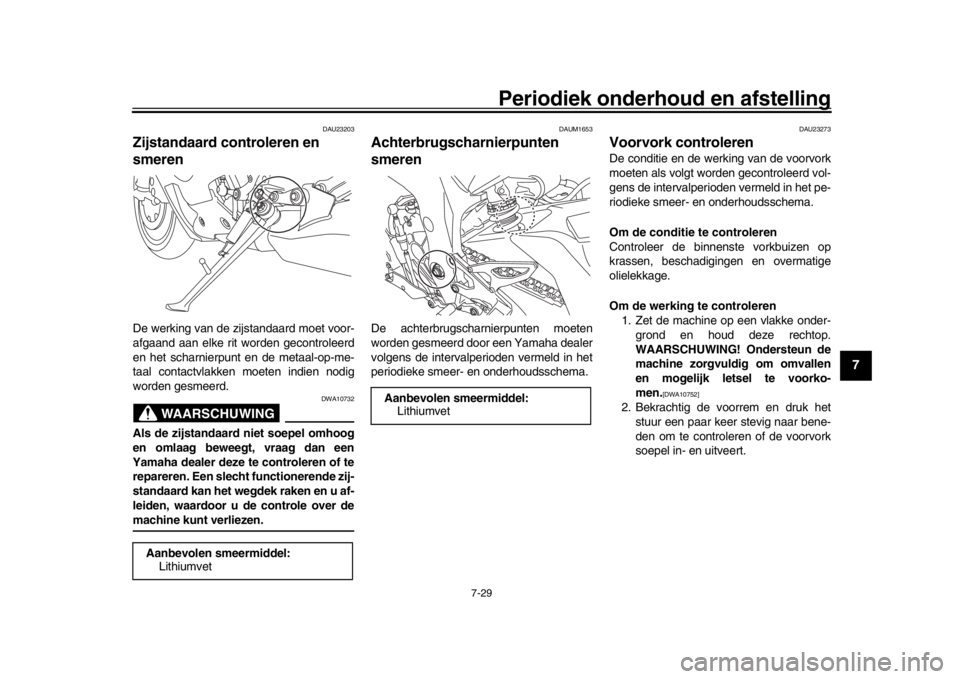

Zijstandaard controleren en
smerenDe werking van de zijstandaard moet voor-
afgaand aan elke rit worden gecontroleerd
en het scharnierpunt en de metaal-op-me-
taal contactvlakken moeten indien nodig
worden gesmeerd.
WAARSCHUWING
DWA10732
Als de zijstandaard niet soepel omhoog
en omlaag beweegt, vraag dan een
Yamaha dealer deze te controleren of te
repareren. Een slecht functionerende zij-
standaard kan het wegdek raken en u af-
leiden, waardoor u de controle over demachine kunt verliezen.
DAUM1653
Achterbrugscharnierpunten
smerenDe achterbrugschar nierpunten moeten
worden gesmeerd door een Yamaha dealer
volgens de intervalperioden vermeld in het
periodieke smeer- en onderhoudsschema.
DAU23273
Voorvork controlerenDe conditie en de werking van de voorvork
moeten als volgt worden gecontroleerd vol-
gens de intervalperioden vermeld in het pe-
riodieke smeer- en onderhoudsschema.
Om de conditie te controleren
Controleer de binnenste vorkbuizen op
krassen, beschadigingen en overmatige
olielekkage.
Om de werking te controleren 1. Zet de machine op een vlakke onder- grond en houd deze rechtop.
WAARSCHUWING! Ondersteun de
machine zorgvuldig om omvallen
en mogelijk letsel te voorko-
men.
[DWA10752]
2. Bekrachtig de voorrem en druk hetstuur een paar keer stevig naar bene-
den om te controleren of de voorvork
soepel in- en uitveert.
Aanbevolen smeermiddel: Lithiumvet
Aanbevolen smeermiddel:Lithiumvet
BX4-9-D2.book 29 ページ ２０１８年１０月２日　火曜日　午後１２時５９分

Periodiek onderhoud en afstelling
7-30
1
2
3
4
5
67
8
9
10
11
12
LET OP
DCA10591
Als schade wordt gevonden of de voor-
vork niet soepel beweegt, vraag dan een
Yamaha dealer te repareren of te contro-leren.
DAU23285

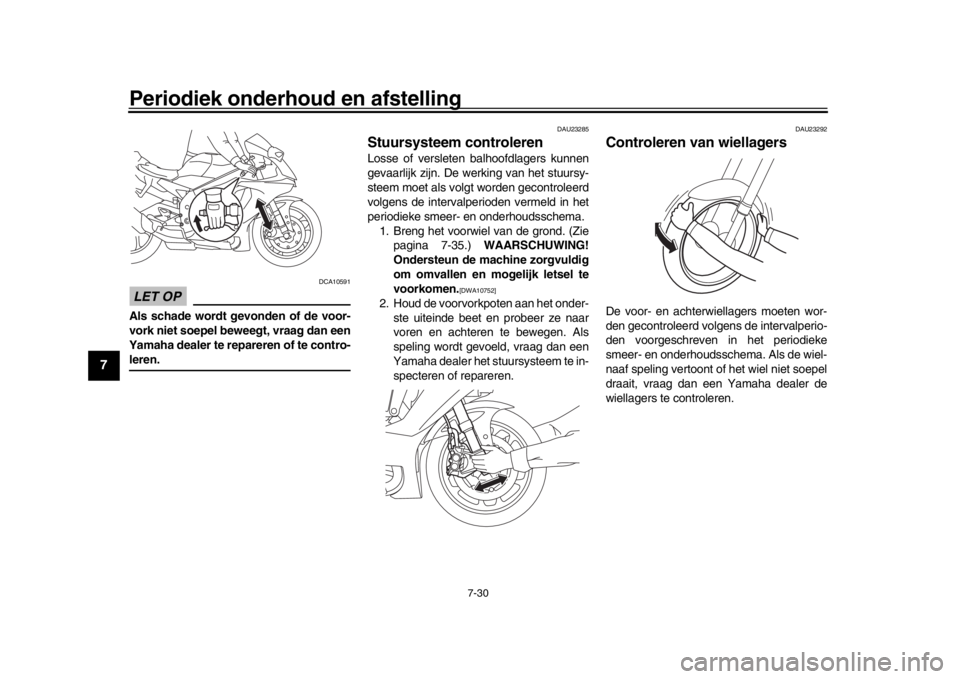

Stuursysteem controlerenLosse of versleten balhoofdlagers kunnen
gevaarlijk zijn. De werk ing van het stuursy-
steem moet als volgt worden gecontroleerd
volgens de intervalperioden vermeld in het
periodieke smeer- en onderhoudsschema.
1. Breng het voorwiel van de grond. (Zie pagina 7-35.) WAARSCHUWING!
Ondersteun de machine zorgvuldig
om omvallen en mogelijk letsel te
voorkomen.
[DWA10752]
2. Houd de voorvorkpoten aan het onder-
ste uiteinde beet en probeer ze naar
voren en achteren te bewegen. Als
speling wordt gevoeld, vraag dan een
Yamaha dealer het stuursysteem te in-
specteren of repareren.
DAU23292
Controleren van wiellagersDe voor- en achterwiellagers moeten wor-
den gecontroleerd volgens de intervalperio-
den voorgeschreven in het periodieke
smeer- en onderhoudsschema. Als de wiel-
naaf speling vertoont of het wiel niet soepel
draait, vraag dan een Yamaha dealer de
wiellagers te controleren.
BX4-9-D2.book 30 ページ ２０１８年１０月２日　火曜日　午後１２時５９分

Periodiek onderhoud en afstelling
7-31
1
2
3
4
5
678
9
10
11
12
DAU68231

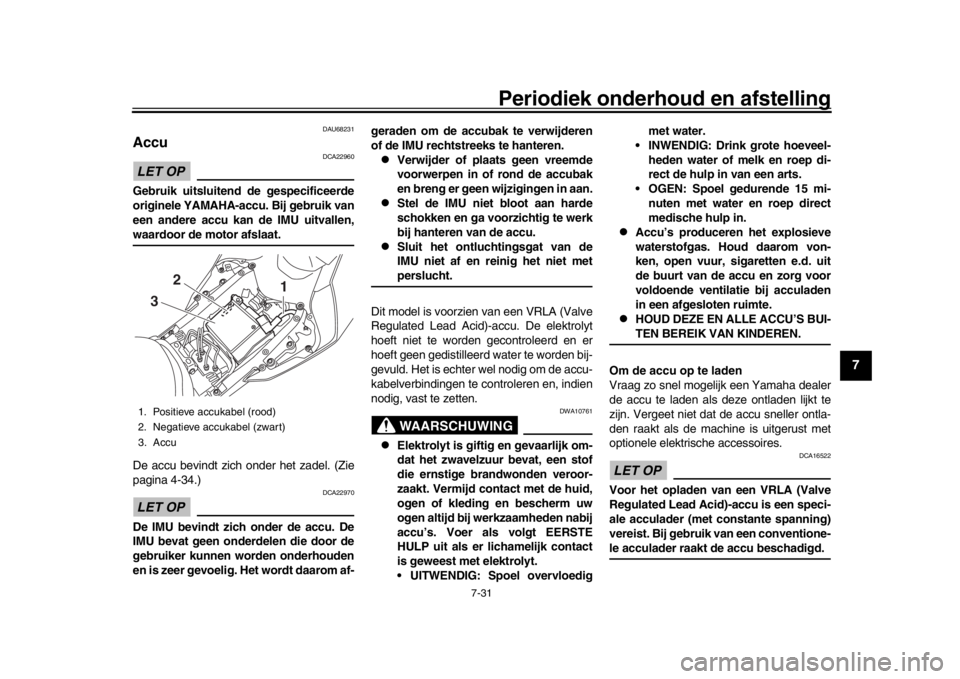

AccuLET OP
DCA22960
Gebruik uitsluitend de gespecificeerde
originele YAMAHA-accu. Bij gebruik van
een andere accu kan de IMU uitvallen,waardoor de motor afslaat.
De accu bevindt zich onder het zadel. (Zie
pagina 4-34.)LET OP
DCA22970
De IMU bevindt zich onder de accu. De
IMU bevat geen onderdelen die door de
gebruiker kunnen worden onderhouden
en is zeer gevoelig. Het wordt daarom af- geraden om de accubak te verwijderen
of de IMU rechtstreeks te hanteren.

Verwijder of plaa
ts geen vreemde
voorwerpen in of rond de accubak
en breng er geen wijzigingen in aan.

Stel de IMU niet bloot aan harde
schokken en ga voorzichtig te werk
bij hanteren van de accu.

Sluit het ontluchtingsgat van de
IMU niet af en reinig het niet metperslucht.
Dit model is voorzien van een VRLA (Valve
Regulated Lead Acid)-accu. De elektrolyt
hoeft niet te worden gecontroleerd en er
hoeft geen gedistilleerd water te worden bij-
gevuld. Het is echter wel nodig om de accu-
kabelverbindingen te controleren en, indien
nodig, vast te zetten.WAARSCHUWING
DWA10761

Elektrolyt is giftig en gevaarlijk om-
dat het zwavelzuur bevat, een stof
die ernstige brandwonden veroor-
zaakt. Vermijd cont act met de huid,
ogen of kleding en bescherm uw
ogen altijd bij werkzaamheden nabij
accu’s. Voer als volgt EERSTE
HULP uit als er lichamelijk contact
is geweest met elektrolyt.
UITWENDIG: Spoel overvloedig met water.
INWENDIG: Drink grote hoeveel-
heden water of melk en roep di-
rect de hulp in van een arts.
OGEN: Spoel gedurende 15 mi-
nuten met water en roep direct
medische hulp in.

Accu’s produceren het explosieve
waterstofgas. Houd daarom von-
ken, open vuur, sigaretten e.d. uit
de buurt van de accu en zorg voor
voldoende ventilatie bij acculaden
in een afgesloten ruimte.

HOUD DEZE EN ALLE ACCU’S BUI-TEN BEREIK VAN KINDEREN.
Om de accu op te laden
Vraag zo snel mogelijk een Yamaha dealer
de accu te laden als deze ontladen lijkt te
zijn. Vergeet niet dat de accu sneller ontla-
den raakt als de machine is uitgerust met
optionele elektrische accessoires.
LET OP
DCA16522
Voor het opladen van een VRLA (Valve
Regulated Lead Acid)-accu is een speci-
ale acculader (met constante spanning)
vereist. Bij gebruik van een conventione-le acculader raakt de accu beschadigd.
1. Positieve accukabel (rood)
2. Negatieve accukabel (zwart)
3. Accu
1
2
3
BX4-9-D2.book 31 ページ ２０１８年１０月２日　火曜日　午後１２時５９分

Periodiek onderhoud en afstelling
7-32
1
2
3
4
5
67
8
9
10
11
12
Om de accu op te bergen1. Verwijder de accu als het voertuig lan- ger dan een maand niet wordt gebruikt,
laad hem volledig bij en zet dan weg op
een koele en droge plek.
LET OP: Zet
alvorens de accu te verwijderen het
contactslot uit en haal eerst de ne-
gatieve kabel en daarna de positieve
kabel los.
[DCA16304]
2. Als de accu langer dan twee maanden wordt weggeborgen, moet deze min-
stens eenmaal per maand worden ge-
controleerd; laad de accu dan indien
nodig steeds volledig bij.
3. Laad de accu volledig bij alvorens te installeren. LET OP: Zet alvorens de
accu te plaatsen het contactslot uit
en sluit eerst de positieve kabel en
daarna de negatieve kabel
aan.
[DCA16842]
4. Controleer na installatie of de accuka- bels correct zijn aangesloten op de ac-
cupolen.LET OP
DCA16531
Houd de accu steeds opgeladen. Stallen
van een ontladen accu kan leiden totpermanente accuschade.
DAU66592

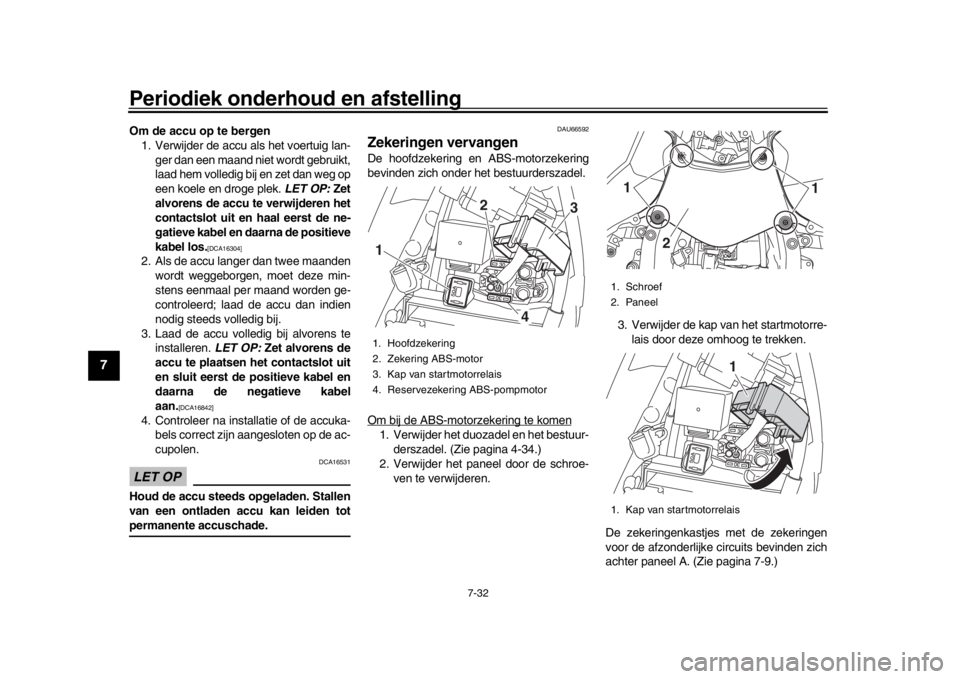

Zekeringen vervangenDe hoofdzekering en ABS-motorzekering
bevinden zich onder het bestuurderszadel.
Om bij de ABS-motorzekering te komen1. Verwijder het duozadel en het bestuur- derszadel. (Zie pagina 4-34.)
2. Verwijder het paneel door de schroe- ven te verwijderen. 3. Verwijder de kap van het startmotorre-
lais door deze omhoog te trekken.
De zekeringenkastjes met de zekeringen
voor de afzonderlijke circuits bevinden zich
achter paneel A. (Zie pagina 7-9.)1. Hoofdzekering
2. Zekering ABS-motor
3. Kap van startmotorrelais
4. Reservezekering ABS-pompmotor1 2
4
3
1. Schroef
2. Paneel
1. Kap van startmotorrelais1
1
2
1
BX4-9-D2.book 32 ページ ２０１８年１０月２日　火曜日　午後１２時５９分
