YAMAHA YZF-R1 2019 Instructieboekje (in Dutch)

Periodiek onderhoud en afstelling
7-13
1
2
3
4
5
678
9
10
11
12
4. Als de motorolie bij of beneden de merkstreep voor minimumniveau
staat, vul dan voldoende olie, van de
aanbevolen soort, bij tot het correcte
niveau.OPMERKINGControleer de O-ring van de olievuldop op
beschadiging en vervang deze indien no-dig.
Om de motorolie te verversen (en de
oliefilterpatroon te vervangen)1. Verwijder stroomlijnpaneel A en pa- neel B. (Zie pagina 7-9.)
2. Start de motor, laat deze een paar mi- nuten warmdraaien en zet hem dan af.
3. Zet een olieopvangbak onder de motor
om de gebruikte olie op te vangen.
4. Verwijder de olievuldop en de olieaf- tapplug met de pakking om de olie uit
het carter te laten stromen.
OPMERKINGSla de stappen 5–7 over als de oliefilterpa-troon niet wordt vervangen.
5. Verwijder de oliefilterpatroon met een oliefiltersleutel.OPMERKINGDe Yamaha dealer kan een oliefiltersleutelleveren.
6. Smeer een dun laagje schone motor- olie op de O-ring van de nieuwe oliefil-
terpatroon.

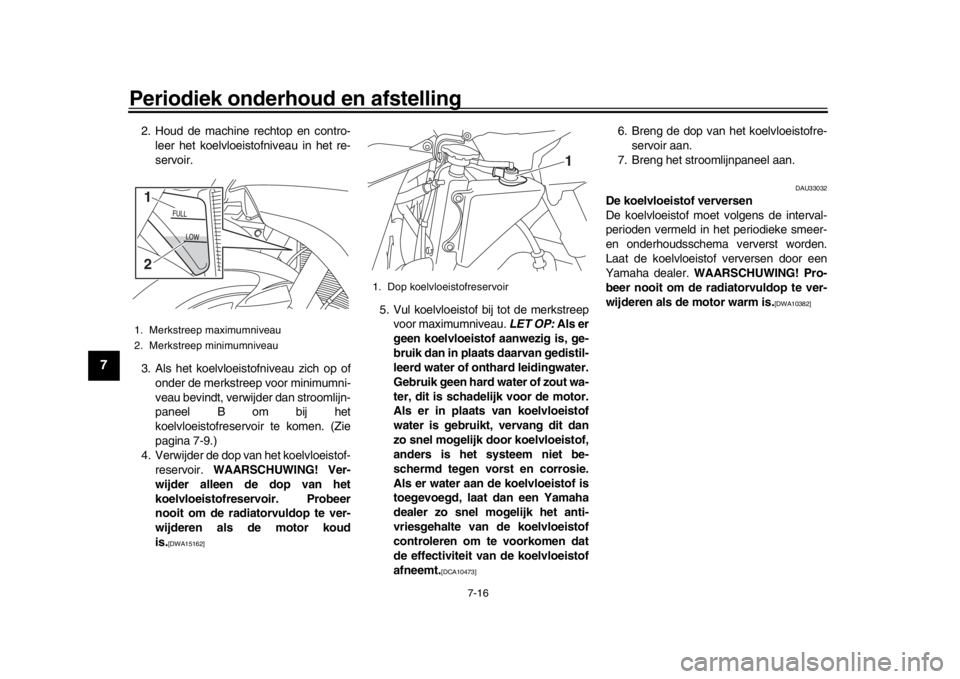

1. Kijkglas olieniveau
2. Merkstreep maximumniveau
3. Merkstreep minimumniveau
2
3
1
1. Olievuldop
1. Olieaftapplug
2. Pakking
1
12

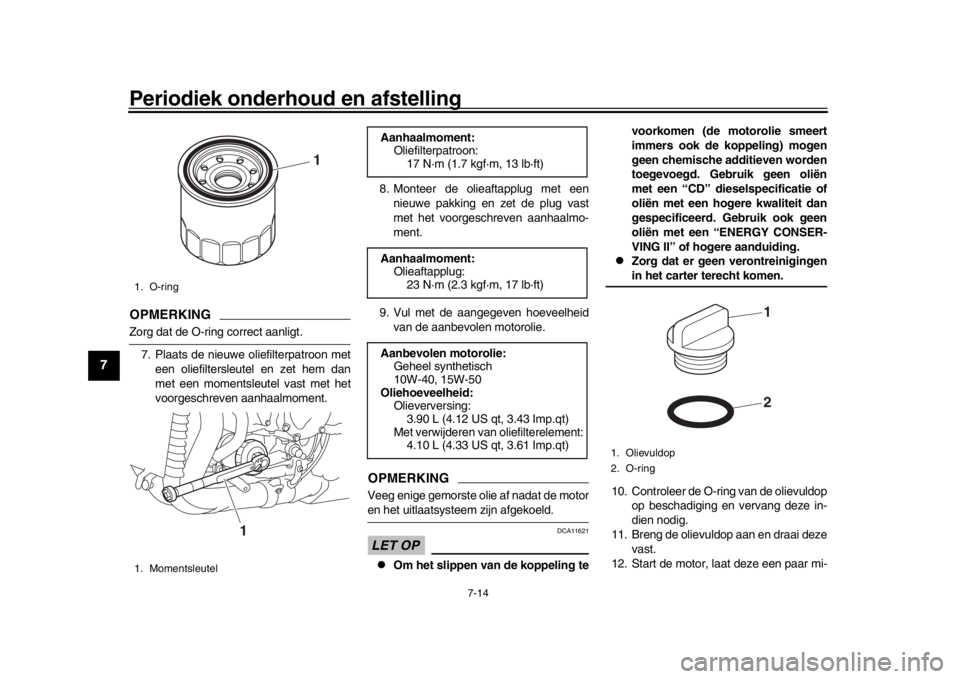

1. Oliefilterpatroon
2. Oliefiltersleutel1
2
BX4-9-D2.book 13 ページ ２０１８年１０月２日　火曜日　午後１２時５９分

Periodiek onderhoud en afstelling
7-14
1
2
3
4
5
67
8
9
10
11
12
OPMERKINGZorg dat de O-ring correct aanligt. 7. Plaats de nieuwe oliefilterpatroon met een oliefiltersleutel en zet hem dan
met een momentsleutel vast met het
voorgeschreven aanhaalmoment. 8. Monteer de olieaftapplug met een
nieuwe pakking en zet de plug vast
met het voorgeschreven aanhaalmo-
ment.
9. Vul met de aangegeven hoeveelheid van de aanbevolen motorolie.
OPMERKINGVeeg enige gemorste olie af nadat de motoren het uitlaatsysteem zijn afgekoeld.LET OP
DCA11621

Om het slippen van de koppeling te voorkomen (de motorolie smeert
immers ook de koppeling) mogen
geen chemische additieven worden
toegevoegd. Gebruik geen oliën
met een “CD” dieselspecificatie of
oliën met een hogere kwaliteit dan
gespecificeerd. Gebruik ook geen
oliën met een “ENERGY CONSER-
VING II” of hogere aanduiding.

Zorg dat er geen
verontreinigingenin het carter terecht komen.
10. Controleer de O-ring van de olievuldop op beschadiging en vervang deze in-
dien nodig.
11. Breng de olievuldop aan en draai deze vast.
12. Start de motor, laat deze een paar mi-
1. O-ring
1. Momentsleutel
1
1
Aanhaalmoment: Oliefilterpatroon:17 N·m (1.7 kgf·m, 13 lb·ft)
Aanhaalmoment: Olieaftapplug:
23 N·m (2.3 kgf·m, 17 lb·ft)
Aanbevolen motorolie: Geheel synthetisch
10W-40, 15W-50
Oliehoeveelheid: Olieverversing:
3.90 L (4.12 US qt, 3.43 Imp.qt)
Met verwijderen van oliefilterelement: 4.10 L (4.33 US qt, 3.61 Imp.qt)
1. Olievuldop
2. O-ring
21
BX4-9-D2.book 14 ページ ２０１８年１０月２日　火曜日　午後１２時５９分

Periodiek onderhoud en afstelling
7-15
1
2
3
4
5
678
9
10
11
12
nuten stationair draaien en controleer
daarbij op olielekkage. Als er sprake is
van olielekkage, zet de motor dan di-
rect af en zoek de oorzaak.
OPMERKINGAls het olieniveau correct is, gaan de waar-
schuwingslampjes voor oliedruk en koel-
vloeistoftemperatuur na het starten van demotor weer uit.LET OP
DCA22490
Zet de motor direct af als het waarschu-
wingslampje oliedruk en koelvloeistof-
temperatuur knippert of blijft branden en
laat de machine controleren door een
Yamaha dealer, zelfs als het olieniveauin orde is. 13. Zet de motor af en wacht een paar mi- nuten tot de olie tot rust is gekomen.
Controleer dan het olieniveau en corri-
geer indien nodig.
14. Monteer het stroomlijnpaneel en het paneel.
DAU85450
Waarom YamalubeYAMALUBE olie is een origineel YAMAHA
onderdeel dat is ontwik keld vanuit de over-
tuiging dat motorolie een belangrijke vloei-
bare component van de motor is. Wij stellen
teams samen van specialisten op tech-
nisch, chemisch, elektronisch en racetest-
gebied die samen de motor en de daarin te
gebruiken olie ontwikkelen. Yamalube oliën
bestaan uit hoogwaardige basisoliën die
zijn aangevuld met specifieke additieven
die verzekeren dat het eindproduct aan
onze prestatienormen voldoet. Hierdoor
hebben de minerale, semisynthetische en
synthetische oliën van Yamalube hun eigen
karakter en toepassingsgebied. Dankzij de
enorme ervaring die Yamaha sinds de jaren
zestig met de ontwikkeling van oliën heeft
opgedaan, is Yamalube de beste keus voor
uw Yamaha motor.
DAUS1203
KoelvloeistofHet koelvloeistofniveau moet regelmatig
worden gecontroleerd. Verder moet de
koelvloeistof worden ververst volgens de in-
tervalperioden vermeld in het periodieke
onderhoudsschema.OPMERKINGAls er geen originele Yamaha koelvloeistof
beschikbaar is, gebruik dan een ethyleen-
glycol antivries met corrosieremmers voor
aluminium motoren en meng deze met ge-destilleerd water in een verhouding van 1:1.
DAU66512
Controleren van het koelvloeistofniveau
Aangezien het koelvloeistofniveau varieert
met de motortemperatuur, moet het worden
gecontroleerd met een koude motor. 1. Zet de machine op een vlakke onder-
grond.
Aanbevolen koelvloeistof:YAMALUBE-koelvloeistof
Hoeveelheid koelvloeistof: Koelvloeistofreservoir (merkstreep
voor maximumniveau):0.25 L (0.26 US qt, 0.22 Imp.qt)
Radiator (inclusief alle leidingen): 2.25 L (2.38 US qt, 1.98 Imp.qt)
BX4-9-D2.book 15 ページ ２０１８年１０月２日　火曜日　午後１２時５９分

Periodiek onderhoud en afstelling
7-16
1
2
3
4
5
67
8
9
10
11
12
2. Houd de machine rechtop en contro- leer het koelvloeistofniveau in het re-
servoir.
3. Als het koelvloeistofniveau zich op of onder de merkstreep voor minimumni-
veau bevindt, verwijder dan stroomlijn-
paneel B om bij het
koelvloeistofreservoir te komen. (Zie
pagina 7-9.)
4. Verwijder de dop van het koelvloeistof-
reservoir. WAARSCHUWING! Ver-
wijder alleen de dop van het
koelvloeistofreservoir. Probeer
nooit om de radiatorvuldop te ver-
wijderen als de motor koud
is.
[DWA15162]
5. Vul koelvloeistof bij tot de merkstreep voor maximumniveau. LET OP: Als er
geen koelvloeistof aanwezig is, ge-
bruik dan in plaats daarvan gedistil-
leerd water of onthard leidingwater.
Gebruik geen hard water of zout wa-
ter, dit is schadelijk voor de motor.
Als er in plaats van koelvloeistof
water is gebruikt, vervang dit dan
zo snel mogelijk door koelvloeistof,
anders is het systeem niet be-
schermd tegen vorst en corrosie.
Als er water aan de koelvloeistof is
toegevoegd, laat dan een Yamaha
dealer zo snel mogelijk het anti-
vriesgehalte van de koelvloeistof
controleren om te voorkomen dat
de effectiviteit van de koelvloeistof
afneemt.
[DCA10473]
6. Breng de dop van het koelvloeistofre- servoir aan.
7. Breng het stroomlijnpaneel aan.
DAU33032
De koelvloeistof verversen
De koelvloeistof moet volgens de interval-
perioden vermeld in het periodieke smeer-
en onderhoudsschema ververst worden.
Laat de koelvloeistof verversen door een
Yamaha dealer. WAARSCHUWING! Pro-
beer nooit om de radiatorvuldop te ver-
wijderen als de motor warm is.
[DWA10382]
1. Merkstreep maximumniveau
2. Merkstreep minimumniveau1
2
1. Dop koelvloeistofreservoir
1
BX4-9-D2.book 16 ページ ２０１８年１０月２日　火曜日　午後１２時５９分

Periodiek onderhoud en afstelling
7-17
1
2
3
4
5
678
9
10
11
12
DAU36765
LuchtfilterelementHet luchtfilterelement moet worden vervan-
gen volgens de intervalperioden vermeld in
het periodieke smeer- en onderhoudssche-
ma. Vraag een Yamaha dealer het luchtfil-
terelement te vervangen.
DAU44735
Stationair toerental controlerenControleer het stationair toerental en laat
het indien nodig door een Yamaha dealer
bijstellen.
DAU21386

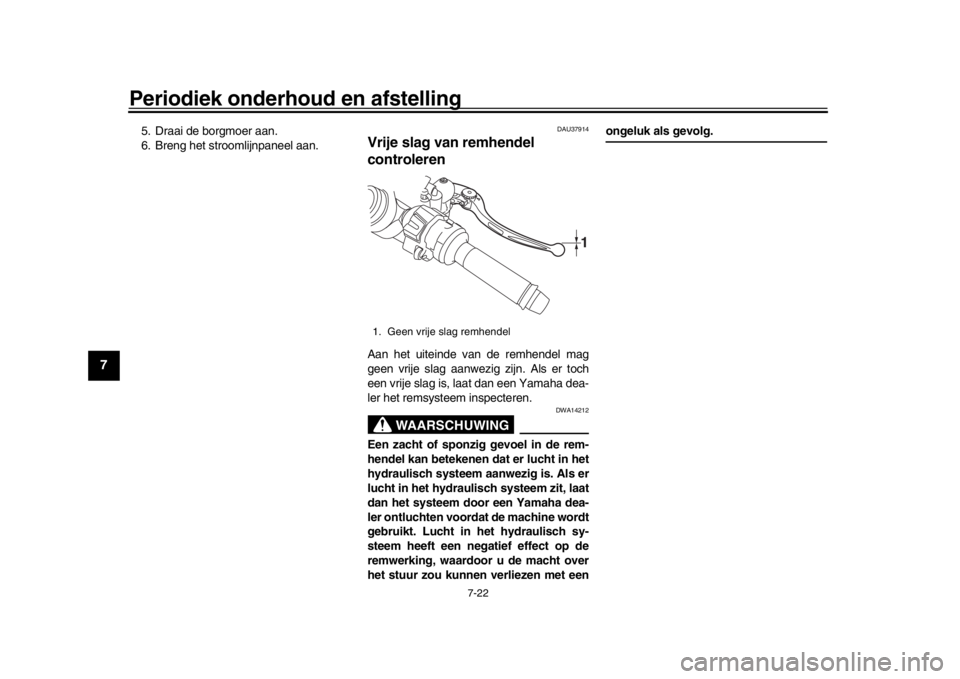

De vrije slag van de gasgreep
controlerenMeet de vrije slag van de gasgreep zoals
getoond.
Controleer de vrije slag van de gasgreep re-
gelmatig en laat de vrije slag indien nodig
afstellen door een Yamaha dealer.
Stationair toerental:

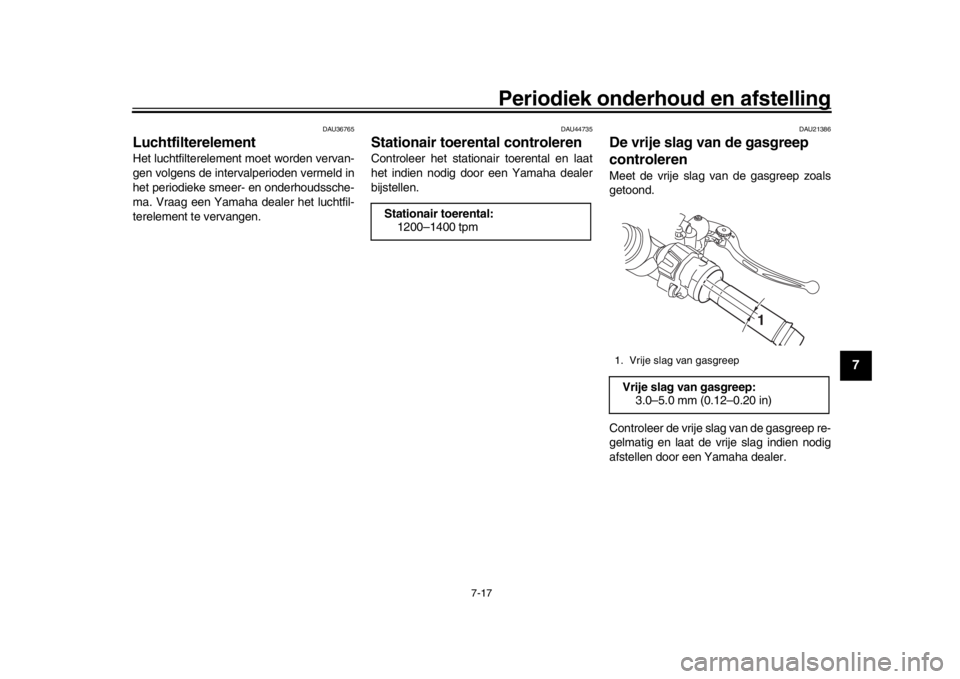

1200–1400 tpm1. Vrije slag van gasgreepVrije slag van gasgreep:3.0–5.0 mm (0.12–0.20 in)
1
BX4-9-D2.book 17 ページ ２０１８年１０月２日　火曜日　午後１２時５９分

Periodiek onderhoud en afstelling
7-18
1
2
3
4
5
67
8
9
10
11
12
DAU21403
KlepspelingDe kleppen zijn een belangrijke motorcom-
ponent, en aangezien de klepspeling bij ge-
bruik verandert moeten ze worden
gecontroleerd en afgesteld volgens de in-
tervalperioden vermeld in het periodieke
onderhoudsschema. Niet-afgestelde klep-
pen kunnen resulteren in een onjuist
lucht-brandstofmengsel, motorgeluid en uit-
eindelijk motorschade. Laat om dit te voor-
komen de klepspeling regelmatig
controleren en afstellen door uw Yamaha
dealer.OPMERKINGDit onderhoud moet worden uitgevoerd bijeen koude motor.
DAU70961
BandenBanden zijn het enige contact tussen de
machine en het wegdek. Veiligheid onder
alle rijomstandigheden hangt af van een re-
latief klein contactoppervlak met het weg-
dek. Het is daarom essentieel om de
banden te allen tijde in een goede conditie
te houden en deze op tijd te vervangen door
de voorgeschreven banden.
Bandenspanning
De bandenspanning moet voor elke rit wor-
den gecontroleerd en indien nodig worden
bijgesteld.
WAARSCHUWING
DWA18370

Rijden met deze machine met een
onjuiste bandspanning kan leiden
tot verlies van de controle met mo-
gelijk ernstig letsel of overlijden tot
gevolg.

De bandspanning moet worden ge-
controleerd en afgesteld terwijl de
banden koud zijn (wanneer de tem-
peratuur van de banden gelijk isaan de omgevingstemperatuur).
WAARSCHUWING
DWA10512
Belaad uw machine nooit te zwaar. Rij-
den met een te zwaar belaste machinekan leiden tot een ongeval.
Inspectie van banden
Vóór elke rit moeten de banden worden ge- Bandenspanning bij koude banden:
Voor:250 kPa (2.50 kgf/cm
2, 36 psi)
Achter:
290 kPa (2.90 kgf/cm2, 42 psi)
Maximale belasting*: 187 kg (412 lb)
* Totaal gewicht van bestuurder, pas- sagier, bagage en accessoires

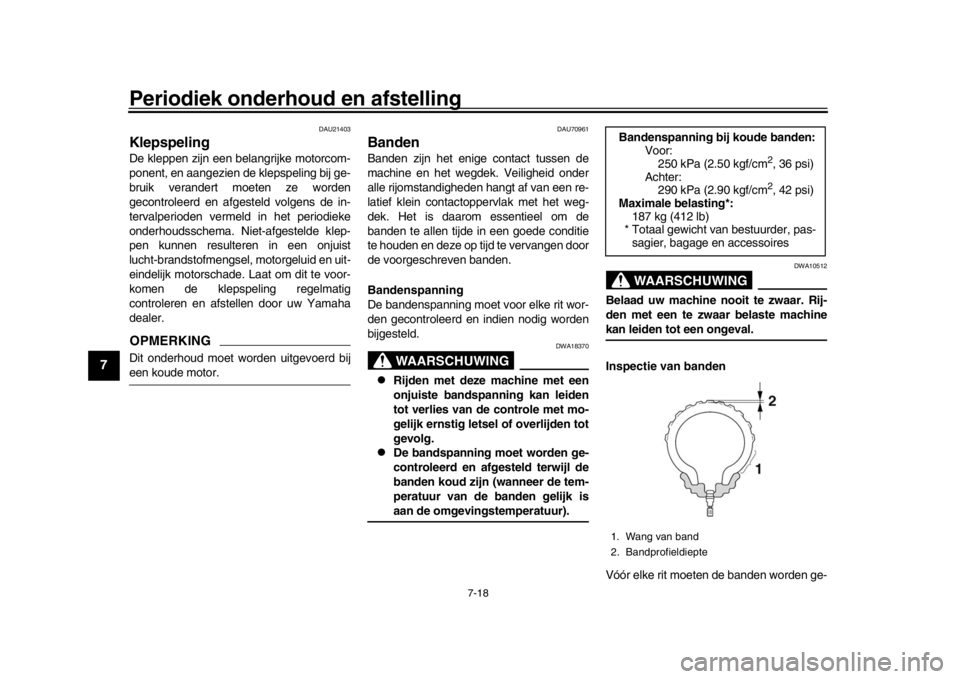

1. Wang van band
2. Bandprofieldiepte
BX4-9-D2.book 18 ページ ２０１８年１０月２日　火曜日　午後１２時５９分

Periodiek onderhoud en afstelling
7-19
1
2
3
4
5
678
9
10
11
12
controleerd. Als de bandprofieldiepte op het
midden van de band de vermelde limiet
heeft bereikt, de band spijkers of stukjes
glas bevat of wanneer de wang van de band
scheurtjes vertoont, moet de band onmid-
dellijk door een Yamaha dealer worden ver-
vangen.OPMERKINGDe slijtagelimiet voor bandprofieldiepte is
voor diverse landen verschillend. Neem al-tijd de lokale voor schriften in acht.
WAARSCHUWING
DWA10472

Laat sterk versleten banden door
een Yamaha dealer vervangen. Rij-
den op een machine met versleten
banden is niet alleen verboden,
maar dit heeft ook een averechts ef-
fect op de rijstabiliteit, waardoor u
de macht over het stuur zou kunnen
verliezen.

De vervanging van onderdelen van
wielen en remmen, inclusief ban-
den, dient te worden overgelaten
aan een Yamaha dealer, die over de nodige vakkundige kennis en erva-
ring beschikt om dit te doen.

Rijd niet te snel direct na het verwis-
selen van een band. Het bandopper-
vlak dient eerst te zijn ingereden
voordat het zijn optimale eigen-schappen verkrijgt.
Bandeninformatie
Dit model is uitgerust met tubeless banden
en bandventielen.
Banden verouderen, zelfs als ze niet of
slechts sporadisch zi jn gebruikt. Scheuren
in het rubber van het loopvlak en de wang
van de band, soms in combinatie met ver-
vorming van het karkas, zijn een teken van veroudering. Oude banden moeten worden
gecontroleerd door een bandenspecialist
om na te gaan of ze geschikt zijn voor ver-
der gebruik.
WAARSCHUWING
DWA10482

Monteer altijd voor- en achterban-
den van hetzelfde merk en type.
Verschillende banden kunnen het
weggedrag van de machine veran-
deren, wat kan leiden tot een onge-
val.

Controleer altijd of de ventieldopjes
stevig zijn bevestigd om zo lucht-
lekkage te voorkomen.

Gebruik uitsluitend de hierna ver-
melde bandventielen en luchtven-
tielbuisjes om bij hoge rijsnelheden
een te lage bandspanning te voor-komen.
Na uitgebreide tests zijn alleen de hieronder
vermelde banden door Yamaha goedge-
keurd voor dit model.
Minimale bandprofieldiepte (voor en
achter):
1.6 mm (0.06 in)

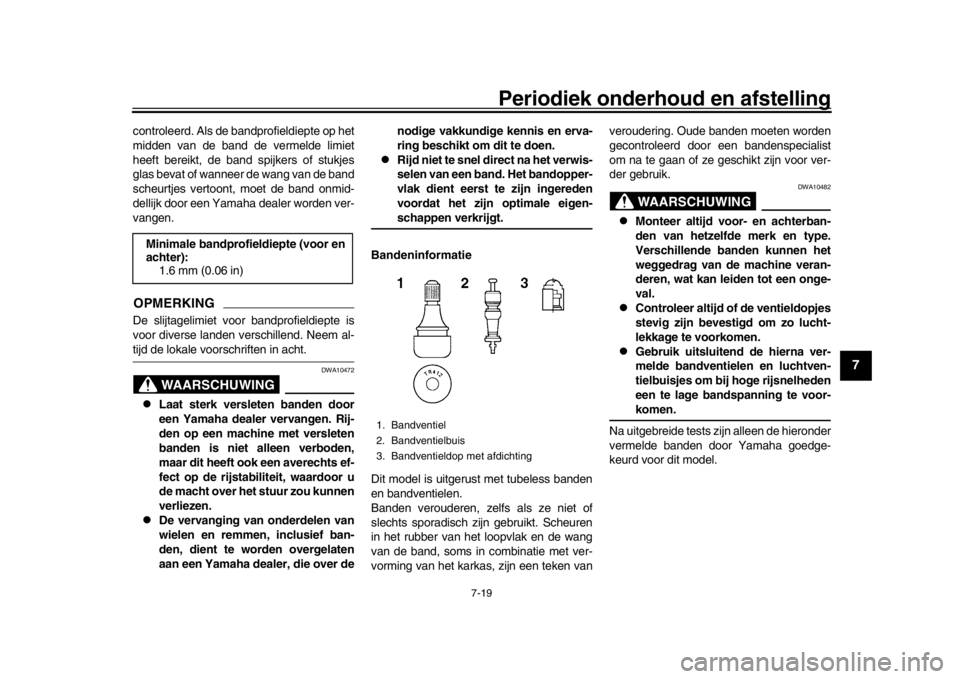

1. Bandventiel
2. Bandventielbuis
3. Bandventieldop met afdichting
BX4-9-D2.book 19 ページ ２０１８年１０月２日　火曜日　午後１２時５９分

Periodiek onderhoud en afstelling
7-20
1
2
3
4
5
67
8
9
10
11
12
WAARSCHUWING
DWA10601
Deze motorfiets is uitgerust met speciale
banden die geschikt voor zeer hoge rij-
snelheden. Let op het volgende om deze
banden zo effectief mogelijk te kunnen
gebruiken.
Gebruik bij vervanging uitsluitend
het voorgeschreven type banden.
Bij andere banden is het risico op
een klapband bij zeer hoge rijsnel-
heden niet denkbeeldig.

Gloednieuwe banden bieden op
sommige typen wegdek relatief wei- nig grip totdat ze zijn “ingereden”.
Het is dan ook verstandig de eerste
100 km (60 mi) nadat een nieuwe
band is aangebracht rustig te blij-
ven rijden en pas daarna de rijsnel-
heid te verhogen.

Voordat met hoge snelheid wordt
gereden moeten de banden zijn op-
gewarmd.

Pas de bandspanning steeds aanvolgens de rijomstandigheden.
DAU66460
Magnesium gietwielenLet voor maximale prestaties, duurzaam-
heid en een veilige werking van uw motor-
fiets op de volgende punten met betrekking
tot deze wielen.
Voor elke rit moeten de velgranden
worden gecontroleerd op scheurtjes,
verbuiging, kromheid of andere scha-
de. Laat in geval van schade het wiel
door een Yamaha dealer vervangen.
Probeer het wiel nooit zelf te repare-
ren, hoe klein de reparatie ook is. Ver-
vang een wiel dat vervormd is of
haarscheurtjes vertoont.

Na het vervangen van een band of wiel
moet het wiel worden uitgebalanceerd.
Een niet uitgebalanceerd wiel kan re-
sulteren in slechte prestaties, slechte
rijeigenschappen en een kortere le-
vensduur van de band.
Deze wielen zijn gemaakt van magnesium
en vereisen speciale zorg.

Gebruik voor het uitbalanceren van
het wiel plakgewichten om krassen op
het wiel te voorkomen.

Controleer het wiel regelmatig op inke-
pingen en krassen. Gebruik een lak-
stift of een ander afdekmiddel om
corrosie te voorkomen.

Volg voor reiniging de instructies op
Voorband:
Maat:120/70ZR17M/C (58W)
Fabrikant/model:
BRIDGESTONE/BATTLAX RA-
CING STREET RS10F
Achterband:
Maat:190/55ZR17M/C (75W)
Fabrikant/model:
BRIDGESTONE/BATTLAX RA-
CING STREET RS10R
VOOR en ACHTER:
Bandventiel:TR412
Luchtventielbuis:
#9100 (origineel)
BX4-9-D2.book 20 ページ ２０１８年１０月２日　火曜日　午後１２時５９分

Periodiek onderhoud en afstelling
7-21
1
2
3
4
5
678
9
10
11
12
pagina 8-1.
DAU67342
Vrije slag van de
koppelingshendel afstellenMeet de vrije slag van de koppelingshendel
zoals getoond.
Controleer de vrije slag van de koppelings-
hendel regelmatig en stel indien nodig als
volgt af.
Draai de stelbout van de koppelingsspeling
op de koppelingshendel richting (a) voor
meer vrije slag van de koppelingshendel.
Draai de stelbout richting (b) voor minder
vrije slag van de koppelingshendel.
OPMERKINGGa als volgt te werk als op de hierboven be-
schreven werkwijze de voorgeschreven
vrije slag van de koppelingshendel nietwordt gehaald. 1. Draai de stelbout bij de koppelings- hendel richting (a) om de koppelings-
kabel losser te stellen.
2. Verwijder stroomlijnpaneel B. (Zie pagina 7-9.)
3. Stel de borgmoer losser verder naar
beneden op de koppelingskabel.
4. Draai de stelmoer van de koppelings-
speling richting (a) voor meer vrije slag
van de koppelingshendel. Draai de
stelmoer richting (b) voor minder vrije
slag van de koppelingshendel.

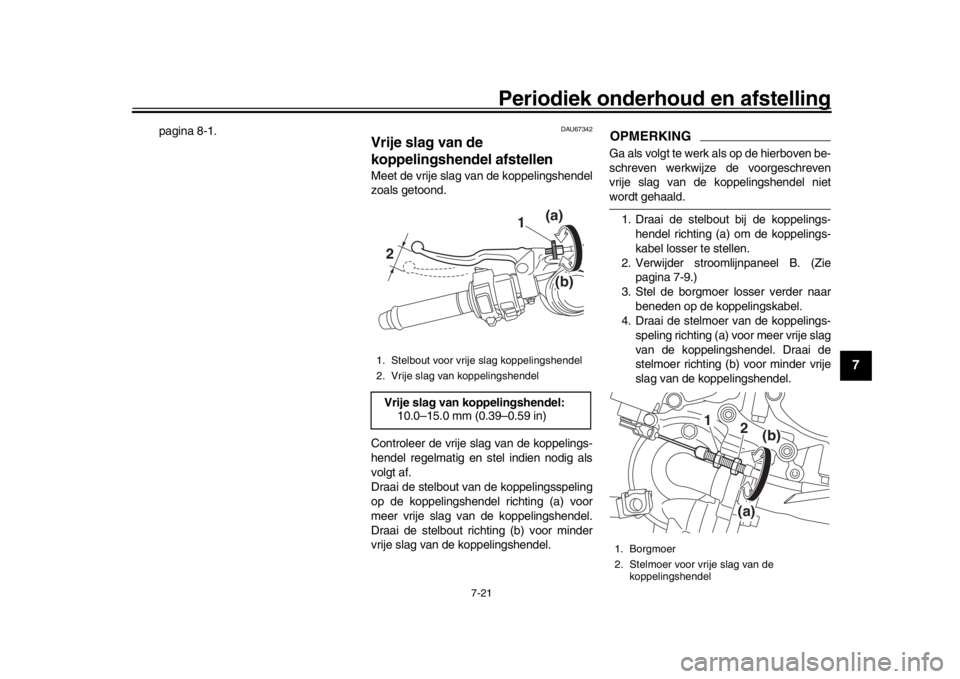

1. Stelbout voor vrije slag koppelingshendel
2. Vrije slag van koppelingshendelVrije slag van koppelingshendel:10.0–15.0 mm (0.39–0.59 in)
1
2 (a)
(b)
1. Borgmoer
2. Stelmoer voor vrije slag van de
koppelingshendel
1 2
(a)(b)
BX4-9-D2.book 21 ページ ２０１８年１０月２日　火曜日　午後１２時５９分

Periodiek onderhoud en afstelling
7-22
1
2
3
4
5
67
8
9
10
11
12
5. Draai de borgmoer aan.
6. Breng het stroomlijnpaneel aan.
DAU37914
Vrije slag van remhendel
controlerenAan het uiteinde van de remhendel mag
geen vrije slag aanwezig zijn. Als er toch
een vrije slag is, laat dan een Yamaha dea-
ler het remsyst eem inspecteren.
WAARSCHUWING
DWA14212
Een zacht of sponzig gevoel in de rem-
hendel kan betekenen dat er lucht in het
hydraulisch systeem aanwezig is. Als er
lucht in het hydraulisch systeem zit, laat
dan het systeem door een Yamaha dea-
ler ontluchten voordat de machine wordt
gebruikt. Lucht in het hydraulisch sy-
steem heeft een negatief effect op de
remwerking, waardoor u de macht over
het stuur zou kunnen verliezen met een
ongeluk als gevolg.
1. Geen vrije slag remhendel
1
BX4-9-D2.book 22 ページ ２０１８年１０月２日　火曜日　午後１２時５９分
