Periodiek onderhoud en afstelling
7-33
1
2
3
4
5
678
9
10
11
12
Vervang een zekering als volgt als deze is
doorgebrand. 1. Draai de contactsleutel naar “OFF” en
schakel het betreffende elektrische cir-
cuit uit.
2. Verwijder de doorgebrande zekering
en breng een nieuwe zekering met de
voorgeschreven ampèrewaarde aan.
WAARSCHUWING! Gebruik geen
zekeringen met een hogere ampera-
ge dan aanbevolen om ernstige
schade aan het elektrische systeem
en mogelijk brand te voorko- men.
[DWA15132]
3. Draai de contactsleutel naar “ON” en
1. Zekering alarmverlichtingssysteem
2. Zekering brandstofinjectiesysteem
3. Zekering elektronische smoorklep
4. Backup-zekering
5. Zekering motor hulpradiatorkoelvin
6. Zekering radiatorkoelvinmotor
7. Reservezekering
1
2
3
4
5
6 7
1. Zekering ontstekingssysteem
2. Zekering signaleringssysteem
3. ABS ECU-zekering
4. Zekering van de ABS-solenoïdeklep
5. Koplampzekering
6. Aansluitzekering 1
7. Reservezekering
1
23
45
6
7
7
Voorgeschreven zekeringen:
Hoofdzekering:50.0 A
Aansluitzekering 1:
2.0 A
Koplampzekering: 7.5 A
Zekering signaleringssysteem: 7.5 A
Zekering ontstekingssysteem:
15.0 A
Zekering radiatorkoelvin: 15.0 A
Zekering rubradiatorkoelvin: 10.0 A
Zekering ABS-motor:
30.0 A
Circuitzekering al armverlichtingssy-
steem:
7.5 A
Zekering ABS ECU: 7.5 A
Zekering van de ABS-solenoïdeklep: 15.0 A
Zekering brandstofinjectiesysteem:
15.0 A
Backup-zekering: 7.5 A
Zekering elektronische smoorklep:
7.5 A
BX4-9-D2.book 33 ページ ２０１８年１０月２日　火曜日　午後１２時５９分

Periodiek onderhoud en afstelling
7-34
1
2
3
4
5
67
8
9
10
11
12
schakel het betreffende elektrische cir-
cuit in om te zien of de apparatuur
werkt.
4. Als de zekering direct opnieuw door- brandt, vraag dan een Yamaha dealer
het elektrisch systeem te controleren.
DAU67122

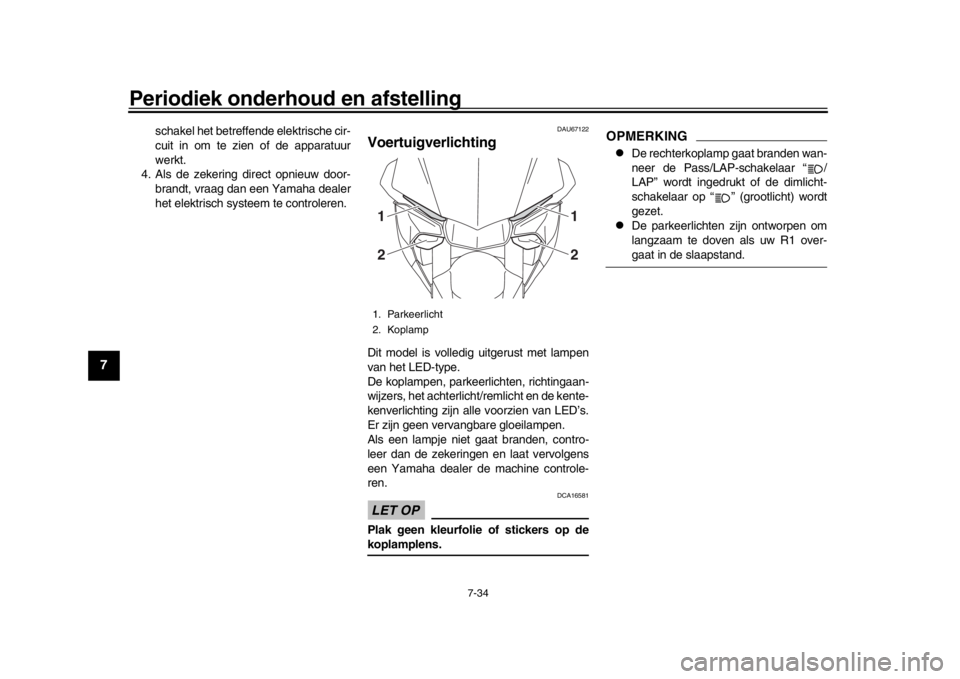

VoertuigverlichtingDit model is volledig uitgerust met lampen
van het LED-type.
De koplampen, parkeerlichten, richtingaan-
wijzers, het achterlich t/remlicht en de kente-
kenverlichting zijn alle voorzien van LED’s.
Er zijn geen vervangbare gloeilampen.
Als een lampje niet gaat branden, contro-
leer dan de zekeringen en laat vervolgens
een Yamaha dealer de machine controle-
ren.LET OP
DCA16581
Plak geen kleurfolie of stickers op dekoplamplens.
OPMERKING
De rechterkoplamp gaat branden wan-
neer de Pass/LAP-schakelaar “ /
LAP” wordt ingedrukt of de dimlicht-
schakelaar op “ ” (grootlicht) wordt
gezet.

De parkeerlichten zijn ontworpen om
langzaam te doven als uw R1 over-gaat in de slaapstand.
1. Parkeerlicht
2. Koplamp
12
1
2
BX4-9-D2.book 34 ページ ２０１８年１０月２日　火曜日　午後１２時５９分

Periodiek onderhoud en afstelling
7-35
1
2
3
4
5
678
9
10
11
12
DAU67131

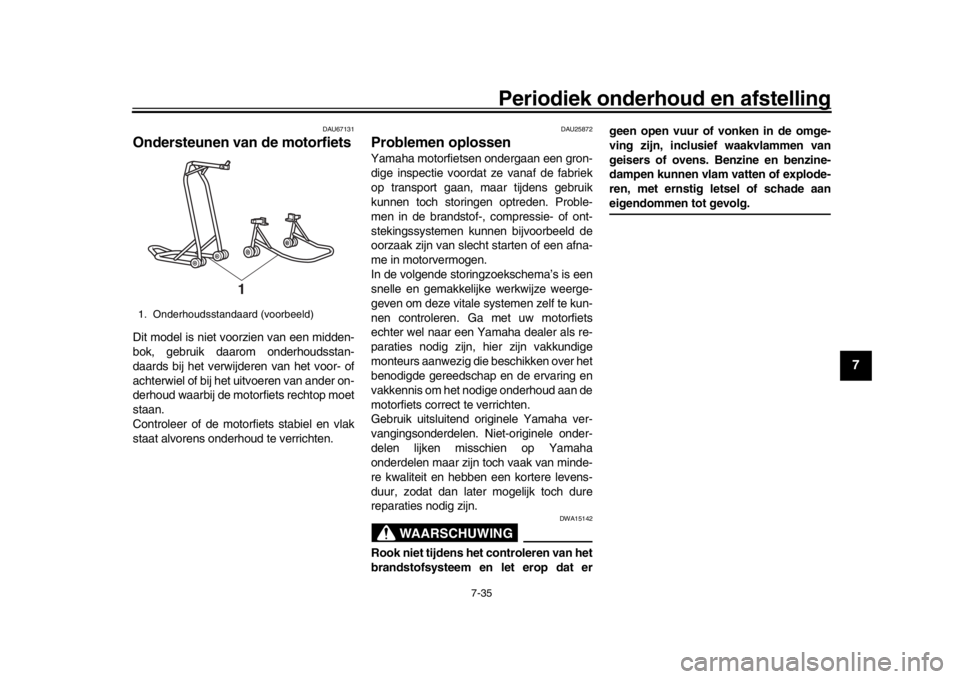

Ondersteunen van de motorfietsDit model is niet voorzien van een midden-
bok, gebruik daarom onderhoudsstan-
daards bij het verwijderen van het voor- of
achterwiel of bij het uitvoeren van ander on-
derhoud waarbij de motorfiets rechtop moet
staan.
Controleer of de motorfiets stabiel en vlak
staat alvorens onderhoud te verrichten.
DAU25872
Problemen oplossenYamaha motorfietsen ondergaan een gron-
dige inspectie voordat ze vanaf de fabriek
op transport gaan, m aar tijdens gebruik
kunnen toch storingen optreden. Proble-
men in de brandstof-, compressie- of ont-
stekingssystemen kunnen bijvoorbeeld de
oorzaak zijn van slecht starten of een afna-
me in motorvermogen.
In de volgende stor ingzoekschema’s is een
snelle en gemakkelijke werkwijze weerge-
geven om deze vitale systemen zelf te kun-
nen controleren. Ga met uw motorfiets
echter wel naar een Yamaha dealer als re-
paraties nodig zijn, hier zijn vakkundige
monteurs aanwezig die beschikken over het
benodigde gereedschap en de ervaring en
vakkennis om het nodige onderhoud aan de
motorfiets correct te verrichten.
Gebruik uitsluitend originele Yamaha ver-
vangingsonderdelen. Niet-originele onder-
delen lijken misschien op Yamaha
onderdelen maar zijn toch vaak van minde-
re kwaliteit en hebben een kortere levens-
duur, zodat dan later mogelijk toch dure
reparaties nodig zijn.
WAARSCHUWING
DWA15142
Rook niet tijdens het controleren van het
brandstofsysteem en let erop dat er geen open vuur of vonken in de omge-
ving zijn, inclusief waakvlammen van
geisers of ovens. Benzine en benzine-
dampen kunnen vlam vatten of explode-
ren, met ernstig letsel of schade aan
eigendommen tot gevolg.
1. Onderhoudsstandaard (voorbeeld)
1
BX4-9-D2.book 35 ページ ２０１８年１０月２日　火曜日　午後１２時５９分

Periodiek onderhoud en afstelling
7-36
1
2
3
4
5
67
8
9
10
11
12
DAU42505

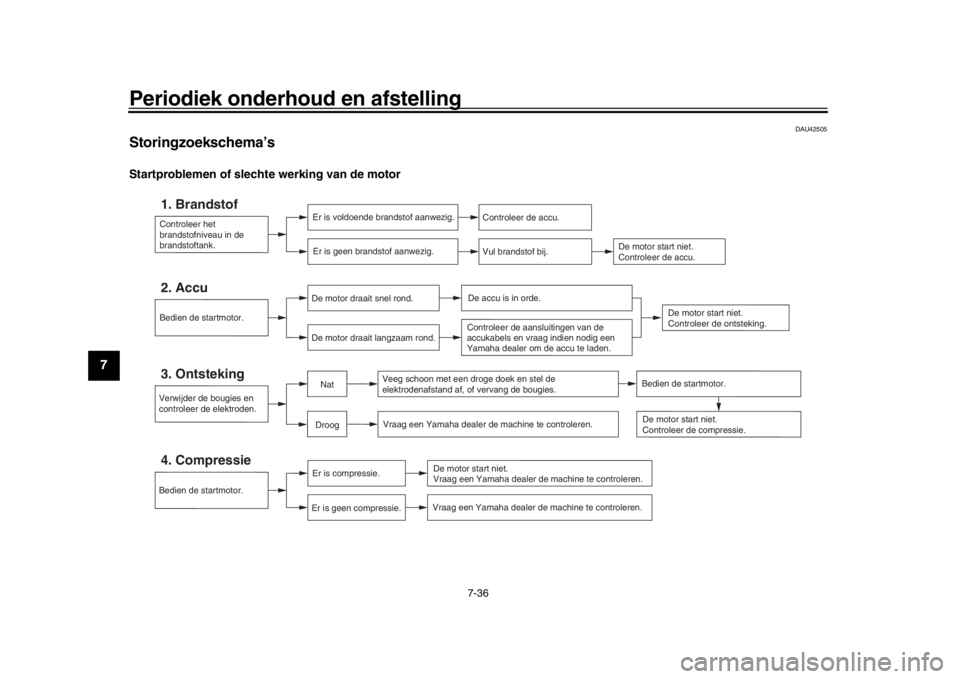

Storingzoekschema’sStartproblemen of slecht e werking van de motor
Controleer het
brandstofniveau in de
brandstoftank.1. Brandstof
Er is voldoende brandstof aanwezig.
Er is geen brandstof aanwezig.
Controleer de accu.
Vul brandstof bij.
De motor start niet.
Controleer de accu.
Bedien de startmotor.4. Compressie
Er is compressie.
Er is geen compressie.
Verwijder de bougies en
controleer de elektroden.3. Ontsteking
Veeg schoon met een droge doek en stel de
elektrodenafstand af, of vervang de bougies. Vraag een Yamaha dealer de machine te controleren.
Vraag een Yamaha dealer de machine te controleren.
De motor start niet.
Controleer de compressie.
De motor start niet.
Vraag een Yamaha dealer de machine te controleren.
De motor start niet.
Controleer de ontsteking.
Bedien de startmotor.2. Accu
De motor draait snel rond.
De motor draait langzaam rond.
De accu is in orde.Controleer de aansluitingen van de
accukabels en vraag indien nodig een
Yamaha dealer om de accu te laden.
DroogNat
Bedien de startmotor.
BX4-9-D2.book 36 ページ ２０１８年１０月２日　火曜日　午後１２時５９分

Periodiek onderhoud en afstelling
7-37
1
2
3
4
5
678
9
10
11
12

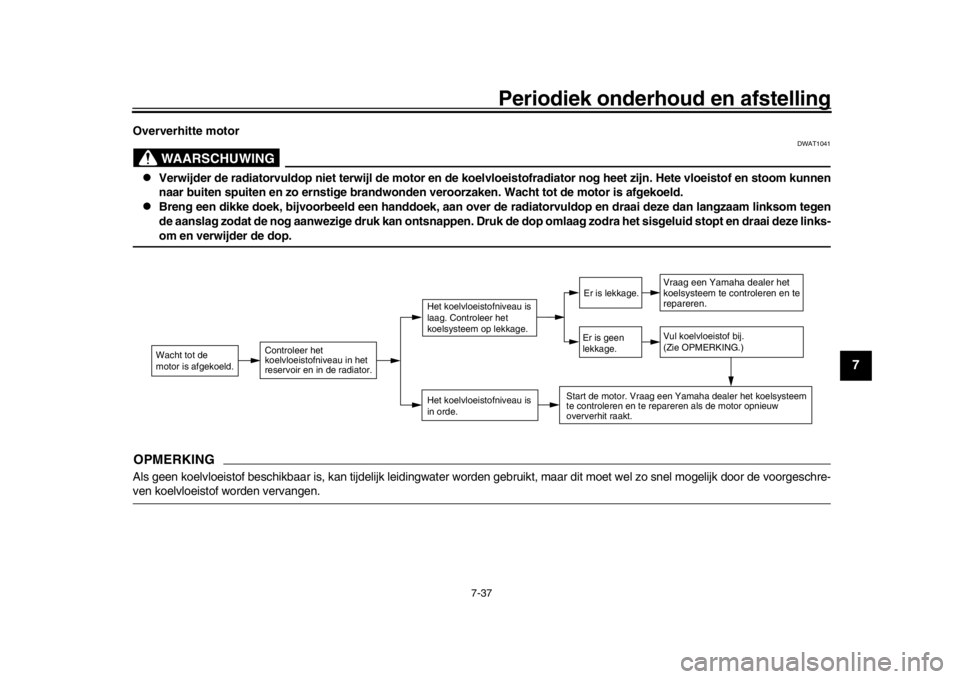

Oververhitte motor
WAARSCHUWING
DWAT1041

Verwijder de radiatorvuldop niet terwijl de motor en de koel vloeistofradiator nog heet zijn. Hete vloeistof en stoom kunnen
naar buiten spuiten en zo ernstige brandwonden veroorzaken. Wacht tot de motor is afgekoeld.

Breng een dikke doek, bijvoorbeeld een handdoek, aan over de radiatorvuldop en draai deze dan langzaam linksom tegen
de aanslag zodat de nog aanwezige druk ka n ontsnappen. Druk de dop omlaag zodra het sisgeluid stopt en draai deze links-om en verwijder de dop.
OPMERKINGAls geen koelvloeistof beschikbaar is, kan tijdelijk leidingwater worden gebruikt, maar dit moet wel zo snel mogelijk door de voorgeschre-ven koelvloeistof worden vervangen.
Wacht tot de
motor is afgekoeld.
Controleer het
koelvloeistofniveau in het
reservoir en in de radiator.
Het koelvloeistofniveau is
in orde.
Het koelvloeistofniveau is
laag. Controleer het
koelsysteem op lekkage.
Vraag een Yamaha dealer het
koelsysteem te controleren en te
repareren.Vul koelvloeistof bij.
(Zie OPMERKING.)
Start de motor. Vraag een Yamaha dealer het koelsysteem
te controleren en te repareren als de motor opnieuw
oververhit raakt.
Er is lekkage.
Er is geen
lekkage.
BX4-9-D2.book 37 ページ ２０１８年１０月２日　火曜日　午後１２時５９分

8-1
1
2
3
4
5
6
78
9
10
11
12
Verzorging en stalling van de motorfiets
DAU37834
Matkleur, let opLET OP
DCA15193
Sommige modellen zijn uitgerust met
matkleurige onderdelen. Raadpleeg een
Yamaha dealer voor advies over wat
voor producten gebruikt moeten worden
om het voertuig te reinigen. Het gebruik
van een borsteltje, chemische produc-
ten of reinigingsmiddelen tijdens het rei-
nigen van deze onderdelen kan het
oppervlak bekrassen of beschadigen.
Ook was moet niet worden aangebrachtop een van de matkleurige onderdelen.
DAU83443
OnderhoudRegelmatige grondige reiniging van de ma-
chine zorgt niet alleen voor een fraaier uiter-
lijk, maar verbetert ook de prestaties van de
machine en de levensduur van veel onder-
delen. Door de machine te wassen, reinigen
en op te poetsen kunt u ook regelmatig de
conditie ervan inspecteren. Was de machi-
ne telkens na een rit in de regen of dicht bij
de zee, aangezien zout bijtend is voor me-
talen.OPMERKING
In gebieden met vorst en sneeuwval
kan zout worden gestrooid op wegen
als middel tegen gladheid. Dit zout kan
tot in de lente op de weg blijven liggen,
dus was de onderkant en chassison-
derdelen telkens na een rit in deze ge-
bieden.

Originele Yamaha verzorgings- en on-
derhoudsproducten worden onder de
merknaam YAMALUBE verkocht in
vele markten wereldwijd.

Raadpleeg uw Yamaha dealer voorextra reinigingstips.
LET OP
DCA26280
Onjuiste reiniging kan resulteren in cos-
metische en mechanische schade. Ge- bruik geen:

hogedrukreinigers of stoomreini-
gers. Water onder hoge druk kan
wiellagers, remmen, versnellings-
bakafdichtingen en elektrische on-
derdelen binnendringen en schade
veroorzaken. Vermijd reinigingsap-
paratuur die gebruikmaakt van
hoge druk, zoals autowasserettes.

agressieve chemische stoffen in-
clusief sterke, bijtende wielreini-
gingsmiddelen, vooral bij
spaakwielen of magnesium wielen.

agressieve chemische stoffen,
schurende reinigingsmiddelen of
was op onderdelen met een matte
afwerking. Borstels kunnen kras-
sen en beschadigingen veroorza-
ken op de matte afwerking, gebruik
alleen een zachte spons of hand-
doek.

doeken, sponzen of borstels met
resten van schurende reinigings-
middelen of agressieve chemische
stoffen zoals oplosmiddelen, benzi-
ne, roestverwijderaars, remvloei-stof, antivries etc.
Voor het wassen 1. Plaats de machine buiten direct zon- licht en laat deze afkoelen. Dit helpt
BX4-9-D2.book 1 ページ ２０１８年１０月２日　火曜日　午後１２時５９分

Verzorging en stalling van de motorfiets
8-2
1
2
3
4
5
6
789
10
11
12
watervlekken te voorkomen.
2. Zorg dat alle doppen, kappen, elektri-
sche koppelingen en stekkers stevig
zijn gemonteerd.
3. Dek de uitlaatdemper af met een plas-
tic zak en een stevig elastiek.
4. Zet hardnekkige vlekken van bijvoor- beeld insecten of vogelpoep enkele
minuten in de week met een natte
doek.
5. Verwijder vuil en olievlekken met een
hoogwaardig ontvettingsmiddel en een
kunststof borstel of spons.
LET OP:
Gebruik geen ontvettingsmiddel op
gedeelten die gesmeerd moeten
worden, zoals afdichtingen, pakkin-
gen en wielassen. Volg de instruc-
ties bij het product.
[DCA26290]
Wassen 1. Spoel eventueel ontvettingsmiddel af
en spuit de machine na met een tuin-
slang. Gebruik niet meer waterdruk
dan nodig is. Spuit water niet recht-
streeks in de uitlaatdemper, het instru-
mentenpaneel, de luchtinlaat of
andere binnengedeelten zoals op-
bergcompartimenten onder het zadel.
2. Was de machine met een hoogwaar-
dig autowasmiddel gemengd met
koud water en een zachte, schone doek of spons. Gebruik een oude tan-
denborstel of kunststof borstel om op
moeilijk bereikbare plaatsen te komen.
LET OP:
Gebruik koud water als het
voertuig is blootgesteld aan zout.
Warm water vergroot de bijtende ei-
genschappen van zout.
[DCA26301]
3. Bij machines met een kuipruit: Reinig
de kuipruit met een zachte doek of
spons die is bevochtigd met water en
een pH-neutraal reinigingsmiddel. Ge-
bruik indien nodig een hoogwaardig
kuipruitreinigingsmiddel of polish voor
motorfietsen. LET OP: Gebruik nooit
agressieve chemicaliën om de kuip-
ruit te reinigen. Daarnaast kunnen
bepaalde reinigingsmiddelen voor
kunststof krassen achterlaten op de
kuipruit, dus test een reinigings-
middel altijd eerst voordat u het toe-
past.
[DCA26310]
4. Spoel vervolgens grondig na met wa- ter. Zorg dat u alle restanten van het
reinigingsmiddel verwijdert omdat
deze schadelijk kunnen zijn voor
kunststof onderdelen.
Na het wassen 1. Droog de machine met een zeem of
vochtabsorberende doek, bij voorkeur
een microvezeldoekje. 2. Voor modellen met een aandrijfketting:
Aandrijfketting drogen en vervolgens
smeren om roestvo rming te voorko-
men.
3. Gebruik een chroompolish om ver-
chroomde, aluminium en roestvrijsta-
len delen te laten glanzen. Vaak kunt u
thermische verkleuringen op roestvrij-
stalen uitlaatsystemen verwijderen
door deze op te poetsen.
4. Breng een corrosiewerende spray aan
op alle metalen onderdelen, inclusief
verchroomde en vernikkelde opper-
vlakken. WAARSCHUWING! Breng
geen siliconen- of oliespray aan op
zadels, handgrepen, rubber voet-
steunen of bandprofielen. Anders
worden deze onderdelen glad,
waardoor u de controle over de ma-
chine kunt verliezen. Reinig de op-
pervlakken van deze onderdelen
grondig voordat u met de machine
gaat rijden.
[DWA20650]
5. Behandel rubber, vinyl en ongelakte kunststof onderdelen met een daar-
voor geschikt verzorgingsmiddel.
6. Werk kleine lakbeschadigingen door steenslag en dergelijke bij.
7. Behandel alle gelakte oppervlakken met een niet-schurende was of ge-
bruik een detailspray voor motorfiet-
BX4-9-D2.book 2 ページ ２０１８年１０月２日　火曜日　午後１２時５９分

Verzorging en stalling van de motorfiets
8-3
1
2
3
4
5
6
78
9
10
11
12
sen.
8. Start na de reinigingsbeurt de motor
en laat deze enkele minuten stationair
draaien om eventueel resterend vocht
op te laten drogen.
9. Bij condensatievorming in de kop- lamplens start u de motor en zet u de
koplamp aan om het vocht te verwijde-
ren.
10. Laat de machine volledig drogen voor- dat u deze stalt of afdekt.
LET OP
DCA26320

Breng geen was aan op rubber of
ongelakte kunststof onderdelen.

Gebruik geen schurende poetsmid-
delen omdat deze de lak aantasten.

Gebruik sprays en was altijd spaar-
zaam. Veeg restanten na gebruikweg.WAARSCHUWING
DWA20660
Verontreiniging van de remmen of ban-
den kan leiden tot verlies van de contro-
le over de machine.
Zorg dat er geen smeermiddel of
was op de remmen en banden is
achtergebleven.

Was de banden indien nodig met
warm water en een mild reinigings- middel.

Reinig de remschijven en -blokken
zo nodig met een remmenreiniger
of aceton.

Test de remwerking en het wegge-
drag van de machine in bochten
voordat u met hoge snelheden gaatrijden.
DAU83450
Titanium uitlaatdemper reinigen
Dit model is uitgerust met een titanium uit-
laatdemper die speciale verzorging nodig
heeft. Gebruik alleen een zachte doek of
spons en een mild reinigingsmiddel met wa-
ter om de uitlaatdemper te reinigen. Hier-
mee kunt u vingerafdrukken en andere
(olie)vlekken verwijderen. U kunt zo nodig
een alkalisch pH-reinigingsmiddel en een
zachte borstel gebruiken. Gebruik echter
nooit schurende middelen of speciale be-
handelingsmiddelen om de uitlaatdemper
te reinigen, omdat deze de beschermlaag
aantasten.OPMERKINGDe thermische verkleuringen op de uitlaat-
pijp naar de titanium uitlaatdemper zijn nor-maal en kunnen niet worden verwijderd.
DAU83472
StallenStal de machine altijd op een koele, droge
plaats. Bescherm de machine zo nodig te-
gen stof met een ademend dekkleed. Zorg
dat de motor en het uitlaatsysteem zijn af-
gekoeld voordat u de machine afdekt. Als
de machine vaak wekenlang niet wordt ge-
bruikt, wordt aanbevolen om na elke tank-
beurt een hoogwaardige
brandstofstabilisator te gebruiken.LET OP
DCA21170

Als het voertuig wordt gestald in
een slecht geventileerde ruimte of
in vochtige toestand wordt afgedekt
met een hoes of ee
n dekzeil, zullen
water en vocht kunnen binnendrin-
gen en roestvorming veroorzaken.

Voorkom corrosie door de machine
niet te stallen in een vochtige kel-
der, een stal (i.v.m. de aanwezig-
heid van ammoniakdamp) en in een
opslagruimte voor sterke chemica-liën.
Langdurige stalling
Voordat u de machine langdurig stalt (60
dagen of langer): 1. Zorg dat u alle nodige reparaties en
achterstallig onderhoud uitvoert.
BX4-9-D2.book 3 ページ ２０１８年１０月２日　火曜日　午後１２時５９分

Verzorging en stalling van de motorfiets
8-4
1
2
3
4
5
6
789
10
11
12
2. Volg alle instructies op in de paragraaf Verzorging van dit hoofdstuk.
3. Vul de brandstoftank en voeg een brandstofstabilisator toe volgens de in-
structies bij het product. Laat de motor
5 minuten draaien om de behandelde
brandstof door het brandstofsysteem
te verspreiden.
4. Bij machines met een brandstofkraan: Draai de hendel van de brandstof-
kraan dicht.
5. Bij machines met een carburateur: Tap de brandstof in de vlotterkamer
van de carburateur af in een schone
opvangbak om te voorkomen dat er af-
zettingen uit de brandstof worden ge-
vormd. Zet de aftapplug weer vast en
giet de brandstof terug in de brandstof-
tank.
6. Gebruik een hoogwaardige conserve-
ringsolie om de interne motoronderde-
len tegen corrosie te beschermen.
Voer als er geen conserveringsolie be-
schikbaar is de volgende stappen uit
voor elke cilinder:
a. Verwijder de bougiedop en de bou- gie.
b. Giet een theelepel motorolie in het
bougiegat.
c. Breng de bougiedop aan op de bougie en leg dan de bougie zoda- nig op de cilinderkop dat de elek-
troden aan massa liggen. (Dit
voorkomt vonken tijdens de vol-
gende stap.)
d. Laat de motor een paar keer rond-
draaien op de startmotor. (De cilin-
derwand wordt zo geolied.)
WAARSCHUWING! Verbind de
bougie-elektrodes met de mas-
sa bij het ronddraaien van de
motor om schade of letsel door
vonkvorming te voorko-
men.
[DWA10952]
e. Haal de bougiedop los van de bou-
gie en breng dan de bougie en de
bougiedop weer aan.
7. Smeer alle bedieningskabels, schar-
nierpunten, hendels en pedalen, als-
mede de zijstandaard en middenbok
(indien aanwezig).
8. Controleer en corrigeer de banden- spanning, en breng dan de machine
omhoog zodat alle wielen los van de
grond zijn. Een andere mogelijkheid is
de wielen eenmaal per maand iets te
draaien, zodat de banden niet op één
gedeelte sterker achteruitgaan.
9. Dek de uitlaatdemper af met een plas-
tic zak om te voorkomen dat vocht kan
binnendringen.
10. Verwijder de accu en laad deze volle- dig op of sluit een onderhoudslader
aan om de accu optimaal opgeladen te
houden.
LET OP: Controleer of de
accu en acculader compatibel zijn.
Probeer niet om een VRLA-accu op
te laden met een conventionele ac-
culader.
[DCA26330]
OPMERKING
Als u de accu verwijdert, laad deze
dan eenmaal per maand op en bewaar
hem op een plaats met een tempera-
tuur tussen 0-30 C (32-90 F).

Zie pagina 7-31 voor meer informatie
over het opladen en opbergen van deaccu.
BX4-9-D2.book 4 ページ ２０１８年１０月２日　火曜日　午後１２時５９分

9-1
1
2
3
4
5
6
7
89
10
11
12
Specificaties
DAU84922
Afmetingen:Totale lengte: 2055 mm (80.9 in)
Totale breedte: 690 mm (27.2 in)
Totale hoogte: 1150 mm (45.3 in)
Zadelhoogte:
855 mm (33.7 in)
Wielbasis: 1405 mm (55.3 in)
Grondspeling: 130 mm (5.12 in)
Kleinste draaicirkel:
3.3 m (10.83 ft)Gewicht:Rijklaar gewicht:200 kg (441 lb)Motor:Verbrandingscyclus:4-takt
Koelsysteem: Vloeistofgekoeld
Kleppenmechanisme:
DOHC
Cilinderopstelling: In lijn
Aantal cilinders: 4-cilinder
Slagvolume:
998 cm
3
Boring  slag:
79.0  50.9 mm (3.11  2.00 in) Startsysteem:
Elektrische startmotor
Motorolie:Aanbevolen merk:
Type:Geheel synthetisch
SAE-viscositeitsklassen: 10W-40, 15W-50
Aanbevolen kwaliteit motorolie:
API service type SG of hoger, JASO
MA-norm
Hoeveelheid motorolie:
Olieverversing: 3.90 L (4.12 US qt, 3.43 Imp.qt)
Met verwijderen van oliefilterelement:
4.10 L (4.33 US qt, 3.61 Imp.qt)Hoeveelheid koelvloeistof:Koelvloeistofreservoir (tot aan de merkstreep
voor maximumniveau):0.25 L (0.26 US qt, 0.22 Imp.qt)
Radiator (inclusief alle leidingen): 2.25 L (2.38 US qt, 1.98 Imp.qt)Brandstof:Aanbevolen brandstof:Loodvrije superbenzine (gasohol [E10] ac-
ceptabel)
Inhoud brandstoftank: 17 L (4.5 US gal, 3.7 Imp. gal)
Hoeveelheid reservebrandstof: 3.0 L (0.79 US gal, 0.66 Imp.gal)
Brandstofinjectie:Gasklephuis:Het teken van identificatie: 2CR4 10Aandrijflijn:Overbrengingsverhoudingen:
1e:2.600 (39/15)
2e: 2.176 (37/17)
3e: 1.842 (35/19)
4e:
1.579 (30/19)
5e: 1.381 (29/21)
6e: 1.250 (30/24)Voorband:Type:Tubeless
Maat: 120/70ZR17M/C (58W)
Fabrikant/model:
BRIDGESTONE/BATTLAX RACING
STREET RS10FAchterband:Type:Tubeless
Maat: 190/55ZR17M/C (75W)
Fabrikant/model:
BRIDGESTONE/BATTLAX RACING
STREET RS10R
BX4-9-D2.book 1 ページ ２０１８年１０月２日　火曜日　午後１２時５９分
