YAMAHA YZF-R1 2019 Instructieboekje (in Dutch)

Functies van instrumenten en bedieningselementen
4-12
1
2
345
6
7
8
9
10
11
12
De rondetimer gebruiken1. Druk kort op de wielschakelaar. Het item op de informatieweergave zal ge-
durende vijf seconden knipperen.
2. Draai terwijl het item op de informatie-
weergave knippert de wielschakelaar
omhoog. De rondetimer knippert ge-
durende vijf seconden.
3. Druk terwijl de rondetimer knippert lang op de wielschakelaar om de ron-
detimer te activeren of te stoppen.
4. Druk terwijl de rondetimer is geacti- veerd op de schakelaar Pass/LAP om
de rondetimer te starten.
OPMERKING
De rondetimer kan alleen worden ge-
bruikt als de motor draait.

Stel de informatieweergave in op FAS-
TEST of AVERAGE voor aanvullende
rondetijdinformatie.

De rondetimer stopt automatisch als
het scherm MENU wordt geopend.

Als de rondetimer wordt gestopt, wordt
de tijd van de huidige ronde niet opge-
nomen.

De rondetijdrecord kan worden weer-
gegeven en teruggesteld op hetscherm MENU. Waarschuwingspictogrammen
Als een fout wordt gedetecteerd, worden de
volgende foutgerelateerde waarschu-
wingspictogrammen weergegeven.
Waarschuwing hulpsysteem “ ”
Dit pictogram verschijnt als er een probleem
wordt gedetecteerd in een niet-motorgere-
lateerd systeem.
Waarschuwingslampje koelvloeistof-
temperatuur “ ”
Dit pictogram verschijnt als de koelvloeistof-
temperatuur oploopt tot 117
C (242 F) of
hoger. Stop de machine en schakel de mo-
1. Rondetijd
2. Indicator voor laatste rondetijd “LATEST”
3. Item van informatiedisplay
4. Rondenummer
QS
LIF
N
12GPS
12 34
LAP 01
ODO
km
123456
MODE -
A
LCS
QS
LIF
LATEST
·1000 r/min
12
:
00
km/h
123
PWR
1
TCS
2
SCS
3
T -
1
km/h
123
GEAR
4
3
12
1. Waarschuwing hulpsysteem “ ”
2. Waarschuwingslampje koelvloeistoftemperatuur “ ”
3. Waarschuwingslampje oliedruk “ ”
4. Waarschuwingslampje foutmodus “Err”
QS
LIF
GPS
LCS
QS
LIF
·1000 r/min
12 :
00



31
4
2
Err
BX4-9-D2.book 12 ページ ２０１８年１０月２日　火曜日　午後１２時５９分

Functies van instrumenten en bedieningselementen
4-13
1
2
34
5
6
7
8
9
10
11
12
tor uit. Laat de motor afkoelen.LET OP
DCA10022
Laat de motor niet draaien terwijl dezeoververhit is.
Waarschuwingslampje oliedruk “ ”
Dit pictogram verschijnt als de motorolie-
druk laag is. Als het contactslot de eerste
keer in de stand ON wordt gezet, moet nog
oliedruk worden opgebouwd. Daarom wordt
dit pictogram weergegeven totdat de motor
is gestart. LET OP
DCA26410
Laat de motor niet draaien als de olie-druk laag is.
Waarschuwing foutmodus “Err”
Als zich een interne fout voordoet (bijv. uit-
val van de communicatie met een systeem-
regelaar), verschijnt de waarschuwing
foutmodus als volgt.
“Err” en “ ” duidt op een ECU-fout.
Alleen “Err” duidt op een HCU-fout (hydrau-
lische regeleenheid).OPMERKINGAfhankelijk van de aard van de fout werkt
het display mogelijk niet goed, waardoor het onmogelijk kan zijn om
de YRC-instellingen
te wijzigen. Daarnaast werken het ABS- en
UBS-systeem mogelijk niet goed. Wees ex-
tra voorzichtig bij het remmen en vraag on-
middellijk een Yamaha-dealer om de
machine na te kijken.
DAU85790
Scherm MENU Het scherm MENU bevat de volgende in-
stellingsmodules. Selecteer een module om
gerelateerde instellingswijzigingen aan te
brengen. Alhoewel sommige instellingen
kunnen worden gewijzigd of teruggesteld
via het hoofdscherm, biedt het scherm
MENU toegang tot alle weergave- en bedie-
ningsinstellingen.
Module Beschrijving
Schakel de weergave van
het hoofdscherm tussen
street mode en track
mode.
Wijzig de
YRC-instellingen.
Rondetijden weergeven en
terugstellen.
Voor deze functie is een
accessoire nodig.
YRC Setting
Lap TimeLogging
Maintenance
Unit
Display ModeMENU
km/h
GPS
12
:
00
Display ModeYRC SettingLap TimeLogging
BX4-9-D2.book 13 ページ ２０１８年１０月２日　火曜日　午後１２時５９分

Functies van instrumenten en bedieningselementen
4-14
1
2
345
6
7
8
9
10
11
12
Toegang en gebruik van MENU
De volgende bedieningen van de wielscha-
kelaar zijn algemene bedieningen voor toe-
gang, selectie en verplaatsing binnen het
scherm MENU en de bijbehorende modu-
les.
Lang indrukken - houd de wielschakelaar
gedurende een seconde ingedrukt om toe-
gang te krijgen tot het scherm MENU of om
het scherm MENU volledig af te sluiten.
Selecteren - draai de wielschakelaar om-
hoog of omlaag om de gewenste module of
het gewenste instellingsitem te markeren
en druk vervolgens kort op de wielschake- laar (druk de wielschakelaar kort in) om de
selectie te bevestigen.
Driehoekssymbool
- bepaalde instellings-
schermen bevatten een item met een naar
boven of naar beneden wijzend driehoeks-
symbool. Selecteer het driehoekssymbool
om dat scherm af te sluiten en een scherm
terug te gaan (of druk langer op de wiel-
schakelaar om MENU volledig af te sluiten).
OPMERKINGAls er machinebeweging wordt gedetec-
teerd, zal het scherm automatisch MENUafsluiten en naar het hoofdscherm gaan.
“Display Mode”
Er zijn twee weergavemodi voor het hoofd-
scherm, STREET MODE en TRACK MO-
DE.
Instellen van de weergavemodus voor hethoofdscherm1. Druk lang op de wielschakelaar om het
scherm MENU weer te geven. 2. Selecteer “Display Mode”.
3. Selecteer STREET MODE of TRACK
MODE (of selecteer het driehoeksym-
bool om af te sluiten).
Geef drie intervallen voor
het onderhoudsitem weer
en stel deze terug.
Stel brandstofverbruik en
afstandseenheden in.
Stel achtergrondkleuren in.
Schakel de
schakelindicator in/uit en
pas de instellingen van de
toerenteller aan.
Stel de items in voor het
multifunctionele
weergavevenster.
Pas de helderheid van het
scherm aan.
Pas de klok aan.
Zet alle instellingen terug
naar fabrieksinstellingen.
Maintenance
Unit
WallpaperShift IndicatorDisplay SettingBrightnessClockAll Reset
YRC Setting
Lap TimeLogging
Maintenance
Unit
Display ModeMENU
km/h
GPS
12
:
00
YRC Setting
Lap TimeLogging
Maintenance
Unit
Display ModeMENU
km/h
GPS
12
:
00
BX4-9-D2.book 14 ページ ２０１８年１０月２日　火曜日　午後１２時５９分

Functies van instrumenten en bedieningselementen
4-15
1
2
34
5
6
7
8
9
10
11
12
4. Druk lang op de wielschakelaar om het scherm MENU af te sluiten of gebruik
de wielschakelaar om een andere mo-
dule te selecteren.

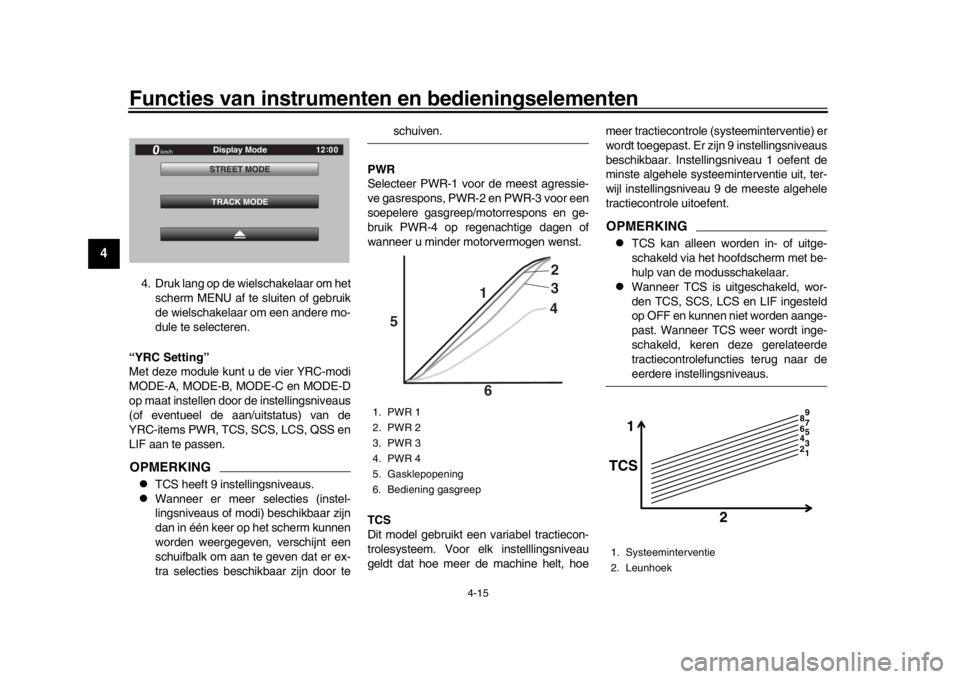

“YRC Setting”
Met deze module kunt u de vier YRC-modi
MODE-A, MODE-B, MODE-C en MODE-D
op maat instellen door de instellingsniveaus
(of eventueel de aan/uitstatus) van de
YRC-items PWR, TCS, SCS, LCS, QSS en
LIF aan te passen. OPMERKING
TCS heeft 9 instellingsniveaus.

Wanneer er meer selecties (instel-
lingsniveaus of modi) beschikbaar zijn
dan in één keer op het scherm kunnen
worden weergegeven, verschijnt een
schuifbalk om aan te geven dat er ex-
tra selecties beschikbaar zijn door te
schuiven.
PWR
Selecteer PWR-1 voor de meest agressie-
ve gasrespons, PWR-2 en PWR-3 voor een
soepelere gasgreep/motorrespons en ge-
bruik PWR-4 op regenachtige dagen of
wanneer u minder mo torvermogen wenst.
TCS
Dit model gebruikt een variabel tractiecon-
trolesysteem. Voor elk instelllingsniveau
geldt dat hoe meer de machine helt, hoe meer tractiecontrole (systeeminterventie) er
wordt toegepast. Er zijn 9 instellingsniveaus
beschikbaar. Instellingsniveau 1 oefent de
minste algehele systeeminterventie uit, ter-
wijl instellingsniveau 9 de meeste algehele
tractiecontrole uitoefent.
OPMERKING
TCS kan alleen worden in- of uitge-
schakeld via het hoofdscherm met be-
hulp van de modusschakelaar.

Wanneer TCS is uitgeschakeld, wor-
den TCS, SCS, LCS en LIF ingesteld
op OFF en kunnen niet worden aange-
past. Wanneer TCS weer wordt inge-
schakeld, keren deze gerelateerde
tractiecontrolefuncties terug naar deeerdere instellingsniveaus.
km/h
12
:
00
TRACK MODE
STREET MODE
Display Mode
1. PWR 1
2. PWR 2
3. PWR 3
4. PWR 4
5. Gasklepopening
6. Bediening gasgreep
5
64
3 2
1
1. Systeeminterventie
2. Leunhoek
1
TCS
2
1 5
4 3
2 6 9
8 7
BX4-9-D2.book 15 ページ ２０１８年１０月２日　火曜日　午後１２時５９分

Functies van instrumenten en bedieningselementen
4-16
1
2
345
6
7
8
9
10
11
12

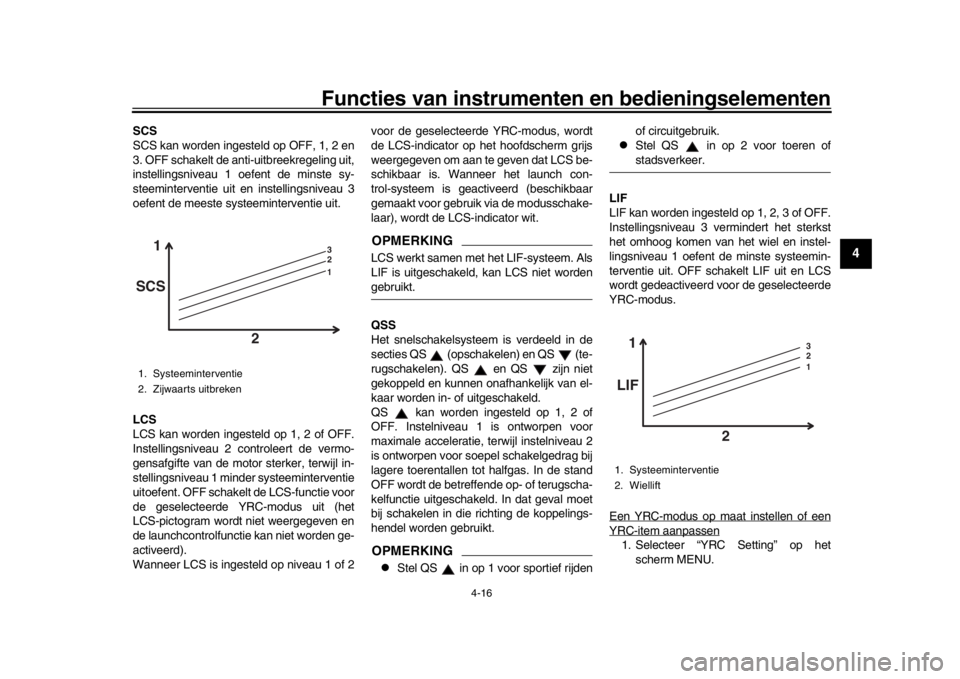

SCS
SCS kan worden ingesteld op OFF, 1, 2 en
3. OFF schakelt de anti-uitbreekregeling uit,
instellingsniveau 1 oefent de minste sy-
steeminterventie uit en instellingsniveau 3
oefent de meeste systeeminterventie uit.
LCS
LCS kan worden ingesteld op 1, 2 of OFF.
Instellingsniveau 2 controleert de vermo-
gensafgifte van de motor sterker, terwijl in-
stellingsniveau 1 minder systeeminterventie
uitoefent. OFF schakelt de LCS-functie voor
de geselecteerde YRC-modus uit (het
LCS-pictogram wordt niet weergegeven en
de launchcontrolfunctie kan niet worden ge-
activeerd).
Wanneer LCS is ingesteld op niveau 1 of 2 voor de geselecteer
de YRC-modus, wordt
de LCS-indicator op het hoofdscherm grijs
weergegeven om aan te geven dat LCS be-
schikbaar is. Wanneer het launch con-
trol-systeem is geac tiveerd (beschikbaar
gemaakt voor gebruik via de modusschake-
laar), wordt de LCS-indicator wit.
OPMERKINGLCS werkt samen met het LIF-systeem. Als
LIF is uitgeschakeld, kan LCS niet wordengebruikt.
QSS
Het snelschakelsysteem is verdeeld in de
secties QS (opschakelen) en QS (te-
rugschakelen). QS en QS zijn niet
gekoppeld en kunnen onafhankelijk van el-
kaar worden in- of uitgeschakeld.
QS kan worden ingesteld op 1, 2 of
OFF. Instelniveau 1 is ontworpen voor
maximale acceleratie, terwijl instelniveau 2
is ontworpen voor soepel schakelgedrag bij
lagere toerentallen tot halfgas. In de stand
OFF wordt de betreffende op- of terugscha-
kelfunctie uitgeschakeld. In dat geval moet
bij schakelen in die richting de koppelings-
hendel worden gebruikt.OPMERKING
Stel QS in op 1 voor sportief rijden of circuitgebruik.

Stel QS in op 2 voor toeren ofstadsverkeer.
LIF
LIF kan worden ingesteld op 1, 2, 3 of OFF.
Instellingsniveau 3 vermindert het sterkst
het omhoog komen van het wiel en instel-
lingsniveau 1 oefent de minste systeemin-
terventie uit. OFF schakelt LIF uit en LCS
wordt gedeactiveerd voor de geselecteerde
YRC-modus.
Een YRC-modus op maat instellen of een
YRC-item aanpassen1. Selecteer “YRC Setting” op het scherm MENU.
1. Systeeminterventie
2. Zijwaarts uitbreken
1 3
2
1
SCS
2
1. Systeeminterventie
2. Wiellift
1 3
2
1
LIF
2
BX4-9-D2.book 16 ページ ２０１８年１０月２日　火曜日　午後１２時５９分

Functies van instrumenten en bedieningselementen
4-17
1
2
34
5
6
7
8
9
10
11
12
2. Het scherm “YRC Setting” wordt weer- gegeven en het vak voor YRC-modus
“YRC” wordt gemarkeerd. Druk kort op
de wielschakelaar om toegang te krij-
gen tot het vak en selecteer vervol-
gens de YRC-modus A, B, C, D die u
wilt aanpassen. 3. Selecteer het YRC-item PWR, TCS,
SCS, LCS, QS , QS of LIF dat u
wilt aanpassen.
OPMERKING
Als een YRC-item wordt geselecteerd,
wordt het huidige instellingsniveau
aangegeven met een vierkant met een
blauwe rand en de fabrieksinstelling in
een grijs vlak.

De fabrieksinstellingen variëren naar-gelang de geselecteerde YRC-modus.
4. Als u andere YRC-modi op maat wilt instellen of afzonderlijke YRC-items
wilt aanpassen, herhaalt u de proce-
dure vanaf stap 2. Selecteer als u klaar bent het driehoeksymbool uiterst links
om terug te gaan naar het scherm ME-
NU.
“Lap Time”
Met deze module kunt u de vastgelegde
rondetijdrecord weergeven en verwijderen.
De snelste rondetijd en de gemiddelde ron-
detijd die zijn opgeslagen in het rondetijden-
overzicht worden boven aan het scherm
weergegeven. Gebruik de wielschakelaar
om te schuiven en alle rondetijden te zien.
De drie snelste rond en worden in zilverkleur
gemarkeerd. Er kunnen maximaal 40 ron-
den worden opgeslagen in het geheugen.
Als er meer dan 40 ronden zijn geregi-
streerd, zullen de oudste ronden (vanaf ron-
de 1) worden overschreven.
Deze module heeft twee opties. “Display”
geeft de rondetijdrecord weer. “Reset” ver-
wijdert de rondetijdrecord.
1. Driehoekmerkteken
2. YRC-modusvlak
3. YRC-item
YRC Setting
Lap TimeLogging
Maintenance
Unit
Display ModeMENU
km/h
GPS
12
:
00
YRC
PWRTCS SCS LCS QS
LIF
12 :
00
YRC Setting
km/h
QS
A 1
5 2 1
111 1
ON
1
OFF
1
4 33 22
OFF
2OFF
3 2OFF
OFF
3
2
4
C B
D 1
13
2
1. YRC-item
2. Huidige niveau-instelling
3. Door de fabriek ingesteld niveau
4. YRC-modus
YRC
PWRTCS SCS LCS QS
LIF
12
:
00
YRC Setting
QS
A 1
5 2 1
111 1
ON
1
OFF
1
4
km/h
33 22
OFF
2OFF
3 2OFF
OFF
3
2
4
C B
D 1
1
3 4
2
km/h
12
:
00
Reset
Display
Lap Time
BX4-9-D2.book 17 ページ ２０１８年１０月２日　火曜日　午後１２時５９分

Functies van instrumenten en bedieningselementen
4-18
1
2
345
6
7
8
9
10
11
12
Gebruik de wielschakelaar om “Display” te
selecteren en de ronderecord weer te ge-
ven.
Recordgegevens van rondetijd terugstellen1. Wanneer “Lap Time” is geselecteerd, worden zowel “Display” als “Reset”
weergegeven. 2. Selecteer “Reset”.
3. Selecteer YES om alle rondetijdgege-
vens te verwijderen. (Selecteer NO om
af te sluiten en terug te gaan naar het
vorige scherm zonder de ronderecord
terug te stellen.) “Maintenance”
Met deze module kunt u de afgelegde af-
stand tussen motorolieverversingen regi-
streren (gebruik het item OIL) en voor twee
andere items naar keuze (gebruik INTER-
VAL 1 en INTERVAL 2).
Een onderhoudsitem terugstellen
1. Selecteer “Maintenance” op het
scherm MENU.
1. Snelste ronde
2. Gemiddelde rondetijd
3. Ronderecord
LAP 1LAP 2LAP 3LAP 4 FASTEST / LAP 12
02:54.56
02:55.20
02:56.04
02:56.80 02:34.56
02:53.00
AVERAGE
Lap Time
km/h
GPGPS
12 :
00
123
km/h
12 :
00
Reset
Display
Lap Time
km/h
12
:
00
Reset
Display
Lap Time
NO
Reset ?Lap Time
YES
km/h
GPGPS
12:
00
YRC Setting
Lap TimeLogging
Maintenance
Unit
Display ModeMENU
km/h
GPS
12
:
00
BX4-9-D2.book 18 ページ ２０１８年１０月２日　火曜日　午後１２時５９分

Functies van instrumenten en bedieningselementen
4-19
1
2
34
5
6
7
8
9
10
11
12

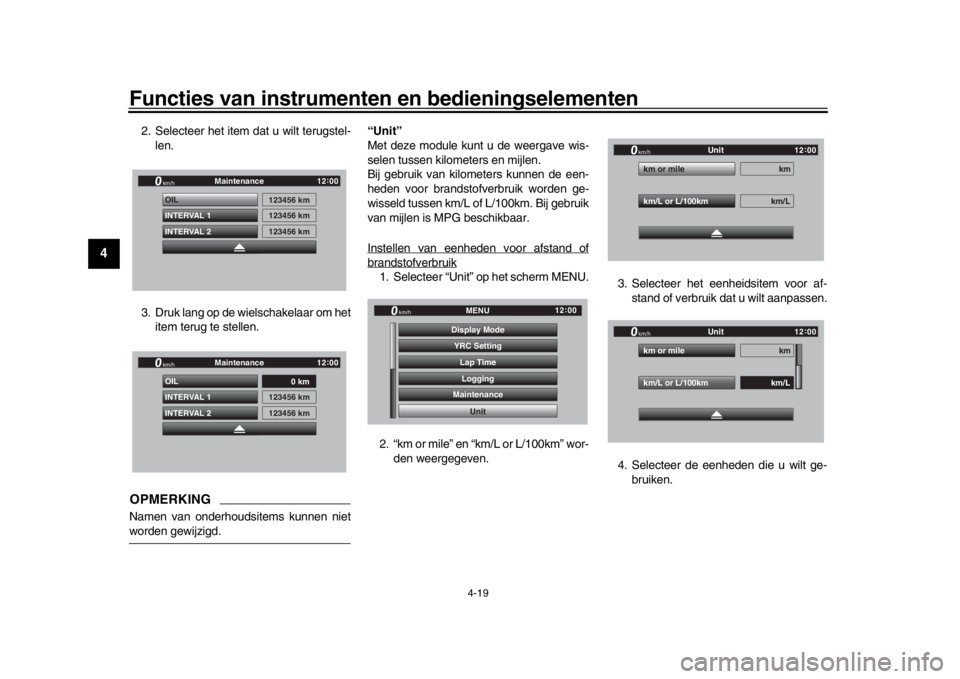

2. Selecteer het item dat u wilt terugstel- len.
3. Druk lang op de wielschakelaar om het item terug te stellen.OPMERKINGNamen van onderhoudsitems kunnen nietworden gewijzigd. “Unit”
Met deze module kunt u de weergave wis-
selen tussen kilometers en mijlen.
Bij gebruik van kilometers kunnen de een-
heden voor brandstofverbruik worden ge-
wisseld tussen km/L of L/100km. Bij gebruik
van mijlen is MPG beschikbaar.
Instellen van eenheden voor afstand of
brandstofverbruik1. Selecteer “Unit” op het scherm MENU.
2. “km or mile” en “km/L or L/100km” wor-
den weergegeven. 3. Selecteer het eenheidsitem voor af-
stand of verbruik dat u wilt aanpassen.
4. Selecteer de eenheden die u wilt ge- bruiken.
INTERVAL 2 OIL
INTERVAL 1
123456 km
123456 km
123456 km
Maintenance
km/h
GPS
12 :
00
INTERVAL 2 OIL
INTERVAL 1
0 km
123456 km
123456 km
Maintenance
km/h
GPS
12 :
00
YRC Setting
Lap TimeLogging
Maintenance
Unit
Display ModeMENU
km/h
GPS
12
:
00
km/L or L/100km km/Lkm or mile km
Unit
km/h
GPGPS
12:
00
km/L or L/100km km/Lkm or mile km
Unit
km/h
GPGPS
12:
00
BX4-9-D2.book 19 ページ ２０１８年１０月２日　火曜日　午後１２時５９分

Functies van instrumenten en bedieningselementen
4-20
1
2
345
6
7
8
9
10
11
12
5. Selecteer het driehoekssymbool om af te sluiten.
“Wallpaper”
Met deze module kunt u voor de STREET
MODE en TRACK MODE de achtergrond-
kleuren van de weergave afzonderlijk instel-
len op zwart of wit, voor zowel dag- als
nacht-instellingen. Een fotosensor op het
instrumentenpaneel detecteert de lichtom-
standigheden en wijzigt automatisch de
weergave van dag- naar nachtinstelling. De
fotosensor controleer t ook een subtiele, au-
tomatische heldherheidsaanpassing binnen
de dag- en nachtmodi als aanpassing op
het omgevingslicht. Achtergrond instellen
1. Selecteer “Wallpaper” op het scherm
MENU.
2. Selecteer de modus die u wilt aanpas- sen (selecteer DAY voor de weerga-
ve-instellingen voor overdag of NIGHT
voor de weergave-instellingen bij
nacht). 3. Selecteer de achtergrondkleur (selec-
teer BLACK voor een zwarte achter-
grond of WHITE voor een witte
achtergrond).
4. Selecteer het driehoekssymbool om af te sluiten.
5. Herhaal de procedure vanaf stap 2 om
een andere achtergrondkleur in te stel-
len of selecteer het driehoeksymbool
om deze module af te sluiten.
km/L or L/100km km/Lkm or mile km
Unit
km/h
GPGPS
12:
00
1. Lichtsensor
1
GP GPS
TRACK MODE (day)
STREET MODE (night)
TRACK MODE (night) Wallpaper
STREET MODE (day)
km/h
12 :
00
WHITEBLACK
Wallpaper
STREET MODE (day)
km/h
GP GPS
12 :
00
GP GPS
TRACK MODE (day)
STREET MODE (night)
TRACK MODE (night) Wallpaper
STREET MODE (day)
km/h
12 :
00
BX4-9-D2.book 20 ページ ２０１８年１０月２日　火曜日　午後１２時５９分

Functies van instrumenten en bedieningselementen
4-21
1
2
34
5
6
7
8
9
10
11
12
“Shift indicator”
De schakelindicatormodule bevat de vol-
gende modules.
Instellingswijzigi ngen aanbrengen
1. Selecteer “Shift IND Setting”. 2. Selecteer “IND Mode”.
3. Selecteer “ON” voor een constante in-
dicatorverlichting, “OFF” om de indica-
tor uit te schakelen of “Flash” om de
schakelindicator te laten knipperen
wanneer de activeringsdrempel voor
de indicator is bereikt. 4. Selecteer “IND Start”.
5. Draai de wielschakelaar om het toe-
rental in te stellen waarbij de scha-
kelindicator gaat branden. “IND Start”
operationeel bereik is 8000–14800
tpm.
Module Beschrijving
Stel het
schakelindicatorpatroon in
op “ON”, “Flash”, of “OFF”
en pas aan bij hoeveel tpm
de indicator aangaat of
uitgaat.
Pas de helderheid van de
schakelindicator aan.
Stel de kleurenweergave
van de toerenteller in op
“ON” of “OFF” en pas aan
bij hoeveel tpm de
toerenteller groen of oranje
wordt.
Stel de peak rev-indicator
van de toerenteller in op
“ON” of “OFF”.Shift IND SettingShift IND
BrightnessTach IND SettingPeak Rev IND Setting
GPGPS
Tach IND Setting
Shift IND Brightness
Peak Rev IND Setting Shift Indicator
Shift IND Setting
km/h
12 :
00
Shift Indicator
km/h
x 1000 r/min
GPS
12 :
00
Shift IND Setting
IND Mode
IND Start
IND Stop ON
10000
r/min
15000
r/min
Shift Indicator
km/h
x 1000 r/min
GPS
12 :
00
Shift IND Setting
IND Mode
IND Start
IND Stop ON
10000
r/min
15000
r/min
Shift Indicator
km/h
x 1000 r/min
GPS
12 :
00
Shift IND Setting
IND Mode
IND Start
IND Stop ON
10000
r/min
15000
r/min
BX4-9-D2.book 21 ページ ２０１８年１０月２日　火曜日　午後１２時５９分
