6. Selecteer “IND Stop” en draai vervol- gens de wielschakelaar om het toeren-
tal in te stellen waarbij de
schakelindicator dooft. “IND Stop”
operationeel bereik is 8500–15000
tpm.OPMERKINGHet blauwe gebied op de toerenteller geeft
het huidige ingestelde bereik aan van deschakelindicatorverlichting.
“Shift IND Brightness”
De schakelindicatorverlichting heeft zes
helderheidsniveaus. Selecteer “Shift IND Brightness”, gebruik
vervolgens de wielschakelaar om de instel-
ling aan te passen. Druk kort op de wiel-
schakelaar om de instelling te bevestigen
en af te sluiten.
“Tach IND Setting”
Met deze module kunt u de kleurenweerga-
ve van de toerenteller in- of uitschakelen.
Indien uitgeschakeld, zal de toerenteller alle
tpm-niveaus onder de rode zone weerge-ven in zwart of wit (afhankelijk van de instel-
lingen voor de achtergrond). Indien
ingeschakeld, kunnen de midden- en mid-
den-tot-hoge tpm-zones worden ingesteld
om in de kleuren groen en vervolgens oran-
je te worden weergegeven.
1. Selecteer “Tach IND Setting”.
2. Selecteer “IND Mode”.
Shift Indicator
km/h
x 1000 r/min
GPS
12 :
00
Shift IND Setting
IND Mode
IND Start
IND Stop ON
10000
r/min
15000
r/min
GPGPS
Tach IND Setting
Shift IND Brightness
Peak Rev IND Setting Shift Indicator
Shift IND Setting
km/h
12 :
00
Shift Indicator
Shift IND Brightness
km/h
GPS
12 :
00
3
GPGPS
Tach IND Setting
Shift IND Brightness
Peak Rev IND Setting Shift Indicator
Shift IND Setting
km/h
12 :
00
Shift Indicator
km/h
x 1000 r/min
GPS
12 :
00
Tach IND Setting
IND Mode ON
8000
r/min
11000
r/min
Tach IND 1st
Tach IND 2nd
BX4-9-D2.book 22 ページ ２０１８年１０月２日　火曜日　午後１２時５９分

Functies van instrumenten en bedieningselementen
4-23
1
2
34
5
6
7
8
9
10
11
12

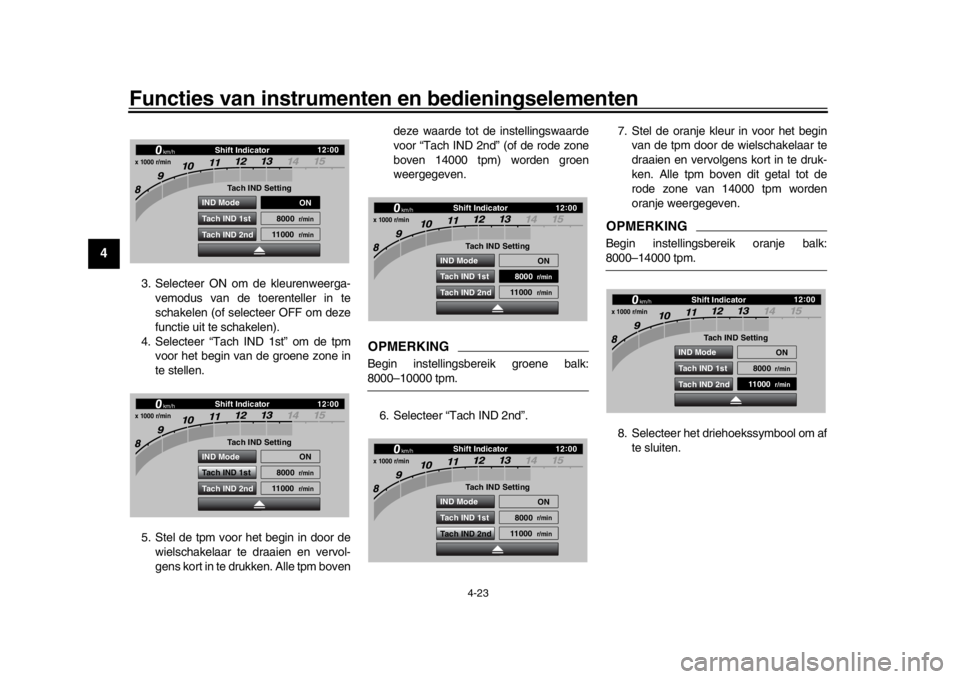

3. Selecteer ON om de kleurenweerga- vemodus van de toerenteller in te
schakelen (of selecteer OFF om deze
functie uit te schakelen).
4. Selecteer “Tach IND 1st” om de tpm voor het begin van de groene zone in
te stellen.
5. Stel de tpm voor het begin in door de wielschakelaar te draaien en vervol-
gens kort in te drukken. Alle tpm boven deze waarde tot de instellingswaarde
voor “Tach IND 2nd” (of de rode zone
boven 14000 tpm) worden groen
weergegeven.
OPMERKINGBegin instellingsbereik groene balk:8000–10000 tpm.
6. Selecteer “Tach IND 2nd”. 7. Stel de oranje kleur in voor het begin
van de tpm door de wielschakelaar te
draaien en vervolgens kort in te druk-
ken. Alle tpm boven dit getal tot de
rode zone van 14000 tpm worden
oranje weergegeven.
OPMERKINGBegin instellingsbereik oranje balk:8000–14000 tpm.
8. Selecteer het driehoekssymbool om af te sluiten.
Shift Indicator
km/h
x 1000 r/min
GPS
12 :
00
Tach IND Setting
IND Mode ON
8000
r/min
11000
r/min
Tach IND 1st
Tach IND 2ndShift Indicator
km/h
x 1000 r/min
GPS
12 :
00
Tach IND Setting
IND Mode ON
8000
r/min
11000
r/min
Tach IND 1st
Tach IND 2nd
Shift Indicator
km/h
x 1000 r/min
GPS
12 :
00
Tach IND Setting
IND Mode ON
8000
r/min
11000
r/min
Tach IND 1st
Tach IND 2ndShift Indicator
km/h
x 1000 r/min
GPS
12 :
00
Tach IND Setting
IND Mode ON
8000
r/min
11000
r/min
Tach IND 1st
Tach IND 2nd
Shift Indicator
km/h
x 1000 r/min
GPS
12 :
00
Tach IND Setting
IND Mode ON
8000
r/min
11000
r/min
Tach IND 1st
Tach IND 2nd
BX4-9-D2.book 23 ページ ２０１８年１０月２日　火曜日　午後１２時５９分

Functies van instrumenten en bedieningselementen
4-24
1
2
345
6
7
8
9
10
11
12

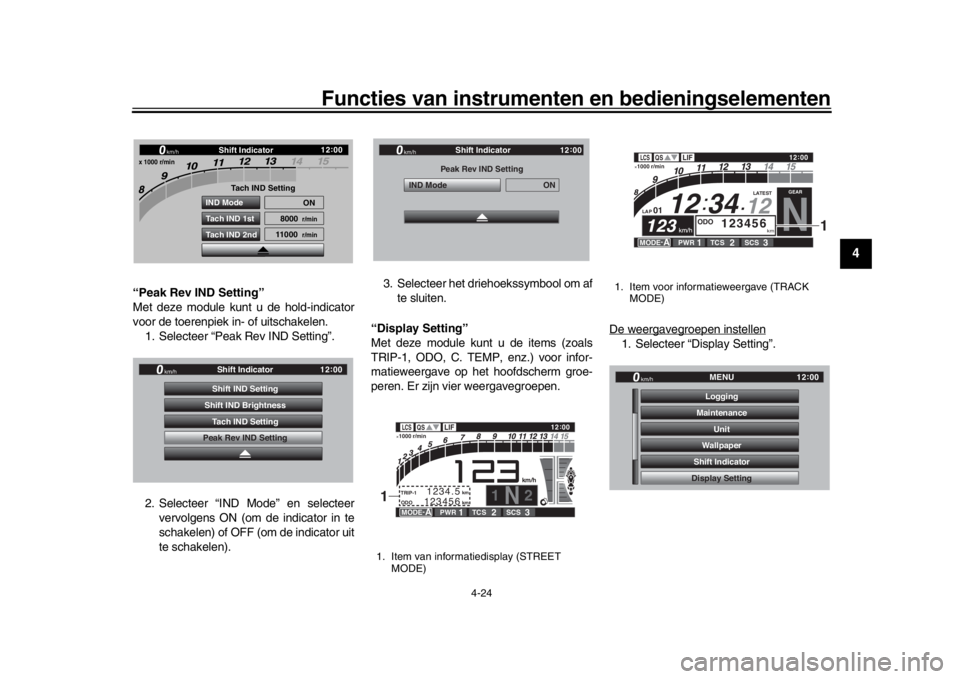

“Peak Rev IND Setting”
Met deze module kunt u de hold-indicator
voor de toerenpiek in- of uitschakelen. 1. Selecteer “Peak Rev IND Setting”.
2. Selecteer “IND Mode” en selecteer vervolgens ON (om de indicator in te
schakelen) of OFF (om de indicator uit
te schakelen). 3. Selecteer het dri
ehoekssymbool om af
te sluiten.
“Display Setting”
Met deze module kunt u de items (zoals
TRIP-1, ODO, C. TEMP, enz.) voor infor-
matieweergave op het hoofdscherm groe-
peren. Er zijn vier weergavegroepen. De weergavegroepen instellen
1. Selecteer “Display Setting”.
Shift Indicator
km/h
x 1000 r/min
GPS
12
:
00
Tach IND Setting
IND Mode ON
8000
r/min
11000
r/min
Tach IND 1st
Tach IND 2nd
GP GPS
Tach IND Setting
Shift IND Brightness
Peak Rev IND Setting Shift Indicator
Shift IND Setting
km/h
12 :
00
1. Item van informatiedisplay (STREET
MODE)
IND Mode ON
Peak Rev IND Setting
Shift Indicator
km/h
GPGPS
12
:
00
1 2
GPS
N
LCS
QS
LIF
ODO
123456
km
TRIP-1
1234.5
km
km/h
·1000 r/min
12:
00
PWR
1
TCS
2
SCS
3
T -
1
MODE -
A
1
1. Item voor informatieweergave (TRACK
MODE)
QS
LIF
N
12GPS
12 34
LAP 01
ODO
km
123456
MODE -
A
LCS
QS
LIF
LATEST
·1000 r/min
12
:
00
km/h
123
PWR
1
TCS
2
SCS
3
T -
1
km/h
123
GEAR
1
GPGPS
Unit
Maintenance
Wallpaper
Shift Indicator MENU
Logging
Display Setting
km/h
12 :
00
BX4-9-D2.book 24 ページ ２０１８年１０月２日　火曜日　午後１２時５９分

Functies van instrumenten en bedieningselementen
4-25
1
2
34
5
6
7
8
9
10
11
12

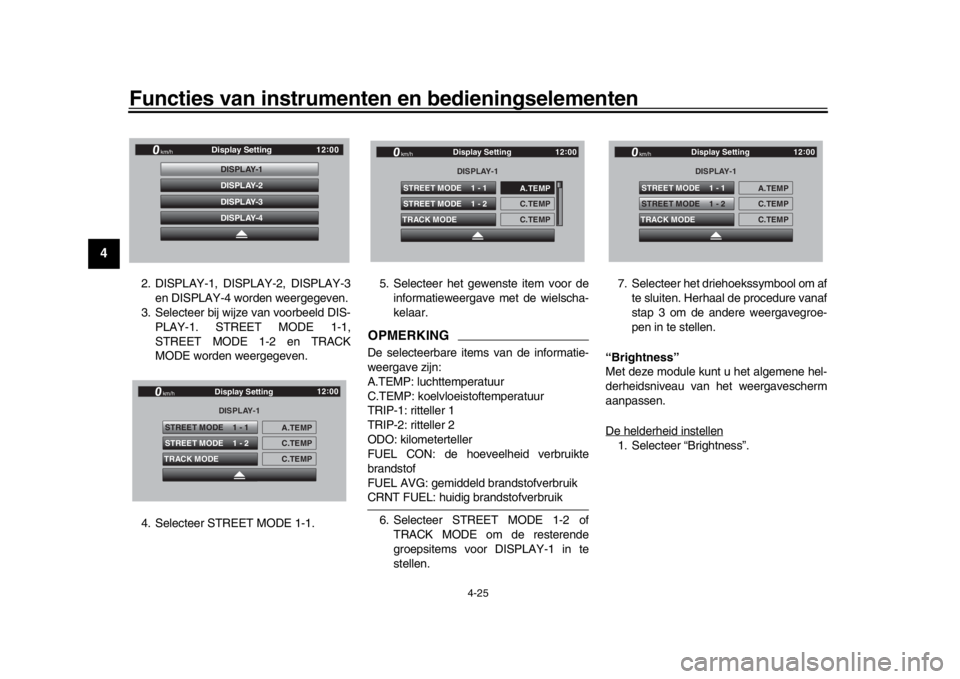

2. DISPLAY-1, DISPLAY-2, DISPLAY-3 en DISPLAY-4 worden weergegeven.

3. Selecteer bij wijze van voorbeeld DIS- PLAY-1. STREET MODE 1-1,
STREET MODE 1-2 en TRACK
MODE worden weergegeven.
4. Selecteer STREET MODE 1-1. 5. Selecteer het gewenste item voor de
informatieweergave met de wielscha-
kelaar.
OPMERKINGDe selecteerbare items van de informatie-
weergave zijn:
A.TEMP: luchttemperatuur
C.TEMP: koelvloeistoftemperatuur
TRIP-1: ritteller 1
TRIP-2: ritteller 2
ODO: kilometerteller
FUEL CON: de hoeveelheid verbruikte
brandstof
FUEL AVG: gemiddeld brandstofverbruikCRNT FUEL: huidig brandstofverbruik
6. Selecteer STREET MODE 1-2 of TRACK MODE om de resterende
groepsitems voor DISPLAY-1 in te
stellen. 7. Selecteer het driehoekssymbool om af
te sluiten. Herhaal de procedure vanaf
stap 3 om de andere weergavegroe-
pen in te stellen.
“Brightness”
Met deze module kunt u het algemene hel-
derheidsniveau van het weergavescherm
aanpassen.
De helderheid instellen
1. Selecteer “Brightness”.
GPGPS
DISPLAY-3 DISPLAY-2
DISPLAY-4
Display Setting
DISPLAY-1
km/h
12 :
00
STREET MODE 1 - 1
A.TEMP
C.TEMP
C.TEMP
Display Setting
DISPLAY-1
km/h
GPS
12 :
00
TRACK MODE STREET MODE 1 - 2
STREET MODE 1 - 1
A.TEMP
C.TEMP
C.TEMP
Display Setting
DISPLAY-1
km/h
GPS
12 :
00
TRACK MODE STREET MODE 1 - 2
STREET MODE 1 - 1
A.TEMP
C.TEMP
C.TEMP
Display Setting
DISPLAY-1
km/h
GPS
12 :
00
TRACK MODE STREET MODE 1 - 2
BX4-9-D2.book 25 ページ ２０１８年１０月２日　火曜日　午後１２時５９分

Functies van instrumenten en bedieningselementen
4-26
1
2
345
6
7
8
9
10
11
12
2. Selecteer het gewenste helderheidsni- veau door aan de wielschakelaar te
draaien en druk vervolgens kort op de
wielschakelaar om de instelling vast te
leggen.
“Clock”
Met deze module kunt u de klok instellen.
De klok instellen1. Selecteer “Clock” in het scherm ME- NU.
2. Wanneer “Clock” is geselecteerd, wor- den de uren gemarkeerd.
3. Stel het uur in door de wielschakelaar te draaien en vervolgens kort in te
drukken. 4. De minuten worden nu gemarkeerd.
5. Stel de minuten in door de wielschake-
laar te draaien en vervolgens kort in te
drukken.
GPGPS
Wallpaper Unit
Shift Indicator
Display Setting MENU
Maintenance
Brightness
km/h
12 :
00
Brightness
km/h
GPS
12 :
00
2
GP GPS
Shift Indicator Wallpaper
Display Setting Brightness MENU
Unit
Clock
km/h
12 :
00
Clock
km/h
12 :
00
11 :
34
Clock
km/h
12 :
00
12 :
34
Clock
km/h
12 :
00
12 34
:
BX4-9-D2.book 26 ページ ２０１８年１０月２日　火曜日　午後１２時５９分

Functies van instrumenten en bedieningselementen
4-27
1
2
34
5
6
7
8
9
10
11
12
6. Druk opnieuw kort op de wielschake- laar om af te sluiten en terug te gaan
naar het scherm MENU.
“All Reset”
Deze module stelt, behalve de kilometertel-
ler en de klok, alles terug naar de stan-
daard- of fabrieksinstelling.
Selecteer YES om alle items terug te stel-
len. Nadat YES is geselecteerd worden alle
items teruggesteld en keert de weergave
automatisch terug naar het scherm MENU.
DAU12822
KoppelingshendelDe koppelingshendel bevindt zich aan de
linkerzijde van het stuur. Trek de hendel
naar het stuur toe om de koppeling te ont-
koppelen. Laat de hendel los om de koppe-
ling te laten aangrijpen. Voor een soepele
werking van de koppeling moet de hendel
snel ingetrokken worden en langzaam wor-
den losgelaten.
De koppelingshendel is voorzien van een
sperschakelaar die deel uitmaakt van het
startspersysteem. (Zie pagina 4-41.)
DAU83690
SchakelpedaalHet schakelpedaal bevindt zich aan de lin-
kerzijde van de motor. Beweeg het schakel-
pedaal omhoog om te schakelen naar een
hogere versnelling. Beweeg het schakelpe-
daal omlaag om te schakelen naar een la-
gere versnelling. (Zie pagina 6-2.)
De schakelstang is voorzien van een scha-
kelsensor, die deel uitmaakt van het snel-
schakelsysteem. De schakelsensor
detecteert bewegingen omhoog en omlaag
en de kracht waarmee het schakelpedaal
wordt bediend.OPMERKINGOm onbedoelde schakelacties te voorko-
men, is QSS geprogrammeerd om onduide-
Clock
km/h
12 :
00
12 :
58
1. Koppelingshendel
1
1. Schakelpedaal
2. Schakelsensor
1
2
BX4-9-D2.book 27 ページ ２０１８年１０月２日　火曜日　午後１２時５９分

Functies van instrumenten en bedieningselementen
4-28
1
2
345
6
7
8
9
10
11
12
lijke invoersignalen te negeren. Schakel
daarom steeds met vlotte en voldoendekrachtige bewegingen.
DAU67033
RemhendelDe remhendel bevindt zich aan de rechter-
zijde van het stuur. Trek de hendel naar de
gasgreep toe om de voorrem te bekrachti-
gen.
Dit model is uitgerust met een gekoppeld
remsysteem (UBS).
Wanneer u aan de remhendel trekt, wordt
de voorrem en een gedeelte van de achter-
rem bekrachtigd. Voor maximale rempres-
taties dient u gelijktijdig zowel de remhendel
in te knijpen als het rempedaal in te druk-
ken.
OPMERKINGZie Remsysteem voor meer informatie
over de werking van het UBS- en ABS-sy-steem.
De remhendel is voorzien van een stelwiel
voor de positie van de remhendel. Om de
afstand tussen de remhendel en de gas-
greep af te stellen, wordt het stelwiel ge-
draaid terwijl de hendel van de gasgreep
vandaan wordt gehouden. Controleer of het
correcte instelpunt op het stelwiel tegen-
over het “ ” merkteken op de remhendel
staat.
1. “ ”-merkteken
2. Stelwiel afstelpositie remhendel
3. Remhendel
4. Afstand
1 2
3
4
BX4-9-D2.book 28 ページ ２０１８年１０月２日　火曜日　午後１２時５９分

Functies van instrumenten en bedieningselementen
4-29
1
2
34
5
6
7
8
9
10
11
12
DAU12944
RempedaalHet rempedaal bevindt zich aan de rechter-
zijde van de motorfiets. Trap op het rempe-
daal om de achterrem te bekrachtigen.
DAU67041
RemsysteemDit model is voorzien van een geïntegreerd
antiblokkeerremsysteem (ABS) en een vari-
abel gekoppeld remsysteem (UBS).
Gebruik de remmen met ABS net zoals con-
ventionele remmen. Bij activering van het
ABS-systeem kan een pulsatie worden ge-
voeld in de remhendel of het rempedaal. Ga
in dat geval door met remmen en laat het
ABS-systeem het werk doen. Ga niet “pom-
pend” remmen, dit vermindert de remeffec-
tiviteit.
WAARSCHUWING
DWA16051
Houd altijd een veilige afstand tot voor-
liggers, zelfs als uw voertuig is uitgerust
met ABS.
Het ABS-systeem functioneert het
effectiefst over lange remwegen.

Op bepaalde oppervlakken, zoals
slechte wegen of grindwegen, kan
de remafstand met het ABS-sy-
steem langer zijn dan zonderABS-systeem.
De hydraulische regeleenheid van het ABS
en UBS wordt bewaakt door de ABS-ECU,
die het systeem bij een storing terugzet
naar conventioneel remmen.
OPMERKING
Het ABS voert een zelfdiagnose uit
wanneer de machine wordt gestart en
een snelheid bereikt van 10 km/h (6
mi/h). Tijdens deze test kan de hydrau-
lische regeleenheid een “klikgeluid”
maken en kan een trilling worden ge-
voeld in de remhendel of het rempe-
daal. Dit is normaal.

Dit ABS-systeem is uitgerust met een
testfunctie waarbij de bestuurder pul-
saties kan voelen in de remhendel of
het rempedaal terwijl het ABS-sy-
steem actief is. Er is echter speciaal
gereedschap vereist, dus neem con-tact op met uw Yamaha dealer.
LET OP
DCA20100
Let op dat de wielsensor en de rotor van
de wielsensor niet beschadigd raken,
anders kan het ABS-systeem niet meernaar behoren werken.
1. Rempedaal
1
BX4-9-D2.book 29 ページ ２０１８年１０月２日　火曜日　午後１２時５９分

Functies van instrumenten en bedieningselementen
4-30
1
2
345
6
7
8
9
10
11
12
Het variabele UBS stuurt bij bediening van
de remhendel een overeenkomende rem-
druk naar de voorrem en een variabele rem-
druk naar de achterrem. De mate van
bekrachtiging van de achterrem is afhanke- lijk van de rijpositie en leunhoek van de ma-
chine. Als alleen het rempedaal wordt
bediend, wordt er geen remdruk naar de
voorrem gestuurd.
Voor maximale remprestaties dient u gelijk-
tijdig zowel de remhendel in te knijpen als
het rempedaal in te drukken.
Wanneer gelijktijdig zowel de remhendel als
het rempedaal worden bediend, regelt het
UBS de verdeling van de remkracht tussen
de twee wielen.
OPMERKING
Het UBS functioneert pas wanneer de
machine in beweging komt.

Na het tot stilstand komen door middel
van het inknijpen van de remhendel is
het UBS nog steeds actief. Verder in-
knijpen van de remhendel leidt niet tot
een grotere remkracht van de achter-
rem, dus bekrachtig de achterrem als
meer remkracht vereist is (zoals bij
parkeren op een helling).
Het UBS wordt gedeactiveerd nadat
de remhendel wordt losgelaten.
Als de machine in beweging komt,wordt het UBS weer geactiveerd.
DAU13076
TankdopOpenen van de tankdop
Open het slotplaatje op de tankdop, steek
de sleutel in het slot en draai hem dan 1/4
slag rechtsom. Het slot wordt ontgrendeld
en de tankdop kan worden verwijderd.
Sluiten van de tankdopDuw de brandstoftankdop omlaag terwijl de
sleutel nog in het slot zit. Draai de sleutel 1/4
slag linksom, neem de sleutel uit en sluit dan
het slotplaatje.OPMERKINGDe tankdop kan alleen worden gesloten met
de sleutel in het slot. Bovendien kan de
sleutel niet worden uitgenomen als de tank-
1. Opneemring voorwielsensor
2. Voorwielsensor
1. Opneemring achterwielsensor
2. Achterwielsensor
2
12
1
1. Slotplaatje tankdop
2. Ontgrendelen.
1
2
BX4-9-D2.book 30 ページ ２０１８年１０月２日　火曜日　午後１２時５９分

Functies van instrumenten en bedieningselementen
4-31
1
2
34
5
6
7
8
9
10
11
12
dop niet correct gesloten en vergrendeld is.
WAARSCHUWING
DWA11092
Na het tanken moet de tankdop goed
worden aangedraaid. Door brandstoflek-kage ontstaat brandgevaar.
DAU13222
BrandstofControleer of er voldoende brandstof in de
brandstoftank aanwezig is.
WAARSCHUWING
DWA10882
Benzine en benzinedampen zijn zeer
brandbaar. Volg de onderstaande in-
structies om brand en ontploffing te
voorkomen en het letselrisico tijdens hettanken te verlagen. 1. Zet alvorens te tanken de motor af en zorg dat er niemand op de machine zit.
Rook nooit tijdens het tanken en tank
nooit in de nabijheid van vonken, open
vuur of andere ontstekingsbronnen zo-
als de waakvlammen van geisers en
kledingdrogers.
2. Maak de brandstoftank niet te vol. Steek bij het tanken het vulpistool
goed in de vulopening van de brand-
stoftank. Stop met vullen zodra de
brandstof de onderkant van de vulhals
heeft bereikt. Omdat brandstof uitzet
als deze warm wordt, kan de warmte
van de motor of de zon ervoor zorgen
dat brandstof uit de brandstoftank
stroomt. 3. Veeg uitgestroomde brandstof onmid-
dellijk af. LET OP: Veeg gemorste
brandstof onmiddellijk af met een
schone, droge, zachte doek, aange-
zien de brandstof de gelakte opper-
vlakken en kunststof delen kan
aantasten.
[DCA10072]
4. Draai de tankdop stevig vast.
WAARSCHUWING
DWA15152
Benzine is giftig en kan letsel of overlij-
den veroorzaken. Spring zorgvuldig om
met benzine. Probeer nooit om benzine
via de mond over te hevelen. Roep on-
middellijk medische hulp in nadat u ben-
zine heeft ingeslikt, veel benzinedamp
heeft ingeademd of benzine in uw ogen
heeft gekregen. Als benzine op uw huid1. Vulpijp brandstoftank
2. Maximaal brandstofniveau
1
2
