YAMAHA YZF-R1 2019 Instructieboekje (in Dutch)

1-4
Veiligheidsinformatie
12
3
4
5
6
7
8
9
10
11
12
verkrijgbare accessoires of aanpassings-
sets niet geschikt zijn vanwege mogelijke
veiligheidsrisico’s voor uzelf of anderen. Het
monteren van in de handel verkrijgbare pro-
ducten of het verrichten van aanpassingen
die de ontwerp- of bedieningskenmerken
van uw machine wijzigen kan het risico op
ernstig letsel of ov erlijden van uzelf of ande-
ren vergroten. U bent verantwoordelijk voor
letsel dat voortvloeit uit wijzigingen aan de
machine.
Volg bij de montage van accessoires de on-
derstaande richtlijnen en die vermeld onder
het kopje “Beladen”.
Monteer nooit accessoires en vervoer
nooit bagage als deze een nadelige in-
vloed hebben op de prestaties van uw
motor. Inspecteer het accessoire zorg-
vuldig alvorens het te gebruiken om te
waarborgen dat het de grondspeling of
de hellinghoek op geen enkele manier
vermindert, de veerweg, de stuuruit-
slag of de bediening niet beperkt en
geen lampen of reflectors afdekt.
Accessoires die aan of nabij het
stuur of de voorvork zijn gemon-
teerd zullen mogelijk instabiliteit ver-
oorzaken door een foutieve
gewichtsverdeling of door aerody-
namische effecten. Accessoires
aan het stuur of nabij de voorvork moeten zo licht mogelijk zijn en tot
een minimum worden beperkt.
Omvangrijke accessoires kunnen door hun aerodynamisch effect van
invloed zijn op de rijstabiliteit van de
motor. De motor kan door rijwind
worden opgetild of bij zijwind insta-
biel worden. Zulke accessoires kun-
nen ook instabiliteit veroorzaken
terwijl u grote voertuigen inhaalt of
door deze wordt ingehaald.
Sommige accessoires dwingen de bestuurder om een andere dan de
normale zitpositie in te nemen. Zo’n
verkeerde zitpositie beperkt de be-
wegingsvrijheid van de bestuurder
en kan een comfortabele bediening
hinderen, zodat we dergelijke ac-
cessoires sterk afraden.

Wees voorzichtig bij het aanbrengen
van elektrische accessoires. Als elek-
trische accessoires de capaciteit van
het elektrisch systeem van de motor-
fiets te boven gaan, kan zich een ge-
vaarlijke elektrische storing voordoen
waardoor de verlichting of de motor
uitvalt.
In de handel verkrijgbare banden en vel-
gen
De banden en velgen die bij uw motorfiets werden geleverd, zijn ontworpen om de mo-
gelijkheden van de motorfiets te ondersteu-
nen en bieden de beste combinatie van
rijprestaties, remvermogen en comfort. An-
dere banden, velgen, maten of combinaties
zijn mogelijk niet geschikt. Zie pagina 7-18
voor de bandenspecificaties en informatie
over het onderhouden en vervangen van
uw banden.
De motorfiets vervoeren
Volg de onderstaande instructies als u de
motorfiets in een ander voertuig wilt vervoe-
ren.

Verwijder alle loszittende voorwerpen
van de motorfiets.

Controleer of de brandstofkraan (in-
dien aanwezig) in de uitstand staat en
er geen brandstoflekkage is.

Schakel een versnelling in (bij model-
len met een handgeschakelde ver-
snellingsbak).

Zet de motorfiets vast met spanban-
den of andere geschikte banden aan
stevige delen van de motorfiets, zoals
het frame of de bovenste voorvork-
klem (en niet aan, bijvoorbeeld, het
stuur, de richtingaanwijzers of onder-
delen die kunnen afbreken). Kies de
plaats voor de spanbanden zorgvuldig
om te voorkomen dat deze tijdens het
BX4-9-D2.book 4 ページ ２０１８年１０月２日　火曜日　午後１２時５９分

1-5
Veiligheidsinformatie
1
2
3
4
5
6
7
8
9
10
11
12
transport schuurplekken op de lak ver-
oorzaken.

Zorg indien mogelijk dat de vering iets
door de spanbanden wordt ingedrukt,
zodat de motorfiets tijdens het trans-
port niet overmatig kan stuiteren.
BX4-9-D2.book 5 ページ ２０１８年１０月２日　火曜日　午後１２時５９分

2-1
123
4
5
6
7
8
9
10
11
12
Beschrijving
DAU10411

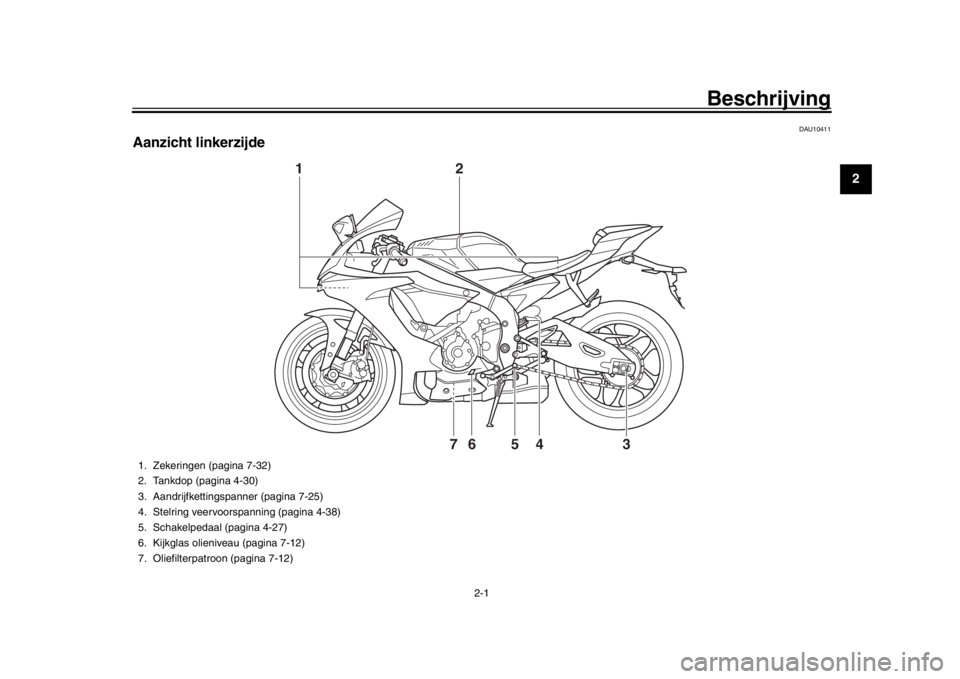

Aanzicht linkerzijde
12
645
7
3
1. Zekeringen (pagina 7-32)
2. Tankdop (pagina 4-30)
3. Aandrijfkettingspanner (pagina 7-25)
4. Stelring veervoorspanning (pagina 4-38)
5. Schakelpedaal (pagina 4-27)
6. Kijkglas olieni veau (pagina 7-12)
7. Oliefilterpatroon (pagina 7-12)
BX4-9-D2.book 1 ページ ２０１８年１０月２日　火曜日　午後１２時５９分

Beschrijving
2-2
12
3
4
5
6
7
8
9
10
11
12
DAU10421

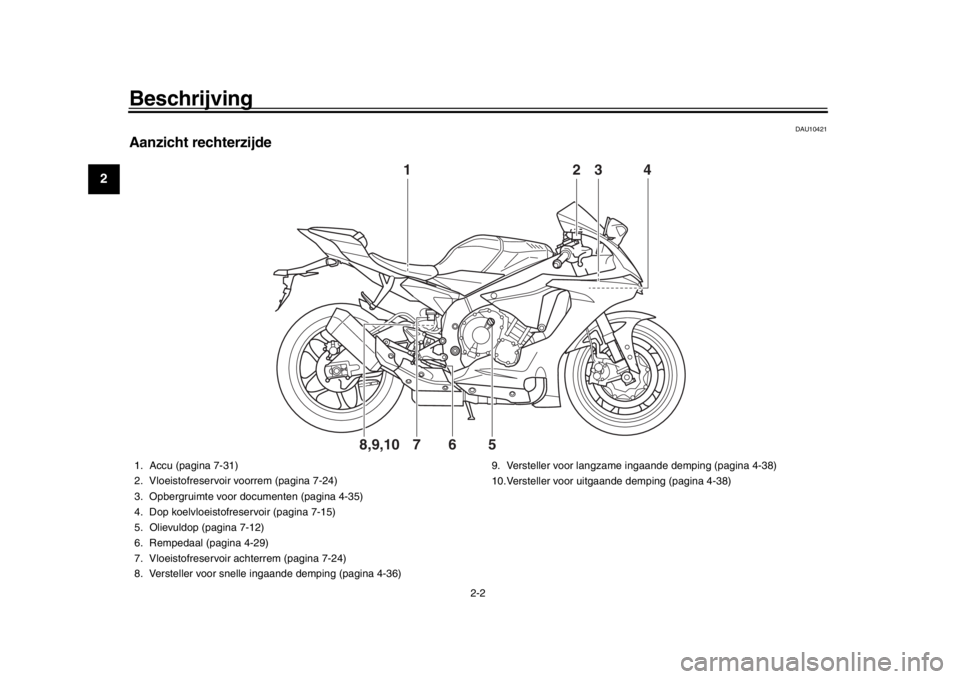

Aanzicht rechterzijde
43
567
2
1
8,9,10
1. Accu (pagina 7-31)
2. Vloeistofreservoir voorrem (pagina 7-24)
3. Opbergruimte voor documenten (pagina 4-35)
4. Dop koelvloeistofreservoir (pagina 7-15)
5. Olievuldop (pagina 7-12)
6. Rempedaal (pagina 4-29)
7. Vloeistofreservoir achterrem (pagina 7-24)
8. Versteller voor snelle ingaande demping (pagina 4-36) 9. Versteller voor langzame ingaande demping (pagina 4-38)
10.Versteller voor uitgaande demping (pagina 4-38)
BX4-9-D2.book 2 ページ ２０１８年１０月２日　火曜日　午後１２時５９分

Beschrijving
2-3
123
4
5
6
7
8
9
10
11
12
DAU10431

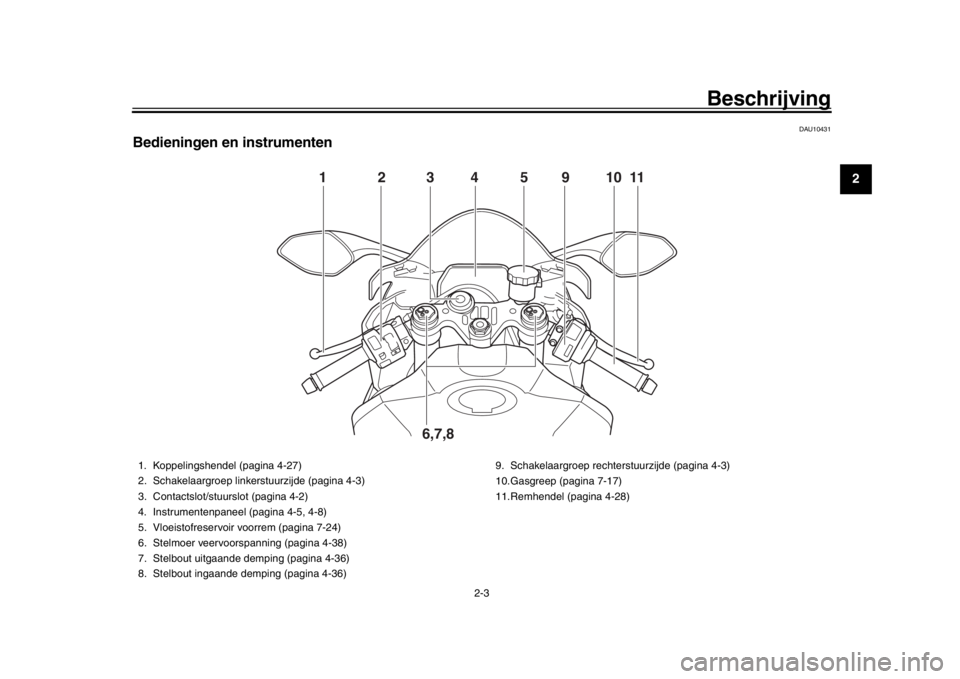

Bedieningen en instrumenten
1234 9 51011
6,7,8
1. Koppelingshendel (pagina 4-27)
2. Schakelaargroep linkerstuurzijde (pagina 4-3)
3. Contactslot/stuurslot (pagina 4-2)
4. Instrumentenpaneel (pagina 4-5, 4-8)
5. Vloeistofreservoir voorrem (pagina 7-24)
6. Stelmoer veervoorspanning (pagina 4-38)
7. Stelbout uitgaande demping (pagina 4-36)
8. Stelbout ingaande demping (pagina 4-36) 9. Schakelaargroep rechterstuurzijde (pagina 4-3)
10.Gasgreep (pagina 7-17)
11.Remhendel (pagina 4-28)
BX4-9-D2.book 3 ページ ２０１８年１０月２日　火曜日　午後１２時５９分

3-1
1
23
4
5
6
7
8
9
10
11
12
Speciale kenmerken
DAU85760

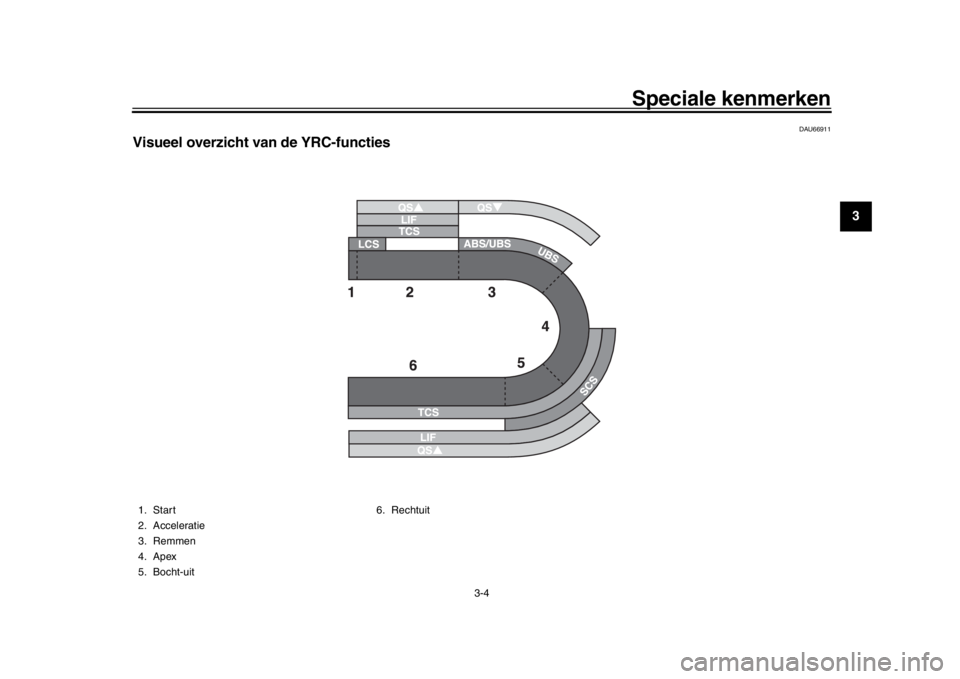

YRC (Yamaha Ride Control)Yamaha Ride Control is een systeem dat
gebruikmaakt van vers chillende sensoren
en regeleenheden om een verbeterde rijer-
varing mogelijk te maken. De machine regi-
streert krachten in langsrichting (voor/
achter), dwarsrichting (links/rechts) en verti-
cale richting (omhoog/omlaag) en kan hier-
op reageren. Ook de leunhoek en
G-krachten worden gedetecteerd. Deze in-
formatie wordt meerdere malen per secon-
de verwerkt en indien nodig worden de
gerelateerde fysieke systemen automatisch
bijgesteld. De volgende functies zijn afzon-
derlijke YRC-items die kunnen worden in- of
uitgeschakeld of ingesteld naargelang de
wensen van de bestuurder en de rijomstan-
digheden. Zie pagina 4-10 en 4-15 voor
meer informatie over instellingen.
WAARSCHUWING
DWA18221
Het Yamaha Ride Control (YRC)-sy-
steem vormt geen vervanging voor het
gebruik van de juiste rijtechnieken of de
ervaring van de bestuurder. Het systeem
kan geen controleverlies voorkomen dat
wordt veroorzaakt door fouten van de
bestuurder zoals sneller rijden dan de
weg- en verkeersomstandigheden toe-
staan, inclusief verlies van grip door een te hoge snelheid bij het ingaan van
bochten en hard optrekken bij een
scherpe leunhoek of tijdens het rem-
men. Ook kan het systeem wegslippen
of omhoogkomen van het voorwiel niet
voorkomen. Rijd zoals bij elke motorfiets
binnen uw mogelijkheden, houd reke-
ning met de omgevingsomstandigheden
en pas uw rijgedrag aan deze omstan-
digheden aan. Zorg dat u grondig ver-
trouwd raakt met de manier waarop de
motorfiets reageert bij diverse YRC-in-
stellingen alvorens moeilijkere manoeu-
vres te proberen.
PWR
Het vermogensafgiftemodussysteem be-
staat uit vier verschillende kenvelden voor
regeling van de gasklepopening in relatie tot
de gasgreepbediening. Hierdoor kunt u kie-
zen uit diverse modi naargelang uw voor-
keuren en de rijomgeving.
TCS
De tractieregeling helpt bij het behouden
van grip bij het opt
rekken. Wanneer senso-
ren detecteren dat het achterwiel begint te
slippen (ongecontroleerde slip), grijpt de
tractieregeling in door het motorvermogen
te reguleren totdat de grip is hersteld. Het
controlelampje tractieregeling knippert om
de bestuurder te laten weten dat de tractie-
regeling is ingeschakeld.
De werking van de tractieregeling wordt au-
tomatisch aangepast op basis van de leun-
hoek van de machine. Om een maximale
1. PWR 1
2. PWR 2
3. PWR 3
4. PWR 4
5. Gasklepopening
6. Bediening gasgreep
5
64
3 2
1
BX4-9-D2.book 1 ページ ２０１８年１０月２日　火曜日　午後１２時５９分

Speciale kenmerken
3-2
1
234
5
6
7
8
9
10
11
12
acceleratie mogelijk te maken, wordt in de
rechtopstand minder tractieregeling toege-
past. In de bochten wordt meer tractierege-
ling toegepast.OPMERKING
Het is mogelijk dat de tractieregeling
wordt geactiveerd wanneer de machi-
ne over een hobbel rijdt.

Er zijn mogelijk kleine veranderingen
in het motor- en uitlaatgeluid waar-
neembaar wanneer de tractieregeling
of andere YRC-systemen worden ge-
activeerd.

Wanneer TCS wordt uitgeschakeld,
worden SCS, LCS en LIF automatischook uitgeschakeld.WAARSCHUWING
DWA15432
De tractieregeling vormt geen vervan- ging voor verstandig rijgedrag dat is
aangepast aan de omstandigheden. De
tractieregeling biedt geen bescherming
tegen gripverlies door te snel ingaan van
bochten, snel optrekken bij schuin over-
hangen of door remmen, en kan wegglij-
den van het voorwiel niet voorkomen.
Rijd altijd voorzichtig op oppervlakken
die mogelijk glad kunnen zijn en vermijd
bijzonder gladde oppervlakken.
Als de sleutel naar “ON” wordt gedraaid,
wordt de tractieregeling automatisch inge-
schakeld. De tractieregeling kan alleen
handmatig worden in- of uitgeschakeld
wanneer de sleutel in de stand “ON” staat
en de machine is gestopt.OPMERKINGAls de machine vast is komen te zitten in
modder, zand of een ander zacht opper-
vlak, schakel dan de tractieregeling uit om
het vrijmaken van het achterwiel te verge-makkelijken.LET OP
DCA16801
Gebruik uitsluitend de voorgeschreven
banden. (Zie pagina 7-18.) Bij gebruik
van banden met een andere maat zal de
tractieregeling de wielrotatie niet nauw-keurig kunnen regelen.SCS
De anti-uitbreekregeling regelt de vermo-
gensafgifte van de motor wanneer zijde-
lings wegschuiven van het achterwiel wordt
gedetecteerd. Het systeem past de vermo-
gensafgifte aan op basis van gegevens van
de IMU. Dit systeem ondersteunt de TCS
om bij te dragen aan een soepeler rijgedrag.
LCS
Het launch control-systeem helpt de be-
stuurder om soepel en vlot op te trekken
vanaf de startlijn. Het voorkomt dat het mo-
tortoerental boven 8,000 tpm komt, zelfs als
de gasgreep geheel wordt opengedraaid.
Het LCS regelt de vermogensafgifte van de
motor in combinatie met het TCS- en
LIF-systeem voor een optimale grip en ver-
minderde wiellift.
LET OP
DCA22950
Zelfs bij gebruik van het LCS moet de
koppelingshendel geleidelijk worden
losgelaten om scha
de aan de koppelingte voorkomen.OPMERKINGLCS is uitsluitend bedoeld voor gebruik ophet circuit.
TCS
BX4-9-D2.book 2 ページ ２０１８年１０月２日　火曜日　午後１２時５９分

Speciale kenmerken
3-3
1
23
4
5
6
7
8
9
10
11
12
QSS
Het snelschakelsysteem maakt elektro-
nisch ondersteund schakelen zonder kop-
pelingshendel mogelijk. Als de sensor op de
schakelstang de juiste beweging van het
schakelpedaal waarneemt, wordt het mo-
torvermogen kortstondig aangepast om
schakelen mogelijk te maken.
QSS werkt niet als de koppelingshendel
wordt ingetrokken, normaal schakelen is
dus ook mogelijk als QSS is ingeschakeld.
Controleer de QS-indicator voor actuele
statusinformatie en voor informatie over het
gebruik.
Opschakelomstandigheden
Rijsnelheid ten minste 20 km/h (12 mi/h)

Motortoerental ten minste 2200 tpm

Optrekken (gasklep open)
Terugschakelomstandigheden

Rijsnelheid ten minste 20 km/h (12 mi/h)

Motortoerental ten minste 2000 tpm

Motortoerental ver genoeg verwijderd
van de rode zone

Afremmen en gasklep gesloten
OPMERKING
QS en QS kunnen individueel
worden ingesteld.

Schakelen naar of uit de vrijstand moetgebeuren met de koppelingshendel.
LIF
Het anti-liftsysteem vermindert de snelheid
waarmee het voorwiel van de grond komt bij
extreme acceleratie, zoals bij het wegrijden
of optrekken uit de bocht. Als voorwiellift
wordt gedetecteerd, wordt het motorvermo-
gen geregeld om de voorwiellift te vertragen
met behoud van een goede acceleratie.
DAU85770
WoordenlijstABS - Anti-Lock Brake System (anti-blok-
keervoorziening remsysteem)
ABS ECU - Anti-lock Brake System Electro-
nic Control Unit (elektronische regeleenheid
anti-blokkeervoorziening remsysteem)
ECU - Engine Control Unit (motorregeleen-
heid)
IMU - Inertial Measurement Unit (inertiële
meeteenheid)
LCS - Launch Control System (launch-con-
trolsysteem)
LIF - Lift Control Syst em (anti-liftsysteem)
PWR - Power delivery mode (vermogensaf-
giftemodus)
QS - Quick Shift (Snel schakelen)
QSS - Quick Shift Syst em (snelschakelsy-
steem)
SC - Stability Control (stabiliteitsregeling)
SCS - Slide Control System (anti-uitbreek-
regeling)
TCS - Traction Control System (tractierege-
ling)
UBS - Unified Brake System (gekoppeld
remsysteem)
YRC - Yamaha Ride Control (rijregelsy-
steem)
QSS-gebruik Indica-
tor Situatie
Opschakelen
OK Optrekken
Terugschakelen
OK Afremmen
QSS kan niet
worden gebruikt Gestopt
QSS
uitgeschakeld Uitgeschakeld
BX4-9-D2.book 3 ページ ２０１８年１０月２日　火曜日　午後１２時５９分

Speciale kenmerken
3-4
1
234
5
6
7
8
9
10
11
12
DAU66911
Visueel overzicht van de YRC-functies1. Start
2. Acceleratie
3. Remmen
4. Apex
5. Bocht-uit 6. Rechtuit
BX4-9-D2.book 4 ページ ２０１８年１０月２日　火曜日　午後１２時５９分

4-1
1
2
34
5
6
7
8
9
10
11
12
Functies van instrumenten en bedieningselementen
DAU10979
StartblokkeersysteemDit voertuig is voorzien van een startblok-
keersysteem waarmee diefstal kan worden
bemoeilijkt door de codering van de stan-
daardsleutels te wijzigen. Het systeem be-
staat uit de volgende onderdelen:
een codeersleutel

twee standaardsleutels

een transponder (in elke sleutel)

een startblokkeereenheid (op het
voertuig)

een ECU (op het voertuig)

een controlelampje voor het systeem
(pagina 4-7)
Over de sleutels
De sleutel met het rode bovendeel wordt gebruikt om de twee standaardsleutels te
coderen. Bewaar de codeersleutel op een
veilige plaats. Ga als dat nodig is met de
machine en alle drie sleutels naar een
Yamaha dealer om de sleutels opnieuw te
laten coderen.
Gebruik de sleutel met het rode bovendeel
niet om met het voertuig te rijden. Deze
sleutel dient uitsluitend te worden gebruikt
voor het opnieuw coderen van de stan-
daardsleutels. Gebruik altijd een standaard-
sleutel om met het voertuig te rijden.
OPMERKING
Bewaar de standaardsleutels en de
sleutels van andere startblokkeersy-
stemen altijd op een andere plek dan
de codeersleutel.

Houd sleutels van andere startblok-
keersystemen altijd uit de buurt van
het contactslot, want anders kunnenze signaalstoring veroorzaken.
LET OP
DCA11823
ZORG DAT U DE CODEERSLEUTEL
NIET VERLIEST! NEEM DIRECT CON-
TACT OP MET UW DEALER ALS U HEM
VERLOREN HEBT! Als u de codeersleu-
tel bent verloren, kan de machine nog
worden gestart met de bestaande stan-
daardsleutels. Het is echter niet meermogelijk om een nieuwe standaardsleu-
tel te registreren. Als alle sleutels zijn
verloren of beschadigd, moet het volle-
dige startblokkeersysteem worden ver-
vangen. Ga daarom zorgvuldig met de
sleutels om.

Dompel ze niet onder in water.

Stel ze niet bloot aan hoge tempera-
turen.

Plaats ze niet in de buurt van mag-
neten.

Plaats ze niet in de buurt van appa-
raten die elektrische signalen uit-
zenden.

Ga er niet ruw mee om.

Probeer ze niet te slijpen of te wijzi-
gen.

Probeer ze niet uit elkaar te halen.

Hang nooit twee sleutels van een
startblokkeersysteem aan dezelfdesleutelring.
1. Codeersleutel (rood bovendeel)
2. Standaardsleutels (zwart bovendeel)
BX4-9-D2.book 1 ページ ２０１８年１０月２日　火曜日　午後１２時５９分
