Manutenzione e regolazione periodiche
7-31
1
2
3
4
5
678
9
10
11
12
HAU23273
Controllo della forcellaSi devono controllare le condizioni ed il fun-
zionamento della forcella come segue agli
intervalli specificati nella tabella della manu-
tenzione periodica e lubrificazione.
Per controllare le condizioni
Controllare che i tubi di forza non presentino
graffi, danneggiamenti o eccessive perdite
di olio.
Per controllare il funzionamento 1. Posizionare il veicolo su una superficie piana e mantenerlo diritto.
AVVERTENZA! Per evitare infortu-
ni, supportare fermamente il veico-
lo in modo che non ci sia pericolo
che si ribalti.
[HWA10752]
2. Azionando il freno anteriore, premerecon forza il manubrio diverse volte ver-
so il basso per verificare se la forcella
si comprime e si estende regolarmen-
te.
ATTENZIONE
HCA10591
Se la forcella è danneggiata o non fun-
ziona agevolmente, farla controllare o ri-parare da un concessionario Yamaha.
HAU23285
Controllo dello sterzoSe usurati o allentati, i cuscinetti dello ster-
zo possono essere fonte di pericoli. Pertan-
to si deve controllare il funzionamento dello
sterzo come segue agli in tervalli specificati
nella tabella della manutenzione periodica e
lubrificazione. 1. Sollevare da terra la ruota anteriore. (Vedere pagina 7-36.)
AVVERTENZA! Per evitare infortu-
ni, supportare fermamente il veico-
lo in modo che non ci sia pericolo
che si ribalti.
[HWA10752]
2. Tenere le estremità inferiori degli steliforcella e cercare di muoverli in avanti
e all’indietro. Se si sente del gioco, fare
controllare o riparare lo sterzo da un
concessionario Yamaha.
BX4-9-H2.book 31 ページ ２０１８年１０月１日　月曜日　午前１１時７分

Manutenzione e regolazione periodiche
7-32
1
2
3
4
5
67
8
9
10
11
12
HAU23292
Controllo dei cuscinetti ruoteSi devono controllare i cuscinetti ruota ante-
riore e posteriore agli intervalli specificati
nella tabella della manutenzione periodica e
lubrificazione. Se c’è del gioco nel mozzo
ruota, o se la ruota non gira agevolmente,
fare controllare i cuscinetti ruote da un con-
cessionario Yamaha.
HAU68231
BatteriaATTENZIONE
HCA22960
Utilizzare solo la batteria YAMAHA origi-
nale specificata. Utilizzando una batteria
diversa si rischia di guastare l’IMU e dibloccare il motore.
La batteria si trova sotto la sella pilota. (Ve-
dere pagina 4-34.)ATTENZIONE
HCA22970
L’IMU si trova sotto la batteria. Non può
essere manutenuta dall’utente ed è mol-
to delicata, quindi si sconsiglia di toglie-
re il box batteria o manipolare l’IMU direttamente.

Non togliere, modificare o collocare
materiali estranei dentro o attorno
al box batteria.

Non sottoporre l’IMU a forti urti e
prestare attenzione quando si mani-
pola la batteria.

Non ostruire il foro di sfiato IMU enon pulirlo con aria compressa.
Questo modello è equipaggiato con una
batteria ricaricabile con valvola di sicurezza
VRLA (Valve Regulated Lead Acid). Non
occorre controllare l’elettrolito o aggiungere
acqua distillata. Tuttavia, occorre controlla-
re i collegamenti dei cavi batteria e, se ne-
cessario, stringerli.AVVERTENZA
HWA10761

Il liquido della batteria è velenoso e
pericoloso, in quanto contiene aci-
do solforico che provoca ustioni
gravi. Evitare qualsiasi contatto con
la pelle, gli occhi o gli abiti e proteg-
gere sempre gli occhi quando si la-
vora vicino alle batterie. In caso di
contatto, eseguire i seguenti prov-
vedimenti di PRONTO SOCCORSO.
CONTATTO ESTERNO: Sciac- quare con molta acqua.
CONTATTO INTERNO: Bere
1. Cavo positivo batteria (rosso)
2. Cavo negativo batteria (nero)
3. Batteria
1
2
3
BX4-9-H2.book 32 ページ ２０１８年１０月１日　月曜日　午前１１時７分

Manutenzione e regolazione periodiche
7-33
1
2
3
4
5
678
9
10
11
12
grandi quantità di acqua o latte e
chiamare immediatamente un
medico.
OCCHI: Sciacquare con acqua per 15 minuti e ricorrere imme-
diatamente ad un medico.

Le batterie producono gas idrogeno
esplosivo. Pertanto tenere le scintil-
le, le fiamme, le sigarette ecc. lonta-
ne dalla batteria e provvedere ad
una ventilazione adeguata quando
si carica la batteria in ambienti chiu-
si.

TENERE QUESTA E TUTTE LE
BATTERIE FUORI DALLA PORTA-TA DEI BAMBINI.
Per caricare la batteria
Fare caricare al più presto possibile la bat-
teria da un concessionario Yamaha, se
sembra che si sia scaricata. Tenere presen-
te che la batteria tende a scaricarsi più rapi-
damente se il veicolo è equipaggiato con
accessori elettrici optional.
ATTENZIONE
HCA16522
Per caricare una batteria ricaricabile con
valvola di sicurezza VRLA (Valve Regu-
lated Lead Acid), occorre un caricabatte-
ria speciale (a tensione costante). Se si
utilizza un caricabatteria convenzionale
si danneggia la batteria.
Rimessaggio della batteria 1. Se non si intende utilizzare il veicolo
per oltre un mese, togliere la batteria
dal mezzo, caricarla completamente e
poi riporla in un ambiente fresco e
asciutto. ATTENZIONE: Quando si
rimuove la batteria, accertarsi che il
blocchetto accensione sia spento,
poi scollegare il cavo negativo pri-
ma di scollegare il cavo positi-
vo.
[HCA16304]
2. Se la batteria resta inutilizzata per più di due mesi, controllarla almeno una
volta al mese e caricarla completa-
mente se è necessario.
3. Caricare completamente la batteria prima dell’installazione.
ATTENZIONE: Quando si installa la
batteria, accertarsi che il blocchetto
accensione sia spento, poi collega-
re il cavo positivo prima di collegare
il cavo negativo.
[HCA16842]
4. Dopo l’installazione, verificare che i
cavi batteria siano collegati corretta-
mente ai terminali batteria.ATTENZIONE
HCA16531
Tenere la batteria sempre carica. Se si ri-
pone una batteria scarica, si possono
provocare danni permanenti alla stessa.
BX4-9-H2.book 33 ページ ２０１８年１０月１日　月曜日　午前１１時７分

Manutenzione e regolazione periodiche
7-34
1
2
3
4
5
67
8
9
10
11
12
HAU66592

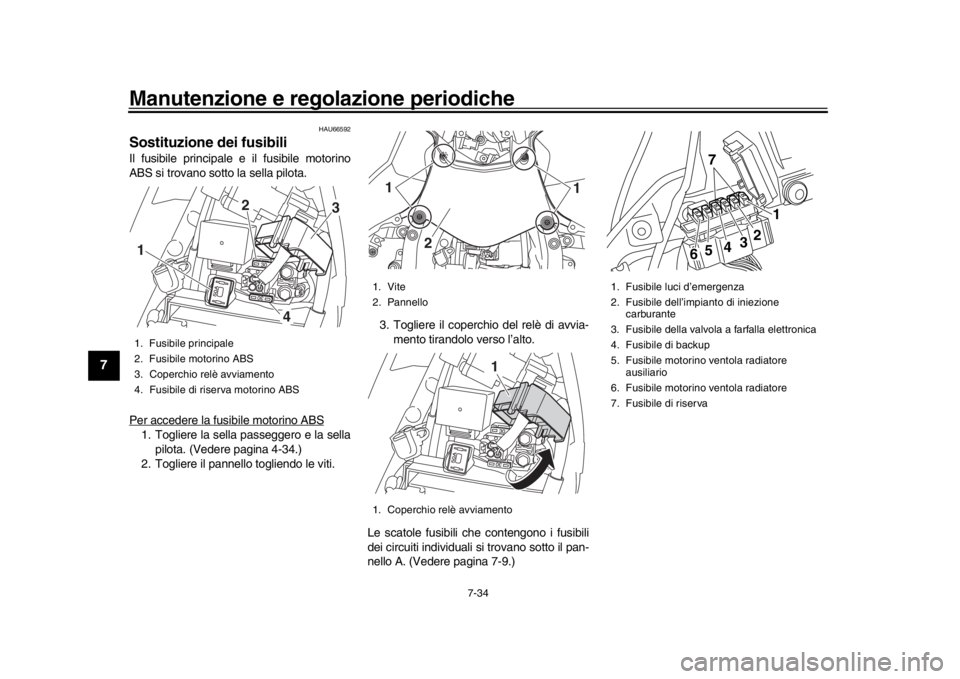

Sostituzione dei fusibiliIl fusibile principale e il fusibile motorino
ABS si trovano sotto la sella pilota.
Per accedere la fusi bile motorino ABS1. Togliere la sella passeggero e la sella
pilota. (Vedere pagina 4-34.)
2. Togliere il pannello togliendo le viti. 3. Togliere il coperchio del relè di avvia-
mento tirandolo verso l’alto.
Le scatole fusibili che contengono i fusibili
dei circuiti individuali si trovano sotto il pan-
nello A. (Vedere pagina 7-9.)1. Fusibile principale
2. Fusibile motorino ABS
3. Coperchio relè avviamento
4. Fusibile di riserva motorino ABS1 2
4
3
1. Vite
2. Pannello
1. Coperchio relè avviamento1
1
2
1
1. Fusibile luci d’emergenza
2. Fusibile dell’impianto di iniezione
carburante
3. Fusibile della valvola a farfalla elettronica
4. Fusibile di backup
5. Fusibile motorino ventola radiatore ausiliario
6. Fusibile motorino ventola radiatore
7. Fusibile di riserva
1
2
3
4
5
6 7
BX4-9-H2.book 34 ページ ２０１８年１０月１日　月曜日　午前１１時７分

Manutenzione e regolazione periodiche
7-35
1
2
3
4
5
678
9
10
11
12
Se un fusibile è bruciato, sostituirlo come
segue. 1. Girare la chiave su “OFF” e spegnere
il circuito elettrico in questione.
2. Togliere il fusibile bruciato ed installare un fusibile nuovo dell’amperaggio se-
condo specifica. AVVERTENZA! Non
utilizzare un fusibile di amperaggio
superiore a quello consigliato per
evitare di provocare danni estesi
all’impianto elettrico ed eventual-
mente un incendio.
[HWA15132]
3. Girare la chiave su “ON” ed accendere il circuito elettrico in questione per con-
trollare se l’apparecchiatura funziona.
4. Se nuovamente il fusibile brucia subi- to, fare controllare l’impianto elettrico
da un concessionario Yamaha.

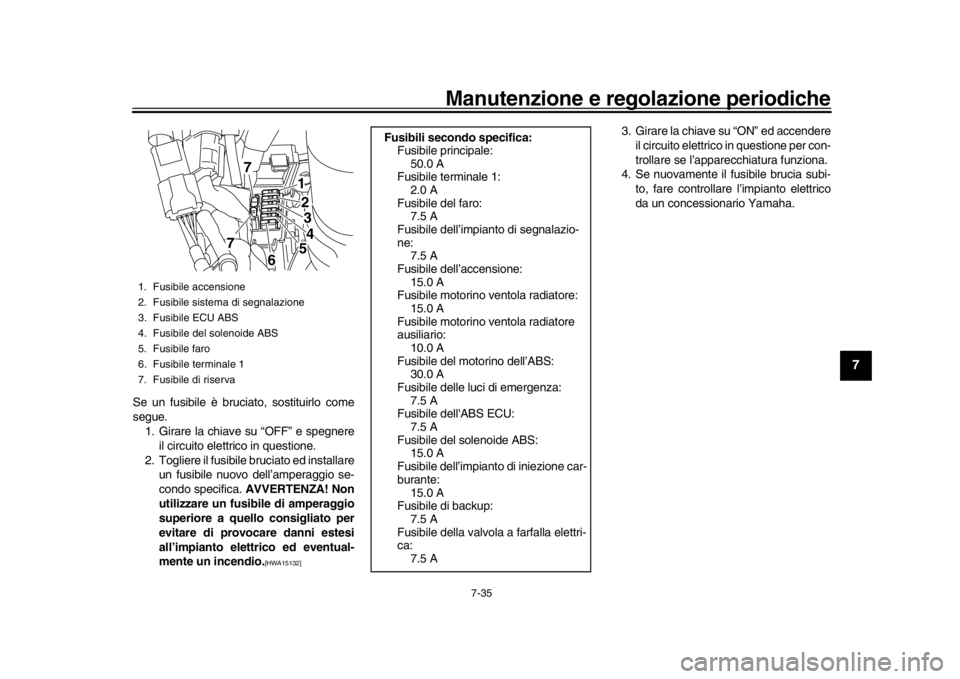

1. Fusibile accensione
2. Fusibile sistema di segnalazione
3. Fusibile ECU ABS
4. Fusibile del solenoide ABS
5. Fusibile faro
6. Fusibile terminale 1
7. Fusibile di riserva
1
23
45
6
7
7
Fusibili secondo specifica:
Fusibile principale:50.0 A
Fusibile terminale 1:
2.0 A
Fusibile del faro: 7.5 A
Fusibile dell’impianto di segnalazio-
ne: 7.5 A
Fusibile dell’accensione: 15.0 A
Fusibile motorino ventola radiatore:
15.0 A
Fusibile motorino ventola radiatore
ausiliario: 10.0 A
Fusibile del motorino dell’ABS: 30.0 A
Fusibile delle luci di emergenza: 7.5 A
Fusibile dell'ABS ECU:
7.5 A
Fusibile del solenoide ABS: 15.0 A
Fusibile dell’impianto di iniezione car-
burante: 15.0 A
Fusibile di backup:
7.5 A
Fusibile della valvola a farfalla elettri-
ca: 7.5 A
BX4-9-H2.book 35 ページ ２０１８年１０月１日　月曜日　午前１１時７分

Manutenzione e regolazione periodiche
7-36
1
2
3
4
5
67
8
9
10
11
12
HAU67122
Luci veicoloQuesto modello è equipaggiato con luci
completamente LED.
I fari, le luci di posizione anteriori, gli indica-
tori di direzione, la lampada biluce fanalino/
stop e la luce targa sono tutti LED. Non vi
sono lampade sostituibili dall’utente.
Se una luce non si accende, controllare i fu-
sibili e fare controllare il veicolo da un con-
cessionario Yamaha.ATTENZIONE
HCA16581
Non attaccare nessun tipo di pellicolacolorata o di adesivo sulla lente faro.NOTA
Il faro destro si accende quando si pre- me l’interruttore Pass/LAP “ /LAP”
oppure si posiziona il commutatore
luce abbagliante/anabbagliante su
“ ” (abbagliante).

Le luci di posizione anteriori sono state
progettate per spegnersi gradualmen-
te man mano che la R1 diventa inatti-va.
HAU67131
Come supportare il motocicloPoiché questo modello non è equipaggiato
con un cavalletto centrale, utilizzare i caval-
letti per la manutenzione quando si toglie la
ruota anteriore e posteriore o si eseguono
altri lavori di manutenzione che richiedono
che il motociclo stia diritto.
Prima di iniziare qualsiasi lavoro di manu-
tenzione, controllare che il motociclo sia in
una posizione stabile ed in piano.
1. Luce di posizione anteriore
2. Faro
12
1
2
1. Cavalletto per manutenzione (esempio)
1
BX4-9-H2.book 36 ページ ２０１８年１０月１日　月曜日　午前１１時７分

Manutenzione e regolazione periodiche
7-37
1
2
3
4
5
678
9
10
11
12
HAU25872
Ricerca ed eliminazione guastiSebbene i motocicli Yamaha subiscano un
rigoroso controllo prima della spedizione
dalla fabbrica, si possono verificare dei gua-
sti durante il funzionamento. Eventuali pro-
blemi nei sistemi di alimentazione del
carburante, di compressione o di accensio-
ne, per esempio, po ssono provocare diffi-
coltà all’avviamento o perdite di potenza.

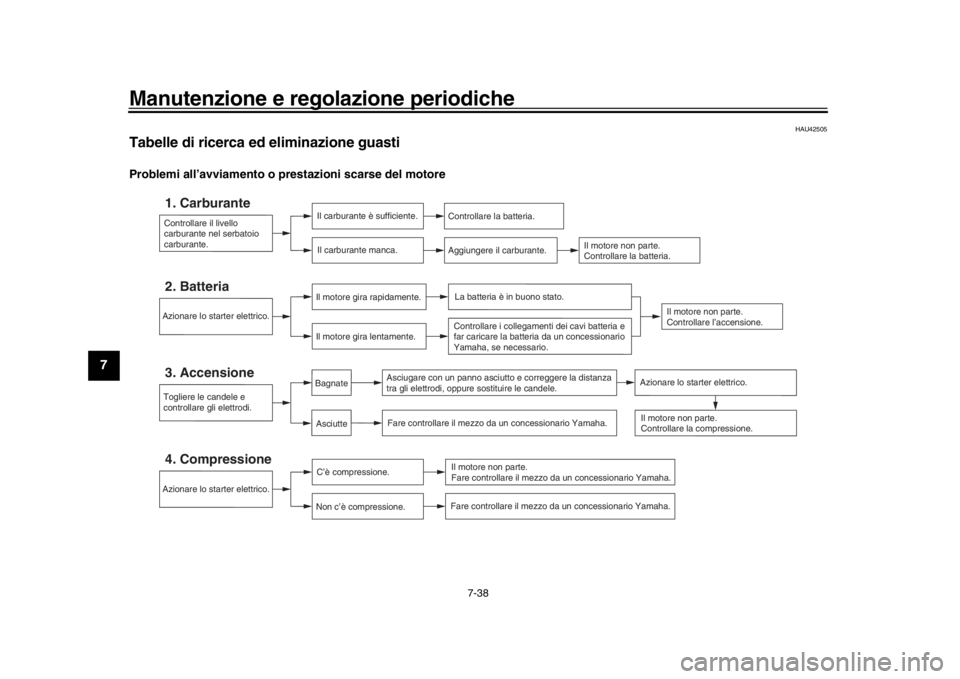

Le tabelle di ricerca ed eliminazione guasti
che seguono rappresentano una guida rapi-
da e facile per controllare questi impianti vi-
tali. Tuttavia, se il motociclo dovesse
richiedere riparazioni, consigliamo di portar-
lo da un concessionario Yamaha, i cui tec-
nici esperti sono in possesso degli attrezzi,
dell’esperienza e delle nozioni necessari
per l’esecuzione di una corretta manuten-
zione del motociclo.
Usare soltanto ricambi originali Yamaha. Le
imitazioni possono essere simili ai ricambi
originali Yamaha, ma spesso sono di quali-
tà inferiore, hanno durata minore e possono
provocare riparazioni costose.
AVVERTENZA
HWA15142
Quando si controlla l’impianto del carbu-
rante, non fumare, ed accertarsi che non
ci siano fiamme libere o scintille nelle vi-
cinanze, comprese le fiamme pilota di scaldaacqua o fornaci. La benzina o i va-
pori di benzina possono accendersi o
esplodere, provocando gravi infortuni o
danni materiali.
BX4-9-H2.book 37 ページ ２０１８年１０月１日　月曜日　午前１１時７分

Manutenzione e regolazione periodiche
7-38
1
2
3
4
5
67
8
9
10
11
12
HAU42505
Tabelle di ricerca ed eliminazione guastiProblemi all’avviamento o prestazioni scarse del motore
Controllare il livello
carburante nel serbatoio
carburante.1. Carburante
Il carburante è sufficiente.
Il carburante manca.
Controllare la batteria.
Aggiungere il carburante.
Il motore non parte.
Controllare la batteria.
Il motore non parte.
Controllare l’accensione.
Azionare lo starter elettrico.4. Compressione
C’è compressione.
Non c’è compressione.
Togliere le candele e
controllare gli elettrodi.3. Accensione
Asciugare con un panno asciutto e correggere la distanza
tra gli elettrodi, oppure sostituire le candele. Fare controllare il mezzo da un concessionario Yamaha.
Fare controllare il mezzo da un concessionario Yamaha.
Il motore non parte.
Controllare la compressione.
Il motore non parte.
Fare controllare il mezzo da un concessionario Yamaha.
AsciutteBagnate
Azionare lo starter elettrico.
Azionare lo starter elettrico.2. Batteria
Il motore gira rapidamente.
Il motore gira lentamente.
La batteria è in buono stato.Controllare i collegamenti dei cavi batteria e
far caricare la batteria da un concessionario
Yamaha, se necessario.
BX4-9-H2.book 38 ページ ２０１８年１０月１日　月曜日　午前１１時７分

Manutenzione e regolazione periodiche
7-39
1
2
3
4
5
678
9
10
11
12

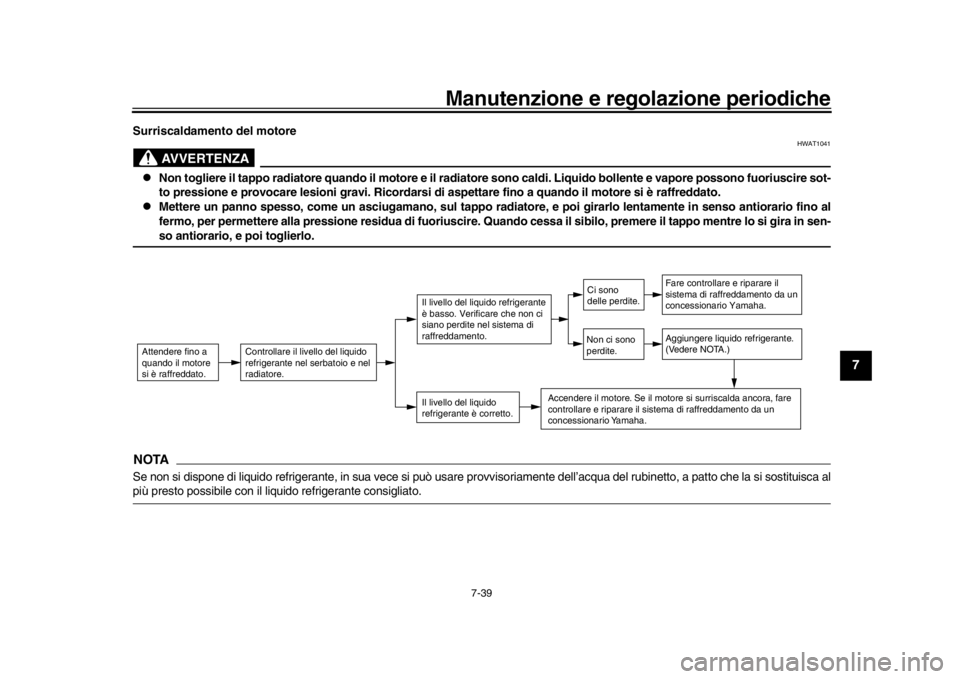

Surriscaldamento del motore
AVVERTENZA
HWAT1041

Non togliere il tappo radiatore quando il motore e il radiat ore sono caldi. Liquido bollente e vapore possono fuoriuscire sot-
to pressione e provocare lesioni gravi. Ricordarsi di aspettare fino a quando il motore si è raffreddato.

Mettere un panno spesso, come un asciugamano, sul tappo radiatore, e poi girarlo lentamente in senso antiorario fino al
fermo, per permettere alla pres sione residua di fuoriuscire. Qu ando cessa il sibilo, premere il ta ppo mentre lo si gira in sen-so antiorario, e poi toglierlo.
NOTASe non si dispone di liquido refrigerante, in sua vece si può usare provvisoriamente dell’acqua del rubinetto, a patto che la si sostituisca alpiù presto possibile con il liquido refrigerante consigliato.Attendere fino a
quando il motore
si è raffreddato.
Controllare il livello del liquido
refrigerante nel serbatoio e nel
radiatore.
Il livello del liquido
refrigerante è corretto.Il livello del liquido refrigerante
è basso. Verificare che non ci
siano perdite nel sistema di
raffreddamento.
Fare controllare e riparare il
sistema di raffreddamento da un
concessionario Yamaha.
Aggiungere liquido refrigerante.
(Vedere NOTA.)
Accendere il motore. Se il motore si surriscalda ancora, fare
controllare e riparare il sistema di raffreddamento da un
concessionario Yamaha.
Ci sono
delle perdite.
Non ci sono
perdite.
BX4-9-H2.book 39 ページ ２０１８年１０月１日　月曜日　午前１１時７分

8-1
1
2
3
4
5
6
78
9
10
11
12
Pulizia e rimessaggio del motociclo
HAU37834
Verniciatura opaca, prestare
attenzioneATTENZIONE
HCA15193
Alcuni modelli sono equipaggiati con
parti a verniciatura opaca. Prima della
pulizia del veicolo, si raccomanda di
consultare un concessionario Yamaha
per consigli sui prodotti da usare. L’uti-
lizzo di spazzole, pr odotti chimici forti o
detergenti aggressivi per la pulizia di
queste parti può graffiare o danneggiar-
ne la superficie. Si raccomanda inoltre di
non applicare cera su nessuna parte converniciatura opaca.
HAU83443
CuraLa pulizia frequente e accurata del veicolo,
oltre a migliorarne l’aspetto, ne migliorerà
anche le prestazioni generali e prolungherà
la vita utile di molti componenti. Inoltre, il la-
vaggio, la pulizia e la lucidatura consenti-
ranno di ispezionare le condizioni del
veicolo con maggior frequenza. Lavare il
veicolo dopo averlo utilizzato sotto la piog-
gia o vicino al mare, poiché il sale è corrosi-
vo per i metalli.NOTA
Le strade delle zone soggette a forti
nevicate possono essere cosparse di
sale per evitare che ghiaccino. Questo
sale può rimanere sulle strade fino a
primavera inoltrata, per cui lavare il
lato inferiore e i componenti della parte
ciclistica dopo aver utilizzato il veicolo
in tali aree.

I prodotti per la cura e la manutenzione
Yamaha originali sono venduti con il
marchio YAMALUBE in molti mercati
di tutto il mondo.

Per ulteriori consigli sulla pulizia, con-
sultare il propr io concessionarioYamaha.
ATTENZIONE
HCA26280
Una pulizia inadeguata può causare dan-
ni estetici e meccanici. Non utilizzare:
idropulitrici ad alta pressione o pu-
litrici a getto di vapore. L’eccessiva
pressione dell’acqua potrebbe cau-
sare la penetrazione d’acqua e il de-
terioramento di cuscinetti ruote,
freni, guarnizioni della trasmissione
e dispositivi elettr ici. Evitare appli-
cazioni con detergenti ad alta pres-
sione, come ad esempio quelle
disponibili negli autolavaggi a get-
toni.

prodotti chimici aggressivi, inclusi
detergenti per ruote fortemente aci-
di, specialmente sulle ruote a raggi
o in magnesio.

prodotti chimici aggressivi, agenti
detergenti abrasivi o cera sui com-
ponenti con finitura satinata. Le
spazzole possono graffiare e dan-
neggiare la finitura satinata; utiliz-
zare solo spugne morbide o
asciugamani.

asciugamani, spugne o spazzole
contaminati da prodotti detergenti
abrasivi o prodotti chimici aggres-
sivi, come ad esempio solventi,
benzina, antiruggine, liquido freni,
BX4-9-H2.book 1 ページ ２０１８年１０月１日　月曜日　午前１１時７分
