ESP YAMAHA YZF-R1 2020 Manual de utilização (in Portuguese)

Funções dos controlos e instrumentos
4-44
4
NOTA Ao rodar o ajustador da força amorte-
cedora na direção (a), a posição de 0
estalidos e a posição de 1 estalido po-
dem ser idênticas.
 Ao rodar o ajustador da força amorte-
cedora na direção (b), este pode dar
estalidos para além das especifica-
ções indicadas; contudo, esses ajus-
tes são ineficazes e podem danificar a
suspensão.Força amortece dora de compressão
Rode a cavilha ajustadora na direção (a)
para aumentar a força amortecedora de
compressão.
Rode a cavilha ajustadora na direção (b)
para diminuir a força amortecedora de
compressão.
Para afinar a força amortecedora de com-
pressão, rode o ajustador na direção (a) até
parar e, em seguida, conte os estalidos na
direção (b).
NOTA Ao rodar o ajustador da força amorte-
cedora na direção (a), a posição de 0
estalidos e a posição de 1 estalido po-
dem ser idênticas.
 Ao rodar o ajustador da força amorte-
cedora na direção (b), este pode dar
estalidos para além das especifica- ções indicadas; contudo, esses ajus-
tes são ineficazes e podem danificar a
suspensão.
Para YZF-R1M
O modelo está equipado com a suspensão
de corrida eletrónica ÖHLINS com reserva-
tório de gás. As forças de amortecimento
de compressão e ressalto são ajustadas
eletronicamente (consultar ERS na página
4-20). A pré-carga da mola é ajustada ma-
nualmente.
AVISO
PWA20900
As pernas
da forquilha d ianteira contêm
gás de nitrogénio altamente pressuriza-
d o. Antes d e manusear as pernas da for-
quilha dianteira, deve ler e compreen der
as informações que se seguem.  Não submeta os suportes do eixo a
chama desprotegi da ou outras fon-
tes de calor intenso. Caso contrá-
rio, as uni dad es po dem explod ir
d evi do a pressão excessiva do gás.
 Não tente abrir os cilin dros de gás.
 Não deforme nem d anifique os ci-
lin dros de forma alguma. Qualquer
d ano nos cilin dros pod e causar um
fraco desempenho do amorteci-
mento.
1. Cavilha ajustadora da força amortecedora de compressão
Ponto de afinação do amortecimen-
to de compressão:
Mínimo (suave): 23 estalido(s) na direção (b)
Normal: 17 estalido(s) na direção (b)
Máximo (dura):
1 estalido(s) na direção (b)
(b)
(a)
1
UB3LP0P0.book Page 44 Monday, August 5, 2019 1:31 PM

Funções dos controlos e instrumentos
4-45
4
 Não descarte a perna da forquilha
d ianteira danifica da ou gasta por si
próprio. Leve a perna d a forquilha
d ianteira a um concessionário
Yamaha para d escarte.Pré-carga da mola
1. Desligue o veículo.
2. Deslize a cobertura de borracha, re-
movendo-a de cada um dos acopla-
dores.
3. Retire o acoplador de cada forquilha dianteira. PRECAUÇÃO: Para evitar
d anificar os acopla dores, não utili-
ze ferramentas afiad as nem força
excessiva.
[PCA22770]
4. Rode a cavilha ajustadora na direção (a) para aumentar a pré-carga da mo-
la. Rode a cavilha ajustadora na dire-
ção (b) para diminuir a pré-carga da
mola. Para afinar a pré-carga da mola,
rode o ajustador na direção (b) até pa-
rar e, em seguida, conte as voltas na
direção (a).
NOTAAo rodar o ajustador da pré-carga da mola
na direção (a), este pode rodar para além
das especificações indicadas; contudo, es-
ses ajustes são ineficazes e podem danifi-
car a suspensão.5. Ligue o acoplador em cada forquilha.
6. Deslize a cobertura de borracha paraa posição original.
1. Cobertura de borracha
2. Acoplador
2
1
1. Cavilha ajustadora da pré-carga da molaPonto de afinação da pré-carga d a
mola: Mínimo (suave):
0 volta(s) na direção (a)
Normal: 3 volta(s) na direção (a)
Máximo (dura): 15 volta(s) na direção (a)
1
(a) (b)
UB3LP0P0.book Page 45 Monday, August 5, 2019 1:31 PM

Funções dos controlos e instrumentos
4-46
4
PAU66497
Ajuste do amortece dor
AVISO
PWA10222
Este amortece dor contém nitrogénio al-
tamente pressurizad o. Antes de manu-
sear o amortece dor, deve ler e
compreen der as informações que se se-
guem.  Não mexa nem tente abrir o cilin-
dro.
 Não submeta o amortece dor a uma
chama desprotegi da ou outras fon-
tes de calor intenso. Caso contrá-
rio, o amorteced or pode explod ir
d evi do a pressão excessiva d o gás.
 Não deforme nem danifique o cilin-
d ro de forma alguma. Qualquer
d ano no cilin dro pod e causar um
fraco desempenho do amorteci-
mento.
 Não descarte o amortece dor danifi-
cad o ou gasto por si próprio. Leve o
amortece dor a um concessionário
Yamaha para qualquer serviço.Para YZF-R1
Este modelo está equipado com suspen-
são regulável. É possível ajustar a pré-car-
ga da mola, a força amortecedora de recuo, a força amortecedora de compres-
são rápida e a força amortecedora de com-
pressão lenta.
PRECAUÇÃO
PCA10102
Para evitar d
anificar o mecanismo, não
tente efetuar ajustes além dos limites
máximo ou mínimo.Pré-carga da mola
1. Desaperte a contraporca.
2. Rode a porca ajustadora na direção (a) para aumentar a pré-carga da mo-
la. Rode a porca ajustadora na dire-
ção (b) para diminuir a pré-carga da
mola.
O ponto de afinação da pré-carga da
mola é definido medindo a distância
A. Quanto maior a distância A, maior
será a pré-carga da mola; quanto
mais curta for a distância A, menor
será a pré-carga da mola.
 Utilize a chave inglesa especial
incluída no jogo de ferramentas
para fazer o ajuste.
1. Porca ajustadora de pré-carga da mola
2. Contraporca
3. Chave inglesa especial
1. Distância A
(a)
(b)
1
2
3
1
UB3LP0P0.book Page 46 Monday, August 5, 2019 1:31 PM

Funções dos controlos e instrumentos
4-47
4
3. Aperte a contraporca em conformida-
de com o binário especificado.
PRECAUÇÃO: Aperte sempre a
contraporca contra o anel ajusta-
d or e, depois, aperte a contraporca
com o binário especifica do.
[PCA22760]
Força amorteced ora de recuo
Rode a cavilha ajustadora na direção (a)
para aumentar a força amortecedora de re-
cuo.
Rode a cavilha ajustadora na direção (b)
para diminuir a força amortecedora de re-
cuo.
Para afinar a força amortecedora de recuo,
rode o ajustador na direção (a) até parar e,
em seguida, conte os estalidos na direção
(b).
NOTA Ao rodar o ajustador da força amorte-
cedora na direção (a), a posição de 0
estalidos e a posição de 1 estalido po-
dem ser idênticas.
 Ao rodar o ajustador da força amorte-
cedora na direção (b), este pode dar
estalidos para além das especifica- ções indicadas; contudo, esses ajus-
tes são ineficazes e podem danificar a
suspensão.
Força amorteced
ora de compressão
Força amortecedora de compressão rápi-daRode a cavilha ajustadora na direção (a)
para aumentar a força amortecedora de
compressão.
Rode a cavilha ajustadora na direção (b)
para diminuir a força amortecedora de
compressão.
Para afinar a força amortecedora de com-
pressão, rode o ajustador na direção (a) até
parar e, em seguida, conte as voltas na di-
reção (b).
Pré-carga
da mola:
Mínimo (suave):
Distância A = 77.5 mm (3.05 in)
Normal: Distância A = 78.5 mm (3.09 in)
Máximo (dura): Distância A = 85.5 mm (3.37 in
Binário de aperto:
Contraporca: 28 N·m (2.8 kgf·m, 21 lb·ft)
1. Cavilha ajustadora da força amortecedora
de recuoPonto de afinação do amortecimen-
to de recuo:
Mínimo (suave): 23 estalido(s) na direção (b)
Normal: 12 estalido(s) na direção (b)
Máximo (dura):
1 estalido(s) na direção (b)
(a) (b)
1
1. Cavilha ajustadora da força amortecedora
de compressão rápida
1
(a) (b)
UB3LP0P0.book Page 47 Monday, August 5, 2019 1:31 PM

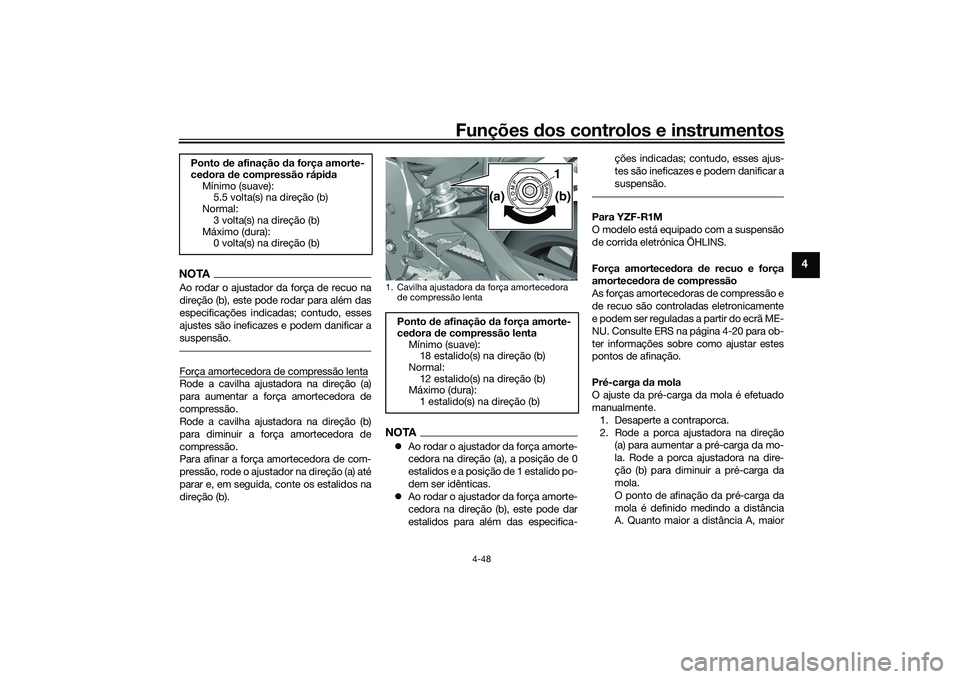

Funções dos controlos e instrumentos
4-48
4
NOTAAo rodar o ajustador da força de recuo na
direção (b), este pode rodar para além das
especificações indicadas; contudo, esses
ajustes são ineficazes e podem danificar a
suspensão.Força amortecedora de compressão lentaRode a cavilha ajustadora na direção (a)
para aumentar a força amortecedora de
compressão.
Rode a cavilha ajustadora na direção (b)
para diminuir a força amortecedora de
compressão.
Para afinar a força amortecedora de com-
pressão, rode o ajustador na direção (a) até
parar e, em seguida, conte os estalidos na
direção (b).
NOTA Ao rodar o ajustador da força amorte-
cedora na direção (a), a posição de 0
estalidos e a posição de 1 estalido po-
dem ser idênticas.
 Ao rodar o ajustador da força amorte-
cedora na direção (b), este pode dar
estalidos para além das especifica- ções indicadas; contudo, esses ajus-
tes são ineficazes e podem danificar a
suspensão.
Para YZF-R1M
O modelo está equipado com a suspensão
de corrida eletrónica ÖHLINS.
Força amortece
dora de recuo e força
amortece dora de compressão
As forças amortecedoras de compressão e
de recuo são controladas eletronicamente
e podem ser reguladas a partir do ecrã ME-
NU. Consulte ERS na página 4-20 para ob-
ter informações sobre como ajustar estes
pontos de afinação.
Pré-carga da mola
O ajuste da pré-carga da mola é efetuado
manualmente. 1. Desaperte a contraporca.
2. Rode a porca ajustadora na direção (a) para aumentar a pré-carga da mo-
la. Rode a porca ajustadora na dire-
ção (b) para diminuir a pré-carga da
mola.
O ponto de afinação da pré-carga da
mola é definido medindo a distância
A. Quanto maior a distância A, maior
Ponto
de afinação da força amorte-
ced ora de compressão rápi da
Mínimo (suave): 5.5 volta(s) na direção (b)
Normal:
3 volta(s) na direção (b)
Máximo (dura): 0 volta(s) na direção (b)
1. Cavilha ajustadora da força amortecedora
de compressão lenta
Ponto de afinação da força amorte-
ced ora de compressão lenta
Mínimo (suave): 18 estalido(s) na direção (b)
Normal: 12 estalido(s) na direção (b)
Máximo (dura):
1 estalido(s) na direção (b)
1
(a) (b)
UB3LP0P0.book Page 48 Monday, August 5, 2019 1:31 PM

Funções dos controlos e instrumentos
4-49
4
será a pré-carga da mola; quanto
mais curta for a distância A, menor
será a pré-carga da mola.
 Utilize a chave inglesa especial
do jogo de ferramentas para fa-
zer o ajuste.
3. Aperte a contraporca em conformida-de com o binário especificado.
PRECAUÇÃO: Aperte sempre a
contraporca contra o anel ajusta-
d or e, d epois, aperte a contraporca
com o binário especificad o.
[PCA22760]
PRECAUÇÃO
PCA10102
Para evitar danificar o mecanismo, não
tente efetuar ajustes além dos limites
máximo ou mínimo.
PAU67050
Sistema EXUPEste modelo está equipado com o sistema
EXUP (válvula EXhaust Ultimate Power) da
Yamaha. Este sistema aumenta a potência
do motor através de uma válvula que con-
trola o fluxo de escape dentro da câmara
de escape.PRECAUÇÃO
PCA15611
O sistema EXUP foi afina do e consi dera-
velmente testa do na fábrica da Yamaha.
A alteração destes pontos d e afinação
sem conhecimentos técnicos suficien-
tes po de resultar num fraco desempe-
nho ou em d anos no motor.
1. Porca ajustadora de pré-carga da mola
2. Contraporca
1. Distância A
1
(a) (b)
2
1
Pré-carga
da mola:
Mínimo (suave):
Distância A = 0.0 mm (0.00 in)
Normal: Distância A = 4.0 mm (0.16 in)
Máximo (dura): Distância A = 9.0 mm (0.35 in)
Binário de aperto:
Contraporca: 25 N·m (2.5 kgf·m, 18 lb·ft)
UB3LP0P0.book Page 49 Monday, August 5, 2019 1:31 PM

Para sua segurança – verificações prévias à utilização
5-1
5
PAU15599
Inspecione o seu veículo sempre que o utilizar para garantir que se encontra em perfeitas condições de funcionamento. Cumpra sempre
os procedimentos e intervalos de inspeção e manutenção descritos no Manual do Utilizador.
AVISO
PWA11152
Se o veículo não for inspeciona do ou manti do em con dições, há mais possibili dad es de ocorrer um aci dente ou danos no equi-
pamento. Não utilize o veículo se detetar algum problema. Se não for possível corrigir um problema através dos proce dimentos
d este manual, solicite a um concessionário Yamaha que inspecione o veículo.Antes de utilizar este veículo, verifique os pontos que se seguem:
ITEM VERIFICAÇÕES PÁGINA
Combustível • Verifique o nível de combustível no respetivo depósito.
• Se necessário, reabasteça.
• Verifique se o tubo de combustível apresenta fuga.
• Verifique se existem obstruções, fendas ou danos no tubo de descarga do de-
pósito de combustível e verifique a ligação do tubo. 4-36, 4-38
Óleo d o motor • Verifique o nível de óleo no motor.
• Se necessário, adicione óleo recomendado até ao nível especificado.
• Verifique se o veículo apresenta fugas de óleo. 7-15
Refrigerante • Verifique o nível de refrigerante no reservatório.
• Se necessário, adicione refrigerante recomendado até ao nível especificado.
• Verifique se o sistema de refrigeração tem fugas. 7-18
Travão dianteiro • Verifique o funcionamento.
• Se o travão estiver mole ou esponjoso, solicite a um concessionário Yamaha que
sangre o sistema hidráulico.
• Verifique se as pastilhas do travão apresentam desgaste.
• Se necessário, substitua-os.
• Verifique o nível de líquido no reservatório.
• Se necessário, adicione o líquido dos travões especificado até ao nível especifi- cado.
• Verifique se o sistema hidráulico apresenta fugas. 7-25, 7-26
UB3LP0P0.book Page 1 Monday, August 5, 2019 1:31 PM

Para sua segurança – verificações prévias à utilização
5-2
5
Travão traseiro• Verifique o funcionamento.
• Se o travão estiver mole ou esponjoso, solicite a um concessionário Yamaha que
sangre o sistema hidráulico.
• Verifique se as pastilhas do travão apresentam desgaste.
• Se necessário, substitua-os.
• Verifique o nível de líquido no reservatório.
• Se necessário, adicione o líquido dos travões especificado até ao nível especifi- cado.
• Verifique se o sistema hidráulico apresenta fugas. 7-25, 7-26
Embraiagem • Verifique o funcionamento.
• Se necessário, lubrifique o cabo.
• Verifique a folga da alavanca.
• Se necessário, ajuste-a.
7-24
Punho do acelera dor • Verifique se apresenta uma rotação suave e se retorna de forma automática. 7-30
Cabos d e controlo • Certifique-se de que o funcionamento é suave.
• Se necessário, lubrifique-a. 7-30
Corrente de transmissão • Verifique a folga da corrente.
• Se necessário, ajuste-a.
• Verifique o estado da corrente.
• Se necessário, lubrifique-a.
7-28, 7-29
Ro das e pneus • Verifique se apresentam danos.
• Verifique o estado dos pneus e a profundidade da face de rolamento.
• Verifique a pressão do ar.
• Se necessário, corrija.
7-20, 7-23
Pe dais do travão e de mu-
d ança de veloci dad e • Certifique-se de que o funcionamento é suave.
• Se necessário, lubrifique os pontos de articulação dos pedais.
7-31
Alavancas do travão e da
embraiagem • Certifique-se de que o funcionamento é suave.
• Se necessário, lubrifique os pontos de articulação da alavanca.
7-31
Descanso lateral • Certifique-se de que o funcionamento é suave.
• Se necessário, lubrifique o pivô.
7-32
ITEM VERIFICAÇÕES PÁGINA
UB3LP0P0.book Page 2 Monday, August 5, 2019 1:31 PM

Manutenção periódica e ajustes
7-1
7
PAU17246
A inspeção, ajuste e lubrificação periódicos
manterão o seu veículo no estado mais se-
guro e eficiente possível. A segurança é
uma obrigação do proprietário/condutor
do veículo. Os pontos mais importantes de
inspeção, ajuste e lubrificação do veículo
são explicados nas páginas a seguir.
Os intervalos especificados na tabela de
manutenção periódica deverão ser apenas
considerados como um guia geral em con-
dições normais de condução. No entanto,
dependendo das condições climáticas, do
terreno, da localização geográfica e da uti-
lização individual, os intervalos de manu-
tenção poderão ter de ser reduzidos.
AVISO
PWA10322
Se o veículo não for manti do em con di-
ções ou se a manutenção for efetua da
incorretamente, o risco de ferimentos
ou morte po de ser maior d urante os pro-
ce dimentos de assistência ou a utiliza-
ção do veículo. Se não estiver
familiariza do com a assistência ao veí-
culo, solicite este serviço a um conces-
sionário Yamaha.
AVISO
PWA15123
Salvo especificação em contrário, desli-
gue o motor durante os proce dimentos
d e manutenção.
 Um motor em funcionamento tem
peças em movimento que pod em
pren der-se a partes do corpo ou ao
vestuário e componentes elétricos
que po dem provocar choques ou
incên dios.
 Se o motor estiver em funciona-
mento durante os proce dimentos
d e assistência po de provocar feri-
mentos oculares, queima duras, in-
cên dio ou intoxicação por
monóxi do de carbono – pod endo
provocar a morte. Consulte a pági-
na 1-2 para obter mais informações
sobre o monóxi do d e carbono.
AVISO
PWA15461
Os discos, pinças, cilin dros e revesti-
mentos dos travões po dem ficar muito
quentes durante a utilização. Para evitar
eventuais queimad uras, deixe os com-
ponentes dos travões arrefecer antes de
lhes tocar.
PAU17303
O controlo das emissões não funciona ape-
nas para garantir um ar mais limpo, como
também é vital para um funcionamento
adequado do motor e o máximo de desem-
penho. Nas tabelas de manutenção perió-
dica que se seguem, os serviços
relacionados com o controlo de emissões
são agrupados separadamente. Estes ser-
viços requerem dados, conhecimentos e
equipamentos especializados. A manuten-
ção, substituição ou reparação dos dispo-
sitivos e sistemas de controlo de emissões
podem ser realizadas por qualquer profis-
sional ou estabelecimento de reparação
devidamente certificado (caso aplicável).
Os concessionários Yamaha possuem a
formação e o equipamento necessários
para realizar estes serviços em particular.
UB3LP0P0.book Page 1 Monday, August 5, 2019 1:31 PM

Manutenção periódica e ajustes
7-3
7
PAU71033
Tabelas de manutenção perió dicaNOTA Os itens marcados com um asterisco devem ser efetuados pelo seu concessionário Yamaha, uma vez que estes itens necessitam
de ferramentas especiais, dados e capacidades técnicas.
 A partir dos 50000 km (30000 mi), repita os intervalos de manutenção, começando a partir dos 10000 km (6000 mi).
 As verificações anuais deverão ser efetua das to dos os anos, exceto se for efetua da uma manutenção com base na distân-
cia percorri da.
PAU71051
Tabela de manutenção perió dica para o sistema de controlo das emissõesN.º ITEM TRABALHO DE VERIFICAÇÃO OU
MANUTENÇÃO LEITURA DO CONTA-QUILÓMETROS
VERIFICA-
ÇÃO ANU- AL
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
1 *Tubo
de combustí-
vel • Verifique se os tubos de combus-
tível apresentam fendas ou da-
nos.
• Se necessário, substitua-os. √√√√√
2 *Velas de ignição • Verifique o estado.
• Ajuste a folga e limpe.
√√
• Substitua. √√
3 *Folga das válvulas • Verifique e ajuste. Cada 40000 km (24000 mi)
4 *Injeção
de combus-
tível • Verificação da velocidade de ra-
lenti do motor. √√√√√√
• Verifique e ajuste a sincronização. √√√√√
5 *Sistema de escape • Verificar se existem fugas.
• Se necessário, aperte-os.
• Se necessário, substitua as ani-
lhas. √√√√√
UB3LP0P0.book Page 3 Monday, August 5, 2019 1:31 PM
