Mantenimiento y ajustes periódicos7-20
7
SAU44735

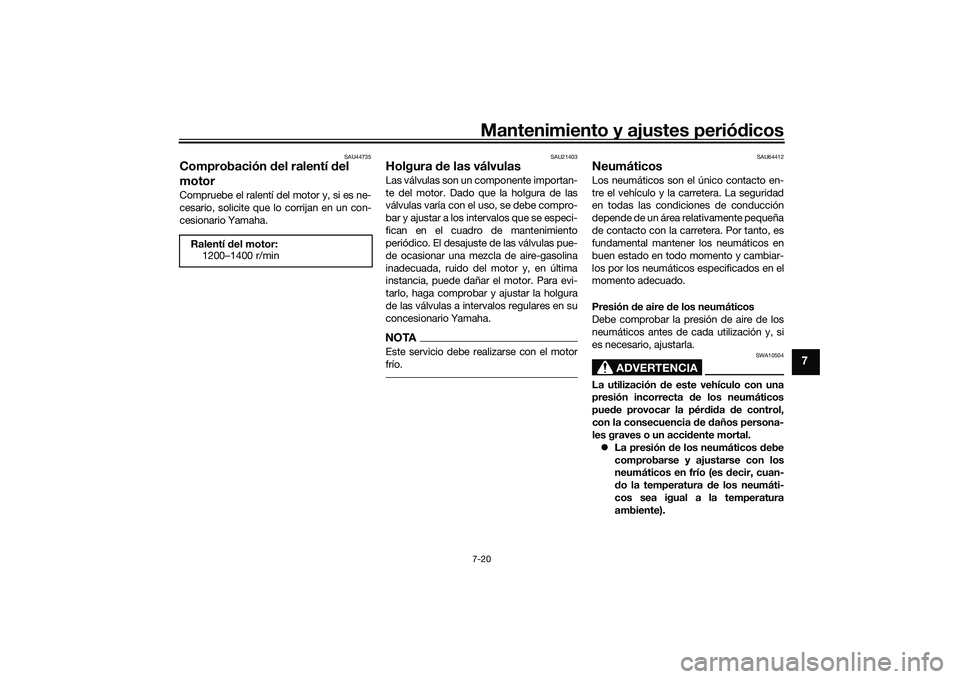

Comprobación del ralentí del
motorCompruebe el ralentí del motor y, si es ne-
cesario, solicite que lo corrijan en un con-
cesionario Yamaha.
SAU21403
Holgura de las válvulasLas válvulas son un componente importan-
te del motor. Dado que la holgura de las
válvulas varía con el uso, se debe compro-
bar y ajustar a los intervalos que se especi-
fican en el cuadro de mantenimiento
periódico. El desajuste de las válvulas pue-
de ocasionar una mezcla de aire-gasolina
inadecuada, ruido del motor y, en última
instancia, puede dañar el motor. Para evi-
tarlo, haga comprobar y ajustar la holgura
de las válvulas a intervalos regulares en su
concesionario Yamaha.NOTAEste servicio debe realizarse con el motor
frío.
SAU64412
NeumáticosLos neumáticos son el único contacto en-
tre el vehículo y la carretera. La seguridad
en todas las condiciones de conducción
depende de un área relativamente pequeña
de contacto con la carretera. Por tanto, es
fundamental mantener los neumáticos en
buen estado en todo momento y cambiar-
los por los neumáticos especificados en el
momento adecuado.
Presión de aire de los neumáticos
Debe comprobar la presión de aire de los
neumáticos antes de cada utilización y, si
es necesario, ajustarla.
ADVERTENCIA
SWA10504
La utilización d e este vehículo con una
presión incorrecta de los neumáticos
pue de provocar la pér did a de control,
con la consecuencia de daños persona-
les graves o un acci dente mortal.
 La presión de los neumáticos debe
comprobarse y ajustarse con los
neumáticos en frío (es decir, cuan-
d o la temperatura de los neumáti-
cos sea igual a la temperatura
ambiente).
Ralentí
del motor:
1200–1400 r/min
UB3LS0S0.book Page 20 Tuesday, August 6, 2019 1:11 PM

Mantenimiento y ajustes periódicos
7-21
7

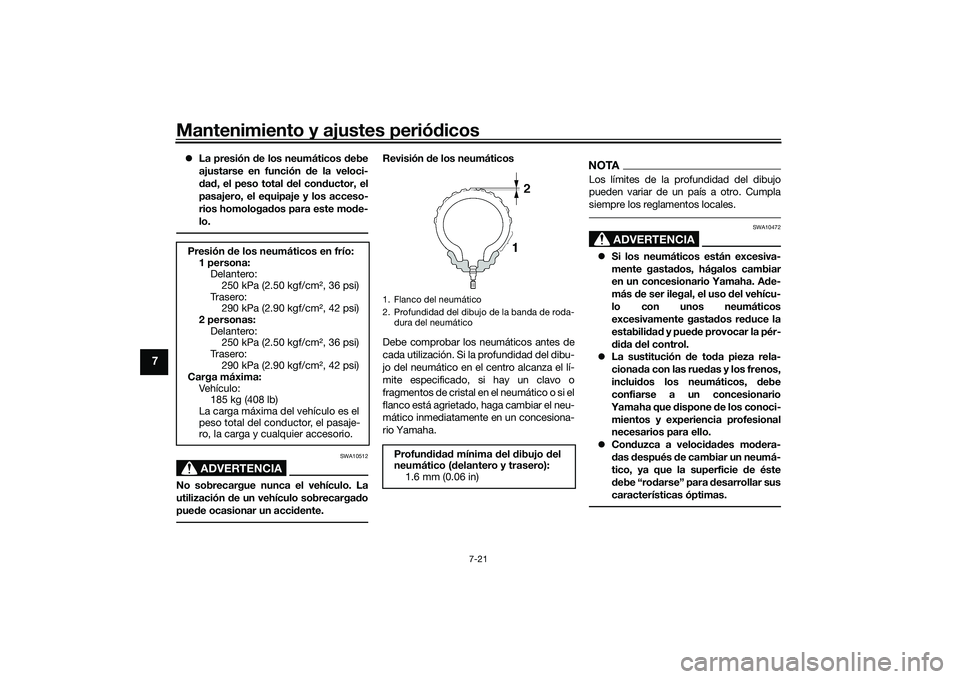

 La presión d e los neumáticos d ebe
ajustarse en función de la veloci-
d ad , el peso total del con ductor, el
pasajero, el equipaje y los acceso-
rios homologa dos para este mod e-
lo.
ADVERTENCIA
SWA10512
No sobrecargue nunca el vehículo. La
utilización de un vehículo sobrecarga do
pue de ocasionar un acci dente.
Revisión d e los neumáticos
Debe comprobar los neumáticos antes de
cada utilización. Si la profundidad del dibu-
jo del neumático en el centro alcanza el lí-
mite especificado, si hay un clavo o
fragmentos de cristal en el neumático o si el
flanco está agrietado, haga cambiar el neu-
mático inmediatamente en un concesiona-
rio Yamaha.
NOTALos límites de la profundidad del dibujo
pueden variar de un país a otro. Cumpla
siempre los reglamentos locales.
ADVERTENCIA
SWA10472
 Si los neumáticos están excesiva-
mente gastad os, hágalos cambiar
en un concesionario Yamaha. A de-
más de ser ilegal, el uso d el vehícu-
lo con unos neumáticos
excesivamente gasta dos re duce la
estabili dad y pue de provocar la pér-
d id a del control.
 La sustitución de to da pieza rela-
ciona da con las rue das y los frenos,
inclui dos los neumáticos, debe
confiarse a un concesionario
Yamaha que dispone de los conoci-
mientos y experiencia profesional
necesarios para ello.
 Con duzca a veloci dad es mo dera-
d as después de cambiar un neumá-
tico, ya que la superficie de éste
d ebe “ro darse” para desarrollar sus
características óptimas.
Presión de los neumáticos en frío:
1 persona: Delantero:
250 kPa (2.50 kgf/cm², 36 psi)
Trasero: 290 kPa (2.90 kgf/cm², 42 psi)
2 personas: Delantero:250 kPa (2.50 kgf/cm², 36 psi)
Trasero: 290 kPa (2.90 kgf/cm², 42 psi)
Carga máxima:
Ve h í c u l o :185 kg (408 lb)
La carga máxima del vehículo es el
peso total del conductor, el pasaje-
ro, la carga y cualquier accesorio.
1. Flanco del neumático
2. Profundidad del dibujo de la banda de roda-
dura del neumáticoProfun did ad mínima del dibujo del
neumático ( delantero y trasero):
1.6 mm (0.06 in)
UB3LS0S0.book Page 21 Tuesday, August 6, 2019 1:11 PM

Mantenimiento y ajustes periódicos7-22
7

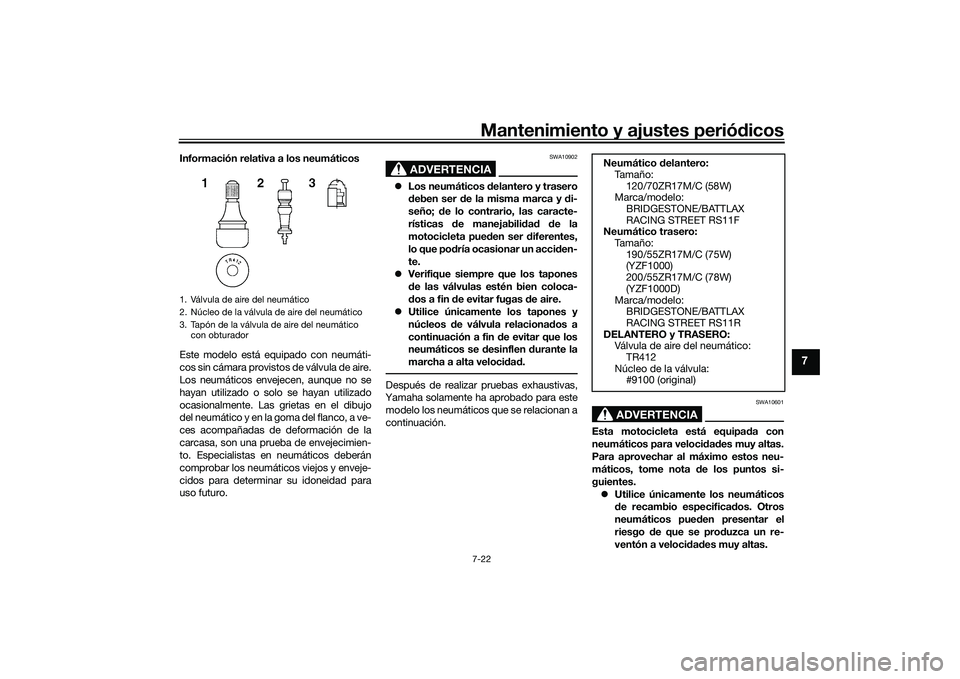

Información relativa a los neumáticos
Este modelo está equipado con neumáti-
cos sin cámara provistos de válvula de aire.
Los neumáticos envejecen, aunque no se
hayan utilizado o solo se hayan utilizado
ocasionalmente. Las grietas en el dibujo
del neumático y en la goma del flanco, a ve-
ces acompañadas de deformación de la
carcasa, son una prueba de envejecimien-
to. Especialistas en neumáticos deberán
comprobar los neumáticos viejos y enveje-
cidos para determinar su idoneidad para
uso futuro.
ADVERTENCIA
SWA10902
 Los neumáticos d elantero y trasero
d eben ser de la misma marca y di-
seño; de lo contrario, las caracte-
rísticas de manejabili dad de la
motocicleta pue den ser d iferentes,
lo que pod ría ocasionar un acci den-
te.
 Verifique siempre que los tapones
de las válvulas estén bien coloca-
d os a fin d e evitar fugas d e aire.
 Utilice únicamente los tapones y
núcleos de válvula relaciona dos a
continuación a fin de evitar que los
neumáticos se d esinflen durante la
marcha a alta veloci dad .Después de realizar pruebas exhaustivas,
Yamaha solamente ha aprobado para este
modelo los neumáticos que se relacionan a
continuación.
ADVERTENCIA
SWA10601
Esta motocicleta está equipa da con
neumáticos para veloci dad es muy altas.
Para aprovechar al máximo estos neu-
máticos, tome nota d e los puntos si-
guientes.  Utilice únicamente los neumáticos
de recambio especifica dos. Otros
neumáticos pue den presentar el
riesgo de que se pro duzca un re-
ventón a veloci dad es muy altas.
1. Válvula de aire del neumático
2. Núcleo de la válvula de aire del neumático
3. Tapón de la válvula de aire del neumático
con obturador
Neumático delantero:
Ta m a ñ o :
120/70ZR17M/C (58W)
Marca/modelo: BRIDGESTONE/BATTLAX
RACING STREET RS11F
Neumático trasero: Ta m a ñ o :
190/55ZR17M/C (75W)
(YZF1000)
200/55ZR17M/C (78W)
(YZF1000D)
Marca/modelo: BRIDGESTONE/BATTLAX
RACING STREET RS11R
DELANTERO y TRASERO: Válvula de aire del neumático:
TR412
Núcleo de la válvula: #9100 (original)
UB3LS0S0.book Page 22 Tuesday, August 6, 2019 1:11 PM

Mantenimiento y ajustes periódicos
7-23
7
 Hasta que no hayan si do “ro dad os”,
la a dherencia de los neumáticos
nuevos pue de ser relativamente
baja sobre ciertas superficies. Por
lo tanto, después de montar un
neumático nuevo, antes de con du-
cir a veloci dad es muy altas es
aconsejable practicar una con duc-
ción mo derad a con veloci dad es de
aproxima damente 100 km (60 mi).
 Antes de con ducir a veloci dad alta
es necesario que los neumáticos se
hayan calenta do.
 Ajuste siempre la presión de aire d e
los neumáticos en función de las
con diciones de utilización.
SAU66460

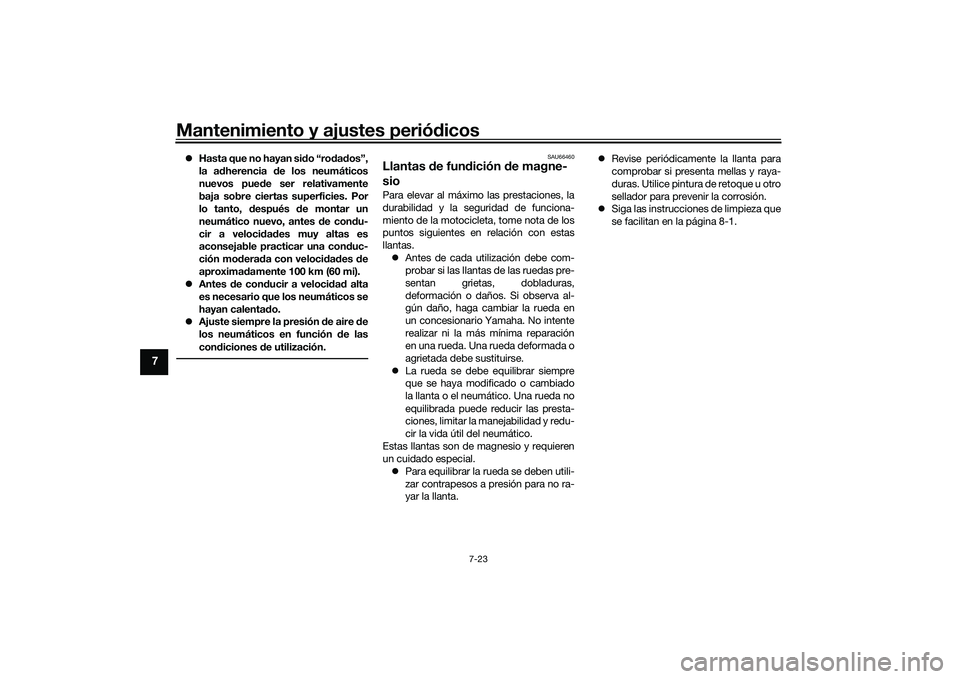

Llantas de fun dición de magne-
sioPara elevar al máximo las prestaciones, la
durabilidad y la seguridad de funciona-
miento de la motocicleta, tome nota de los
puntos siguientes en relación con estas
llantas.
 Antes de cada utilización debe com-
probar si las llantas de las ruedas pre-
sentan grietas, dobladuras,
deformación o daños. Si observa al-
gún daño, haga cambiar la rueda en
un concesionario Yamaha. No intente
realizar ni la más mínima reparación
en una rueda. Una rueda deformada o
agrietada debe sustituirse.
 La rueda se debe equilibrar siempre
que se haya modificado o cambiado
la llanta o el neumático. Una rueda no
equilibrada puede reducir las presta-
ciones, limitar la manejabilidad y redu-
cir la vida útil del neumático.
Estas llantas son de magnesio y requieren
un cuidado especial.
 Para equilibrar la rueda se deben utili-
zar contrapesos a presión para no ra-
yar la llanta. 
Revise periódicamente la llanta para
comprobar si presenta mellas y raya-
duras. Utilice pintura de retoque u otro
sellador para prevenir la corrosión.
 Siga las instrucciones de limpieza que
se facilitan en la página 8-1.
UB3LS0S0.book Page 23 Tuesday, August 6, 2019 1:11 PM

Mantenimiento y ajustes periódicos7-24
7
SAU67342

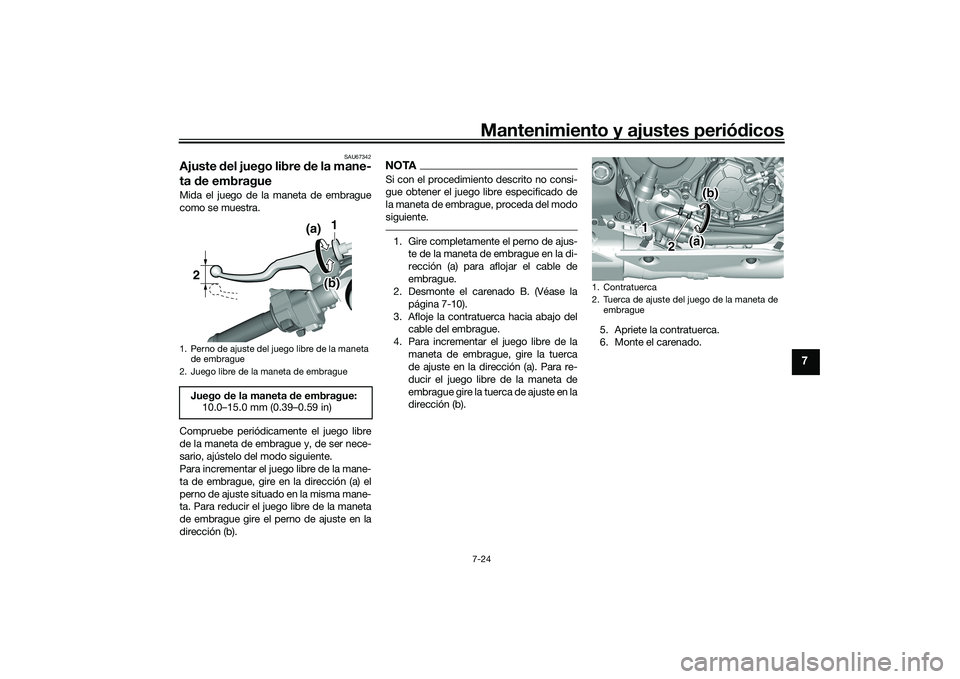

Ajuste del juego libre de la mane-
ta de embragueMida el juego de la maneta de embrague
como se muestra.
Compruebe periódicamente el juego libre
de la maneta de embrague y, de ser nece-
sario, ajústelo del modo siguiente.
Para incrementar el juego libre de la mane-
ta de embrague, gire en la dirección (a) el
perno de ajuste situado en la misma mane-
ta. Para reducir el juego libre de la maneta
de embrague gire el perno de ajuste en la
dirección (b).
NOTASi con el procedimiento descrito no consi-
gue obtener el juego libre especificado de
la maneta de embrague, proceda del modo
siguiente.1. Gire completamente el perno de ajus-
te de la maneta de embrague en la di-
rección (a) para aflojar el cable de
embrague.
2. Desmonte el carenado B. (Véase la
página 7-10).
3. Afloje la contratuerca hacia abajo del cable del embrague.
4. Para incrementar el juego libre de la maneta de embrague, gire la tuerca
de ajuste en la dirección (a). Para re-
ducir el juego libre de la maneta de
e m b r a g u e g i r e l a t u e r c a d e a j u s t e e n l a
dirección (b). 5. Apriete la contratuerca.
6. Monte el carenado.
1. Perno de ajuste del juego libre de la maneta
de embrague
2. Juego libre de la maneta de embragueJuego de la maneta de embrague:
10.0–15.0 mm (0.39–0.59 in)2 1
(a)
(b)
1. Contratuerca
2. Tuerca de ajuste del juego de la maneta de
embrague
(b)
(a)
2
1
UB3LS0S0.book Page 24 Tuesday, August 6, 2019 1:11 PM

Mantenimiento y ajustes periódicos
7-25
7
SAU37914
Comprobación del juego libre de
la maneta d el frenoNo debe existir ningún juego en el extremo
de la maneta del freno. Si hay juego, haga
revisar el sistema de frenos en un conce-
sionario Yamaha.
ADVERTENCIA
SWA14212
Un tacto blan do o esponjoso de la ma-
neta del freno pue de in dicar la presencia
d e aire en el sistema hi dráulico. Si hay
aire en el sistema hi dráulico hágalo pur-
gar en un concesionario Yamaha antes
d e utilizar el vehículo. La presencia de
aire en el sistema hi dráulico re ducirá las
prestaciones del freno, lo cual pued e
provocar la pér did a de control y ser cau-
sa de acci dente.
SAU36505
Interruptores de la luz d e freno La luz de freno debe encenderse justo an-
tes de que tenga efecto la frenada. La luz
de freno se activa mediante interruptores
conectados a la maneta y al pedal de freno.
Dado que los interruptores de la luz de fre-
no son componentes del sistema antiblo-
queo de frenos, su mantenimiento debe
realizarse en un concesionario Yamaha.
SAU22393
Comprobación de las pastillas
d e freno d elantero y traseroDebe comprobar el desgaste de las pasti-
llas de freno delantero y trasero según los
intervalos que se especifican en el cuadro
de mantenimiento periódico y engrase.
SAU36891
Pastillas de freno d elantero
Cada pastilla de freno delantero dispone de
indicadores de desgaste que le permiten
comprobar el desgaste sin necesidad de
desmontar el freno. Para comprobar el
desgaste de la pastilla de freno, observe la
posición de los indicadores de desgaste
mientras aplica el freno. Si una pastilla de

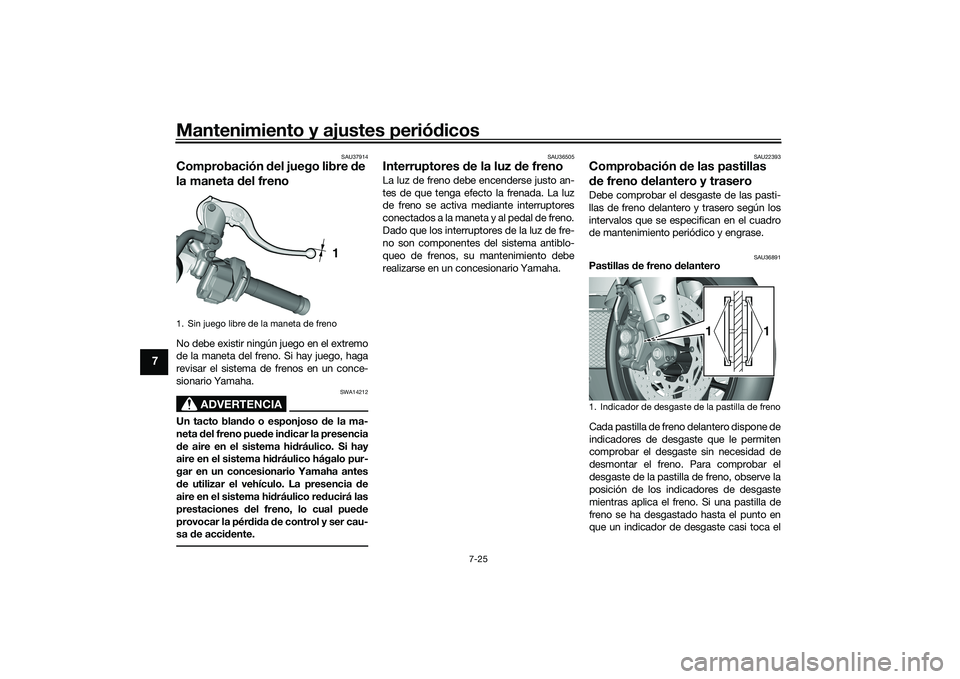

freno se ha desgastado hasta el punto en
que un indicador de desgaste casi toca el
1. Sin juego libre de la maneta de freno
1
1. Indicador de desgaste de la pastilla de freno
1
1
UB3LS0S0.book Page 25 Tuesday, August 6, 2019 1:11 PM

Mantenimiento y ajustes periódicos7-26
7
disco de freno, solicite a un concesionario
Yamaha que cambie el conjunto de las pastillas de freno.
SAU46292

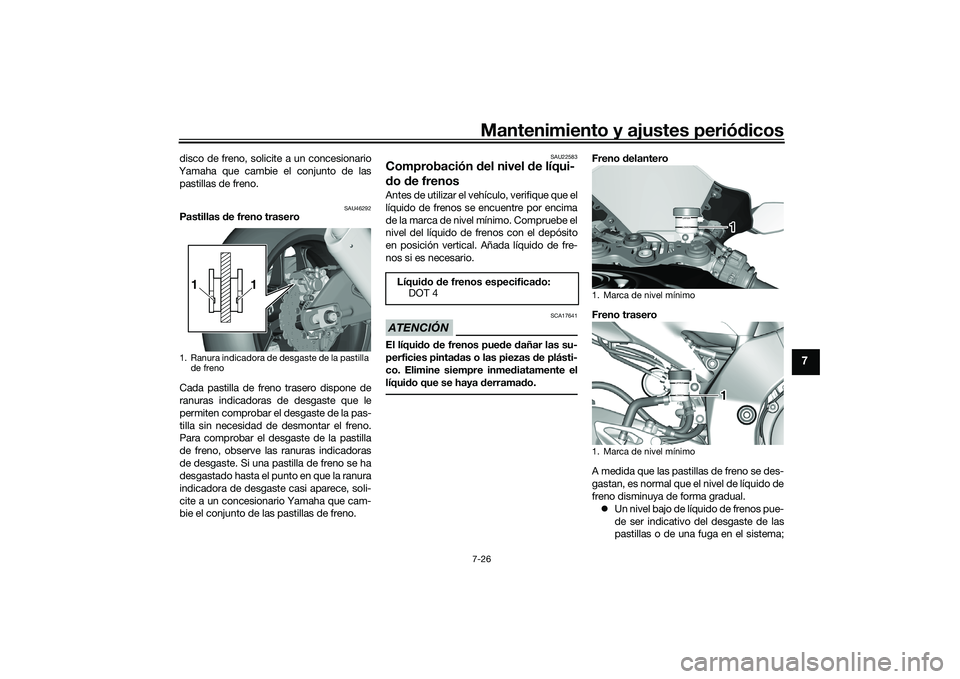

Pastillas de freno trasero
Cada pastilla de freno trasero dispone de
ranuras indicadoras de desgaste que le
permiten comprobar el desgaste de la pas-
tilla sin necesidad de desmontar el freno.
Para comprobar el desgaste de la pastilla
de freno, observe las ranuras indicadoras
de desgaste. Si una pastilla de freno se ha
desgastado hasta el punto en que la ranura
indicadora de desgaste casi aparece, soli-
cite a un concesionario Yamaha que cam-
bie el conjunto de las pastillas de freno.
SAU22583
Comprobación del nivel de líqui-
d o de frenosAntes de utilizar el vehículo, verifique que el
líquido de frenos se encuentre por encima
de la marca de nivel mínimo. Compruebe el
nivel del líquido de frenos con el depósito
en posición vertical. Añada líquido de fre-
nos si es necesario.ATENCIÓN
SCA17641
El líqui do de frenos pue de dañar las su-
perficies pinta das o las piezas de plásti-
co. Elimine siempre inmed iatamente el
líquid o que se haya derrama do.
Freno delantero
Freno trasero
A medida que las pastillas de freno se des-
gastan, es normal que el nivel de líquido de
freno disminuya de forma gradual.  Un nivel bajo de líquido de frenos pue-
de ser indicativo del desgaste de las
pastillas o de una fuga en el sistema;
1. Ranura indicadora de desgaste de la pastilla
de freno
1
1
Líqui do d e frenos especifica do:
DOT 4
1. Marca de nivel mínimo
1. Marca de nivel mínimo
UPPER
LOWER
1
UPPER
LOWER
1
UB3LS0S0.book Page 26 Tuesday, August 6, 2019 1:11 PM

Mantenimiento y ajustes periódicos
7-27
7
por tanto, debe comprobar si las pas-
tillas de freno están desgastadas o si
hay una fuga en el sistema de frenos.
 Si el nivel de líquido de frenos dismi-
nuye de forma repentina, solicite a un
concesionario Yamaha que averigüe
la causa antes de seguir utilizando el
vehículo.ADVERTENCIA
SWA15991
Un mantenimiento ina decuad o pue de
mermar la capaci dad d e frenad a. Obser-
ve las precauciones siguientes:
 Si el líqui do d e frenos es insuficien-
te, pue de penetrar aire en el siste-
ma y re ducirse la capaci dad de
frena da.
 Limpie el tapón de llenad o antes de
extraerlo. Utilice únicamente líqui-
d o de frenos DOT 4 proce dente de
un recipiente precinta do.
 Utilice únicamente el líqui do de fre-
nos especifica do; de lo contrario
pue den deteriorarse las juntas de
goma y pro ducirse fugas.
 Aña da el mismo tipo de líqui do de
freno. Si se aña de un líqui do de fre-
nos distinto a DOT 4 pue de pro du-
ci

rse una reacción química
perju dicial. 
Evite que penetre agua en el depó-
sito cuan do aña da líqui do. El agua
re ducirá significativamente el pun-
to de ebullición del líqui do y pue de
provocar una obstrucción por va-
por.
SAU22734
Cambio del líqui do de frenosHaga cambiar el líquido de frenos cada 2
años en un concesionario Yamaha. Ade-
más, se deben cambiar las juntas de las
bombas y pinzas de freno, así como los tu-
bos de freno, según los intervalos indica-
dos a continuación o antes si están
dañados o presenten fugas.
 Juntas de freno: cada 2 años
 Tubos de freno: cada 4 años
UB3LS0S0.book Page 27 Tuesday, August 6, 2019 1:11 PM

Mantenimiento y ajustes periódicos7-28
7
SAU22762

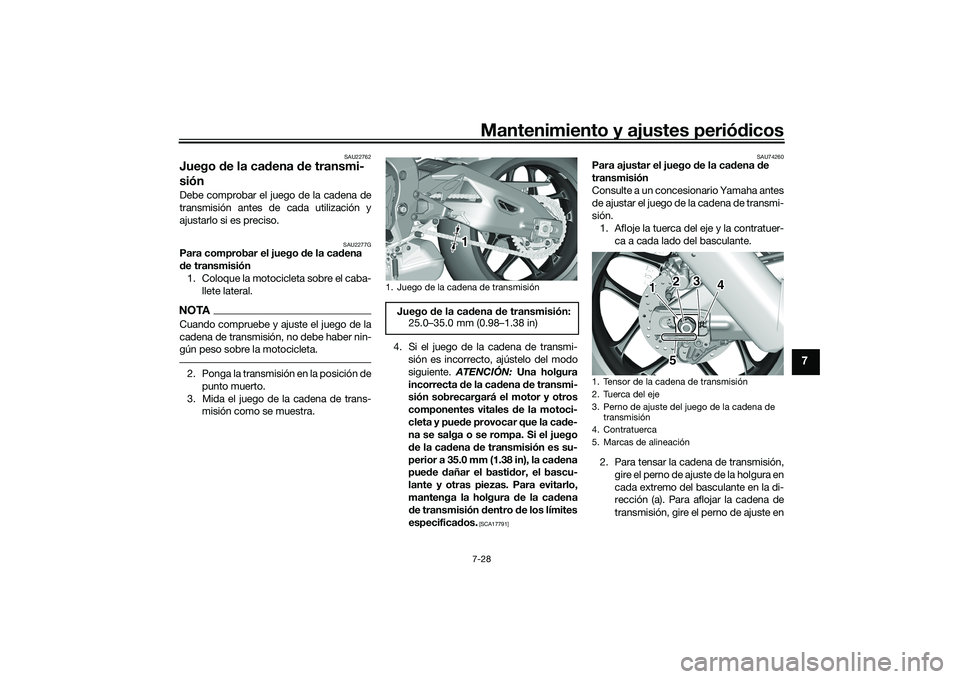

Juego de la cad ena de transmi-
siónDebe comprobar el juego de la cadena de
transmisión antes de cada utilización y
ajustarlo si es preciso.
SAU2277G
Para comprobar el juego de la ca dena
d e transmisión
1. Coloque la motocicleta sobre el caba- llete lateral.NOTACuando compruebe y ajuste el juego de la
cadena de transmisión, no debe haber nin-
gún peso sobre la motocicleta.2. Ponga la transmisión en la posición de
punto muerto.
3. Mida el juego de la cadena de trans- misión como se muestra. 4. Si el juego de la cadena de transmi-
sión es incorrecto, ajústelo del modo
siguiente. ATENCIÓN: Una holgura
incorrecta de la ca dena de transmi-
sión sobrecargará el motor y otros
componentes vitales de la motoci-
cleta y pue de provocar que la ca de-
na se salga o se rompa. Si el juego
d e la ca dena de transmisión es su-
perior a 35.0 mm (1.38 in), la ca dena
pue de dañar el basti dor, el bascu-
lante y otras piezas. Para evitarlo,
mantenga la holgura d e la cadena
d e transmisión dentro de los límites
especifica dos.
[SCA17791] SAU74260
Para ajustar el juego
de la ca dena de
transmisión
Consulte a un concesionario Yamaha antes
de ajustar el juego de la cadena de transmi-
sión. 1. Afloje la tuerca del eje y la contratuer- ca a cada lado del basculante.
2. Para tensar la cadena de transmisión, gire el perno de ajuste de la holgura en
cada extremo del basculante en la di-
rección (a). Para aflojar la cadena de
transmisión, gire el perno de ajuste en
1. Juego de la cadena de transmisión
Juego de la ca dena de transmisión:
25.0–35.0 mm (0.98–1.38 in)
1
1. Tensor de la cadena de transmisión
2. Tuerca del eje
3. Perno de ajuste del juego de la cadena de
transmisión
4. Contratuerca
5. Marcas de alineación
5 3
1 2
4
UB3LS0S0.book Page 28 Tuesday, August 6, 2019 1:11 PM

Mantenimiento y ajustes periódicos
7-29
7

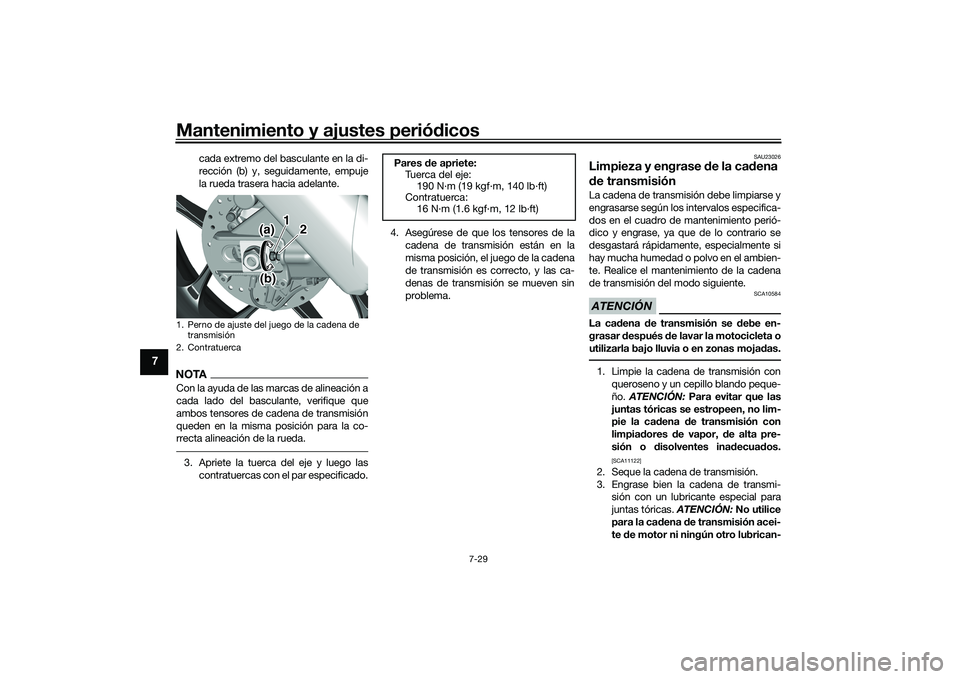

cada extremo del basculante en la di-
rección (b) y, seguidamente, empuje
la rueda trasera hacia adelante.
NOTACon la ayuda de las marcas de alineación a
cada lado del basculante, verifique que
ambos tensores de cadena de transmisión
queden en la misma posición para la co-
rrecta alineación de la rueda.3. Apriete la tuerca del eje y luego las
contratuercas con el par especificado. 4. Asegúrese de que los tensores de la
cadena de transmisión están en la
misma posición, el juego de la cadena
de transmisión es correcto, y las ca-
denas de transmisión se mueven sin
problema.
SAU23026
Limpieza y engrase de la ca dena
d e transmisiónLa cadena de transmisión debe limpiarse y
engrasarse según los intervalos especifica-
dos en el cuadro de mantenimiento perió-
dico y engrase, ya que de lo contrario se
desgastará rápidamente, especialmente si
hay mucha humedad o polvo en el ambien-
te. Realice el mantenimiento de la cadena
de transmisión del modo siguiente.ATENCIÓN
SCA10584
La ca dena de transmisión se debe en-
grasar después de lavar la motocicleta o
utilizarla bajo lluvia o en zonas moja das.1. Limpie la cadena de transmisión con
queroseno y un cepillo blando peque-
ño. ATENCIÓN: Para evitar que las
juntas tóricas se estropeen, no lim-
pie la ca dena de transmisión con
limpia dores de vapor, de alta pre-
sión o disolventes ina decuad os.
[SCA11122]
2. Seque la cadena de transmisión.
3. Engrase bien la cadena de transmi-
sión con un lubricante especial para
juntas tóricas. ATENCIÓN: No utilice
para la ca dena de transmisión acei-
te de motor ni ningún otro lubrican-
1. Perno de ajuste del juego de la cadena de
transmisión
2. Contratuerca
(a) 1
2
(b)
Pares de apriete:
Tuerca del eje:
190 N·m (19 kgf·m, 140 lb·ft)
Contratuerca: 16 N·m (1.6 kgf·m, 12 lb·ft)
UB3LS0S0.book Page 29 Tuesday, August 6, 2019 1:11 PM
