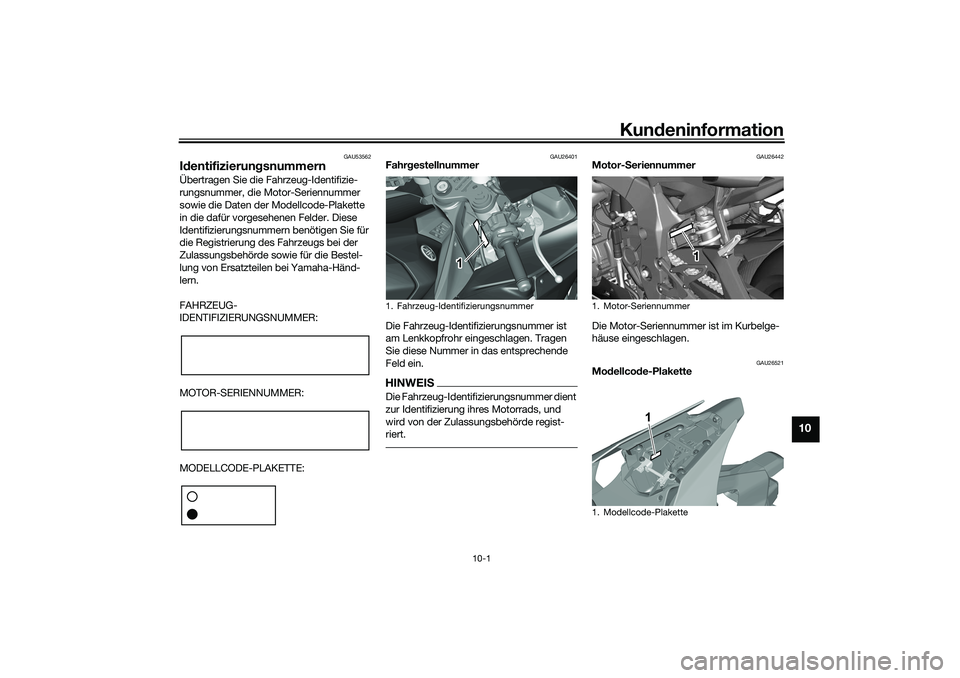

Kundeninformation
10-1
10
GAU53562
IdentifizierungsnummernÜbertragen Sie die Fahrzeug-Identifizie-
rungsnummer, die Motor-Seriennummer
sowie die Daten der Modellcode-Plakette
in die dafür vorgesehenen Felder. Diese
Identifizierungsnummern benötigen Sie für
die Registrierung des Fahrzeugs bei der
Zulassungsbehörde sowie für die Bestel-
lung von Ersatzteilen bei Yamaha-Händ-
lern.
FAHRZEUG-
IDENTIFIZIERUNGSNUMMER:
MOTOR-SERIENNUMMER:
MODELLCODE-PLAKETTE:
GAU26401
Fahrgestellnummer
Die Fahrzeug-Identifizierungsnummer ist
am Lenkkopfrohr eingeschlagen. Tragen
Sie diese Nummer in das entsprechende
Feld ein.HINWEISDie Fahrzeug-Identifizierungsnummer dient
zur Identifizierung ihres Motorrads, und
wird von der Zulassungsbehörde regist-
riert.
GAU26442
Motor-Seriennummer
Die Motor-Seriennummer ist im Kurbelge-
häuse eingeschlagen.
GAU26521
Modellcode-Plakette
1. Fahrzeug-Identifizierungsnummer
1
1. Motor-Seriennummer
1. Modellcode-Plakette
1
1
UB3LG1G0.book Page 1 Thursday, August 5, 2021 8:13 AM
Page 132 of 138
Kundeninformation
10-2
10
Die Modellcode-Plakette ist auf dem Rah-
men unter dem Beifahrersitz angebracht.
(Siehe Seite 4-39.) Übertragen Sie Informa-
tionen auf dieser Plakette in die vorgesehe-
nen Felder. Diese Informationen benötigen
Sie zur Ersatzteil-Bestellung bei Ihrem
Yamaha-Händler.
GAU69910

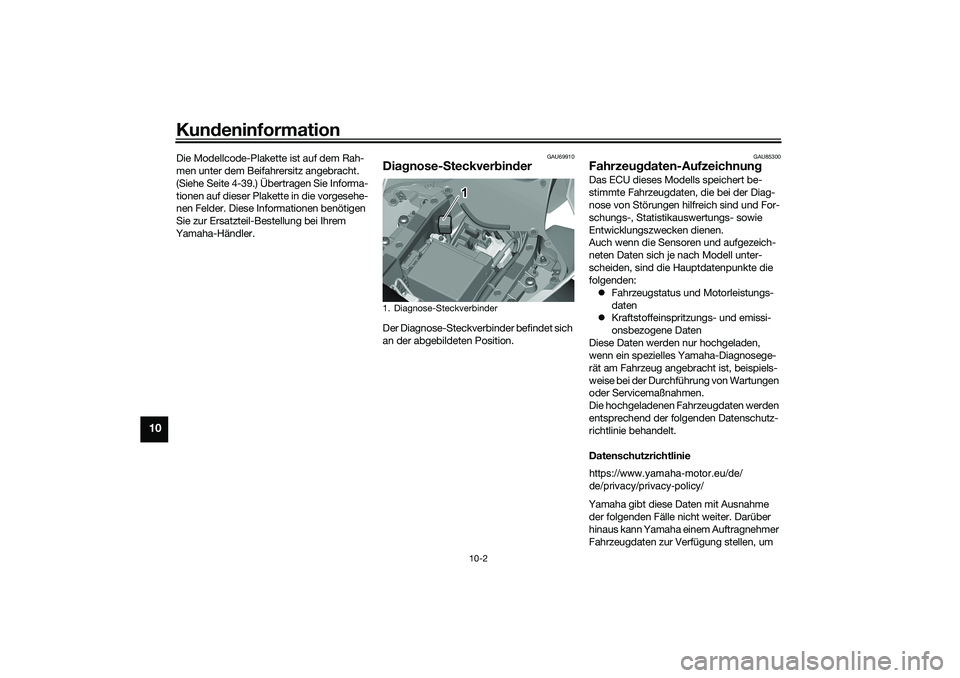

Diagnose-SteckverbinderDer Diagnose-Steckverbinder befindet sich
an der abgebildeten Position.
GAU85300
Fahrzeugdaten-AufzeichnungDas ECU dieses Modells speichert be-
stimmte Fahrzeugdaten, die bei der Diag-
nose von Störungen hilfreich sind und For-
schungs-, Statistikauswertungs- sowie
Entwicklungszwecken dienen.
Auch wenn die Sensoren und aufgezeich-
neten Daten sich je nach Modell unter-
scheiden, sind die Hauptdatenpunkte die
folgenden: Fahrzeugstatus und Motorleistungs-
daten
Kraftstoffeinspritzungs- und emissi-
onsbezogene Daten
Diese Daten werden nur hochgeladen,
wenn ein spezielles Yamaha-Diagnosege-
rät am Fahrzeug angebracht ist, beispiels-
weise bei der Durchführung von Wartungen
oder Servicemaßnahmen.
Die hochgeladenen Fahrzeugdaten werden
entsprechend der folgenden Datenschutz-
richtlinie behandelt.
Datenschutzrichtlinie
Yamaha gibt diese Daten mit Ausnahme der folgenden Fälle nicht weiter. Darüber
hinaus kann Yamaha einem Auftragnehmer
Fahrzeugdaten zur Verfügung stellen, um
1. Diagnose-Steckverbinder
1
https://www.yamaha-motor.eu/de/
de/privacy/privacy-policy/
UB3LG1G0.book Page 2 Thursday, August 5, 2021 8:13 AM
Page 133 of 138
Kundeninformation
10-3
10
Dienstleistungen im Zusammenhang mit
der Verarbeitung von Fahrzeugdaten aus-
zulagern. Auch in diesem Fall wird Yamaha
vom Auftragnehmer verlangen, die von uns
zur Verfügung gestellten Fahrzeugdaten
ordnungsgemäß handzuhaben und
Yamaha wird die Daten entsprechend ver- walten.
Mit dem Einverständnis des Fahrzeu-
geigentümers
Im Falle von gesetzlicher Verpflich-
tung
Im Falle von Rechtsstreitigkeiten von
Yamaha
Wenn die Daten nicht in Bezug zu ei-
nem bestimmten Fahrzeug oder Ei-
gentümer stehen
UB3LG1G0.book Page 3 Thursday, August 5, 2021 8:13 AM
Page 134 of 138
11-1
11
IndexAAbblendschalter ...................................... 4-4
Abgaskatalysator .................................. 4-38
ABS-Warnleuchte ................................... 4-7
Antriebsketten-Durchhang.................... 7-27
Antriebskette, reinigen und schmieren ........................................... 7-29
Anzeige, Hauptbildschirm ....................... 4-9
Anzeigeleuchte des Wegfahrsperren-Systems ..................... 4-7
Anzeige, Menübildschirm ..................... 4-15BBatterie ................................................. 7-33
Besondere Merkmale.............................. 3-1
Blinker-Kontrollleuchten ......................... 4-6
Blinkerschalter ........................................ 4-4
Bordwerkzeug......................................... 7-2
Bowdenzüge, prüfen und schmieren .... 7-29
Bremsflüssigkeitsstand, kontrollieren ... 7-25
Bremsflüssigkeit, wechseln .................. 7-27
Bremslichtschalter ................................ 7-24
Bremssteuersystem (BC) ...................... 4-34CCCU ...................................................... 4-40DDatenaufzeichnung, Fahrzeug .............. 10-2
Diagnose-Steckverbinder ..................... 10-2
Dokumentenablage............................... 4-41EEinfahrvorschriften .................................. 6-1
EXUP-System ....................................... 4-49FFahrgestellnummer ............................... 10-1
Fahrzeugleuchten ................................. 7-37 Federbein, einstellen ............................ 4-46
Fehlersuchdiagramm............................ 7-40
Fehlersuche .......................................... 7-38
Fernlicht-Kontrollleuchte ........................ 4-6
Fußbremshebel..................................... 4-34
Fußbremshebel und Fußschalthebel,
prüfen und schmieren ........................ 7-30
Fußschalthebel ..................................... 4-33
GGasdrehgriff, prüfen und schmieren .... 7-30
Glossar ................................................... 3-5HHandbremshebel .................................. 4-33
Handbrems- und Kupplungshebel, prüfen und schmieren ........................ 7-31
Hupenschalter ........................................ 4-4IIdentifizierungsnummern ...................... 10-1KKanister ................................................ 7-14
Kontrollleuchten und Warnleuchten ....... 4-6
Kraftstoff............................................... 4-36
Kraftstofftank-Überlaufschlauch .......... 4-38
Kraftstoff, Tipps zum Sparen ................. 6-4
Kühlflüssigkeit ...................................... 7-17
Kupplungshebel ................................... 4-32
Kupplungshebel-Spiel, einstellen ......... 7-23LLage der Teile ......................................... 2-1
Lagern .................................................... 8-4
Leerlaufdrehzahl des Motors, prüfen ... 7-19
Leerlauf-Kontrollleuchte ......................... 4-6
Lenkerarmaturen .................................... 4-3
Lenkung, prüfen ................................... 7-33 Lichthupenschalter/LAP-Schalter ...........4-4
Luftfiltereinsatz ......................................7-19
MModellcode-Plakette .............................10-1
Motoröl und Ölfilterpatrone...................7-14
Motorrad aufbocken .............................7-38
Motor-Seriennummer............................10-1
Motor starten ..........................................6-2
Motor überhitzt .....................................7-41NNebenverbraucher-Steckverbinder.......4-50OÖldruck- und
Kühlflüssigkeitstemperatur-
Warnleuchte..........................................4-8PParken .....................................................6-4
Pflege ......................................................8-1RRäder ....................................................7-22
Radlager, prüfen ...................................7-33
Reifen ....................................................7-20
Reserve-Warnleuchte .............................4-6
Rückspiegel ..........................................4-42SSchaltanzeigeleuchte ..............................4-7
Schalten ..................................................6-3
Scheibenbremsbeläge des Vorder- und Hinterrads, prüfen........................7-25
Schwingen-Drehpunkte, schmieren......7-32
Seitenständer ........................................4-50
Seitenständer, prüfen und schmieren ...7-31
Sicherheitsinformationen ........................1-1
Sicherungen, wechseln .........................7-35
UB3LG1G0.book Page 1 Thursday, August 5, 2021 8:13 AM
Page 135 of 138
Index
11-2
11
Sitzbank................................................ 4-39
Sitzbezug .............................................. 4-41
Spiel des Handbremshebels, prüfen .... 7-24
Stabilitätskontroll-Anzeigeleuchte .......... 4-8
Stopp/Betrieb/Start-Schalter ................. 4-4
Störungs-Kontrollleuchte (MIL)............... 4-6TTankverschluss ..................................... 4-35
Technische Daten ................................... 9-1
Teleskopgabel, einstellen ..................... 4-42
Teleskopgabel, prüfen .......................... 7-32
Titan-Schalldämpfer, Reinigen ............... 8-3VVentilspiel ............................................. 7-19
Verkleidungsteile und Abdeckungen .... 7-10
Visuelle Anleitung zu YRC-Funktionen ... 3-6
Vorsicht bei Mattfarben .......................... 8-1WWarnblinkschalter ................................... 4-4
Wartung, Abgas-Kontrollsystem ............ 7-3
Wartung und Schmierung, regelmäßig ... 7-5
Wegfahrsperrensystem .......................... 4-1YYamalube.............................................. 7-17
YRC-Einstellungen ............................... 4-16
YRC (Yamaha Fahrkontrolle) .................. 3-1ZZündkerzen, prüfen .............................. 7-13
Zünd-/Lenkschloss ................................. 4-2
Zündunterbrechungs- u. Anlasssperrschalter-System .............. 4-51
Zusatzsystem-Warnleuchte .................... 4-9
UB3LG1G0.book Page 2 Thursday, August 5, 2021 8:13 AM
