YAMAHA YZF-R1 2022 Bruksanvisningar (in Swedish)

Säkerhetsinformation
1-2
1
• Blinka alltid innan du svänger ellerbyter fil. Se till att bilisterna kan se
dig.
 Förarens och passagerarens kropps-
ställningar är viktiga för korrekt kör-
ning.
• Föraren ska ha båda händerna på styret och båda fötterna på förarens
fotstöd under körning, för att kunna
behålla kontrollen över motorcy-
keln.
• Passageraren ska alltid hålla i föra- ren, sitsremmen eller handtaget, i
förekommande fall, med båda hän-
derna och ha båda fötterna på pas-
sagerarens fotstöd. Kör aldrig med
passagerare om inte han eller hon
kan ha båda fötterna ordentligt på
passagerarens fotstöd.
 Kör aldrig alkohol- eller narkotikapå-
verkad.
 Denna motorcykel är endast konstru-
erad för att köra på vägar. Den är inte
lämplig för terrängkörning.
Skyddskläder
De flesta dödsolyckor med motorcyklar be-
ror på huvudskador. Att använda hjälm är
den allra främsta faktorn för att förhindra el-
ler minska huvudskador.  Använd alltid en godkänd hjälm. 
Använd ansiktsskydd eller glasögon.
Vind i oskyddade ögon kan bidra till
försämrad syn som kan försena upp-
täckten av faror.
 Att använda jacka, kraftiga stövlar,
byxor, handskar etc., är effektivt för att
förhindra eller minska skrubbsår och
skärsår.
 Använd aldrig löst sittande kläder, ef-
tersom de kan fastna i reglagespakar,
fotstöd eller i hjulen och orsaka skador
eller en olycka.
 Använd alltid skyddskläder som täck-
er benen, anklarna och fötterna. Mo-
torn och avgassystemet är mycket
heta under och efter användningen
och kan orsaka brännskador.
 Passagerare ska också iaktta försik-
tighetsåtgärderna ovan.
Undvik kolmonoxidförgiftning
Alla avgaser innehåller kolmonoxid som är
en livsfarlig gas. Om du andas in kolmonox-
id kan det leda till huvudvärk, yrsel, dåsig-
het, illamående, förvirring och till slut död.
Kolmonoxid är en färglös, luktlös och
smaklös gas som kan vara närvarande trots
att du inte kan se eller lukta avgaser. Livs-
farliga nivåer av kolmonoxid kan snabbt
byggas upp och du kan plötsligt bli oförmö-
gen att vidta åtgärder för att rädda dig själv. Livsfarliga nivåer av kolmonoxid kan dröja
sig kvar i flera timmar eller dagar på in-
stängda eller dåligt ventilerade platser. Om
du känner symptom på kolmonoxidförgift-
ning ska du omedelbart lämna platsen, gå
ut i friska luften och SÖKA LÄKARHJÄLP.
 Kör inte motorn inomhus. Kolmonoxid
kan snabbt nå livshotande nivåer även
om du försöker ventilera ut avgaserna
med fläktar, öppna fönster eller dörrar.
 Kör inte motorn på dåligt ventilerade
eller delvis instängda platser som la-
dor, garage eller carports.
 Kör inte motorn utomhus där avgaser
kan tränga in i en byggnad genom
öppningar som t.ex. fönster och dör-
rar.
Lastning
Om du sätter på tillbehör på motorcykeln
eller lastar den kan stabiliteten och hante-
ringen påverkas negativt om motorcykelns
viktfördelning ändras. För att undvika ris-
ken för olyckor, var ytterst försiktig när du
lastar motorcykeln eller sätter på tillbehör
på den. Var extra försiktig när du kör en
motorcykel med last eller tillbehör. Nedan
följer några allmänna riktlinjer om hur du
lastar motorcykeln t illsammans med infor-
mation om tillbehören:
UB3LM1M0.book Page 2 Monday, August 2, 2021 10:38 AM

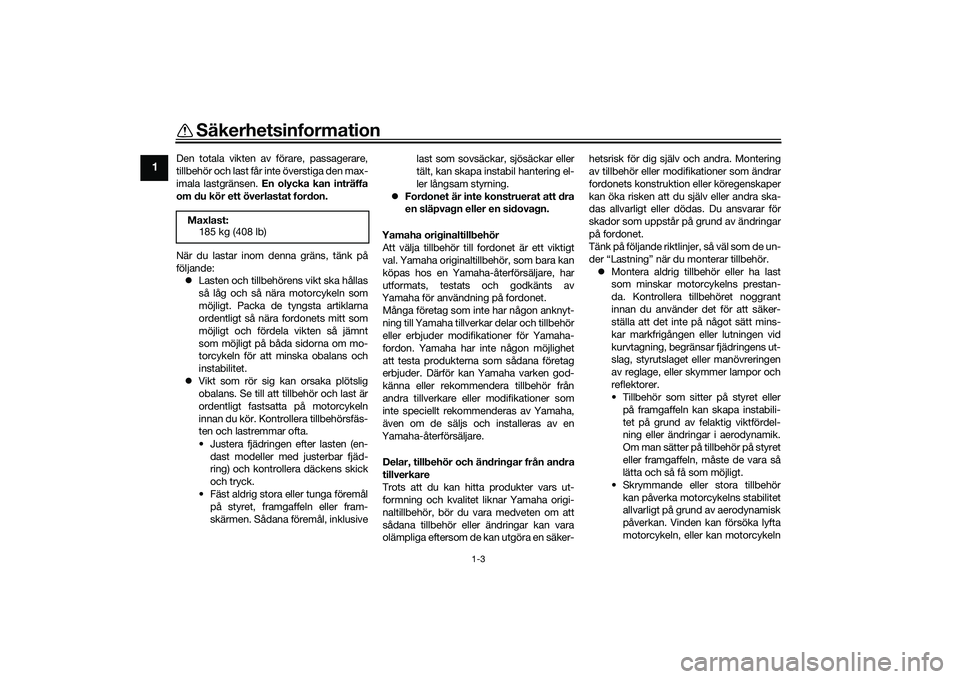

Säkerhetsinformation
1-3
1
Den totala vikten av förare, passagerare,
tillbehör och last får inte överstiga den max-
imala lastgränsen. En olycka kan inträffa
om du kör ett överlastat fordon.
När du lastar inom denna gräns, tänk på
följande:  Lasten och tillbehörens vikt ska hållas
så låg och så nära motorcykeln som
möjligt. Packa de tyngsta artiklarna
ordentligt så nära fordonets mitt som
möjligt och fördela vikten så jämnt
som möjligt på båda sidorna om mo-
torcykeln för att minska obalans och
instabilitet.
 Vikt som rör sig kan orsaka plötslig
obalans. Se till att tillbehör och last är
ordentligt fastsatta på motorcykeln
innan du kör. Kontrollera tillbehörsfäs-
ten och lastremmar ofta.
• Justera fjädringen efter lasten (en- dast modeller med justerbar fjäd-
ring) och kontrollera däckens skick
och tryck.
• Fäst aldrig stora eller tunga föremål på styret, framgaffeln eller fram-
skärmen. Sådana fö remål, inklusive last som sovsäckar, sjösäckar eller
tält, kan skapa instabil hantering el-
ler långsam styrning.
 Fordonet är inte konstruerat att dra
en släpvagn eller en sidovagn.
Yamaha originaltillbehör Att välja tillbehör till fordonet är ett viktigt
val. Yamaha originaltillbehör, som bara kan
köpas hos en Yamaha-återförsäljare, har
utformats, testats och godkänts av
Yamaha för användning på fordonet.
Många företag som inte har någon anknyt-
ning till Yamaha tillverkar delar och tillbehör
eller erbjuder modifikationer för Yamaha-
fordon. Yamaha har inte någon möjlighet
att testa produkterna som sådana företag
erbjuder. Därför kan Yamaha varken god-
känna eller rekommendera tillbehör från
andra tillverkare eller modifikationer som
inte speciellt rekommenderas av Yamaha,
även om de säljs och installeras av en
Yamaha-återförsäljare.
Delar, tillbehör och ändringar från andra
tillverkare
Trots att du kan hitta produkter vars ut-
formning och kvalitet liknar Yamaha origi-
naltillbehör, bör du vara medveten om att
sådana tillbehör eller ändringar kan vara
olämpliga eftersom de kan utgöra en säker- hetsrisk för dig själv och andra. Montering
av tillbehör eller modifikationer som ändrar
fordonets konstruktion eller köregenskaper
kan öka risken att du själv eller andra ska-
das allvarligt eller dödas. Du ansvarar för
skador som uppstår på grund av ändringar
på fordonet.
Tänk på följande riktlinjer, så väl som de un-
der “Lastning” när du monterar tillbehör.
 Montera aldrig tillbehör eller ha last
som minskar motorcykelns prestan-
da. Kontrollera tillbehöret noggrant
innan du använder det för att säker-
ställa att det inte på något sätt mins-
kar markfrigången eller lutningen vid
kurvtagning, begränsar fjädringens ut-
slag, styrutslaget eller manövreringen
av reglage, eller skymmer lampor och
reflektorer.
• Tillbehör som sitter på styret eller
på framgaffeln kan skapa instabili-
tet på grund av felaktig viktfördel-
ning eller ändringar i aerodynamik.
Om man sätter på tillbehör på styret
eller framgaffeln, måste de vara så
lätta och så få som möjligt.
• Skrymmande eller stora tillbehör kan påverka motorcykelns stabilitet
allvarligt på grund av aerodynamisk
påverkan. Vinden kan försöka lyfta
motorcykeln, eller kan motorcykeln
Maxlast:
185 kg (408 lb)UB3LM1M0.book Page 3 Monday, August 2, 2021 10:38 AM

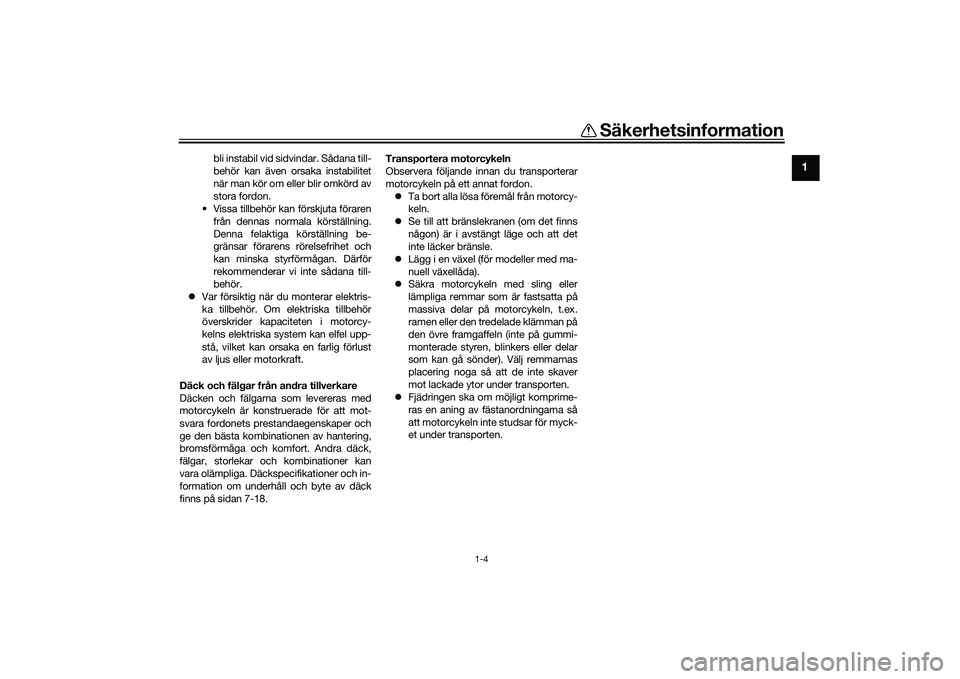

Säkerhetsinformation
1-4
1
bli instabil vid sidvindar. Sådana till-
behör kan även orsaka instabilitet
när man kör om eller blir omkörd av
stora fordon.
• Vissa tillbehör kan förskjuta föraren
från dennas normala körställning.
Denna felaktiga körställning be-
gränsar förarens rörelsefrihet och
kan minska styrförmågan. Därför
rekommenderar vi inte sådana till-
behör.
 Var försiktig när du monterar elektris-
ka tillbehör. Om elektriska tillbehör
överskrider kapaciteten i motorcy-
kelns elektriska system kan elfel upp-
stå, vilket kan orsaka en farlig förlust
av ljus eller motorkraft.
Däck och fälgar från andra tillverkare
Däcken och fälgarna som levereras med
motorcykeln är konstruerade för att mot-
svara fordonets prestandaegenskaper och
ge den bästa kombinationen av hantering,
bromsförmåga och komfort. Andra däck,
fälgar, storlekar och kombinationer kan
vara olämpliga. Däckspecifikationer och in-
formation om underhåll och byte av däck
finns på sidan 7-18. Transportera motorcykeln
Observera följande innan du transporterar
motorcykeln på ett annat fordon.
 Ta bort alla lösa föremål från motorcy-
keln.
 Se till att bränslekranen (om det finns
någon) är i avstängt läge och att det
inte läcker bränsle.
 Lägg i en växel (för modeller med ma-
nuell växellåda).
 Säkra motorcykeln med sling eller
lämpliga remmar som är fastsatta på
massiva delar på motorcykeln, t.ex.
ramen eller den tredelade klämman på
den övre framgaffeln (inte på gummi-
monterade styren, blinkers eller delar
som kan gå sönder). Välj remmarnas
placering noga så att de inte skaver
mot lackade ytor under transporten.
 Fjädringen ska om möjligt komprime-
ras en aning av fästanordningarna så
att motorcykeln inte studsar för myck-
et under transporten.
UB3LM1M0.book Page 4 Monday, August 2, 2021 10:38 AM

Beskrivning
2-1
2
MAU10411
Sedd från vänster
1
2
3
4
15,6
7
8
9
10
11
1. Säkringar (se sidan 7-31)
2. ERS-kontakt (YZF-R1M) (se sidan 4-39)
3. Tanklock (se sidan 4-32)
4. Justerare för fjäderförspänning (se sidan 4-41)
5. Justerare för snabb kompressionsdämpning (YZF-R1) (se sidan 4-41)
6. Justerare för långsam kompressionsdämpning (YZF-R1) (se sidan 4-41)
7. Justerare för återfjädringens dämpning (YZF-R1) (sidan 4-41)
8. Växelpedal (se sidan 4-30) 9. Inspektionsglas för oljenivå (se sidan 7-13)
10.Oljeavtappningsplugg (se sidan 7-13)
11.Oljefilterinsats (se sidan 7-13)UB3LM1M0.book Page 1 Monday, August 2, 2021 10:38 AM

Beskrivning
2-2
2
MAU10421
Sedd från höger
12,3,4
5
7
8
6
9
1. Batteri (se sidan 7-30)
2. Justerare för fjäderförspänning (se sidan 4-39)
3. Justerare för återfjädringens dämpning (YZF-R1) (sidan 4-39)
4. Justerare för kompressionsdämpning (YZF-R1) (sidan 4-39)
5. Kylvätskebehållare (se sidan 7-16)
6. Förvaringsutrymme för dokument (se sidan 4-38)
7. Påfyllningslock för motorolja (se sidan 7-13)
8. Bromspedal (se sidan 4-31) 9. Bromsvätskebehållare, bak (se sidan 7-23)
UB3LM1M0.book Page 2 Monday, August 2, 2021 10:38 AM

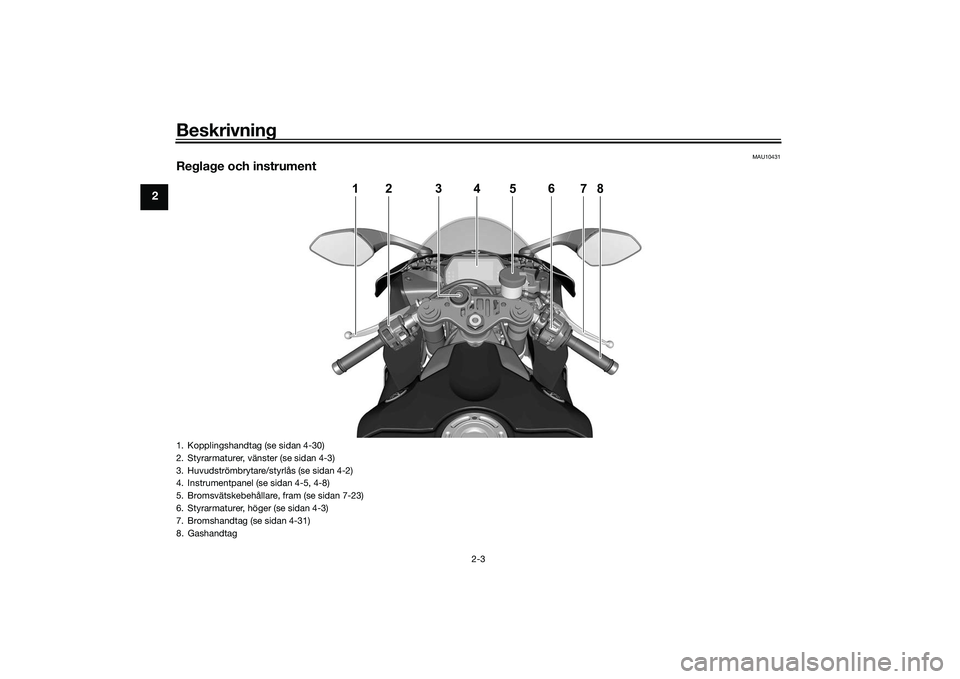

Beskrivning
2-3
2
MAU10431
Reglage och instrument
1
2
4
5
6
7
8
3
1. Kopplingshandtag (se sidan 4-30)
2. Styrarmaturer, vänster (se sidan 4-3)
3. Huvudströmbrytare/styrlås (se sidan 4-2)
4. Instrumentpanel (se sidan 4-5, 4-8)
5. Bromsvätskebehållare, fram (se sidan 7-23)
6. Styrarmaturer, höger (se sidan 4-3)
7. Bromshandtag (se sidan 4-31)
8. GashandtagUB3LM1M0.book Page 3 Monday, August 2, 2021 10:38 AM

Specialfunktioner
3-1
3
MAU6629D
YRC (Yamaha Ride Control)Yamaha Ride Control är ett system medflera sensorer och reglage som ger en bätt-
re körupplevelse. Fordonet känner av och
reagerar på krafter längs axlarna i längdrikt-
ning (framåt och bakåt), sidled (vänster och
höger) och vertikalt (uppåt och nedåt). Lut-
ningsvinkel och g-kraft vid acceleration av-
känns också. Informationen bearbetas flera
gånger per sekund och tillhörande fysiska
system justeras automatiskt efter behov.
Funktionerna som anges nedan är olika
YRC-alternativ som kan slås på/av och jus-
teras för att passa olika förare och körför-
hållanden. Mer information om
inställningarna finns på sidorna 4-10 och
4-15.
VARNING
MWA18221
Yamaha Ride Control-systemet (YRC) ärinte en ersättning för rätt körteknik eller
förarkompetens. Systemet kan inte för-
hindra att föraren förlorar kontrollen
över fordonet på grund av fel som föra-
ren gör, till exempel att köra snabbare
än vad väg- och trafikförhållandena
medger, om väggreppet går förlorat på
grund av för hög hastighet in i kurvor,
om föraren gasar kraftigt när fordonet
lutar mycket eller vid inbromsning och det kan inte förhindra att framhjulet sli-
rar eller lyfter. Precis som med andra
motorcyklar ska du alltid köra efter din
förmåga och du måste vara uppmärk-
sam på omgivningsförhållandena och
köra därefter. Du bör bekanta dig noga
med hur olika YRC-inställningar påver-
kar motorcykelns hantering innan du
försöker utföra mer avancerade manöv-
rar.
PWR
Effektlägessystemet har fyra styrmönster
som reglerar gasspjällets öppnande i för-
hållande till gashandtagets användning vil-
ket gör att du kan välja
olika lägen efter dina
behov och körförhållandena. Antispinnsystem
Dragkraftssystemet ser till att behålla väg-
greppet under acceleration. Om givarna
känner av att det bakre hjulet börjar att
spinna (på ett okontrollerat sätt), så reglerar
antispinnsystemet motorns kraft efter be-
hov tills väggreppet har återställts. Antis-
pinnsystemets indikerings-/varningslampa
blinkar så att föraren vet att antispinnsyste-
met har aktiverats.
1. PWR 1
2. PWR 2
3. PWR 3
4. PWR 4
5. Gasspjällets öppnande
6. Gashandtagets användning
5
64
3 2
1
UB3LM1M0.book Page 1 Monday, August 2, 2021 10:38 AM

Specialfunktioner
3-2
3
Dragkraftssystemet justeras automatiskt
efter fordonets lutningsvinkel. Mindre drag-
kraftsstyrning används när fordonet är upp-
rätt för att maximera accelerationen. I
kurvor ökar dragkraftsstyrningen.TIPSDragkraftssystemet kan kopplas in
om du kör över ett gupp.
 Du kan märka små ändringar i ljuden
från motorn och avgassystemet när
dragkraftssystemet eller andra YRC-
system är inkopplade.
 När du stänger av antispinnsystemet,
stängs även SCS, LCS och LIF av au-
tomatiskt.
VARNING
MWA15433
Antispinnsystemet ersätter inte ansvars-
full körning enligt rådande förhållanden.
Antispinnsystemet kan inte förhindra att
motorcykeln förlorar dragkraften om
den kör för snabbt in i kurvor, när den
accelererar kraftigt i skarpa vinklar eller
vid inbromsning och det kan inte förhin-
dra framhjulet från att spinna. Precis
som med alla fordon ska du vara försik-
tig när du närmar dig ytor som kan vara
hala, och undvika verkligt hala ytor.När nyckeln vrids till “ON” aktiveras antis-
pinnsystemet automatiskt. Antispinnsyste-
met kan bara slås på eller av manuellt när
nyckeln är i “ON”-läget och motorcykeln
stannats.TIPSStäng av antispinnsystemet om du behöver
frigöra bakhjulet när motorcykeln har kört
fast i lera, sand eller andra lösa underlag.
VIKTIGT
MCA16801
Använd bara de specificerade däcken.
(Se sidan 7-18.) Om olika däckstorlekar
används kan antispinnsystemet inte
kontrollera däckens rotation som det
ska.SCS
Slirsystemet reglerar motoreffekten när det
avkänner att bakhjulet slirar i sidled. Det
justerar motoreffekten baserat på data från
IMU. Systemet tillsammans med antispinn-
systemet bidrar till en jämnare färd.
EBM
Motorns bromshanteringssystem minskar
motormomentet när hastigheten sänks.
Bränsleinsprutningen, tändningsinställ-
ningen och de elektroniska gasspjällen jus-
teras elektroniskt av ECU:n. Det finns 3
inställningar för olika banor, körförhållan-
den och personliga preferenser.
Antispinnsystem
UB3LM1M0.book Page 2 Monday, August 2, 2021 10:38 AM

Specialfunktioner
3-3
3
VARNING
MWA20880
Kontrollera att motorn har saktat in till-
räckligt innan du lägger i en lägre växel.
Bakhjulet kan slira om du lägger in en
lägre växel på för hög hastighet. Det kan
göra att du förlorar kontrollen vilket kan
leda till en olycka och skador. Det kan
även orsaka skada på motorn eller driv-
linan.LCS
Starthjälpssystemet hjälper föraren att
mjukt och snabbt starta från stillastående.
Det förhindrar att motorvarvet stiger ävenom gashandtaget vrids runt helt. LCS reg-
lerar motoreffekten i kombination med anti-
spinn- och LIF-systemen för optimal
dragkraft och minskad risk att hjulet lyfter.
VIKTIGT
MCA22950
Även om du använder LCS måste kopp-
lingshandtaget släppas gradvis för att
undvika skador på kopplingen.TIPSLCS är endast avsett att användas på ba-
nor.Snabbväxling
Snabbväxlingen ger elektroniskt assisterad
växling utan att kopplingen behöver använ-
das. Motorns uteffekt justeras tillfälligt för
att medge ett växelbyte när sensorn på
växelstången avkänner
rörelser i växelpe-
dalen.
Snabbväxlingen fungerar inte när du drar i
kopplingshandtaget, därför går det att väx-
la som vanligt även om snabbväxling är ak-
tiverat. Snabbväxlingsindikatorn visar
aktuell status och användningsinformation. Villkor för uppväxling
 Fordonshastigheten är minst 20 km/h
(12 mi/h)
 Motorvarvtalet är minst 2200 v/min
 Accelererar (öppet gasspjäll)
Villkor för nedväxling  Fordonshastigheten är minst 20 km/h
(12 mi/h)
 Motorvarvtalet är minst 2000 v/min
 Motorvarvtalet är tillräckligt långt bor-
ta från den röda zonen
 Fordonet saktar in och gasspjället är
helt stängt
TIPSQS och QS kan ställas in obe-
roende av varandra.
 Växling till eller fr ån neutralläge måste
ske med kopplingshandtaget.LIF
Lyftsystemet minskar hur mycket framhju-
let lyfts vid kraftig acceleration, till exempel
vid start eller när du kör ut ur kurvor. Motor-
1. EBM1
2. EBM2
3. EBM3
4. Motorns bromskraft
5. Motorns v/min
1
2
3
4
5
Använda
snabbväxling Indika-
tor Situation
Uppväxling OK Accelererar
Nedväxling OK Decelererar
Snabbväxling
kan inte använ-
das Stoppad
Snabbväxling
är inaktiverat Avstängt
UB3LM1M0.book Page 3 Monday, August 2, 2021 10:38 AM

Specialfunktioner
3-4
3
effekten regleras för att minska framhjulets
höjning och samtidigt ge bra acceleration
när systemet avkänner att framhjulet lyfts.
BC
Bromsstyrsystemet reglerar det hydraulis-
ka bromstrycket på fram- och bakhjulen
när bromsarna ansätts och hjullåsning de-
tekteras. Systemet har två inställningar.
BC1 är vanlig ABS som justerar broms-
trycket baserat på data om fordonets och
hjulens hastighet. BC1 är konstruerat att
ansätta och maximera bromseffekten när
fordonet är upprätt.
BC2 reglerar bromskraften med extra data
från IMU vid kurvtagning för att minska slir-
ningar i sidled.
VARNING
MWA20891
Bromsstyrsystemet är inte en ersättning
för korrekta kör- och bromsningstekni-
ker. Bromsstyrsystemet kan inte förhin-
dra att du slirar på grund av för hård
bromsning på höga hastigheter eller att
du slirar i sidled när du bromsar på hala
underlag.ERS (YZF-R1M)
Den elektroniska tävlingsfjädringen från
ÖHLINS
® har OBTi (målbaserat inställ-
ningsgränssnitt) som gör det enklare att
justera de automatiska fjädringslägena ef-
ter situationen. Dessutom kan fjädringen
finjusteras på vanligt sätt med de manuella
lägena. ERS-systemet styrs av SCU-enhe-
ten som kan justera den främre och bakre
fjädringens kompressionsslag och kraften i
återfjädringen oberoende av varandra. De
automatiska lägena justerar fjädringens
dämpningskraft baserat på körförhållande-
na.
MAU66314
OrdlistaABS – Låsningsfritt bromssystem
ABS ECU – Elektronisk styrenhet för lås-
ningsfritt bromssystem
BC – Bromsstyrning
CCU – Styrenhet för kommunikation
EBM – Motorbromshantering
ECU – Styrenhet för motorn
ERS – Elektronisk tävlingsfjädring
GPS – Globalt positioneringssystem
IMU – Tröghetsmätare
LCS – Starthjälpssystem
LIF – Lyftsystem
PWR – Effektlägessystem
SC – Stabilitetskontroll
SCS – Slirsystem
SCU – Styrenhet för fjädring
YRC – Yamaha Ride Control
ABS
BC1/BC2 BC2 BC2
UB3LM1M0.book Page 4 Monday, August 2, 2021 10:38 AM
