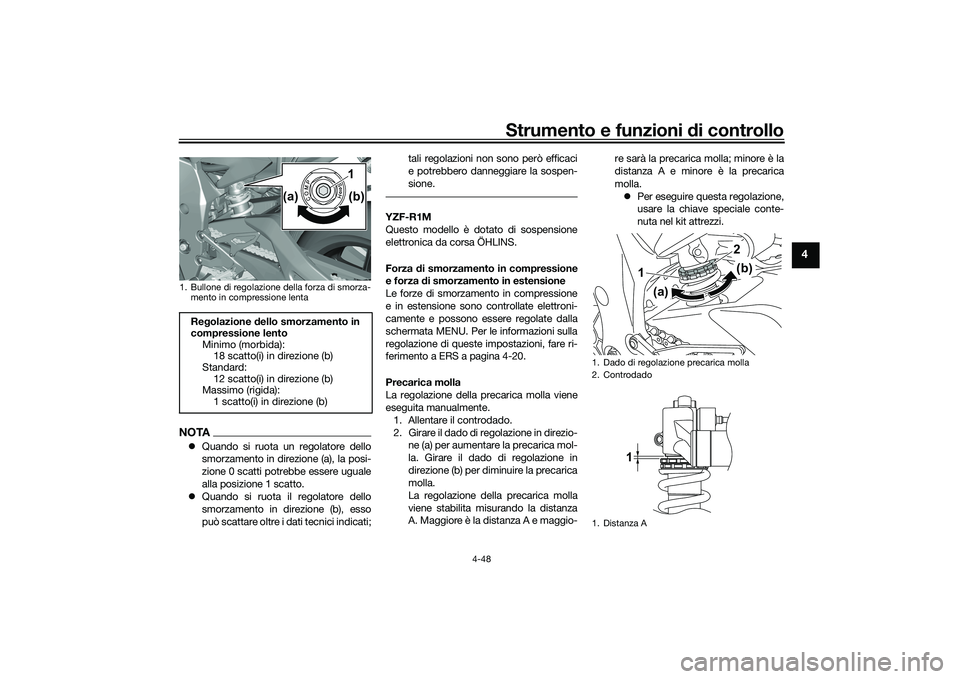

Strumento e funzioni di controllo
4-48
4
NOTAQuando si ruota un regolatore dello
smorzamento in direzione (a), la posi-
zione 0 scatti potrebbe essere uguale
alla posizione 1 scatto.
 Quando si ruota il regolatore dello
smorzamento in direzione (b), esso
può scattare oltre i dati tecnici indicati; tali regolazioni non sono però efficaci
e potrebbero danneggiare la sospen-
sione.
YZF-R1M
Questo modello è dotato di sospensione
elettronica da corsa ÖHLINS.
Forza di smorzamento in compressione
e forza di smorzamento in estensione
Le forze di smorzamento in compressione
e in estensione sono controllate elettroni-
camente e possono essere regolate dalla
schermata MENU. Per le informazioni sulla
regolazione di queste impostazioni, fare ri-
ferimento a ERS a pagina 4-20.
Precarica molla
La regolazione della precarica molla viene
eseguita manualmente.
1. Allentare il controdado.
2. Girare il dado di regolazione in direzio- ne (a) per aumentare la precarica mol-
la. Girare il dado di regolazione in
direzione (b) per diminuire la precarica
molla.
La regolazione della precarica molla
viene stabilita misurando la distanza
A. Maggiore è la distanza A e maggio- re sarà la precarica molla; minore è la
distanza A e minore è la precarica
molla.
 Per eseguire questa regolazione,
usare la chiave speciale conte-
nuta nel kit attrezzi.
1. Bullone di regolazione della forza di smorza-
mento in compressione lentaRegolazione dello smorzamento in
compressione lentoMinimo (morbida):18 scatto(i) in direzione (b)
Standard: 12 scatto(i) in direzione (b)
Massimo (rigida):
1 scatto(i) in direzione (b)
1
(a) (b)
1. Dado di regolazione precarica molla
2. Controdado
1. Distanza A
1
(a) (b)
2
1
UB3LH1H0.book Page 48 Thursday, August 5, 2021 10:39 AM

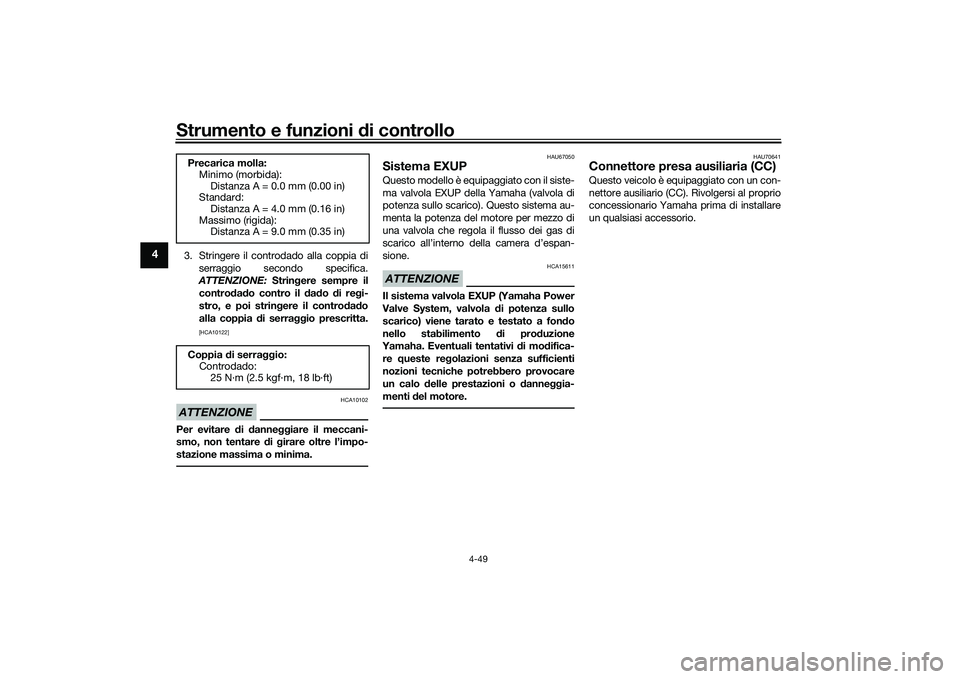

Strumento e funzioni di controllo
4-49
4
3. Stringere il controdado alla coppia diserraggio secondo specifica.
ATTENZIONE: Stringere sempre il
controdado contro il dado di regi-
stro, e poi stringere il controdado
alla coppia di serraggio prescritta.
[HCA10122]
ATTENZIONE
HCA10102
Per evitare di danneggiare il meccani-
smo, non tentare di girare oltre l’impo-
stazione massima o minima.
HAU67050
Sistema EXUPQuesto modello è equipaggiato con il siste-
ma valvola EXUP della Yamaha (valvola di
potenza sullo scarico). Questo sistema au-
menta la potenza del motore per mezzo di
una valvola che regola il flusso dei gas di
scarico all’interno della camera d’espan-
sione.ATTENZIONE
HCA15611
Il sistema valvola EXUP (Yamaha Power
Valve System, valvola di potenza sullo
scarico) viene tarato e testato a fondo
nello stabilimento di produzione
Yamaha. Eventuali tentativi di modifica-
re queste regolazioni senza sufficienti
nozioni tecniche potrebbero provocare
un calo delle prestazioni o danneggia-
menti del motore.
HAU70641
Connettore presa ausiliaria (CC)Questo veicolo è equipaggiato con un con-
nettore ausiliario (CC). Rivolgersi al proprio
concessionario Yamaha prima di installare
un qualsiasi accessorio.
Precarica molla:
Minimo (morbida):
Distanza A = 0.0 mm (0.00 in)
Standard: Distanza A = 4.0 mm (0.16 in)
Massimo (rigida): Distanza A = 9.0 mm (0.35 in)
Coppia di serraggio: Controdado:
25 N·m (2.5 kgf·m, 18 lb·ft)
UB3LH1H0.book Page 49 Thursday, August 5, 2021 10:39 AM

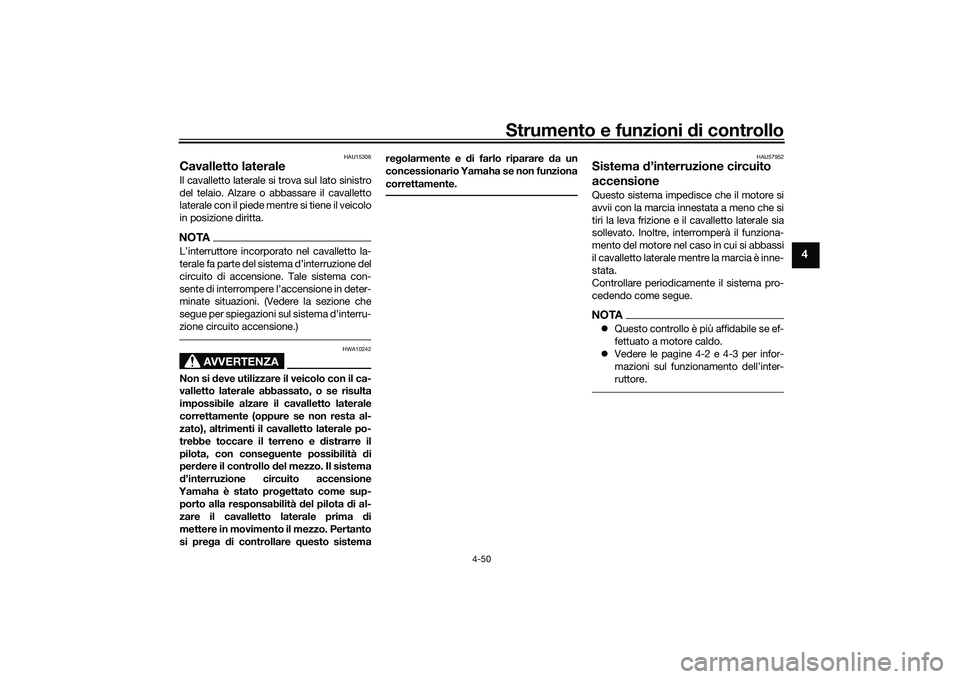

Strumento e funzioni di controllo
4-50
4
HAU15306
Cavalletto lateraleIl cavalletto laterale si trova sul lato sinistro
del telaio. Alzare o abbassare il cavalletto
laterale con il piede mentre si tiene il veicolo
in posizione diritta.NOTAL’interruttore incorporato nel cavalletto la-
terale fa parte del sistema d’interruzione del
circuito di accensione. Tale sistema con-
sente di interrompere l’accensione in deter-
minate situazioni. (Vedere la sezione che
segue per spiegazioni sul sistema d’interru-
zione circuito accensione.)
AVVERTENZA
HWA10242
Non si deve utilizzare il veicolo con il ca-
valletto laterale abbassato, o se risulta
impossibile alzare il cavalletto laterale
correttamente (oppure se non resta al-
zato), altrimenti il cavalletto laterale po-
trebbe toccare il terreno e distrarre il
pilota, con conseguente possibilità di
perdere il controllo del mezzo. Il sistema
d’interruzione circuito accensione
Yamaha è stato progettato come sup- porto alla responsabilità del pilota di al-
zare il cavalletto laterale prima di
mettere in movimento il mezzo. Pertanto
si prega di controllare questo sistema regolarmente e di farlo riparare da un
concessionario Yamaha se non funziona
correttamente.
HAU57952
Sistema d’interruzione circuito
accensioneQuesto sistema impedisce che il motore si
avvii con la marcia innestata a meno che si
tiri la leva frizione e il cavalletto laterale sia
sollevato. Inoltre, interromperà il funziona-
mento del motore nel caso in cui si abbassi
il cavalletto laterale mentre la marcia è inne-
stata.
Controllare periodicamente il sistema pro-
cedendo come segue.NOTA
Questo controllo è più affidabile se ef-
fettuato a motore caldo.
 Vedere le pagine 4-2 e 4-3 per infor-
mazioni sul funzionamento dell’inter-
ruttore.
UB3LH1H0.book Page 50 Thursday, August 5, 2021 10:39 AM

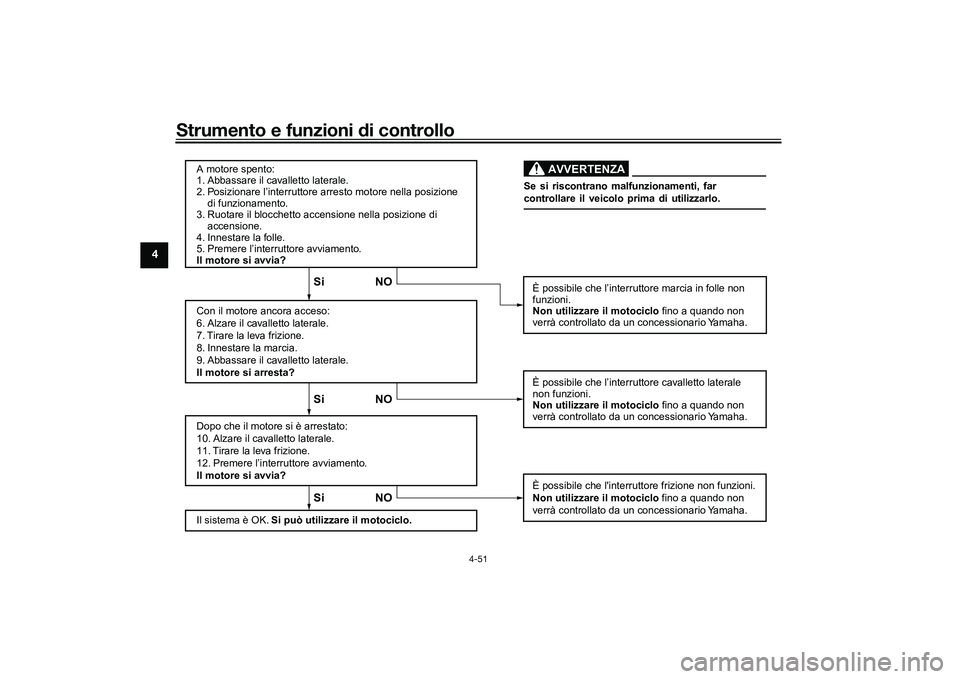

Strumento e funzioni di controllo
4-51
4
Il sistema è OK. Si può utilizzare il motociclo.
Si NO Si NO Si NO
AVVERTENZA
A motore spento:
1. Abbassare il cavalletto laterale.
2. Posizionare l’interruttore arresto motore nella posizione ydi funzionamento.
3. Ruotare il blocchetto accensione nella posizione di yaccensione.
4. Innestare la folle.
5. Premere l’interruttore avviamento.
Il motore si avvia?
È possibile che l’interruttore marcia in folle non
funzioni.
Non utilizzare il motociclo fino a quando non
verrà controllato da un concessionario Yamaha.
Con il motore ancora acceso:
6. Alzare il cavalletto laterale.
7. Tirare la leva frizione.
8. Innestare la marcia.
9. Abbassare il cavalletto laterale.
Il motore si arresta?
È possibile che l’interruttore cavalletto laterale
non funzioni.
Non utilizzare il motociclo fino a quando non
verrà controllato da un concessionario Yamaha.
Dopo che il motore si è arrestato:
10. Alzare il cavalletto laterale.
11. Tirare la leva frizione.
12. Premere l’interruttore avviamento.
Il motore si avvia?
È possibile che l'interruttore frizione non funzioni.
Non utilizzare il motociclo fino a quando non
verrà controllato da un concessionario Yamaha.
Se si riscontrano malfunzionamenti, far
controllare il veicolo prima di utilizzarlo.
UB3LH1H0.book Page 51 Thursday, August 5, 2021 10:39 AM

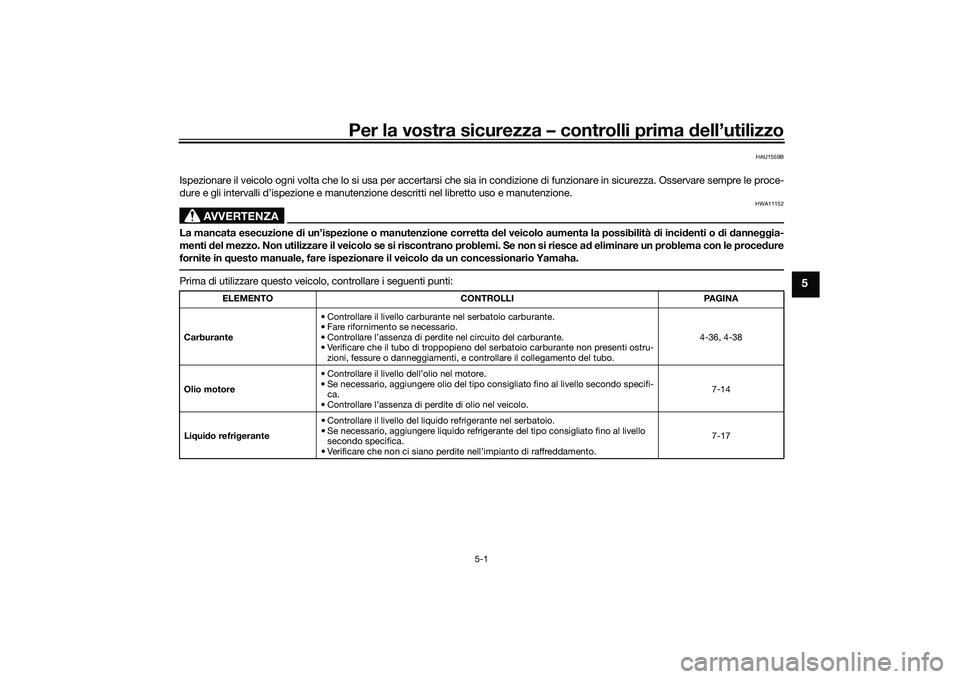

Per la vostra sicurezza – controlli prima dell’utilizzo
5-1
5
HAU1559B
Ispezionare il veicolo ogni volta che lo si usa per accertarsi che sia in condizione di funzionare in sicurezza. Osservare semp re le proce-
dure e gli intervalli d’ispezione e manutenzio ne descritti nel libretto uso e manutenzione.
AVVERTENZA
HWA11152
La mancata esecuzione di un’ispezione o manutenzione corretta del veicolo aumenta la possibilità di incidenti o di danneggia-
menti del mezzo. Non utilizzare il veicolo se si riscontrano problemi. Se non si riesce ad eliminare un problema con le procedu re
fornite in questo manuale, fare ispezionare il veicolo da un concessionario Yamaha.Prima di utilizzare questo veicolo, controllare i seguenti punti:
ELEMENTO CONTROLLI PAGINA
Carburante • Controllare il livello carburante nel serbatoio carburante.
• Fare rifornimento se necessario.
• Controllare l’assenza di perdite nel circuito del carburante.
• Verificare che il tubo di troppopieno del serbatoio carburante non presenti ostru-
zioni, fessure o danneggiamenti, e controllare il collegamento del tubo. 4-36, 4-38
Olio motore • Controllare il livello dell’olio nel motore.
• Se necessario, aggiungere olio del tipo consigliato fino al livello secondo specifi-
ca.
• Controllare l’assenza di perdite di olio nel veicolo. 7-14
Liquido refrigerante • Controllare il livello del liquido refrigerante nel serbatoio.
• Se necessario, aggiungere liquido refrigerante del tipo consigliato fino al livello
secondo specifica.
• Verificare che non ci siano perdite nell’impianto di raffreddamento. 7-17
UB3LH1H0.book Page 1 Thursday, August 5, 2021 10:39 AM

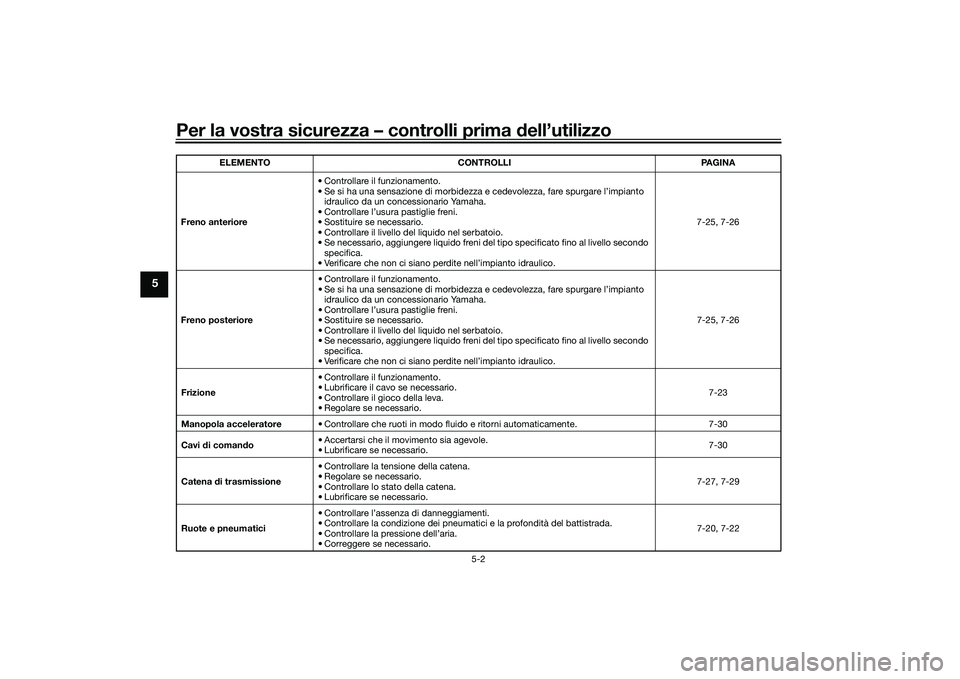

Per la vostra sicurezza – controlli prima dell’utilizzo
5-2
5
Freno anteriore• Controllare il funzionamento.
• Se si ha una sensazione di morbidezza e cedevolezza, fare spurgare l’impianto
idraulico da un concessionario Yamaha.
• Controllare l’usura pastiglie freni.
• Sostituire se necessario.
• Controllare il livello del liquido nel serbatoio.
• Se necessario, aggiungere liquido freni del tipo specificato fino al livello secondo specifica.
• Verificare che non ci siano perdite nell’impianto idraulico. 7-25, 7-26
Freno posteriore • Controllare il funzionamento.
• Se si ha una sensazione di morbidezza e cedevolezza, fare spurgare l’impianto
idraulico da un concessionario Yamaha.
• Controllare l’usura pastiglie freni.
• Sostituire se necessario.
• Controllare il livello del liquido nel serbatoio.
• Se necessario, aggiungere liquido freni del tipo specificato fino al livello secondo specifica.
• Verificare che non ci siano perdite nell’impianto idraulico. 7-25, 7-26
Frizione • Controllare il funzionamento.
• Lubrificare il cavo se necessario.
• Controllare il gioco della leva.
• Regolare se necessario. 7-23
Manopola a cceleratore • Controllare che ruoti in modo fluido e ritorni automaticamente. 7-30
Cavi di comando • Accertarsi che il movimento sia agevole.
• Lubrificare se necessario.
7-30
Catena di trasmissione • Controllare la tensione della catena.
• Regolare se necessario.
• Controllare lo stato della catena.
• Lubrificare se necessario.
7-27, 7-29
Ruote e pneumatici • Controllare l’assenza di danneggiamenti.
• Controllare la condizione dei pneumatici e la profondità del battistrada.
• Controllare la pressione dell’aria.
• Correggere se necessario. 7-20, 7-22
ELEMENTO CONTROLLI PAGINA
UB3LH1H0.book Page 2 Thursday, August 5, 2021 10:39 AM

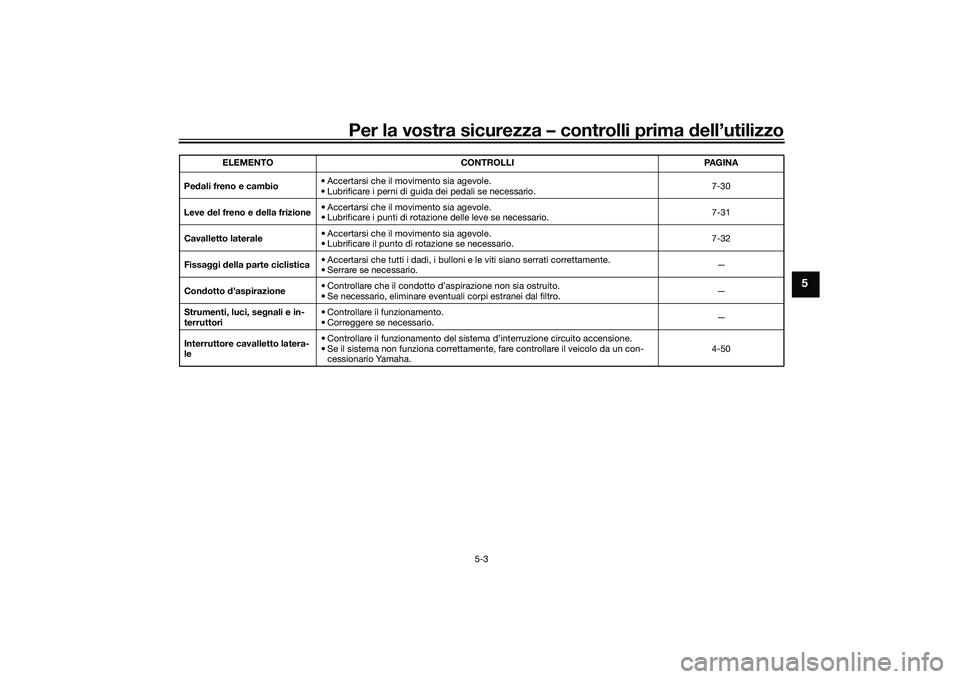

Per la vostra sicurezza – controlli prima dell’utilizzo
5-3
5
Pedali freno e cambio• Accertarsi che il movimento sia agevole.
• Lubrificare i perni di guida dei pedali se necessario. 7-30
Leve del freno e della frizione • Accertarsi che il movimento sia agevole.
• Lubrificare i punti di rotazione delle leve se necessario.
7-31
Cavalletto laterale • Accertarsi che il movimento sia agevole.
• Lubrificare il punto di rotazione se necessario. 7-32
Fissaggi della parte ciclistica • Accertarsi che tutti i dadi, i bulloni e le viti siano serrati correttamente.
• Serrare se necessario. —
Condotto d’aspirazione • Controllare che il condotto d’aspirazione non sia ostruito.
• Se necessario, eliminare eventuali corpi estranei dal filtro.
—
Strumenti, luci, segnali e in-
terruttori • Controllare il funzionamento.
• Correggere se necessario.
—
Interruttore cavalletto latera-
le • Controllare il funzionamento del sistema d’interruzione circuito accensione.
• Se il sistema non funziona correttament
e, fare controllare il veicolo da un con-
cessionario Yamaha. 4-50
ELEMENTO CONTROLLI PAGINA
UB3LH1H0.book Page 3 Thursday, August 5, 2021 10:39 AM

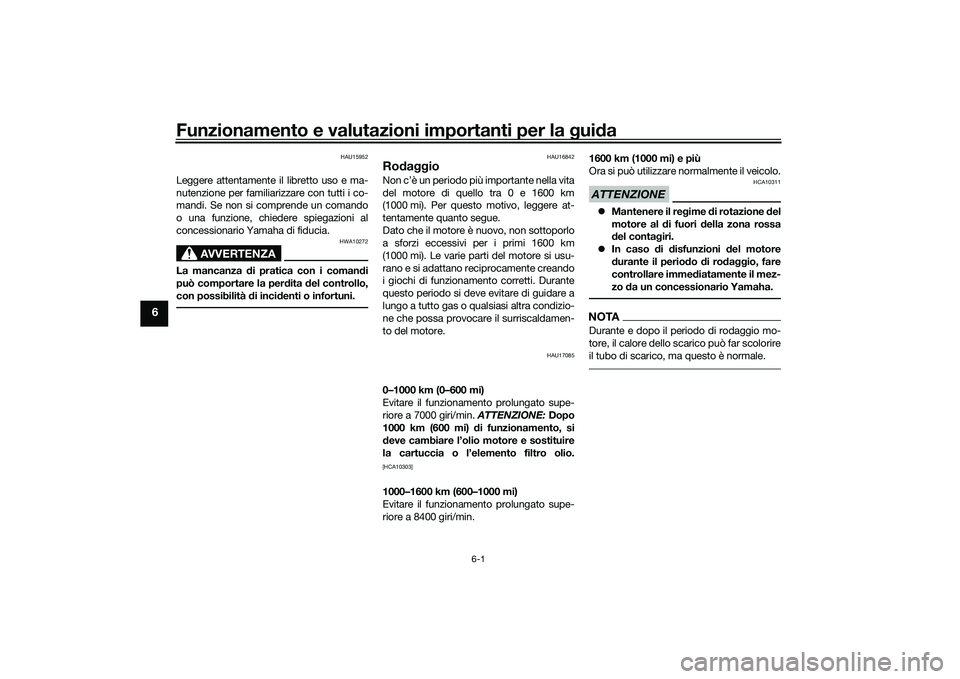

Funzionamento e valutazioni importanti per la guida
6-1
6
HAU15952
Leggere attentamente il libretto uso e ma-
nutenzione per familiarizzare con tutti i co-
mandi. Se non si comprende un comando
o una funzione, chiedere spiegazioni al
concessionario Yamaha di fiducia.
AVVERTENZA
HWA10272
La mancanza di pratica con i comandi
può comportare la perdita del controllo,
con possibilità di incidenti o infortuni.
HAU16842
RodaggioNon c’è un periodo più importante nella vita
del motore di quello tra 0 e 1600 km
(1000 mi). Per questo motivo, leggere at-
tentamente quanto segue.
Dato che il motore è nuovo, non sottoporlo
a sforzi eccessivi per i primi 1600 km
(1000 mi). Le varie parti del motore si usu-
rano e si adattano reciprocamente creando
i giochi di funzionamento corretti. Durante
questo periodo si deve evitare di guidare a
lungo a tutto gas o qualsiasi altra condizio-
ne che possa provocare il surriscaldamen-
to del motore.
HAU17085
0–1000 km (0–600 mi)
Evitare il funzionamento prolungato supe-
riore a 7000 giri/min. ATTENZIONE: Dopo
1000 km (600 mi) di funzionamento, si
deve cambiare l’olio motore e sostituire
la cartuccia o l’elemento filtro olio.[HCA10303]1000–1600 km (600–1000 mi)
Evitare il funzionamento prolungato supe-
riore a 8400 giri/min. 1600 km (1000 mi) e più
Ora si può utilizzare normalmente il veicolo.
ATTENZIONE
HCA10311

Mantenere il regime di rotazione del
motore al di fuori della zona rossa
del contagiri.
 In caso di disfunzioni del motore
durante il periodo di rodaggio, fare
controllare immediatamente il mez-
zo da un concessionario Yamaha.NOTADurante e dopo il periodo di rodaggio mo-
tore, il calore dello scarico può far scolorire
il tubo di scarico, ma questo è normale.
UB3LH1H0.book Page 1 Thursday, August 5, 2021 10:39 AM

Funzionamento e valutazioni importanti per la guida
6-2
6
HAU88420

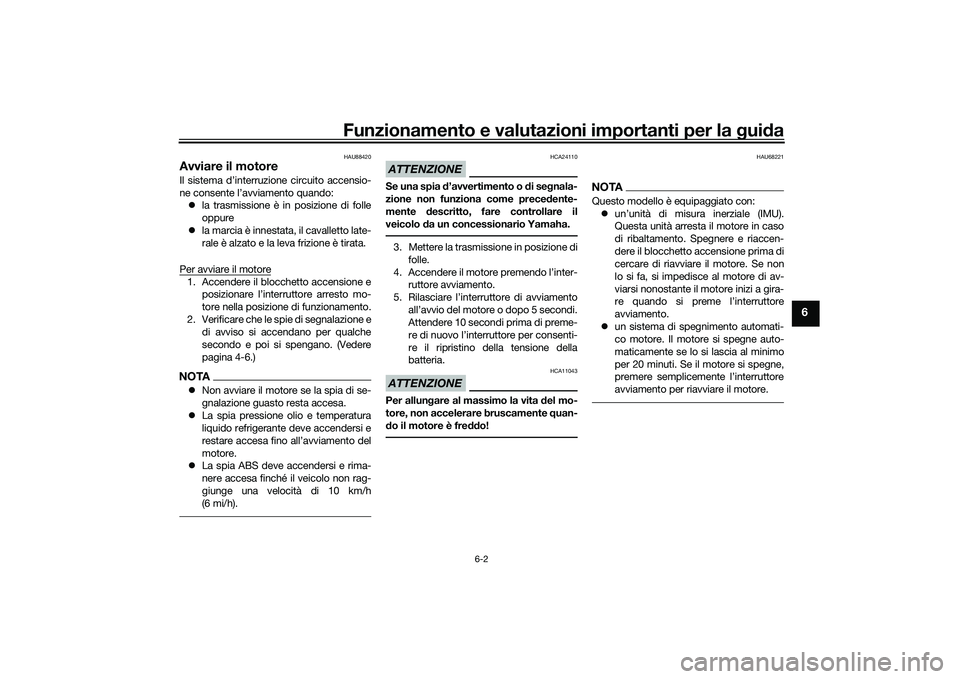

Avviare il motoreIl sistema d’interruzione circuito accensio-
ne consente l’avviamento quando:
 la trasmissione è in posizione di folle
oppure
 la marcia è innestata, il cavalletto late-
rale è alzato e la leva frizione è tirata.
Per avviare il motore1. Accendere il blocchetto accensione e posizionare l’interruttore arresto mo-
tore nella posizione di funzionamento.
2. Verificare che le spie di segnalazione e di avviso si accendano per qualche
secondo e poi si spengano. (Vedere
pagina 4-6.)NOTANon avviare il motore se la spia di se-
gnalazione guasto resta accesa.
 La spia pressione olio e temperatura
liquido refrigerante deve accendersi e
restare accesa fino all’avviamento del
motore.
 La spia ABS deve accendersi e rima-
nere accesa finché il veicolo non rag-
giunge una velocità di 10 km/h
(6 mi/h).
ATTENZIONE
HCA24110
Se una spia d’avvertimento o di segnala-
zione non funziona come precedente-
mente descritto, fare controllare il
veicolo da un concessionario Yamaha.3. Mettere la trasmissione in posizione di
folle.
4. Accendere il motore premendo l’inter- ruttore avviamento.
5. Rilasciare l’interruttore di avviamento all’avvio del motore o dopo 5 secondi.
Attendere 10 secondi prima di preme-
re di nuovo l’interruttore per consenti-
re il ripristino della tensione della
batteria.ATTENZIONE
HCA11043
Per allungare al massimo la vita del mo-
tore, non accelerare bruscamente quan-
do il motore è freddo!
HAU68221
NOTAQuesto modello è equipaggiato con: un’unità di misura inerziale (IMU).
Questa unità arresta il motore in caso
di ribaltamento. Spegnere e riaccen-
dere il blocchetto accensione prima di
cercare di riavviare il motore. Se non
lo si fa, si impedisce al motore di av-
viarsi nonostante il motore inizi a gira-
re quando si preme l’interruttore
avviamento.
 un sistema di spegnimento automati-
co motore. Il motore si spegne auto-
maticamente se lo si lascia al minimo
per 20 minuti. Se il motore si spegne,
premere semplicemente l’interruttore
avviamento per riavviare il motore.
UB3LH1H0.book Page 2 Thursday, August 5, 2021 10:39 AM

Funzionamento e valutazioni importanti per la guida
6-3
6
HAU67084

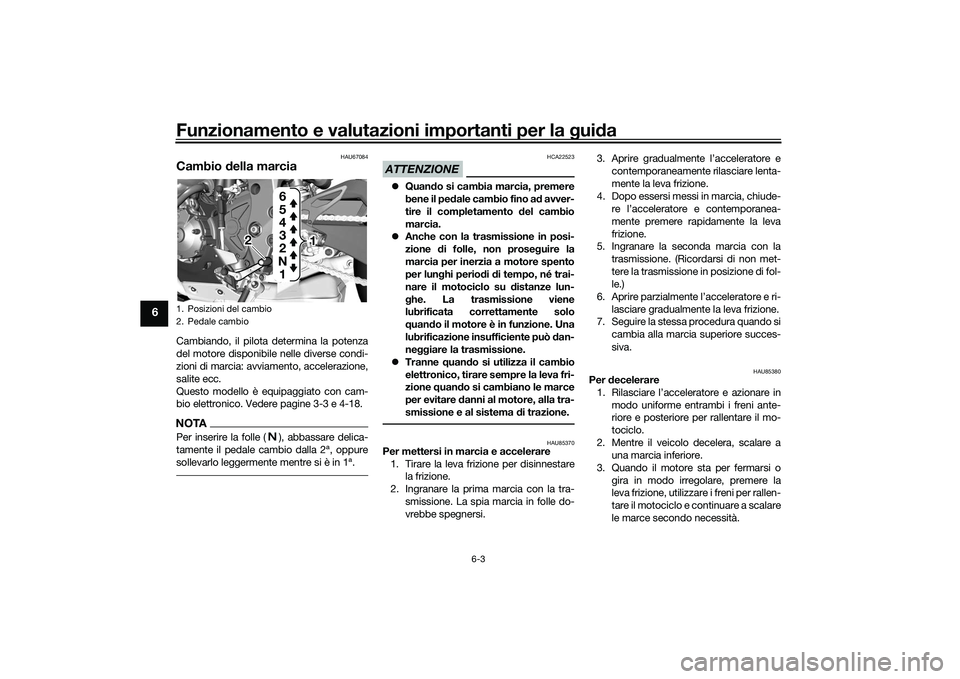

Cambio della marciaCambiando, il pilota determina la potenza
del motore disponibile nelle diverse condi-
zioni di marcia: avviamento, accelerazione,
salite ecc.
Questo modello è equipaggiato con cam-
bio elettronico. Vedere pagine 3-3 e 4-18.NOTAPer inserire la folle ( ), abbassare delica-
tamente il pedale cambio dalla 2
