YAMAHA YZF-R1 2022 Manuale duso (in Italian)
Manufacturer: YAMAHA, Model Year: 2022, Model line: YZF-R1, Model: YAMAHA YZF-R1 2022Pages: 136, PDF Dimensioni: 6.11 MB

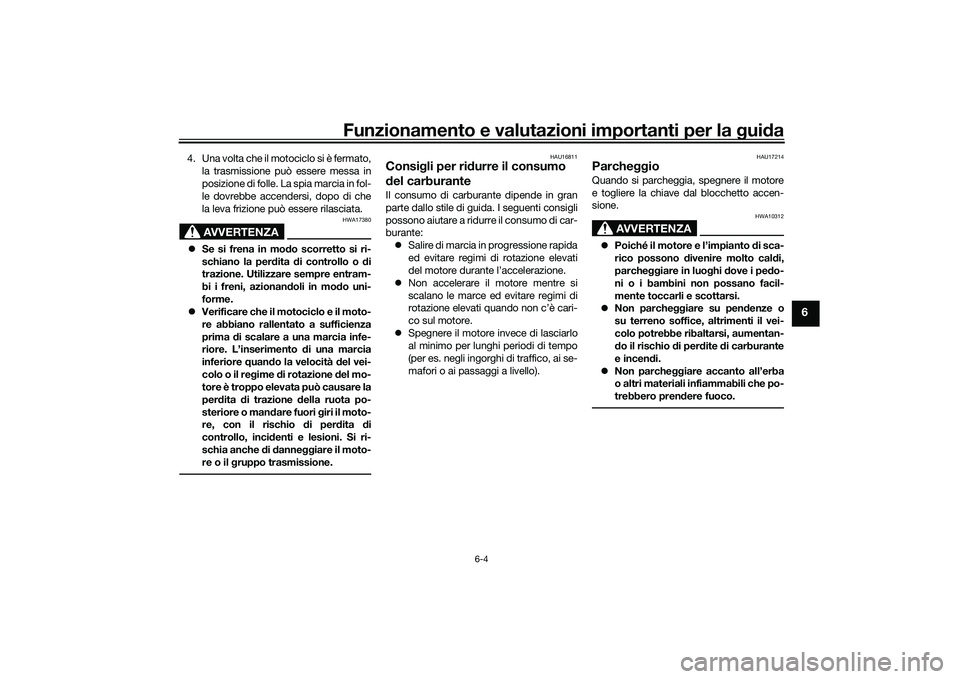

Page 81 of 136
Funzionamento e valutazioni importanti per la guida
6-4
6
4. Una volta che il motociclo si è fermato,
la trasmissione può essere messa in
posizione di folle. La spia marcia in fol-
le dovrebbe accendersi, dopo di che
la leva frizione può essere rilasciata.
AVVERTENZA
HWA17380
Se si frena in modo scorretto si ri-
schiano la perdita di controllo o di
trazione. Utilizzare sempre entram-
bi i freni, azionandoli in modo uni-
forme.
Verificare che il motociclo e il moto-
re abbiano rallentato a sufficienza
prima di scalare a una marcia infe-
riore. L’inserimento di una marcia
inferiore quando la velocità del vei-
colo o il regime di rotazione del mo-
tore è troppo elevata può causare la
perdita di trazione della ruota po-
steriore o mandare fuori giri il moto-
re, con il rischio di perdita di
controllo, incidenti e lesioni. Si ri-
schia anche di danneggiare il moto-
re o il gruppo trasmissione.
HAU16811
Consigli per ridurre il consumo
del carburanteIl consumo di carburante dipende in gran
parte dallo stile di guida. I seguenti consigli
possono aiutare a ridurre il consumo di car-
burante:
Salire di marcia in progressione rapida
ed evitare regimi di rotazione elevati
del motore durante l’accelerazione.
Non accelerare il motore mentre si
scalano le marce ed evitare regimi di
rotazione elevati quando non c’è cari-
co sul motore.
Spegnere il motore invece di lasciarlo
al minimo per lunghi periodi di tempo
(per es. negli ingorghi di traffico, ai se-
mafori o ai passaggi a livello).
HAU17214
ParcheggioQuando si parcheggia, spegnere il motore
e togliere la chiave dal blocchetto accen-
sione.
AVVERTENZA
HWA10312
Poiché il motore e l’impianto di sca-
rico possono divenire molto caldi,
parcheggiare in luoghi dove i pedo-
ni o i bambini non possano facil-
mente toccarli e scottarsi.
Non parcheggiare su pendenze o
su terreno soffice, altrimenti il vei-
colo potrebbe ribaltarsi, aumentan-
do il rischio di perdite di carburante
e incendi.
Non parcheggiare accanto all’erba
o altri materiali infiammabili che po-
trebbero prendere fuoco.
UB3LH1H0.book Page 4 Thursday, August 5, 2021 10:39 AM

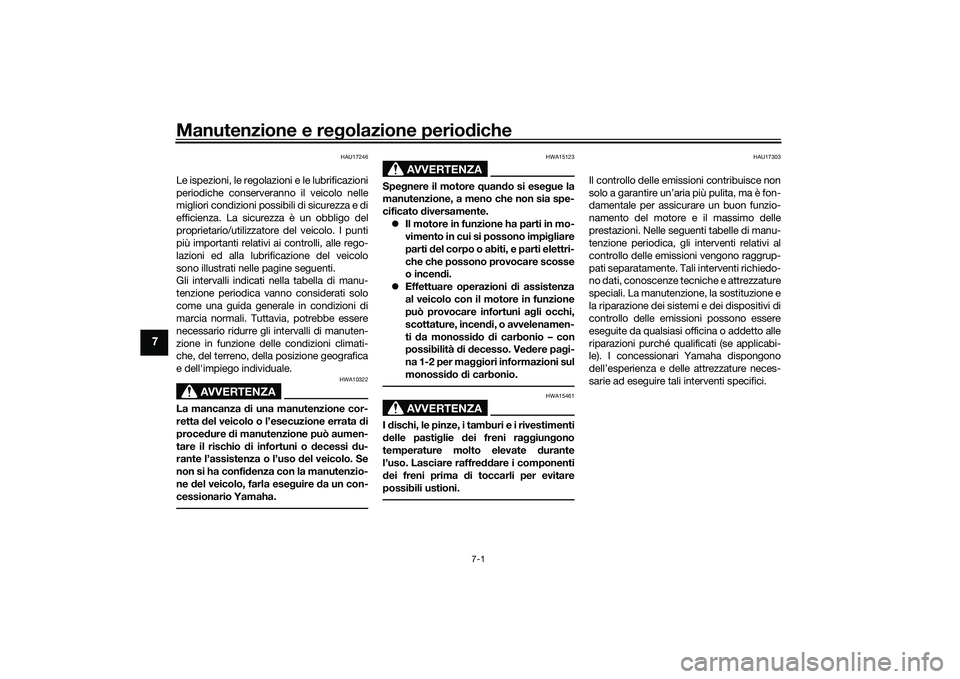

Page 82 of 136
Manutenzione e regolazione periodiche
7-1
7
HAU17246
Le ispezioni, le regolazioni e le lubrificazioni
periodiche conserveranno il veicolo nelle
migliori condizioni possibili di sicurezza e di
efficienza. La sicurezza è un obbligo del
proprietario/utilizzatore del veicolo. I punti
più importanti relativi ai controlli, alle rego-
lazioni ed alla lubrificazione del veicolo
sono illustrati nelle pagine seguenti.
Gli intervalli indicati nella tabella di manu-
tenzione periodica vanno considerati solo
come una guida generale in condizioni di
marcia normali. Tuttavia, potrebbe essere
necessario ridurre gli intervalli di manuten-
zione in funzione delle condizioni climati-
che, del terreno, della posizione geografica
e dell'impiego individuale.
AVVERTENZA
HWA10322
La mancanza di una manutenzione cor-
retta del veicolo o l’esecuzione errata di
procedure di manutenzione può aumen-
tare il rischio di infortuni o decessi du-
rante l’assistenza o l’uso del veicolo. Se
non si ha confidenza con la manutenzio-
ne del veicolo, farla eseguire da un con-
cessionario Yamaha.
AVVERTENZA
HWA15123
Spegnere il motore quando si esegue la
manutenzione, a meno che non sia spe-
cificato diversamente. Il motore in funzione ha parti in mo-
vimento in cui si possono impigliare
parti del corpo o abiti, e parti elettri-
che che possono provocare scosse
o incendi.
Effettuare operazioni di assistenza
al veicolo con il motore in funzione
può provocare infortuni agli occhi,
scottature, incendi, o avvelenamen-
ti da monossido di carbonio – con
possibilità di decesso. Vedere pagi-
na 1-2 per maggiori informazioni sul
monossido di carbonio.
AVVERTENZA
HWA15461
I dischi, le pinze, i tamburi e i rivestimenti
delle pastiglie dei freni raggiungono
temperature molto elevate durante
l’uso. Lasciare raffreddare i componenti
dei freni prima di toccarli per evitare
possibili ustioni.
HAU17303
Il controllo delle emissioni contribuisce non
solo a garantire un’aria più pulita, ma è fon-
damentale per assicurare un buon funzio-
namento del motore e il massimo delle
prestazioni. Nelle seguenti tabelle di manu-
tenzione periodica, gli interventi relativi al
controllo delle emissioni vengono raggrup-
pati separatamente. Tali interventi richiedo-
no dati, conoscenze tecniche e attrezzature
speciali. La manutenzione, la sostituzione e
la riparazione dei sistemi e dei dispositivi di
controllo delle emissioni possono essere
eseguite da qualsiasi officina o addetto alle
riparazioni purché qualificati (se applicabi-
le). I concessionari Yamaha dispongono
dell’esperienza e delle attrezzature neces-
sarie ad eseguire tali interventi specifici.
UB3LH1H0.book Page 1 Thursday, August 5, 2021 10:39 AM
Page 83 of 136
Manutenzione e regolazione periodiche
7-2
7
HAU67092

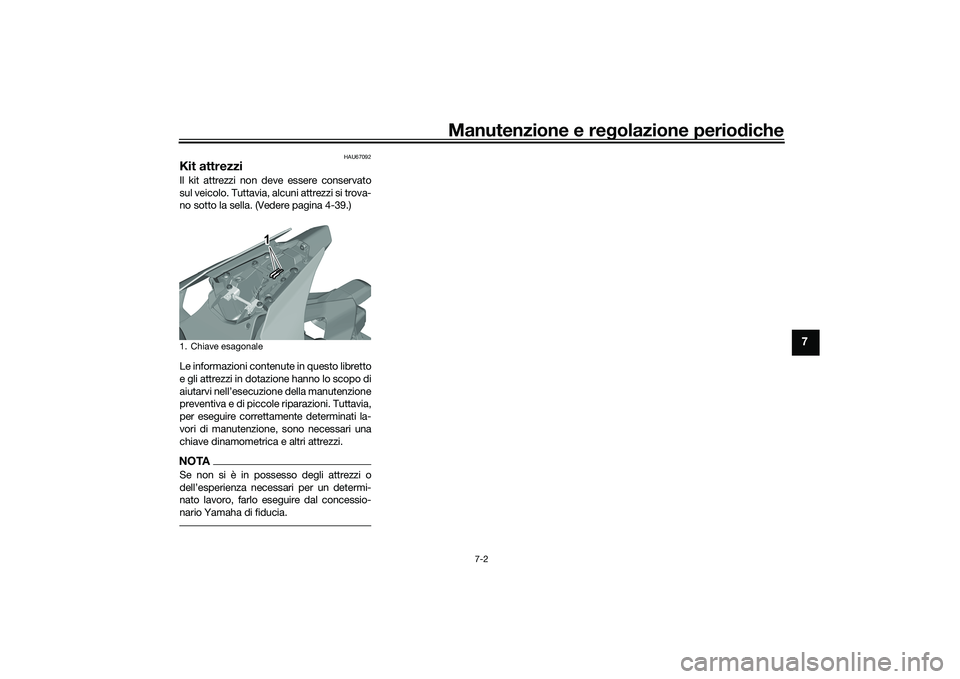

Kit attrezziIl kit attrezzi non deve essere conservato
sul veicolo. Tuttavia, alcuni attrezzi si trova-
no sotto la sella. (Vedere pagina 4-39.)
Le informazioni contenute in questo libretto
e gli attrezzi in dotazione hanno lo scopo di
aiutarvi nell’esecuzione della manutenzione
preventiva e di piccole riparazioni. Tuttavia,
per eseguire correttamente determinati la-
vori di manutenzione, sono necessari una
chiave dinamometrica e altri attrezzi.NOTASe non si è in possesso degli attrezzi o
dell’esperienza necessari per un determi-
nato lavoro, farlo eseguire dal concessio-
nario Yamaha di fiducia.1. Chiave esagonale
1
UB3LH1H0.book Page 2 Thursday, August 5, 2021 10:39 AM
Page 84 of 136
Manutenzione e regolazione periodiche
7-3
7
HAU71033

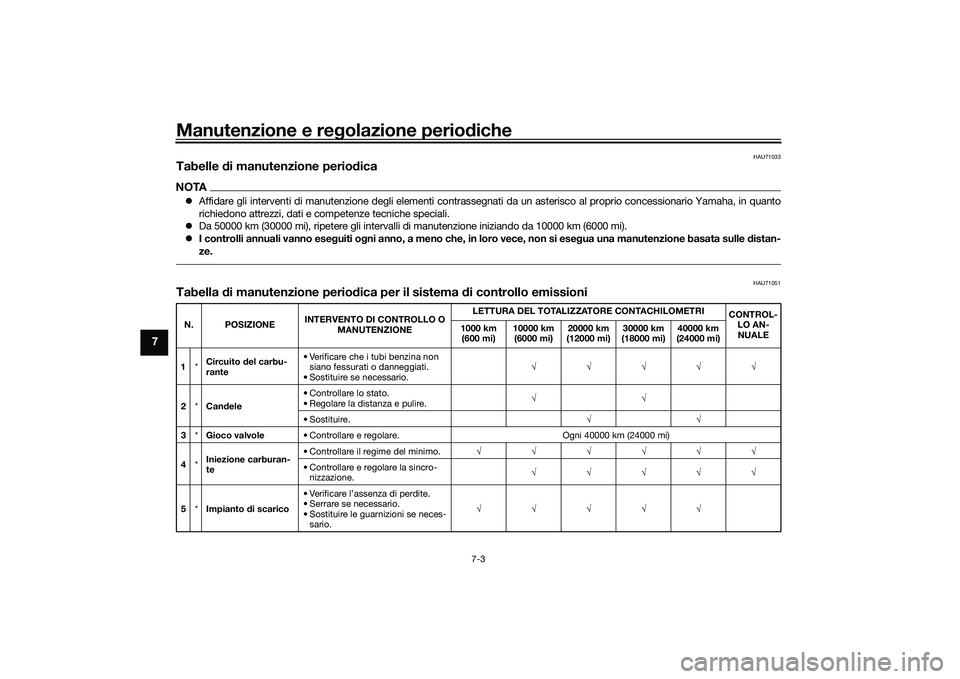

Tabelle di manutenzione periodicaNOTAAffidare gli interventi di manutenzione degli elementi contrassegnati da un asterisco al proprio concessionario Yamaha, in quan to
richiedono attrezzi, dati e competenze tecniche speciali.
Da 50000 km (30000 mi), ripetere gli intervalli di manutenzione iniziando da 10000 km (6000 mi).
I controlli annuali vanno eseguiti ogni anno, a meno che, in loro vece, non si esegua una manutenzione basata sulle distan-
ze.
HAU71051
Tabella di manutenzione periodica per il sistema di controllo emissioniN. POSIZIONE INTERVENTO DI CONTROLLO O
MANUTENZIONE LETTURA DEL TOTALIZZATORE CONTACHILOMETRI
CONTROL-
LO AN-NUALE
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
1 *Circuito del carbu-
rante • Verificare che i tubi benzina non
siano fessurati o danneggiati.
• Sostituire se necessario.
2 *Candele • Controllare lo stato.
• Regolare la distanza e pulire.
• Sostituire.
3 *Gioco valvole • Controllare e regolare. Ogni 40000 km (24000 mi)
4 *Iniezione carburan-
te • Controllare il regime del minimo.
• Controllare e regolare la sincro- nizzazione.
5 *Impianto di scarico • Verificare l’assenza di perdite.
• Serrare se necessario.
• Sostituire le guarnizioni se neces-
sario.
UB3LH1H0.book Page 3 Thursday, August 5, 2021 10:39 AM

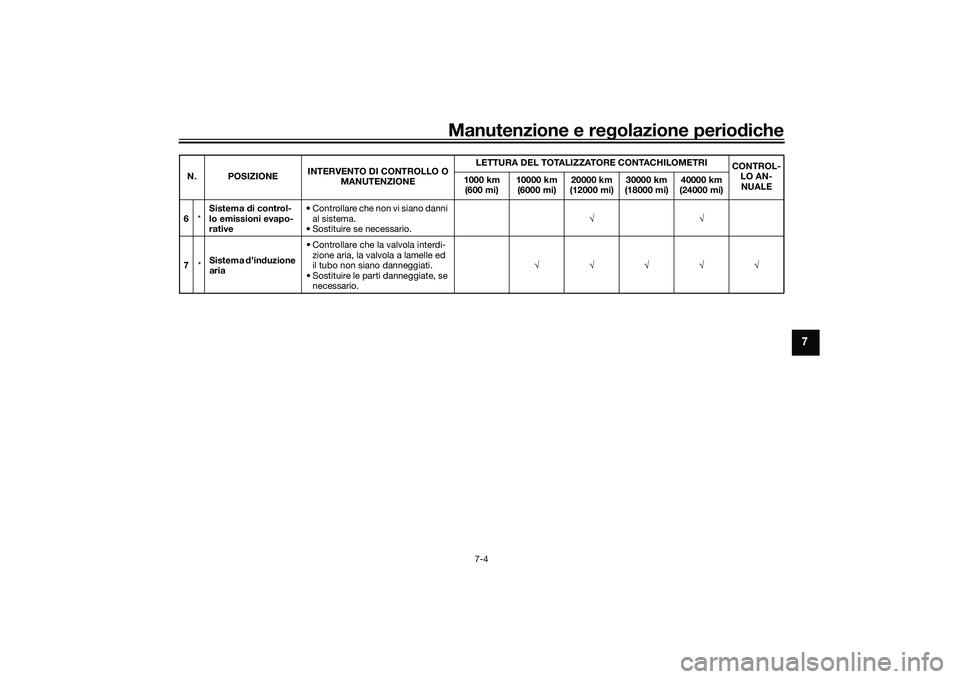

Page 85 of 136
Manutenzione e regolazione periodiche
7-4
7
6*Sistema di control-
lo emissioni evapo-
rative • Controllare che non vi siano danni
al sistema.
• Sostituire se necessario.
7 *Sistema d’induzione
aria • Controllare che la valvola interdi-
zione aria, la valvola a lamelle ed
il tubo non siano danneggiati.
• Sostituire le parti danneggiate, se necessario.
N. POSIZIONE
INTERVENTO DI CONTROLLO O
MANUTENZIONE LETTURA DEL TOTALIZZATORE CONTACHILOMETRI
CONTROL-
LO AN-NUALE
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
UB3LH1H0.book Page 4 Thursday, August 5, 2021 10:39 AM

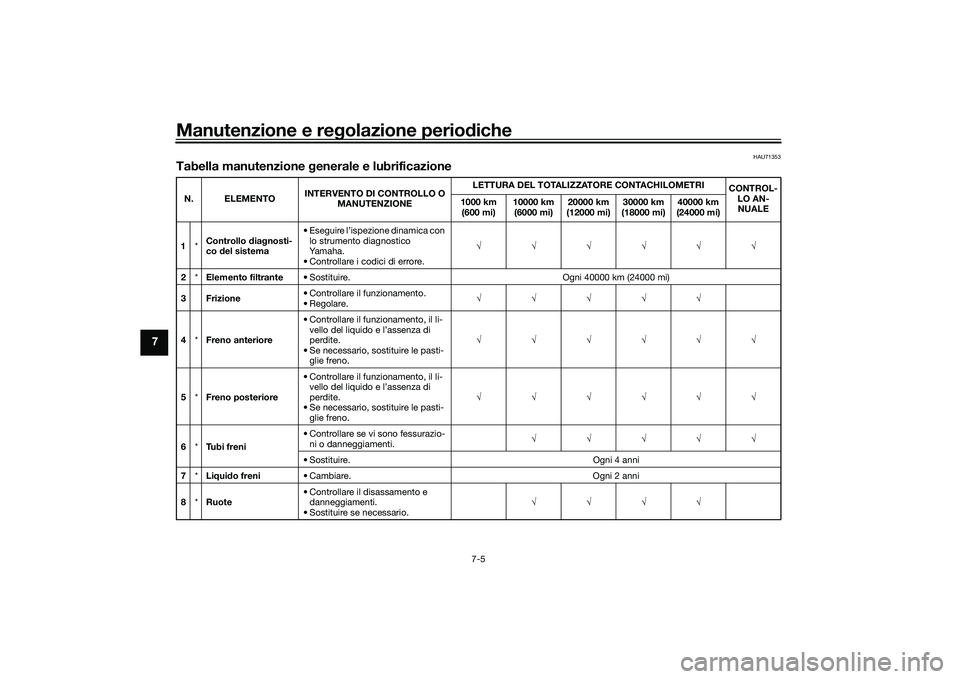

Page 86 of 136
Manutenzione e regolazione periodiche
7-5
7
HAU71353
Tabella manutenzione generale e lubrificazioneN. ELEMENTOINTERVENTO DI CONTROLLO O
MANUTENZIONE LETTURA DEL TOTALIZZATORE CONTACHILOMETRI
CONTROL-
LO AN-NUALE
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
1 *Controllo diagnosti-
co del sistema • Eseguire l’ispezione dinamica con
lo strumento diagnostico
Ya m a h a .
• Controllare i codici di errore.
2 *Elemento filtrante • Sostituire. Ogni 40000 km (24000 mi)
3Frizione • Controllare il funzionamento.
• Regolare.
4 *Freno anteriore • Controllare il funzionamento, il li-
vello del liquido e l’assenza di
perdite.
• Se necessario, sostituire le pasti- glie freno.
5 *Freno posteriore • Controllare il funzionamento, il li-
vello del liquido e l’assenza di
perdite.
• Se necessario, sostituire le pasti- glie freno.
6 *Tu b i f r e n i • Controllare se vi sono fessurazio-
ni o danneggiamenti.
• Sostituire. Ogni 4 anni
7 *Liquido freni • Cambiare. Ogni 2 anni
8 *Ruote • Controllare il disassamento e
danneggiamenti.
• Sostituire se necessario.
UB3LH1H0.book Page 5 Thursday, August 5, 2021 10:39 AM

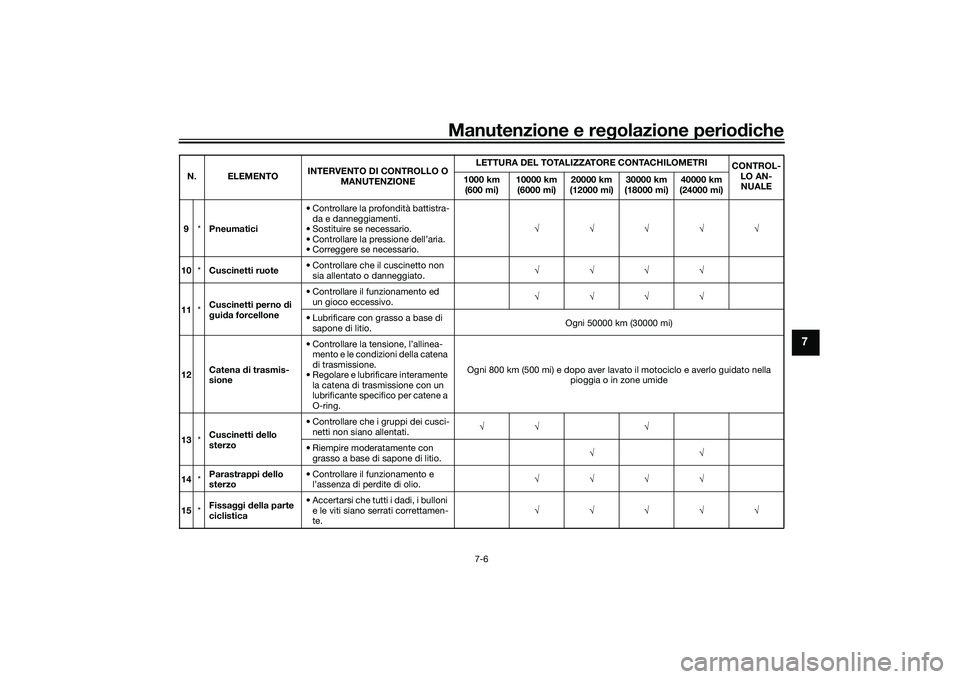

Page 87 of 136
Manutenzione e regolazione periodiche
7-6
7
9*Pneumatici • Controllare la profondità battistra-
da e danneggiamenti.
• Sostituire se necessario.
• Controllare la pressione dell’aria.
• Correggere se necessario.
10 *Cuscinetti ruote • Controllare che il cuscinetto non
sia allentato o danneggiato.
11 *Cuscinetti perno di
guida forcellone • Controllare il funzionamento ed
un gioco eccessivo.
• Lubrificare con grasso a base di sapone di litio. Ogni 50000 km (30000 mi)
12 Catena di trasmis-
sione • Controllare la tensione, l’allinea-
mento e le condizioni della catena
di trasmissione.
• Regolare e lubrificare interamente la catena di trasmissione con un
lubrificante specifico per catene a
O-ring. Ogni 800 km (500 mi) e dopo aver lavato
il motociclo e averlo guidato nella
pioggia o in zone umide
13 *Cuscinetti dello
sterzo • Controllare che i gruppi dei cusci-
netti non siano allentati.
• Riempire moderatamente con grasso a base di sapone di litio.
14 *Parastrappi dello
sterzo • Controllare il funzionamento e
l’assenza di perdite di olio.
15 *Fissaggi della parte
ciclistica • Accertarsi che tutti i dadi, i bulloni
e le viti siano serrati correttamen-
te.
N. ELEMENTO
INTERVENTO DI CONTROLLO O
MANUTENZIONE LETTURA DEL TOTALIZZATORE CONTACHILOMETRI
CONTROL-
LO AN-NUALE
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
UB3LH1H0.book Page 6 Thursday, August 5, 2021 10:39 AM

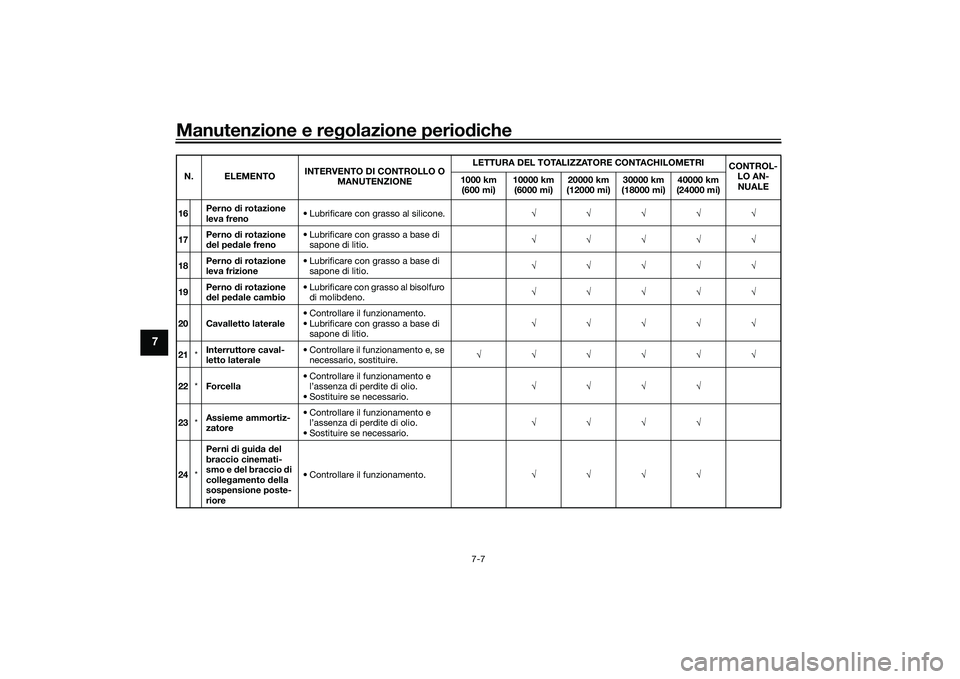

Page 88 of 136
Manutenzione e regolazione periodiche
7-7
7
16Perno di rotazione
leva freno • Lubrificare con grasso al silicone.
17 Perno di rotazione
del pedale freno • Lubrificare con grasso a base di
sapone di litio.
18 Perno di rotazione
leva frizione • Lubrificare con grasso a base di
sapone di litio.
19 Perno di rotazione
del pedale cambio • Lubrificare con grasso al bisolfuro
di molibdeno.
20 Cavalletto laterale • Controllare il funzionamento.
• Lubrificare con grasso a base di
sapone di litio.
21 *Interruttore caval-
letto laterale • Controllare il funzionamento e, se
necessario, sostituire.
22 *Forcella • Controllare il funzionamento e
l’assenza di perdite di olio.
• Sostituire se necessario.
23 *Assieme ammortiz-
zatore • Controllare il funzionamento e
l’assenza di perdite di olio.
• Sostituire se necessario.
24 *Perni di guida del
braccio cinemati-
smo e del braccio di
collegamento della
sospensione poste-
riore
• Controllare il funzionamento.
N. ELEMENTO
INTERVENTO DI CONTROLLO O
MANUTENZIONE LETTURA DEL TOTALIZZATORE CONTACHILOMETRI
CONTROL-
LO AN-NUALE
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)UB3LH1H0.book Page 7 Thursday, August 5, 2021 10:39 AM
Page 89 of 136

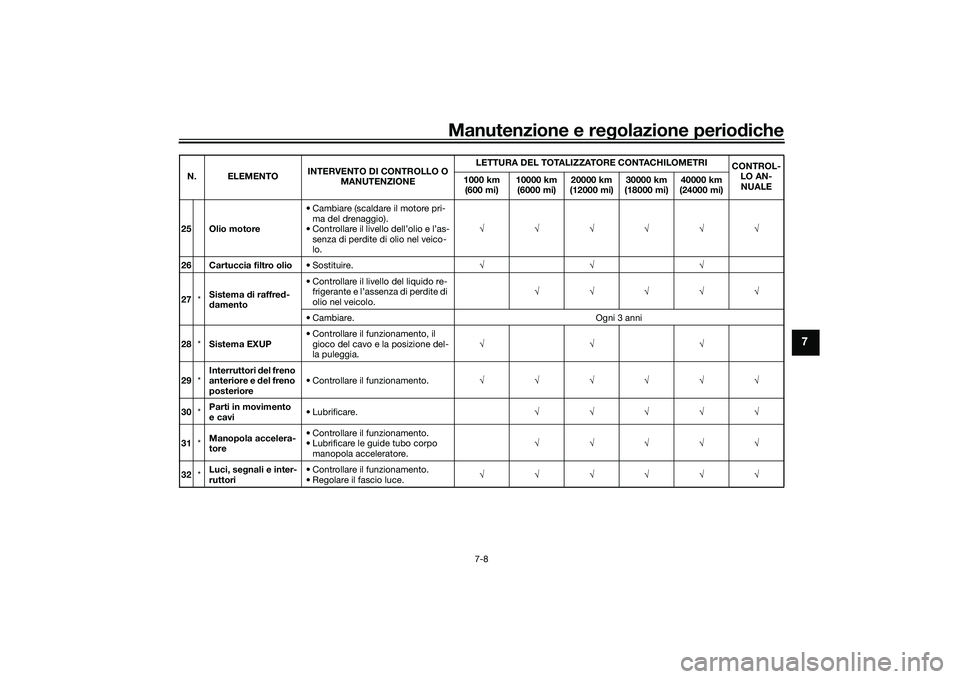

Manutenzione e regolazione periodiche
7-8
7
25 Olio motore• Cambiare (scaldare il motore pri-
ma del drenaggio).
• Controllare il livello dell’olio e l’as- senza di perdite di olio nel veico-
lo.
26 Cartuccia filtro olio • Sostituire.
27 *Sistema di raffred-
damento • Controllare il livello del liquido re-
frigerante e l’assenza di perdite di
olio nel veicolo.
• Cambiare. Ogni 3 anni
28 *Sistema EXUP • Controllare il funzionamento, il
gioco del cavo e la posizione del-
la puleggia.
29 *Interruttori del freno
anteriore e del freno
posteriore • Controllare il funzionamento.
30 *Parti in movimento
e cavi • Lubrificare.
31 *Manopola
accelera-
tore • Controllare il funzionamento.
• Lubrificare le guide tubo corpo
manopola acceleratore.
32 *Luci, segnali e inter-
ruttori • Controllare il funzionamento.
• Regolare il fascio luce.
N. ELEMENTO
INTERVENTO DI CONTROLLO O
MANUTENZIONE LETTURA DEL TOTALIZZATORE CONTACHILOMETRI
CONTROL-
LO AN-NUALE
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
UB3LH1H0.book Page 8 Thursday, August 5, 2021 10:39 AM
Page 90 of 136

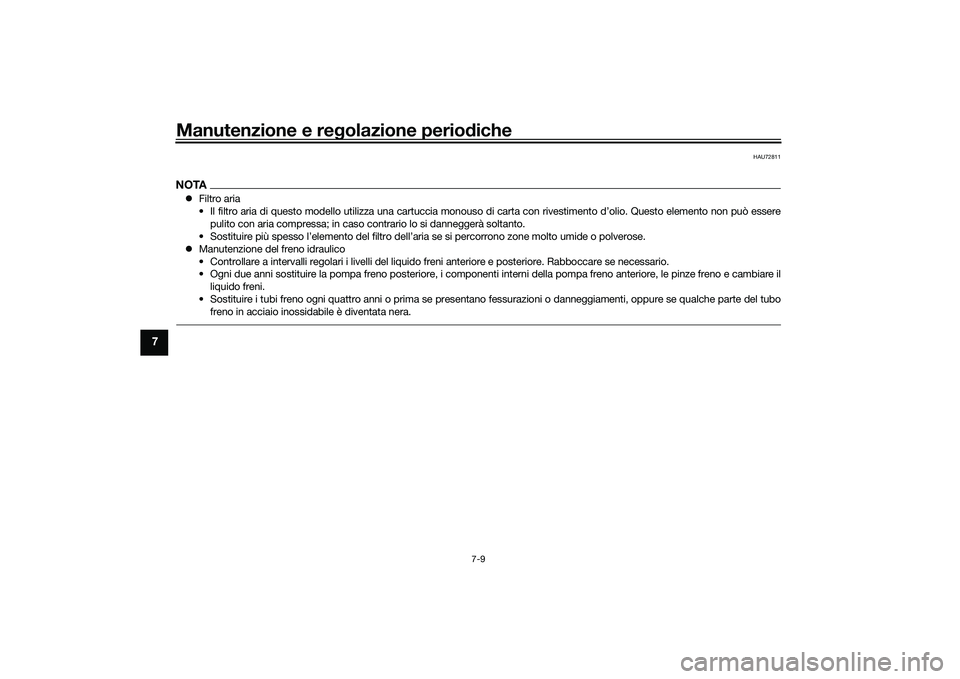

Manutenzione e regolazione periodiche
7-9
7
HAU72811
NOTAFiltro aria
• Il filtro aria di questo modello utilizza una cartuccia monouso di carta con rivestimento d’olio. Questo elemento non può esse re
pulito con aria compressa; in caso contrario lo si danneggerà soltanto.
• Sostituire più spesso l’elemento del filtro dell’aria se si percorrono zone molto umide o polverose.
Manutenzione del freno idraulico
• Controllare a intervalli regolari i livelli del liquido freni anteriore e posteriore. Rabboccare se necessario.
• Ogni due anni sostituire la pompa freno posteriore, i componenti interni della pompa freno anteriore, le pinze freno e cambiar e il
liquido freni.
• Sostituire i tubi freno ogni quattro anni o prima se presentano fessurazioni o danneggiamenti, oppure se qualche parte del tub o
freno in acciaio inossidabile è diventata nera.
UB3LH1H0.book Page 9 Thursday, August 5, 2021 10:39 AM
