Caractéristiques particulières
3-4
3
Conditions pour un passage à un rap-
port supérieur Vitesse du véhicule d’au moins
20 km/h (12 mi/h)
 Régime moteur d’au moins
2200 tr/mn
 Accélération (gaz ouverts)
Conditions pour un rétrogradage  Vitesse du véhicule d’au moins
20 km/h (12 mi/h)
 Régime moteur d’au moins
2000 tr/mn
 Régime moteur suffisamment éloigné
de la zone rouge
 Décélération et gaz coupésN.B.Il est possible de régler QS et QS
individuellement.
 Pour passer au point mort ou passer
une vitesse à partir du point mort, il est
nécessaire d’utiliser le levier d’em-
brayage.LIF
Le système de contrôle du décollage de la
roue avant réduit la vitesse à laquelle la
roue avant continue à se lever lors d’une
forte accélération, telle que lors des démar-
rages ou d’une sortie de virage. Lorsque le décollage de la roue avant est détecté, la
puissance du moteur est régulée pour ra-
lentir le décollage de la roue avant tout en
offrant une accélération correcte.
BC
Le système de commande de frein régule la
pression du frein hydraulique pour les
roues avant et arrière lorsque les freins sont
serrés et qu’un blocage de roue est dé-
tecté. Le système présente deux réglages.
BC1 est l’ABS standard, qui règle la pres-
sion du frein en fonction de la vitesse du vé-
hicule et des données de vitesse de rota-
tion des roues. BC1 est conçu pour
s’enclencher et maximiser le freinage lors-
que le véhicule est à la verticale.
BC2 utilise des données supplémentaires
de l’IMU pour réguler la puissance de frei-
nage appliquée dans les virages afin de
supprimer le patinage
latéral des roues.
AVERTISSEMENT
FWA20891
Le système de commande du frein ne
remplace pas l’utilisation de techniques
appropriées de conduite et de freinage.
Le système de commande du frein ne
peut pas empêcher toutes les pertes
d’adhérence dues à un surfreinage en
cas de vitesse excessive ou à un pati-
nage latéral des roues lors d’un freinage
sur des surfaces glissantes.ERS (YZF-R1M)
La suspension de course électronique par
ÖHLINS
® comprend une interface de ré-
glage en fonction de l’objectif (OBTi) pour
des modifications de réglage simplifiées,
en fonction de la situation, des modes de
commande automatiques de la suspen-
sion. De plus, elle présente des modes ma-
nuels qui permettent un réglage fin classi-
que de la suspension. Le système ERS est
commandé par le SCU qui peut régler indé-
pendamment les forces d’amortissement
des courses de compression et de détente
des suspensions avant et arrière. Les
modes automatiques règlent les forces
d’amortissement de la suspension en fonc-
tion de l’état de la route.
ABS
BC1/BC2 BC2 BC2
UB3LF1F0.book Page 4 Thursday, August 5, 2021 8:01 AM

Caractéristiques particulières
3-5
3
FAU66314
GlossaireABS - Anti-lock Brake System (Système
ABS (antiblocage des roues))
ABS ECU - Anti-lock Brake System Elec-
tronic Control Unit (Boîtier de commande
électronique du système ABS)
BC - Brake Control (Commande de frein)
CCU - Communication Control Unit (Bloc
de commande de la communication)
EBM - Engine Brake Management (Gestion
du frein moteur)
ECU - Engine Control Unit (Bloc de com-
mande du moteur)
ERS - Electronic Racing Suspension (Sus-
pension électronique de course)
GPS - Global Positioning System (Système
de positionnement par satellite)
IMU - Inertial Measurement Unit (Mesureur
inertiel)
LCS - Launch Control System (Système de
contrôle des départs)
LIF - Lift Control System (Système de con-
trôle du décollage de la roue avant)
PWR - Power delivery mode (Mode de
puissance)
SC - Stability Control (Contrôle de la stabi-
lité)
SCS - Slide Control System (Système de
contrôle de la stabilité)
SCU - Suspension Control Unit (Bloc de
commande de la suspension)YRC - Yamaha Ride Control (Réglage de la
suspension)UB3LF1F0.book Page 5 Thursday, August 5, 2021 8:01 AM

Caractéristiques particulières
3-6
3
FAU66912

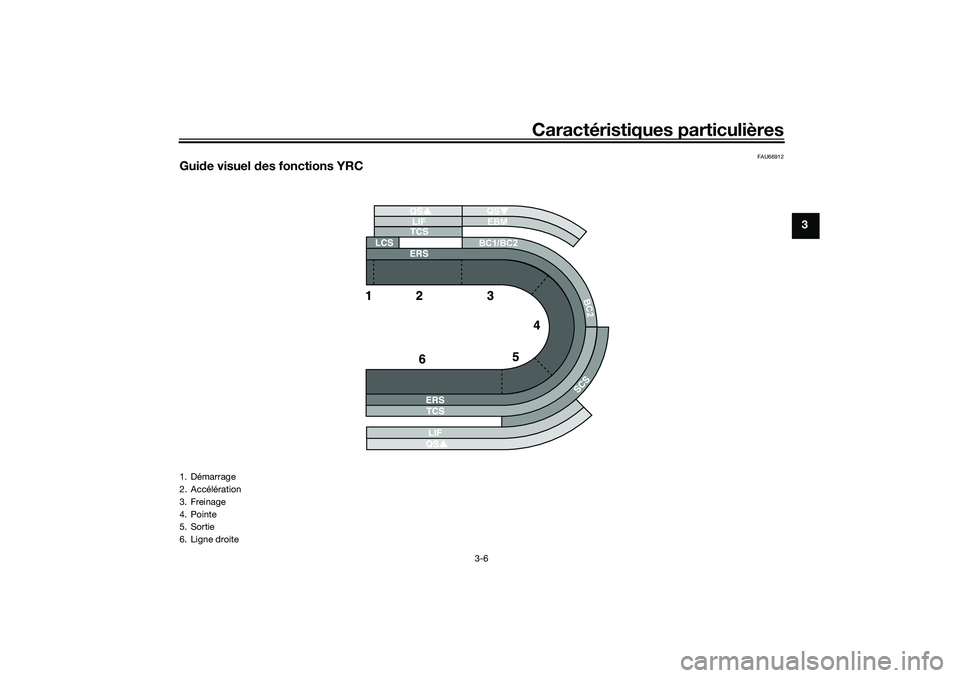

Guide visuel des fonctions YRC
BC2
EBM
BC1/BC2
1. Démarrage
2. Accélération
3. Freinage
4. Pointe
5. Sortie
6. Ligne droite
UB3LF1F0.book Page 6 Thursday, August 5, 2021 8:01 AM

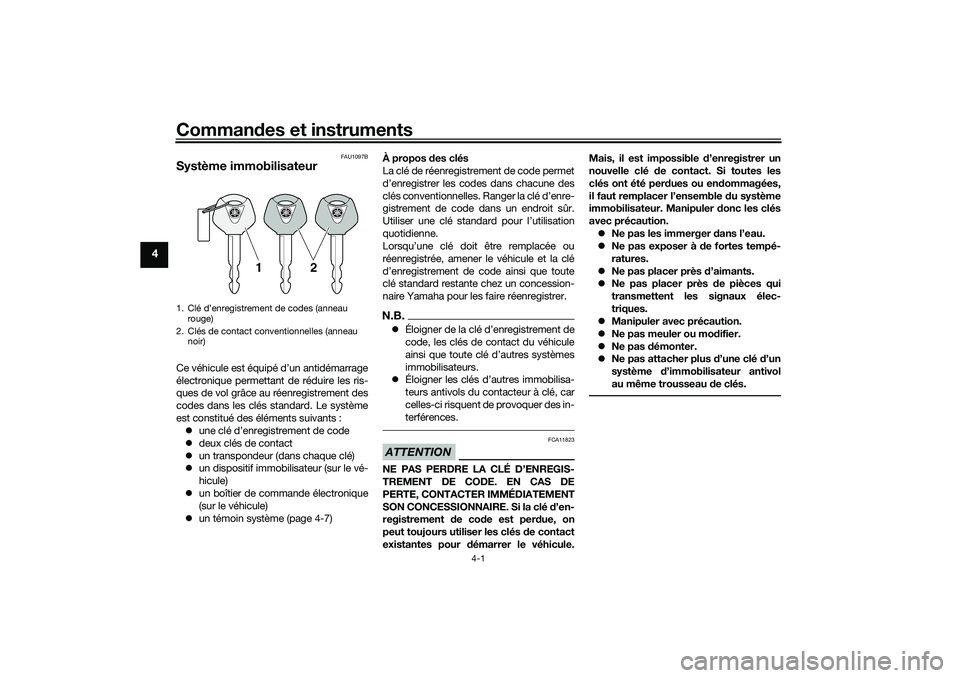

Commandes et instruments
4-1
4
FAU1097B
Système immobilisateurCe véhicule est équipé d’un antidémarrage
électronique permettant de réduire les ris-
ques de vol grâce au réenregistrement des
codes dans les clés standard. Le système
est constitué des éléments suivants : une clé d’enregistrement de code
 deux clés de contact
 un transpondeur (dans chaque clé)
 un dispositif immobilisateur (sur le vé-
hicule)
 un boîtier de commande électronique
(sur le véhicule)
 un témoin système (page 4-7) À propos des clés
La clé de réenregistrement de code permet
d’enregistrer les codes dans chacune des
clés conventionnelles. Ranger la clé d’enre-
gistrement de code dans un endroit sûr.
Utiliser une clé standard pour l’utilisation
quotidienne.
Lorsqu’une clé doit être remplacée ou
réenregistrée, amener le véhicule et la clé
d’enregistrement de code ainsi que toute
clé standard restante chez un concession-
naire Yamaha pour les faire réenregistrer.
N.B.
Éloigner de la clé d’enregistrement de
code, les clés de contact du véhicule
ainsi que toute clé d’autres systèmes
immobilisateurs.
 Éloigner les clés d’autres immobilisa-
teurs antivols du contacteur à clé, car
celles-ci risquent de provoquer des in-
terférences.ATTENTION
FCA11823
NE PAS PERDRE LA CLÉ D’ENREGIS-
TREMENT DE CODE. EN CAS DE
PERTE, CONTACTER IMMÉDIATEMENT
SON CONCESSIONNAIRE. Si la clé d’en-
registrement de code est perdue, on
peut toujours utiliser les clés de contact
existantes pour démarrer le véhicule. Mais, il est impossible d’enregistrer un
nouvelle clé de contact. Si toutes les
clés ont été perdues ou endommagées,
il faut remplacer l’ensemble du système
immobilisateur. Manipuler donc les clés
avec précaution.
 Ne pas les immerger dans l’eau.
 Ne pas exposer à de fortes tempé-
ratures.
 Ne pas placer près d’aimants.
 Ne pas placer près de pièces qui
transmettent les signaux élec-
triques.
 Manipuler avec précaution.
 Ne pas meuler ou modifier.
 Ne pas démonter.
 Ne pas attacher plus d’une clé d’un
système d’immobilisateur antivol
au même trousseau de clés.
1. Clé d’enregistrement de codes (anneau
rouge)
2. Clés de contact conventionnelles (anneau noir)UB3LF1F0.book Page 1 Thursday, August 5, 2021 8:01 AM

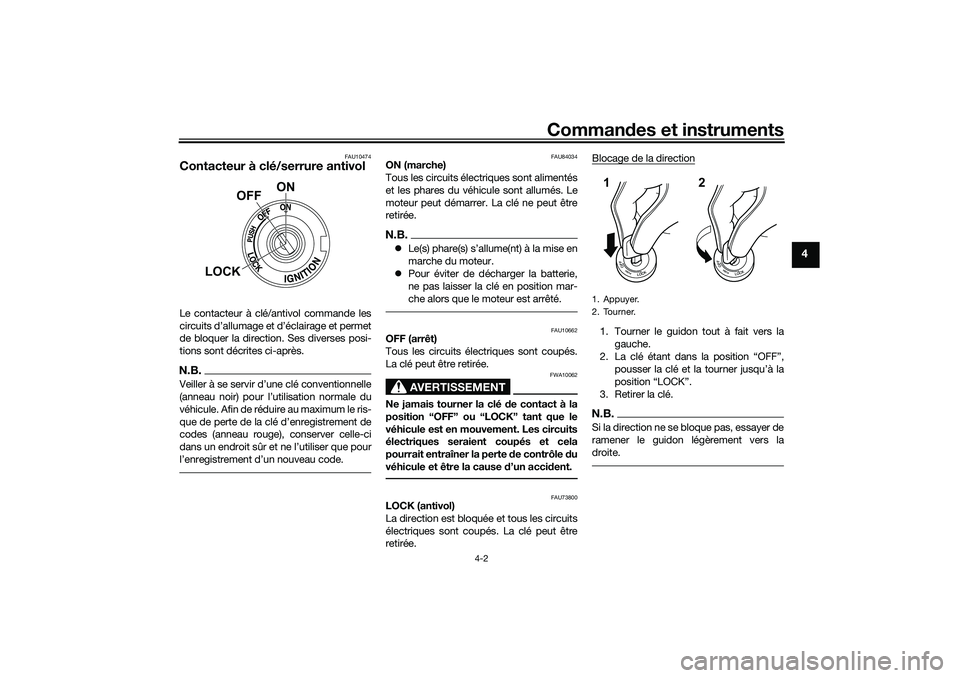

Commandes et instruments
4-2
4
FAU10474
Contacteur à clé/serrure antivolLe contacteur à clé/antivol commande les
circuits d’allumage et d’éclairage et permet
de bloquer la direction. Ses diverses posi-
tions sont décrites ci-après.N.B.Veiller à se servir d’une clé conventionnelle
(anneau noir) pour l’utilisation normale du
véhicule. Afin de réduire au maximum le ris-
que de perte de la clé d’enregistrement de
codes (anneau rouge), conserver celle-ci
dans un endroit s

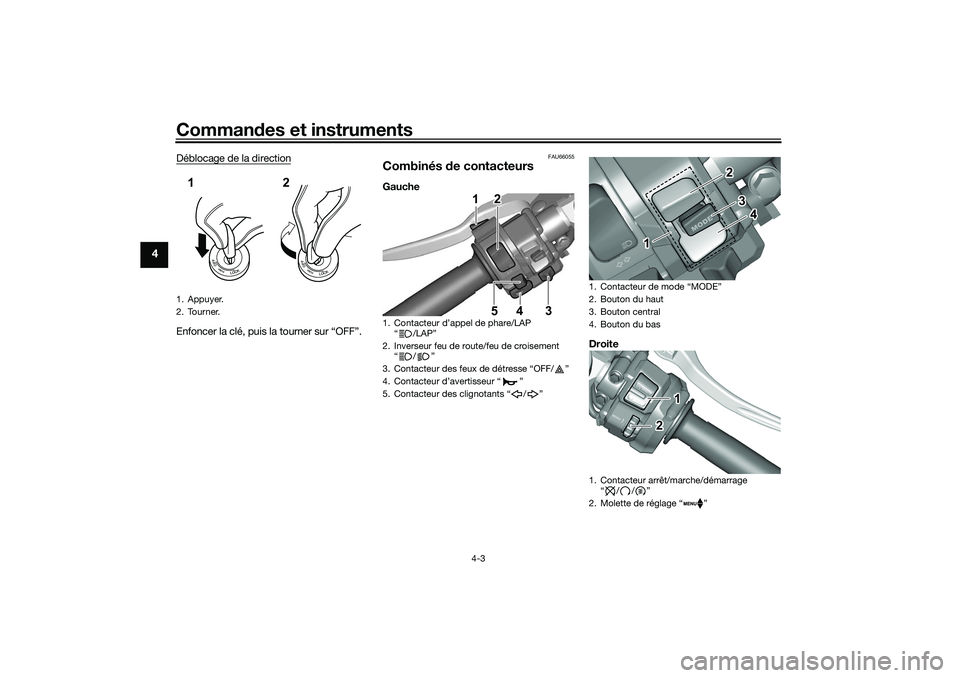

Commandes et instruments
4-3
4
Déblocage de la directionEnfoncer la clé, puis la tourner sur “OFF”.
FAU66055
Combinés de contacteursGaucheDroite
1. Appuyer.
2. Tourner.12
1. Contacteur d

Commandes et instruments
4-4
4
FAU66091
Contacteur Pass/LAP “ /LAP”
Appuyer sur ce contacteur pour allumer les
phares et marquer le début de chaque tour
lorsque le chronomètre est utilisé.
FAU12402
Inverseur feu de route/feu de croise-
ment “ / ”
Placer ce contacteur sur “ ” pour allumer
le feu de route et sur “ ” pour allumer le
feu de croisement.
FAU66040
Contacteur des clignotants “ / ”
Pour signaler un virage à droite, pousser ce
contacteur vers la position “ ”. Pour si-
gnaler un virage à gauche, pousser ce
contacteur vers la position “ ”. Une fois
relâché, le contacteur retourne à sa posi-tion centrale. Pour éteindre les clignotants,
appuyer sur le contacteur après que celui-
ci est revenu à sa position centrale.
FAU66030
Contacteur d’avertisseur “ ”
Appuyer sur ce contacteur afin de faire re-
tentir l’avertisseur.
FAU66061
Contacteur arrêt/marche/démarrage
“//”
Pour lancer le moteur à l’aide du démar-
reur, placer ce contacteur sur “ ”, puis
appuyer sur le côté “ ” du contacteur.
Avant de mettre le moteur en marche, il
convient de lire les instructions de mise en
marche figurant à la page 6-2.
En cas d’urgence, comme par exemple,
lors d’un renversement du véhicule ou d’un
blocage de câble des gaz, placer ce
contacteur sur “ ” afin de couper le mo-
teur.
FAU88273
Contacteur des feux de détresse
“OFF/ ”
Utiliser ce contacteur pour allumer les feux
de détresse (clignotement simultané de
tous les clignotants).
Les feux de détresse
s’utilisent en cas d’urgence ou pour avertir les autres automobilistes du stationnement
du véhicule à un endroit pouvant représen-
ter un danger.
Les feux de détresse ne peuvent être allu-
més ou éteints que lorsque le contacteur à
clé est en position “ON”. Le contacteur à
clé peut être tourné en position “OFF” ou
“LOCK” et les feux de détresse continue-
ront à clignoter. Pour éteindre les feux de
détresse, tourner le contacteur à clé en po-
sition “ON” et actionner à nouveau le
contacteur des feux de détresse.
ATTENTION
FCA10062
Ne pas laisser les feux de détresse trop
longtemps allumés lorsque le moteur est
coupé, car la batterie pourrait se dé-
charger.
FAU88401
Contacteur de mode “MODE”
Utiliser le contacteur de mode pour chan-
ger de mode YRC ou modifier les réglages
PWR, TCS, SCS et EBM à partir de l’écran
principal. Ce contacteur comporte trois
boutons.
Bouton du haut
- appuyer sur ce bouton
pour modifier le réglage YRC sélectionné
par un réglage plus haut.
UB3LF1F0.book Page 4 Thursday, August 5, 2021 8:01 AM

Commandes et instruments
4-5
4
Bouton central - appuyer sur ce bouton
pour faire défiler de gauche à droite les élé-
ments MODE, PWR, TCS, SCS et EBM.
Bouton du bas - appuyer sur ce bouton
pour modifier le réglage YRC sélectionné
par un réglage plus bas.N.B. Le bouton central est également uti-
lisé pour activer le système de con-
trôle des départs. Lorsque l’icône LCS
est grise, appuyer sur le bouton cen-
tral et le maintenir enfoncé. L’icône
LCS clignote et devient blanche lors-
que le système est activé.
 Le système de contrôle de la traction
ne peut être désactivé qu’à partir de
l’écran principal. Sélectionner TCS à
l’aide du bouton central, puis appuyer
sur le bouton du haut et le maintenir
enfoncé jusqu’à l’affichage de TCS
OFF (TCS désactivé). Utiliser le bou-
ton du bas pour activer de nouveau le
système de contrôle de la traction.
 Lorsque le système de régulation anti-
patinage est désactivé, les systèmes
SCS, LCS et LIF sont également dé-
sactivés pour tous les modes YRC. 
Se référer à la section “YRC Setting” à
la page 4-16 pour plus d’informations
sur la personnalisation des modes
YRC et le réglage des éléments YRC.
FAU66100
Molette de réglage “ ”
Lorsque l’écran principal est réglé sur
STREET MODE, utiliser la molette pour
faire défiler et réinitialiser les informations
affichées.
Lorsque l’écran principal est réglé sur
TRACK MODE, utiliser la molette pour faire
défiler et réinitialiser les informations affi-
chées et activer le chronomètre.
Une fois que l’écran MENU est affiché, uti-
liser la molette pour parcourir les modules
de réglage et apporter des modifications.
Actionner la molette comme suit.
Rotation vers le haut - faire tourner la mo-
lette vers le haut pour faire défiler les infor-
mations vers le haut/vers la gauche pour
augmenter une valeur.
Rotation vers le bas - faire tourner la mo-
lette vers le bas pour faire défiler les infor-
mations vers le bas/vers la droite pour dimi-
nuer une valeur.
Pression rapide - appuyer brièvement sur
la molette pour effectuer des sélections et
les confirmer. Pression longue
- appuyer sur la molette
pendant une seconde pour réinitialiser les
informations affichées ou pour accéder à
l’écran MENU et le quitter.
N.B. Voir page 4-9 pour plus d’informations
sur l’écran principal et ses fonctions.
 Voir page 4-15 pour plus d’informa-
tions sur l’écran MENU et la procé-
dure de modification des réglages.
UB3LF1F0.book Page 5 Thursday, August 5, 2021 8:01 AM

Commandes et instruments
4-6
4
FAU4939R
Voyants et témoins d’alerte
FAU88280
Témoins des clignotants “ ” et “ ”
Chaque témoin clignote lorsque son cli-
gnotant correspondant clignote.
FAU88300
Témoin de point mort “ ”
Ce témoin s’allume lorsque la boîte de vi-
tesses est au point mort.
FAU88310
Témoin de feu de route “ ”
Ce témoin s’allume lorsque la position feu
de route du phare est sélectionnée.
FAU88320
Témoin d’alerte du niveau de carburant
“”
Ce témoin d’alerte s’allume lorsqu’il reste
moins de 3.0 L (0.79 US gal, 0.66 Imp.gal)
de carburant dans le réservoir. Quand ce
témoin s’allume, il convient de refaire le
plein dès que possible.
Il est possible de contrôler le circuit élec-
trique du témoin d’alerte en démarrant le
véhicule. Le témoin d’alerte devrait s’allu-
mer pendant quelques secondes, puis
s’éteindre.N.B.Si le témoin d’alerte ne s’allume pas du
tout, reste allumé après avoir fait le plein ou
ne cesse de clignoter, faire contrôler le vé-
hicule par un concessionnaire Yamaha.
FAU88331
Témoin de défaillance (MIL) “ ”
Ce témoin s’allume ou clignote lorsqu’un
problème est détecté au niveau du moteur
ou d’un autre système de commande du
véhicule. Dans ce cas, il convient de faire
vérifier le système embarqué de diagnostic
de pannes par un concessionnaire
Yamaha. Il est possible de contrôler le cir-
cuit électrique du témoin d’alerte en dé-
marrant le véhicule. Le témoin doit s’allu-
mer pendant quelques secondes, puis
s’éteindre. Si le témoin ne s’allume pas au
démarrage du véhicule ou s’il reste allumé,
il convient de faire contrôler le véhicule par
un concessionnaire Yamaha.ATTENTION
FCA26820
S i le M IL se m e t à c li g n o te r, ré d ui re le r é -
gime du moteur pour éviter d’endomma-
ger le système d’échappement.N.B.Le moteur est contrôlé avec précision par le
système de diagnostic embarqué pour dé-
tecter les détériorations ou les défaillances
du système de contrôle des émissions. Le
MIL peut par conséquent s’allumer ou cli-
gnoter en cas de modifications apportées
au véhicule, de manque d’entretien ou
1. Témoin d’alerte du niveau de carburant “”
2. Témoin d’alerte de pression d’huile et de température du liquide de
refroidissement “ ”
3. Témoin d’alerte du système auxiliaire “ ”
4. Témoin de contrôle de la stabilité “ ”
5. Témoin de changement de vitesse “ ”
6. Témoin de feu de route “ ”
7. Témoin d’alerte du système ABS “ ”
8. Témoin de défaillance “ ”
9. Témoin des clignotants droits “ ”
10.Témoin des clignotants gauches “ ”
11.Témoin du point mort “ ”
12.Témoin de l’immobilisateur antivol “ ”
ABS
1 2
GPSN
LCSQS
LIF 2
ODO123456 TRIP-1
1234.5
1000 r/min
km
km
km/h
10:
00
MODE-APWR 1TCS 3SCS 2EBM 1T-2
5
12
6
7
9
8
1012
11
3
4
UB3LF1F0.book Page 6 Thursday, August 5, 2021 8:01 AM

Commandes et instruments
4-7
4
d’utilisation excessive ou inappropriée de
la moto. Pour prévenir cette situation, ob-
server les précautions suivantes : Ne pas essayer de modifier le logiciel
du boîtier de commande du moteur.
 Ne pas ajouter d’accessoires élec-
triques qui interfèrent avec la com-
mande du moteur.
 Ne pas utiliser d’accessoires ou de
pièces de rechange tels que suspen-
sion, bougies, injecteurs, système
d’échappement, etc.
 Ne pas modifier les spécifications de
la transmission (chaîne, pignons,
roues, pneus, etc.).
 Ne pas retirer ou modifier le capteur
d’O2, le système d’admission d’air ou
les pièces de l’échappement (cataly-
seur ou EXUP, etc.).
 Entretenir correctement la chaîne de
transmission.
 Maintenir une pression de gonflage
correcte.
 Maintenir une hauteur de la pédale de
frein correcte pour empêcher le frein
arrière de frotter.
 Ne pas utiliser le véhicule de manière
extrême. Par exemple, ouverture et
fermeture répétée ou excessive des gaz, course, grillages, cabrés, utilisa-
tion excessive du demi-embrayage,
etc.
FAU88342
Témoin d’alerte du système ABS “ ”
En mode de fonctionnement normal, le té-
moin d’alerte du système ABS s’allume au
démarrage du véhicule et s’éteint lorsque la
vitesse atteint ou dépasse 10 km/h (6 mi/h).N.B.Si le témoin d’alerte ne fonctionne pas
comme spécifié ci-dessus ou s’il s’allume
pendant la conduite, il est possible que le
système ABS ne fonctionne pas correcte-
ment. Faire contrôler le véhicule par un
concessionnaire Yamaha dès que possi-
ble.
AVERTISSEMENT
FWA16043
Si le témoin d’alerte du système ABS ne
s’éteint pas lorsque la vitesse atteint
10 km/h (6 mi/h) ou si le témoin d’alerte
s’allume pendant la conduite :
 Faire extrêmement attention pour
éviter un éventuel blocage des
roues au cours d’un freinage d’ur-
gence. 
Faire contrôler le véhicule par un
concessionnaire Yamaha dès que
possible.
FAU67434
Témoin de changement de vitesse “ ”
Ce témoin s’allume lorsque le passage à
une vitesse supérieure est nécessaire. Les
régimes du moteur auxq uels il s’allume ou
s’éteint peuvent être réglés. (Voir page
4-26.)N.B.Lorsque le véhicule est démarré, ce témoin
doit s’allumer pendant quelques secondes
puis s’éteindre. Si le témoin ne s’allume pas
ou s’il reste allumé, fa ire contrôler le véhi-
cule par un concessionnaire Yamaha.
FAU88350
Témoin du système antidémarrage “ ”
Le témoin clignote en continu après que le
contacteur à clé a été désactivé et après
30 secondes, signalant ainsi l’armement du
système antidémarrage. Le témoin s’éteint
après 24 heures, mais l’immobilisateur an-
tivol reste toutefois armé.
UB3LF1F0.book Page 7 Thursday, August 5, 2021 8:01 AM
