YAMAHA YZF-R125 2016 Manuale de Empleo (in Spanish)

Especificaciones
8-2
8
Transmisión:
Relación de reducción primaria:
73/24 (3.042)
Transmisión final:
Cadena
Relación de reducción secundaria:
48/14 (3.429)
Tipo de transmisión:
Velocidad 6, engrane constante
Operación:
Operación con pie izquierdo
Relación de engranajes:
1a:
34/12 (2.833)
2a:
30/16 (1.875)
3a:
30/22 (1.364)
4a:
24/21 (1.143)
5a:
22/23 (0.957)
6a:
21/25 (0.840)
Chasis:
Tipo de bastidor:
Semi doble cuna
Ángulo del eje delantero:
25.00 grados
Base del ángulo de inclinación:
89 mm (3.5 in)
Neumático delantero:
Tipo:
Sin cámara
Tamaño:
100/80-17 M/C 52H(PIRELLI)-
52S(MICHELIN)
Fabricante/modelo:
PIRELLI/SPORT DEMON
Fabricante/modelo:
MICHELIN/PILOT STREET
Neumático trasero:
Tipo:
Sin cámara
Tamaño:
130/70-17 M/C 62H(PIRELLI)-
62S(MICHELIN)
Fabricante/modelo:
PIRELLI/SPORT DEMONFabricante/modelo:
MICHELIN/PILOT STREET
Carga:
Carga máxima:
180 kg (397 lb)
(Peso total del conductor, el pasajero, el
equipaje y los accesorios)
Presión de aire del neumático (medida
en neumáticos en frío):
Condiciones de carga:
0–90 kg (0–198 lb)
Delantero:
180 kPa (1.80 kgf/cm², 26 psi)
Trasero:
200 kPa (2.00 kgf/cm², 29 psi)
Condiciones de carga:
90–180 kg (198–397 lb)
Delantero:
180 kPa (1.80 kgf/cm², 26 psi)
Trasero:
225 kPa (2.25 kgf/cm², 33 psi)
Rueda delantera:
Tipo de rueda:
Rueda de fundición
Tamaño de la llanta:
17xMT2.75
Rueda trasera:
Tipo de rueda:
Rueda de fundición
Tamaño de la llanta:
17 x MT3.75
Freno delantero:
Tipo:
Freno de disco sencillo
Operación:
Operación con mano derecha
Líquido de frenos especificado:
DOT 4
Freno trasero:
Tipo:
Freno de disco sencillo
Operación:
Operación con pie derecho
Líquido de frenos especificado:
DOT 4
Suspensión delantera:
Tipo:
Horquilla telescópica
Tipo de muelle/amortiguador:
Muelle helicoidal / amortiguador de aceite
U5D7S6S0.book Page 2 Thursday, June 18, 2015 2:13 PM

Especificaciones
8-3
8
Trayectoria de la rueda:
130 mm (5.1 in)
Suspensión trasera:
Tipo:
Basculante (suspensión de unión)
Tipo de muelle/amortiguador:
Muelle helicoidal / amortiguador de aceite
Trayectoria de la rueda:
114 mm (4.5 in)
Sistema eléctrico:
Sistema de tensión:
12 V
Sistema de encendido:
TCI
Sistema estándar:
Magneto CA
Batería:
Modelo:
12N5.5-4A / YUASA
Voltaje, capacidad:
12 V, 5.5 Ah
Faro delantero:
Tipo de bombilla:
Bombilla halógena
Voltaje, potencia de la bombilla ×
cantidad:
Faro delantero:
12 V, 55.0 W × 2
Luz de freno y posterior:
LED
Luz de intermitencia delantera:
12 V, 10.0 W × 2
Luz de intermitencia trasera:
12 V, 10.0 W × 2
Luz auxiliar:
12 V, 5.0 W × 2
Luz de la matrícula:
12 V, 5.0 W × 1
Luz de instrumentos:
LED
Luz indicadora de punto muerto:
LED
Luz indicadora de luz de carretera:
LED
Luz indicadora de intermitencia:
LED
Luz de aviso del nivel de gasolina:
LED
Luz de aviso de avería en el motor:
LEDLuz de aviso del sistema ABS:
LED (YZF-R125A)
Fusible:
Fusible principal:
20.0 A
Fusible del faro:
15.0 A
Fusible del sistema de intermitencia:
7.5 A
Fusible de encendido:
7.5 A
Fusible del motor del ventilador del radiador:
5.0 A
Fusible de la unidad de control del sistema
ABS:
10.0 A (YZF-R125A)
Fusible del motor del sistema ABS:
30.0 A (YZF-R125A)
Fusible del solenoide del ABS:
20.0 A (YZF-R125A)
Fusible de repuesto:
10.0 A
U5D7S6S0.book Page 3 Thursday, June 18, 2015 2:13 PM

Información para el consumidor
9-1
9
SAU40793
Números de identificación
Anote el número de identificación del vehí-
culo y los datos de la etiqueta del modelo
en los espacios previstos más abajo para
utilizarlos como referencia cuando solicite
repuestos a un concesionario Yamaha o en
caso de robo del vehículo.
NÚMERO DE IDENTIFICACIÓN DEL
VEHÍCULO:
INFORMACIÓN DE LA ETIQUETA DEL
MODELO:
SAU26401Número de identificación del vehículo
El número de identificación del vehículo
está grabado en el tubo de dirección. Anote
este número en el espacio previsto.
NOTA
El número de identificación del vehículo sir-
ve para identificar la motocicleta y puede
utilizarse para registrarla ante las autorida-
des de su localidad a efectos de matricula-
ción.
SAU26471Etiqueta del modelo
La etiqueta del modelo está pegada en el
bastidor debajo del asiento del conductor.
(Véase la página 3-18). Anote los datos que
figuran en esta etiqueta en el espacio pre-
visto. Necesitará estos datos cuando soli-
cite repuestos a un concesionario Yamaha.

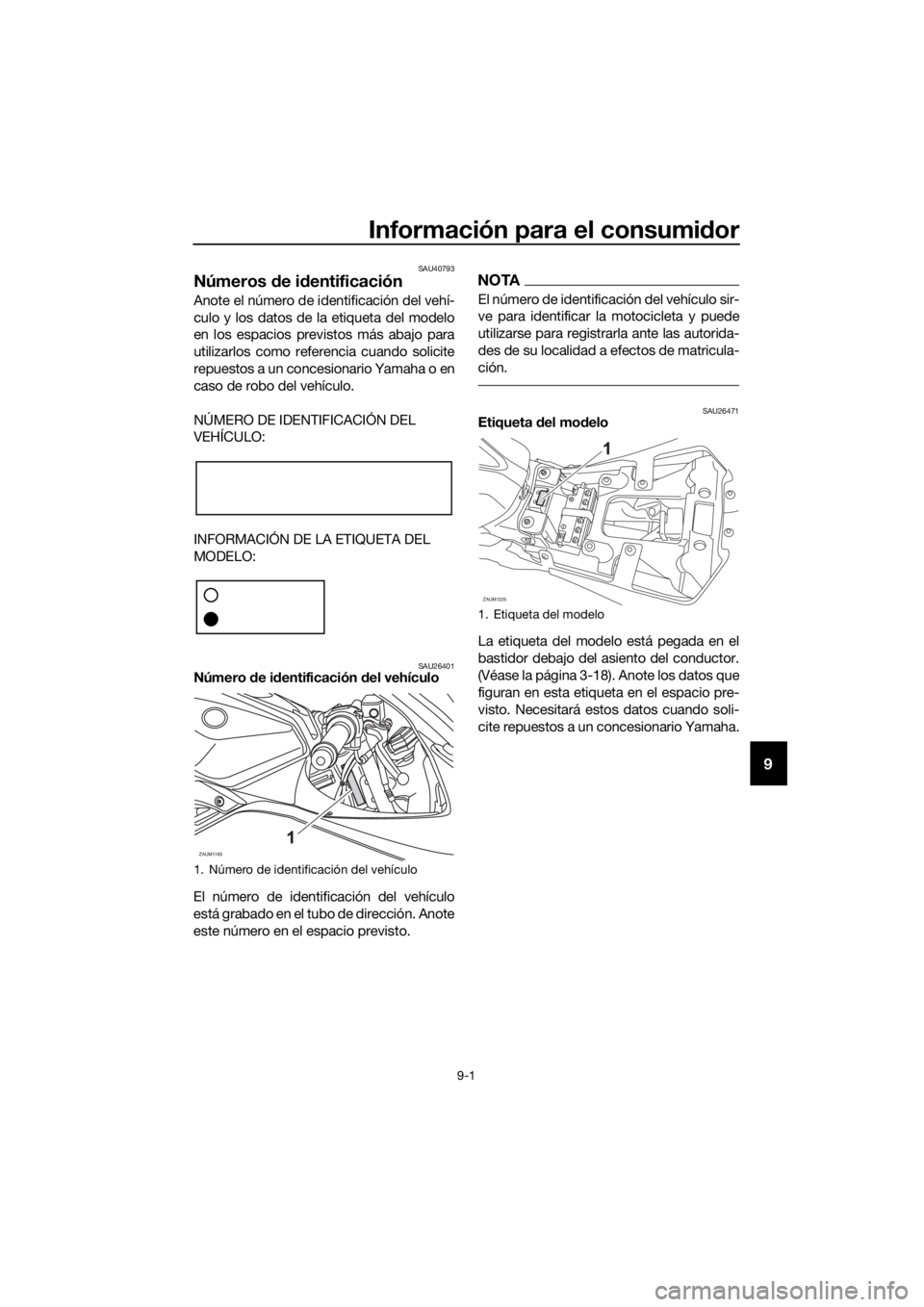

1. Número de identificación del vehículo
ZAUM1195
INFOINFO
1. Etiqueta del modelo
ZAUM1225
U5D7S6S0.book Page 1 Thursday, June 18, 2015 2:13 PM

10-1
10
Index
A
ABS (modelos con ABS) ....................... 3-14
Aceite del motor y filtro de aceite ......... 6-12
Almacenamiento ..................................... 7-4
Apoyo de la motocicleta ....................... 6-39
Arranque del motor ................................. 5-2
Asiento del conductor........................... 3-18
B
Batería................................................... 6-33
Bombilla de la luz de la matrícula,
cambio................................................ 6-38
Bombilla del faro, cambio ..................... 6-36
Bombilla del intermitente, cambio ........ 6-38
Bombilla de una luz de posición,
cambio................................................ 6-37
Bujía, comprobación............................. 6-10
C
Caballete lateral .................................... 3-19
Caballete lateral, comprobación y
engrase ............................................... 6-31
Cables, comprobación y engrase ......... 6-29
Cadena de transmisión, limpieza y
engrase ............................................... 6-28
Cambio ................................................... 5-3
Carenados y panel, desmontaje y
montaje................................................. 6-8
Catalizador............................................ 3-17
Cojinetes de las ruedas,
comprobación .................................... 6-33
Color mate, precaución .......................... 7-1
Combustible ......................................... 3-16
Comprobación y engrase del pedal
de freno .............................................. 6-30
Conmutador de la luz de cruce/
carretera ............................................. 3-11
Consumo de gasolina, consejos para
reducirlo................................................ 5-4
Cuadros de identificación de averías ... 6-43
Cuidados ................................................ 7-1
D
Dirección, comprobación ..................... 6-32
E
Especificaciones ..................................... 8-1
Estacionamiento ..................................... 5-5
Etiqueta del modelo ................................ 9-1
F
Filtro de aire y tubo de drenaje,
cambio y limpieza............................... 6-16
Fusibles, cambio ................................... 6-35
H
Holgura de la válvula ............................ 6-18
Horquilla delantera, comprobación ...... 6-32
I
Identificación de averías....................... 6-42
Indicador multifunción ............................ 3-3
Información relativa a la seguridad ........ 1-1
Interruptor de arranque ........................ 3-11
Interruptor de intermitencia .................. 3-11
Interruptor de la bocina ........................ 3-11
Interruptor de paro del motor ............... 3-11
Interruptor de ráfagas........................... 3-11
Interruptores de la luz de freno ............ 6-24
Interruptores del manillar ..................... 3-11
Interruptor Info ..................................... 3-11
Interruptor principal/Bloqueo de la
dirección .............................................. 3-1
J
Juego de herramientas........................... 6-2
Juego de la cadena de transmisión ..... 6-27
Juego de la maneta de freno
delantero, comprobación ................... 6-23
Juego libre de la maneta de
embrague, ajuste ............................... 6-22
Juego libre del pedal de freno,
ajuste.................................................. 6-23
Juego libre del puño del acelerador,
ajuste.................................................. 6-17
L
Líquido de freno, comprobación .......... 6-25
Líquido de frenos, cambio ................... 6-26
Líquido refrigerante .............................. 6-14
Luces indicadoras y de aviso ................. 3-2
Luz de aviso de avería del motor ........... 3-2
Luz de aviso del ABS
(para modelos con ABS) ...................... 3-2
Luz de aviso del nivel de gasolina.......... 3-2
Luz de freno/piloto trasero ................... 6-37
Luz indicadora de intermitencia ............. 3-2
Luz indicadora de punto muerto ............ 3-2
M
Maneta de embrague ........................... 3-12
Maneta de freno ................................... 3-13
Manetas de freno y embrague,
comprobación y engrase ................... 6-30
Mantenimiento, sistema de control de
emisiones ............................................. 6-3
Mantenimiento y engrase, periódicos .... 6-4
N
Neumáticos .......................................... 6-18
U5D7S6S0.book Page 1 Thursday, June 18, 2015 2:13 PM

Index
10-2
10
Número de identificación del vehículo ... 9-1
Números de identificación ..................... 9-1
P
Pastillas de freno delantero y trasero,
comprobación .................................... 6-24
Pedal de cambio .................................. 3-12
Pedal de freno ...................................... 3-13
Pivotes del basculante, engrase .......... 6-31
Puño del acelerador y cable,
comprobación y engrase ................... 6-29
R
Ralentí del motor, comprobación......... 6-16
Rodaje del motor .................................... 5-4
Rueda, delantera
(para modelos sin ABS) ..................... 6-39
Ruedas ................................................. 6-21
Rueda, trasera
(para modelos sin ABS) ..................... 6-41
S
Sistema de corte del circuito de
encendido .......................................... 3-19
Situación de las piezas .......................... 2-1
T
Tapón del depósito de gasolina ........... 3-15
Testigo de luces de carretera................. 3-2
