Mantenimiento y ajustes periódicos
6-40
6
2. Levante del suelo la rueda delantera
según el procedimiento descrito en la
sección anterior, “Apoyo de la motoci-
cleta”.
3. Desmonte la pinza de freno extrayen-
do los pernos. ATENCIÓN: No accio-
ne el freno cuando haya
desmontado la rueda y el disco, ya
que las pastillas se cerrarán com-
pletamente.
[SCA11073]
4. Extraiga el eje de la rueda y luego des-
monte la rueda.
Para montar la rueda delantera
1. Levante la rueda entre las barras de la
horquilla.
2. Introduzca el eje de la rueda.
3. Baje la rueda delantera para que repo-
se sobre el suelo.
4. Monte la pinza de freno colocando los
pernos.
NOTA
Verifique que haya espacio suficiente entre
las pastillas de freno antes de montar la
pinza en el disco de freno.
5. Apriete el eje de la rueda con el par es-
pecificado.
6. Apriete los remaches de plástico des-
montables A y B del eje de la rueda
con el par especificado.7. Vuelva a apretar el remache de plásti-
co desmontable A del eje de la rueda
con el par especificado.
8. Apriete los pernos de la pinza de freno
con el par especificado.
9. Empuje el manillar hacia abajo con
fuerza varias veces para comprobar
que la horquilla funcione correcta-
mente.

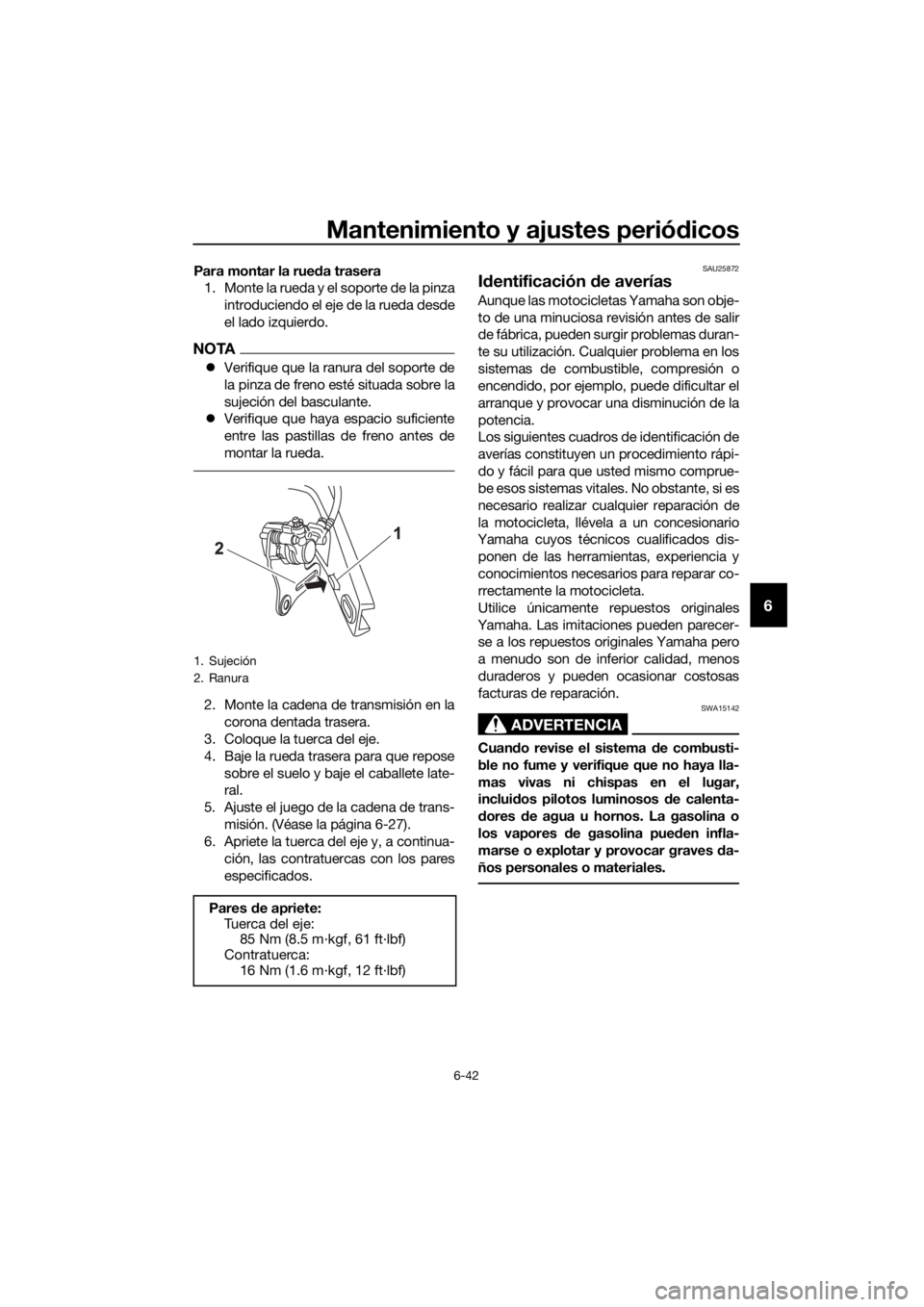

1. Perno de la pinza de freno
2. Pinza de freno
ZAUM1192
Pares de apriete:
Eje de la rueda:
59 Nm (5.9 m·kgf, 43 ft·lbf)
Remache de plástico desmontable
del eje de la rueda delantera:
23 Nm (2.3 m·kgf, 17 ft·lbf)
Perno de la pinza de freno:
38 Nm (3.8 m·kgf, 27 ft·lbf)
U5D7S6S0.book Page 40 Thursday, June 18, 2015 2:13 PM

Mantenimiento y ajustes periódicos
6-41
6
SAU44802
Rueda trasera (para modelos sin
ABS)
ADVERTENCIA
SWA14841
Para el modelo ABS, haga desmontar y
montar la rueda en un concesionario
Yamaha.
SAU56701
Para desmontar la rueda trasera
ADVERTENCIA
SWA10822
Para evitar daños personales, apoye fir-
memente el vehículo de forma que no
pueda caerse.
1. Afloje la tuerca del eje.
2. Levante del suelo la rueda trasera se-
gún el procedimiento descrito en la
página 6-39.
3. Extraiga la tuerca del eje.
4. Afloje totalmente la contratuerca a
ambos lados del basculante.
5. Gire los pernos de ajuste del juego de
la cadena de transmisión completa-
mente en la dirección (a) y empuje la
rueda hacia delante.6. Extraiga la cadena de transmisión del
piñón trasero.
NOTA
Si resulta difícil extraer la cadena de
transmisión, desmonte primero el eje
de la rueda y luego levante esta lo su-
ficiente para poder extraer la cadena
del piñón trasero.
La cadena de transmisión no se pue-
de desarmar.
7. Mientras sujeta el soporte de la pinza
de freno, extraiga el eje de la rueda y
luego desmonte ésta. ATENCIÓN: No
accione el freno cuando haya des-
montado la rueda y el disco, ya que
las pastillas se cerrarán completa-
mente.
[SCA11073]

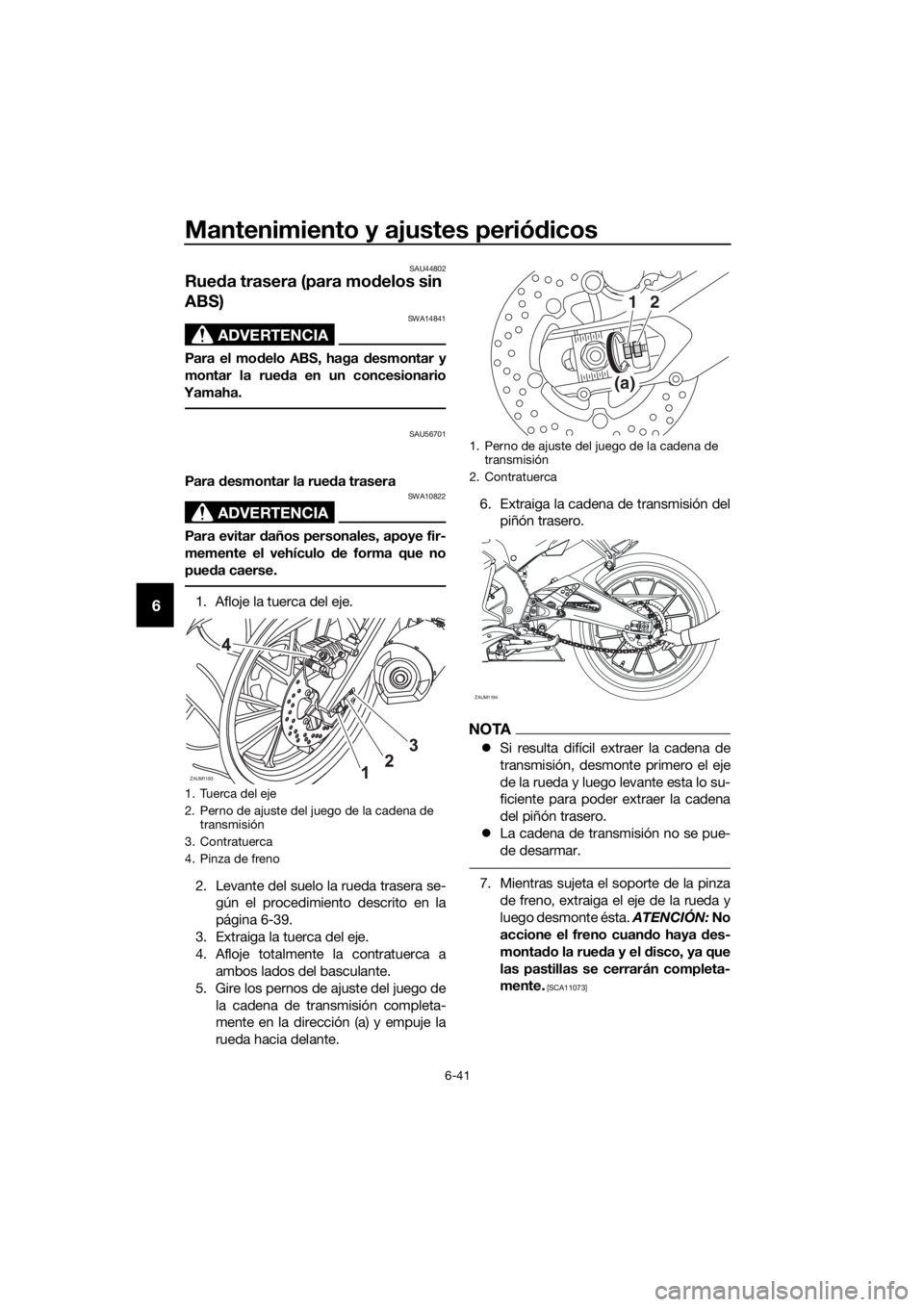

1. Tuerca del eje
2. Perno de ajuste del juego de la cadena de
transmisión
3. Contratuerca
4. Pinza de freno
ZAUM1193
1. Perno de ajuste del juego de la cadena de
transmisión
2. Contratuerca
(a)
12
ZAUM1194
U5D7S6S0.book Page 41 Thursday, June 18, 2015 2:13 PM

Mantenimiento y ajustes periódicos
6-42
6
Para montar la rueda trasera
1. Monte la rueda y el soporte de la pinza
introduciendo el eje de la rueda desde
el lado izquierdo.
NOTA
Verifique que la ranura del soporte de
la pinza de freno esté situada sobre la
sujeción del basculante.
Verifique que haya espacio suficiente
entre las pastillas de freno antes de
montar la rueda.
2. Monte la cadena de transmisión en la
corona dentada trasera.
3. Coloque la tuerca del eje.
4. Baje la rueda trasera para que repose
sobre el suelo y baje el caballete late-
ral.
5. Ajuste el juego de la cadena de trans-
misión. (Véase la página 6-27).
6. Apriete la tuerca del eje y, a continua-
ción, las contratuercas con los pares
especificados.
SAU25872
Identificación de averías
Aunque las motocicletas Yamaha son obje-
to de una minuciosa revisión antes de salir
de fábrica, pueden surgir problemas duran-
te su utilización. Cualquier problema en los
sistemas de combustible, compresión o
encendido, por ejemplo, puede dificultar el
arranque y provocar una disminución de la
potencia.
Los siguientes cuadros de identificación de
averías constituyen un procedimiento rápi-
do y fácil para que usted mismo comprue-
be esos sistemas vitales. No obstante, si es
necesario realizar cualquier reparación de
la motocicleta, llévela a un concesionario
Yamaha cuyos técnicos cualificados dis-
ponen de las herramientas, experiencia y
conocimientos necesarios para reparar co-
rrectamente la motocicleta.
Utilice únicamente repuestos originales
Yamaha. Las imitaciones pueden parecer-
se a los repuestos originales Yamaha pero
a menudo son de inferior calidad, menos
duraderos y pueden ocasionar costosas
facturas de reparación.
ADVERTENCIA
SWA15142
Cuando revise el sistema de combusti-
ble no fume y verifique que no haya lla-
mas vivas ni chispas en el lugar,
incluidos pilotos luminosos de calenta-
dores de agua u hornos. La gasolina o
los vapores de gasolina pueden infla-
marse o explotar y provocar graves da-
ños personales o materiales.
1. Sujeción
2. Ranura
Pares de apriete:
Tuerca del eje:
85 Nm (8.5 m·kgf, 61 ft·lbf)
Contratuerca:
16 Nm (1.6 m·kgf, 12 ft·lbf)
U5D7S6S0.book Page 42 Thursday, June 18, 2015 2:13 PM

Mantenimiento y ajustes periódicos
6-43
6
SAU68070

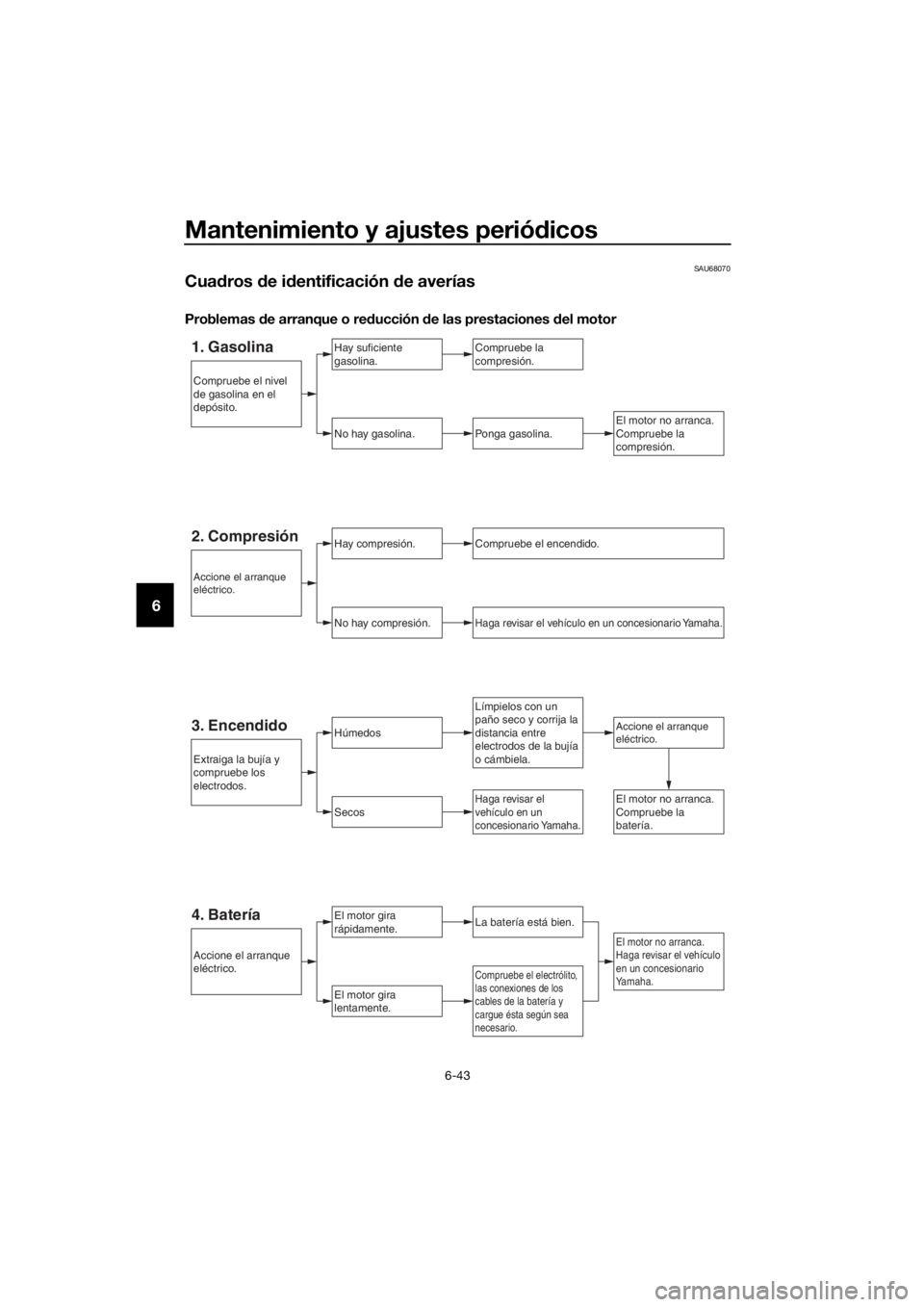

Cuadros de identificación de averías
Problemas de arranque o reducción de las prestaciones del motor
1. GasolinaHay suficiente
gasolina.
No hay gasolina.
Compruebe la
compresión.
Ponga gasolina.
El motor gira
rápidamente.
Accione el arranque
eléctrico.
El motor gira
lentamente.
El motor no arranca.
Compruebe la
compresión.
Límpielos con un
paño seco y corrija la
distancia entre
electrodos de la bujía
o cámbiela.
Compruebe el electrólito,
las conexiones de los
cables de la batería y
cargue ésta según sea
necesario.
4. BateríaLa batería está bien.
El motor no arranca.
Haga revisar el vehículo
en un concesionario
Yamaha.
3. EncendidoHúmedos
SecosEl motor no arranca.
Compruebe la
batería.Haga revisar el
vehículo en un
concesionario Yamaha.
Extraiga la bujía y
compruebe los
electrodos.
Accione el arranque
eléctrico.
Accione el arranque
eléctrico.
Compruebe el nivel
de gasolina en el
depósito.
Hay compresión.Compruebe el encendido.
No hay compresión.Haga revisar el vehículo en un concesionario Yamaha.
2. Compresión
U5D7S6S0.book Page 43 Thursday, June 18, 2015 2:13 PM

Mantenimiento y ajustes periódicos
6-44
6

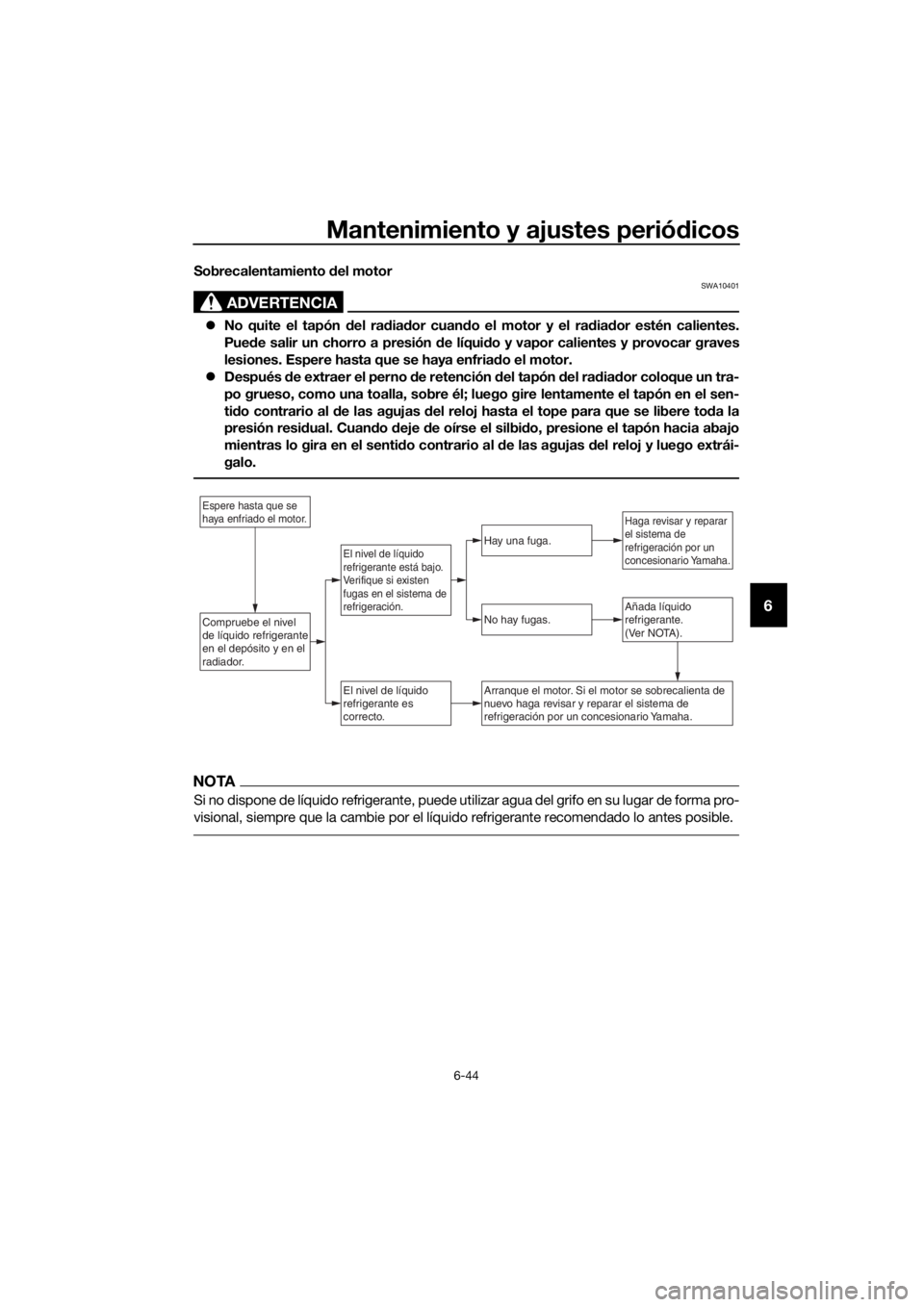

Sobrecalentamiento del motor
ADVERTENCIA
SWA10401
No quite el tapón del radiador cuando el motor y el radiador estén calientes.
Puede salir un chorro a presión de líquido y vapor calientes y provocar graves
lesiones. Espere hasta que se haya enfriado el motor.
Después de extraer el perno de retención del tapón del radiador coloque un tra-
po grueso, como una toalla, sobre él; luego gire lentamente el tapón en el sen-
tido contrario al de las agujas del reloj hasta el tope para que se libere toda la
presión residual. Cuando deje de oírse el silbido, presione el tapón hacia abajo
mientras lo gira en el sentido contrario al de las agujas del reloj y luego extrái-
galo.
NOTA
Si no dispone de líquido refrigerante, puede utilizar agua del grifo en su lugar de forma pro-
visional, siempre que la cambie por el líquido refrigerante recomendado lo antes posible.
Espere hasta que se
haya enfriado el motor.
Compruebe el nivel
de líquido refrigerante
en el depósito y en el
radiador.Añada líquido
refrigerante.
(Ver NOTA).
El nivel de líquido
refrigerante es
correcto.
No hay fugas.
Hay una fuga.El nivel de líquido
refrigerante está bajo.
Verifique si existen
fugas en el sistema de
refrigeración.
Haga revisar y reparar
el sistema de
refrigeración por un
concesionario Yamaha.
Arranque el motor. Si el motor se sobrecalienta de
nuevo haga revisar y reparar el sistema de
refrigeración por un concesionario Yamaha.
U5D7S6S0.book Page 44 Thursday, June 18, 2015 2:13 PM

Cuidados y almacenamiento de la motocicleta
7-1
7
SAU37834
Precaución relativa al color mate
ATENCIÓN
SCA15193
Algunos modelos están provistos de
piezas acabadas en colores mate. Antes
de limpiar el vehículo, pregunte en un
concesionario Yamaha qué productos
se pueden utilizar. Si utiliza un cepillo,
productos químicos o detergentes fuer-
tes para limpiar estas piezas rayará o
dañará la superficie. Asimismo, evite
aplicar cera a las piezas con acabado en
color mate.
SAUM2453
Cuidados
Si bien el diseño abierto de una motocicleta
revela el atractivo de la tecnología, también
la hace más vulnerable. El óxido y la corro-
sión pueden desarrollarse incluso cuando
se utilizan componentes de alta tecnología.
Un tubo de escape oxidado puede pasar
desapercibido en un coche, pero afea el
aspecto general de una motocicleta. El cui-
dado frecuente y adecuado no sólo se
ajusta a los términos de la garantía, sino
que además mantiene la buena imagen de
la motocicleta, prolonga su vida útil y opti-
miza sus prestaciones.
Antes de limpiarlo
1. Cubra la salida del silenciador con una
bolsa de plástico cuando el motor se
haya enfriado.
2. Verifique que todas las tapas y cubier-
tas, así como todos los acopladores y
conectores eléctricos, incluidas las ta-
pas de bujía, estén bien apretados.
3. Elimine la suciedad incrustada, como
pueden ser los restos de aceite que-
mado sobre el cárter, con un desen-
grasador y un cepillo, pero no aplique
nunca tales productos sobre los obtu-
radores, las juntas, los piñones, la ca-
dena de transmisión y los ejes de las
ruedas. Enjuague siempre la suciedad
y el desengrasador con agua.
Limpieza
ATENCIÓN
SCA10773
No utilice limpiadores de ruedas
con alto contenido de ácido, espe-
cialmente para las ruedas de ra-
dios. Si utiliza tales productos para
la suciedad difícil de eliminar, no
deje el limpiador sobre la zona
afectada durante más tiempo del
que figure en las instrucciones. Asi-
mismo, enjuague completamente la
U5D7S6S0.book Page 1 Thursday, June 18, 2015 2:13 PM

Cuidados y almacenamiento de la motocicleta
7-2
7
zona con agua, séquela inmediata-
mente y a continuación aplique un
protector en aerosol contra la co-
rrosión.
Una limpieza inadecuada puede da-
ñar las partes de plástico (como los
carenados, paneles, parabrisas, la
óptica del faro o del indicador, etc.)
y los silenciadores. Para limpiar el
plástico utilice únicamente un trapo
suave y limpio o una esponja y
agua. No obstante, si las piezas de
plástico no quedan bien limpias con
agua, se puede diluir en ella un de-
tergente suave. Se debe eliminar
con agua abundante todo residuo
de detergente, pues este resulta
perjudicial para las piezas de plásti-
co.
No utilice productos químicos fuer-
tes para las piezas de plástico. Evi-
te utilizar trapos o esponjas que
hayan estado en contacto con pro-
ductos de limpieza fuertes o abrasi-
vos, disolventes o diluyentes,
combustible (gasolina), desoxidan-
tes o antioxidantes, líquido de fre-
nos, anticongelante o electrólito.
No utilice aparatos de lavado a pre-
sión o limpiadores al vapor, ya que
puede penetrar agua y deteriorar
las zonas siguientes: juntas (de co-
jinetes de ruedas y basculantes,
horquilla y frenos), componentes
eléctricos (acopladores, conecto-
res, instrumentos interruptores y
luces), tubos respiraderos y de ven-
tilación.
Motocicletas provistas de parabri-
sas: No utilice limpiadores fuertes o
esponjas duras, ya que pueden
deslucir o rayar. Algunos productos
de limpieza para plásticos pueden
dejar rayas sobre el parabrisas.
Pruebe el producto sobre un pe-
queña parte oculta del parabrisaspara asegurarse de que no deja
marcas. Si se raya el parabrisas,
utilice un pulimento de calidad para
plásticos después de lavarlo.
Después de una utilización normal
Elimine la suciedad con agua tibia, un de-
tergente suave y una esponja blanda y lim-
pia, aclarando luego completamente con
agua limpia. Utilice un cepillo de dientes o
de botellas para limpiar los lugares de difícil
acceso. La suciedad incrustada y los in-
sectos se eliminarán más fácilmente si se
cubre la zona con un trapo húmedo duran-
te unos minutos antes de limpiarla. Utilice
la esponja especial, situada debajo del jue-
go de herramientas, para limpiar el silencia-
dor y eliminar cualquier decoloración del
mismo.
Después de conducir con lluvia, junto al
mar o en calles donde se haya esparcido
sal
La sal marina o la sal que se esparce en las
calles durante el invierno resultan suma-
mente corrosivas en combinación con el
agua; observe el procedimiento siguiente
cada vez que conduzca con lluvia, junto al
mar o en calles donde se haya esparcido
sal.
NOTA
La sal esparcida en las calles durante el in-
vierno puede permanecer hasta bien entra-
da la primavera.
1. Lave la motocicleta con agua fría y un
detergente suave cuando el motor se
haya enfriado. ATENCIÓN: No utilice
agua caliente, ya que incrementa la
acción corrosiva de la sal.
[SCA10792]
2. Después de secar la motocicleta, apli-
que un protector contra la corrosión
en aerosol sobre todas las superficies
U5D7S6S0.book Page 2 Thursday, June 18, 2015 2:13 PM

Cuidados y almacenamiento de la motocicleta
7-3
7
de metal, incluidas las superficies cro-
madas y chapadas con níquel, para
prevenir la corrosión.
Después de la limpieza
1. Seque la motocicleta con una gamuza
o un trapo absorbente.
2. Seque inmediatamente la cadena de
transmisión para evitar que se oxide.
3. Utilice un abrillantador de cromo para
dar brillo a las piezas de cromo, alumi-
nio y acero inoxidable, incluido el sis-
tema de escape. (Con el abrillantador
puede incluso eliminarse la decolora-
ción térmica de los sistemas de esca-
pe de acero inoxidable).
4. Se recomienda aplicar un aerosol an-
ticorrosión a todas las superficies de
metal, incluidas las superficies croma-
das y chapadas con níquel, para pre-
venir la corrosión.
5. Utilice aceite en aerosol como limpia-
dor universal para eliminar todo resto
de suciedad.
6. Retoque los pequeños daños en la
pintura provocados por piedras, etc.
7. Aplique cera a todas las superficies
pintadas.
8. Deje que la motocicleta se seque por
completo antes de guardarla o cubrir-
la.
ADVERTENCIA
SWA11132
La presencia de contaminantes en los
frenos o en los neumáticos puede pro-
vocar la pérdida de control.
Verifique que no haya aceite o cera
en los frenos o en los neumáticos.
Si es preciso, limpie los discos y los
forros de freno con un limpiador
normal de discos de freno o aceto-
na, y lave los neumáticos con agua
tibia y un detergente suave. Antes
de conducir a velocidades altas,pruebe la capacidad de frenado y el
comportamiento en curvas de la
motocicleta.
ATENCIÓN
SCA10801
Aplique aceite en aerosol y cera de
forma moderada, eliminando los
excesos.
No aplique nunca aceite o cera so-
bre piezas de goma o de plástico;
trátelas con un producto adecuado
para su mantenimiento.
Evite el uso de compuestos abri-
llantadores abrasivos que pueden
desgastar la pintura.
NOTA
Solicite consejo a un concesionario
Yamaha acerca de los productos que
puede utilizar.
Con el lavado, la lluvia o los climas hú-
medos la óptica del faro se puede em-
pañar. Encender el faro durante un
breve periodo ayudará a eliminar la
humedad de la óptica.
U5D7S6S0.book Page 3 Thursday, June 18, 2015 2:13 PM

Cuidados y almacenamiento de la motocicleta
7-4
7
SAU43204
Almacenamiento
Periodo corto
Guarde siempre la motocicleta en un lugar
fresco y seco y, si es preciso, protéjala con-
tra el polvo con una funda porosa. Verifique
que el motor y el sistema de escape estén
fríos antes de cubrir la motocicleta.
ATENCIÓN
SCA10811
Si guarda la motocicleta en un lugar
mal ventilado o la cubre con una
lona cuando todavía esté mojada, el
agua y la humedad penetrarán en
su interior y se oxidará.
Para prevenir la corrosión, evite só-
tanos húmedos, establos (por la
presencia de amoníaco) y lugares
en los que se almacenen productos
químicos fuertes.
Periodo largo
Antes de guardar la motocicleta durante
varios meses:
1. Observe todas las instrucciones que
se facilitan en el apartado “Cuidados”
de este capítulo.
2. Llene el depósito de gasolina y añada
estabilizador de gasolina (si dispone
de él) para evitar que el depósito se
oxide y la gasolina se deteriore.
3. Observe los pasos siguientes para
proteger el cilindro, los aros del pis-
tón, etc. contra la corrosión.
a. Desmonte la tapa de la bujía y la
bujía.
b. Vierta una cucharada de las de té
de aceite de motor por el orificio
para la bujía.
c. Monte la tapa de la bujía en la bujía
y seguidamente coloque esta so-
bre la culata para que los electro-dos queden en contacto con
masa. (Ello limitará las chispas du-
rante el paso siguiente).
d. Haga girar varias veces el motor
con el arranque eléctrico. (Así se
cubrirá la pared del cilindro con
aceite). ¡ADVERTENCIA! Para
evitar daños o lesiones por chis-
pas, conecte a masa los electro-
dos de la bujía cuando haga
girar el motor.
[SWA10952]
e. Quite la tapa de bujía de la bujía y
luego monte esta y su tapa.
4. Engrase todos los cables de control y
los puntos de pivote de las palancas y
pedales, así como el caballete cen-
tral/lateral.
5. Compruebe y, si es preciso, corrija la
presión de aire de los neumáticos y
luego suspenda la motocicleta en el
aire de manera que las llantas no to-
quen el suelo. Alternativamente, gire
un poco las ruedas cada mes para
evitar que los neumáticos se degra-
den en un punto.
6. Cubra la salida del silenciador con una
bolsa de plástico para evitar que pe-
netre humedad.
7. Desmonte la batería y cárguela com-
pletamente. Guárdela en un lugar fres-
co y seco y cárguela una vez al mes.
No guarde la batería en un lugar exce-
sivamente frío o caliente [menos de 0
°C (30 °F) o más de 30 °C (90 °F)]. Para
más información relativa al almacena-
miento de la batería, consulte la pági-
na 6-33.
NOTA
Efectúe todas las reparaciones necesarias
antes de guardar la motocicleta.
U5D7S6S0.book Page 4 Thursday, June 18, 2015 2:13 PM

Especificaciones
8-1
8
Dimensiones:
Longitud total:
1950 mm (76.8 in)
Anchura total:
695 mm (27.4 in)
Altura total:
1065 mm (41.9 in)
Altura del asiento:
825 mm (32.5 in)
Distancia entre ejes:
1350 mm (53.1 in)
Holgura mínima al suelo:
155 mm (6.10 in)
Radio de giro mínimo:
3100 mm (122.0 in)
Peso:
Peso en orden de marcha:
140 kg (309 lb) (YZF-R125)
142 kg (313 lb) (YZF-R125A)
Motor:
Tipo de motor:
4 tiempos, refrigerado por líquido, SOHC
Disposición de cilindros:
Cilindro sencillo
Cilindrada:
124 cm³
Calibre × Carrera:
52.0 × 58.6 mm (2.05 × 2.31 in)
Relación de compresión:
11.2 : 1
Sistema de arranque:
Arranque eléctrico
Sistema de lubricación:
Cárter húmedo
Aceite de motor:
Marca recomendada:
YAMALUBE
Tipo:
SAE 10W-30, 10W-40, 15W-40, 20W-40 o
20W-50Calidad de aceite de motor recomendado:
Servicio API tipo SG o superior/JASO MA
Cantidad de aceite de motor:
Sin repuesto de filtro del aceite:
0.95 L (1.00 US qt, 0.84 Imp.qt)
Con repuesto de filtro de aceite:
1.00 L (1.06 US qt, 0.88 Imp.qt)
Cantidad de líquido refrigerante:
Depósito de líquido refrigerante (hasta la
marca de nivel máximo):
0.25 L (0.26 US qt, 0.22 Imp.qt)
Radiador (incluidas todas las rutas):
1.00 L (1.06 US qt, 0.88 Imp.qt)
Filtro de aire:
Filtro de aire:
Elemento seco
Combustible:
Combustible recomendado:
Gasolina súper sin plomo (Gasohol (E10)
aceptable)
Capacidad del depósito de combustible:
11.5 L (3.04 US gal, 2.53 Imp.gal)
Cantidad de reserva de combustible:
3.0 L (0.79 US gal, 0.66 Imp.gal)
Inyección de gasolina:
Cuerpo del acelerador:
Marca ID:
5D78 10
Bujía(s):
Fabricante/modelo:
NGK/CR9E
Distancia entre electrodos de la bujía:
0.7–0.8 mm (0.028–0.031 in)
Embrague:
Tipo de embrague:
Multidisco en baño de aceite
–20 –10 0
1020 30 40 50 C 10 30 50 70 90 110 0 130 F
SAE 10W-30
SAE 15W-40
SAE 20W-40
SAE 20W-50
SAE 10W-40
SAE 10W-50
U5D7S6S0.book Page 1 Thursday, June 18, 2015 2:13 PM
