YAMAHA YZF-R125 2016 Manuale de Empleo (in Spanish)

Mantenimiento y ajustes periódicos
6-30
6
SAU23144
Comprobación y engrase de las
manetas de freno y embrague
Antes de cada utilización debe verificar el
funcionamiento de las manetas de freno y
embrague y engrasar los pivotes de las
mismas si es necesario.
Maneta de freno
Maneta de embrague
SAU23185
Comprobación y engrase del pe-
dal de freno
Antes de cada utilización debe comprobar
el funcionamiento del pedal de freno y en-
grasar el pivote del pedal según sea nece-
sario.
Lubricantes recomendados:
Maneta de freno:
Grasa de silicona
Maneta de embrague:
Grasa de jabón de litio
ZAUM1184
INFOINFO
Lubricante recomendado:
Grasa de jabón de litio
ZAUM1234
U5D7S6S0.book Page 30 Thursday, June 18, 2015 2:13 PM

Mantenimiento y ajustes periódicos
6-31
6
SAU23203
Comprobación y engrase del ca-
ballete lateral
Antes de cada utilización debe comprobar
el funcionamiento del caballete lateral y en-
grasar el pivote y las superficies de contac-
to metal-metal si es necesario.
ADVERTENCIA
SWA10732
Si el caballete lateral no sube y baja con
suavidad, hágalo revisar o reparar en un
concesionario Yamaha. De lo contrario,
puede tocar el suelo y distraer al con-
ductor, con el consiguiente riesgo de
que este pierda el control.
SAUM1653
Engrase de los pivotes del bas-
culante
Los pivotes del basculante se deben en-
grasar en un concesionario Yamaha según
los intervalos que se especifican en el cua-
dro de mantenimiento periódico y engrase.
Lubricante recomendado:
Grasa de jabón de litio
Lubricante recomendado:
Grasa de jabón de litio
U5D7S6S0.book Page 31 Thursday, June 18, 2015 2:13 PM

Mantenimiento y ajustes periódicos
6-32
6
SAU23273
Comprobación de la horquilla
delantera
Debe comprobar el estado y el funciona-
miento de la horquilla delantera del modo
siguiente y según los intervalos especifica-
dos en el cuadro de mantenimiento perió-
dico y engrase.
Para comprobar el estado
Compruebe si los tubos interiores presen-
tan rasgaduras, daños y fugas excesivas
de aceite.
Para verificar el funcionamiento
1. Sitúe el vehículo sobre una superficie
horizontal y manténgalo en posición
vertical. ¡ADVERTENCIA! Para evitar
daños personales, apoye firme-
mente el vehículo de forma que no
exista riesgo de que se caiga.
[SWA10752]
2. Mientras aplica el freno delantero, em-
puje el manillar hacia abajo con fuerza
varias veces para comprobar si la hor-
quilla delantera se comprime y se ex-
tiende con suavidad.
ATENCIÓN
SCA10591
Si observa cualquier daño en la horquilla
delantera o ésta no funciona con suavi-
dad, hágala revisar o reparar en un con-
cesionario Yamaha.
SAU23285
Comprobación de la dirección
Los cojinetes de la dirección desgastados
o sueltos pueden constituir un peligro. Por
tanto, debe comprobar el funcionamiento
de la dirección del modo siguiente y según
los intervalos especificados en el cuadro de
mantenimiento periódico y engrase.
1. Levante la rueda delantera del suelo.
(Consulte la página 6-39).
¡ADVERTENCIA! Para evitar daños
personales, apoye firmemente el
vehículo de forma que no exista
riesgo de que se caiga.
[SWA10752]
2. Sujete los extremos inferiores de las
barras de la horquilla delantera e in-
tente moverlos hacia adelante y hacia
atrás. Si observa cualquier juego, soli-
cite a un concesionario Yamaha que
revise o repare la dirección.
ZAUM1186
ZAUM1187
U5D7S6S0.book Page 32 Thursday, June 18, 2015 2:13 PM

Mantenimiento y ajustes periódicos
6-33
6
SAU23292

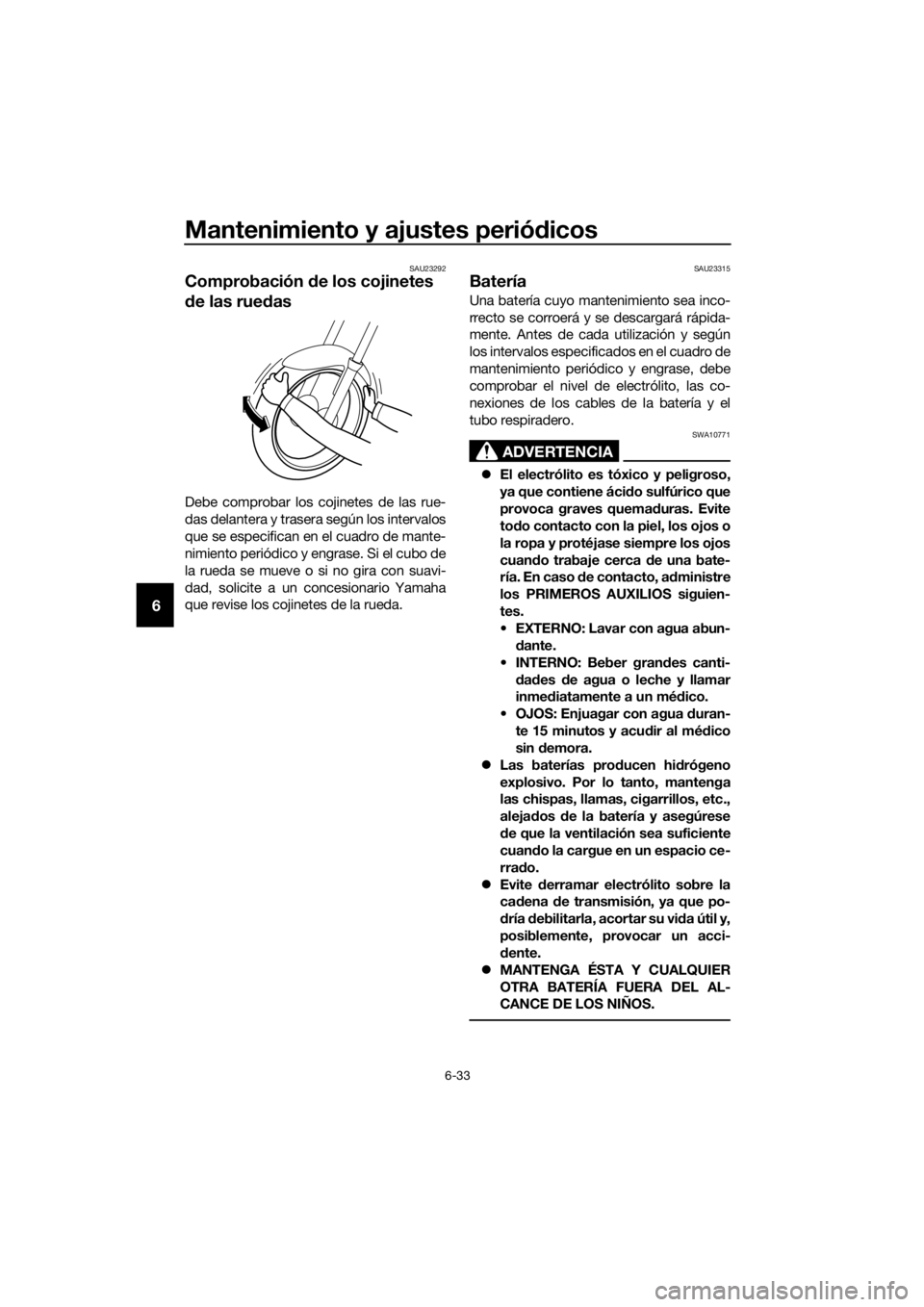

Comprobación de los cojinetes
de las ruedas
Debe comprobar los cojinetes de las rue-
das delantera y trasera según los intervalos
que se especifican en el cuadro de mante-
nimiento periódico y engrase. Si el cubo de
la rueda se mueve o si no gira con suavi-
dad, solicite a un concesionario Yamaha
que revise los cojinetes de la rueda.
SAU23315
Batería
Una batería cuyo mantenimiento sea inco-
rrecto se corroerá y se descargará rápida-
mente. Antes de cada utilización y según
los intervalos especificados en el cuadro de
mantenimiento periódico y engrase, debe
comprobar el nivel de electrólito, las co-
nexiones de los cables de la batería y el
tubo respiradero.
ADVERTENCIA
SWA10771
El electrólito es tóxico y peligroso,
ya que contiene ácido sulfúrico que
provoca graves quemaduras. Evite
todo contacto con la piel, los ojos o
la ropa y protéjase siempre los ojos
cuando trabaje cerca de una bate-
ría. En caso de contacto, administre
los PRIMEROS AUXILIOS siguien-
tes.
EXTERNO: Lavar con agua abun-
dante.
INTERNO: Beber grandes canti-
dades de agua o leche y llamar
inmediatamente a un médico.
OJOS: Enjuagar con agua duran-
te 15 minutos y acudir al médico
sin demora.
Las baterías producen hidrógeno
explosivo. Por lo tanto, mantenga
las chispas, llamas, cigarrillos, etc.,
alejados de la batería y asegúrese
de que la ventilación sea suficiente
cuando la cargue en un espacio ce-
rrado.
Evite derramar electrólito sobre la
cadena de transmisión, ya que po-
dría debilitarla, acortar su vida útil y,
posiblemente, provocar un acci-
dente.
MANTENGA ÉSTA Y CUALQUIER
OTRA BATERÍA FUERA DEL AL-
CANCE DE LOS NIÑOS.
U5D7S6S0.book Page 33 Thursday, June 18, 2015 2:13 PM

Mantenimiento y ajustes periódicos
6-34
6
Para comprobar el nivel de electrólito
1. Sitúe el vehículo sobre una superficie
horizontal y manténgalo en posición
vertical.
NOTA
Verifique que el vehículo se encuentre en
posición vertical para comprobar el nivel de
electrólito.
2. Compruebe el nivel de electrólito de la
batería.
NOTA
El electrólito debe situarse entre las marcas
de nivel máximo y mínimo.
3. Si el electrólito se encuentra en la
marca de nivel mínimo o por debajo
de la misma, añada agua destilada
hasta la marca de nivel máximo.
ATENCIÓN: Utilice únicamente
agua destilada, ya que el agua del
grifo contiene minerales que resul-
tan perjudiciales para la batería.
[SCA10612]
4. Compruebe y, si es necesario, apriete
las conexiones de los cables de la ba-
tería y corrija la situación del tubo res-
piradero.Almacenamiento de la batería
1. Si no va a utilizar la motocicleta duran-
te más de un mes, desmonte la bate-
ría, cárguela completamente y
guárdela en un lugar fresco y seco.
ATENCIÓN: Cuando extraiga la ba-
tería, asegúrese de que la llave esté
girada a “OFF” y, a continuación,
desconecte el cable negativo antes
de desconectar el cable positivo.
[SCA16303]
2. Si va a guardar la batería durante más
de dos meses, compruebe la densi-
dad del electrólito al menos una vez al
mes y cargue completamente la bate-
ría siempre que sea necesario.
3. Cargue completamente la batería an-
tes de instalarla. ATENCIÓN: Cuando
vaya a instalar la batería, verifique
que la llave se encuentre en la posi-
ción “OFF” y, a continuación, co-
necte el cable positivo antes de
conectar el negativo.
[SCA16841]
4. Una vez instalada la batería, verifique
que los cables estén correctamente
conectados a los terminales y que el
tubo respiradero esté bien colocado,
se encuentre en buen estado y no
esté obstruido. ATENCIÓN: Si el
tubo respiradero está situado de
forma que el bastidor quede ex-
puesto al electrólito o a los gases
emitidos por la batería, el bastidor
puede sufrir daños estructurales y
externos.
[SCA10602]
1. Marca de nivel máximo
2. Marca de nivel mínimo
1
2+UPPER
LOWER
ZAUM0106
U5D7S6S0.book Page 34 Thursday, June 18, 2015 2:13 PM

Mantenimiento y ajustes periódicos
6-35
6
SAUM3461
Cambio de fusibles
Las cajas de fusibles, que contienen los fu-
sibles de cada circuito, están situadas de-
bajo del asiento del conductor. (Véase la
página 3-18).
Si un fusible para cada circuito está fundi-
do, cámbielo del modo siguiente.
1. Gire la llave a la posición “OFF” y des-
active el circuito eléctrico en cuestión.
2. Extraiga el fusible fundido e instale
uno nuevo del amperaje especificado.
¡ADVERTENCIA! Para evitar una
avería grave del sistema eléctrico y
posiblemente un incendio, no utili-
ce un fusible con un amperaje su-
perior al recomendado.
[SWA15132]
NOTA
En el juego de herramientas se incluyen
lengüetas de fusible. Utilice las lengüetas
para retirar y colocar un fusible.
YZF-R125
YZF-R125A
1. Caja de fusibles
ZAUM1188
1. Fusible del faro
2. Fusible del sistema de intermitencia
3. Fusible del encendido
4. Fusible del motor del ventilador del radiador
5. Fusible principal
6. Fusible de repuesto
7. Fusible de reserva
1. Fusible del faro
2. Fusible del sistema de intermitencia
3. Fusible del encendido
4. Fusible del motor del ventilador del radiador
5. Fusible principal
6. Fusible de la unidad de control del ABS
7. Fusible de reserva
8. Fusible de repuesto
9. Fusible del solenoide del ABS
10.Fusible del motor del ABS
ZAUM1189
1010
157.5
5207.5 7.515 20
5
7
12
3
45
6
ZAUM1231
10
303020
7
8
91010
157.5
207.5 7.515
5 20
5
7
12
3
45
6
U5D7S6S0.book Page 35 Thursday, June 18, 2015 2:13 PM

Mantenimiento y ajustes periódicos
6-36
6
3. Gire la llave a la posición “ON” y active
el circuito eléctrico en cuestión para
comprobar que el dispositivo funcio-
ne.
4. Si el fusible se funde de nuevo inme-
diatamente, solicite a un concesiona-
rio Yamaha que revise el sistema
eléctrico.
SAU34242
Cambio de una bombilla del faro
Este modelo está provisto de faros con
bombillas halógenas. Si se funde una bom-
billa del faro, hágala cambiar en un conce-
sionario Yamaha y, si es preciso, ajustar la
luz del faro. Fusibles especificados:
Fusible principal:
20.0 A
Fusible de encendido:
7.5 A
Fusible del sistema de intermiten-
cia:
7.5 A
Fusible del faro:
15.0 A
Fusible del motor del ventilador del
radiador:
5.0 A
Fusible de la unidad de control del
sistema ABS:
10.0 A (YZF-R125A)
Fusible del motor del sistema ABS:
30.0 A (YZF-R125A)
Fusible del solenoide del ABS:
20.0 A (YZF-R125A)
Fusible de repuesto:
10.0 A
U5D7S6S0.book Page 36 Thursday, June 18, 2015 2:13 PM

Mantenimiento y ajustes periódicos
6-37
6
SAU43234
Cambio de la bombilla de una luz
de posición
Este modelo está provisto de dos luces de
posición. Si se funde la bombilla de una luz
de posición, cámbiela del modo siguiente.
1. Extraiga el casquillo de la luz de posi-
ción (junto con la bombilla) tirando de
él.
2. Tire de la bombilla fundida para ex-
traerla.
3. Introduzca una nueva bombilla en el
casquillo.
4. Monte el casquillo (con la bombilla)
empujándolo dentro.
SAU24182
Luz de freno/piloto trasero
Este modelo está provisto de una luz de
freno/piloto trasero de tipo LED (diodo lu-
minoso).
Si la luz de freno/piloto trasero no se en-
ciende, hágala revisar en un concesionario
Yamaha.
1. Bombilla de la luz de posición delantera
U5D7S6S0.book Page 37 Thursday, June 18, 2015 2:13 PM

Mantenimiento y ajustes periódicos
6-38
6
SAU24205
Cambio de la bombilla de un in-
termitente
1. Desmonte la óptica de la luz de inter-
mitencia extrayendo el tornillo.
2. Extraiga la bombilla fundida empuján-
dola hacia adentro y girándola en el
sentido contrario al de las agujas del
reloj.
3. Introduzca una nueva bombilla en el
casquillo, empújela hacia adentro y
luego gírela en el sentido de las agujas
del reloj hasta que se detenga.
4. Monte la óptica colocando el tornillo.
ATENCIÓN: No apriete excesiva-
mente el tornillo, ya que se puede
romper la óptica.
[SCA11192]SAUM3510
Cambio de la bombilla de la luz
de la matrícula
1. Desmonte la luz de la matrícula extra-
yendo el tornillo.
2. Extraiga el casquillo de la luz de la ma-
trícula (junto con la bombilla) tirando
de él.
3. Tire de la bombilla fundida para ex-
traerla.
4. Introduzca una nueva bombilla en el
casquillo.
5. Monte el casquillo (con la bombilla)
empujándolo dentro.
6. Monte la óptica de la luz de la matrícu-
la colocando el tornillo.
1. Tornillo
1. Bombilla de la luz de intermitencia
ZAUM1223
1. Portabombillas de la luz de la matrícula
2. Unidad de la luz de la matrícula
3. Tornillo
ZAUM1190
2
3
U5D7S6S0.book Page 38 Thursday, June 18, 2015 2:13 PM

Mantenimiento y ajustes periódicos
6-39
6
SAU24351
Apoyo de la motocicleta
Puesto que este modelo no dispone de ca-
ballete central, observe las precauciones
siguientes cuando desmonte la rueda de-
lantera y trasera o realice otras operaciones
de mantenimiento para las que sea nece-
sario mantener la motocicleta en posición
vertical. Compruebe que la motocicleta se
encuentre en una posición estable y hori-
zontal antes de iniciar cualquier operación
de mantenimiento. Puede colocar una caja
de madera resistente debajo del motor
para obtener más estabilidad.
Para realizar el mantenimiento de la rue-
da delantera
1. Estabilice la parte trasera de la moto-
cicleta con un soporte para motoci-
cletas o, si no dispone de uno
adicional, colocando un gato debajo
del bastidor por delante de la rueda
trasera.
2. Levante del suelo la rueda delantera
con un soporte de motocicletas.
Para realizar el mantenimiento de la rue-
da trasera
Levante la rueda trasera del suelo con un
soporte para motocicletas o, si no dispone
de él, coloque un gato hidráulico debajo de
cada lado del bastidor enfrente de la rueda
trasera o debajo de cada lado del bascu-
lante.
SAU44792
Rueda delantera (para modelos
sin ABS)
ADVERTENCIA
SWA14841
Para el modelo ABS, haga desmontar y
montar la rueda en un concesionario
Yamaha.
SAU56531
Para desmontar la rueda delantera
ADVERTENCIA
SWA10822
Para evitar daños personales, apoye fir-
memente el vehículo de forma que no
pueda caerse.
1. Afloje los remaches de plástico des-
montables del eje de la rueda delante-
ra y luego el eje de la rueda y los
pernos de la pinza de freno.
1. Perno del eje
2. Remache de plástico desmontable del eje
de la rueda delantera A
3. Remache de plástico desmontable del eje
de la rueda delantera B
ZAUM12153
U5D7S6S0.book Page 39 Thursday, June 18, 2015 2:13 PM
