Funções dos controlos e instrumentos
3-17
3
AVISO
PWA11142
Certifique-se de que a tampa do depósi-
to de combustível está devidamente ins-
talada antes de conduzir o veículo. As
fugas de combustível constituem um
perigo de incêndio.
PAU13213
Combustível
Verifique se há gasolina suficiente no depó-
sito.
AVISO
PWA10882
A gasolina e os vapores de gasolina são
extremamente inflamáveis. Para evitar
incêndios e explosões, bem como redu-
zir o risco de ferimentos durante o rea-
bastecimento, siga estas instruções.
1. Antes de reabastecer, desligue o mo-
tor e não permita que ninguém se sen-
te no veículo. O reabastecimento
nunca deve ser efetuado se estiver a
fumar, perto de faíscas, de chamas
desprotegidas ou de outras fontes de
ignição, como as luzes piloto de es-
quentadores e de máquinas de secar
roupa.
2. Não encha demasiado o depósito de
combustível. Pare de abastecer quan-
do o combustível chegar à parte infe-
rior do tubo de enchimento. Visto que
o combustível expande quando aque-
ce, este pode sair do depósito de
combustível devido ao calor do motor
ou do sol.
3. Limpe imediatamente qualquer com-
bustível derramado. PRECAUÇÃO:
Limpe imediatamente qualquer
combustível derramado com um
1. Tubo de enchimento de depósito de
combustível
2. Nível de combustível máximo
UBR6P0P0.book Page 17 Wednesday, August 10, 2016 3:06 PM
Page 32 of 98
Funções dos controlos e instrumentos
3-18
3
pano macio, seco e limpo, uma vez
que o combustível poderá deterio-
rar as superfícies pintadas ou plás-
ticas.
[PCA10072]
4. Certifique-se de que fecha bem a
tampa do depósito de combustível.
AVISO
PWA15152
A gasolina é tóxica e pode causar feri-
mentos ou morte. Tenha cuidado ao li-
dar com gasolina. Nunca puxe a
gasolina com a boca. Se engolir gasoli-
na, inalar muito vapor de gasolina ou se
esta entrar em contacto com os olhos,
consulte imediatamente um médico. Se
saltar gasolina para a sua pele, lave com
sabão e água. Se saltar gasolina para o
seu vestuário, mude de roupa.
PAU75320
PRECAUÇÃO
PCA11401
Utilize apenas gasolina sem chumbo. A
utilização de gasolina com chumbo pro-
vocará danos graves nas peças internas
do motor como, por exemplo, nas válvu-
las, anéis do pistão, sistema de escape,
etc.
NOTA
Esta marca identifica o combustível
recomendado para este veículo con-
forme especificado pela norma euro-
peia (EN228).
Verifique que o bico injetor de gasoli-
na tem o mesmo identificador quando
abastecer.
O motor Yamaha foi concebido para usar
gasolina sem chumbo com um índice de
octano melhor obtido pelo método “Rese-
arch” de 95 ou superior. Se ouvir um som
de batimento (ou sibilante), utilize gasolina
de uma marca diferente. A utilização de
combustível sem chumbo prolongará a
vida útil da vela de ignição e reduzirá os
custos de manutenção.
Mistura de gasolina com álcool
Existem dois tipos de mistura de gasolina
com álcool: um contém etanol e outro con-
tém metanol. A mistura de gasolina com
etanol pode ser utilizada se o conteúdo
deste não exceder os 10% (E10). A mistura
de gasolina com metanol não é recomen-
dada pela Yamaha, pois pode danificar o
sistema de combustível ou causar proble-
mas ao nível das prestações do veículo. Combustível recomendado:
Gasolina sem chumbo premium
(mistura de gasolina com álcool
[E10] aceitável)
Capacidade do depósito de
combustível:
11.5 L (3.04 US gal, 2.53 Imp.gal)
Quantidade de combustível de re-
serva (quando a luz de advertência
do nível de combustível se acende):
3.0 L (0.79 US gal, 0.66 Imp.gal)
E10
UBR6P0P0.book Page 18 Wednesday, August 10, 2016 3:06 PM
Page 33 of 98
Funções dos controlos e instrumentos
3-19
3
PAU13434
Conversor catalítico
Este modelo está equipado com um con-
versor catalítico no sistema de escape.
AVISO
PWA10863
O sistema de escape fica quente depois
da utilização. Para evitar risco de incên-
dio ou queimaduras:
não estacione o veículo junto de
materiais que possam constituir um
risco de incêndio, tais como erva ou
outros materiais que ardam facil-
mente;
estacione o veículo num local onde
não haja probabilidade de peões ou
crianças tocarem no sistema de es-
cape quente;
certifique-se de que o sistema de
escape arrefeceu antes de efetuar
qualquer trabalho de manutenção;
não deixe o motor em ralenti por
mais de alguns minutos. O ralenti
prolongado pode causar sobrea-
quecimento.
PRECAUÇÃO
PCA10702
Utilize apenas gasolina sem chumbo. A
utilização de gasolina com chumbo cau-
sará danos irreparáveis no conversor
catalítico.
PAUM2461
Assento do condutor
Remoção do assento do condutor
1. Introduza a chave na fechadura do as-
sento e rode-a no sentido dos pontei-
ros do relógio.
2. Retire o assento do condutor, puxan-
do-o para fora.
Instalação do assento do condutor
1. Introduza o prolongamento da parte
da frente do assento do condutor no
suporte do assento conforme ilustra-
do.
2. Empurre a parte traseira do assento
do condutor para baixo para o encai-
xar.
3. Rode a chave no sentido contrário ao
dos ponteiros do relógio e retire-a.
1. Fechadura do assento
2. Aberto.
1. Prolongamento
2. Suporte do assento
UBR6P0P0.book Page 19 Wednesday, August 10, 2016 3:06 PM
Page 34 of 98
Funções dos controlos e instrumentos
3-20
3
NOTA
Certifique-se de que o assento do condutor
está devidamente fixo antes de conduzir o
veículo.
PAU15306
Descanso lateral
O descanso lateral situa-se no lado esquer-
do do chassis. Suba ou desça o descanso
lateral com o pé enquanto segura o veículo
direito.
NOTA
O interruptor incorporado do descanso la-
teral faz parte do sistema de corte do cir-
cuito de ignição, que corta a ignição em
determinadas situações. (Consulte a sec-
ção seguinte para obter uma explicação
sobre o sistema de corte do circuito de ig-
nição.)
AVISO
PWA10242
O veículo não deve ser conduzido com o
descanso lateral para baixo, nem se o
descanso lateral não puder ser devida-
mente recolhido para cima (ou não fique
em cima), caso contrário o descanso la-
teral pode entrar em contacto com o
solo e distrair o condutor, resultando
numa possível perda de controlo. O sis-
tema de corte do circuito de ignição da
Yamaha foi concebido para lembrar ao
utilizador que lhe cabe levantar o des-
canso lateral antes de arrancar. Por
conseguinte, verifique este sistema re-
gularmente e se não funcionar bem, so-
licite a sua reparação a um
concessionário Yamaha.
UBR6P0P0.book Page 20 Wednesday, August 10, 2016 3:06 PM
Page 35 of 98
Funções dos controlos e instrumentos
3-21
3
PAU66730
Sistema de corte do circuito de
ignição
O sistema de corte do circuito de ignição
(composto pelo interruptor do descanso la-
teral, o interruptor da embraiagem e o inter-
ruptor de ponto morto) apresenta as
seguintes funções.
Evita o arranque quando a transmis-
são está engrenada e o descanso la-
teral está para cima, mas a alavanca
da embraiagem não está a ser premi-
da.
Evita o arranque quando a transmis-
são está engrenada e a alavanca da
embraiagem está a ser premida, mas
o descanso lateral ainda está para
baixo.
Corta o funcionamento do motor
quando a transmissão está engrena-
da e o descanso lateral é colocado
para baixo.
Verifique periodicamente o funcionamento
do sistema de corte do circuito de ignição
em conformidade com o procedimento que
se segue.
UBR6P0P0.book Page 21 Wednesday, August 10, 2016 3:06 PM
Page 36 of 98
Funções dos controlos e instrumentos
3-22
3

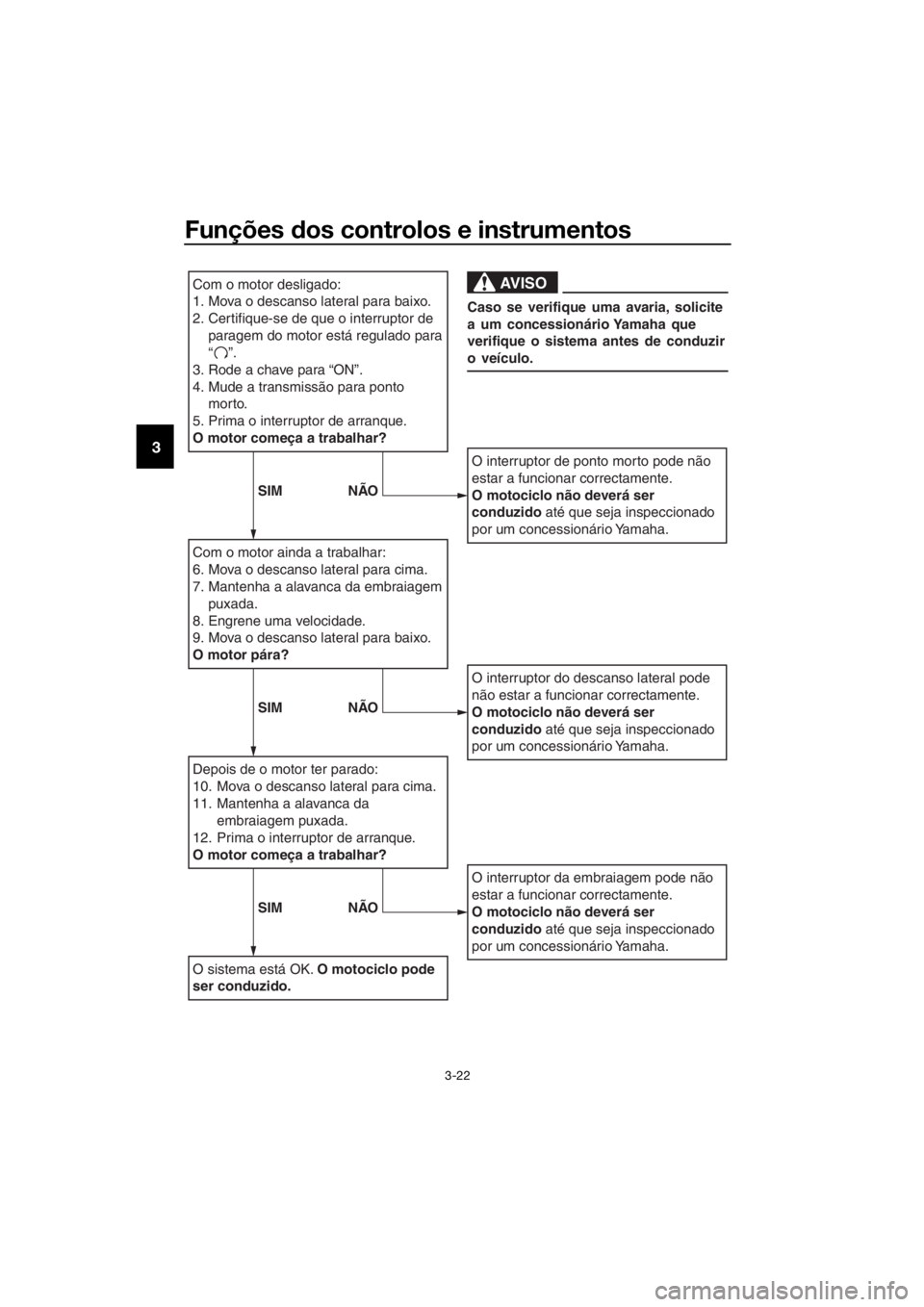

Com o motor desligado:
1. Mova o descanso lateral para baixo.
2.
Certifique-se de que o interruptor de
paragem do motor está regulado para
“ ”.
3. Rode a chave para “ON”.
4. Mude a transmissão para ponto
morto.
5. Prima o interruptor de arranque.
O motor começa a trabalhar?
Com o motor ainda a trabalhar:
6. Mova o descanso lateral para cima.
7. Mantenha a alavanca da embraiagem
puxada.
8. Engrene uma velocidade.
9. Mova o descanso lateral para baixo.
O motor pára?
Depois de o motor ter parado:
10. Mova o descanso lateral para cima.
11. Mantenha a alavanca da
embraiagem puxada.
12. Prima o interruptor de arranque.
O motor começa a trabalhar?
O sistema está OK. O motociclo pode
ser conduzido.
O interruptor de ponto morto pode não
estar a funcionar correctamente.
O motociclo não deverá ser
conduzido até que seja inspeccionado
por um concessionário Yamaha.
O interruptor do descanso lateral pode
não estar a funcionar correctamente.
O motociclo não deverá ser
conduzido até que seja inspeccionado
por um concessionário Yamaha.
O interruptor da embraiagem pode não
estar a funcionar correctamente.
O motociclo não deverá ser
conduzido até que seja inspeccionado
por um concessionário Yamaha.
AV I S O
Caso se verifique uma avaria, solicite
a um concessionário Yamaha que
verifique o sistema antes de conduzir
o veículo.
SIM NÃO
SIM NÃO
SIM NÃO
UBR6P0P0.book Page 22 Wednesday, August 10, 2016 3:06 PM
Page 37 of 98
Para sua segurança – verificações prévias à utilização
4-1
4
PAU63440
Inspecione o seu veículo sempre que o utilizar para garantir que se encontra em perfeitas
condições de funcionamento. Cumpra sempre os procedimentos e intervalos de inspeção
e manutenção descritos no Manual do Utilizador.
AVISO
PWA11152
Se o veículo não for inspecionado ou mantido em condições, há mais possibilidades
de ocorrer um acidente ou danos no equipamento. Não utilize o veículo se detetar
algum problema. Se não for possível corrigir um problema através dos procedimen-
tos deste manual, solicite a um concessionário Yamaha que inspecione o veículo.
Antes de utilizar este veículo, verifique os pontos que se seguem:
ITEM VERIFICAÇÕES PÁGINA
Combustível• Verifique o nível de combustível no respetivo depósito.
• Se necessário, reabasteça.
• Verifique se o tubo de combustível apresenta fuga.3-17
Óleo do motor• Verifique o nível de óleo no motor.
• Se necessário, adicione óleo recomendado até ao nível
especificado.
• Verifique se o veículo apresenta fugas de óleo.6-11
Refrigerante• Verifique o nível de refrigerante no reservatório.
• Se necessário, adicione refrigerante recomendado até
ao nível especificado.
• Verifique se o sistema de refrigeração tem fugas.6-14
Travão dianteiro• Verifique o funcionamento.
• Se o travão estiver mole ou esponjoso, solicite a um
concessionário Yamaha que sangre o sistema hidráuli-
co.
• Verifique se as pastilhas do travão apresentam desgas-
te.
• Se necessário, substitua-os.
• Verifique o nível de líquido no reservatório.
• Se necessário, adicione o líquido dos travões especifi-
cado até ao nível especificado.
• Verifique se o sistema hidráulico apresenta fugas.6-24,
6-25
Travão traseiro• Verifique o funcionamento.
• Se o travão estiver mole ou esponjoso, solicite a um
concessionário Yamaha que sangre o sistema hidráuli-
co.
• Verifique se as pastilhas do travão apresentam desgas-
te.
• Se necessário, substitua-os.
• Verifique o nível de líquido no reservatório.
• Se necessário, adicione o líquido dos travões especifi-
cado até ao nível especificado.
• Verifique se o sistema hidráulico apresenta fugas.6-24,
6-25
UBR6P0P0.book Page 1 Wednesday, August 10, 2016 3:06 PM
Page 38 of 98
Para sua segurança – verificações prévias à utilização
4-2
4
Embraiagem• Verifique o funcionamento.
• Se necessário, lubrifique o cabo.
• Verifique a folga da alavanca.
• Se necessário, ajuste-a.6-22
Punho do acelerador• Certifique-se de que o funcionamento é suave.
• Verifique a folga do punho do acelerador.
• Se necessário, solicite a um concessionário Yamaha
que ajuste a folga do punho do acelerador e lubrifique o
cabo e o compartimento do punho.6-17,
6-29
Cabos de controlo• Certifique-se de que o funcionamento é suave.
• Se necessário, lubrifique-a.6-29
Corrente de transmis-
são• Verifique a folga da corrente.
• Se necessário, ajuste-a.
• Verifique o estado da corrente.
• Se necessário, lubrifique-a.6-27,
6-28
Rodas e pneus• Verifique se apresentam danos.
• Verifique o estado dos pneus e a profundidade da face
de rolamento.
• Verifique a pressão do ar.
• Se necessário, corrija.6-18,
6-21
Pedal do travão• Certifique-se de que o funcionamento é suave.
• Se necessário, lubrifique o ponto de articulação dos pe-
dais.6-30
Alavancas do travão e
da embraiagem• Certifique-se de que o funcionamento é suave.
• Se necessário, lubrifique os pontos de articulação da
alavanca.6-30
Descanso lateral• Certifique-se de que o funcionamento é suave.
• Se necessário, lubrifique o pivô.6-31
Fixadores do chassis• Certifique-se de que todas as porcas, cavilhas e parafu-
sos estão devidamente alinhados.
• Se necessário, aperte-os.—
Instrumentos, luzes,
sinais e interruptores• Verifique o funcionamento.
• Se necessário, corrija.—
Interruptor do descan-
so lateral • Verifique o funcionamento do sistema de corte do cir-
cuito de ignição.
• Se o sistema não estiver a funcionar corretamente, soli-
cite a um concessionário Yamaha que verifique o veícu-
lo.3-20
Bateria• Verifique o nível de líquido.
• Se necessário, ateste com água destilada.6-33 ITEM VERIFICAÇÕES PÁGINA
UBR6P0P0.book Page 2 Wednesday, August 10, 2016 3:06 PM
Page 39 of 98
Utilização e questões importantes relativas à condução
5-1
5
PAU15952
Leia atentamente o Manual do Utilizador
para se familiarizar com todos os controlos.
Se não compreender algum controlo ou
função, pergunte ao seu concessionário
Yamaha.
AVISO
PWA10272
Se não se familiarizar com os controlos,
poderá perder o controlo do veículo, o
que pode causar um acidente ou feri-
mentos.
PAU48021
NOTA
Este modelo está equipado com um sensor
de ângulo de inclinação para desligar o
motor no caso de capotagem. Neste caso,
o visor multifuncional indica o código de
erro 30, mas não se trata de uma avaria.
não o fizer, o motor não ligará, apesar de
este dar sinal quando é premido o interrup-
tor de arranque.
UBR6P0P0.book Page 1 Wednesday, August 10, 2016 3:06 PM
Page 40 of 98
Utilização e questões importantes relativas à condução
5-2
5
PAUM3531
Colocar o motor em funciona-
mento
Para que o sistema de corte do circuito de
ignição permita o arranque, tem de haver
conformidade com uma das seguintes
condições:
A transmissão está em ponto morto.
A transmissão está engrenada com a
alavanca da embraiagem acionada e
o descanso lateral para cima.
Consulte a página 3-21 para obter
mais informações.
1. Rode a chave para “ON” e certifique-
se de que o interruptor de paragem do
motor está regulado para “ ”.
As seguintes luzes de advertência e
indicadores luminosos deverão acen-
der-se durante alguns segundos e de-
pois apagar-se.
Indicador luminoso de ponto
morto
Indicador luminoso de mudança
de direção
Indicador luminoso de máximos
Luz de advertência de problema
no motor
Luz de advertência do nível de
combustível
Luz de advertência de rpm eleva-
das do taquímetro
PRECAUÇÃO
PCA11834
Se não se acender nenhum indicador ou
luz de advertência inicialmente, quando
a chave é rodada para “ON”, ou se um
indicador ou luz de advertência perma-
necer aceso, consulte a página 3-2 para
obter informações sobre a verificação
do circuito do indicador e luz de adver-
tência correspondente.
A luz de advertência do ABS deve
acender-se quando a chave é rodada
para “ON” e desligar-se depois de ser
atingida uma velocidade de 10 km/h
(6 mi/h) ou superior.
PRECAUÇÃO
PCA17682
Se a luz de advertência do ABS não se
acender e depois se apagar conforme
explicado acima, consulte a página 3-2
para obter informações sobre a verifica-
ção do circuito da luz de advertência.
2. Mude a transmissão para ponto mor-
to. O indicador luminoso de ponto
morto deve acender-se. Se não acen-
der, solicite a um concessionário
Yamaha que verifique o circuito elétri-
co.
3. Coloque o motor em funcionamento,
premindo o interruptor de arranque.
Se o motor não arrancar, solte o inter-
ruptor de arranque, aguarde alguns
segundos e tente novamente. Cada
tentativa de arranque deve ser o mais
pequena possível para preservar a ba-
teria. Não tente fazer o motor arrancar
durante mais de 10 segundos por ten-
tativa.
PRECAUÇÃO
PCA11043
Para uma maior duração do motor, nun-
ca acelere profundamente com o motor
frio!
UBR6P0P0.book Page 2 Wednesday, August 10, 2016 3:06 PM
