Calage de la moto
Ce modèle n’étant pas équipé d’une bé-
quille centrale, utiliser une béquille d’atelier
avant de démonter une roue ou avant d’ef-
fectuer tout autre travail qui requiert de re-
dresser la moto à la verticale.
S’assurer que la moto est stable et à la ver-
ticale avant de commencer l’entretien.
FAU25872
Diagnostic de pannes
Bien que les véhicules Yamaha subissent
une inspection rigoureuse à la sortie
d’usine, une panne peut toujours survenir.
Toute défaillance des systèmes d’alimenta-
tion, de compression ou d’allumage, par
exemple, peut entraîner des problèmes de
démarrage et une perte de puissance.
Les schémas de diagnostic de pannes ci-
après permettent d’effectuer rapidement et
en toute facilité le contrôle de ces pièces
essentielles. Si une réparation quelconque
est requise, confier la moto à un conces-
sionnaire Yamaha, car ses techniciens qua-
lifiés disposent des connaissances, du sa-
voir-faire et des outils nécessaires à son
entretien adéquat.
Pour tout remplacement, utiliser exclusive-
ment des pièces Yamaha d’origine. En ef-
fet, les pièces d’autres marques peuvent
sembler identiques, mais elles sont sou-
vent de moindre qualité. Ces pièces s’use-
ront donc plus rapidement et leur utilisation
pourrait entraîner des réparations oné-
reuses.
AVERTISSEMENT
FWA15142
Lors de la vérification du circuit d’ali-
mentation, ne pas fumer, et s’assurer de
l’absence de flammes nues ou d’étin-
celles à proximité, y compris de veil-
leuses de chauffe-eau ou de chaudières.
L’essence et les vapeurs d’essence peu-
vent s’enflammer ou exploser, et provo-
quer des blessures et des dommages
matériels graves.
1. Béquille d’atelier (exemple)
1
UBR6F0F0.book Page 39 Thursday, August 4, 2016 2:47 PM

Entretien périodique et réglage
6-40
6
FAU68070

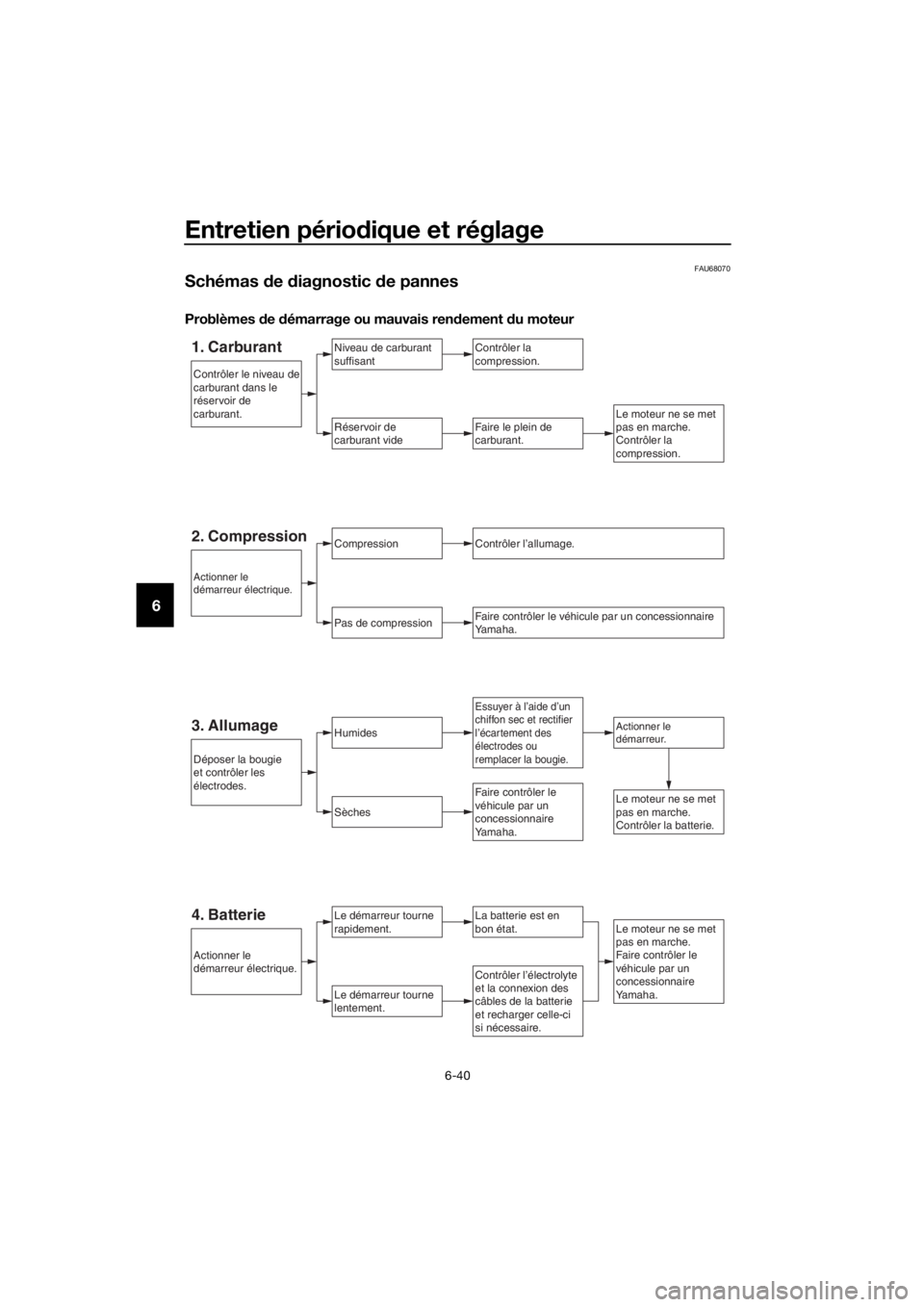

Schémas de diagnostic de pannes
Problèmes de démarrage ou mauvais rendement du moteur
1. CarburantNiveau de carburant
suffisantContrôler la
compression.
Réservoir de
carburant videFaire le plein de
carburant.
Le démarreur tourne
rapidement.
Actionner le
démarreur.
Le démarreur tourne
lentement.
Essuyer à l’aide d’un
chiffon sec et rectifier
l’écartement des
électrodes ou
remplacer la bougie.
Contrôler l’électrolyte
et la connexion des
câbles de la batterie
et recharger celle-ci
si nécessaire.
4. BatterieLa batterie est en
bon état.Le moteur ne se met
pas en marche.
Faire contrôler le
véhicule par un
concessionnaire
Yamaha.
Le moteur ne se met
pas en marche.
Contrôler la batterie.
3. AllumageHumides
Le moteur ne se met
pas en marche.
Contrôler la
compression.
Sèches
Faire contrôler le
véhicule par un
concessionnaire
Yamaha.
Déposer la bougie
et contrôler les
électrodes.
Actionner le
démarreur électrique.
Actionner le
démarreur électrique.
Contrôler le niveau de
carburant dans le
réservoir de
carburant.
CompressionContrôler l’allumage.
Pas de compressionFaire contrôler le véhicule par un concessionnaire
Yamaha.
2. Compression
UBR6F0F0.book Page 40 Thursday, August 4, 2016 2:47 PM

Entretien périodique et réglage
6-41
6
Surchauffe du moteur
AVERTISSEMENT
FWA10401
Ne pas enlever le bouchon de radiateur quand le moteur et le radiateur sont
chauds. Du liquide chaud et de la vapeur risquent de jaillir sous forte pression et
de provoquer des brûlures. Veiller à attendre que le moteur ait refroidi.
Après avoir retiré la vis de retenue du bouchon du radiateur, poser un chiffon
épais ou une serviette sur celui-ci, puis le tourner lentement dans le sens inverse
des aiguilles d’une montre jusqu’au point de détente afin de faire tomber la pres-
sion résiduelle. Une fois que le sifflement s’est arrêté, appuyer sur le bouchon
tout en le tournant dans le sens inverse des aiguilles d’une montre, puis l’enle-
ver.
N.B.
Si le liquide de refroidissement recommandé n’est pas disponible, on peut utiliser de l’eau
du robinet, à condition de la remplacer dès que possible par le liquide prescrit.
Attendre que le
moteur ait refroidi.
Contrôler le niveau
du liquide de
refroidissement dans
le vase d’expansion
et le radiateur.Faire l’appoint de liquide
de refroidissement.
(Voir N.B.)
Le niveau du liquide
de refroidissement
est suffisant.
Pas de fuite
FuitesLe niveau du liquide de
refroidissement est
insuffisant.
Contrôler le circuit de
refroidissement afin de
détecter toute fuite.
Faire contrôler et réparer
le circuit de
refroidissement par un
concessionnaire Yamaha.
Mettre le moteur en marche. Si le moteur surchauffe
à nouveau, faire contrôler et réparer le circuit de
refroidissement par un concessionnaire Yamaha.
UBR6F0F0.book Page 41 Thursday, August 4, 2016 2:47 PM

Soin et remisage de la moto
7-1
7
FAU37834
Remarque concernant les pièces
de couleur mate
ATTENTION
FCA15193
Certains modèles sont équipés de piè-
ces à finition mate. Demander conseil à
un concessionnaire Yamaha au sujet
des produits d’entretien à utiliser avant
de procéder au nettoyage du véhicule.
L’emploi de brosses, de produits
chimiques mordants ou de détachants
griffera ou endommagera la surface de
ces pièces. Il convient également de ne
pas enduire les pièces à finition mate de
cire.
FAUM2453
Soin
Un des attraits incontestés d’une moto ré-
side dans la mise à nu de son anatomie, ce
qui est toutefois source de vulnérabilité.
Rouille et corrosion peuvent apparaître,
même sur des pièces de très bonne qualité.
Si un tube d’échappement rouillé peut pas-
ser inaperçu sur une voiture, l’effet sur une
moto est plutôt disgracieux. Un entretien
adéquat régulier lui permettra non seule-
ment de conserver son allure et son rende-
ment et de prolonger sa durée de service,
mais est également indispensable afin de
conserver les droits de la garantie.
Avant le nettoyage
1. Une fois le moteur refroidi, recouvrir la
sortie du pot d’échappement à l’aide
d’un sachet en plastique.
2. S’assurer que tous les bouchons, ca-
puchons et couvercles, y compris le
capuchon de bougie ainsi que les
fiches rapides et connecteurs élec-
triques sont fermement et correcte-
ment en place.
3. Éliminer les taches tenaces, telles que
de l’huile carbonisée sur le carter mo-
teur, à l’aide d’un dégraissant et d’une
brosse en veillant à ne jamais en appli-
quer sur les joints, les pignons, la
chaîne de transmission et les axes de
roue. Toujours rincer la crasse et le
dégraissant à l’eau.
Nettoyage
ATTENTION
FCA10773
Éviter de nettoyer les roues, surtout
celles à rayons, avec des produits
nettoyants trop acides. S’il s’avère
nécessaire d’utiliser ce type de pro-
duit afin d’éliminer des taches te-
naces, veiller à ne pas l’appliquer
plus longtemps que prescrit. Rincer
UBR6F0F0.book Page 1 Thursday, August 4, 2016 2:47 PM

Soin et remisage de la moto
7-2
7
ensuite abondamment à l’eau, sé-
cher immédiatement, puis vapori-
ser un produit anticorrosion.
Un nettoyage incorrect risque d’en-
dommager les pièces en plastique
(caches et carénages, pare-brise,
les lentilles de phare ou d’instru-
ment, etc.) et les pots d’échappe-
ment. Nettoyer les pièces en plas-
tique exclusivement à l’eau claire et
en se servant d’éponges ou chif-
fons doux. Si toutefois on ne par-
vient pas à nettoyer parfaitement
les pièces en plastique, on peut
ajouter un peu de détergent doux à
l’eau. Bien veiller à rincer abondam-
ment à l’eau afin d’éliminer toute
trace de détergent, car celui-ci abî-
merait les pièces en plastique.
Éviter tout contact de produits
chimiques mordants sur les pièces
en plastique. Ne pas utiliser des
éponges ou chiffons imbibés de
produits nettoyants abrasifs, de
dissolvant ou diluant, d’essence, de
dérouilleur, d’antirouille, d’antigel
ou d’électrolyte.
Ne pas utiliser des portiques de la-
vage à haute pression ou au jet de
vapeur. Cela provoquerait des infil-
trations
d’eau qui endommage-
raient les pièces suivantes : joints
(de roulements de roue, de roule-
ment de bras oscillant, de fourche
et de freins), composants élec-
triques (fiches rapides, connec-
teurs, instruments, contacteurs et
feux) et les mises à l’air.
Motos équipées d’un pare-brise :
ne pas utiliser de produits de net-
toyage abrasifs ni des éponges
dures afin d’éviter de griffer ou de
ternir. Certains produits de net-
toyage pour plastique risquent de
griffer le pare-brise. Faire un essai
sur une zone en dehors du champde vision afin de s’assurer que le
produit ne laisse pas de trace. Si le
pare-brise est griffé, utiliser un bon
agent de polissage pour plastiques
après le nettoyage.
Après utilisation dans des conditions nor-
males
Nettoyer la crasse à l’eau chaude addition-
née de détergent doux et d’une éponge
douce et propre, puis rincer abondamment
à l’eau claire. Recourir à une brosse à dents
ou à un goupillon pour nettoyer les pièces
difficile d’accès. Pour faciliter l’élimination
des taches plus tenaces et des insectes,
déposer un chiffon humide sur ceux-ci
quelques minutes avant de procéder au
nettoyage. Se servir de l’éponge spéciale
se trouvant sous la trousse de réparation
pour nettoyer le pot d’échappement et lui
rendre son brillant.
Après utilisation sous la pluie, à proximité
de la mer ou sur des routes salées
L’eau accentue l’effet corrosif du sel marin
et du sel répandu sur les routes en hiver. Il
convient dès lors d’effectuer les travaux
suivants après chaque randonnée sous la
pluie, à proximité de la mer ou sur des
routes salées.
N.B.
Il peut rester des traces du sel répandu sur
les routes bien après la venue du prin-
temps.
1.
tionnée de détergent doux en veillant
à ce que le moteur soit froid.
ATTENTION : Ne pas utiliser d’eau
chaude, car celle-ci augmenterait
l’action corrosive du sel.
[FCA10792]
UBR6F0F0.book Page 2 Thursday, August 4, 2016 2:47 PM

Soin et remisage de la moto
7-3
7
2. Après avoir séché la moto, la protéger
de la corrosion en vaporisant un pro-
duit anticorrosion sur toutes ses sur-
faces métalliques, y compris les sur-
faces chromées ou nickelées.
Après le nettoyage
1. Sécher la moto à l’aide d’une peau de
chamois ou d’un essuyeur absorbant.
2. Sécher immédiatement la chaîne de
transmission et la lubrifier afin de pré-
venir la rouille.
3. Frotter les pièces en chrome, en alu-
minium ou en acier inoxydable, y
compris le système d’échappement, à
l’aide d’un produit d’entretien pour
chrome. Cela permettra même d’éli-
miner des pièces en acier inoxydable
les décolorations dues à la chaleur.
4. Une bonne mesure de prévention
contre la corrosion consiste à vapori-
ser un produit anticorrosion sur toutes
les surfaces métalliques, y compris les
surfaces chromées ou nickelées.
5. Les taches qui subsistent peuvent
être nettoyées en pulvérisant de
l’huile.
6. Retoucher les griffes et légers coups
occasionnés par les gravillons, etc.
7. Appliquer de la cire sur toutes les sur-
faces peintes.
8. Veiller à ce que la moto soit parfaite-
ment sèche avant de la remiser ou de
la couvrir.
AVERTISSEMENT
FWA11132
Des impuretés sur les freins ou les
pneus peuvent provoquer une perte de
contrôle.
S’assurer qu’il n’y a ni huile ni cire
sur les freins et les pneus.
Si nécessaire, nettoyer les disques
et les garnitures de frein à l’aide
d’un produit spécial pour disque de
frein ou d’acétone, et nettoyer les
pneus à l’eau chaude et au dé-tergent doux. Effectuer ensuite un
test de conduite afin de vérifier le
freinage et la prise de virages.
ATTENTION
FCA10801
Pulvériser modérément huile et cire
et bien essuyer tout excès.
Ne jamais enduire les pièces en
plastique ou en caoutchouc d’huile
ou de cire. Recourir à un produit
spécial.
Éviter l’emploi de produits de polis-
sage mordants, car ceux-ci at-
taquent la peinture.
N.B.
Pour toute question relative au choix
et à l’emploi des produits d’entretien,
consulter un concessionnaire
Yamaha.
Le lavage, la pluie ou l’humidité at-
mosphérique peut provoquer l’em-
buage de la lentille de phare. La buée
devrait disparaître peu de temps
après l’allumage du phare.
UBR6F0F0.book Page 3 Thursday, August 4, 2016 2:47 PM

Soin et remisage de la moto
7-4
7
FAU43204
Remisage
Remisage de courte durée
Veiller à remiser la moto dans un endroit
frais et sec. Si les conditions de remisage
l’exigent (poussière excessive, etc.), couvrir
la moto d’une housse poreuse. S’assurer
que le moteur et le système d’échappe-
ment ont refroidi avant de couvrir la moto.
ATTENTION
FCA10811
Entreposer la moto dans un endroit
mal aéré ou la recouvrir d’une
bâche alors qu’elle est mouillée
provoqueront des infiltrations et de
la rouille.
Afin de prévenir la rouille, éviter
l’entreposage dans des caves hu-
mides, des étables (en raison de la
présence d’ammoniaque) et à
proximité de produits chimiques.
Remisage de longue durée
Avant de remiser la moto pour plusieurs
mois :
1. Suivre toutes les instructions de la
section “Soin” de ce chapitre.
2. Faire le plein de carburant et, si dispo-
nible, ajouter un stabilisateur de car-
burant afin d’éviter que le réservoir ne
rouille et que le carburant ne se dé-
grade.
3. Effectuer les étapes ci-dessous afin
de protéger le cylindre, les segments,
etc., de la corrosion.
a. Retirer le capuchon de bougie et
déposer la bougie.
b. Verser une cuillerée à café d’huile
moteur dans l’orifice de bougie.
c. Remonter le capuchon de bougie
sur la bougie et placer cette der-
nière sur la culasse de sorte que
ses électrodes soient mises à lamasse. (Cette technique permet-
tra de limiter la production d’étin-
celles à l’étape suivante.)
d. Faire tourner le moteur à plusieurs
reprises à l’aide du démarreur.
(Ceci permet de répartir l’huile sur
la paroi du cylindre.)
AVERTISSEMENT ! Avant de
faire tourner le moteur, veiller à
mettre les électrodes de bougie
à la masse afin d’éviter la pro-
duction d’étincelles, car celles-
ci pourraient être à l’origine de
dégâts et de brûlures.
[FWA10952]
e. Retirer le capuchon de la bougie,
installer cette dernière et monter
ensuite le capuchon.
4. Lubrifier tous les câbles de com-
mande ainsi que les articulations de
tous les leviers, pédales, et de la bé-
quille latérale et/ou centrale.
5. Vérifier et, si nécessaire, régler la pres-
sion de gonflage des pneus, puis éle-
ver la moto de sorte que ses deux
roues ne reposent pas sur le sol. S’il
n’est pas possible d’élever les roues,
les tourner quelque peu chaque mois
de sorte que l’humidité ne se
concentre pas en un point précis des
pneus.
6. Recouvrir la sortie du pot d’échappe-
ment à l’aide d’un sachet en plastique
afin d’éviter toute infiltration d’eau.
7. Déposer la batterie et la recharger
complètement. La conserver dans un
endroit à l’abri de l’humidité et la re-
charger une fois par mois. Ne pas ran-
ger la batterie dans un endroit exces-
sivement chaud ou froid [moins de
0 °C (30 °F) ou plus de 30 °C (90 °F)].
Pour plus d’informations au sujet de
l’entreposage de la batterie, se repor-
ter à la page 6-33.
UBR6F0F0.book Page 4 Thursday, August 4, 2016 2:47 PM

Soin et remisage de la moto
7-5
7
N.B.
Effectuer toutes les réparations néces-
saires avant de remiser la moto.
UBR6F0F0.book Page 5 Thursday, August 4, 2016 2:47 PM

Caractéristiques
8-1
8
Dimensions:
Longueur hors tout:
1950 mm (76.8 in)
Largeur hors tout:
695 mm (27.4 in)
Hauteur hors tout:
1065 mm (41.9 in)
Hauteur de la selle:
825 mm (32.5 in)
Empattement:
1350 mm (53.1 in)
Garde au sol:
155 mm (6.10 in)
Rayon de braquage minimum:
3.1 m (10.17 ft)
Poids:
Poids à vide:
143 kg (315 lb)
Moteur:
Type de moteur:
Refroidissement par liquide, 4 temps,
SACT
Disposition du ou des cylindres:
Monocylindre
Cylindrée:
124 cm3
Alésage × course:
52.0 × 58.6 mm (2.05 × 2.31 in)
Taux de compression:
11.2 : 1
Système de démarrage:
Démarreur électrique
Système de graissage:
Carter humide
Huile moteur:
Marque recommandée:
YAMALUBE
Type:
SAE 10W-40
Classification d’huile moteur recommandée:
API Service de type SG et au-delà/JASO
MA
Quantité d’huile moteur:
Sans remplacement de l’élément du filtre à
huile:
0.95 L (1.00 US qt, 0.84 Imp.qt)
Avec remplacement de l’élément du filtre à
huile:
1.00 L (1.06 US qt, 0.88 Imp.qt)
Quantité de liquide de refroidissement:
Vase d’expansion (jusqu’au repère de niveau
maximum):
0.25 L (0.26 US qt, 0.22 Imp.qt)
Radiateur (circuit compris):
1.00 L (1.06 US qt, 0.88 Imp.qt)
Filtre à air:
Élément du filtre à air:
Élément de type sec
Carburant:
Carburant recommandé:
Essence super sans plomb
(essence-alcool [E10] acceptable)
Capacité du réservoir:
11.5 L (3.04 US gal, 2.53 Imp.gal)
Quantité de la réserve:
3.0 L (0.79 US gal, 0.66 Imp.gal)
Injection de carburant:
Corps de papillon d’accélération:
Repère d’identification:
BR61 00
Bougie(s):
Fabricant/modèle:
NGK/CR9E
Écartement des électrodes:
0.7–0.8 mm (0.028–0.031 in)
Embrayage:
Type d’embrayage:
Humide, multidisque
Transmission:
Taux de réduction primaire:
73/24 (3.042)
Transmission finale:
Chaîne
Taux de réduction secondaire:
48/14 (3.429)
Type de boîte de vitesses:
Prise constante, 6 rapports
Commande:
Au pied gauche
Rapport de démultiplication:
1
re:
34/12 (2.833)
2
e:
30/16 (1.875)
3
e:
30/22 (1.364)
4
e:
24/21 (1.143)
UBR6F0F0.book Page 1 Thursday, August 4, 2016 2:47 PM

Caractéristiques
8-2
8
5e:
22/23 (0.957)
6
e:
21/25 (0.840)
Châssis:
Type de cadre:
Simple berceau dédoublé
Angle de chasse:
25.0 degrés
Chasse:
89 mm (3.5 in)
Pneu avant:
Type:
Sans chambre (Tubeless)
Taille:
100/80-17 M/C 52H(PIRELLI)-
52S(MICHELIN)
Fabricant/modèle:
PIRELLI/SPORT DEMON
Fabricant/modèle:
MICHELIN/PILOT STREET
Pneu arrière:
Type:
Sans chambre (Tubeless)
Taille:
130/70-17 M/C 62H(PIRELLI)-
62S(MICHELIN)
Fabricant/modèle:
PIRELLI/SPORT DEMON
Fabricant/modèle:
MICHELIN/PILOT STREET
Charge:
Charge maximale:
180 kg (397 lb)
(Poids total du pilote, du passager, du
chargement et des accessoires)
Pression de gonflage (contrôlée les
pneus froids):
Conditions de charge:
0–90 kg (0–198 lb)
Avant:
180 kPa (1.80 kgf/cm2, 26 psi)
Arrière:
200 kPa (2.00 kgf/cm2, 29 psi)
Conditions de charge:
90–180 kg (198–397 lb)
Avant:
180 kPa (1.80 kgf/cm2, 26 psi)
Arrière:
225 kPa (2.25 kgf/cm2, 33 psi)
Roue avant:
Type de roue:
Roue coulée
Taille de jante:
17xMT2.75
Roue arrière:
Type de roue:
Roue coulée
Taille de jante:
17 x MT3.75
Frein avant:
Type:
Frein hydraulique monodisque
Liquide de frein spécifié:
DOT 4
Frein arrière:
Type:
Frein hydraulique monodisque
Liquide de frein spécifié:
DOT 4
Suspension avant:
Type:
Fourche télescopique
Type de ressort/amortisseur:
Ressort hélicoïdal / amortisseur
hydraulique
Débattement de roue:
130 mm (5.1 in)
Suspension arrière:
Type:
Bras oscillant (suspension à liaison)
Type de ressort/amortisseur:
Ressort hélicoïdal / amortisseur
hydraulique
Débattement de roue:
114 mm (4.5 in)
Partie électrique:
Tension du système électrique:
12 V
Système d’allumage:
TCI
Système de charge:
Alternateur avec rotor à aimantation
permanente
Batterie:
Modèle:
12N5.5-4A / YUASA
Voltage, capacité:
12 V, 5.5 Ah (10 HR)
UBR6F0F0.book Page 2 Thursday, August 4, 2016 2:47 PM
