YAMAHA YZF-R1M 2015 Betriebsanleitungen (in German)

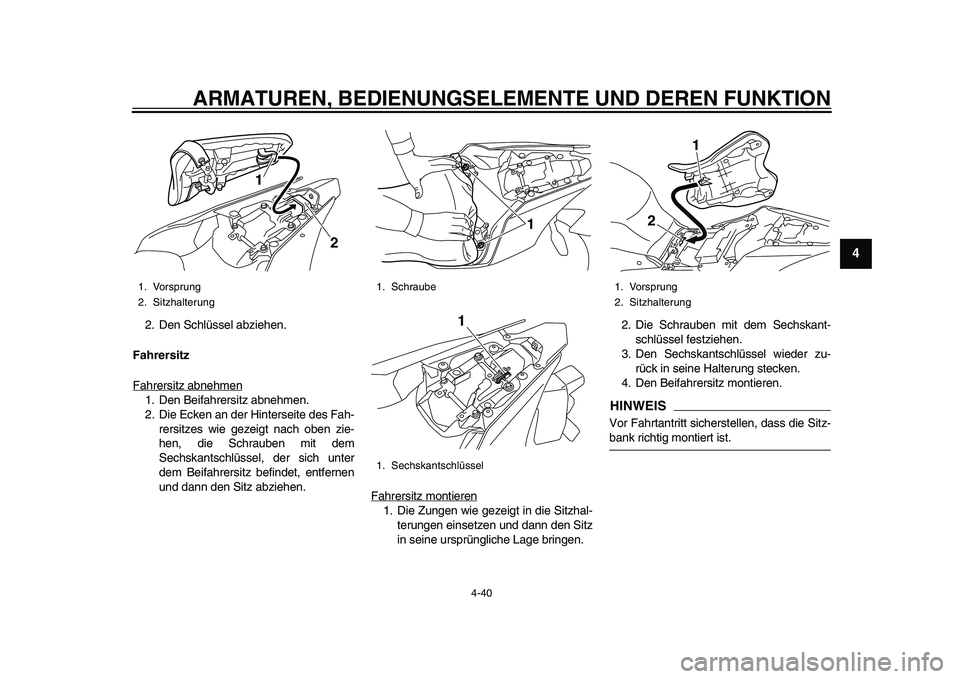

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
4-40
1
2
345
6
7
8
9
10
11
12
2. Den Schlüssel abziehen.
Fahrersitz
Fahrersitz abnehmen1. Den Beifahrersitz abnehmen.
2. Die Ecken an der Hinterseite des Fah- rersitzes wie gezeigt nach oben zie-
hen, die Schrauben mit dem
Sechskantschlüssel, der sich unter
dem Beifahrersitz befindet, entfernen
und dann den Sitz abziehen. Fahrersitz montieren
1. Die Zungen wie gezeigt in die Sitzhal-
terungen einsetzen und dann den Sitz
in seine ursprüngliche Lage bringen. 2. Die Schrauben mit dem Sechskant-
schlüssel festziehen.
3. Den Sechskantschlüssel wieder zu- rück in seine Halterung stecken.
4. Den Beifahrersitz montieren.
HINWEISVor Fahrtantritt sicherstellen, dass die Sitz-bank richtig montiert ist.
1. Vorsprung
2. Sitzhalterung
1
2
1. Schraube
1. Sechskantschlüssel
1
1
1. Vorsprung
2. Sitzhalterung
1
2
2CR-9-GG.book 40 ページ ２０１５年５月１日　金曜日　午前１０時３０分

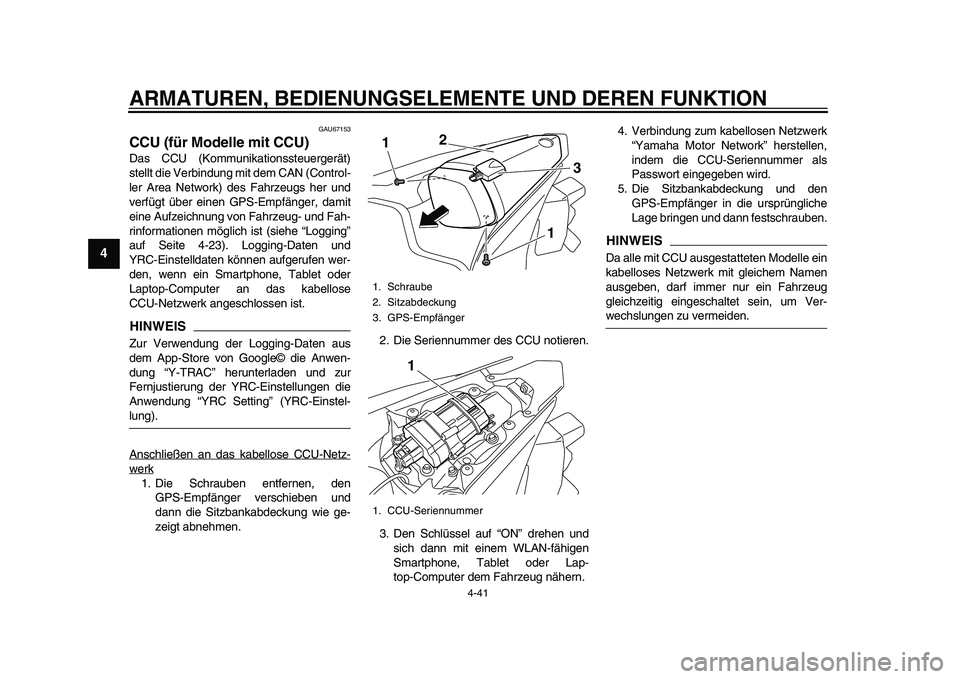

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
4-41
1
2
34
5
6
7
8
9
10
11
12
GAU67153
CCU (für Modelle mit CCU)Das CCU (Kommunikationssteuergerät)
stellt die Verbindung mit dem CAN (Control-
ler Area Network) des Fahrzeugs her und
verfügt über einen GPS-Empfänger, damit
eine Aufzeichnung von Fahrzeug- und Fah-
rinformationen möglich ist (siehe “Logging”
auf Seite 4-23). Logging-Daten und
YRC-Einstelldaten können aufgerufen wer-
den, wenn ein Smartphone, Tablet oder
Laptop-Computer an das kabellose
CCU-Netzwerk angeschlossen ist.HINWEISZur Verwendung der Logging-Daten aus
dem App-Store von Google© die Anwen-
dung “Y-TRAC” herunterladen und zur
Fernjustierung der YRC-Einstellungen die
Anwendung “YRC Setting” (YRC-Einstel-lung).
Anschließen an das kabellose CCU-Netz-werk1. Die Schrauben entfernen, den GPS-Empfänger verschieben und
dann die Sitzbankabdeckung wie ge-
zeigt abnehmen. 2. Die Seriennummer des CCU notieren.
3. Den Schlüssel auf “ON” drehen und
sich dann mit einem WLAN-fähigen
Smartphone, Tablet oder Lap-
top-Computer dem Fahrzeug nähern. 4. Verbindung zum kabellosen Netzwerk
“Yamaha Motor Network” herstellen,
indem die CCU-Seriennummer als
Passwort eingegeben wird.
5. Die Sitzbankabdeckung und den
GPS-Empfänger in die ursprüngliche
Lage bringen und dann festschrauben.
HINWEISDa alle mit CCU ausgestatteten Modelle ein
kabelloses Netzwerk mit gleichem Namen
ausgeben, darf immer nur ein Fahrzeug
gleichzeitig eingeschaltet sein, um Ver-wechslungen zu vermeiden.
1. Schraube
2. Sitzabdeckung
3. GPS-Empfänger
1. CCU-Seriennummer1
1
2
3
1
2CR-9-GG.book 41 ページ ２０１５年５月１日　金曜日　午前１０時３０分

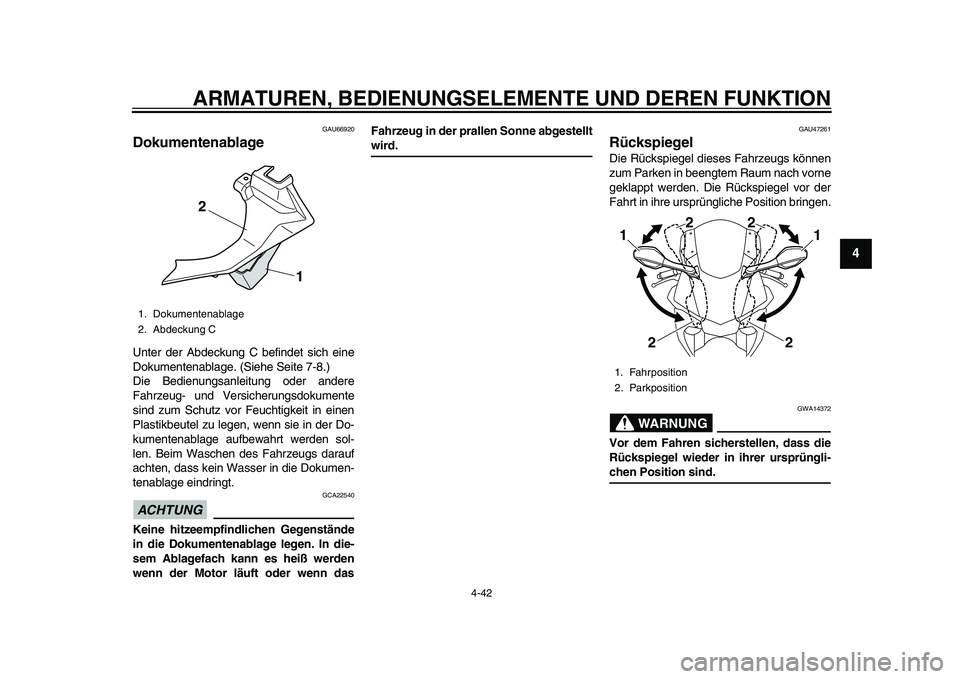

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
4-42
1
2
345
6
7
8
9
10
11
12
GAU66920
DokumentenablageUnter der Abdeckung C befindet sich eine
Dokumentenablage. (Siehe Seite 7-8.)
Die Bedienungsanleitung oder andere
Fahrzeug- und Versicherungsdokumente
sind zum Schutz vor Feuchtigkeit in einen
Plastikbeutel zu legen, wenn sie in der Do-
kumentenablage aufbewahrt werden sol-
len. Beim Waschen des Fahrzeugs darauf
achten, dass kein Wasser in die Dokumen-
tenablage eindringt.ACHTUNG
GCA22540
Keine hitzeempfindlichen Gegenstände
in die Dokumentenablage legen. In die-
sem Ablagefach kann es heiß werden
wenn der Motor läuft oder wenn das Fahrzeug in der pra
llen Sonne abgestellt
wird.
GAU47261
RückspiegelDie Rückspiegel dieses Fahrzeugs können
zum Parken in beengtem Raum nach vorne
geklappt werden. Die Rückspiegel vor der
Fahrt in ihre ursprüngliche Position bringen.
WARNUNG
GWA14372
Vor dem Fahren sicherstellen, dass die
Rückspiegel wieder in ihrer ursprüngli-chen Position sind.
1. Dokumentenablage
2. Abdeckung C
1
2
1. Fahrposition
2. Parkposition11
2 22
2
2CR-9-GG.book 42 ページ ２０１５年５月１日　金曜日　午前１０時３０分

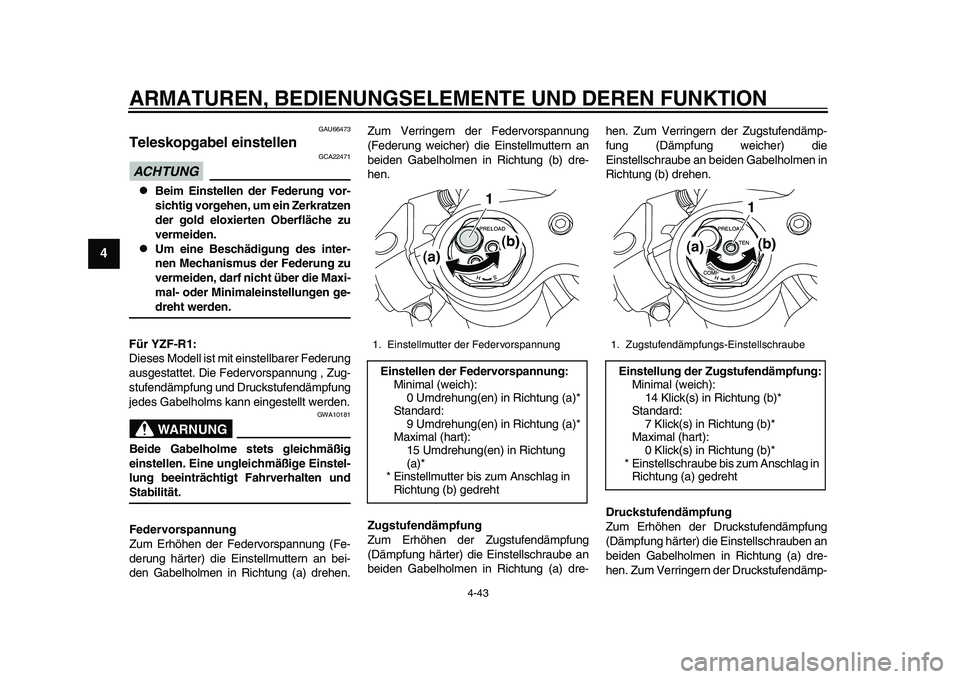

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
4-43
1
2
34
5
6
7
8
9
10
11
12
GAU66473
Teleskopgabel einstellenACHTUNG
GCA22471

Beim Einstellen der Federung vor-
sichtig vorgehen, um ein Zerkratzen
der gold eloxierten Oberfläche zu
vermeiden.

Um eine Beschädigung des inter-
nen Mechanismus der Federung zu
vermeiden, darf nicht über die Maxi-
mal- oder Minimaleinstellungen ge-dreht werden.
Für YZF-R1:
Dieses Modell ist mit einstellbarer Federung
ausgestattet. Die Federvorspannung , Zug-
stufendämpfung und Dr uckstufendämpfung
jedes Gabelholms kann eingestellt werden.WARNUNG
GWA10181
Beide Gabelholme stets gleichmäßig
einstellen. Eine ungleichmäßige Einstel-
lung beeinträchtigt Fahrverhalten undStabilität.
Federvorspannung
Zum Erhöhen der Federvorspannung (Fe-
derung härter) die Einstellmuttern an bei-
den Gabelholmen in Richtung (a) drehen. Zum Verringern der Federvorspannung
(Federung weicher) die Einstellmuttern an
beiden Gabelholmen in Richtung (b) dre-
hen.
Zugstufendämpfung
Zum Erhöhen der Zugstufendämpfung
(Dämpfung härter) die Einstellschraube an
beiden Gabelholmen in Richtung (a) dre-
hen. Zum Verringern der Zugstufendämp-
fung (Dämpfung weicher) die
Einstellschraube an beiden Gabelholmen in
Richtung (b) drehen.
Druckstufendämpfung
Zum Erhöhen der Druckstufendämpfung
(Dämpfung härter) die Einstellschrauben an
beiden Gabelholmen in Richtung (a) dre-
hen. Zum Verringern der Druckstufendämp-
1. Einstellmutter der FedervorspannungEinstellen der Federvorspannung:
Minimal (weich):0 Umdrehung(en) in Richtung (a)*
Standard: 9 Umdrehung(en) in Richtung (a)*
Maximal (hart):
15 Umdrehung(en) in Richtung
(a)*
* Einstellmutter bis zum Anschlag in
Richtung (b) gedreht
1
(a) (b)
1. Zugstufendämpfungs-EinstellschraubeEinstellung der Zugstufendämpfung:
Minimal (weich):14 Klick(s) in Richtung (b)*
Standard: 7 Klick(s) in Richtung (b)*
Maximal (hart):
0 Klick(s) in Richtung (b)*
* Einstellschraube bis zum Anschlag in Richtung (a) gedreht
1
(a) (b)
2CR-9-GG.book 43 ページ ２０１５年５月１日　金曜日　午前１０時３０分

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
4-44
1
2
345
6
7
8
9
10
11
12
fung (Dämpfung weicher) beide
Einstellschrauben in Richtung (b) drehen.HINWEISObwohl die Gesamtanzahl von Klicks des
Dämpfungs-Einstellmechanismus aufgrund
von kleinen Abweichungen in der Herstel-
lung nicht exakt den oben genannten Vor-
gaben entsprechen mag, repräsentiert die tatsächliche Anzahl
von Klicks den gesam-
ten Einstellbereich. Um eine präzise Ein-
stellung zu erzielen, sollte man die Anzahl
Positionen der einzelnen Dämpfungs-Ein-
stellmechanismen überprüfen und die obi-
gen Angaben entsprechend revidieren.
Für YZF-R1M:
Dieses Modell ist mit der elektronischen
Rennfederung von ÖHLINS ausgestattet.
Die Zug- und Druckstufen-Dämpfkräfte
werden elektronisch eingestellt. (Siehe
ERS (Elektronische Rennfederung) auf Sei-
te 4-20.)
Federvorspannung
Die Einstellung der Federvorspannung wird
manuell vorgenommen.
1. Das Fahrzeug ausschalten.
2. Die Gummiabdeckung an jedem Steckverbinder nach hinten schieben.
3. Den Steckverbinder an jedem Gabel- holm abnehmen. ACHTUNG: Um
eine Beschädigung der Steckver-
binder zu verhindern, keine scharf-
kantigen Werkzeuge verwenden
oder übermäßigen Kräfte aufbrin-
gen.
[GCA22770]
4. Zum Erhöhen der Federvorspannung
(Federung härter) di e Einstellschrau-
ben an beiden Gabelholmen in Rich-
tung (a) drehen. Zum Verringern der
Federvorspannung (Federung wei-
cher) beide Einstellschrauben in Rich-
tung (b) drehen.
1. Druckstufendämpfungs-EinstellschraubeEinstellen der Druckstufendämp-
fung: Minimal (weich): 23 Klick(s) in Richtung (b)*
Standard: 17 Klick(s) in Richtung (b)*
Maximal (hart):
0 Klick(s) in Richtung (b)*
* Einstellschraube bis zum Anschlag in Richtung (a) gedreht
1
(a) (b)
1. Gummiabdeckung
2. Stecker
2
1
2CR-9-GG.book 44 ページ ２０１５年５月１日　金曜日　午前１０時３０分

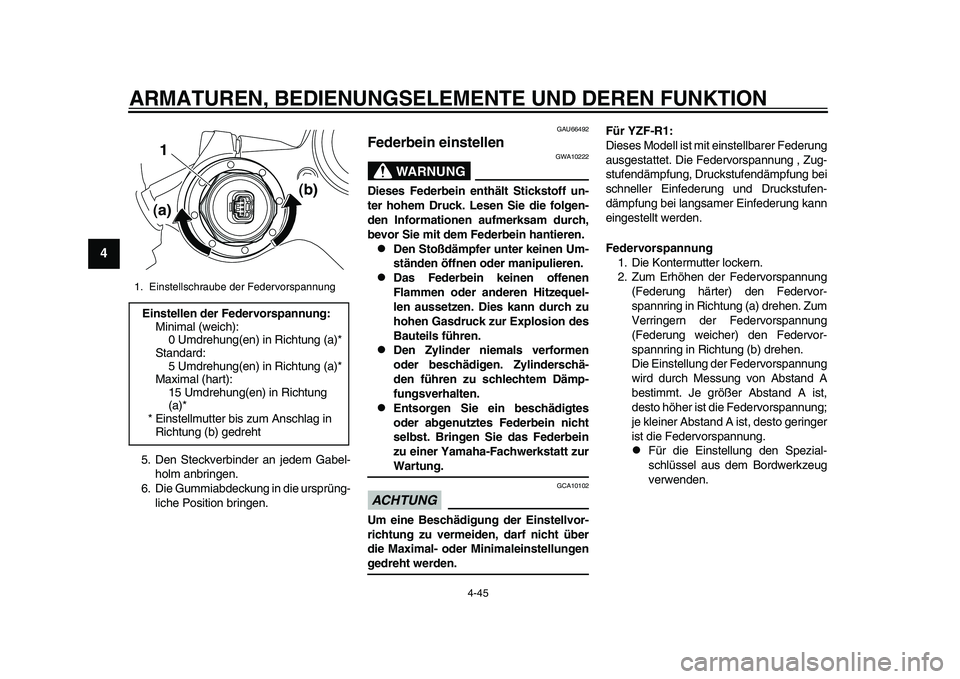

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
4-45
1
2
34
5
6
7
8
9
10
11
12
5. Den Steckverbinder an jedem Gabel- holm anbringen.
6. Die Gummiabdeckung in die ursprüng-
liche Position bringen.
GAU66492
Federbein einstellen
WARNUNG
GWA10222
Dieses Federbein enthält Stickstoff un-
ter hohem Druck. Lesen Sie die folgen-
den Informationen aufmerksam durch,
bevor Sie mit dem Federbein hantieren.
Den Stoßdämpfer unter keinen Um-
ständen öffnen oder manipulieren.

Das Federbein keinen offenen
Flammen oder anderen Hitzequel-
len aussetzen. Dies kann durch zu
hohen Gasdruck zur Explosion des
Bauteils führen.

Den Zylinder niemals verformen
oder beschädigen. Zylinderschä-
den führen zu schlechtem Dämp-
fungsverhalten.

Entsorgen Sie ein beschädigtes
oder abgenutztes Federbein nicht
selbst. Bringen Sie das Federbein
zu einer Yamaha-Fachwerkstatt zurWartung.
ACHTUNG
GCA10102
Um eine Beschädigung der Einstellvor-
richtung zu vermeiden, darf nicht über
die Maximal- oder Minimaleinstellungengedreht werden. Für YZF-R1:
Dieses Modell ist mit einstellbarer Federung
ausgestattet. Die Federvorspannung , Zug-
stufendämpfung, Druckstufendämpfung bei
schneller Einfederung und Druckstufen-
dämpfung bei langsamer Einfederung kann
eingestellt werden.
Federvorspannung
1. Die Kontermutter lockern.
2. Zum Erhöhen der Federvorspannung (Federung härter) den Federvor-
spannring in Richtung (a) drehen. Zum
Verringern der Federvorspannung
(Federung weicher) den Federvor-
spannring in Richtung (b) drehen.
Die Einstellung der Federvorspannung
wird durch Messung von Abstand A
bestimmt. Je größer Abstand A ist,
desto höher ist die Federvorspannung;
je kleiner Abstand A ist, desto geringer
ist die Federvorspannung.

Für die Einstellung den Spezial-
schlüssel aus dem Bordwerkzeug
verwenden.
1. Einstellschraube der FedervorspannungEinstellen der Federvorspannung:Minimal (weich):
0 Umdrehung(en) in Richtung (a)*
Standard: 5 Umdrehung(en) in Richtung (a)*
Maximal (hart): 15 Umdrehung(en) in Richtung
(a)*
* Einstellmutter bis zum Anschlag in Richtung (b) gedreht
1
(a) (b)
2CR-9-GG.book 45 ページ ２０１５年５月１日　金曜日　午前１０時３０分

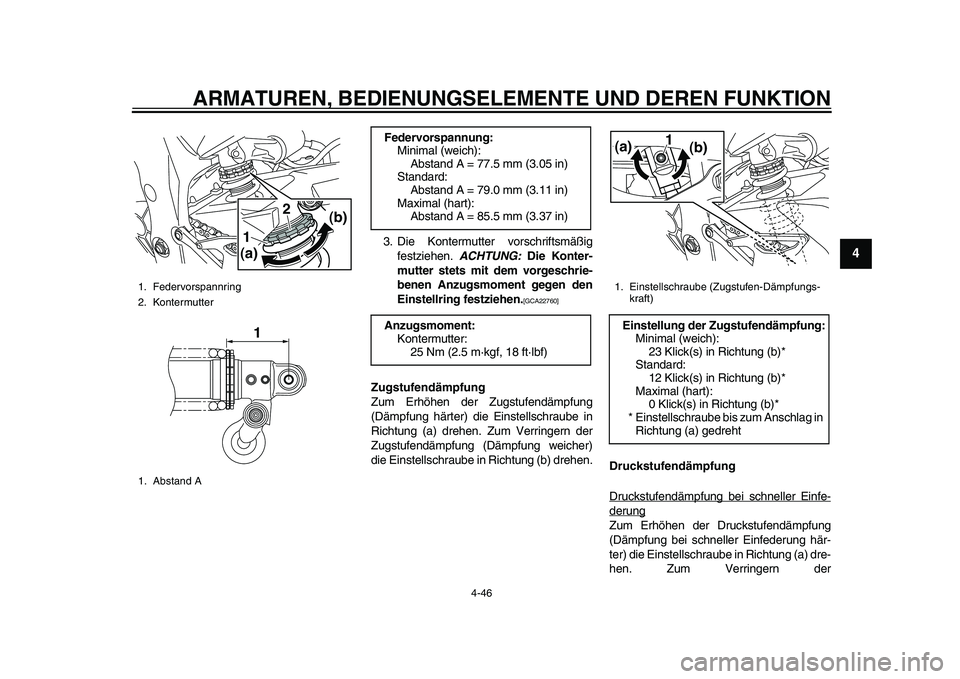

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
4-46
1
2
345
6
7
8
9
10
11
12
3. Die Kontermutter vorschriftsmäßig festziehen. ACHTUNG: Die Konter-
mutter stets mit dem vorgeschrie-
benen Anzugsmoment gegen den
Einstellring festziehen.
[GCA22760]
Zugstufendämpfung
Zum Erhöhen der Zugstufendämpfung
(Dämpfung härter) die Einstellschraube in
Richtung (a) drehen. Zum Verringern der
Zugstufendämpfung (Dämpfung weicher)
die Einstellschraube in Richtung (b) drehen. Druckstufendämpfung
Druckstufendämpfung bei schneller Einfe-
derungZum Erhöhen der Druckstufendämpfung
(Dämpfung bei schneller Einfederung här-
ter) die Einstellschraube in Richtung (a) dre-
hen. Zum Verringern der
1. Federvorspannring
2. Kontermutter
1. Abstand A
(a)(b)1
2
1
Federvorspannung:
Minimal (weich):Abstand A = 77.5 mm (3.05 in)
Standard:
Abstand A = 79.0 mm (3.11 in)
Maximal (hart): Abstand A = 85.5 mm (3.37 in)
Anzugsmoment: Kontermutter:
25 Nm (2.5 m·kgf, 18 ft·lbf)
1. Einstellschraube (Zugstufen-Dämpfungs-
kraft) Einstellung der Zugstufendämpfung:Minimal (weich):
23 Klick(s) in Richtung (b)*
Standard: 12 Klick(s) in Richtung (b)*
Maximal (hart): 0 Klick(s) in Richtung (b)*
* Einstellschraube bis zum Anschlag in
Richtung (a) gedreht(a) (b)
1
2CR-9-GG.book 46 ページ ２０１５年５月１日　金曜日　午前１０時３０分

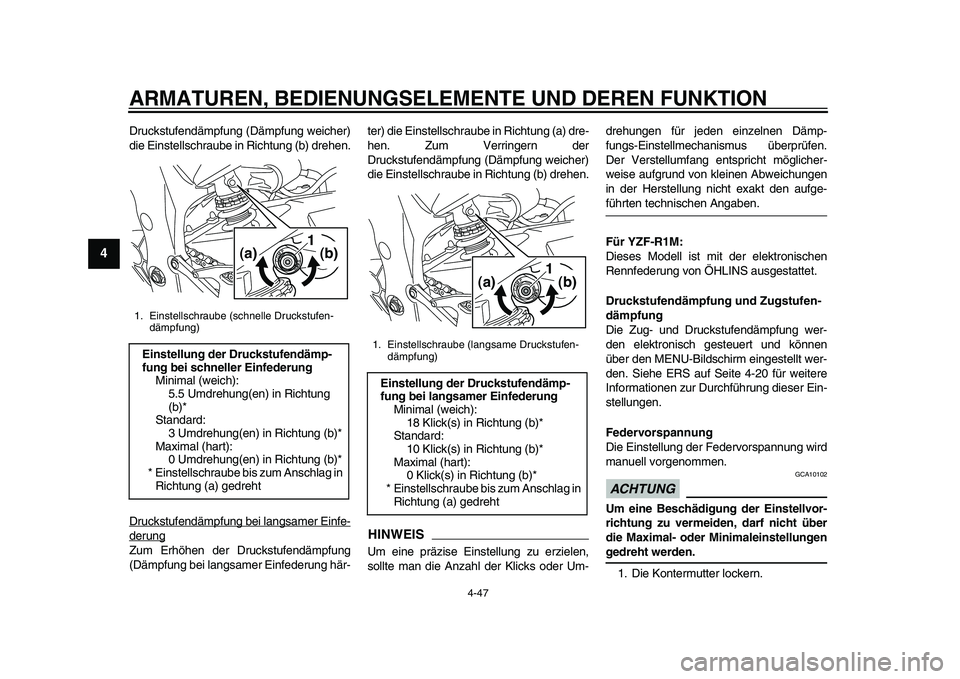

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
4-47
1
2
34
5
6
7
8
9
10
11
12
Druckstufendämpfung (Dämpfung weicher)
die Einstellschraube in Richtung (b) drehen.
Druckstufendämpfung bei langsamer Einfe-derungZum Erhöhen der Druckstufendämpfung
(Dämpfung bei langsamer Einfederung här- ter) die Einstellschraube in Richtung (a) dre-
hen. Zum Verringern der
Druckstufendämpfung (Dämpfung weicher)
die Einstellschraube in Richtung (b) drehen.
HINWEISUm eine präzise Einstellung zu erzielen,
sollte man die Anzahl der Klicks oder Um-drehungen für jeden einzelnen Dämp-
fungs-Einstellmechanismus überprüfen.
Der Verstellumfang entspricht möglicher-
weise aufgrund von kleinen Abweichungen
in der Herstellung nicht exakt den aufge-
führten technischen Angaben.
Für YZF-R1M:
Dieses Modell ist mit der elektronischen
Rennfederung von ÖHLINS ausgestattet.
Druckstufendämpfung und Zugstufen-
dämpfung
Die Zug- und Druckstufendämpfung wer-
den elektronisch gesteuert und können
über den MENU-Bildschirm eingestellt wer-
den. Siehe ERS auf Seite 4-20 für weitere
Informationen zur Durchführung dieser Ein-
stellungen.
Federvorspannung
Die Einstellung der Federvorspannung wird
manuell vorgenommen.ACHTUNG
GCA10102
Um eine Beschädigung der Einstellvor-
richtung zu vermeiden, darf nicht über
die Maximal- oder Minimaleinstellungengedreht werden.
1. Die Kontermutter lockern.
1. Einstellschraube (schnelle Druckstufen- dämpfung) Einstellung der Druckstufendämp-
fung bei schneller EinfederungMinimal (weich):5.5 Umdrehung(en) in Richtung
(b)*
Standard: 3 Umdrehung(en) in Richtung (b)*
Maximal (hart): 0 Umdrehung(en) in Richtung (b)*
* Einstellschraube bis zum Anschlag in
Richtung (a) gedreht
(a) (b)
1
1. Einstellschraube (langsame Druckstufen-
dämpfung) Einstellung der Druckstufendämp-
fung bei langsamer EinfederungMinimal (weich):
18 Klick(s) in Richtung (b)*
Standard: 10 Klick(s) in Richtung (b)*
Maximal (hart): 0 Klick(s) in Richtung (b)*
* Einstellschraube bis zum Anschlag in
Richtung (a) gedreht
(a) (b)
1
2CR-9-GG.book 47 ページ ２０１５年５月１日　金曜日　午前１０時３０分

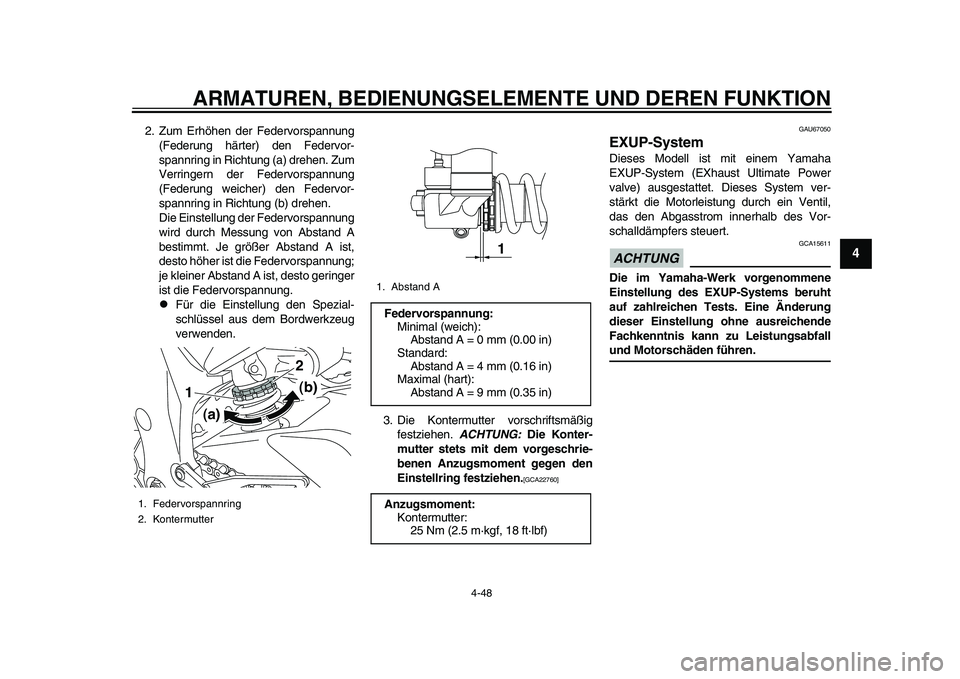

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
4-48
1
2
345
6
7
8
9
10
11
12
2. Zum Erhöhen der Federvorspannung (Federung härter) den Federvor-
spannring in Richtung (a) drehen. Zum
Verringern der Federvorspannung
(Federung weicher) den Federvor-
spannring in Richtung (b) drehen.
Die Einstellung der Federvorspannung
wird durch Messung von Abstand A
bestimmt. Je größer Abstand A ist,
desto höher ist die Federvorspannung;
je kleiner Abstand A ist, desto geringer
ist die Federvorspannung.

Für die Einstellung den Spezial-
schlüssel aus dem Bordwerkzeug
verwenden.
3. Die Kontermutter vorschriftsmäßigfestziehen. ACHTUNG: Die Konter-
mutter stets mit dem vorgeschrie-
benen Anzugsmoment gegen den
Einstellring festziehen.
[GCA22760] GAU67050
EXUP-SystemDieses Modell ist mit einem Yamaha
EXUP-System (EXhaust
Ultimate Power
valve) ausgestattet. Dieses System ver-
stärkt die Motorleistung durch ein Ventil,
das den Abgasstrom innerhalb des Vor-
schalldämpfers steuert.ACHTUNG
GCA15611
Die im Yamaha-Werk vorgenommene
Einstellung des EXUP-Systems beruht
auf zahlreichen Tests. Eine Änderung
dieser Einstellung ohne ausreichende
Fachkenntnis kann zu Leistungsabfallund Motorschäden führen.
1. Federvorspannring
2. Kontermutter
1
(a) (b)
2
1. Abstand AFedervorspannung:
Minimal (weich):
Abstand A = 0 mm (0.00 in)
Standard: Abstand A = 4 mm (0.16 in)
Maximal (hart): Abstand A = 9 mm (0.35 in)
Anzugsmoment: Kontermutter:25 Nm (2.5 m·kgf, 18 ft·lbf)
1
2CR-9-GG.book 48 ページ ２０１５年５月１日　金曜日　午前１０時３０分

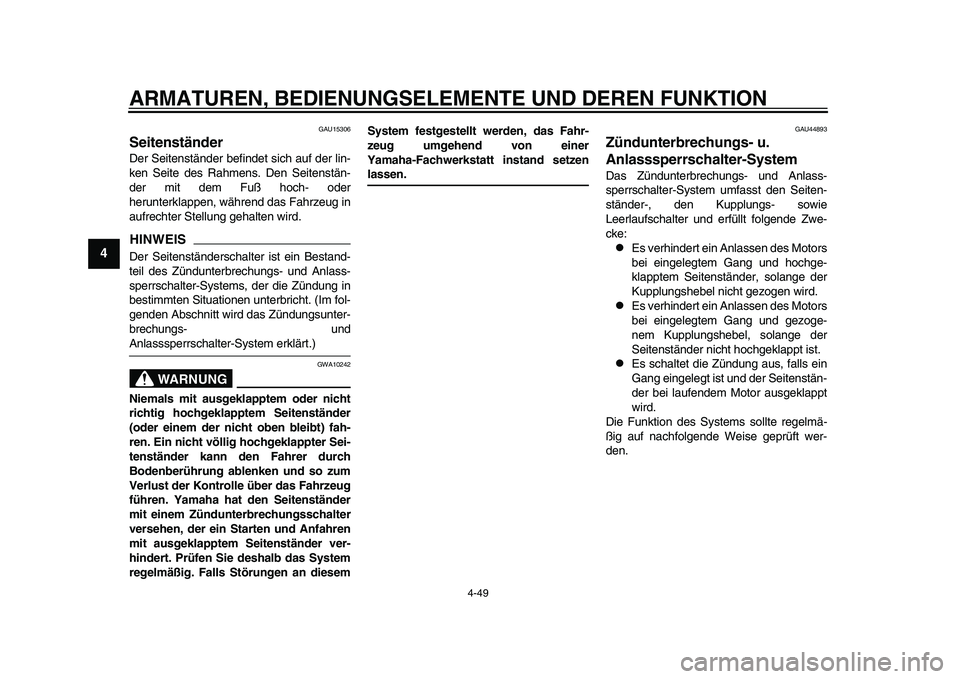

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
4-49
1
2
34
5
6
7
8
9
10
11
12
GAU15306
SeitenständerDer Seitenständer befindet sich auf der lin-
ken Seite des Rahmens. Den Seitenstän-
der mit dem Fuß hoch- oder
herunterklappen, während das Fahrzeug in
aufrechter Stellung gehalten wird.HINWEISDer Seitenständerschalter ist ein Bestand-
teil des Zündunterbrechungs- und Anlass-
sperrschalter-Systems, der die Zündung in
bestimmten Situationen unterbricht. (Im fol-
genden Abschnitt wird das Zündungsunter-
brechungs- undAnlasssperrschalte r-System erklärt.)
WARNUNG
GWA10242
Niemals mit ausgeklapptem oder nicht
richtig hochgeklapptem Seitenständer
(oder einem der nicht oben bleibt) fah-
ren. Ein nicht völlig hochgeklappter Sei-
tenständer kann den Fahrer durch
Bodenberührung ablenken und so zum
Verlust der Kontrolle über das Fahrzeug
führen. Yamaha hat den Seitenständer
mit einem Zündunterbrechungsschalter
versehen, der ein Starten und Anfahren
mit ausgeklapptem Seitenständer ver-
hindert. Prüfen Sie deshalb das System
regelmäßig. Falls Störungen an diesem System festgestellt werden, das Fahr-
zeug umgehend von einer
Yamaha-Fachwerkstatt instand setzen
lassen.
GAU44893
Zündunterbrechungs- u.
Anlasssperrschalter-SystemDas Zündunterbrechungs- und Anlass-
sperrschalter-System umfasst den Seiten-
ständer-, den Kupplungs- sowie
Leerlaufschalter und erfüllt folgende Zwe-
cke:
Es verhindert ein Anlassen des Motors
bei eingelegtem Gang und hochge-
klapptem Seitenständer, solange der
Kupplungshebel nicht gezogen wird.

Es verhindert ein Anlassen des Motors
bei eingelegtem Gang und gezoge-
nem Kupplungshebel, solange der
Seitenständer nicht hochgeklappt ist.

Es schaltet die Zündung aus, falls ein
Gang eingelegt ist und der Seitenstän-
der bei laufendem Motor ausgeklappt
wird.
Die Funktion des Systems sollte regelmä-
ßig auf nachfolgende Weise geprüft wer-
den.
2CR-9-GG.book 49 ページ ２０１５年５月１日　金曜日　午前１０時３０分
